BEDIENUNGSANLEITUNG PANDORA IX/F/90 ELICA

DE Montage- und Gebrauchsanweisung |

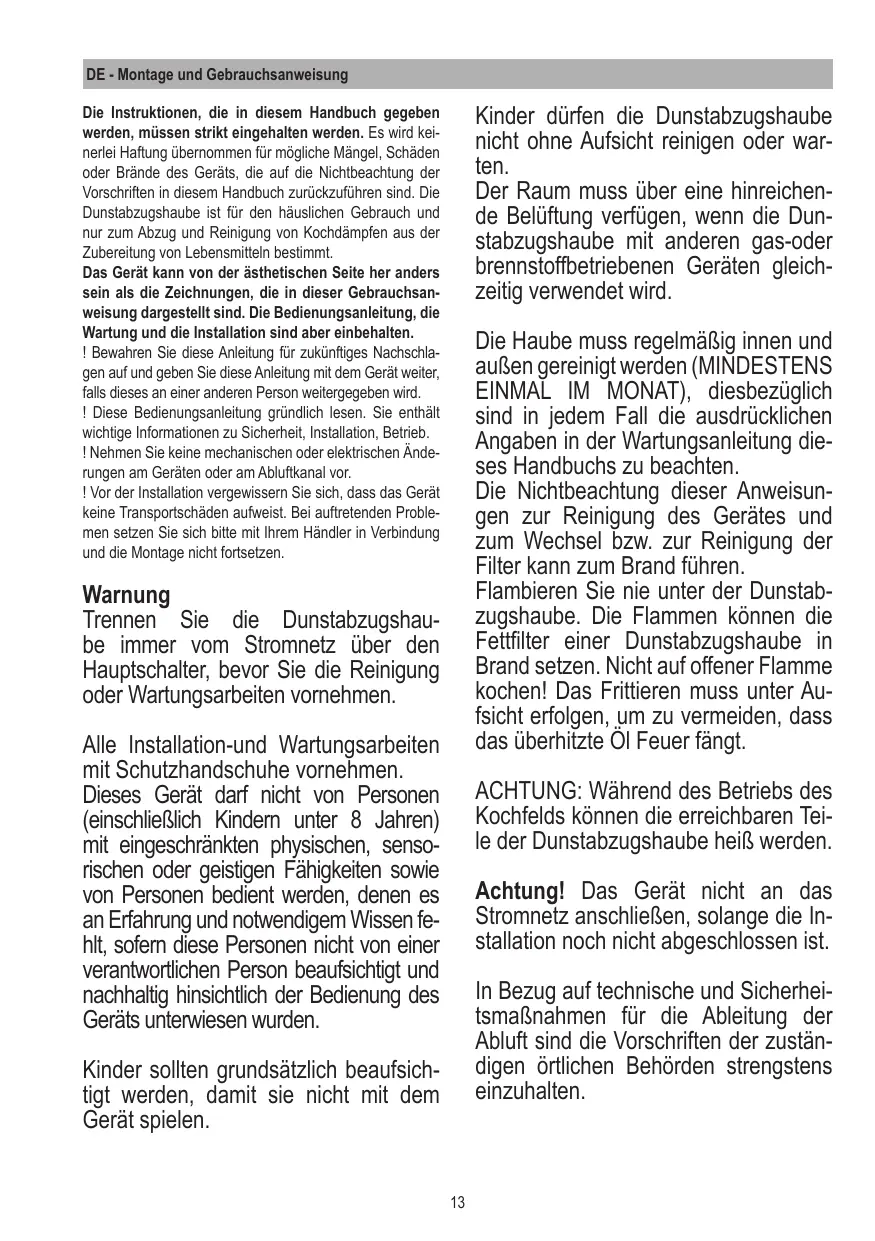

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände des Gerats, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist für den hauslichen Gebrauch und nur zum Abzug und Reinigung von Kochdämpfen aus der Zubereitung von Lebensmitteln bestimmt.

Das Gerät kann von der ästhetischen Seite her anders sein als die Zeichnungen, die in dieser Gebrauchsanweisung dargestellt sind. Die Bedienungsanleitung, die Wartung und die Installation sind aber einhalten.

! Bewahren Sie diese Anleitung für zukünftiges Nachschlagen auf und geben Sie diese Anleitung mit dem Gerät weiter, falls these an einer anderen Person weitergegeben wird.
! These Bedienungsanleitung gründlich lesen. Sie enthalt wichtige Informationen zu Sicherheit, Installation, Betrieb.
! Nehmen Sie keine mechanischen oder elektrischen Änderungen am Geräten oder am Abluftkanal vor.
! Vor der Installation vergewissem Sie sich, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung und die Montage nicht fortsetzen.

Warning

Trennen Sie die Dunstabzugshaube immer vom Stromnetz über den Hauptschalter, bevor Sie die Reinigung oder Wartungsarbeiten vornehmen.

Alle Installation-und Wartungsarbeiten mit Schutzhandschuhe vornehmen.

Dieses Gerätarf nicht von Personen (einschließlich Kindern unter 8 Jahren) mit eingeschränkten physischen, sensörischen oder geistigen Fähigkeiten sowie von Personen bedient werden, denen es an Erfahrung und notwendigem Wissen feht, sofern diese Personen nicht von einer verantwortlichen Person beaufsichtigt und nachhaltig hinsichtlich der Bedienung des Geräts unterwiesen wurden.

Kinder sollenn grundsatzlich beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Kinder dürfen die Dunstabzugshaube nicht ohne Aufsicht reinigen oder warten.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas-oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung desses Handbuchs zu beachten.

Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen.

Flambieren Sie nie unter der Dunstabzugshaube. Die Flammen konnen die Fettfilter einer Dunstabzugshaube in Brand setzen. Nicht auf offener Flamme kochen! Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.

ACHTUNG: Während des Betriebs des Kochfelds können die erreichbaren Teile der Dunstabzugshaube halten.

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die abzugebende Luft donticht in eine Abluftleitung gefuhrt werden, die fur den Abzug von Rauch oder anderen Gas-und Brennstoffgeräten benutzt werden.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Für die Montage verwenden Sie nur die mitgelieferten Schrauben oder, falls die nicht im Lieferumfang enthalten sind, besorgen Sie sich geeignete Schrauben. Die in der Montageanleitung angegebene Schraubenlänge einhalten. Im Zweifel, den Kundendienst oder einen Fachpersonal Fragen.

ACHTUNG! Die Nichtverwendung von Schrauben und Befestigungsteilen gemäß den vorliegenden Anleitungen kann elektrische Gefahr verursachen.

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden oder Brandschäden am Gerät, die auf eine Nichteinhaltung der Sicherheitsvorschriften zurückzuführen sind.

Wir halten uns weiter das Recht vortechnische, Funktionelle und ästhetische Verbesserungen und durch Weiterentwicklung bedingte Änderungen am Produkt vorzunehmen.

Für den normalen Betrieb des Modells mit Außenmotor ist ein Absaugaggregat (Außenmotor) derselben Firma zu verwenden.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/EC-UK SI 2013 No.3113 über Elektro- und Elektro-nik - Altgeräte (WEEE) gekennzeich-net.

Durch ihren Beitrag zum korrekten Entsorgen theses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling这些东西 Produktions erhalten Sie von ihrer Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Gerät wurde gemäß den folgenden Richtlinien entwickelt, getestet und hergestellt:

• Sicherheit: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
  Leistung: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
  EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3.
  Tipps für eine richtige Verwendung zur Erhaltung unserer Umwelt: die Dunstabzugshaube bei Kochbeginn auf Minimum einschalten und weniger Minuten auch nach Kochende laufen halten. Die Leistung nur mit zunehmender Dampfoder Geruchsbildung erhöhen und die Booster-Funktion nur in extremen Fälle einschalten.

Eine regelmäßige Reinigung der Kohlefilter garantiert auf Dauer eine gute Saugleistung. Den Fettfilter bei Bedarf reinigen. Um die Leistung zu erhöhen und das Betriebsgeräusch zu reduzieren, ein Abluftrohr mit dem in der Gebrauchsanleitung angegebenen maximalen Durchmesser verwenden.

Betriebsart

These Dunstabzugshaube ist weder fur den Abluft weder fur den Umluft geeignet.

Abluftbetrieb

Die Dämpfe werden mittels eines an den Flansch befestigten Abluftrohrs ins Freie geleitet.

Der Diameter des Abluftrohrs muss mit dem Diameter des Flanschs übereinstommen.

Achtung! Das Abluftrohr ist im Lieferumfang nicht enthalten und muss gkauft werden. An der waagerechten Seite muss das Rohr eine leichte Neigung (za. 10^ ) aufweisen, damit die Luft ungehindert ins Freie abgeleitet werden kann. Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muss dieser entfern wird.

Umluftbetrieb

Die abgesaugte Luft wird gereinigt und im Raum wieder zurückgeleitet. Für die se Dunstabzugshaube muss ein Kohlefiltersystem installiert werden.

Hinweis: Die durch die Kohlefilter gereinigte Luft wird in die Kuche mittels eines Rohrs an der Mobeseite zureckgeleitet.

Montage

Hinweis: Die Montage muss so durchgeführt werden, dass die Dunstabzugshaube und die elektrischen Bauelementen für eventuelle Wartungseingriffe leicht erreichbar sind.

ACHTUNG: Der Mindestabstand zwischen dem Metall-Elektrokasten mit den elektronischen Bauelementen und der Gas-Kochplatte, sowie der Dunstabzugshaube, muss 65 cm betragen.

HINWEIS: Der Mindestabstand zwischen dem Metall-Elektrokasten mit den elektronischen Bauelementen und dem Boden muss 10 cm betragen, ein ausreichender Abstand zu Wärmequellen (z.B. Ofenseite oder Kochplatte).

Gibt die Montageanleitung der Gaskochplatte einen hohenen Abstand an, muss dieser berücksichtigt werden.

Elektrischer Anschluss

Der elektrische Anschluss der Dunstabzugshaube muss von Fachpersonal durchgefuhrt werden.

Die Netzspannung muss der Spannung entsprechchen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Ist das Gerät mit einem Stecker ausgestattet, muss die Steckdose leicht zugänglich sein und mit den Richtlinien übereinstimmen. Sollte das Gerät nicht über einen Stecker verfügen (direkter Anschluss am Stromnetz) oder dieser nach der Installation schlecht zugänglich sein, muss ein normgerechter zweipoliger Schalter zum Abtrennen des Geräts vom Stromnetz vorgesehen werden, entsprechend den Bedingungen der Überspannungskategorie III.

Achtung! Vor der Inbetriebnahme der Dunstabzugshaube muss sicherge-stellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Montage

Vor dem Einbau des Geräts vergewissen Sie sich, dass alle Bestandteile nicht beschädigt sind. Andersfalls,itte den Verkafer kontaktieren und den Einbau abbrechen.

Bitte alle folgenden Anweisungen sorgfátig lessen.

Ein Abluftrohr verwenden, das nicht länger als 5 Meter ist.

Die Zahl der Rohrbögen im Abluftkanal vermeiden, da jeder Rohrbogen die Leistungsfähigkeit um ein linear Meter sentk (z.B. werden 2 Rohrbögen 90^ verwendet, muss die maximale Länge des Abluftkanals nicht mehr als 3 Meter betragen).
- Drastische Richtungsänderungen vermeiden.
- Eine Rohrleitung im Durchmesser von 150 mm für dieGPCe der Rauchrohrleitung verwenden.
- Material für Rohrleitung verwenden, das den Normen und Vorschriften entspricht.
- Bei Nichteinhaltung der obigen Anweisungen haftet der Hersteller nicht für schlechte Abzugsleistungen oder lautes Betriebsgeräusch und leistet keinerlei Garantie.

Bevor Sie die LÖcher bohren, vergewissern Sie sich, dass das Möbelstück für den Einbau der Dunstabzugshaube ohne Struktur oder frei von Gegenständen ist, die die korrekte Montage hinders können.

Vergewissern Sie sich, dass die Maßen der Dunstabzugshaube und der Kochplatte mit dem Möbelstück für die Montage übereinstimmen.

• Ein rechteckiges Loch in die hinteren Seite der Kochplatte einfügen, indem Sie die folgenden Maßen einhalten: (Abb. 1).

822mm X 100mm.

Für das Modell mit eingebautem Motor,müssen zuerst die Schrauben entfernt und das Absaugaggregat beseitigt werden,um den Downdraft in das ausge-führte Loch einzusetzen.

Die Dunstabzugshaube in das ausge
führte Loch von oben einsetzen (Abb. 2).

Die Dunstabzugshaube im Möbel befe-stigen mittels der mitgelieferten Bügel (Abb. 3). Sie konnen jetzt mit der Montage der Bügel an der unteren Seite der Dunstabzughaube weitergeben. (Abb.4). Bevor Sie die Schrauben am Möbel festziehen, vergewissem Sie sich, dass das Gerät auch perfect sekrecht zur Arbeitsplatte stehen.

Bei der Ausführung mit eingebautem Motor muss bei Montage der Motoreinheit der Luftaustritt in die vorgesehene Richtung nach unten oder oben (Abb. 5) ausgerichtet werden. Der Motor kann sowohl auf der Vorder- als auch auf der Rückseite des Downdrafts installiert werden. Nach erfolgter Installation des Motors muss der Kanal zur Abführung der Luft montiert werden.

Bei Ausführungen mit externem Motor, ist das Absaugaggregat (externer Motor) in einem geeigneten Bereich anzubringen und das Luftabzugsrohr zu positionieren. Den Luftabzugskanal zwischen dem externen Motor und dem Downdraft montieren. Den Luftaustritt zwischen den fünf bestehenden Moglichkeiten (Abb. 6) auswahlen und das mitgelieferte Verbindungsstück installieren.

Nach der Montage und den elektrischen Anschluss, den Downdraft haben, indem Sie auf der Vorderseite drücken (Abb. 7).

Für den Umluftbetrieb die Kohlefilter (die Kohlefilter sind separat mit einem Kit vorhanden) und die Fettfilter (Abb. 8) einsetzen und das Glas (Abb. 9) aufsetzen. Achten Sie auf den Einbau des Glases (Abb. 10).

• Den Elektrokanten mit den elektronischen Bauelementen für eventuelle Wartungseingriffe an einen einfach zugänglichen Ort stellen und die Steckverbinder an die Dunstabzugshaube anschließen (Abb. 11).

Funktionsweise

Für die normale Funktionswise der Dunstabzugshaube den Downdraft wie folgt öffnen.

Der Downdraft öffnet sich, indem Sie das Glas nach unter schiben (Abb. 12).

Nach Öffnung des Downdrafts den Absaugmotor am Bedienungsfeld einschalten.

Bzw. schließt sich der Downdraft, indem Sie das Glas nach unten schiben, bis zur kompletten Schliebung.

T1. ON/OFF- und Timer-Taste: um die automatische Ausschaltung einzustellen

Leistungsstufe 1:20 Minuten

Leistungsstufe 2:15 Minuten

Leistungsstufe 3:10 Minuten

Intensive Leistungsstufe: 5 Minuten

T2. Taste, um die Leistungsstufe zu verringern

OFF 1: mehrmals betätigten, um die Leistungsstufe zu reduzieren bis Ausschaltung

OFF 2: während aller Leistungsstufen large betätigten

T3. ON-Taste, um die Leistungsstufe zu erhöhen (1-2-3-Intensiv).

Die intensive Leistungsstufe schaltet nach 5 Minuten automatisch auf Leistungsstufe 2 zurück.

Filtersattigungsanzeige

Die Filtersattigungsanzeige zeigt Ichnen, wann Sie die Filter Ihr Dunstabzugshaube wechseln bzw. reinigen sollenen:

Fettfilter (nach za. 40 Stunden Betrieb): alle LEDs leuchten blau auf.

Aktivkohlefilter gegen Gerüche (nach za. 160 Stunden Betrieb): alle LEDs leuchten blau auf, LED L2 und L3 blinken.

Reset der Filtersattigung

Nach Wartung der Filter die Tasten T1 und T3 lange betätig- gen; die LEDs L1, L2 und L3 blinken kurz blau und erleuchten dann definitiv.

Aktivierung der Aktivkohlefilter-Sattigungsanzeige.

These Anzeige ist normalerweise deaktiviert. Zur Aktivierung gehen Sieittewie folgt vor:

Bei ausgeschalteter Dunstabzugshaube die Tasten T1 und T2 gleichzeitig lange betätigten: zuerst leuchtet L1 dann L2 und L3 auf. Nach losklassen der Tasten blinken kurz die LEDs L2 und L3 zur Bestätigung.

Deaktivierung der Aktivkohlefilter-Sattigungsanzeige

Den oben erwähnten Vorgang wiederholen: L1, L2 und L3 leuchten gleichzeitig auf. Nach loslassen der Tasten erleuchten die LEDs L2 und L3 zur Bestätigung.

WARTUNG

Fettfilter

Der Fettfilter entzieht den entstehenden Kochdampfen Fett. Der Filter muss einmal pro Monat gereinigt werden (oder wenn die Filtersattigungsanzeige - falls vorgesehen - dies anziegt), mit milden Waschmittel, per Hand oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen.

Der Metallfettfilter kann bei der Reinigung in der Spulmaschine verfahren, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei Umluftbetrieb)

Dieser Filter entfernt sofort unangenehme Gerüche, die beim Kochen entstehen.

Die Sattigung des Aktivkohlefilters hangt vom Gebrauch, von den Kochgewohnheiten und der Fettfilterreinigung ab. Jedenfalls muss der Filter alle vier Monate gewechselten werden. Nach Enternung der Fettfilter, die Aktivkohlefilter einsetzen (Abb. 8).
