ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KM 100 100 R D KARCHER

Πριν χρησιμοποιήσετε τη συσκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-250! Πίνακας περιεχομένων Υποδείξεις ασφαλείας Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος Στοιχεία χειρισμού και λειτουργίας Πριν τη θέση σε λειτουργία Έναρξη λειτουργίας Διακοπή της λειτουργίας Φροντίδα και συντήρηση Αντιμετώπιση βλαβών Τεχνικά χαρακτηριστικά Δήλωση συμμόρφωσης CE

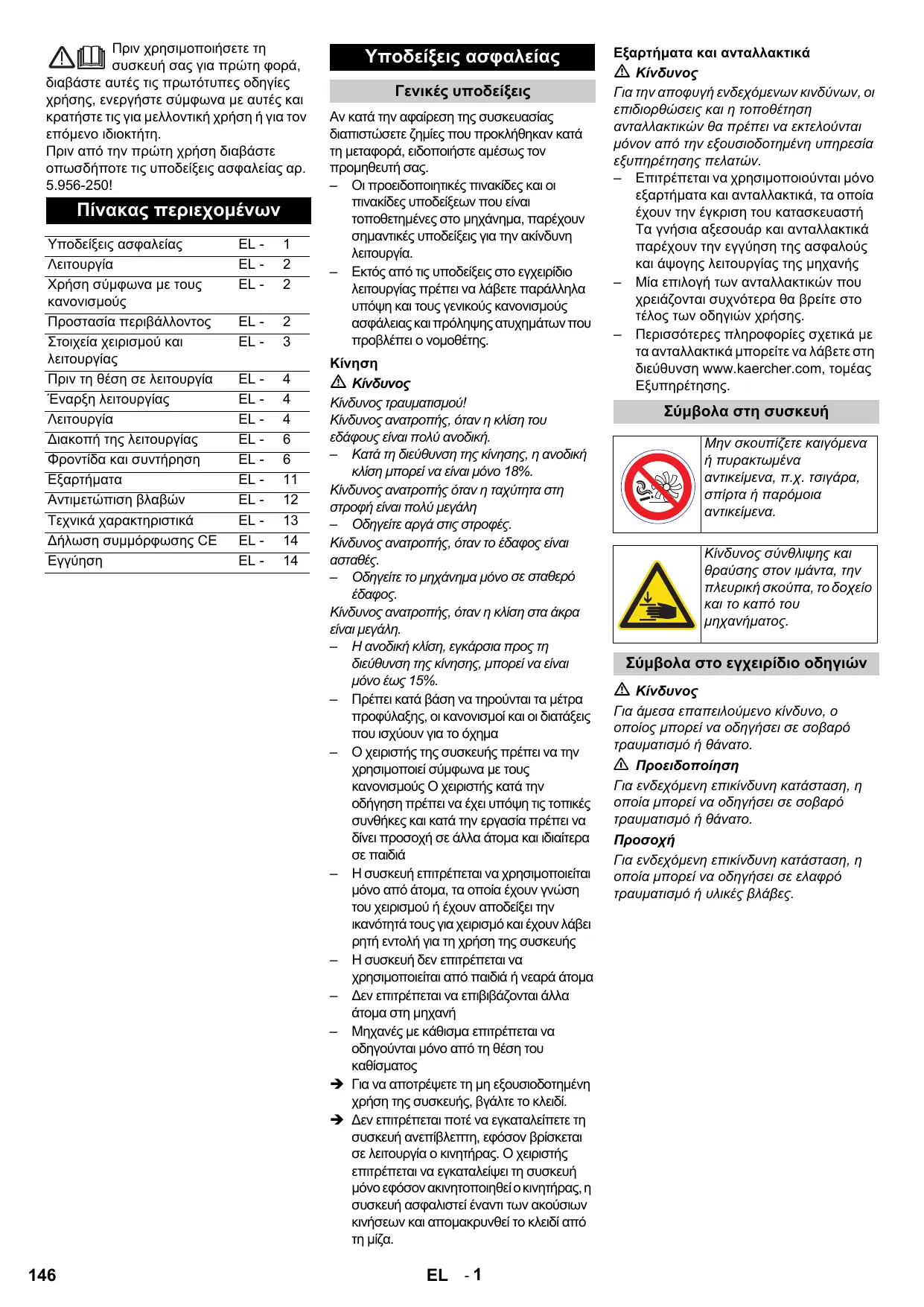

Υποδείξεις ασφαλείας Γενικές υποδείξεις Αν κατά την αφαίρεση της συσκευασίας διαπιστώσετε ζημίες που προκλήθηκαν κατά τη μεταφορά, ειδοποιήστε αμέσως τον προμηθευτή σας. – Οι προειδοποιητικές πινακίδες και οι πινακίδες υποδείξεων που είναι τοποθετημένες στο μηχάνημα, παρέχουν σημαντικές υποδείξεις για την ακίνδυνη λειτουργία. – Εκτός από τις υποδείξεις στο εγχειρίδιο λειτουργίας πρέπει να λάβετε παράλληλα υπόψη και τους γενικούς κανονισμούς ασφάλειας και πρόληψης ατυχημάτων που προβλέπει ο νομοθέτης.

Κίνδυνος τραυματισμού! Κίνδυνος ανατροπής, όταν η κλίση του εδάφους είναι πολύ ανοδική. – Κατά τη διεύθυνση της κίνησης, η ανοδική κλίση μπορεί να είναι μόνο 18%. Κίνδυνος ανατροπής όταν η ταχύτητα στη στροφή είναι πολύ μεγάλη – Οδηγείτε αργά στις στροφές. Κίνδυνος ανατροπής, όταν το έδαφος είναι – Οδηγείτε το μηχάνημα μόνο σε σταθερό Κίνδυνος ανατροπής, όταν η κλίση στα άκρα είναι μεγάλη. – Η ανοδική κλίση, εγκάρσια προς τη διεύθυνση της κίνησης, μπορεί να είναι μόνο έως 15%. – Πρέπει κατά βάση να τηρούνται τα μέτρα προφύλαξης, οι κανονισμοί και οι διατάξεις που ισχύουν για το όχημα – Ο χειριστής της συσκευής πρέπει να την χρησιμοποιεί σύμφωνα με τους κανονισμούς Ο χειριστής κατά την οδήγηση πρέπει να έχει υπόψη τις τοπικές συνθήκες και κατά την εργασία πρέπει να δίνει προσοχή σε άλλα άτομα και ιδιαίτερα – Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα, τα οποία έχουν γνώση του χειρισμού ή έχουν αποδείξει την ικανότητά τους για χειρισμό και έχουν λάβει ρητή εντολή για τη χρήση της συσκευής – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται από παιδιά ή νεαρά άτομα – Δεν επιτρέπεται να επιβιβάζονται άλλα άτομα στη μηχανή – Μηχανές με κάθισμα επιτρέπεται να οδηγούνται μόνο από τη θέση του Î Για να αποτρέψετε τη μη εξουσιοδοτημένη χρήση της συσκευής, βγάλτε το κλειδί. Î Δεν επιτρέπεται ποτέ να εγκαταλείπετε τη συσκευή ανεπίβλεπτη, εφόσον βρίσκεται σε λειτουργία ο κινητήρας. Ο χειριστής επιτρέπεται να εγκαταλείψει τη συσκευή μόνο εφόσον ακινητοποιηθεί ο κινητήρας, η συσκευή ασφαλιστεί έναντι των ακούσιων κινήσεων και απομακρυνθεί το κλειδί από

EL - 1 Εξαρτήματα και ανταλλακτικά

Για την αποφυγή ενδεχόμενων κινδύνων, οι επιδιορθώσεις και η τοποθέτηση ανταλλακτικών θα πρέπει να εκτελούνται μόνον από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών. – Επιτρέπεται να χρησιμοποιούνται μόνο εξαρτήματα και ανταλλακτικά, τα οποία έχουν την έγκριση του κατασκευαστή Τα γνήσια αξεσουάρ και ανταλλακτικά παρέχουν την εγγύηση της ασφαλούς και άψογης λειτουργίας της μηχανής – Μία επιλογή των ανταλλακτικών που χρειάζονται συχνότερα θα βρείτε στο τέλος των οδηγιών χρήσης. – Περισσότερες πληροφορίες σχετικά με τα ανταλλακτικά μπορείτε να λάβετε στη διεύθυνση www.kaercher.com, τομέας Εξυπηρέτησης. Σύμβολα στη συσκευή Μην σκουπίζετε καιγόμενα ή πυρακτωμένα αντικείμενα, π.χ. τσιγάρα, σπίρτα ή παρόμοια αντικείμενα. Κίνδυνος σύνθλιψης και θραύσης στον ιμάντα, την πλευρική σκούπα, το δοχείο και το καπό του μηχανήματος. Σύμβολα στο εγχειρίδιο οδηγιών

Για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. 몇 Προειδοποίηση Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή θάνατο. Για ενδεχόμενη επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό ή υλικές βλάβες.

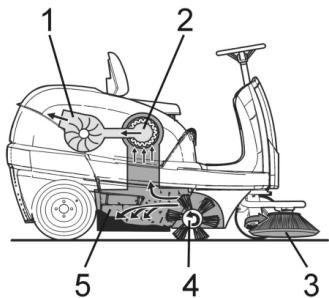

Το μηχανικό σάρωθρο λειτουργεί σύμφωνα με την αρχή του σαρώματος. – Οι πλευρικές βούρτσες (3) καθαρίζουν γωνίες και ακμές της καθαριζόμενης επιφάνειας και προωθούν τους ρύπους στην κυλινδρική βούρτσα. – Η περιστροφική κυλινδρική βούρτσα (4) ωθεί τα απορρίμματα απευθείας στον κάδο απορριμμάτων (5). – Η στροβιλιζόμενη εντός του κάδου σκόνη διαχωρίζεται από το φίλτρο σκόνης (2) και ο φιλτραρισμένος καθαρός αέρας αναρροφάται μέσω του αναρροφητήρα (1). Χρήση σύμφωνα με τους κανονισμούς Χρησιμοποιείτε αυτή τη μηχανική σκούπα αποκλειστικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. Î Προτού την χρησιμοποιήσετε, ελέγχετε την κατάσταση και την ασφάλεια λειτουργίας της μηχανής και των εξαρτημάτων της. Μην χρησιμοποιείτε τη μηχανή εάν η κατάσταση της δεν είναι άψογη. – Αυτό το σάρωθρο προορίζεται για τη σάρωση ακάθαρτων επιφανειών σε εσωτερικούς και εξωτερικούς χώρους. – Το μηχάνημα δεν ενδείκνυται για κίνηση σε δημόσιες οδούς. – Η μηχανή δεν ενδείκνυται για τη σάρωση σκόνης που είναι επικίνδυνη για την υγεία. – Η μηχανή δεν πρέπει να υποστεί οποιαδήποτε τροποίηση. – Μην σκουπίζετε/αναρροφάτε ποτέ εκρηκτικά υγρά, εύφλεκτα αέρια και πυκνά οξέα και διαλύτες! Σε αυτά ανήκουν η βενζίνη, το νέφτι ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να αναμειχθούν με τον αέρα αναρρόφησης και να δημιουρήσουν εκρηκτικούς ατμούς ή μείγματα. Επιπλέον, η ακετόνη, τα αδιάλυτα οξέα και διαλυτικά μέσα, τα οποία μπορούν να προκαλέσουν διάβρωση στο υλικό της μηχανής. – Μην σκουπίζετε/αναρροφάτε αντικείμενα που καίγονται ή έχουν σχηματίσει καύτρα. – Η μηχανή είναι κατάλληλη μόνο για τα δάπεδα που αναφέρονται στις οδηγίες – Η μηχανή επιτρέπεται να κινείται μόνο στις εγκεκριμένες από τον επιχειρηματία ή εξουσιοδοτημένα από αυτόν άτομα επιφάνειες. – Απαγορεύεται η παραμονή στην περιοχή κινδύνου. Απαγορεύεται η χρήση σε χώρους όπου υφίσταται κίνδυνος έκρηξης. – Γενικά ισχύει: Κρατάτε μακριά από το μηχάνημα εύφλεκτα υλικά (κίνδυνος έκρηξης και πυρκαγιάς). Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Κατάλληλα δάπεδα

Βιομηχανικά δάπεδα Δάπεδα χωρίς αρμούς

Στοιχεία χειρισμού και λειτουργίας

Διακόπτης ανάφλεξης με κλειδί Φίλτρο σκόνης Κάθισμα (με διακόπτη επαφής καθίσματος) Κλαπέτο υγρού/ξηρού σκουπίσματος Κάλυμμα μηχανής Φίλτρο αέρα Ράβδος μέτρησης στάθμης λαδιού Κυλινδρική βούρτσα Κάδοι απορριμμάτων (αμφιτερόπλευρα) Ανύψωση/βύθιση πεντάλ κλαπέτου απορριμμάτων Πλευρική σκούπα Πεντάλ οδήγησης Πρόσθια επένδυση Κονσόλα χειρισμού

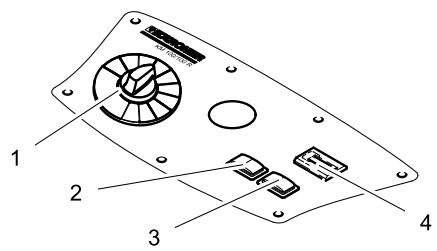

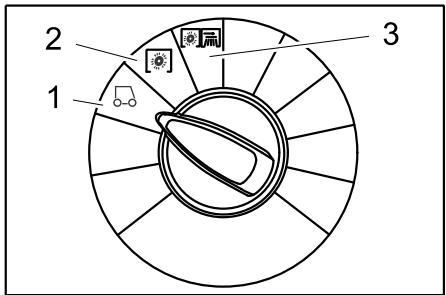

Διακόπτης προγράμματος Καθάρισμα φίλτρου Μετρητής ωρών λειτουργίας Î Βγάλτε τη ράβδο στήριξης από το

Αναγνωριστικό χρώματος

Τα χειριστήρια για τη διαδικασία καθαρισμού είναι κίτρινα. Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. Άνοιγμα/κλείσιμο καπό μηχανήματος

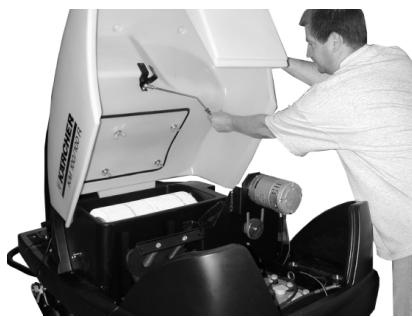

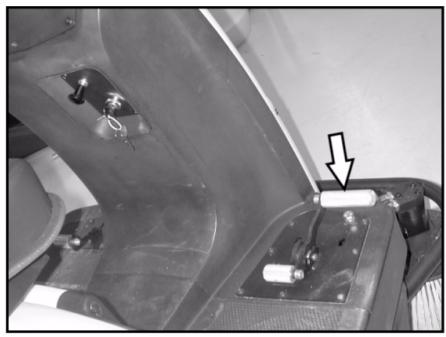

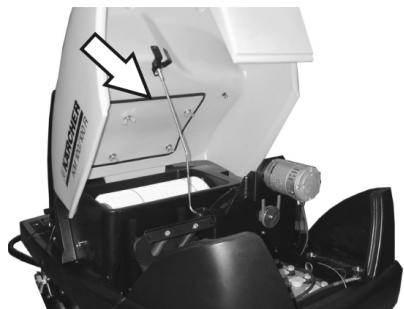

Κίνδυνος σύνθλιψης κατά το κλείσιμο του καπό του μηχανήματος. Για το λόγο αυτό κατεβάζετε αργά το καπό του μηχανήματος. Î Ανοίξτε το καπό της μηχανής προς τα πάνω από την προβλεπόμενη χειρολαβή (τραβήξτε προς τα πάνω).

EL - 3 Î Εισάγετε τη ράβδο στήριξης στην υποδοχή του φυσητήρα αναρρόφησης. Î Για να κλείσετε το καπό της συσκευής, τραβήξτε τη ράβδο στήριξης από την υποδοχή και ασφαλίστε την στο στήριγμα του καπό της συσκευής. Πριν τη θέση σε λειτουργία

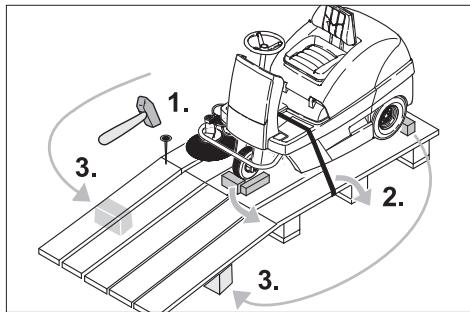

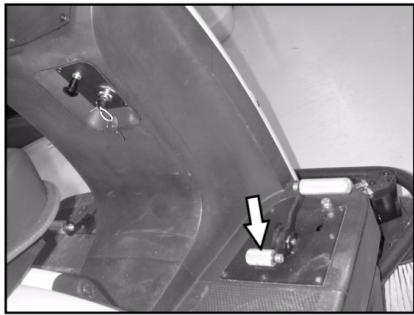

Κίνδυνος τραυματισμού και βλάβης! Μην χρησιμοποιείτε ανυψωτικό περονοφόρο μηχάνημα για την εκφόρτωση της Η εκφόρτωση διεξάγεται με τον εξής τρόπο: Î Σκίστε το πλαστικό τσέρκι και αφαιρέστε τη μεμβράνη. Î Αφαιρέστε τη στερέωση ιμάντα στα σημεία σύνδεσης. Î Στην κάτω πλευρά της παλέτας είναι βιδωμένες τέσσερις σανίδες. Ξεβιδώστε αυτές τις σανίδες. Î Τοποθετήστε τις σανίδες στην ακμή της παλέτας. Ευθυγραμμίστε τις σανίδες κατά τρόπον ώστε να βρίσκονται εμπρός από τους τροχούς της μηχανής. Στερεώστε τις σανίδες με τις βίδες. Î Τοποθετήστε κάτω από τη ράμπα το καδρόνι που περιλαμβάνεται στη συσκευασία για στήριξη. Î Αφαιρέστε τους ξύλινους τάκους ασφάλισης των τροχών και τοποθετήστε τους κάτω από τη ράμπα. Μετακίνηση της μηχανικής σκούπας με αυτοκίνηση Î Ασφαλίστε το μοχλό ελεύθερης κίνησης στην κάτω οπή. Ο κινητήρας οδήγησης είναι έτοιμος για λειτουργία. Î Κλείστε το κάλυμμα της μηχανής. Το μηχάνημα είναι έτοιμο για οδήγηση. Κίνδυνος τραυματισμού! Πριν την επιλογή της ελεύθερης κίνησης πρέπει να ασφαλίσετε το μηχάνημα έναντι κύλισης. Î Κλείστε το κάλυμμα της συσκευής και ασφαλίστε το. Î Ασφαλίστε το μοχλό ελεύθερης κίνησης στην άνω οπή. Ο κινητήρας οδήγησης τίθεται έτσι εκτός λειτουργίας. Î Κλείστε το κάλυμμα της μηχανής. Μπορείτε να ωθήσετε το μηχάνημα. Μην μετακινείτε τη μηχανική σκούπα χωρίς αυτοκίνηση για μεγάλες αποστάσεις και με ταχύτητα μεγαλύτερη από 6 km/h. Ρύθμιση καθίσματος οδηγού Î Ανοίξτε το καπάκι της συσκευής, τοποθετήστε τη ράβδου στήριξης. Έναρξη λειτουργίας Γενικές υποδείξεις Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Βγάλτε το κλειδί. Ανεφοδιασμός Ανεφοδιασμός της μηχανής με καύσιμα Κίνδυνος έκρηξης! – Επιτρέπεται η χρησιμοποίηση μόνο του καυσίμου που αναφέρεται στις οδηγίες λειτουργίας. – Μην ανεφοδιάζεστε με καύσιμα σε κλειστούς χώρους. – Απαγορεύεται το κάπνισμα και η παρουσία γυμνής φλόγας. – Φροντίστε να μην ερθει σε επαφή το καύσιμο με καυτές επιφάνειες. Î Σβήστε τον κινητήρα. Î Κλείστε το κάλυμμα της συσκευής και ασφαλίστε το. Î Χαλαρώστε λίγο τις πεταλούδες στις ράγες του καθίσματος. Î Σπρώξτε το κάθισμα στην κατάλληλη Î Σφίξτε τα παξιμάδια. Υπόδειξη: Σε περίπτωση που δεν επαρκούν τα όρια ρύθμισης, υπάρχει η δυνατότητα και περαιτέρω ρύθμισης. Î Ξεβιδώστε 4 κοχλίες από την πλάκα του διακόπτη επαφής του καθίσματος. Î Απομακρύνετε την πλάκα. Î Περιστρέψτε το κάθισμα προς τα

Μετακίνηση της μηχανικής σκούπας χωρίς αυτοκίνηση

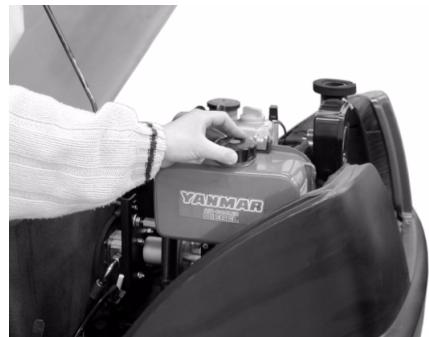

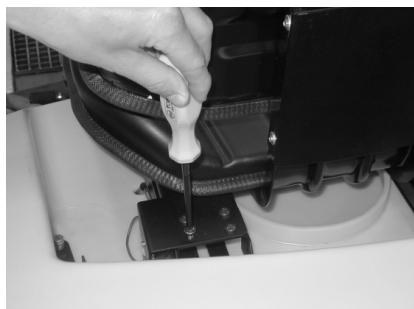

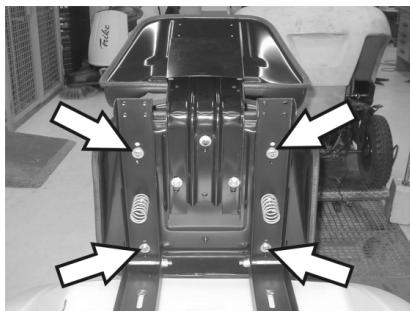

Î Ελέγξτε το περιεχόμενο του ρεζερβουάρ καυσίμων μέσω της ένδειξης καυσίμων. Î Ανοίξτε το καπάκι του ρεζερβουάρ. Î Ανεφοδιάστε με καύσιμα ντίζελ. Î Γεμίστε το ρεζερβουάρ το πολύ μέχρι 1 cm κάτω από το χαμηλότερο σημείο του στομίου εισαγωγής. Î Σκουπίστε το υπερχειλισμένο καύσιμο, αφαιρέστε τη χοάνη και κλείστε την τάπα του ρεζερβουάρ. Î Κλείστε το κάλυμμα της μηχανής. EL - 4 Î Χαλαρώστε τους 4 κοχλίες στερέωσης του καθίσματος. Î Μετακινήστε και βιδώστε σφικτά το Î Συναρμολογήστε την πλάκα του διακόπτη επαφής του καθίσματος.

Επιλογή προγραμμάτων Οδήγηση της μηχανής

Κίνδυνος πτώσης! Μην σηκώνεστε όρθιοι κατά την οδήγηση. Κίνδυνος τραυματισμού! Όταν είναι ανοιχτό το κλαπέτο μεγάλων απορριμμάτων, μπορεί ο κύλινδρος σκουπίσματος να εκτοξεύσει πέτρες ή χαλίκια προς τα εμπρός. Προσέχετε ώστε να μην υπάρχει κίνδυνος για άλλα άτομα, ζώα ή αντικείμενα. Μην αναρροφάτε ταινίες συσκευασίας, σύρματα ή παρόμοια υλικά, διότι μπορεί να καταστραφεί ο μηχανισμός σάρωσης. Για να αποφύγετε φθορά του δαπέδου, μη λειτουργείτε το μηχάνημα για πολύ στο ίδιο Υπόδειξη: Για να επιτύχετε το βέλτιστο αποτέλεσμα καθαρισμού, η ταχύτητα οδήγησης πρέπει να προσαρμόζεται στις εκάστοτε συνθήκες. Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Υπόδειξη: Κατά τον καθαρισμό επιφανειών, κατεβάστε μόνο τον κύλινδρο σκουπίσματος. Υπόδειξη: Για καθαρισμό σε άκρες, χαμηλώνετε επιπρόσθετα και τα πλευρικά

Κίνηση προς τα εμπρός

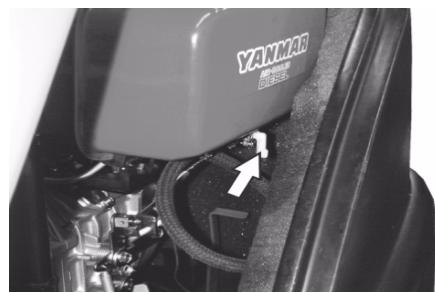

Οδήγηση στον τόπο εργασίας. Σάρωση με την κυλινδρική βούρτσα Ο κύλινδρος σκουπίσματος κατεβαίνει. Ο κύλινδρος σκουπίσματος και η πλευρική σκούπα περιστρέφονται. Σκούπισμα με πλευρικά σάρωθρα Ο κύλινδρος σάρωσης και τα πλευρικά σάρωθρα κατεβαίνουν. Εκκίνηση της μηχανής Η συσκευή είναι εξοπλισμένη με διακόπτη επαφής καθίσματος. Όταν εγκαταλείπετε το κάθισμα του οδηγού, η συσκευή απενεργοποιείται και το φρένο ακινητοποίησης ενεργοποιείται αυτόματα. Άνοιγμα της στρόφιγγας καυσίμου Î Κλείστε το κάλυμμα της συσκευής και ασφαλίστε το. Λειτουργία σάρωσης Î Πιέστε σιγά σιγά το πεντάλ οδήγησης Κίνηση προς τα πίσω Κίνδυνος τραυματισμού! Κατά την όπισθεν οδήγηση είναι δυνατό να προκύψει κίνδυνος για τρίτους. Ζητήστε οδηγίες, εάν είναι απαραίτητο. Σάρωση με κύλινδρο σάρωσης Î Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 2. Ο κύλινδρος σκουπίσματος κατεβαίνει. Ο κύλινδρος σκουπίσματος και η πλευρική σκούπα περιστρέφονται. Î Μετακινήστε το μοχλό προς την κατεύθυνση "ON". Î Κλείστε το κάλυμμα της μηχανής. Εκκίνηση της μηχανής Î Καθίστε στο κάθισμα του οδηγού. Î ΜΗ χρησιμοποιήσετε το πεντάλ Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Î Πιέστε σιγά σιγά το πεντάλ οδήγησης

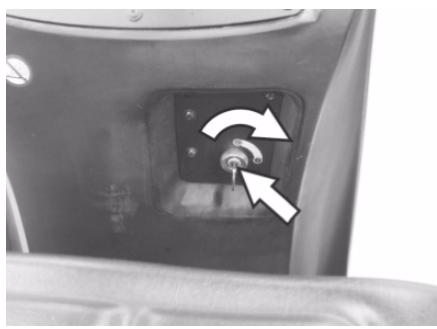

Συμπεριφορά οδήγησης – Με τα πεντάλ οδήγησης μπορείτε να ρυθμίζετε αδιαβάθμητα την ταχύτητα. – Αποφύγετε την απότομη ενεργοποίηση του πεντάλ επειδή μπορούν να προκληθούν βλάβες στο υδραυλικό – Όταν μειώνεται η απόδοση σε ανηφορικές κλίσεις αφήνετε λίγο το πεντάλ οδήγησης. Î Ελευθερώστε το πεντάλ οδήγησης. Η μηχανή φρενάρει αυτόματα και ακινητοποιείται. Î Γυρίστε το κλειδί της μίζας στη θέση 1. Î Μόλις ενεργοποιηθεί το μηχάνημα, αφήστε το κλειδί της μίζας. Μην ενεργοποιείτε ποτέ τη μίζα για περισσότερο από 10 δευτερόλεπτα. Πριν από μια νέα ενεργοποίηση της μίζας περιμένετε 10 δευτερόλεπτα τουλάχιστον.

Υπερκέραση εμποδίων Υπερκέραση σταθερών εμποδίων ύψους έως 50 mm: Î Υπερκεράστε το εμπόδιο οδηγώντας προς τα εμπρός αργά και προσεκτικά. Υπερκέραση σταθερών εμποδίων ύψους άνω των 50 mm: Î Πρέπει να περνάτε επάνω από τα εμπόδια μόνο με κατάλληλη ράμπα. EL - 5 Σάρωση με ανυψωμένο κλαπέτο απορριμμάτων Υπόδειξη: Για το σκούπισμα μεγαλύτερων αντικειμένων ύψους μέχρι 60 mm, π.χ. κουτάκια αναψυκτικών, πρέπει να ανασηκώσετε για λίγο το κλαπέτο μεγάλων απορριμμάτων. Ανυψώστε το κλαπέτο απορριμμάτων: Î Πατήστε προς τα εμπρός και κρατήστε το πατημένο το πεντάλ κλαπέτου απορριμμάτων. Î Για να χαμηλώσετε το κλαπέτο απελευθερώστε το πεντάλ. Υπόδειξη:Το καλύτερο δυνατό αποτέλεσμα καθαρισμού επιτυγχάνεται μόνο όταν είναι κατεβασμένη εντελώς η θυρίδα μεγάλων απορριμμάτων. Σάρωση με πλευρικές βούρτσες Î Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 3. Οι δύο πλευρικές σκούπες και ο κύλινδρος σάρωσης χαμηλώνουν. Υπόδειξη: Ο κύλινδρος σκουπίσματος και το πλευρικό σάρωθρο εκκινούνται Σάρωση στεγνών δαπέδων Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να γίνεται τακτική εκκένωση των δοχείων απορριμμάτων. Î Καθαρίστε το μηχανικό σάρωθρο εσωτερικά και εξωτερικά. Î Σταθμεύστε τη μηχανή σε ασφαλές και στεγνό μέρος. Î Γεμίστε εντελώς το ρεζερβουάρ και κλείστε τη στρόφιγγα καυσίμου. Î Αντικαταστήστε τα λάδια του κινητήρα Î Αποσυνδέστε το συσσωρευτή. Î Φορτίζετε το συσσωρευτή ανά διαστήματα περ. 2 μηνών. Υπόδειξη: Κατά τη διάρκεια της λειτουργίας θα πρέπει να καθαρίζετε τακτικά το φίλτρο σκόνης. Î Κλείστε τη θυρίδα υγρής/ξηρής λειτουργίας. Σάρωση ινωδών και ξηρών ρύπων (π.χ. ξερό γρασίδι, άχυρο) Î Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουργίας. Υπόδειξη: Έτσι αποτρέπεται η εμπλοκή του συστήματος φίλτρου. Σάρωση υγρών ή βρεγμένων δαπέδων Î Ανοίξτε τη θυρίδα υγρής/ξηρής λειτουργίας. Υπόδειξη: Έτσι προστατεύεται το φίλτρο από την υγρασία. Καθάρισμα φίλτρου – Ενεργοποιήστε το χειροκίνητο καθαρισμό φίλτρου. Î Πατήστε το πλήκτρο καθαρισμού φίλτρου. Το φίλτρο καθαρίζεται για 15 δευτερόλεπτα. Î Κλείστε τη στρόφιγγα καυσίμου.

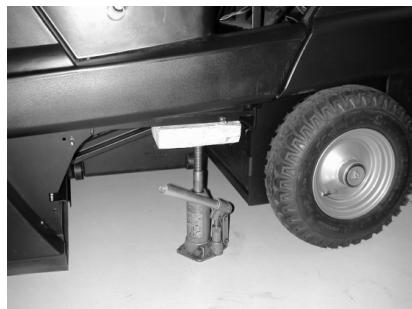

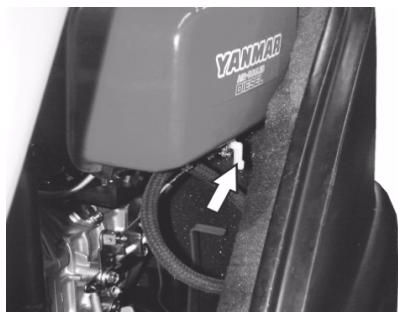

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της Î Στρέψτε το κλειδί μίζας στη θέση "0" και αφαιρέστε το. Î Ασφαλίστε τη μηχανή με τάκους στους Î Ασφαλίστε το μηχάνημα με ιμάντες ή Î Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες οδηγίες. Άδειασμα του κάδου απορριμμάτων Υπόδειξη: Περιμένετε να ολοκληρωθεί ο καθαρισμός του φίλτρου και να κατακαθίσει η σκόνη, πριν ανοίξετε ή αδειάσετε το δοχείο απορριμμάτων. Î Ανασηκώστε ελαφρά το δοχείο ρύπων και τραβήξτε το. Î Αδειάστε το δοχείο απορριμμάτων. Î Σπρώξτε προς τα μέσα το δοχείο ρύπων μέχρι να κλειδώσει. Î Αδειάστε το απέναντι δοχείο ρύπων. Απενεργοποίηση της μηχανής Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η πλευρική και η κυλινδρική βούρτσα ανυψώνονται. Î Στρέψτε το κλειδί μίζας στη θέση "0" και αφαιρέστε το. Υπόδειξη:Το φίλτρο σκόνης καθαρίζεται αυτόματα για περίπου 15 δευτερόλεπτα μετά τη διακοπή της λειτουργίας του μηχανήματος. Μην ανοίγετε στο διάστημα αυτό το καπό του μηχανήματος. Υπόδειξη:Η συσκευή διαθέτει αυτόματο φρένο ακινητοποίησης, το οποίο ενεργοποιείται μετά το σβήσιμο του κινητήρα και την εγκατάλειψη του καθίσματος. Υπόδειξη:Λάβετε υπόψη τα σημάδια για τα σημεία στερέωσης στο πλαίσιο (σύμβολα αλυσίδας). Για φόρτωμα και ξεφόρτωμα, η συσκευή επιτρέπεται να βρίσκεται σε επιφάνειες με ανωφέρεια μόνο μέχρι 18%. Î Κλείστε τη στρόφιγγα καυσίμου. Î Αδειάστε τη δεξαμενή καυσίμων.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Διακοπή της λειτουργίας Όταν το μηχανικό σάρωθρο δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, λάβετε υπόψη τα εξής σημεία: Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται ώστε να μην προκληθούν ζημίες στην τρίχα. Î Στρέψτε το κλειδί μίζας στη θέση "0" και αφαιρέστε το. Î Ασφαλίστε τη σκούπα ώστε να μην μπορεί να κυλήσει. EL - 6 Φροντίδα και συντήρηση Γενικές υποδείξεις Î Πριν από το καθάρισμα και τη συντήρηση της συσκευής, την αντικατάσταση εξαρτημάτων ή τη μετάβαση σε άλλη λειτουργία, πρέπει να απενεργοποιήσετε τη συσκευή, να αφαιρέσετε το κλειδί και να βγάλετε το βύσμα της μπαταρίας ή να αποσυνδέσετε τη μπαταρία. Î Πριν από την εκτέλεση εργασιών στο ηλεκτρικό σύστημα πρέπει να βγάζετε το βύσμα της μπαταρίας ή να αποσυνδέετε τη μπαταρία. – Εργασίες συντήρησης και αποκατάστασης επιτρέπεται να εκτελούνται μόνο από εξουσιοδοτημένα συνεργεία εξυπηρέτησης πελατών ή από εξειδικευμένο προσωπικό, το οποίο έχει εξοικειωθεί με όλες τις σημαντικές προδιαγραφές ασφαλείας – Τα προσαρμοζόμενα ανά τόπους επαγγελματικά οχήματα υπόκεινται στον έλεγχο ασφαλείας του VDE 0701. – Χρήση μόνο με τους κυλίνδρους σκουπίσματος/πλευρικές βούρτσες που διαθέτει η μηχανή ή με αυτά που προβλέπονται στις Οδηγίες λειτουργίας. Η χρήση άλλων κυλίνδρων σκουπίσματος/πλευρικών βουρτσών ενδέχεται να επηρεάσει αρνητικά την

Κίνδυνος βλάβης! Το καθάρισμα της συσκευής δεν επιτρέπεται να γίνεται με λάστιχο ή με ψεκασμό νερού υψηλής πίεσης (κίνδυνος βραχυκυκλωμάτων ή άλλων ζημιών). Εσωτερικός καθαρισμός της συσκευής Κίνδυνος τραυματισμού! Φοράτε μάσκα προστασίας από τη σκόνη και προστατευτικά γυαλιά. Î Ανοίξτε το καπάκι της συσκευής, τοποθετήστε τη ράβδου στήριξης. Î Καθαρίστε τη μηχανή με ένα πανί. Î Καθαρίστε τη μηχανή με πεπιεσμένο Î Κλείστε το κάλυμμα της μηχανής. Υπόδειξη: Το φίλτρο σκόνης μπορεί να πλυθεί με νερό. Πριν την επανατοποθέτηση πρέπει να στεγνώσετε εντελώς το φίλτρο.

Εξωτερικός καθαρισμος της μηχανής Î Καθαρίζετε τη μηχανή με υγρό πανί εμποτισμένο σε διάλυμα ήπιου απορρυπαντικού. Υπόδειξη: Μην χρησιμοποιείτε διαβρωτικά απορρυπαντικά. Διαστήματα συντήρησης Υπόδειξη: Ο μετρητής ωρών λειτουργίας υποδεικνύει τη χρονική στιγμή για τη Συντήρηση από τον πελάτη Καθημερινή συντήρηση: Î Ελέγξτε τον κύλινδρο σκουπίσματος για φθορές και μπερδεμένους ιμάντες. Î Ελέγξτε την πίεση στα ελαστικά. Î Ελέγξτε τη λειτουργία όλων των στοιχείων χειρισμού. Εβδομαδιαία συντήρηση: Î Ελέγξτε αν τα σύρματα Bowden και τα κινούμενα μέρη κινούνται ελεύθερα. Î Ελέγξτε τις ρυθμίσεις και τις φθορές των στεγανοποιητικών παρεμβυσμάτων στο σημείο σάρωσης. Î Ελέγξτε το φίλτρο σκόνης και, εάν είναι αναγκαίο, καθαρίστε το πλαίσιο του Î Ελέγξτε το σύστημα υποπίεσης. Συντήρηση κάθε 100 ώρες λειτουργίας: Î Έλεγχος λειτουργικότητας διακόπτη επαφής καθίσματος Î Ελέγξτε την τάση, το βαθμό φθοράς και τη λειτουργία των ιμάντων μετάδοσης κίνησης (τραπεζοειδής ιμάντας και κυκλικός ιμάντας). Συντήρηση λόγω φθοράς: Î Αντικαταστήστε τα στεγανοποιητικά παρεμβύσματα. Î Αντικαταστήστε την κυλινδρική Î Αντικαταστήστε τις πλευρικές Υπόδειξη: Για περιγραφή, βλ. κεφάλαιο Εργασίες συντήρησης. Υπόδειξη: Όλες οι εργασίες σέρβις και συντήρησης, σε περίπτωση συντήρησης από τον πελάτη, πρέπει να γίνονται από εξειδικευμένο τεχνικό. Σε περίπτωση ανάγκης μπορείτε να ζητήσετε ανά πάσα στιγμή τη βοήθεια ενός αντιπροσώπου της εταιρίας Kδrcher. Συντήρηση από την υπηρεσία εξυπηρέτησης πελατών Συντήρηση έπειτα από 8 ώρες λειτουργίας: Î Διεξαγωγή της πρώτης επιθεώρησης. Συντήρηση έπειτα από 20 ώρες λειτουργίας Συντήρηση κάθε 100 ώρες λειτουργίας Συντήρηση κάθε 300 ώρες λειτουργίας Συντήρηση κάθε 500 ώρες λειτουργίας Συντήρηση ανά 1000 ώρες λειτουργίας Συντήρηση ανά 1500 ώρες λειτουργίας Υπόδειξη: Προς διαφύλαξη των εγγυητικών αξιώσεων, κατά τη διάρκεια του χρόνου εγγύησης όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών της Kδrcher σύμφωνα με το βιβλίο συντήρησης.

Εργασίες συντήρησης Προετοιμασία: Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Γυρίστε το κλειδί της μίζας στη θέση 0 και βγάλτε το κλειδί. Γενικές υποδείξεις ασφαλείας Κίνδυνος τραυματισμού! Ο κινητήρας καθαρισμού φίλτρου χρειάζεται περ. 15 δευτερόλεπτα μέχρι να σταματήσει μετά την απενεργοποίησή του. Σε αυτό το διάστημα μην ανοίγετε το καπό της συσκευής. Κίνδυνος τραυματισμού! Πριν από κάθε εργασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει επαρκώς. |Ελέγξε την πίεση αέρα των ελαστικών Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Συνδέστε τη συσκευή μέτρησης της πίεσης του αέρα στη βαλβίδα των Î Ελέγξτε την πίεση αέρα και αν χρειαστεί διορθώστε την πίεση. Î Η πίεση του αέρα στα πίσω λάστιχα πρέπει να ρυθμιστεί στα 6 bar. Αντικατάσταση τροχού Κίνδυνος τραυματισμού! Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Βγάλτε το κλειδί. Î Κατά την εκτέλεση εργασιών επισκευής σε δημόσιους δρόμους όπου υπάρχει κίνδυνος από τη συνεχή κυκλοφορία χρησιμοποιείτε προειδοποιητική στολή. Î Ελέγξτε τη σταθερότητα του υπεδάφους. Ασφαλίστε το μηχάνημα με τάκο ώστε να μην μπορεί να κυλήσει. Ελέγξτε τα ελαστικά Î Ελέγξτε την επιφάνεια των ελαστικών για τυχόν σφηνωμένα αντικείμενα. Î Αφαιρέστε τα αντικείμενα. Î Χρησιμοποιείτε κατάλληλο, κοινό υλικό επιδιόρθωσης ελαστικών. Υπόδειξη: Τηρείτε τη σύσταση του εκάστοτε κατασκευαστή. Η συνέχιση της οδήγησης είναι δυνατή μόνο εφόσον τηρούνται τα στοιχεία του κατασκευαστή του προϊόντος. Αντικαταστήστε το ελαστικό ή τον τροχό όσο το δυνατό συντομότερα. Î Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων στην αντίστοιχη πλευρά. Î Λύστε τον κοχλία τροχού. Î Τοποθετήστε το γρύλο ανύψωσης. Σημείο υποδοχής γρύλου ανύψωσης (πίσω Î Ανυψώστε τη μηχανή με γρύλο. Î Απομακρύνετε τον κοχλία τροχού. Î Αφαιρέστε τον τροχό. Î Τοποθετήστε τη ρεζέρβα. Î Βιδώστε τον κοχλία τροχού. Î Χαμηλώστε τη μηχανή με το γρύλο. Î Σφίξτε τον κοχλία τροχού. Î Σπρώξτε προς τα μέσα το δοχείο ρύπων μέχρι να κλειδώσει. Υπόδειξη: Χρησιμοποιήστε έναν κατάλληλο κοινό γρύλο. Έλεγχος του συστήματος υποπίεσης – Η ενεργοποίηση του συστήματος σάρωσης πραγματοποιείται με τη βοήθεια ενός συστήματος υποπίεσης. – Εάν δεν χαμηλώνει η πλευρική σκούπα ή ο κύλινδρος σκουπίσματος, πρέπει να ελέγξετε τα κιβώτια χαμηλής πίεσης σχετικά με τη σωστή σύνδεση των ελαστικών αγωγών, εν ανάγκη πρέπει να συνδεθεί ο ανάλογος ελαστικός – Εάν παρόλα αυτά δεν χαμηλώνει η πλευρική σκούπα ή ο κύλινδρος σκουπίσματος, τότε δεν είναι στεγανό το σύστημα χαμηλής πίεσης. Στην περίπτωση αυτή πρέπει να ειδοποιηθεί η υπηρεσία εξυπηρέτησης πελατών. Σύνδεση ελαστικού σωλήνα στο κιβώτιο υποπίεσης για την κάθοδο της πλευρικής

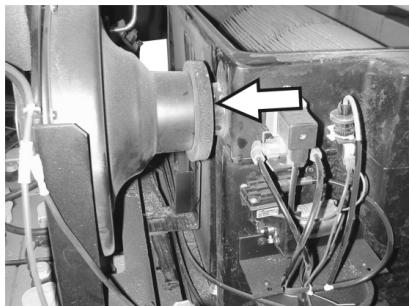

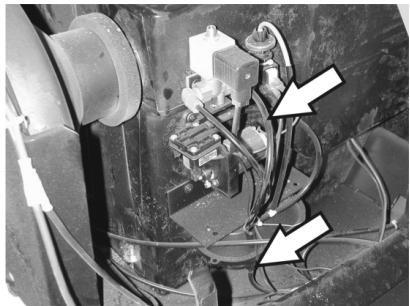

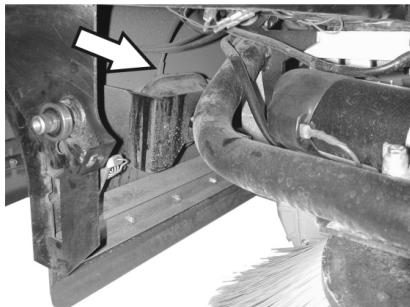

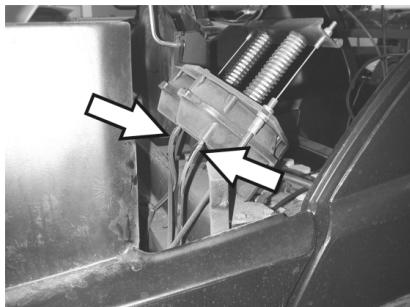

Συνδέσεις ελαστικών σωλήνων με το κιβώτιο χαμηλής πίεσης για το χαμήλωμα του κυλίνδρου σκουπίσματος EL - 7 Συνδέσεις ελαστικών σωλήνων με το κιβώτιο χαμηλής πίεσης και την αντλία χαμηλής πίεσης (συλλέκτης) Υπόδειξη: Η αντλία χαμηλής πίεσης λειτουργεί μόνο εφόσον παραχθεί χαμηλή πίεση στο σύστημα. Εάν η αντλία λειτουργεί αδιάκοπα, πρέπει να ειδοποιηθεί η υπηρεσία εξυπηρέτησης Αντικατάσταση πλευρικής βούρτσας Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Οι πλευρικές βούρτσες ανυψώνονται. Î Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Î Χαλαρώστε 3 κοχλίες στερέωσης στην κάτω πλευρά. Î Αφαιρέστε την φθαρμένη πλευρική Î Εισάγετε την πλευρική σκούπα στον υποδοχέα και βιδώστε σφιχτά. Έλεγχος της κυλινδρικής βούρτσας Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Î Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Î Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Î Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Î Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Αντικατάσταση της κυλινδρικής Η αντικατάσταση είναι απαραίτητη σε περίπτωση που το αποτέλεσμα της σάρωσης υποβαθμίζεται εμφανώς λόγω φθοράς της τρίχας. Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Î Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Î Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Î Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Î Λύστε τον πρόσθιο κοχλία του δεξιού πλευρικού καλύμματος. Î Αφαιρέστε το βραχίονα της κυλινδρικής

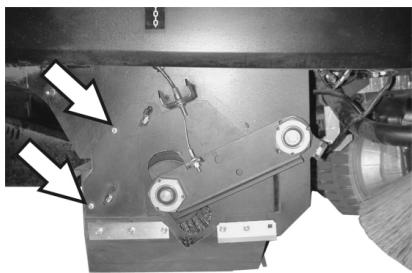

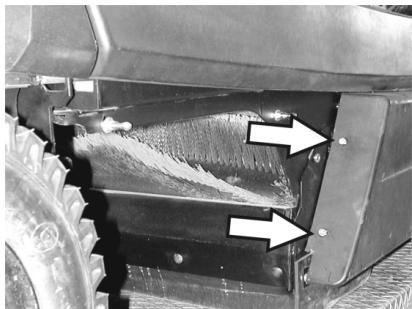

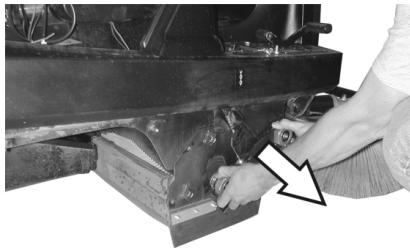

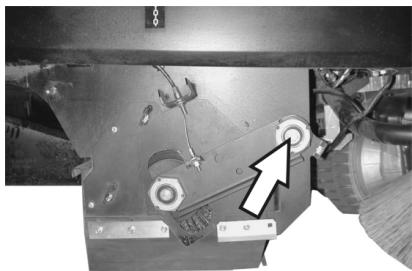

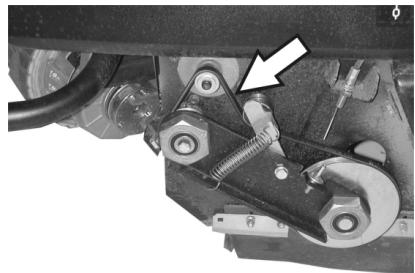

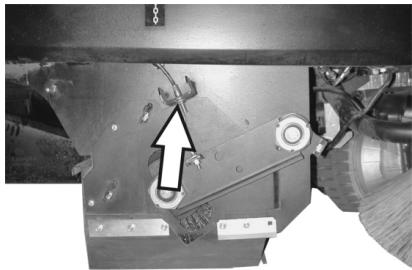

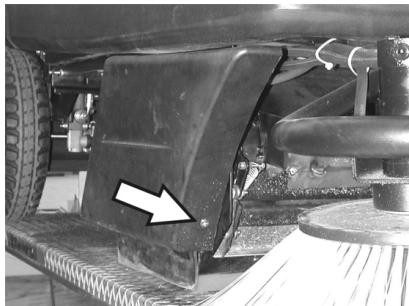

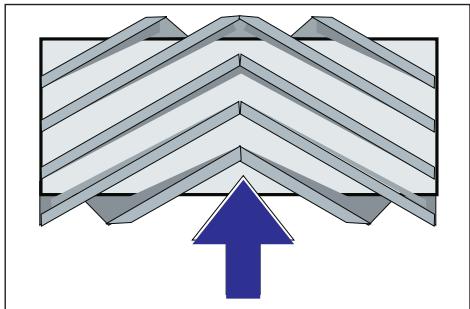

Î Λύστε τους πίσω κοχλίες συγκράτησης του δεξιού πλευρικού καλύμματος. Î Αφαιρέστε την πλευρική επένδυση. Î Αφαιρέστε το κάλυμμα του κυλίνδρου σκουπίσματος. Î Αφαιρέστε την κυλινδρική βούρτσα. Î Λύστε τους κοχλίες. Τοποθέτηση της κυλινδρικής βούρτσας στην κατεύθυνση οδήγησης Î Εισάγετε την καινούργια κυλινδρική βούρτσα στο κιβώτιο κυλινδρικής βούρτσας και στερεώστε την στον κινητήριο αξονίσκο. Υπόδειξη: Κατά την τοποθέτηση του νέου κυλίνδρου σκουπίσματος, προσέξτε τη θέση της βούρτσας. Υπόδειξη: Ρυθμίστε το συρματόσχοινο, έτσι ώστε ο κύλινδρος σάρωσης να ανασηκωθεί περ. 10 mm από το δάπεδο. Î Τοποθετήστε το κάλυμμα της κυλινδρικής βούρτσας. Î Τοποθετήστε το βραχίονα του κυλίνδρου σκουπίσματος. Î Αναρτήστε το συρματόσχοινο. Î Βιδώστε τους κοχλίες συγκράτησης. Î Βιδώστε την πλευρική επένδυση. Î Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. Î Χαλαρώστε τον κοχλία συγκράτησης του συρματόσχοινου και ξεκρεμάστε το συρματόσχοινο. Î Ξεβιδώστε τον κοχλία στο σημείο περιστροφής του βραχίονα κυλίνδρου σκουπίσματος. EL - 8 Έλεγχος του κατόπτρου του κυλίνδρου Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα και οι πλευρικές βούρτσες ανυψώνονται. Î Οδηγείστε το μηχανικό σάρωθρο σε επίπεδο και λείο δάπεδο που είναι ευδιάκριτα καλυμμένο με σκόνη ή

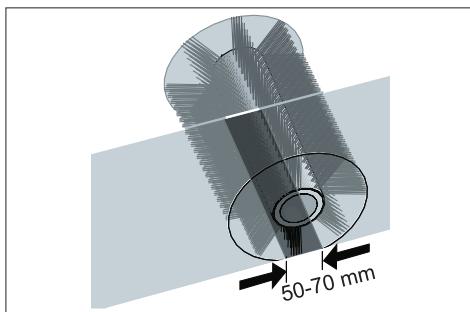

Î Ρυθμίστε τον διακόπτη προγράμματος στη βαθμίδα 2. Ο κύλινδρος σκουπίσματος κατεβαίνει. Πιέστε ελαφρά το πεντάλ οδήγησης και αφήστε τον κύλινδρο σκουπίσματος να περιστραφεί για λίγο. Î Ανυψώστε τον κύλινδρο σκουπίσματος. Î Πατήστε και κρατήστε πατημένο το πεντάλ ανύψωσης του κλαπέτου απορριμμάτων. Î Μετακινήστε τη μηχανή προς τα πίσω. Το κάτοπτρο σάρωσης σχηματίζει ομοιόμορφο ορθογώνιο, με πλάτος που κυμαίνεται μεταξύ 50 -70 mm. Υπόδειξη:Με τη βοήθεια της αιωρούμενης έδρασης του κυλίνδρου σάρωσης το κάτοπτρο σάρωσης ρυθμίζεται αυτόματα ανάλογα με τη φθορά των τριχών. Εάν η φθορά είναι πολύ μεγάλη, πρέπει να αντικατασταθεί ο κύλινδρος σκουπίσματος. Ρύθμιση και αντικατάσταση των στεγανοποιητικών λωρίδων Î Σταθμεύστε το μηχανικό σάρωθρο σε επίπεδη επιφάνεια. Î Ρυθμίστε το διακόπτη προγράμματος στη βαθμίδα 1 (οδήγηση). Η κυλινδρική βούρτσα ανυψώνεται. Î Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Î Ασφαλίστε τη μηχανή με τάκο ώστε να μην μπορεί να κυλήσει. Î Ανασηκώστε ελαφρά και τραβήξτε το δοχείο ρύπων και στις δύο πλευρές. Î Λύστε τους κοχλίες στερέωσης της πλευρικής επένδυσης και στις δύο Î Αφαιρέστε τις πλευρικές επενδύσεις της „ Μετωπικό στεγανοποιητικό

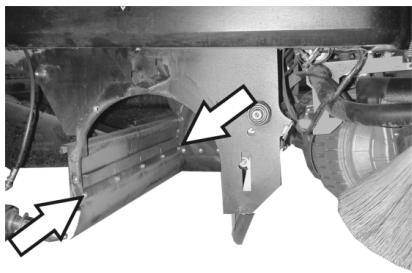

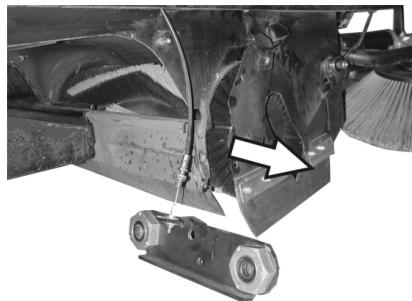

Î Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Î Ευθυγραμμίστε το στεγανοποιητικό παρέμβυσμα. Î Η απόσταση του στεγανοποιητικού παρεμβύσματος από το έδαφος πρέπει να ρυθμιστεί κατά τρόπον ώστε αυτό να αναδιπλώνεται προς τα πίσω με περιθώριο 35 - 40 mm. Î Σφίξτε τα παξιμάδια. „ Οπίσθιο στεγανοποιητικό

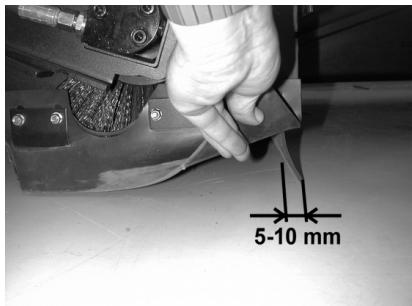

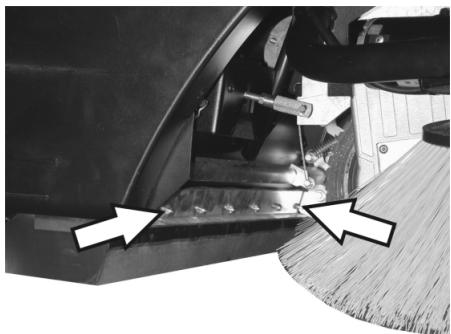

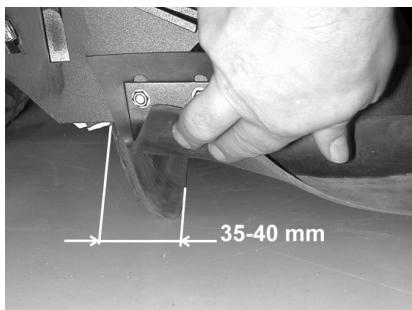

Î Η απόσταση του στεγανοποιητικού παρεμβύσματος από το έδαφος πρέπει να ρυθμιστεί κατά τρόπον ώστε αυτό να αναδιπλώνεται προς τα πίσω με περιθώριο 5 -10 mm. Î Σε περίπτωση φθοράς αντικαταστήστε Î Αφαιρέστε την κυλινδρική βούρτσα. Î Ξεβιδώστε τα περικόχλια σύσφιξης του οπίσθιου στεγανοποιητικού παρεμβύσματος. Î Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα. Î Χαλαρώστε λίγο τα περικόχλια συγκράτησης της μπροστινής στεγανοποιητικής λωρίδας, για αλλαγή ξεβιδώστε τα.

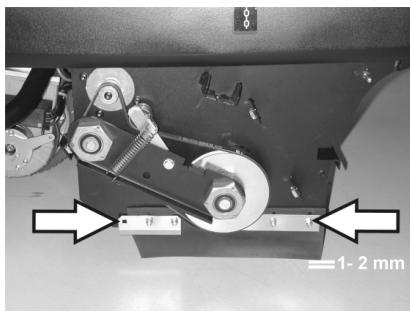

EL - 9 „ Πλευρικά στεγανοποιητικά παρεμβύσματα Î Χαλαρώστε λίγο τα παξιμάδια στερέωσης του πλευρικού στεγανοποιητικού παρεμβύσματος. Ξεβιδώστε τα για την αντικατάσταση. Î Βιδώστε το καινούργιο στεγανοποιητικό παρέμβυσμα χωρίς να σφίξετε ακόμη τα παξιμάδια. Î Βάλτε από κάτω ένα υπόστρωμα πάχους 1 -2 mm για να ρυθμίσετε την απόσταση από το δάπεδο. Î Ευθυγραμμίστε το στεγανοποιητικό παρέμβυσμα. Î Σφίξτε τα παξιμάδια. Î Βιδώστε τις πλευρικές επενδύσεις. Î Εισάγετε τα δοχεία ρύπων στις δύο πλευρές και ασφαλίστε τα. Αντικατάσταση φίλτρου σκόνης 몇 Προειδοποίηση Πριν από την έναρξη της διαδικασίας αλλαγής φίλτρου σκόνης αδειάστε τον κάδο απορριμμάτων. Κατά την εκτέλεση εργασιών στο σύστημα του φίλτρου χρησιμοποιείτε μάσκα προστασίας από τη σκόνη. Λάβετε υπόψη τις προδιαγραφές ασφαλείας για το χειρισμό λεπτόκκοκης Î Περιστρέψτε το διακόπτη με κλειδί στη θέση "0" και βγάλτε το κλειδί. Î Πιέστε το πλήκτρο εκτάκτου ανάγκης. Î Ανοίξτε το καπάκι της συσκευής, τοποθετήστε τη ράβδου στήριξης. Î Τραβήξτε όσο γίνεται τη λαβή τους στηρίγματος φίλτρου και ασφαλίστε Î Βγάλτε το φυλλωτό φίλτρο. Î Τοποθετήστε το καινούργιο φίλτρο. |Ελέγξε το κολάρο στεγανοποίησης Î Αφήστε τον υποδοχέα στην πλευρά μετάδοσης κίνησης να ασφαλίσει στις Î Αφήστε τη λαβή καθαρισμού του φίλτρου να ασφαλίσει πάλι. Υπόδειξη: Κατά την εγκατάσταση νέου φίλτρου, προσέξτε ώστε να παραμείνουν άθικτα τα ελάσματα. Î Ελέγχετε τακτικά, αν το κολάρο στεγανοποίησης του φυσητήρα αναρρόφησης κάθεται σωστά στη θέση Αντικατάσταση ασφαλειών Αντικατάσταση της στεγανοποίησης του κιβωτίου φίλτρου

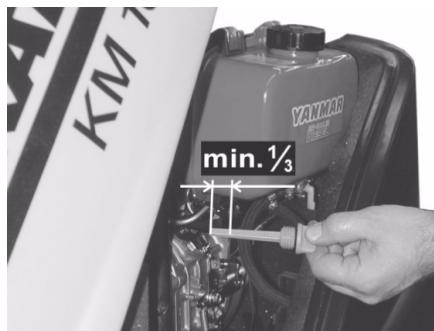

Κίνδυνος εγκαυμάτων από καυτές επιφάνειες! Î Αφήστε τον κινητήρα να κρυώσει. Î Τραβήξτε τη ράβδο μέτρησης στάθμης κι ελέγξτε τη στάθμη του λαδιού: Περιεχόμενο τουλάχιστον 1/3. Î Εάν η στάθμη λαδιού είναι χαμηλότερη από το 1/3, συμπληρώνετε λάδι κινητήρα μέχρι την κάτω άκρη της οπής Î Περιμένετε τουλάχιστον 5 λεπτά. Î Ελέγξτε ξανά τη στάθμη του λαδιού Αλλαγή λαδιών κινητήρα

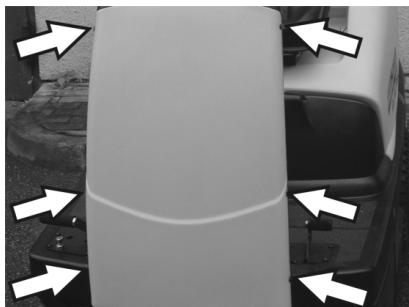

Î Ξεβιδώστε τις βίδες και στις δύο πλευρές της επένδυσης. Κίνδυνος εγκαυμάτων από καυτές επιφάνειες! Î Αφαιρέστε τη ράβδο ένδειξης της στάθμης λαδιού. Î Αδειάστε τον κινητήρα με την αντλία αλλαγής λαδιού 6.491-538 μέσω του στομίου πλήρωσης λαδιού. Î Αδειάστε τον κινητήρα με την αντλία αλλαγής λαδιού 6.491-538 μέσω του στομίου πλήρωσης λαδιού. Î Περιμένετε τουλάχιστον 5 λεπτά. Î Ελέγξτε ξανά τη στάθμη του λαδιού

Î Αντικαταστήστε τις ελαττωματικές Î Εγκαταστήστε και πάλι τη μετωπική

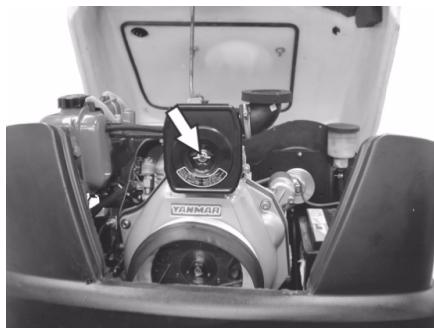

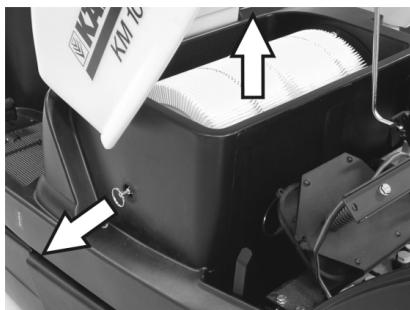

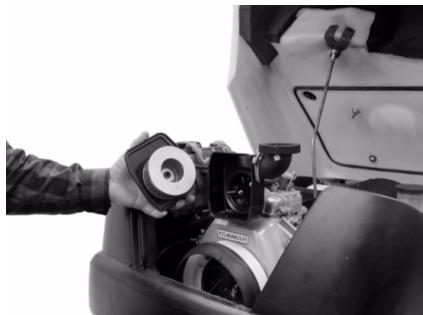

Καθαρίστε και αντικαταστήστε το φίλτρο

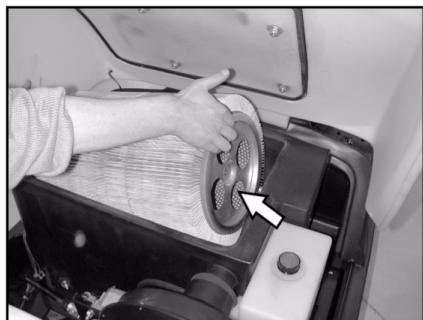

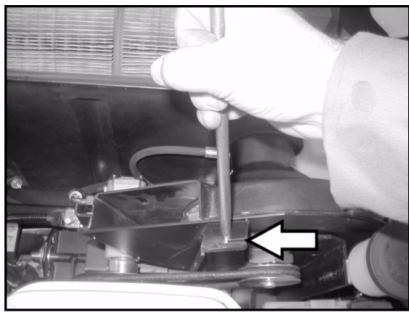

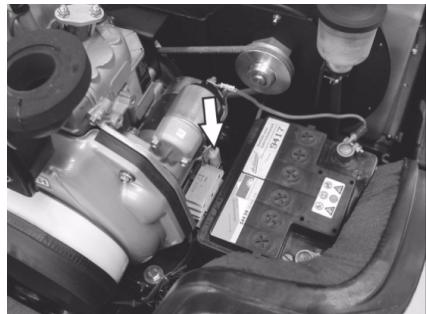

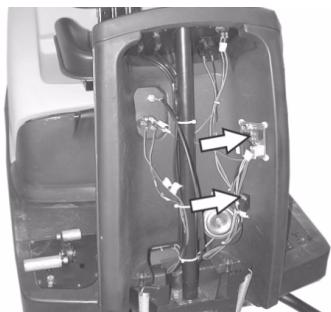

Î Αφαιρέστε τη στεγανοποίηση του κιβωτίου φίλτρου από την αυλάκωση του καλύμματος της μηχανής. Î Τοποθετήστε την καινούργια στεγανοποίηση. Ελέγξτε τον ιμάντα κίνησης Î Ελέγξτε την τάση, το βαθμό φθοράς και τυχόν ζημίες του ιμάντα μετάδοσης κίνησης (τραπεζοειδής ιμάντας). Î Η ασφάλεια ηλεκτρικής μίζας βρίσκεται στο χώρο του κινητήρα. Υπόδειξη: Χρησιμοποιείτε μόνο ασφάλειες με την ίδια τιμή ρεύματος. Î Λύστε τις πεταλούδες στο δοχείο αναρρόφησης. Ελέγξτε τη στάθμου του λαδιού του κινητήρα και συμπληρώστε. Î Ελέγξτε τον τραπεζοειδή ιμάντα του συστήματος μετάδοσης κίνησης κυλίνδρου σκουπίσματος ως προς την ένταση, τη φθορά και τυχόν βλάβες.

Ο κινητήρας διαθέτει διακόπτη έλλειψης λαδιού. Αν η στάθμη του λαδιού ειίναι πολύ χαμηλή, ο κινητήρας απενεργοποιείται και επανεκκινείται μόνο όταν γεμίσετε το δοχείο

EL - 10 Î Αφαιρέστε και ελέγξτε το εξάρτημα Î Τοποθετήστε το καθαρό ή ένα νέο φίλτρο στο δοχείο αναρρόφησης. Î Βιδώστε σφιχτά το περικόχλιο.

Ελέγξτε τη στάθμη λαδιού του υδραυλικού συστήματος και συμπληρώστε λάδι Το μηχάνημα διαθέτει δύο υδραυλικά Kύκλωμα υδραυλικού συστήματος

Πλευρική βούρτσα 6.905-986.0 Με βασική (στάνταρ) βούρτσα για εσωτερικούς και εξωτερικούς χώρους. Πλευρική σκούπα, 6.906-133.0 Για λεπτή σκόνη σε εσωτερικούς χώρους, ανθεκτική στην υγρασία. Πλευρική σκούπα, 6.906-065.0 Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην

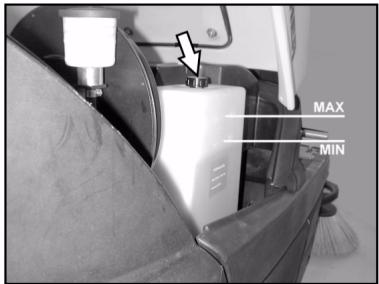

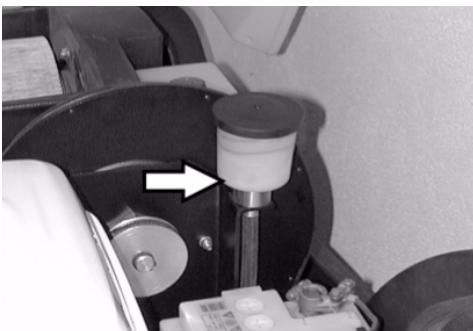

Î Ελέγξτε τη στάθμη του υδραυλικού λαδιού στο δοχείο εφοδιασμού. Η στάθμη λαδιού πρέπει να βρίσκεται μεταξύ των ενδείξεων "MIN" και "MAX". Î Εάν η στάθμη του λαδιού είναι πολύ χαμηλή, συμπληρώστε λάδι από το στόμιο πλήρωσης που βρίσκεται ψηλά στο δοχείο. Kύκλωμα μετάδοσης κίνησης άξονα Ο έλεγχος αυτός πρέπει να γίνεται μόνο όταν ο κινητήρας είναι κρύοςό. Στάνταρ κύλινδρος 6.906-375.0 σκουπίσματος Ανθεκτικός στη φθορά και την υγρασία. Βούρτσα γενικής χρήσης για εσωτερικό και εξωτερικό καθαρισμό. 6.906-533.0 σκουπίσματος, Με φυσική βούρτσα ειδικά για το σκούπισμα λεπτής σκόνης σε λεία δάπεδα εσωτερικών χώρων. Μη ανθεκτική στην υγρασία, ακατάλληλη για τραχιές επιφάνειες. 6.906-532.0 σκουπίσματος, Για την αφαίρεση επίμονων λεκέδων σε εξωτερικούς χώρους, ανθεκτικός στην Φίλτρο σκόνης 6.414-532.0 Î Ελέγξτε τη στάθμη λαδιού στο δοχείο εξισορρόπησης. Î Εάν χρειάζεται, συμπληρώστε προσεκτικά λάδι.

EL - 11 Αντιμετώπιση βλαβών Πριν από όλες τις εργασίες συντήρησης, απενεργοποιήστε τον κινητήρα και τραβήξτε το κλειδί Κίνδυνος τραυματισμού! Πριν από κάθε εργασία συντήρησης και επισκευής αφήνετε τη μηχανή να κρυώσει επαρκώς. Η συσκευή δεν ξεκινά Η συσκευή κινείται μόνο αργά Η μηχανή δεν σαρώνει σωστά Η μηχανή δημιουργεί σκόνη Πλευρική σκούπα δεν περιστρέφεται Αναποτελεσματική σάρωση στις

Το σύστημα ενεργοποίησης της πλευρικής ή της κυλινδρικής βούρτσας δεν λειτουργεί Ανεπαρκής αναρροφητική ισχύς Η κυλινδρική βούρτσα δεν περιστρέφεται Αντιμετώπιση Καθίστε στο κάθισμα του οδηγού. Ενεργοποιείται ο διακόπτης επαφής καθίσματος Ελέγξτε το περιεχόμενο της δεξαμενής και τη στάθμη λαδιού, και συμπληρώστε λάδι και καύσιμο κατά περίπτωση. Ελέγξτε τις ασφάλειες. Ελέγξτε τη μπαταρία, φορτίστε την εάν είναι απαραίτητο. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Ελέγξτε την κυλινδρική και τις πλευρικές βούρτσες για τυχόν φθορές. Εν ανάγκη αντικαταστήστε τις. Ελέγξτε τη λειτουργία του κλαπέτου χονδρών ρύπων Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικαταστήστε Ελέγξτε τον ιμάντα του συστήματος μετάδοσης κίνησης σάρωσης. Ελέγξτε το σύστημα χαμηλής πίεσης σχετικά με τη στεγανότητά του Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Αδειάστε το δοχείο απορριμμάτων. Ελέξτε τον ιμάντα κίνησης των φυσητήρων Ελέξτε το κολάρο στεγανοποίησης του φυσητήρα αναρρόφησης Ελέγξτε, καθαρίστε ή αντικαταστήστε το φίλτρο σκόνης Ελέξτε τη στεγανοποίηση του κιβωτίου φίλτρου Κλείστε τη θυρίδα υγρής/ξηρής λειτουργίας. Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικαταστήστε Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Ελέγξτε την ασφάλεια. Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Αντικαταστήστε τις πλευρικές σκούπες Ελέγξτε το βαθμό φθοράς των στεγανοποιητικών παρεμβυσμάτων. Εν ανάγκη ρυθμίστε ή αντικαταστήστε Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Ελέγξτε το σύστημα χαμηλής πίεσης σχετικά με τη στεγανότητά του Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Ελέξτε τη στεγανοποίηση του κιβωτίου φίλτρου Ελέξτε το κολάρο στεγανοποίησης του φυσητήρα αναρρόφησης Ελέγξτε τους ελαστικούς σωλήνες του αναρροφητήρα ως προς τη στεγανότητα. Εγκαταστήστε σωστά το φίλτρο με ελάσματα. Βλ. αντικατάσταση του φίλτρου σκόνης Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher Αφαιρέστε τυχόν ταινίες ή τα σχοινιά από την κυλινδρική βούρτσα Ειδοποιήστε την υπηρεσία σέρβις της εταιρίας Kaercher EL - 12

Τεχνικά χαρακτηριστικά KM 100/100 R D Χαρακτηριστικά συσκευών Μήκος x Πλάτος x Ύψος Βάρος κενής μηχανής Βάρος μεταφοράς Επιτρεπόμενο συνολικό βάρος Ταχύτητα οδήγησης Ταχύτητα σκουπίσματος Επιτρεπόμενη κλίση εδάφους (μέγ.) Διάμετρος κυλινδρικής βούρτσας Πλάτος κυλινδρικής βούρτσας Διάμετρος πλευρικών βουρτσών Πλάτος εργασίας χωρίς πλευρικές βούρτσες Επιφάνεια εργασίας με 1 πλευρική βούρτσα Πλάτος εργασίας με 2 πλευρικά σάρωθρα (προαιρετικό) Όγκος δοχείου ρύπων Είδος προστασίας - προστασία από σταγόνες νερού Tύπος

Είδος καύσιμου Χωρητικότητα δεξαμενής Είδος προστασίας Tύπος ΦΤύποι λαδιού Υδραυλικό σύστημα σκουπίσματος Διάταξης κίνησης άξονα Μέγεθος εμπρός Πίεση αέρα εμπρός Μέγεθος πίσω Πίεση αέρα πίσω Φρένο λειτουργίας Σύστημα φίλτρου και αναρρόφησης Επιφάνεια φίλτρου - φίλτρο λεπτόκκοκης σκόνης Κατηγορία εφαρμογής φίλτρου για σκόνη μη επικίνδυνη για την υγεία Ονομαστική υποπίεση συστήματος αναρρόφησης Ονομαστική παροχή όγκου συστήματος αναρρόφησης Περιβαλλοντικές συνθήκες Θερμοκρασία Υγρασία αέρα, χωρίς συμπύκνωση Μετρούμενες τιμές κατά EN 60335-2-72 Εκπεμπόμενος θόρυβος Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA Αβεβαιότητα KpA Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιότητα KWA Κραδασμοί συσκευής Κραδασμοί στο χέρι/στο βραχίονα Αβεβαιότητα K

Yanmar L70AE, μονοκύλινδρος τετράχρονος 296cm3 4,4 / 6 3,3l IP22 -kW/PS

υδροστατικοί αυτόματο (με ελατήριο)

m/s2 m/s2 m/s2 <2,5 0,7 0,2 Δήλωση συμμόρφωσης CE

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Μηχανικό σάρωθρο με 1.280-xxx 1.511-xxx Σχετικές οδηγίες των Ε.Κ. 2006/42/EK (+2009/127/EK) 2004/108/EΚ 2000/14/EΚ Εφαρμοσθέντα εναρμονισμένα EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Εφαρμοσθέντα εθνικά πρότυπα CISPR 12 Εφαρμοσθείσα διαδικασία συμμόρφωσης 2000/14/EΚ: Παράρτημα V στάθμη ηχητικής πίεσης dB(A) KM 100/100 R D

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. CEO Head of Approbation Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: +49 7195 14-0 Φαξ: +49 7195 14-2212 Winnenden, 2010/07/14 EL - 14
