NÁVOD K OBSLUZE KM 100 100 R D KARCHER

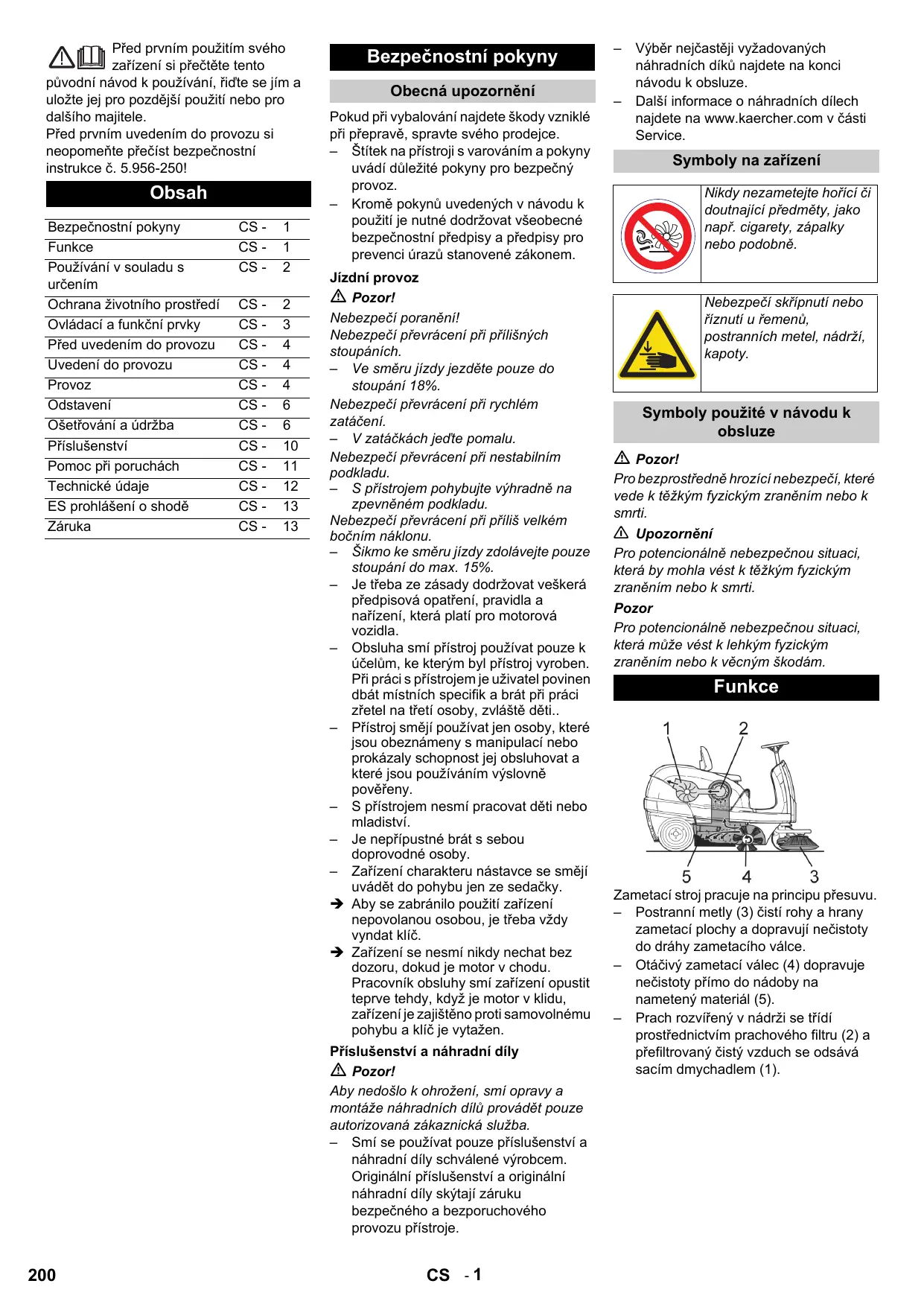

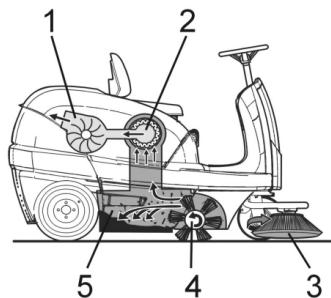

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele. Před prvním uvedením do provozu si neopomeňte přečíst bezpečnostní instrukce č. 5.956-250! Obsah Bezpečnostní pokyny Funkce Používání v souladu s určením Ochrana životního prostředí Ovládací a funkční prvky Před uvedením do provozu Uvedení do provozu Provoz Odstavení Ošetřování a údržba Příslušenství Pomoc při poruchách Technické údaje ES prohlášení o shodě Záruka CS CS CS -

Bezpečnostní pokyny Obecná upozornění Pokud při vybalování najdete škody vzniklé při přepravě, spravte svého prodejce. – Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz. – Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem. Jízdní provoz Pozor! Nebezpečí poranění! Nebezpečí převrácení při přílišných stoupáních. – Ve směru jízdy jezděte pouze do stoupání 18%. Nebezpečí převrácení při rychlém zatáčení. – V zatáčkách jeďte pomalu. Nebezpečí převrácení při nestabilním podkladu. – S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu. – Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 15%. – Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. – Obsluha smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti.. – Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. – S přístrojem nesmí pracovat děti nebo mladiství. – Je nepřípustné brát s sebou doprovodné osoby. – Zařízení charakteru nástavce se smějí uvádět do pohybu jen ze sedačky. Î Aby se zabránilo použití zařízení nepovolanou osobou, je třeba vždy vyndat klíč. Î Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. Příslušenství a náhradní díly Pozor! Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba. – Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze. Další informace o náhradních dílech najdete na www.kaercher.com v části Service. Symboly na zařízení Nikdy nezametejte hořící či doutnající předměty, jako např. cigarety, zápalky nebo podobně. Nebezpečí skřípnutí nebo říznutí u řemenů, postranních metel, nádrží, kapoty. Symboly použité v návodu k obsluze Pozor! Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti. 몇 Upozornění Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo k smrti. Pozor Pro potencionálně nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám. Funkce Zametací stroj pracuje na principu přesuvu. – Postranní metly (3) čistí rohy a hrany zametací plochy a dopravují nečistoty do dráhy zametacího válce. – Otáčivý zametací válec (4) dopravuje nečistoty přímo do nádoby na nametený materiál (5). – Prach rozvířený v nádrži se třídí prostřednictvím prachového filtru (2) a přefiltrovaný čistý vzduch se odsává sacím dmychadlem (1). Používání v souladu s určením Zametací stroj používejte výlučně v souladu s údaji tohoto návodu k obsluze. Î Přístroj s pracovními zařízením musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. – Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru. – Zařízení není schváleno pro veřejnou silniční dopravu. – Přístroj není vhodný k odsávání prachů ohrožujících zdraví. – Na přístroji neprovádějtě žádné úpravy. – Nikdy přístrojem nemeťte/nenasávejte jakékoliv hořlaviny či zápalné látky jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla, K tomu patří benzín, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, nezředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji. – Nikdy přístrojem nemeťte/nenasávejte hořící či doutnající předměty! – Přistroj je určen pouze pro povrchy určené v návodu. – Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. – Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! – Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru). Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování. Přístroj je vyroben z hodnotných recyklovatelných materiálů, které je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Použitá zařízení proto odevzdejte na příslušných sběrných místech Informace o obsažených látkách (REACH) Aktuální informace o obsažených látkách naleznete na adrese: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Vhodné podlahy

asfalt průmyslová podlaha potěr beton dlažba koberec CS - 2

Ovládací a funkční prvky

Zámek zapalování Prachový filtr volant Sedadlo (s kontaktním spínačem sedadla) Mokrý / suchý ventil Kryt přístroje Vložka vzduchového filtru Olejová měrka Zametací válec Nádoba na nametené nečistoty (na obou stranách) Zvednout / spustit pedál klapky na hrubé nečistoty Postranní metla Jízdní pedál Přední kryt Ovládací panel Î Vytáhněte přídržnou tyč z držáku.

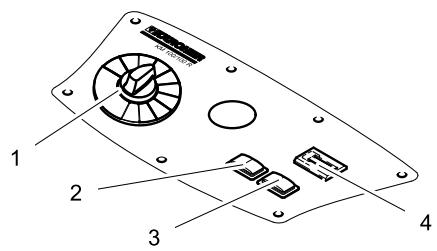

Přepínač programu Čištění filtru Signál Počítadlo provozních hodin Barevné označení

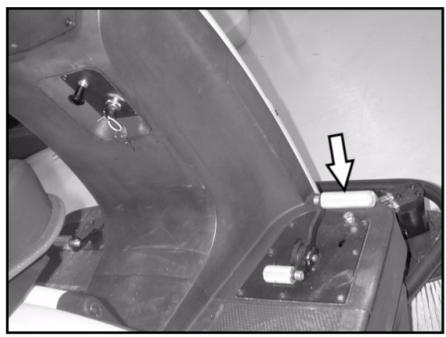

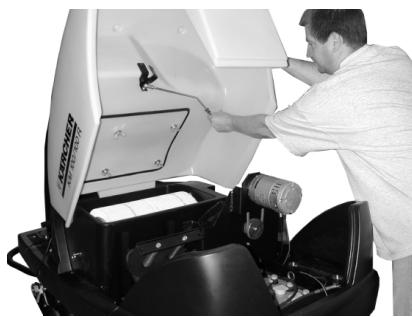

Obslužné prvky čisticího procesu jsou žluté. Obslužné prvky údržby a servisních oprav jsou světle šedé. Otevřete / zavřete kapotu zařízení Pozor! Nebezpečí rozdrcení při zavírání kapoty zařízení Kapotu zařízení proto spouštějte pomalu. Î Otevřete přístrojovou kapotu pomocí k tomu určenému úchytu (tahem nahoru).

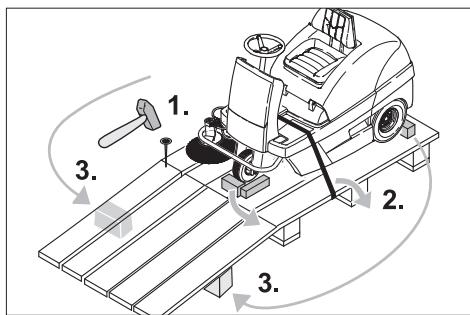

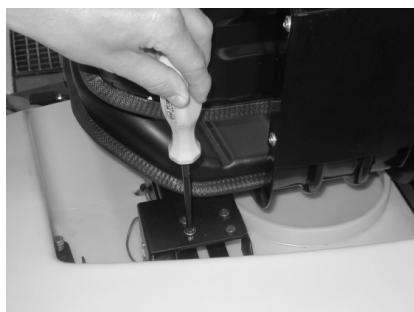

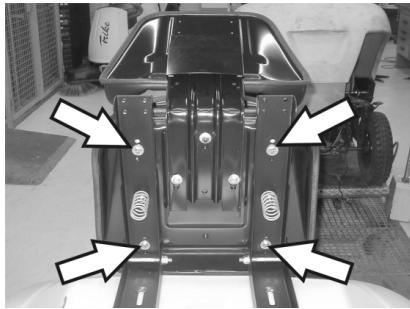

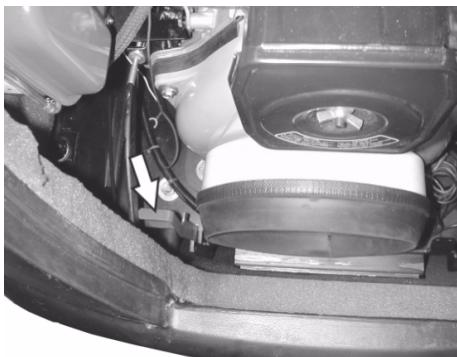

CS - 3 Î Zasuňte přídržnou tyč do úchytu na sacím dmychadle. Î K uzavření přístrojové kapoty vytáhněte přídržnou tyč z úchytu a zajistěte v držáku na přístrojové kapotě. Před uvedením do provozu Vykládka Pozor! Nebezpečí úrazu a nebezpečí poškození! Pro vykládání přístroje nepoužívejte vysokozdvižný vozík. Při vykládání postupujte takto: Î Rozstříhněte plastovou pásku a sejměte fólii. Î Sejměte upínací pásku na zarážkových bodech. Î Čtyři označená podlahová prkna palety jsou upevněna šrouby. Prkna odšroubujte. Î Prkna položte na hranu palety. Prkna nastavte tak, aby ležela před kolečky přístroje. Prkna upevněte šrouby. Pohyb zametacího stroje s vlastním pohonem Î Aretujte páčku volnoběhu v dolním otvoru. Jízdní pohon je připraven k provozu. Î Zavřete kapotu zařízení. Zařízení je připraveno k jízdě. Provoz Nastavení sedadla řidiče Î Otevřete kapotu zařízení a podložte ji přídržnou tyčí. Uvedení do provozu Obecná upozornění Î Zametací stroj odstavte na rovné ploše. Î Vyjměte klíč. Natankujte Naplňte palivo Pozor Nebezpečí exploze! – Smí se používat pouze palivo uvedené v návodu k použití. – Netankujte v uzavřených prostorech. – Kouření a používání otevřeného ohně jsou zakázány. – Dbejte na to, aby se palivo nedostalo do styku s horkým povrchem. Î Vypněte motor. Î Otevřete kapotu zařízení a zajistěte ji. Î Povolte křídlovou matici na lištách sedadla. Î Posuňte sedadlo do příslušné polohy. Î Křídlové matice utáhněte. Upozornění: Pokud není nastavovací prostor postačující, je možné využít další možnost nastavení. Î Trámy přiložené v balení posuňte pod rampu jako výztuž. Î Vyjměte dřevěné kolíky k aretaci koleček a zasuňte pod rampu. Î Vyšroubujte 4 šrouby na desce kontaktního spínače sedadla. Î Odstraňte desku. Î Sedačku nakloňte dopředu. Pohyb zametacího stroje bez vlastního pohonu Nebezpečí Nebezpečí úrazu! Před zařazením volnoběhu je třeba zařízení zajistit, aby nesjelo. Î Otevřete kapotu zařízení a zajistěte ji. Î Aretujte páčku volnoběhu v horním otvoru. Tím uvedete pohon pojezdu mimo provoz. Î Zavřete kapotu zařízení. Zařízením lze posunovat. Upozornění Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 6 km/h. Î Zkontrolujte stav paliva pomocí kontrolky stavu nádrže. Î Otevřete palivový uzávěr. Î natankujte motorovou naftu. Î Nádrž plňte max. 1 cm pod dolní hranu plnicího hrdla. Î Utřete přeteklé palivo, odstraňte trychtýř a zavřete uzávěr palivové nádrže. Î Zavřete kapotu zařízení. CS - 4 Î Povolte 4 šrouby upevnění sedadla. Î Posuňte sedadlo a pevně je přišroubujte. Î Přimontujte desku kontaktního spínače sedadla.

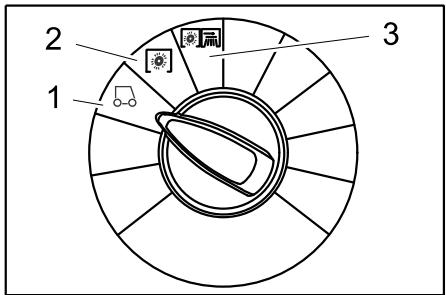

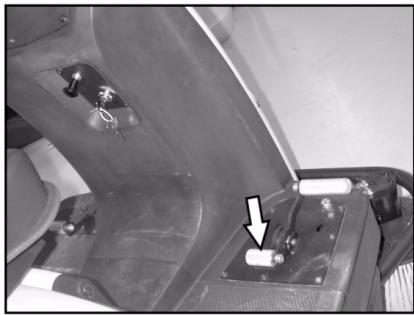

Volba programů Pojíždění přístroje Pozor! Nebezpečí Nebezpečí pádu! Při jízdě nevstávejte. Nebezpečí úrazu! Při otevřené klapce na hrubé nečistoty může zametací válec metat dopředu kameny nebo štěrk. Dbejte na to, aby nedošlo k ohrožení osob, zvířat nebo předmětů. Pozor Nemeťte balící pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky. Pozor Aby nedošlo k poškození podlahy, nesmí být zametací stroj provozován na místě. Upozornění: Pro dosažení optimální čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám. Upozornění: Při provozu by měla být nádoba na nametený materiál v pravidelných intervalech vyprazdňována. Upozornění: Při čištění rovných ploch spouštějte jen zametací válec. Upozornění: Při čištění bočních okrajů spusťte ještě postranní metly. Jízda vpřed

Jízda Jeďte k místu použití. Zametání se zametacím válcem Zametací válec se spustí dolů. Zametací válec a postranní metla se otáčejí. Zametání s postranní metlou Zametací válec a postranní metla se spustí dolů. Startování zařízení Upozornění Zařízení je vybaveno kontaktní podložkou na sedadle. Když řidič opustí sedadlo, zařízení se vypne a ruční brzda se automaticky zapne. Î Pomalu sešlapujte pedál plynu "vpřed". Jízda vzad Nebezpečí Nebezpečí úrazu! Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět. Zametání zametacím válcem Î Programový spínač nastavte na stupeň

2. Zametací válec se spustí dolů.

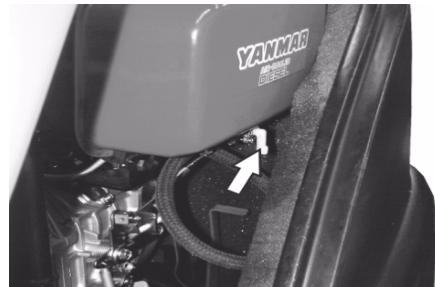

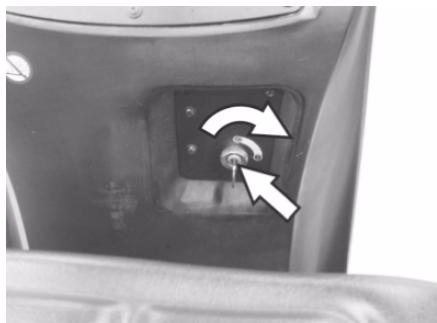

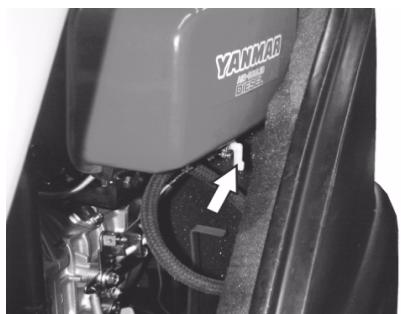

Zametací válec a postranní metla se otáčejí. Otevření palivového kohoutu Î Otevřete kapotu zařízení a zajistěte ji. Î Páčku posuňte směrem k "ON". Î Zavřete kapotu zařízení. Startování zařízení Î Posaďte se do sedadla řidiče. Î NESEŠLAPÁVEJTE akcelerační pedál. Î Programový spínač nastavte na stupeň 1 (jízda). Î Zapalovací klíček otočte za polohu 1. Î Jakmile zařízení nastartovalo, klíček zapalování pusťte. Upozornění Startér nenechávejte nikdy běžet déle než 10 vteřin. Před novým spuštěním startéru počkejte alespoň 10 vteřin.

Zametací provoz Î Pomalu sešlapujte pedál plynu "vzad". Upozornění Chování vozidla za jízdy – Akceleračními pedály lze plynule regulovat rychlost jízdy. – Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, neboť tak se může poškodit hydraulika. – Jestliže ve stoupání klesá výkon, uberte mírně na plynovém pedálu. Brzdy Î Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát. Přejíždění překážek Přejíždění pevných překážek do rozměru 50 mm: Î přejeďte pomalu a opatrně jízdou vpřed. Přejíždění pevných překážek větších než 50 mm: Î překážky lze přejíždět jen s pomocí vhodné rampy. Zametejte s nadzvednutou klapkou na hrubé nečistoty Upozornění: Mají-li být zameteny větší kusy až do výšky 60 mm, např. plechovky od nápojů, musí se klapka na hrubé nečistoty krátce zvednout. Zvednout klapku na hrubé nečistoty: Î Sešlápněte pedál klapky na hrubé nečistoty dopředu a držte jej stisknutý. Î Povolení se provede odstraněním nohy z pedálu. Upozornění: Optimálního výsledku čištění docílíme pouze s úplně spuštěnou klapkou na hrubé nečistoty. Zametání s postranní metlou Î Programový spínač nastavte na stupeň

3. Spustí se jak postranní metly tak

zametací válec. Upozornění: Zametací válec a postranní metla se rozbíhají automaticky. Zametání suché podlahy Upozornění: Při provozu by měla být nádoba na nametený materiál v pravidelných intervalech vyprazdňována. Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován. Î Zavřete mokrý / suchý ventil. Zametání vláknitého a suchého materiálu (např. suché trávy, slámy) Î Otevřete mokrý / suchý ventil. Upozornění: Tak se zabrání ucpání filtračního systému. CS - 5 Zametání vlhké nebo mokré podlahy Î Otevřete mokrý / suchý ventil. Upozornění: Tak je filtr chráněn před vlhkostí. Čištění Pozor Nebezpečí poškození! Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod). Čištění filtru – Zapněte automatické čištění filtru. Î Stiskněte tlačítko čištění filtru. Filtr se čistí po dobu 15 vteřin. Vyprázdnění nádoby na nametené nečistoty Upozornění: Vyčkejte, dokud čištění filtru neskončí a neusadí se prach, teprve poté otevírejte nebo vyprazdňujte nádobu na nametené nečistoty. Î Nádobu na nametené nečistoty mírně nadzvedněte a vytáhněte. Î Vyprázdněte nádobu na nametené nečistoty. Î Nádobu na nametené nečistoty vsuňte dovnitř a zajistěte. Î Vyprázdněte protilehlou nádobu na nametené nečistoty. Vypnutí zařízení Î Programový spínač nastavte na stupeň 1 (jízda). Postranní metly a zametací válec se zvednou. Î Zapalovací klíček otočte do polohy "0" a vytáhněte jej. Upozornění: Po vypnutí zařízení se prachový filtr čistí automaticky po dobu cca 15 vteřin. V tuto dobu neotevírejte kapotu zařízení. Upozornění: Zařízení je vybaveno automatickou parkovací brzdou, která se aktivuje po odstavení motoru a při opuštění sedadla. Upozornění:Respektujte označení pro oblasti upevnění na základním rámu (symboly řetězu). Zařízení se smí k účelu nakládky a vykládky provozovat pouze na stoupáních do maxima 18%. Î Zavřete palivový kohout. Î Plivovou nádrž vyprázdněte. Ukládání Pozor! Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění. Odstavení Když přístroj není delší čas používán, dbejte prosím na toto: Î Zametací stroj odstavte na rovné ploše. Î Programový spínač nastavte na stupeň 1 (jízda). Zametací válec a postranní metly se nadzvednou, aby nedošlo k poškození kartáčů. Î Zapalovací klíček otočte do polohy "0" a vytáhněte jej. Î Zametací stroj zajistěte proti posunu. Î Zametací stroj očistěte zevnitř i zvenku. Î Přístroj odstavte na chráněném a suchém místě. Î Naplňte palivovou nádrž a zavřete palivový kohout. Î Vyměňte olej Î Odpojte baterii. Î Baterii nabíjejte v intervalu cca 2 měsíců. Ošetřování a údržba Obecná upozornění Î Zavřete palivový kohout. Přeprava Pozor! Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě. Î Zapalovací klíček otočte do polohy "0" a vytáhněte jej. Î Kolečka přístroje zajistěte klíny. Î Přístroj zajistěte popruhy nebo lany. Î Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů. Î Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout, vytáhnout klíč a zástrčku akumulátoru resp. odpojit svorku akumulátoru. Î Při pracích prováděných na elektrickém zařízení je třeba vytáhnout konektor baterie případně odpojit z baterie svorky. – Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. – Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE – Používejte pouze zametací válce / postranní metly dodávané společně se zařízením nebo uváděné v provozním návodu. Použití jiných zametacích válců / postranních metel může mít negativní dopad na bezpečnost. CS - 6 Vnitřní čištění přístroje Nebezpečí Nebezpečí úrazu! Noste protiprachovou masku a ochranné brýle. Î Otevřete kapotu zařízení a podložte ji přídržnou tyčí. Î Přístroj čistěte hadříkem. Î Přístroj vysajte nasucho. Î Zavřete kapotu zařízení. Upozornění: Prachový filtr je možné omývat vodou. Před opětovným nasazením musíte filtr zcela vysušit. Vnější čištění přístroje Î Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem. Upozornění: Nepoužívejte agresivní čisticí prostředky. Intervaly údržby Upozornění: Počítadlo provozních hodin udává termín intervalů údržby. Údržba prováděná zákazníkem Denní údržba: Î Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky. Î Zkontrolujte tlak vzduchu v pneumatikách. Î Zkontrolujte funkci všech obslužných prvků. Týdenní údržba: Î Zkontrolujte, zda jdou bowdenová lanka a pohyblivé části zlehka. Î Zkontrolujte nastavení a opotřebení těsnících lišt v oblasti metení. Î Zkontrolujte prachový filtr a v případě potřeby vyčistěte skříň filtru. Î Zkontrolujte podtlakový systém. Údržba každých 100 provozních hodin: Î Zkontrolujte funkčnost kontaktního spínače sedadla. Î Zkontrolujte napnutí, opotřebení a funkci hnacích řemenů (klínového řemenu a kulatého řemenu). Údržba po opotřebení: Î Vyměňte těsnící lišty. Î Vyměňte kartáčový válec. Î Vyměňte boční koště. Upozornění: Popis viz kapitola Údržbářské práce. Upozornění:Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

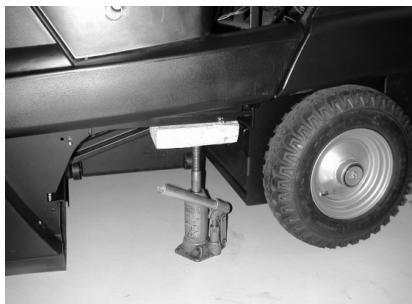

Údržba prováděná zákaznickou službou Údržba po 8 provozních hodinách: Î Proveďte prvotní prohlídku. Údržba po 20 provozních hodinách: Údržba každých 100 provozních hodin Údržba každých 300 provozních hodin Údržba každých 500 provozních hodin Údržba každých 1000 provozních hodin Údržba každých 1500 provozních hodin Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher a to v souladu se schématem údržby. Î Nádobu na nametené nečistoty na příslušné straně mírně nadzvedněte a vytáhněte. Î Povolte upevňovací šrouby na kole. Î Přiložte zvedák vozidla. Údržba Bod úchytu zvedáku vozidla (zadní kola) Î Zařízení zvedákem nadzvedněte. Î Odstraňte upevňovací šroub kola. Î Sejměte kolo. Î Nasaďte náhradní kolo. Î Našroubujte upevňovací šroub kola. Î Spusťte zvedák podpírající zařízení. Î Utáhněte upevňovací šroub kola. Î Nádobu na nametené nečistoty vsuňte dovnitř a zajistěte. Upozornění: Používejte vhodný běžně dostupný vozový zvedák. Příprava: Î Zametací stroj odstavte na rovné ploše. Î Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. Obecné bezpečnostní pokyny Pozor! Nebezpečí úrazu! Motor vyžaduje po čištění filtru po odstávce doběh v trvání asi 15 vteřin. V tomto časovém intervalu kapotu zařízení neotevírejte. Nebezpečí Nebezpečí úrazu! Před veškerými údržbovými a opravárenskými pracemi je třeba nechat zařízení dostatečně vychladnout. Zkontrolujte tlak vzduchu v pneumatikách Î Zametací stroj odstavte na rovné ploše. Î Zkušební přístroj tlaku vzduchu připojte k ventilu pneumatiky. Î Zkontrolujte tlak vzduchu a v případě potřeby tlak opravte. Î Tlak vzduchu pro zadní pneumatiky je třeba nastavit na 6 bary. Zkontrolujte podtlakový systém – Zapínání zametacího systému probíhá pomocí podtlakového systému. – Pokud nelze snížit boční smeták nebo zametací válec, je nezbytné zkontrolovat správné připojení hadicových spojů u podtlakových nádob, popřípadě je nutné příslušnou hadici připojit. – Pokud přesto není možné snížit boční smeták nebo zametací válec, vznikly na podtlakovém systému netěsnosti. V tomto případě informujte zákaznický servis. Výměna kola Pozor! Nebezpečí poranění! Î Zametací stroj odstavte na rovné ploše. Î Vyjměte klíč. Î Při opravách na veřejných komunikacích na místech, kde hrozí nebezpečí vzhledem k blízkosti dopravního ruchu, noste výstražnou vestu. Î Vyzkoušejte, zda je podloží stabilní. Dodatečně zařízení zabezpečte proti pohybu podkládacím klínem. Kontrola pneumatik Î Zkontrolujte běhoun pneumatik, zda v něm nejsou zaražené předměty. Î Předměty odstraňte. Î Na opravu pneumatik používejte vhodné běžně dostupné prostředky. Upozornění:Dodržujte doporučení příslušného výrobce. Pokračovat v jízdě lze za předpokladu, že se budete řídit pokyny příslušného výrobce. Výměnu pneumatiky případně výměnu kola proveďte co nejdříve.

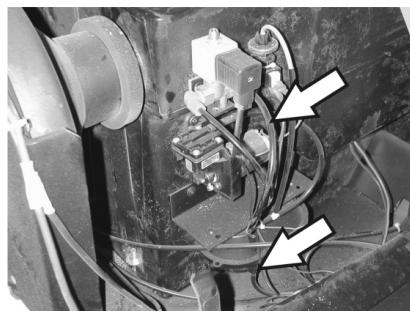

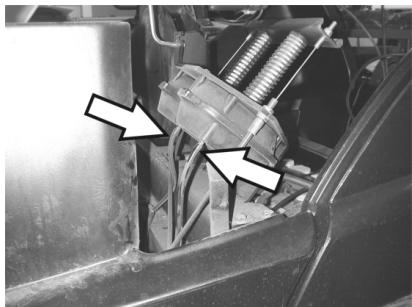

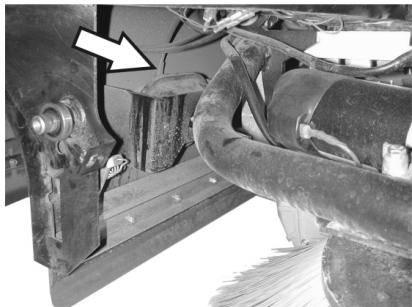

Hadicová přípojka k podtlakové nádobě pro snižování bočního smetáku Hadicové přípojky k podtlakovému čerpadlu a podtlakové nádobě (zásobníku) Upozornění: Podtlakové čerpadlo je zapnuto pouze, pokud je v systému vytvářen podtlak. V případě, že je čerpadlu v provozu bez přestání, informujte zákaznický servis. Výměna bočního koštěte Î Zametací stroj odstavte na rovné ploše. Î Programový spínač nastavte na stupeň 1 (jízda). Postranní metly se zvednou. Î Klíčový spínač otočte do polohy "0" a klíč vytáhněte. Î Povolte 3 upevňovací šrouby na spodní straně. Î Odejměte opotřebené postranní kartáče. Î Novou postranní metlu nasaďte na unašeč a řádně utáhněte. Kontrola zametacího válce Î Zametací stroj odstavte na rovné ploše. Î Programový spínač nastavte na stupeň 1 (jízda). Zametací válec se zvedne. Î Klíčový spínač otočte do polohy "0" a klíč vytáhněte. Î Zařízení zabezpečte proti posunu klínem. Î Nádobu na nametené nečistoty na obou stranách mírně nadzvedněte a vytáhněte. Î Z kartáčového válce sejměte pásky nebo provazy. Výměnta kartáčového válce Výměna je nutná, když se výsledky zametání v důsledku opotřebení žíní viditelně zhoršují. Î Zametací stroj odstavte na rovné ploše. Î Programový spínač nastavte na stupeň 1 (jízda). Zametací válec se zvedne. Î Klíčový spínač otočte do polohy "0" a klíč vytáhněte. Î Zařízení zabezpečte proti posunu klínem. Î Nádobu na nametené nečistoty na obou stranách mírně nadzvedněte a vytáhněte. Hadicové přípojky k podtlakové nádobě pro snižování zametacího válce Î Povolte přední upevňovací šroub pravého bočního obložení. CS - 7 Î Povolte zadní upevňovací šroub pravého bočního obložení. Î Sejměte boční obložení. Î Povolte šrouby. Î Povolte upevňovací šrouby bowdenového lanka a lanko vyhákněte. Î Vyšroubujte šroub v bodě otáčení na výkyvné vidlici zametacího válce. Î Odejměte kryt zametacího válce. Î Vyjměte zametací válec. Montážní poloha zametacího válce ve směru jízdy Î Vložte do skříně zametacího válce nový zametací válec a nasaďte ho na hnací čepy. Upozornění: Při montáži nového zametacího válce dohlédněte na polohu nové sady žíní. Upozornění: Bowdenové lanko nastavte tak, aby byl zametací válec vyzdvižen cca. 10 mm nad zem. Î Nasaďte kryt zametacího válce. Î Nasaďte výkyvnou vidlici zametacího válce. Î Zahákněte bowdenové lanko. Î Našroubujte upevňovací šrouby. Î Našroubujte boční obložení. Î Nádobu na nametené nečistoty vsuňte na obou stranách dovnitř a zajistěte. Zkontrolujte sběrný prostor zametacího válce. Î Programový spínač nastavte na stupeň 1 (jízda). Zametací válec a postranní metly se zvednou. Î Najeďte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Î Programový spínač nastavte na stupeň

2. Zametací válec se spustí dolů. Lehce

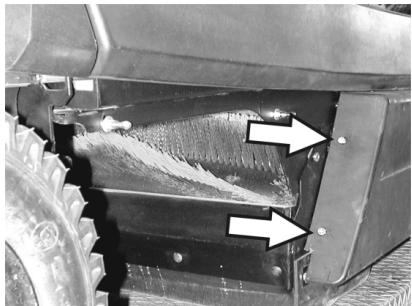

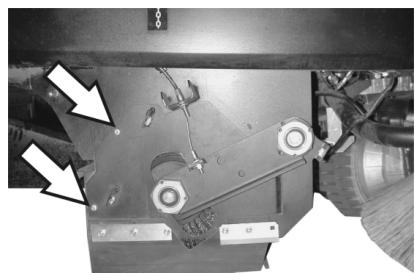

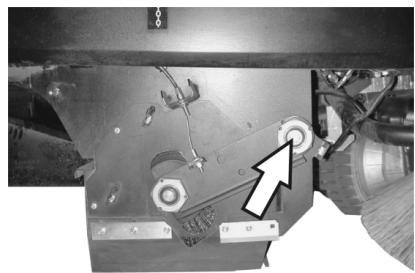

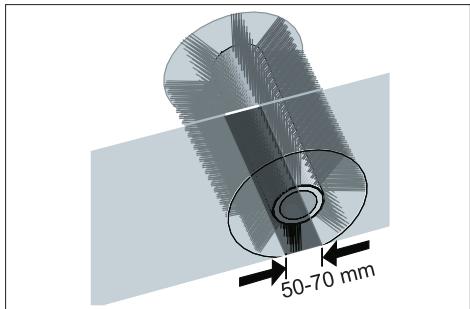

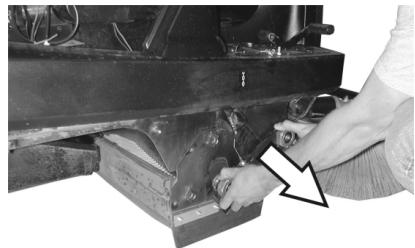

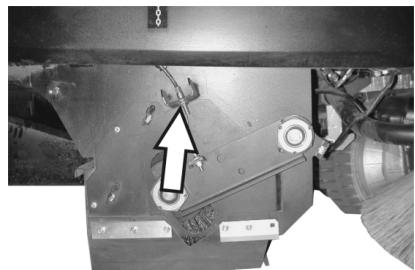

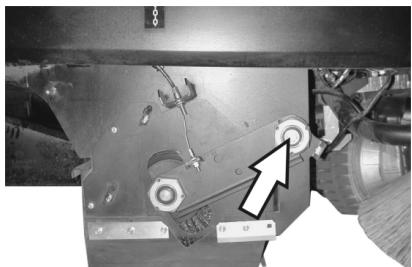

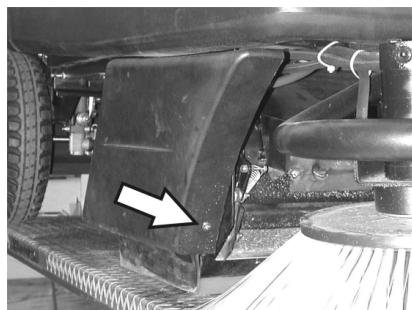

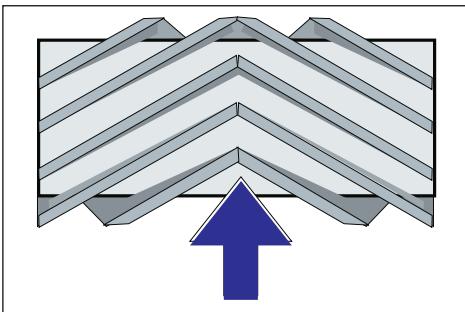

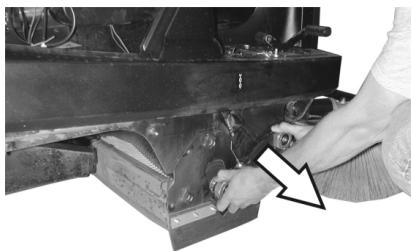

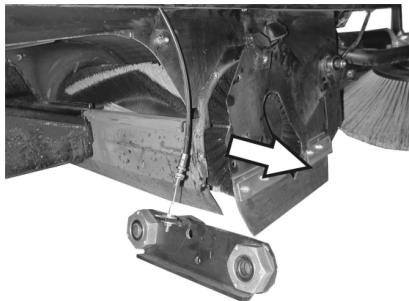

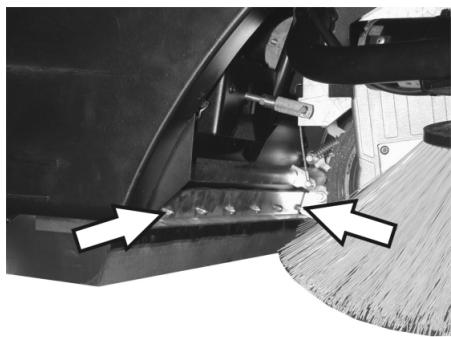

stiskněte pedál pojezdu a nechte zametací válec krátce se otáčet. Î Zametací válec nadzvedněte. Î Sešlápněte pedál určený ke zvedání klapky na hrubé nečistoty a přidržte jej stisknutý. Î Zařízením zacouvejte. Î Sejměte výkyvnou vidlici zametacího válce. Tvar sběrného prostoru představuje rovnoměrný čtyřúhelník o šířce mezi 50 a 70 mm. Upozornění:V důsledku plovoucího uložení zametacího válce se sběrný prostor při opotřebení kartáčů automaticky seřizuje. Při příliš silném opotřebení je třeba zametací válec vyměnit. Nastavení / výměna těsnicích lišt Î Zametací stroj odstavte na rovné ploše. Î Programový spínač nastavte na stupeň 1 (jízda). Zametací válec se zvedne. Î Klíčový spínač otočte do polohy "0" a klíč vytáhněte. Î Zařízení zabezpečte proti posunu klínem. Î Nádobu na nametené nečistoty na obou stranách mírně nadzvedněte a vytáhněte. Î Povolte upevňovací šrouby bočních obložení na obou stranách. Î Sejměte boční obložení. „ Přední těsnicí lišta Î Upevňovací matice přední těsnicí lišty trochu povolte, v případě výměny je odšroubujte. Î Našroubujte novou těsnicí lištu, matice ještě pevně neutahujte. Î Těsnicí lištu narovnejte. Î Vzdálenost těsnicí lišty od země nastavte tak, aby se při doběhu v intervalu 35 - 40 mm přemístila dozadu. Î Dotáhněte matice. CS - 8

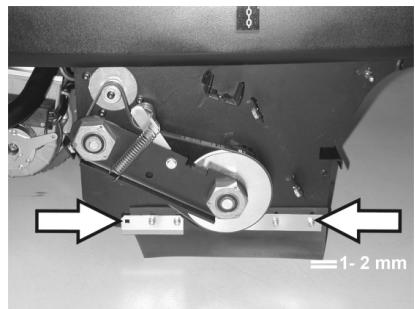

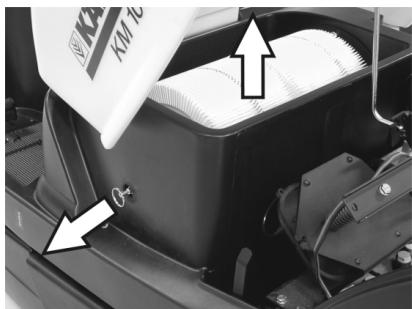

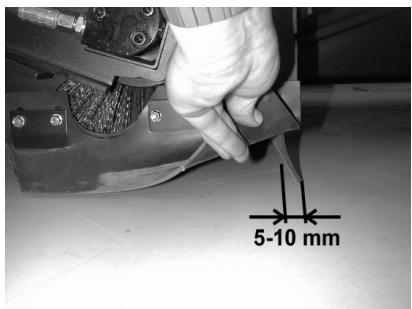

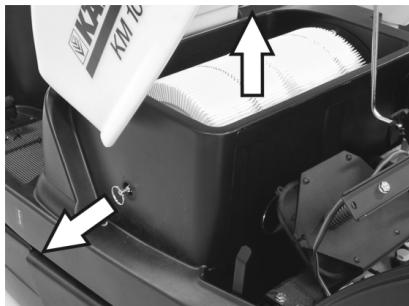

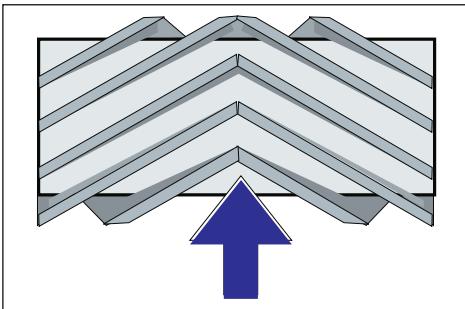

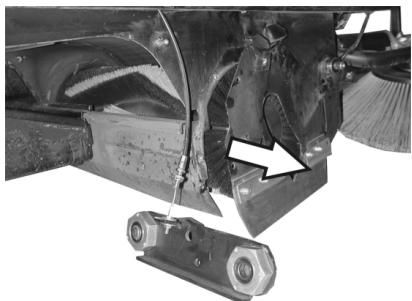

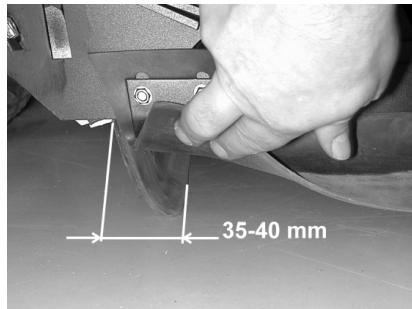

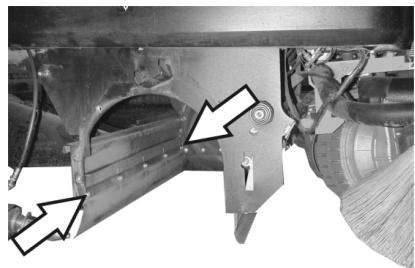

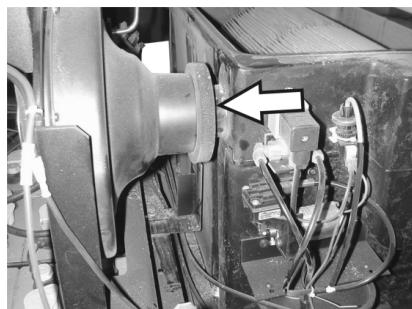

„ Zadní těsnící lišta Î Vzdálenost těsnicí lišty od země nastavte tak, aby se při doběhu v intervalu 5-10 mm přemístila dozadu. Î Při opotřebení vyměňte. Î Zametací válec vymontujte. Î Vyšroubujte upevňovací matice zadní těsnicí lišty. Î Našroubujte novou těsnicí lištu. „ Postranní těsnící lišty Î Vytáhněte madlo držáku filtru tak daleko, dokud je to možné a zaaretujte jej. Î Vyjměte lamelový filtr. Î Nasaďte nový filtr. Î Na straně pohonu nechte unašeč zapadnout do otvorů. Î Opět zaaretujte madlo čištění filtru. Upozornění: Při montáži nového filtru dohlížejte na to, aby lamely zůstaly nepoškozené. Î Zkontrolujte napnutí, opotřebení a poškození klínového řemene pohonu zametacího válce. Zkontrolujte těsnicí manžety Î Pravidelně kontrolujte správné usazení těsnicích manžet na sacím dmychadle. Výměna pojistek Vyměňte těsnění skříně filtru. Î Povolte šrouby na obou stranách krytování. Î Upevňovací matice postranní těsnicí lišty trochu povolte, v případě výměny je odšroubujte. Î Našroubujte novou těsnicí lištu, matice ještě pevně neutahujte. Î Dolů vsuňte podložku o síle 1-2 mm, kterou se nastaví vzdálenost od země. Î Těsnicí lištu narovnejte. Î Dotáhněte matice. Î Našroubujte boční obložení. Î Nádobu na nametené nečistoty vsuňte na obou stranách dovnitř a zajistěte. Výměna prachového filtru 몇 Upozornění Před zahájením výměny prachového filtru vyprázdněte nádobu na nametené nečistoty. Během prací na filtračním zařízení noste protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem. Î Klíčový spínač otočte do polohy "0" a klíč vytáhněte. Î stiskněte tlačítko nouzového vypnutí. Î Otevřete kapotu zařízení a podložte ji přídržnou tyčí.

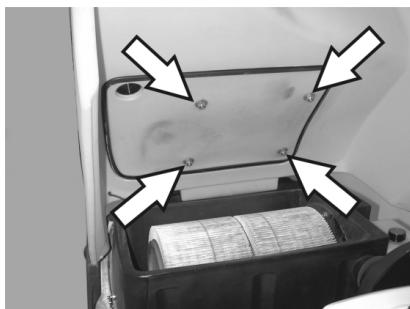

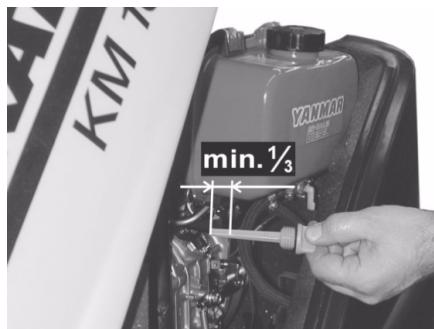

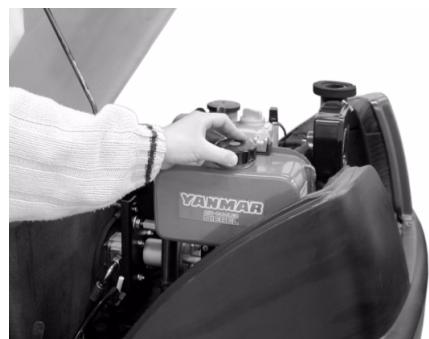

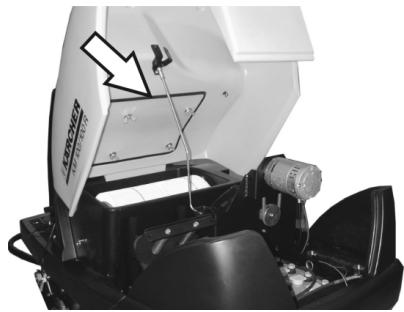

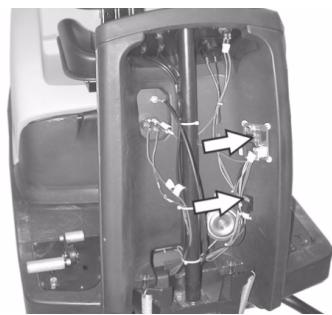

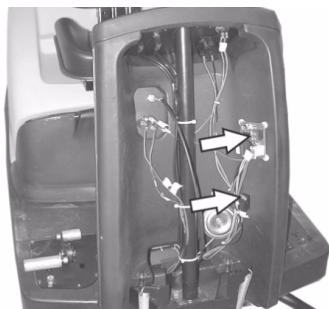

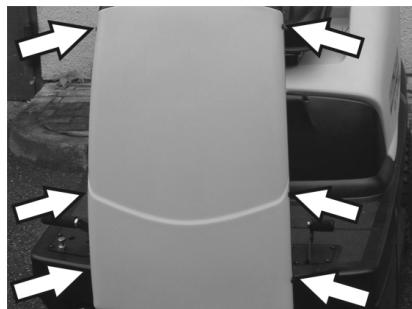

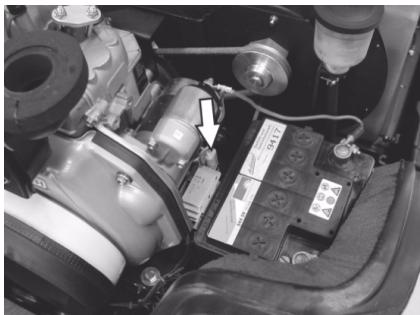

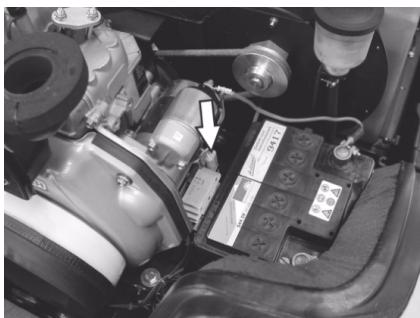

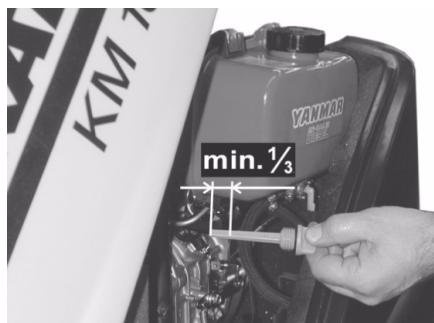

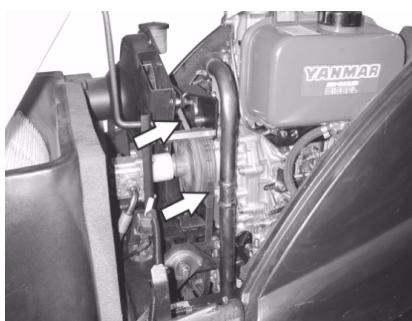

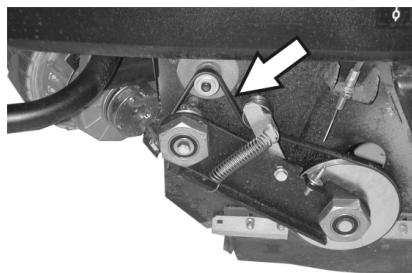

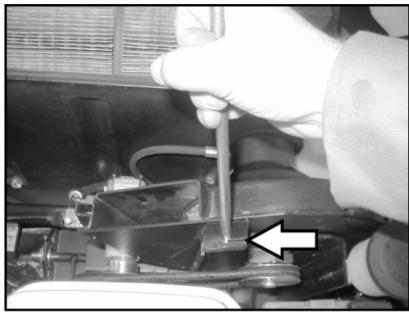

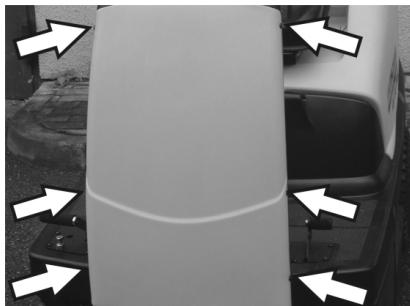

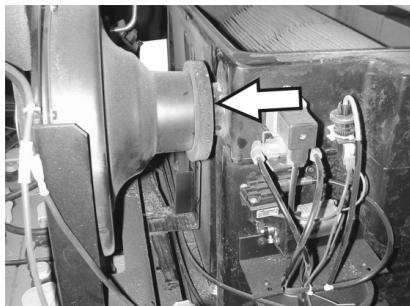

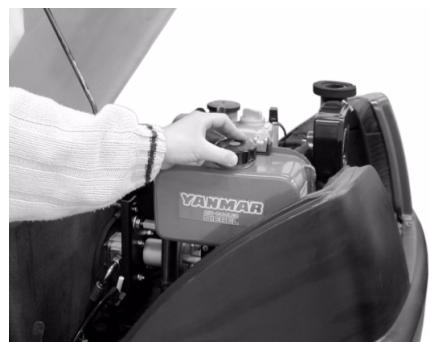

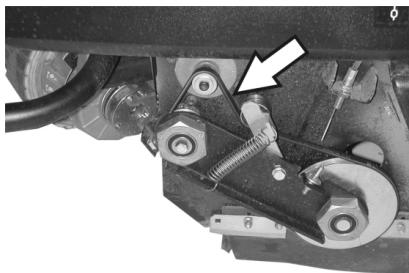

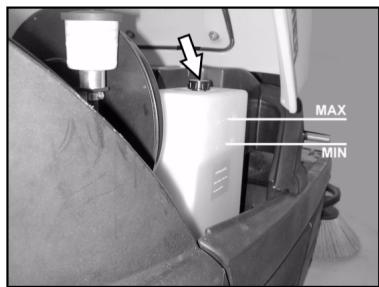

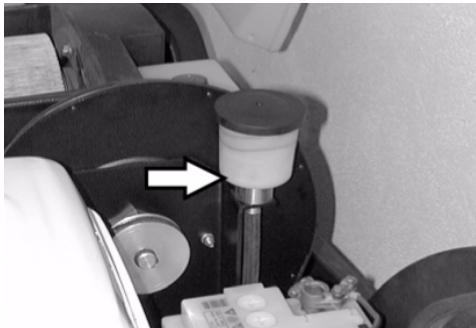

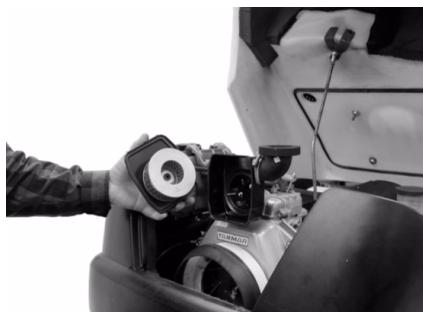

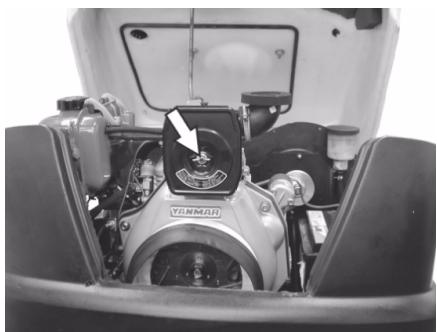

Î Vyjměte těsnění skříně filtru z drážky v kapotě zařízení. Î Nasaďte nové těsnění. Kontrola hnacího řemene Î Vadné pojistky vyměňte za nové. Î Čelní obložení nasaďte zpět. Î Zkontrolujte napnutí, opotřebení a poškození hnacího řemene (klínového řemene) sacího dmychadla. Î Pojistky elektrického startéru se nachází v prostoru motoru. Upozornění: Používejte pouze pojistky se stejnou jisticí hodnotou. CS - 9 Zkontrolujte hladinu oleje a doplňte olej. Informace Motor má spínač pro případ nedostatku oleje. Při nedostatečné hladině oleje se motor vypne a lze jej znovu spustit teprve po doplnění hladiny motorového oleje. Pozor! Nebezpečí popálení o horké plochy! Î Nechte motor vychladnout. Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej. Informace Stroj disponuje dvěma hydraulickými obvody: Obvod zametací hydraulika Příslušenství Postranní metla 6.905-986.0 Se standardní sadou žíní pro vnitřní a vnější plochy. Postranní metla 6.906-133.0 měkká Na jemný prach na vnitřních plochách, odolná vůči vlhkosti. Postranní metla tvrdá 6.906-065.0 K odstranění přilnavých nečistot ve vnějším prostoru, odolná vůči vlhkosti. Î Vytáhněte měrku oleje a zkontrolujte hladinu oleje: Minimální stav oleje 1/3. Î Pokud je hladina oleje pod 1/3, doplňte motorový olej až po horní hranu olejového plnicího otvoru. Î Čekejte nejméně 5 minut. Î Znovu zkontrolujte stav oleje. Výměna motorového oleje Pozor! Nebezpečí popálení o horké plochy! Î Vytáhněte olejovou měrku. Î Motorový olej vysajte čerpadlem na výměnu oleje 6.491-538 přes plnicí hrdlo oleje. Î Nový motorový olej doplňujte čistým čerpadlem na výměnu oleje 6.491-538 přes plnicí hrdlo oleje. Î Čekejte nejméně 5 minut. Î Znovu zkontrolujte stav oleje. Čištění a výměna vzduchových filtrů Î Zkontrolujte stav hydraulického oleje u zásobní nádrže. Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. Î Pokud je stav oleje příliš nízký, doplňte hydraulický olej plnicím hrdlem na vrchu nádoby. Obvod pohonu os Pozor Tuto zkoušku lze provádět jen na studeném motoru. Standardní zametací 6.906-375.0 válec Odolný vůči opotřebení a vlhkosti. S univerzální sadou žíní pro vnitřní a vnější čištění. Zametací válec, 6.906-533.0 měkký S přírodními žíněmi na zametání jemného prachu na hladkých podlahách ve vnitřním prostoru. Není odolný vůči vlhku a nehodí se na abrazivní povrchy. Zametací válec, tvrdý 6.906-532.0 K odstranění přilnavých nečistot ve vnějším prostoru, odolná vůči vlhkosti. Prachový filtr 6.414-532.0 Î Zkontrolujte stav oleje ve vyrovnávací nádobě. Î V případě potřeby opatrně doplňte olej. Î Povolte křídlové matice u nasávací nádoby. Î Vyjměte a zkontrolujte filtrační vložku. Î Vyčištěnou nebo novou filtrační vložku nasaďte do sacího držáku. Î Zašroubujte křídlovou matici. CS - 10

Pomoc při poruchách Nebezpečí Před veškerými údržbovými pracemi vypněte motor a vytáhněte klíč ze zapalování Nebezpečí úrazu! Před veškerými údržbovými a opravárenskými pracemi je třeba nechat zařízení dostatečně vychladnout. Porucha Přístroj nelze nastartovat Zařízení jede pouze pomalu Přístroj nezametá pořádně Přístroj práší Boční smeták se neotáčí. Špatné zametání na okrajích Zapínání bočního smetáku nebo zametacího válce nefunguje Nedostatečný sací výkon Kartáčový válec se neotáčí

Odstranění Posaďte se do sedadla řidiče, aktivuje se kontaktní spínač sedadla. Zkontrolujte obsah nádrže a stav oleje, v případě potřeby doplňte olej a palivo. Zkontrolujte pojistky. Zkontrolujte baterie, v případě potřeby je nabijte. Informujte zákaznickou službu firmy Kärcher Informujte zákaznickou službu firmy Kärcher Zkontrolujte opotřebení kartáčového válce a bočních košťat, případně vyměňte Kontrola klapky na hrubé nečistoty Zkontrolujte, zda nejsou opotřebené těsnící lišty, v případě nutnosti je nastavte nebo vyměňte. Zkontrolujte řemen pohonu zametání. Zkontrolujte těsnost podtlakového systému Informujte zákaznickou službu firmy Kärcher Vyprázdněte nádobu na nametené nečistoty Zkontrolujte hnací řemen pro sací turbínu Kontrola těsnicí manžety na sacím dmychadle Zkontrolujte, očistěte nebo vyměňte prachový filtr Zkontrolujte těsnění filtrační skříně Zavřete mokrý / suchý ventil. Zkontrolujte, zda nejsou opotřebené těsnící lišty, v případě nutnosti je nastavte nebo vyměňte. Informujte zákaznickou službu firmy Kärcher Zkontrolujte pojistku. Informujte zákaznickou službu firmy Kärcher Vyměňte boční košťata Zkontrolujte, zda nejsou opotřebené těsnící lišty, v případě nutnosti je nastavte nebo vyměňte. Informujte zákaznickou službu firmy Kärcher Zkontrolujte těsnost podtlakového systému Informujte zákaznickou službu firmy Kärcher Zkontrolujte těsnění filtrační skříně Kontrola těsnicí manžety na sacím dmychadle Zkontrolujte těsnost hadic sacího dmychadla. Namontujte správně lamelový filtr, viz část o výměně prachového filtru Informujte zákaznickou službu firmy Kärcher Ze zametacího válce odstraňte pásky nebo provázky Informujte zákaznickou službu firmy Kärcher CS - 11 Technické údaje KM 100/100 R D Údaje o zařízení Délka x Šířka x Výška Vlastní hmotnost Přepravní hmotnost Povolená celková hmotnost Jízdní rychlost Zametací rychlost Stoupání (max.) Průměr kartáčových válců Šířka zametacích válců Průměr bočních košťat Pracovní šířka bez postranní metly Pracovní šířka s 1 postranní metlou Pracovní šířka se 2 postranními metlami (dodatečná výbava) Objem nádoby na nametené nečistoty Druh krytí chráněný proti kapající vodě motor Typ Zdvihový objem Výkon max. Typ paliva Objem nádrže Ochrana Baterie Typ Druhy oleje motor Zametací hydraulika Pohon os Sada pneu na vozidle Velikost vpředu Tlak vzduchu vpředu Velikost vzadu Tlak vzduchu vzadu Brzda Provozní brzda Brzda

12V, 44Ah SAE 15W40 HVLP 46 SAE 10W-60 Filtrace a sání Filtrační plochý sáček filtr na jemný prach Kategorie použití filtr pro prachy neohrožující zdraví Jmenovitý podtlak sací systém Jmenovitý objemový proud sací systém Podmínky prostředí Teplota Vzdušná vlhkost, ne orosené Zjištěné hodnoty dle EN 60335-2-72 Emise hluku Hladina akustického tlaku LpA Kolísavost KpA Hladina akustického výkonu LWA + Kolísavost KWA Přístrojové vibrace Hodnota vibrace ruka-paže Sedadlo Kolísavost K CS - 12 -bar -bar 4.00-4 4.00-8

hydrostatické automaticky (pomocí pružiny)

ES prohlášení o shodě Záruka Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic ES. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost. V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům. Výrobek: Typ: Typ: zametací stroj s odsávacím zařízením nástavný přístroj 1.280-xxx 1.511-xxx Příslušné směrnice ES: 2006/42/ES (+2009/127/ES) 2004/108/ES 2000/14/ES Použité harmonizační normy EN 60335–1 EN 60335–2–72 EN 61000–6–2: 2005 EN 62233: 2008 Použité národní normy CISPR 12 Použitý postup posuzování shody: 2000/14/ES: Příloha V Hladinu akustického dB(A) KM 100/100 R D Namerenou: 99 Garantovanou 101 Podepsaní jednají v pověření a s plnou mocí jednatelství CEO Head of Approbation Osoba zplnomocněná sestavením dokumentace: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2010/07/14

hydrostatická automatická (s pružinou)
