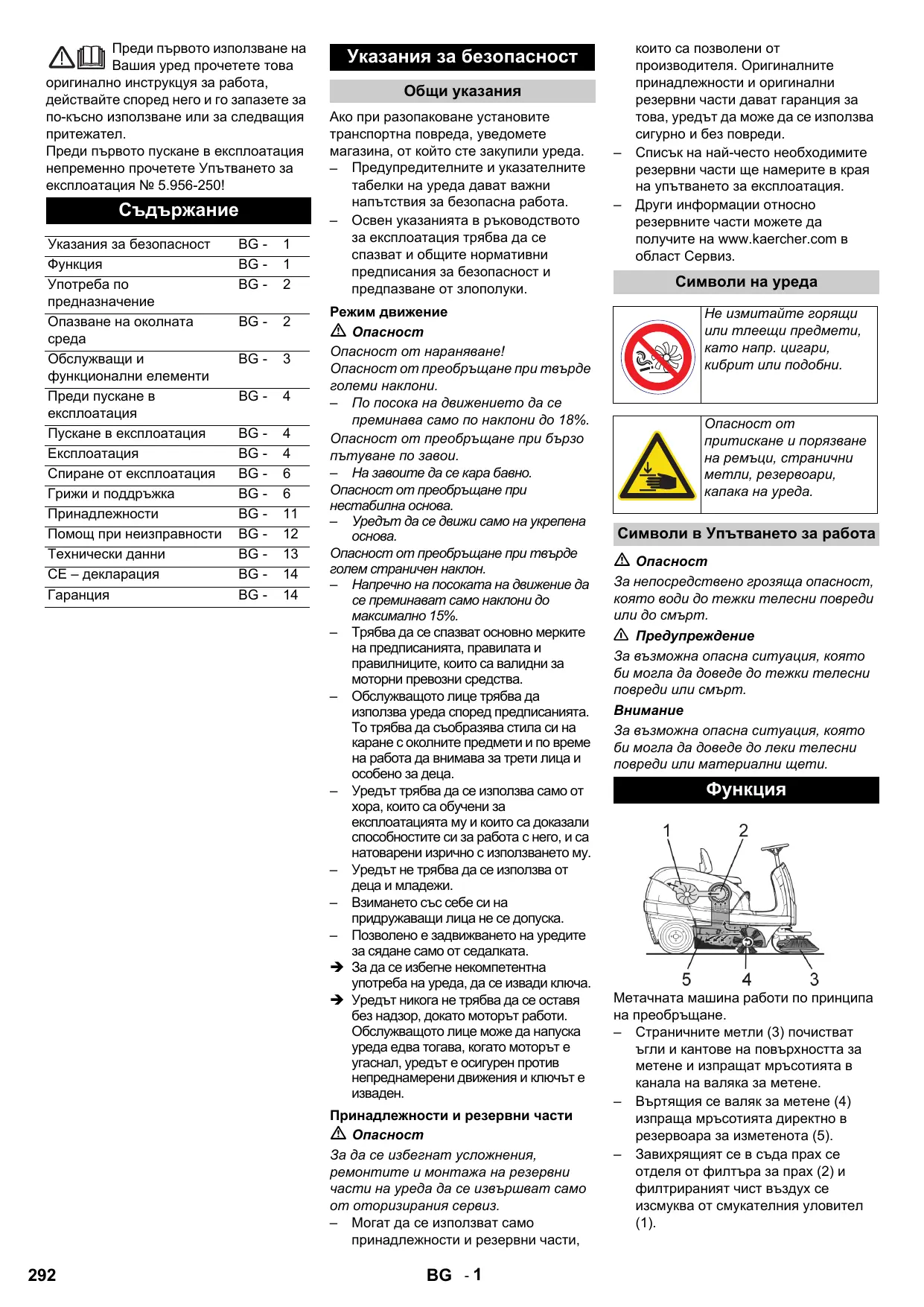

Указания за безопасност Употреба по предназначение Опазване на околната Обслужващи и функционални елементи Преди пускане в експлоатация Пускане в експлоатация Експлоатация Спиране от експлоатация Грижи и поддръжка Принадлежности Помощ при неизправности Технически данни СЕ – декларация

Указания за безопасност Общи указания Ако при разопаковане установите транспортна повреда, уведомете магазина, от който сте закупили уреда. – Предупредителните и указателните табелки на уреда дават важни напътствия за безопасна работа. – Освен указанията в ръководството за експлоатация трябва да се спазват и общите нормативни предписания за безопасност и предпазване от злополуки. Режим движение Опасност от нараняване! Опасност от преобръщане при твърде големи наклони. – По посока на движението да се преминава само по наклони до 18%. Опасност от преобръщане при бързо пътуване по завои. – На завоите да се кара бавно. Опасност от преобръщане при нестабилна основа. – Уредът да се движи само на укрепена Опасност от преобръщане при твърде голем страничен наклон. – Напречно на посоката на движение да се преминават само наклони до максимално 15%. – Трябва да се спазват основно мерките на предписанията, правилата и правилниците, които са валидни за моторни превозни средства. – Обслужващото лице трябва да използва уреда според предписанията. То трябва да съобразява стила си на каране с околните предмети и по време на работа да внимава за трети лица и особено за деца. – Уредът трябва да се използва само от хора, които са обучени за експлоатацията му и които са доказали способностите си за работа с него, и са натоварени изрично с използването му. – Уредът не трябва да се използва от деца и младежи. – Взимането със себе си на придружаващи лица не се допуска. – Позволено е задвижването на уредите за сядане само от седалката. Î За да се избегне некомпетентна употреба на уреда, да се извади ключа. Î Уредът никога не трябва да се оставя без надзор, докато моторът работи. Обслужващото лице може да напуска уреда едва тогава, когато моторът е угаснал, уредът е осигурен против непреднамерени движения и ключът е Принадлежности и резервни части За да се избегнат усложнения, ремонтите и монтажа на резервни части на уреда да се извършват само от оторизирания сервиз. – Могат да се използват само принадлежности и резервни части,

които са позволени от производителя. Оригиналните принадлежности и оригинални резервни части дават гаранция за това, уредът да може да се използва сигурно и без повреди. Списък на най-често необходимите резервни части ще намерите в края на упътването за експлоатация. Други информации относно резервните части можете да получите на www.kaercher.com в област Сервиз. Символи на уреда Не измитайте горящи или тлеещи предмети, като напр. цигари, кибрит или подобни. Опасност от притискане и порязване на ремъци, странични метли, резервоари, капака на уреда. Символи в Упътването за работа

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт. 몇 Предупреждение За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт. За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални щети.

Метачната машина работи по принципа на преобръщане. – Страничните метли (3) почистват ъгли и кантове на повърхността за метене и изпращат мръсотията в канала на валяка за метене. – Въртящия се валяк за метене (4) изпраща мръсотията директно в резервоара за изметенота (5). – Завихрящият се в съда прах се отделя от филтъра за прах (2) и филтрираният чист въздух се изсмуква от смукателния уловител (1). Употреба по предназначение Използвайте тази метачна машина само в съответствие със задачите в настоящото Упътване за експлоатация. Î Уредът с приспособленията за работа преди използване да се провери за безупречно състояние и експлоатационна сигурност. Ако уредът не е в отлично състояние, използването му е забранено. – Тази метачна машина е предназначена за метене на замърсени повърхности вътре и – Уредът не се допуска за движение по обществени улици. – Уредът не е подходящ за изсмукване на застрашаващи здравето прахове. – По уреда не трябва да се предприемат промени. – Никога не измитайте/засмуквайте експлозивни течности, възпламеняеми газове, както и не разредени киселини и разтворители! Към тях принадлежат бензин, разредители за бои или мазут, които при завихряне с въздуха за всмукване могат да образуват експлозивни пари или смеси, освен това ацетон, не разредени киселини и разтворители, тъй като тe атакуват използваните за уреда материали. – Не измитайте/засмуквайте горящи или тлеещи предмети. – Уредът е подходящ само за описаните в Упътването за експлоатация покрития. – Могат да се минава само по повърхности, позволени от предприемача или неговите упълномощени лица за използване на машините. – Забранява се престоя в опасни области. Забранена е работата във взривоопасни помещения. – По принцип важи: Леснозапалимите материали да се държат далече от уреда (Опасност от експлозия/

Опазване на околната среда Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаковките при домашните отпадъци, а ги предайте на вторични суровини с цел повторна Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm Подходящи настилки

Индустриални подове Циментови подове

Обслужващи и функционални елементи

Запалитерен ключ Филтър за прах Седалка (с контактен прекъсвач на Мокра/ суха клапа Капак на уреда Вложка на въздушния филтър Маслоизмерителна пръчка Метящ валяк Резервоар за изметеното (от двете Повдигане/ спускане на педала за клапана за груби отпадъци Странични метли Педал на газта Лицев кожух Обслужващ пулт Î Извадете дръжката от носача.

Програмен прекъсвач Почистване на филтъра Брояч на работните часове Цветно обозначение

Обслужващите елементи за процеса на обслужване са жълти. Обслужващите елементи за поддръжка и сервиз са светлосиви. Отваряне/затваряне на капака на

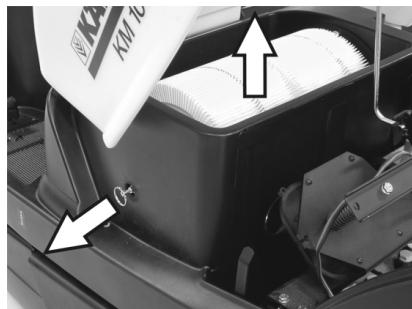

Опасност от прищипване при затваряне на капака на уреда. Затова спускайте бавно капака на уреда. Î Капака на уреда да се отвори от предвиденото за целта удълбочение за хващане (издърпване нагоре).

BG - 3 Î Поставете дръжката в мястото за поставяне на смукателния уловител. Î За затваряне на капака на уреда изтеглете дръжката от мястото за поставяне и я фиксирайте в носача на капака на уреда. Преди пускане в експлоатация

Опасност от нараняване и повреда! Не използвайте вилков транспортьор за разтоварване на уреда. При товарене подхождайте както Î Разрежете опаковащата лента от пластмаса и отстранете фолиото. Î Отстранете закрепването на обтягащата лента на точките на Î Четирите обозначени летви на пода на палета са закрепени с винтове. Да се развият тези летви. Î Летвите да се поставят на ръба на палета. Летвите да се насочат така, че да стоят преди краищата на уреда. Закрепете летвите с

Задвижване на метачната машина със собствен ход Î Фиксирайте лост свободен ход в долния отвор. Режим движение в готовност за експлоатация. Î Затворете капака на уреда. Уредът е в готовност за движение. Î Отворете капака на уреда, поставете

Общи указания Î Метачната машина се поставя върху равна плоскост. Î Извадете ключа.

Зареждане на уреда с гориво Опасност от експлозия! – Позволено е използването само на посоченото в Инструкцията за употреба гориво. – Да не се зарежда в затворени – Забраняват се пушене и открит – Внимавайте горивото да не попада на горещи повърхности. Î Да се изключи мотора. Î Отворете и осигурете капака на

Î Развийте малко крилчатите гайки на шините на седалката. Î Плъзнете седалката в съответната Î Затегнете крилчатите гайки. Указание: Ако диапазонът на регулиране не е достатъчен, съществува още една възможност за регулиране. Î Развите 4-те болта на плочата на контактния прекъсвач на седалката. Î Отстранете плочата. Î Наклонете седалката напред. Задвижване на метачната машина без собствено задвижване Опасност от нараняване! Преди избор на свободен ход уреда да се осигури против самопроизволно предвижване. Î Отворете и осигурете капака на Î Фиксирайте лост свободен ход в горния отвор. По този начин режим движение не функционира. Î Затворете капака на уреда. Уредът може да се бута. Не движете метачната машина без собствено задвижване на дълги разстояния и не по-бързо от 6 км/ч. Да се настрои седалката на

Пускане в експлоатация Î Приложените в опаковката греди за укрепване избутайте под рампата. Î Отстранете дървените трупчета за фиксиране на колелата и ги пъхнете под рампата.

Експлоатация Î Проверете съдържанието на гориво от индикацията на резервоара. Î Да се отвори капачката за Î Зареждане на дизелово гориво. Î Резервоара да се пълни максимум до 1 см под долния ръб на гърловината за пълнене. Î Избършете изтеклото навън гориво, махнете фунията и затворете капачката на резервоара. Î Затворете капака на уреда. BG - 4 Î Развийте 4-те болта на закрепването на седалката. Î Изместете седалката и я затегнете. Î Монтирайте платката на контактния прекъсвач на седалката.

Да се изберат програми Пътуване на уреда

Опасност от спъване! Не се изправяйте при придвижване. Опасност от нараняване! При отворен клапан за груби отпадъци метящият валяк може да изхвърли напред камъни или чакъл. Внимавайте да не се застрашават хора, животни или

Да не се метат ленти за опаковане, тел или подобни, това може да доведе до увреждане на механиката на

За да се избегне увреждане на пода, метачната машина да не се задейства Указание: За да се постигне оптимален резултат при почистване, скоростта на движение трябва да се адаптира към даденостите. Указание: По време на експлоатацията резервоарът за изметеното трябва да се изпразва редовно. Указание: При почистване на повърхности спуснете само метящия Указание: При почистване на странични ръбове допълнително да се наклонят страничните метли. Пътуване напред

Пътуване до мястото на приложение. Метене с метящ валяк Метящият валяк се спуска. Метящият валяк и страничните метли се въртят. Метене със странични метли Метящият валяк и страничните метли се спускат. Стартиране на уреда Уредът е оборудван с постелка на контактния прекъсвач. При напускане на седалката на водача уредът се изключва и застопоряващата спирачка затваря автоматично. Отваряне на крана за гориво Î Отворете и осигурете капака на

Режим метене Î Натиснете бавно „напред“ педала за Пътуване напред Опасност от нараняване! При пътуване назад не трябва да възниква опасност за трети лица, при необходимост нека някой Ви дава

Метене с метящ валяк Î Програмния прекъсвач да се постави на Степен 2. Метящият валяк се спуска. Метящият валяк и страничните метли се въртят. Î Избутайте лоста в посока "ON". Î Затворете капака на уреда. Стартиране на уреда Î Седнете на седалката на водача. Î НЕ задействайте педала за Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Î Натиснете бавно „назад“ педала за

Поведение при пътуване – С педалите за газта скоростта на пътуване може да се регулира безстепенно. – Избягвайте обратното задействане на педала, тъй като хидравличната уредба може да се повреди. – При спадане на мощността по наклони педала за движение може леко да се намали. Î Да се отпусне педала за движение, уредът спира самостоятелно и остава спрян. Î Завъртете ключа на запалването след позиция 1. Î Щом уредът се стартира, пуснете ключа на запалването. Никога не задействайтестартера подълго от 10 секунди. Преди повторно задействане на стартера изчакайте поне 10 секунди.

Преминаване на препятствия Минаване върху стоящи на место препятствия до 50 мм: Î Да се настъпват бавно и внимателно в посока напред. Минаване върху стоящи на место препятствия над 50 мм: Î Може да се преминава върху препятствията само с помощта на подходяща рампа. BG - 5 Метене с повдигнат клапан за груби Указание: За измитане на по-големи части до височина от 60 mm, напр. кутийки от напитки, за кратко трябва да се повдигне клапана за груби отпадъци. Повдигане на клапана за груби Î Натиснете педала за клапана за груби отпадъци и го задръжте Î За спускане свалете крака си от Указание: Оптимален резултат от почистването може да се постигне само при напълно спуснат клапан за груби Метене със странични метли Î Програмния прекъсвач да се постави на Степен 3. Страничните метли както и метящият валяк се спускат. Указание: Метящият валяк и страничните метли заработват автоматично. Измитане на сухи подове Указание: По време на експлоатацията резервоарът за изметеното трябва да се изпразва редовно. Указание: По време на експлоатацията филтърът за прах трябва да се почиства

Î Затваряне на мокра/ суха клапа. Метене на влакнести и сухи отпадъци (напр. суха трева, слама) Î Отваряне на мокра/ суха клапа. Указание: Така се избягва запушване на филтърната система. Измитане на влажни и мокри подове Î Отваряне на мокра/ суха клапа. Указание: По този начин филтърът се предпазва от влагата. Пречиствател на филтъра – Включване на ръчното почистване на филтъра. Опасност от нараняване и повреда! При транспорт имайте пред вид теглото на уреда. Î Завъртете ключа за запалванете но "0" и извадете ключа. Î Уреда да се осигури с клинове на Î Уреда да се осигури с обтягащи колани или въжета. Î При транспорт в автомобили осигурявайте уреда съгласно валидните директиви против плъзгане и преобръщане. Î Натиснете бутона за почистване на филтъра. Филтърът се почиства в продължение на 15 секунди. Да се изпразни резервоара за Указание: Изчакайте да приключи почистването на филтъра и прахът да се слегне, преди да отворите или изпразните резервоара за изметеното. Î Повдигнете леко резервоара за изметеното и го извадете. Î Да се изпразни резервоара за изметеното. Î Поставете резервоара за изметеното и го фиксирайте. Î Изпразнете срещуположния резервоар за изметеното. Указание: Да се спазват маркировките за областите на закрепване на основната рамка (верижни символи). За товарене и разтоварване уреда може да се използва само по наклони до макс. 18%. Î Затворете крана за гориво. Î Изпразнете резервоара за гориво.

Опасност от нараняване и повреда! При съхранение имайте пред вид теглото на уреда. Изключете уреда. Спиране от експлоатация Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Страничните метли и метящия валяк се повдигат. Î Завъртете ключа за запалванете но "0" и извадете ключа. Указание:След изключване на уреда филтъра за прах се почиства автоматично прибл. 15 секунди. През това време не отваряйте капака на Указание: Уредът е оборудван с автоматична застопоряваща спирачка, която става активна след изключване на мотора и при напускане на седалката. Ако машината за метене няма да се използва по-дълго време, моля да се спазят следните точки: Î Метачната машина се поставя върху равна плоскост. Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Метящият валяк и страничните метли се повдигат, за да не се повредят четките. Î Завъртете ключа за запалванете но "0" и извадете ключа. Î Метачната машина да се осигури от самопроизволно предвижване. Î Метачната машина да се почисти отвътре и отвън. Î Уреда да се съхрани на защитено и сухо място. Î Резервоара за гориво да се напълни до горе и да се затвори крана за Î Смяна на моторното масло Î Да се разкачи акумулатора. Î Да се зарежда акумулатора на прибл. 2 месеца. Грижи и поддръжка Общи указания Î Преди почистване и поддръжка на уреда, смяна на части или преминаване към друга функция изключете функцията на уреда, извадете ключа и изтеглете щепсела на акумулатора респ. свалете акумулатора. Î При работа по електрическата уредба да се извади щекера на акумулатора респ. да се откачи акумулатора. – Ремонти трябва да се извършват само от оторизирани сервизи или от специалисти в тази област, които са запознати с всички предписания за – Сменящиге местото си промишлени уреди подлежат на проверка относно сигурността съгласно VDE 0701. – Използвайте само предвидените с уреда или посочени в Упътването за експлоатация метящи валяци/ странични метли. Използването на други метящи валяци/странични метли може да намали сигурността.

Опасност от повреда! Не трябва да почиствате уреда с маркуч или с водна струя под налягане (опасност от късо съединение или от други повреди). Вътрешно почистване на уреда Опасност от нараняване! Да се носят прахозащитна маска и защитни очила. Î Отворете капака на уреда, поставете Î Уреда да се почисти с парцал. Î Уреда да се продуха с въздух под Î Затворете капака на уреда. Указание: Филтърът за прах може да бъде измит. Преди повторното му поставяне филтърът трябва да е изсъхнал напълно. Външно почистване на уреда Î Уредът да се почисти с влажен, натопен в мека почистваща луга Указание: Да не се използват агресивни почистващи средства. Î Затворете крана за гориво. BG - 6

Интервали на поддръжка Дейности по поддръжката Указание: Броячът на работните часове дава времето на интервалите на

Подготовка: Î Метачната машина се поставя върху равна плоскост. Î Ключ запалване да се завърти на "0" и да се извади ключа. Поддръжка от страна на клиента Ежедневна поддръжка: Î Метящия валяк и страничните метли да се проверяват за изтриване и завити ленти. Î Проверете налягането на гумите. Î Да се проверява функцията на всички обслужващи елементи. Ежеседмична поддръжка: Î Проверка на бронираните жила и подвижните части за лесна подвижност. Î Да се провери регулирането и износването на уплътняващите пластини в диапазона на метене. Î Проверете филтъра за прах и при необх. почистете тялото на филтъра. Î Проверете вакуумната система. Поддръжка на всеки 100 работни часа. Î Проверете функцията на контактния прекъсвач на седалката. Î Да се проверят напрежението, износването и функцията на задвижващите ремъци (клинови ремъци и кръгли ремъци). Поддръжка според износването: Î Смяна на уплътняващи пластини. Î Смяна на метящия валяк. Î Смяна на страничните метли. Указание: Описанието вижте в глава Дейности по поддръжката. Указание:Всички сервизни работи и работи по поддръжката при поддръжка от клиента трябва да се извършват от квалифициран специалист. При необходимост по всяко време може да се привлече специалист на Kдrcher. Поддръжка от страна на сервизното обслужване на клиенти Поддръжка след 8 работни часа: Î Да се проведе първа инспекция. Поддръжка след 20 работни часа Поддръжка на всеки 100 работни часа Поддръжка на всеки 300 работни часа Поддръжка на всеки 500 работни часа Поддръжка на всеки 1000 работни часа Поддръжка на всеки 1500 работни часа Указание: За да се запазят гарантийните претенции, по време на периода на гаранция всички сервизни и поддържащи дейности трябва да се извършват от оторизиран сервиз на Karcher съгласно книжката за техническо обслужване. Общи указания за сирурност Опасност от нараняване! Моторът на почистването на филтъра се нуждае от прибл. 15 секунди движение по инерция след изгасяне. В този период от време не отваряйте капака на уреда. Опасност от нараняване! Преди всякакви дейности по поддръжката и ремонта оставяйте уреда да се охлади достатъчно. Проверете налягането на гумите Î Метачната машина се поставя върху равна плоскост. Î Уред за проверка на налягането на въздуха да се подвърже на вентила Î Да се провери налягането на въздуха и при необходимост да се коригира. Î Налягането на въздуха на задните гуми да се настрои на 6 bar. Смяна на гума

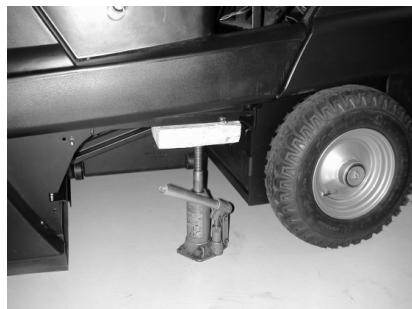

Опасност от нараняване! Î Метачната машина се поставя върху равна плоскост. Î Извадете ключа. Î При работи по ремонта на обществени улици в опасни области от непрекъснато движение носете сигнално облекло. Î Долната част да се провери за стабилност. Уреда да се осигури допълнително с подложен клин против произволно движение. Проверка на гумите Î Ходовата повърхност на гумите да се провери за проникнали предмети. Î Да се отстранят предметите. Î Да се използват подходящи ремонтни средства за гуми от търговската мрежа. Указание:Да се спазват препоръките на съответния производител. Възможно е продължаване на пътуването при спазване на данните на производителя на продукта. Колкото е възможно поскоро да се извърши смяна на гумите респ. смяна на колелата. Î Повдигнете леко резервоара за изметеното на съответната страна и го извадете. Î Развийте болта на колелото. Î Поставете автомобилния крик. Място за поставяне на автомобилния крик (задни колела) Î Уреда да се повдигне с автомобилен Î Отстранете болта на колелото. Î Да се свали колелото. Î Да се постави резервното колело. Î Завийте болта на колелото. Î Уреда да се спусне с автомобилен Î Затегнете болта на колелото. Î Поставете резервоара за изметеното и го фиксирайте. Указание: Да се използва подходящ автомобилен крик от търговската Проверка на вакуумната система – Допълнително включване на системата за метене се извършва с помощта на вакуумната система. – Ако страничната метла или метящият валяк не могат да бъдат спуснати, вакуумните кутии трябва да се проверят за правилното свързване на гъвкавите тръбопроводи, евентуално да се постави съответният маркуч. – Ако обаче страничната метла или метящият валяк не могат да бъдат спуснати, вакуумната система не е херметична. В такъв случай трябва да уведомите сервиза. Извод за маркуч към вакуумната кутия на свалянето на страничната метла Изводи за маркуч към вакуумната кутия на свалянето на метящия валяк

BG - 7 Изводи за маркуч към вакуумната помпа и към вакуумната кутия (резервоар) Указание: Вакуумната помпа работи само, когато в система се изгради вакуум. Ако помпата работи постоянно, трябва да уведомите сервиза. Смяна на странични метли Î Метачната машина се поставя върху равна плоскост. Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Страничните метли се повдигат. Î Ключовия прекъсвач да се завърти на "0" и да се извади ключа. Î Развийте 3 закрепващи винта на долната страна. Î Свалете износените странични Î Поставете нова странична метла на мястото за захващане и я завинтете. Проверка на метящия валяк Î Метачната машина се поставя върху равна плоскост. Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Метящият валяк се повдига. Î Ключовия прекъсвач да се завърти на "0" и да се извади ключа. Î Уреда да се осигури с клин против самопроизволно предвижване. Î Повдигнете леко резервоара за изметеното от двете страни и го Î Отстранете лентите и шнуровете от метящия валяк. Да се смени метящия валяк Необходима е смяна, когато износването на четките води до видимо влошаване на резултата от метенето. Î Метачната машина се поставя върху равна плоскост. Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Метящият валяк се повдига. Î Ключовия прекъсвач да се завърти на "0" и да се извади ключа. Î Уреда да се осигури с клин против самопроизволно предвижване. Î Повдигнете леко резервоара за изметеното от двете страни и го

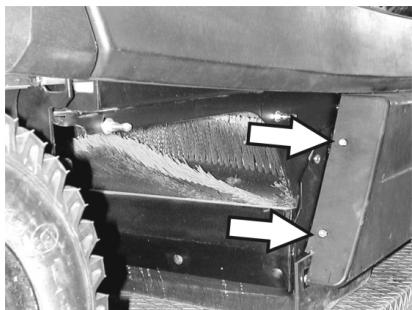

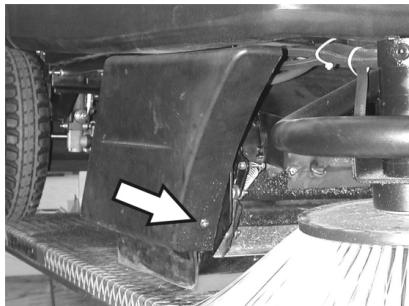

Î Развийте предния болт за закрепване на дясната странична

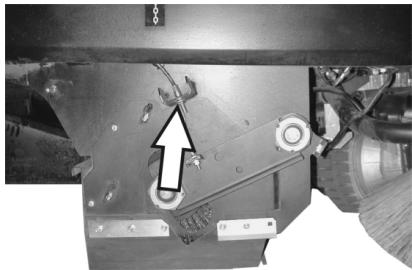

Î Развийте задните болтове за закрепване на дясната странична Î Свалете страничната облицовка. Î Развийте болтовете. Î Разхлабете болта за закрепване на бронираното жило и откачете бронираното жило. Î Развийте болта от точката на въртене на кобилицата на метящия

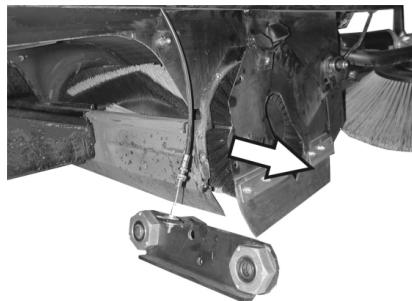

BG - 8 Î Извадете кобилицата на метящия

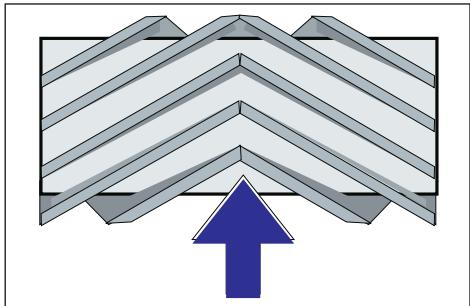

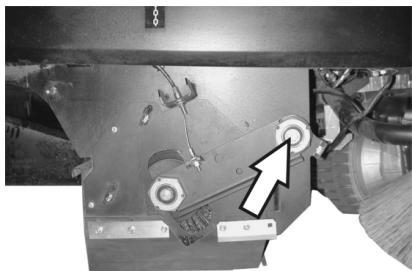

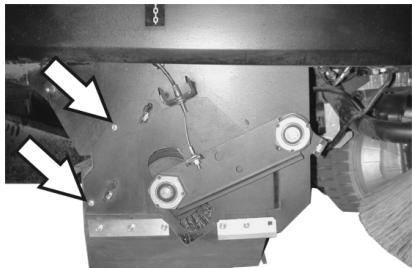

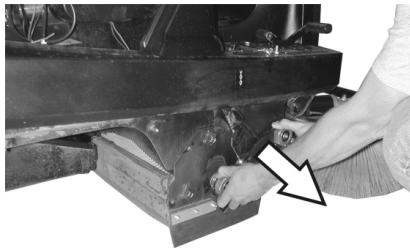

Î Свалете капака на метящия валяк. Î Свалете метящия валяк. Монтажно положение на метящия валяк по посока на движението Î Избутайте новия метящ валяк в кутията на метящия валяк и го поставете на задвижващия палец. Указание: При монтажа на новия метящ валяк внимавайте за положението на комплекта четки с четина. Указание: Настройте бронираното жило така, че метящият валяк да се повдига на около 10 mm от пода. Î Поставете капака на метящия валяк. Î Поставете кобилицата на метящия Î Окачете бронираното жило. Î Затегнете болтовете за закрепване. Î Завийте страничната облицовка. Î Поставете резервоара за изметеното на двете страни и го фиксирайте. Проверка на рефлектора за метене на метящия валяк Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Метящият валяк и страничните метли се повдигат. Î Метачната машина да се закара на равно и гладко място, което е покрито с прах или тебешир така, че да се вижда. Î Програмния прекъсвач да се постави на Степен 2. Метящият валяк се спуска. Задействайте леко педала за

движение и оставете за кратко време метящият валяк да се върти.. Î Повдигане на метящия валяк. Î Задействайте педала за повдигане на клапана за груби отпадъци и задръжте педала натиснат. Î Карайте уреда на заден ход.

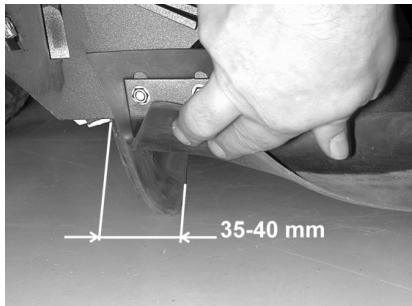

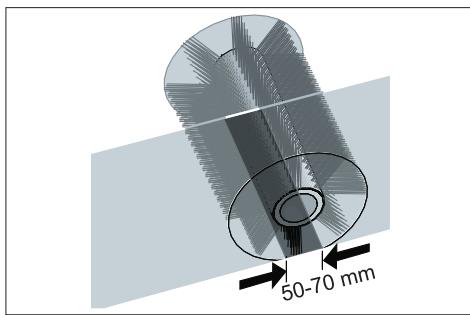

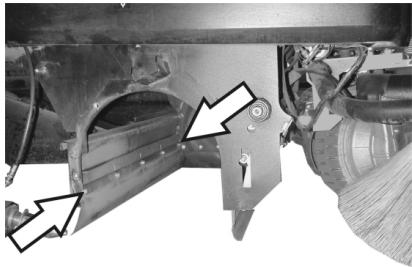

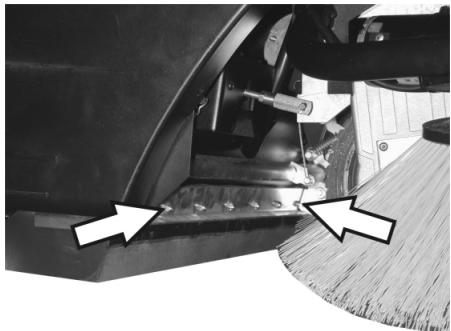

Î Насочете уплътняващата пластина. Î Разстоянието от пода на уплътнителната лайсна регулирайте така, че тя да се обръща назад с движение по инерция от 35-10 мм. Î Затегнете гайките. „ Задна уплътняваща пластина Формата на рефлектора за метене образува правилен правоъгълник, който е широк между 50-70 mm. Указание: Благодарение на плаващите опори на валяка за метене при износване на четината рефлекторът за метене се отрегулира автоматично. При твърде силно износване метящия валяк трябва да се смени. Настройка и смяна на уплътняващите Î Метачната машина се поставя върху равна плоскост. Î Програмния прекъсвач да се постави на Степен 1 (придвижване). Метящият валяк се повдига. Î Ключовия прекъсвач да се завърти на "0" и да се извади ключа. Î Уреда да се осигури с клин против самопроизволно предвижване. Î Повдигнете леко резервоара за изметеното от двете страни и го Î Развийте закрепващите болтове на страничните облицовки на двете Î Свалете страничните облицовки. „ Предна уплътняваща пластина Î Развийте малко закрепващите гайки на предната уплътнителна лайсна, за смяна ги развийте. Î Завинтете нова уплътнителна лайсна и гайките, още не ги

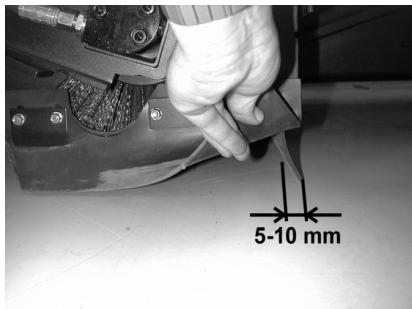

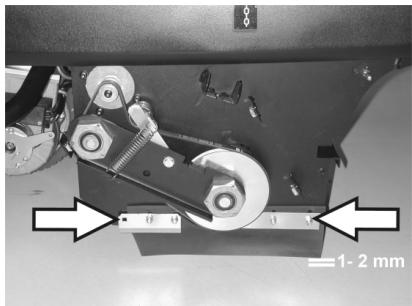

Î Разстоянието от пода на уплътнителната лайсна регулирайте така, че тя да се обръща назад с движение по инерция от 5-10 мм. Î При износване ги сменете. Î Демонтирайте метящия валяк. Î Развинтете закрепващите гайки на задната уплътнителна лайсна. Î Завийте нова уплътняваща „ Странични уплътняващи пластини Î Разхлабете малко закрепващите гайки на страничната уплътнителна лайсна, за смяна ги развийте. Î Завинтете нова уплътнителна лайсна и гайките, още не ги Î Поставете отдолу подложка с дебелина 1 - 2 mm, за да настроите разстоянието до пода. BG - 9 Насочете уплътняващата пластина. Затегнете гайките. Завийте страничните облицовки. Поставете резервоара за изметеното на двете страни и го фиксирайте. Смяна на филтъра за прах 몇 Предупреждение Преди началото на смяна на филтъра за прах изпразнете резервоара за изметеното. При работа по системата на филтъра носете прахозащитна маска. Спазвайте мерките за безопасност при работа с фин прах. Î Ключовия прекъсвач да се завърти на "0" и да се извади ключа. Î Натиснете бутон аварийно изключване. Î Отворете капака на уреда, поставете

Î Изтеглете дръжката колкото е възможно и я фиксирайте. Î Свалете ламеления филтър. Î Поставете нов филтър. Î Фиксирайте местата за захващане в отворите на страната на задвижването. Î Фиксирайте отново дръжката на почистването на филтъра. Указание: При монтажа на новия филтър внимавайте за това, ламелите да не се повредят. Смяна на уплътнението на кутията на

Î Свалете уплътнението на кутията на филтъра от глъба на капака на Î Поставете ново уплътнение. Î Изсмучете моторното масло с помпа за смяна на масло 6.491-538 през гърловината за пълнене на масло. Î Налейте новото моторно масло с чиста помпа за смяна на масло 6.491-538 през гърловината за пълнене на масло. Î Да се изчака минимум 5 минути. Î Отново проверете нивото на моторното масло. Проверка задвижващи ремъци Î Проверете задвижващите ремъци (клинови ремъци) на смукателния уловител за напрежение, износване и увреждания. Î Проверете клиновите ремъци на задвижването на метящия валяк за напрежение, износване и увреждания. Проверете уплътнителната маншета Î Проверявайте редовно правилното прилягане на уплътнителната

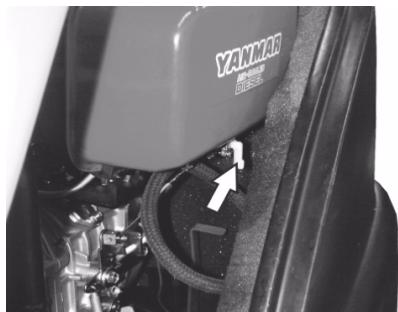

Î Сменете дефектните предпазители. Î Отново поставете предната

Î Предпазителят на електростартера се намира в отделението на Указание: Използвайте само предпазители със същата предпазна Да се провери нивото на моторното масло и да се долее масло. Моторът разполага с ключ за недостиг на масло. При недостатъчно ниво на запълване моторът се изключва и може да се стартира едва след напълване на моторно масло. Опасност от изгаряне поради горещи повърхности! Î Мотора да се остави да се охлади. Смяна на предпазители Î Развийте болтовете от двете страни на обтекателя. Î Извадете маслоизмерителната пръчка и проверете нивото на маслото: Съдържание минимум 1/3. Î Ако нивото на маслото е под 1/3, долейте маслото на двигателя до долния ръб на отвора за пълнене. Î Да се изчака минимум 5 минути. Î Отново проверете нивото на моторното масло. Смяна на моторното масло Опасност от изгаряне поради горещи повърхности! Î Да се извади маслоизмерителната

BG - 10 Почистване и смяна на въздушния

Î Развийте крилчатите гайки на засмукващия резервоар. Î Извадете филтърната вложка и я Î Почистената или нова филтърна вложка да се постави в засмукващия Î Да се завие крилчатата гайка. Проверка нивото на хидравличното масло и допълване на хидравлично

Машината разполага с два хидравлични циркулиращи кръга: Циркулиращ кръг хидравлика на

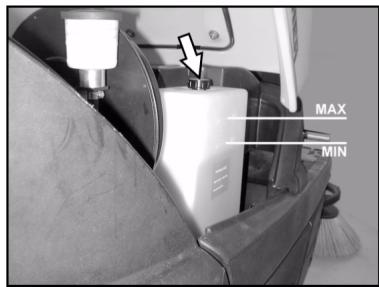

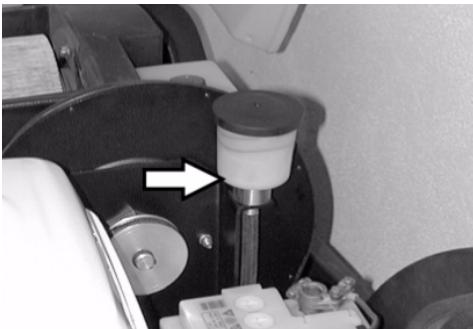

Î Проверете нивото на хидравличното масло на запасния резервоар. Нивото на маслото трябва да бъде между маркировка „МИН“- и „МАКС“. Î Ако нивото на маслото е твърде ниско, долейте хидравлично масло през гърловината за пълнене горе на резервоара.

Циркулиращ кръг задвижване на

Тази проверка трябва да се извършва само при студен мотор. Принадлежности Странични четли 6.905-986.0 Със стандартни косми на четката за вътрешно и външно почистване. Странични метли, 6.906-133.0 За фин прах при вътрешно почистване, устойчив на мокрене. Î Проверете нивото на маслото на изравнителния кръг. Î При необходимост допълнете внимателно масло. Странични метли, 6.906-065.0 За отстраняване на упорити замърсявания навън, устойчив на Стандартен метящ 6.906-375.0 Устойчив на износване и на мокрене. Универсални косми на четката за вътрешно и външно почистване. Метящ валяк, мек 6.906-533.0 С естествена четина специално за почистване на фин прах от гладки подове във вътрешни области. Не е устойчив на мокрене, не е за абразивни повърхности. Метящ валяк, твърд 6.906-532.0 За отстраняване на упорити замърсявания навън, устойчив на Филтър за прах

6.414-532.0 BG - 11 Помощ при неизправности Преди всички дейности по поддръжката изключвайте двигателя и изваждайте ключа за запалването Опасност от нараняване! Преди всякакви дейности по поддръжката и ремонта оставяйте уреда да се охлади достатъчно. Неизправност Отстраняване Уредът не може да се стартира Седнете на седалката на водача, контактният прекъсвач на седалката се активира Проверете съдържанието на резервоара и нивото на маслото, при необходимост долейте масло и гориво. Проверете предпазителите. Проверете акумулатора, при необходимост го заредете. Уведомете сервиза на Kдrcher Уредът се движи много бавно Уведомете сервиза на Kдrcher Метящия валяк и страничните метли да се проверят за износване, при необходимост да се Уредът не мете правилно Проверете функцията на клапан груби отпадъци Уплътняващите пластини да се проверят за износване, при необходимост да се настроят или да се сменят Проверете ремъка на задвижването на метенето. Проверете вакуумната система за херметичност Уведомете сервиза на Kдrcher Уредът запрашава Да се изпразни резервоара за изметеното Да се проверят задвижващите ремъци за смукателния уловител Проверете уплътнителната маншета на смукателния уловител Да се провери филтъра за прах, да се почисти или да се смени Проверка на уплътнението на кутията на филтъра Затваряне на мокра/ суха клапа. Уплътняващите пластини да се проверят за износване, при необходимост да се настроят или да се сменят Уведомете сервиза на Kдrcher Страничната метла не се върти Проверете предпазителя. Уведомете сервиза на Kдrcher Лошо метене по ръбовете Смяна на страничните метли Уплътняващите пластини да се проверят за износване, при необходимост да се настроят или да се сменят Уведомете сервиза на Kдrcher Допълнителното включване на Проверете вакуумната система за херметичност странични метли или на метящи Уведомете сервиза на Kдrcher валяци не функционира Недостатъчна мощност на Проверка на уплътнението на кутията на филтъра Проверете уплътнителната маншета на смукателния уловител Проверете маркучите и смукателния уловител за плътност. Монтирайте правилно ламеления филтър, вижте смяна на филтъра за прах Уведомете сервиза на Kдrcher Метящият валяк не се върти Отстранете лентите и шнуровете от метящия валяк Уведомете сервиза на Kдrcher BG - 12

Технически данни KM 100/100 R D Данни за уреда Дължина x широчина x височина Тегло без товар Тегло при транспорт Допустимо общо тегло Скорост на движение Скорост на метене Способност за изкачване (макс.) Диаметър метящ валяк Широчина на метящия валяк Диаметър странични метли Работна широчина без странични метли Работна широчина с 1 странична метла Работна ширина с 2 странични метли (опция) Обем на резервоарите за изметеното Вид защита защитен против капеща вода

Обем на двигателя Мощност макс. Съдържание на резервоара

Видове масла Хдравлика на метене Задвижване на осите Големина отпред Въздушно налягане отпред Големина отзад Въздушно налягане отзад Работна спирачка Застопоряваща спирачка Филтърна и смукателна система Площ на филтъра филтър фин прах Категория използване филтър за прахове, които не застрашават здравето Номинален вакуум смукателна система Номинален обемен ток смукателна система Околни условия Температура Влажност на въздуха, не оросяваща Установени стойности съгласно EN 60335-2-72 Шумни емисии Ниво на звука LpA Неустойчивост KpA Ниво на звукова мощност LWA + неустойчивост KWA Вибрации на уреда Стойност на вибрациите в областта на дланта – ръката Несигурност K
