Producttype	Zelfrijdende straatveger
Merk	KÄRCHER
Model	KM 100 100 R D
Afmetingen (L × B × H)	2006 × 1005 × 1343 mm
Leeggewicht	315 kg
Maximaal totaalgewicht	535 kg
Motor	Yanmar L70AE, diesel 4-takt, 4,4 kW / 6 PS
Brandstoftankinhoud	3,3 L (diesel)
Accu	12 V, 44 Ah
Rijsnelheid	8 km/h
Veegsnelheid	6 km/h
Maximale helling (rijrichting)	18 %
Veegbreedte zonder zijborstels	710 mm
Veegbreedte met 1 zijborstel	1000 mm
Veegbreedte met 2 zijborstels (optie)	1290 mm
Inhoud stofbak	100 L
Diameter roterende borstel	285 mm
Diameter zijborstels	450 mm
Filteroppervlak	6,0 m²
Bandenspanning (voor en achter)	6 bar
Geluidsdrukniveau	83 dB(A)
Trillingen (stoel)	0,7 m/s²
Hoofdfuncties	Projectievegen met roterende borstel en zijborstels, stofzuigen via filter
Regelmatig onderhoud	Regelmatig reinigen en legen van de stofbak, reinigen van het filter, onderhoud volgens uurteller
Veiligheid	Stoelcontactschakelaar, automatische parkeerrem, noodstop, motor uitschakeling bij laag oliepeil
Reserveonderdelen beschikbaar	Roterende borstels, zijborstels, stoffilters, afdichtingsstrippen, riemen
Repareerbaarheid	Erkende KÄRCHER service voor reparaties en gepland onderhoud

Veelgestelde vragen - KM 100 100 R D KARCHER

Hoe start ik de KARCHER KM 100 100 R D straatveger?

Ga op de stoel zitten (veiligheidsschakelaar geactiveerd), draai de contactsleutel naar stand 1, en verder om de motor te starten. Zet de programmaschakelaar op 1 (rijden) en trap het gaspedaal voorzichtig in. Zorg ervoor dat de brandstofkraan open is.

Hoe leeg ik de stofbak?

Nadat u de motor hebt gestopt en de sleutel hebt verwijderd, tilt u de stofbak iets op (aan beide zijden) en verwijdert u deze. Leeg hem in een geschikte container en plaats hem terug door hem vast te klikken. Draag indien nodig een stofmasker.

Hoe vervang ik de zijborstels?

Parkeer de machine op een vlakke ondergrond, til de borstels op (schakelaar op 1), zet de motor uit en verwijder de sleutel. Draai de 3 bevestigingsschroeven onder elke borstel los, verwijder de versleten borstel, bevestig de nieuwe borstel op de aandrijving en draai de moeren vast.

Hoe reinig ik het stoffilter?

Het filter wordt automatisch 15 seconden gereinigd na het stoppen van de machine. U kunt ook 15 seconden op de knop Filterreiniging drukken. Voor handmatige reiniging, verwijder het filter, was het met water (indien wasbaar) en droog het volledig voordat u het terugplaatst.

Welke motorolie gebruiken?

Gebruik SAE 15W40 motorolie voor de Yanmar-motor. Controleer het niveau met de peilstok; het niveau moet boven 1/3 zijn. Gebruik voor de veeghydrauliek HVLP 46.

Hoe stel ik de hoogte van de roterende borstel af?

De hoogte van de borstel wordt ingesteld via de Bowdenkabel op het kantelmechanisme. Draai de bevestigingsschroef van de kabel los, stel de borstel zo af dat deze licht de grond raakt (veegspoor van ongeveer 10 mm), draai de schroef weer vast.

Wat te doen als de machine niet start?

Controleer of u op de stoel zit (veiligheidsschakelaar), of de brandstoftank niet leeg is, of het oliepeil voldoende is (motor stopt bij te laag peil), of de zekeringen intact zijn en of de accu is opgeladen. Als het probleem aanhoudt, neem dan contact op met de KÄRCHER service.

Wat is de aanbevolen bandenspanning?

De bandenspanning moet 6 bar zijn (voor- en achterbanden). Controleer dit regelmatig met een manometer, bij een stilstaande machine op een vlakke ondergrond.

Hoe vervoer ik de straatveger veilig?

Zet voor transport de motor uit, verwijder de sleutel, zet de machine vast met wielkeggen en zet hem stevig vast met spanbanden of touwen aan de daarvoor bestemde bevestigingspunten op het chassis. Overschrijd geen helling van 18% bij laden/lossen.

Welke periodieke onderhoudsbeurten moeten worden uitgevoerd?

Raadpleeg de bedrijfsurenteller om onderhoud te plannen. Elke 8u: eerste inspectie. Elke 100u: controleer stoelcontactschakelaar, riemen. Elke 300u, 500u, 1000u en 1500u: uitgebreider onderhoud (olie, filters, enz.) uit te voeren door de erkende KÄRCHER service.

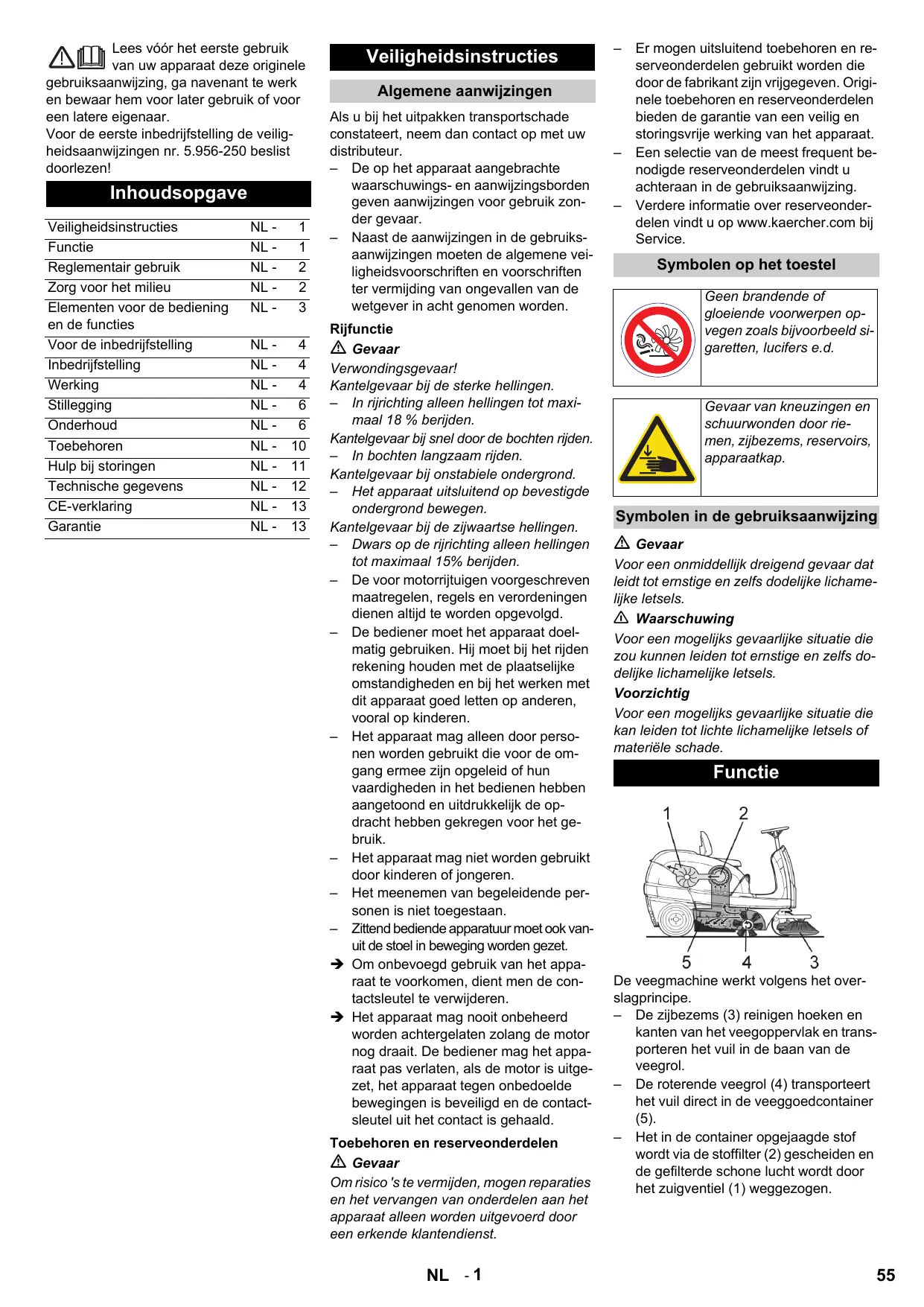

GEBRUIKSAANWIJZING KM 100 100 R D KARCHER

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Voor de eerste inbedrijfstelling de veiligheidsaanwijzingen nr. 5.956-250 besldistdoorlezen!

Inhoudsopgave

Veiligheidsinstructies	NL -	1
Functie	NL -	1
Reglementair gebruik	NL -	2
Zorg voor het milieu	NL -	2
Elementen voor de bediening en de functies	NL -	3
Voor de inbedrijfstelling	NL -	4
Inbedrijfstelling	NL -	4
Werking	NL -	4
Stillegging	NL -	6
Onderhoud	NL -	6
Toebehoren	NL -	10
Hulp bij storingen	NL -	11
Technische gegevens	NL -	12
CE-verklaring	NL -	13
Garantie	NL -	13

Veiligheidsinstructies

Algemene aanwijzingen

Als u bij het uitpakken transportschade constaeteert, neem dan contact op met uw distributeur.

• De op het apparaat aangebrachte waarschuwings- en aanwijzingsborden gehen aanwijzingen voor bebruik zonder gevaar.
• Naast de aanwijzingen in de gebruiksaanwijzingen要去en de algemene veligheidsvoorschriften en voorschriftenter vermijding van ongevallen van de wetgever in acht genomen worden.

Rijfunctie

Gevaar

Verwondingsgevaar!

Kantelgevaar bij de sterke hellingen.

In rijrichting alleen hellingen tot maximaal 18% berijden.

Kantelgevaar bij snel door de bochten rijden.

In bochten langzaam rijden.

Kantelgevaar bij onstabiele ondergrond.

• Het apparaat uitsluitend op bevestigde ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

Dwars op de rijrichting alleen hellingen tot maximaal 15% berijden.
De voor motorrijtuigen voorgeschreven maatregelen, regels en verordingen dieren.altijd te worden opgevolgd.
- De bediener要去happaraatdoelmatig gebruiken.Hij moet bij het rijdenrekening houden met deplaatsiljekteomstandigheden en bij het werken metdit apparaat goed letten op andere,vooral op kinderen.
- Het apparaat mag alleen door personen worden gebruikt die voor de omgang ermee zich opgeleid of hun vaardigheden in het bedieren hebben aangetoond en uitdrukkelijk de opdracht hebben gekreten voor het gebruik.
- Het apparaat mag nicht worden gebruikt door kinderen ofjongeren.
- Het meenemen van begeleidende personen is Niet togetstaan.
Zittend bediende apparatuur要去 vanuit de stoel in beweging worden gezet.
Om onbevoegd gebruik van het apparaat te voorkomen, dient men de contactsleutel te verwijderen.
Het apparaat mag nooit onbeheerd worden achtergelaten zolang de motor nog draait. De bediener mag het apparaat pas verlaten, als de motor is uitgezet, het apparaat gegen onbedoelde bewegingen is beveiligd en de contact-sleutel uit het contact is gehaald.

Toebehoren en reserveonderdelen Gevaar

Om risico's te vermijden, mogen reparacies en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

Ermight uitsluitend toebehoren en reserveonderdelen gezruikt worden die door de fabrikant zich vrijgegeben.Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkung van het apparaat.
- Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
- Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

Symbolen op het toestel

Geen brandende of gloeende voorwerpen opvegen zoals bijvoorbeeld sigaretten, lucifers e.d.

Gevaar van kneuzingen en schuurwonden door riemen, zijbezems, reservoirs, apparaatkap.

Symbolen in de gebruiksaanwijzing

Gevaar

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichamerlijke letsels.

Waarschuwing

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs doodelijke lichamelijkke letsels.

Voorzichtig

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijk je letseis of materiele schade.

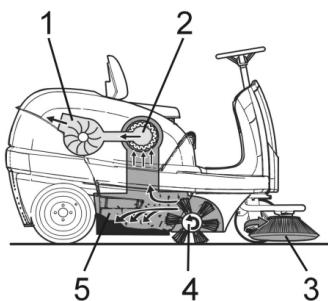

Functie

De veegmachine werkt volgens het overslagprincipe.

• De bijbezems (3) reinigen hoeken en kanten van het veegoppervlak en Transporteren het vuil in de baan van de veegrol.
• De roterende veegrol (4) transporteert het vuil direct in de veeggoedcontainer (5).
• Het in de container opgejaagde stof wordt via de stoffilter (2) geschaden en de gefilterde schon lucht worden door het zuigventiel (1) wegbezogen.

Gebruik deze veegmachine uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

Het apparaat met de werkinstallations要去 voor gebruik gecontroleerd worden op deugdelijkheid en bedrijsveiligheid. Indien zich Niet in goede staat verkeren, mag u de apparatuur nicht gebruiken.
- Deze veegmachine is bestemd voor het vegen van verruilde oppervlakken binnen en buiten.
- Het apparaat is Niet toegestaan voor het openbare verkeer op de weg.
- Het apparatus is nicht geschikt voor het opzuigen van gezondheidsschadelijke stoffen.
Er mogen aan het apparaat geen wijzigingen worden aangebracht.
- Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmiddelen opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuiglucht explosieve dampen of mengsels konnen vormen, verder aceton, onverdunde zuren en oplosmiddelen,ondat zij op het apparaat gebruikte materialen aantasten.
- Geen brandbare of glimmende voorwerpen opvegen/opzuigen.
- Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgeveven oppervlakken.
- Het verwlijf in de gevarenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.
Over het algemeen geldt: Licht ontv Lambare stoffen uit de buurt van het apparaat houden (explosie-/brandgevaar).

Geschekte ondergronden

• Asfalt
• Industriebloer
• Estrik
• Beton
• Klinkers
  Tapijt

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparatu
ten bevatten waardevolle materi
ralen die geschikt zijn voor
hergebruik. Lever de apparaten
daarom in bij een inzamelpunt
voor herbruikbare materialen.
Batterijen, olie en dergelijk
stoffen mogen Niet in het milieu
belanden. Verwijder overbodig
geworden apparatuur.daarom
via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

1 Contactslot
2 Stofffilter
3 Stuurwiel
4 Stoel (met zitcontactschakelaar)
5 Nat-/droogklep
6 Apparaatkap
7 Luchtfilterelement
8 Oliepeilstok
9 Veegrol
10 Veeggoedreservoir (beide kanten)
11 Pedaal grofvuilklep omhoog/omlaag
12 Zijbezem
13 Gaspedaal
14 Frontpaneel

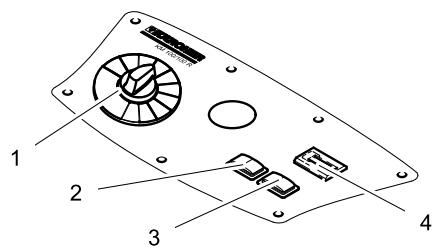

Bedieningspaneel

1 Programmaschakelaar
2 Filterreiniging
3 Claxon
4 Bedrijfsurenteller

Kleurmarkering

Bedieningselementen voor het reinigingsproces zijn geel.
Bedieningselementen voor het onderhoud en de serviceলenlichtgrijs.

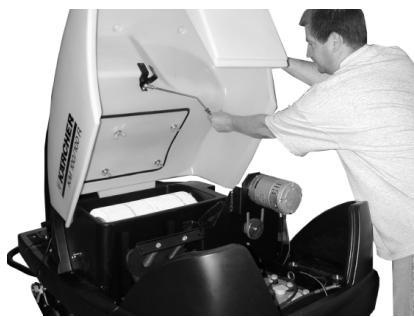

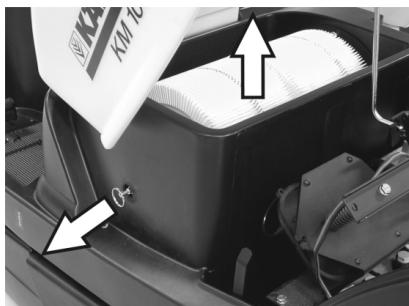

Apparaatkap openen / sluiten

Gevaar

Knelgevaar bij het sluiten van de apparaatkap. Daarom de apparaatkap langzaam latent zakken.
Apparaatkap openen aan de daartoe voorziene verzonken handgreep (aar boven trekken).

Steunstanguit de houder trekken.

Steunstang in de opname aan de zuig-turbine steken.
Om de apparaatkap te sluiten, steunstanguit de opname trekken en in de houder van de apparaatkap lately vastklikken.

Voor de inbedrijfstelling

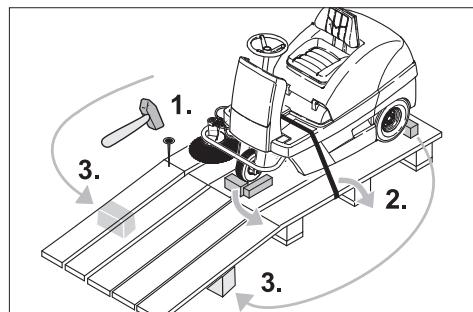

Afladen

Gevaar

Verwondings- en beschadigingsgevaar!
Geen vorkheftruck gebruiken om het apparaat te losesen.

Ga bij het afladen als volgt te werk:

Kunststof pakband opensnijden en folie verwijderen.
Spanbandbevestigbing bij de aanslagpunten verwijderen.
Vier gemarkeerde vloerplanken van de pallet zichen met schroeven bevestigd. Schroef deze planken er af.
Leg de planken op de kant van de pallet. Plaats de planken zo, dat ze voor die wielen van het apparaat liggen. Bevestig de planken met de schroeven.

De in de verpakking bijgevoegde balken voor ondersteuning van de helling gebruiken.
Houten blokken voor het vastzetten van de wielen verwijderen en onder de heling schuiven.

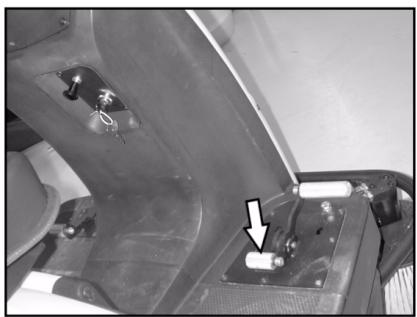

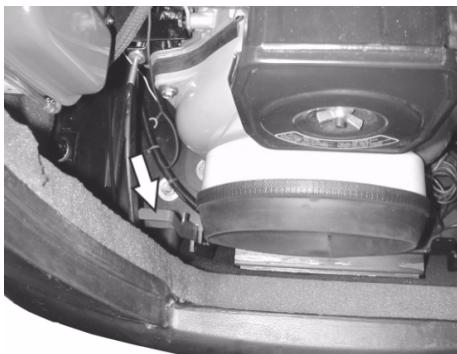

Veegmachine zonder zelfaandrijving bewegen

Gevaar

Verwondingsgevaar! Voor het inleggen van de vrijloop要去 het apparaat beveiligd worden gegen wegrollen.

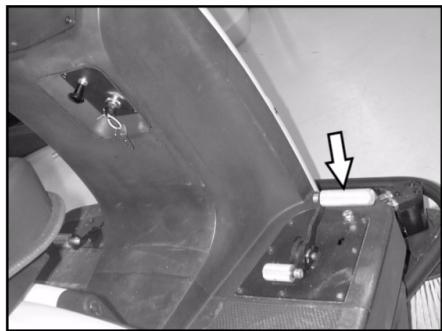

Kap van apparaat openen/ en vastzetten
Vrijloophefboom in de bovenste opening steken.

Rijaandrijving is zo buiten werking.
Apparaatkap sluiten.

Het apparatus kan verschoven worden.

Instructie

Beweeg de veegmachine zonder zichaandrijving Niet over lange afstanden en Niet sneller dan 6 km/h.

Veegmachine met zelfaandrijving bewegen

Vrijloophefboom in de onderste opening steken.
Rijaandrijving is gebruiksklaar.
Apparaatkap sluiten.
Het apparatus is rijklaar.

Inbedrijfstelling

Algemene aanwijzingen

Veegmachine op een egaal oppervlak neerzetten.
Sleutel verwijderen.

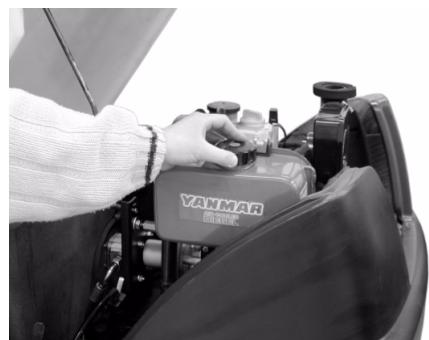

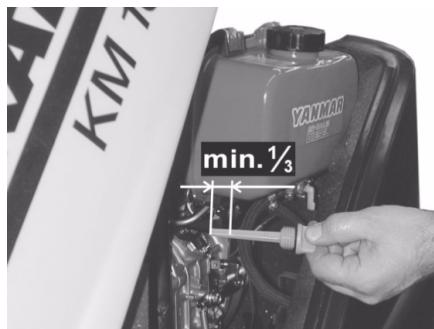

Tanken

Apparaat voltanken

Gevaar

Explosiegevaar!

• Uitsluitend de in de gebruiksaanwijzing aangegeven brandstof mag worden gebruikt.
• Niet in gesloten ruimtes tanken.
• Roken en open vuur is verboden.
• Let erop dat er geen brandstof op het eppervlakken komt.
  Motor uitzetten.
  Kap van apparaat openen/ en vastzetten

Brandstofinhoud aan de tankweergave controlleren.
Tankdop openen.
Diesel tanken.
Tank maximaal tot 1 cm onder de onderkant van de vulopening vullen.
Overgelopen brandstof afvegen, trechter verwijderen en tankdop sluiten.
Apparaatkap sluiten.

Werking

Chauffeursstoel instellen

Apparaatkap openen, steunstang aan-brengen.

Vleugelmoeren van de stoelrails wat losdraaien.
Zitplaats in de gewenste positie schuiven.
Vleugelmoeren aanspannen.

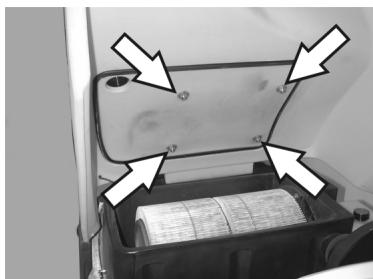

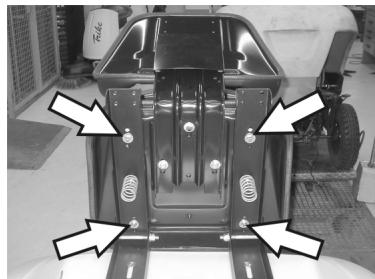

Instructie: Indien het verstelbereik Niet volstaat, bestaat nog een andere verstelmogelijkheid.

4 schroeven op de planta van de zitcontactschakelaar eruit draieren.
Plaat verwijderen.
Stoel maar voren klappen.

4 schroeven van de zitbevestiging losdraaien.
Zitting verschuiven en vastschroeven.
Plaat van de zitcontactschakelaar mon-teren.

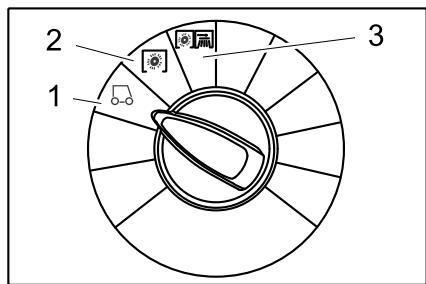

Programma's selecteren

1 Rijden

Naar gebruiksplaats rijden.

2 Vegen met veegrol
Veegrol worden neergelaten. Keerrol en zijbezem draaien.
3 Vegen met zichbezems
Veegrol en zichbezems worden neerge-laten.

Apparaat starten

Instructie

Het apparatus is voorzien van een zitcontactmat. Bij het verlaten van de bestuurdersstoel worden het apparatus uitgeschakeld en treedt de handrem automatisch in werk.

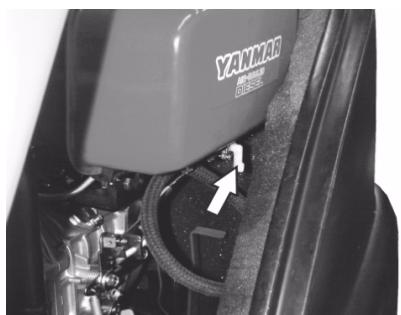

Brandstofkraan openen

Kap van apparaat openen/ en vastzetten

Hefboom in de richting 'ON' schuiven.
Apparaatkap sluiten.

Apparaat starten

Op de chauffeursstoeil plaatsnemen.
Rijpedaal NIET gebruiken.
Programmaschakelaar op marketing 1 (rijden) zetten.

Contactsleutel boven stand 1 uittdraaien.
Is het apparaat gestart, dan contact-sleutel loslaten.

Tip

De startmotor nooit langer dan 10 secon- den gebruiken. Voor het opnieuw gebruiken van de startmotor minstens 10 seconden wachten.

Apparaat verrijden

Gevaar

Valgevaar! Bij het rijden nicht gaan rechtstaan.

Vooruit rijden

Gaspedaal "vooruit" langzaam indrukken.

Achteruit rijden

Gevaar

Gevaar voor verwonding! Bij het weiteruitrijden mogen derden nicht in gevaar gebracht worden, eventuele aanwijzingenlaten gezven.

Gaspedaal "achteruit" langzaam indrukken.

Tip

Rijgedrag

• Met de rijpedalen kan de rijsnelheid traploos geregeld worden.
  Vermijd schokkerig gebruik van het pedaal, omdat de hydraulische installment anders beschadigd kan raken.
  Bij capacititeitsafname op hellingen het rijpedaal zachtjes terugnemen.

Remmen

Rijpedaal loslaten, het apparaat remt zich en blijft staan.

Over hindernissen heen rijden

Over vaststaande hindernissen tot 50mm heen rijden:

Langzaam en voorzichtig in voorwaartserichting overheen rijden.
Over vaststaande hindernissen boven 50 mm heb den rijden:
Er mag alleen over hindernissen—heen gereden worden met een geschikte oprijdrempel.

Veegbedrijf

Gevaar

Gevaar voor verwonding! Bij geopende grofvuilklep kan de veegwals stenen of split maar vorenwegslingeren. Erop letten, dat geen mensen, dieren of voorwerpen in geevaar gebracht worden.

Voorlichtig

Geen pakbanden, draden of soortgelijk materiaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.

Voorzichtig

Om een beschadiging van de vloer te vermiinden de veegmachine nicht terplaatse gebruiken.

Instructie: Om een optimaal reinigingsresultaat te krijgen, moet de rijnselheid aan de omstandigheden aangepast worden.

Instructie: Tijdens het gebruik moet het veeggoedreservoir op gezette tijden geledigd worden.

Instructie: Bij oppervlaktereiniging alleen veegrol lately zakken.

Instructie: Bij reiniging van zijranden ook de zichbezems lately zakken.

Vegen met keerrol

Programmaschakelaar op markering 2 zetten. Veegrol worden neergelaten. Keerrol en zijbezem draaien.

Vegen met opgeheven grofvuilklep

Instructie: Voor het opvegen van grotere deelttjes tot een hoogte van 60~mm , bv. blikjes, moet de grofvuilklep kort opgeheven worden.

Grofvuilklep opheffen:

Pedaal grofvuilklep aan voren drukken en vastgedrukt honden.
Voor het legen voet van het pedaal nemen.

Instructie: Alleen bij volledig maar beneden gelaten grofvuilklep ist een optimaal reinigingsresultaat te bereiken.

Vegen met zichbezems

Programmaschakelaar op marketing 3 zetten. Zijbezems evenals keerrol worden neergelaten.

Instructie: Veegrol en zijbezems lopen automatisch aan.

Droge bodem vegen

Instructie: Tijdens het gebruik moet het veeggoedreservoir op gezette tjden geledigd worden.

Instructie: Tijdens het gebruik要去 de stoffilter op gezette tijden gereinigd worden.

Nat-/droogklep sluiten.

Vezelachtig en droog keergoed (bv. droog gras, stro) opvegen

Nat-/droogklep openen.

Instructie: Op die manier worden een verstopping van het filtersystem vermeden.

Vochtige of natte bodem vegen

Nat-/droogklep openen.

Instructie: De filter worden zo gegen vochtigheid beschermd.

Filterreiniging

• Handmatige filterreiniging inschakelen.

Toets filterreining indrukken De filter worden gedurende 15 seconden gereinigd.

Veeggoedcontainer legen

Instructie: Wachten tot de filterreiniging beeindigd en het stof neergedaald is, vooraleer u het veeggoedreservoir opent of leegt.

Veeggoedreservoir Lichtjes optillen en uittrekken.
Veeggoedcontainer legen.
Veeggoedreservoir erin schuiven en laten vastklikken.
Tegenoverliggend veeggoedreservoir leegmaken.

Apparaat uitschakelen

Programmaschakelaar op marketing 1 (rijden) zetten. Zijbezems en veegrol worden opgeheven.
Contactsleutel op '0' draaien en uittrekken. Instructie:Na het uitzetten van het apparaat worden de stofffilter automatisch ca. 15 seconden lang gereinigd. In dieijd mag de apparaatkap Niet geopend worden.

Instructie: Het apparaat is uitgerust met een automatische parkeerrem die na het uitzetten van de motor en bij het verlaten van de stoe geactiveerd worden.

Brandstofkraan sluiten.

Transport

Gevaar

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparaat.

Contactsleutel op '0' draaien en uittrekken.
Apparaat aan de wielen met spelën vastzetten.
Apparaat met spankabels of koorden vastzetten.
Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

Instructie:Markeringen voor bevestigingspunten op het basisframe in de gaten houden (kettingsymbolen). Het apparaat mag voor het laden of losers alleen op hellingen tot max. 18% gezruikt worden.

Brandstofkraan sluiten.
Brandstoftank leegmaken.

Opslag

Gevaar

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Stillegging

Als de veegmachine voor langerearendiet gebruikt worden,let dan op de volgende punten:

Veegmachine op een egaal oppervlak neerzetten.
Programmaschakelaar op markings 1 (rijden) zetten. Veegrol en zichbezems worden opgeheven om de borstels Niet te beschaden.
Contactsleutel op '0' draaien en uittrekken.
Veegmachine gegen wegrollen beveiligen.
Veegmachine aan de binnen- en buitenkant reinigen.
Apparaat op een beschutte en droge plaats neerzetten.
Brandstoftank voltanken en brandstofkraan sluiten.
Motorolie verversen
Accu affklemmen.
Accu elke 2 maanden opladen.

Onderhoud

Algemene aanwijzingen

Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het verwangen van onderdelen of hetombouwen voor een andere functie要去 het apparaat uitgeschakeld, decontactseutel verwijderd en de batterijstekker uitgetrokken resp. de batterij afgeklemd worden.
Bij werkzaamheden aan de elektrische installmentie dient de accustekker te worden uitgetrokken of de klemmen van de accu te worden losgemaakt.
- Reparations mogen uitsluitend door goedgekeurde klantenservicewerkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd+zijn.
Mobiel commercieel geëxploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontroleerd.
- Gebruikuitsluitend de bij het apparaat geleverde of de in de gebruiksaanwij-zing bepaalde veegrollen/zijbezems. De toepassing van andere veegrollen/ zijbezems kan negatieve gevolgen hebben voor de verilgheid.

Reiniging

Voorlichtig

Beschadigingsgevaar! De reiniging van het apparaat mag Niet met een waterslang of hogedrukstraal gebeuren (gevaar van kortsluiting of andere schade).

Reiniging binnenkant apparatus

Gevaar

Verwondingsgevaar! Stofmasker en veiligheidsbril dragen.

Apparaatkap openen, steunstang aanbrengen.
Apparaat met een doek reinigen.
Apparaat met perslucht uitblazen.
Apparaatkap sluiten.

Instructie:De stofffilter kan met water afgewassen worden. Vooraleer de filter op-nieuw worden aangebracht,要去 hij volledig gedroogd+zijn.

Reiniging buitenkant apparatus

Apparaat met een vochtige, in een mild zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigings-middelen gebruiken.

Onderhoudsintervallen

Instructie: De bedrijfsurenteller geeft het tijdstip van de onderhoudsintervallen aan.

Onderhoud door de klant

Onderhoud dagelijks:

Keerwals en zijborstel controlleren op slijtage en in elkaar gewikkelde banden.
Luchtdruk banden controlleren.
Werking van alle bedieningsonderdelen controlleren.

Onderhoud wekelijks:

Bowdenkabels en bewegende delen op flexibilitit controleren
Afdichtlijsten in het veegbereik contro-leren op instelling en slijtage.
Stofffilter controleren en indien nodig filterkast reinigen.
Onderduksystemeem controlleren.

Onderhoud alle 100 bedrijfsuren:

Zitcontactschakelaar op functionaliteit controleren.

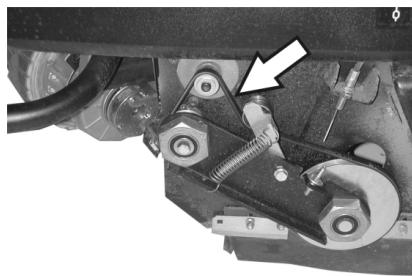

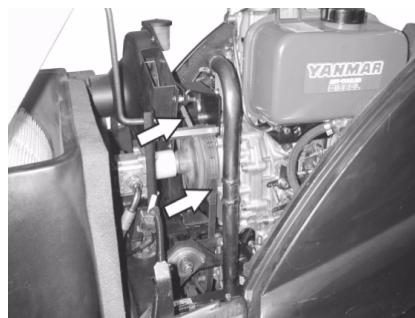

Spanning, slijtage en werkung van de aandrijfriemen (V-snaar en rondprofielsnaar) controlleren.

Onderhoud na slijtage:

Afdichtlijsten verrangen.
Veegrol vervangen.
Zijbezems verrangen.

Instructie: Beschrijving zie hoofdstuk Onderhoudswerkzaamheden.

Instructie:Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificierdevakmanuitgevoerd te worden.Indien nodig kan al-tijd een Karcher-specialist geraadpleegd worden.

Onderhoud door de klantenservice

Onderhoud na 8 bedrijfsuren:

Eerste inspectie uitvoeren.

Onderhoud na 20 bedrijfsuren

Onderhoud alle 100 bedrijfsuren

Onderhoud alle 300 bedrijfsuren

Onderhoud alle 500 bedrijfsuren

Onderhoud alle 1000 bedrijfsuren

Onderhoud alle 1500 bedrijfsuren

Instructie: Om aanspraken op garantie te behouden,要去en tijdens de garantietijd alle service- en onderhoudswerken door de geauthoriseerde Karcher-klantendienst overeenkomstig het onderhoudsboekje gedaan worden.

Onderhoudswerkzaamheden

Voorbereiding:

Veegmachine op een egaal oppervlak neerzetten.
Contactsleutel op '0' draaien en sleutel uittrekken.

Algemene veiligheidsinstructies

Gevaar

Verwondingsgevaar!

De motor van de filterreiniging heeft ca. 15
sequonden naloop nodig na het uitzetten.

Verwondingsgevaar! Voor alle onderhouds- en reparatiewerkzaamheden apparaat voldoende lately afkoelen.

Bandenluchtdruk controlleren

Veegmachine op een egaal oppervlak neerzetten.
Luchtdrukapparaat aansluiten op het bandventiel.
Luchtdruk controleren en indien nodig druk bijstellen.
De luchtdruk voor dechterbanden要去 ingesteld worden op 6 bar.

Band verwisselen

Gevaar

Verwondingsgevaar!

Veegmachine op een egaal oppervlak neerzetten.
Sleutel verwijderen.
Bij reparatiewerkzaamheden op publieke wegen in het gevarenbereik van doorstromend verkeer waarschuwingskleding dragen.
Ondergrond controlleren op stabiliteit. Apparaat nog extra vastzetten met een blok anschter de wielen; dit om wegrolte vermiiden.

Banden controlleren

Bandenloopvlak controlleren op voorwerpen die in het profielterechtgekomen zich.
Voorwerpen verwijderen.
Geschikt, in de handel gebruikelijk bandenreparatiemiddel gebruiken.

Instructie:De aanbevelingen van de desbetreffende fabrikant opvolgen. Verderrijden is met inachtneming van de opgaven van de fabrikant van het product maybek. Vervanging van band of viel zo spoedig maybel kadien uitvoeren.

Veeggoedreservoir aan de overeenkomstige kant Lichtjes optillen en eruit trekken.
Wielschroef losdraaien.

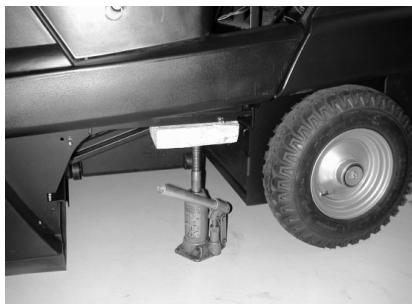

Krik positioneren.

Bevestigingspunt voor krik (achterwielen)

Apparaat met de krik opheffen.
Wielschroef verwijderen.
Wiel wegemen.
Reservewiel plaatsen.
Wielschroef indraaien.
Apparaat met de krik lately zakken.
Wielschroef aandraaien.
Veeggoedreservoir erin schuiven en laten vastklikken.

Instructie: Geschikte in de handel verkrijgbare krik gebruiken.

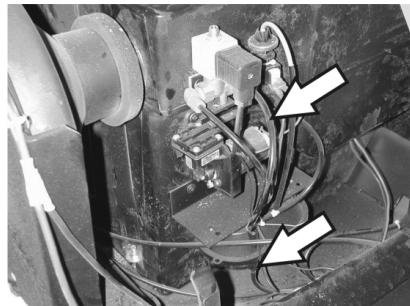

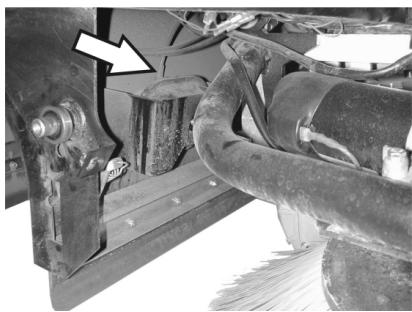

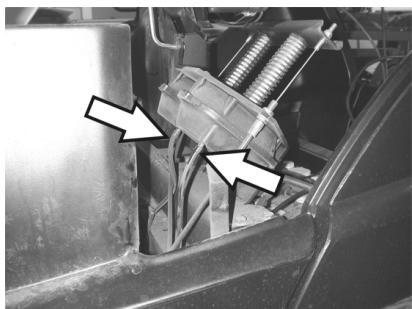

Onderduksysteme controleren

• De inschakeling van het veegsysteme gebeurt met behulp van een onderdruksysteme.
• Indien de zichbezem of de veegrol nicht kan worden neergelaten,要去en de onderdrukdozen gecontrolerd worden op een reglementaire aansluiting van de slangleidingen, indien nodig要去 de overeenkomstige slang aangesloten worden.
• Indien de zijbezem of de veegrol nog steeds Niet kan worden neergelaten, is het onderduksystem ondicht. In dat geval要去 de klantendienst op de hoogte gebracht worden.

Slangaansluiting maar de onderdrukdoos voor het omlaag brengen van de zichbezem

Slangaansluitingen maar de onderdrukdoos voor het omlaag brengen van de veegrol

Slangaansluitingenaar de onderdrukpomp en de onderdrukdoos (reservoir)Instructie:De onderdrukpomp draait alleen wanner onderkrin het system opgebouwd wordt.Indien de pomp alteiddraait, moet de klantendienst op de hoogte gebracht worden.

Zijbezem verwisselen

Veegmachine op een egaal oppervlak neerzetten.
Programmaschakelaar op marketing 1 (rijden) zetten. Zijbezems worden omhoog gebracht.
Sleutelschakelaar op '0' draaien en sleutel uittrekken.
3 bevestigingschroeven aan de onderkant losdraaien.
Versleten zichbezems verwijderen.
Nieuwe zichbezem op meenemer steken en vastschroeven.

Veegrol controlleren

Veegmachine op een egaal oppervlak neerzetten.
Programmaschakelaar op markering 1 (rijden) zetten. Veegrol worden omhoog gebracht.
Sleutelschakelaar op '0' draaien en sleutel uittrekken.
Apparaat met bloc gegen wegrollen be-veiligen.
Veeggoedreservoir aan beiden kanten Lichtjes optillen en eruit trekken.
Banden of snoeren van veegrol verwijderen.

Veegrol verwisselen

Het verwisselen is nodig, als door het verslijten van de borstels het veegresultaat zichtaar minder worden.

Veegmachine op een egaal oppervlak neerzetten.
Programmaschakelaar op marketing 1 (rijden) zetten. Veegrol worden omhoog gebracht.
Sleutelschakelaar op '0' draaien en sleutel uittrekken.
Apparaat met bloc gegen wegrollen be-veiligen.
Veeggoedreservoir aan beiden kanten Lichtjes optillen en eruit trekken.

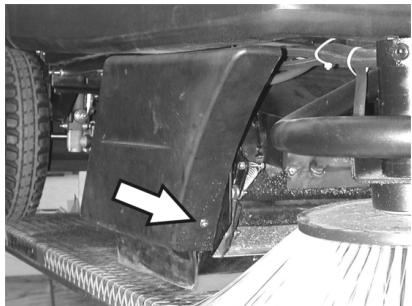

Voorste bevestigingschroef van de rechter zijpanelen losmaken.

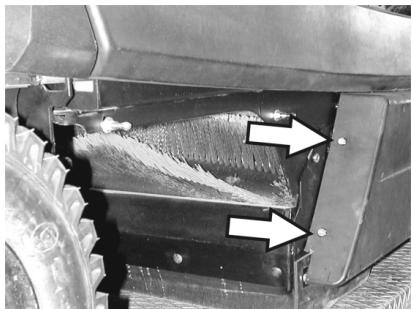

Achterste bevestigingschroeven van de rechter lijpelen losdraaien.
Zijpaneel wegemen.

→ Schroeven losdraaien.

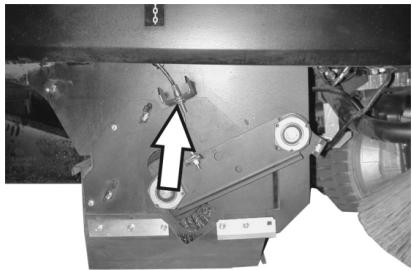

Bevestigingschroef van de bowdenkabel loszetten en bowdenkabel eruit halen.

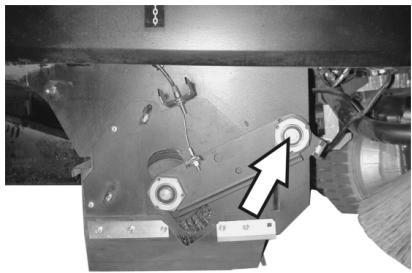

→ Schroef op het draaipunt van de veegrolcouilse uitdraaien.

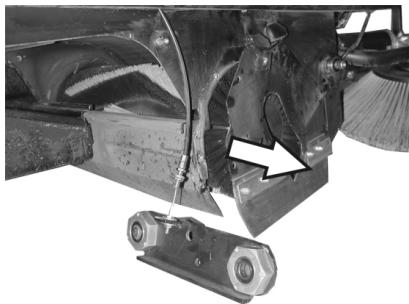

Veegrolcoulisse aftrekken.

Veegrolafdekking wegemen.

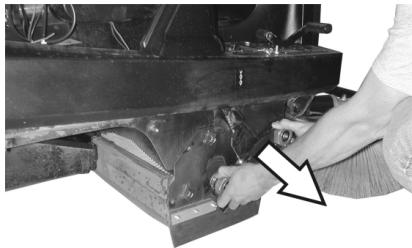

Veegroluitnemen.

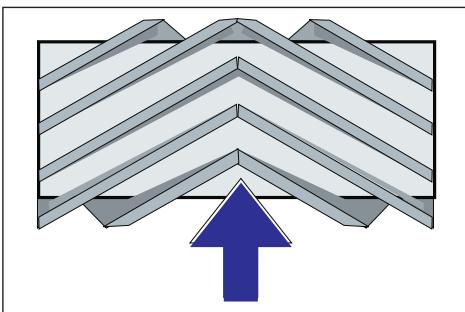

Inbouwplaats van de veegrol in der rijrichting

Nieuwe veegrol in de veegrolkast schui-ven en op de aandrijpen steken.
Instructie: Bij de inbouw van de{nieuwe veegrol op de positie van de borstelset letten.

Instructie: Bowdenkabel zodanig instellen dat de veegrol ca. 10 mm van de grond opgetild worden.

Veegrolafdekking aanbrengen.
Veegrolcoulisse aanbrengen.
Bowdenkabel eriin hangen.
Bevestigingsschoeven aandraaien.
Zijpaneel opschroeven.
Veeggoedreservoir aan beiden kanten erin schuiven en lately vastklikken.

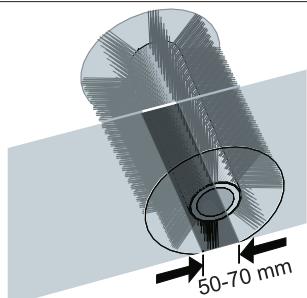

Keerspiegel van de keerrol controlleren

Programmaschakelaar op marketing 1 (rijden) zetten. Veegrol en zichbezems worden opgeheven.
Veegmachine op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Programmaschakelaar op marking 2 zetten. Veegrol worden neergelaten. Gaspedaal Lichtjes induwen en keerrol kort latent draaien.
Veegrol omhoog brengen.
Pedaal voor het opheffen van de grof- vuilklep bedieren en pedaal ingedrukt houden.
Apparaatchterwaartswegrijden.

De vom van de veegspiegel vormt een gegelmatige rechthoek die:tussen 50-70 mm breed is.

Instructie: Door het vrijende kogellager van de keerrol stelt de veegspiegel zich bij slijtage van de borstels automatisch bij. Bij te sterke slijtage要去 de veegrol verrangen worden.

Afdichtlijsten instellen en verwisselen

Veegmachine op een egaal oppervlak neerzetten.
Programmaschakelaar op markering 1 (rijden) zetten. Veegrol worden omhoog gebracht.
Sleutelschakelaar op '0' draaien en sleutel uittrekken.
Apparaat met bloc gegen wegrollen be-veiligen.
Veeggoedreservoir aan beiden kanten Lichtjes optillen en eruit trekken.
Bevestigingschroeven van de zijpane-len aan beiden kanten losdraaien.
Zijpanelen wegnen.

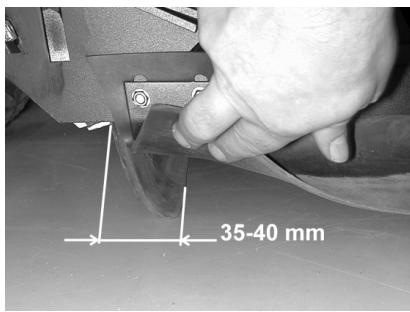

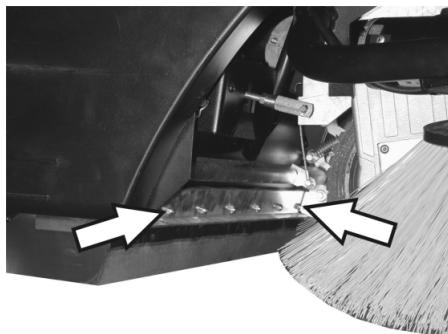

Voorste aufdichtlijst

Bevestigingsmoeren van de voorste af-dichtlij steroidslaien, voor de verwang- ing afschroeven.
Nieuwe afldichtlijsten vastschroeven en moeren nog nicht helemaal vastschroeven.

Afdichtlijst richten.
Bodemafstand van de afldichtlijst zo instellen dat hij met een naloop van 35 - 40 mm maar afterwards ligt.
Moeren aandraaien.

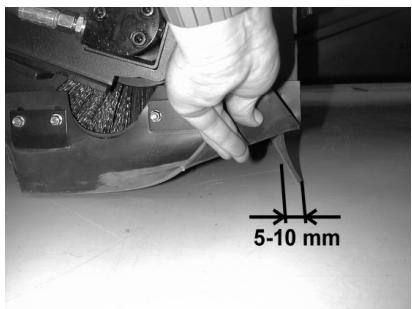

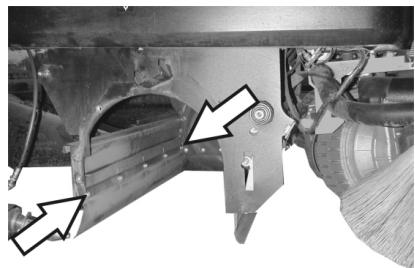

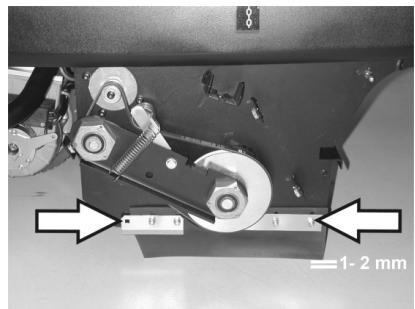

Achterste afdichtlijst

Bodemafstand van de afdichtlijst zo instellen dat hij met een naloop van 5 - 10 mm maar afterwards ligt.
Bij slijtage verwisselen.
Veegrol verwijderen.

Bevestigingsmoeren van dechterste afdichtlijst afschroeven.
Nieuwe afdichtlijst opschroeven.
Zijdelingse afldichtlijsten

Bevestigingsmoeren van de zijdelingse afdichtlijst ietsje losdraaien, voor de verwisselingen aftschroeven.
Nieuwe afldichtijsten vastschroeven en moeren nog nicht helemaal vastschroeven.
Ondergrond met 1 - 2 mm sterkte onderschuiven om de bodemafstand instellen.
AfdichtlijrRCTachten.
Moeren aandraaien.
Zijpanelen opschroeven.
Veeggoedreservoir aan beiden kanten erin schuiven en lately vastklikken.

Stofffilter verwisselen

Waarschuwing

Voor aanvangen van het verwisselen van de stofffilter veeggoedcontainer legen. Bij werkzaamheden aan de filterinstallatie stofmasker dragen. Veiligheidsvoorschriften over de omgang met fjne stoffen in acht nemen.

Sleutelschakelaar op '0' draaien en sleutel uittrekken.
Noodstopknop indrukken.
Apparaatkap openen, steunstang aan-brengen.

Greep van de filterhouser zo ver maybeijk uittrekken en lately vastklikken.
Lamellenfilter wegemen.
Nieuwe filter plaatsen.

Op aandrijfkant meenemer in sponning\ laten vallen.
Greep van de filterreiniging opnieuw la-ten vastklikken.

Instructie: Bij het aanbrengen van een neue filter erop letten dat de lamellen on-beschadigd blijven.

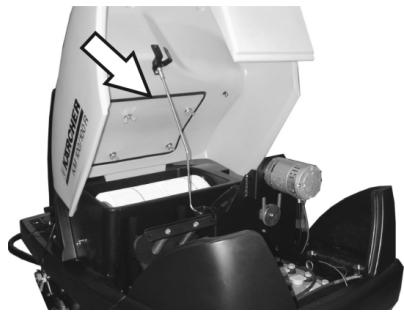

Filterkastdichting verwisselen

Dichting van de filterkast UIT de sponning in de apparaatkap nemen.
Nieuwe dichtingplaatsen.

Aandrijfrem controlleren

Aandrijfrem (V-snaar) van de zuigturbine op spanning, slijtage en beschadigingen controeren.

V-riem van de keerrolaandrijving op spanning, slijtage en beschadiging controeren.

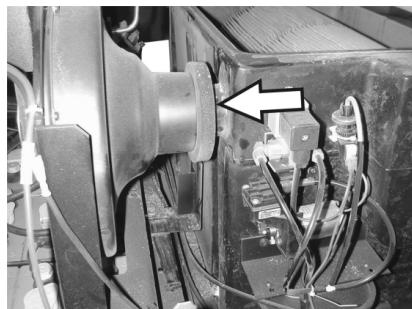

Afdichtingsring controlleren

Afdichtingsring op afzuiger regelmatin op juiste zit controleren.

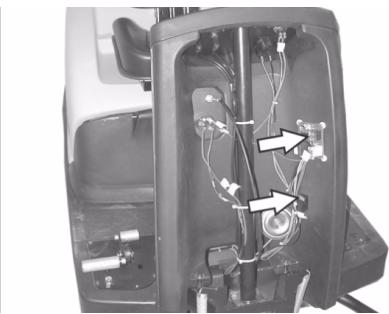

Zekeringen verwisselen

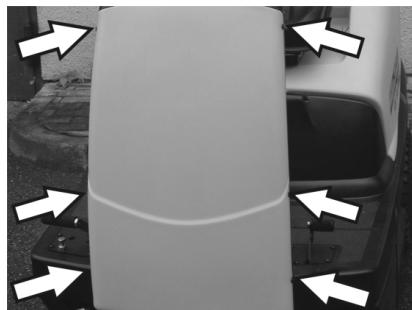

→ Schroeven aan beiden kanten van het paneel losdraaien.

Defecte zekeringen verrangen.
Frontpanel weer aanbrengen.

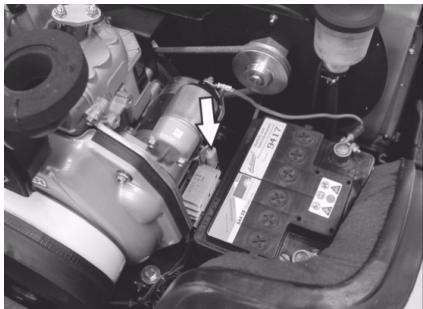

De zekering van de startmotor bevindt zich in de motorruimte.

Instructie: Alleen zekeringen metdezelfde zekeringswaarde gebruiken.

Motoroliepeil controlleren en olie bijvullen Waarschuwing

De motor beschicht over een olietekortschakelaar. Bij een ontoreiekend peel schakelt de motor zich uit en kan deze pas waar na het bijvullen van de motorolie opnieuw gestart worden.

Gevaar

Verbrandingsgevaar door hete oppervlakken!

Motor laten afkoelen.

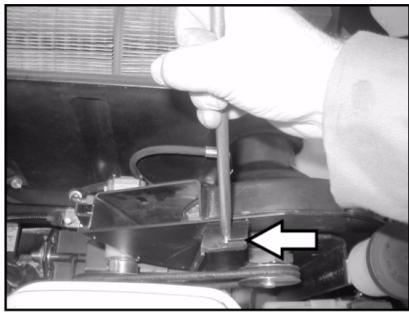

Oliepeilstok eruit trekken en oliepeil controlleren: Inhoud tenminste 1/3.
Wanner het oliepeil.daaronder ligt, dan motorolie tot de onderkant van de vulopening bijvullen.
Minstens 5 minutes wachten.
Motoroliepeil opniewu controleren.

Motorolie verversen

Gevaar

Verbrandingsgevaar door hete oppervlakken!

Oliepeilstok uittrekken.
Motorolie met oliewisselpomp 6.491-538 via de oliebjvulsteun uitzuigen.
Nieuwe motorolie met schone oliewisselpomp 6.491-538 via de oliebjvulsteun bijvullen.
Minstens 5 minutes wachten.
Motoroliepeil opniew controleren.

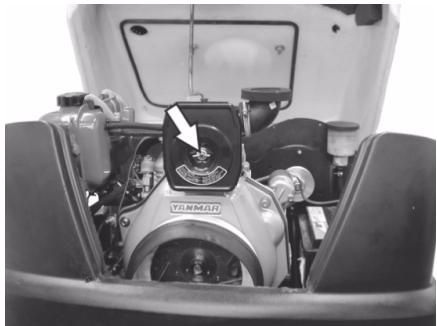

Luchtfilter reinigen en verrangen

Vleugelmoeren van het aanzuigreservoir losmaken.

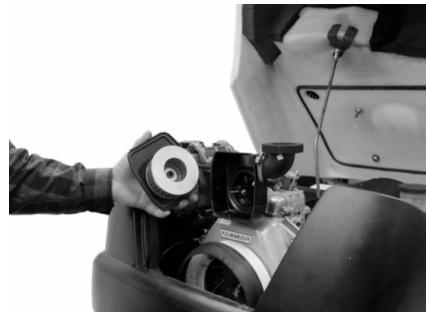

Filterelement eruit nemen en controlleren.
Gereinigde of neue filterinzet in de aanzuigcontainer plaatsen.
Vleugelmoer vastschroeven.

Oliepeil hydraulisch systeme controleren en hydraulische oolie bijvullen

Waarschuwing

De machine beschicht over twee hydraulische cyclussen:

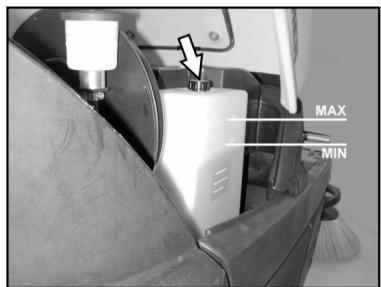

Cyclus veeghydrauliek

Oliepeil hydrauliek op het voorraadreservoir controleren. Het oliepeil moet zich:tussen de "MIN"en ,MAX"-markering bevinden.
Wanner het oliepeil te laag is, hydraulische olie via de vulleidingen boven op het reservoir bijvullen.

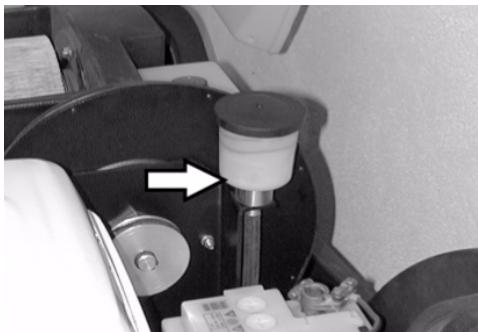

Cyclusasaandrijving

Voorzichtig

Deze controle mag alleen gebeuren bij een koude motor.

Oliepeil op het expansievat controeren.
Indien nodig voorzichtig olie bijvullen.

Toebehoren

Zijbezems	6.905-986.0
Met standardborstels voor binnen en bui- ten.

Zijbezem, zacht	6.906-133.0
Voor因其stof binnen,vochtvast.

Zijbezem, hard	6.906-065.0
Voor het verwijderen van vastzittend vuil buiten, vocht vast.

Standaard keerrol	6.906-375.0
Slijtage- en vocht vast. Universele borstels voor binnen- en buitenreiniging.

Keerrol, zacht	6.906-533.0
Met natuurborstels special voor het op-vegen van+fijn stof op gladde vloeren bin-nen. Niet vochtvast, Niet voor abrasieve oppervlakken.

Keerrol, hard	6.906-532.0
Voor het verwijderen van vastzitend vuil buiten, vocht vast.

Stofffilter

6.414-532.0

Gevaar

Vór alle onderhoudswerken, motor afzetten en contactsleutel uittrekken.

Gevaar voor letsels! Vóró alle onderhouds- en reparatiewerkzaamheden apparaat voldoende lately afkoelen.

Storing	Oplossing
Apparaat wil nicht starten.	Op de chauffeursstoel plaatsnemen, stoelcontactschakelaar worden geactiveerd
	Tankinhoud en oliepeil controlleren, indien nodig olie en brandstof bijvullen.
	Zekeringen controlleren.
	Accu controlleren, indien nodig opladen.
	Kärcher-klantenservice op de hoogte brengen
Apparaat rijdt slechts langzaam	Kärcher-klantenservice op de hoogte brengen
Apparaat veegt nicht goed	Veegrol en zijbezems controlleren op slijtage, indien nodig verwisselen
	Werking van de grofvuilklep controlleren
	Afdichtlijsten op slijtage controlleren, indien nodig instellen of verwangen
	Riem van de veegaandrijving controlleren.
	Onderduksysteme op dichtheid controlleren.
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoft	Veeggoedcontainer legen
	Aandrijfriemen voor afzuiger controlleren
	Afdichtingsring op afzuiger controlleren
	Stofffilter controlleren, reinigen of verwisselen
	Filterkastafdichting controlleren
	Nat-/droogklep sluiten.
	Afdichtlijsten op slijtage controlleren, indien nodig instellen of verwangen
	Kärcher-klantenservice op de hoogte brengen
Zijbezem draait nicht	Zekering controlleren.
	Kärcher-klantenservice op de hoogte brengen
Slecht vegen aan de randen	Zijbezemsvervangen
	Afdichtlijsten op slijtage controlleren, indien nodig instellen of verwangen
	Kärcher-klantenservice op de hoogte brengen
Zijbezem- of veegrolaansluiting functioneert nicht	Onderduksysteme op dichtheid controlleren.
	Kärcher-klantenservice op de hoogte brengen
Onvoldoende zuigcapaciteit	Filterkastafdichting controlleren
	Afdichtingsring op afzuiger controlleren
	Slangen aan de zuigturbine controlleren op dichtheid.
	Lamellenfilter correct inbouwen, zie stofffilter verwangen
	Kärcher-klantenservice op de hoogte brengen
Keerrol draait nicht	Banden of snoeren van veegrol verwijderen
	Kärcher-klantenservice op de hoogte brengen

Technische gegevens

		KM 100/100 R D
Apparaatgegevens
Lengte x bredte x hoogte	mm	2006 x 1005 x 1343
Leeggewicht	kg	315
Transportgewicht	kg	375
Toelaatbaar totaalgewicht	kg	535
Rijnselheid	km/u	8
Veegsnelheid	km/u	6
Klimvermogen (max.)	%	18
Veegrol-diameter	mm	285
Veegrol-breedte	mm	710
Zijbezem-diameter	mm	450
Werkbreedte zonder zijbezems	mm	710
Werkbreedte met 1 zijbezems	mm	1000
Werkbreedte met 2 zijbezems (optie)	mm	1290
Inhoud van de veeggoedcontainer	I	100
Beveiligingsklasse beschermd gegen spatwater	--	IPX 3
Motor
Type	--	Yanmar L70AE, 1-cilinder-viertakt
Slagvolume	--	296cm³
Vermogen max.	kW/PK	4,4 / 6
Soort brandstof	--	Diesel
Reservoirinhoud	--	3,3l
Beveiligingsklasse	--	IP22
Accu
Type	--	12V, 44Ah
Ollisoorten	--
Motor	--	SAE 15W40
Veeghydrauliek	--	HVLP 46
Aaandrijving	--	SAE 10W-60
Bandenuitrusting
Grootte voor	--	4.00-4
Luchtdruk voor	bar	6
Grootte darüber	--	4.00-8
Luchtdruk darüber	bar	6
Rem
Bedrijsfrem	--	hydrostatisch
Handrem	--	automatisch (meteer)
Filter- en zuigsysteme
Filtrvlak fijnstofffilter	m²	6,0
Gebruiskategorie filters voor stoffen die nicht schadelijk zijn voor de gezondheid	--	U
Nominale onderdruk zuigsysteme	mbar	12
Nominale volumestroom zuigsysteme	I/s	50
Omgevingsvoorwaarden
Temperatuur	°C	-5...+40
Luchtvochtigheid, Niet bedauwend	%	20 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsemissie
Geluidsdrukniveau LpA	dB(A)	83
Onzekerheid KpA	dB(A)	2
Geluidskrachtniveau LWA + onveiligheid KWA	dB(A)	101
Apparaattrillingen
Hand-arm vibratiewaarde	m/s²	<2,5
Zitplaats	m/s²	0,7
Onzekerheid K	m/s²	0,2

CE-verklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EG-richtlijnen.Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Veegzuigmachine opstab-machine

Type: 1.280-xxx

Type: 1.511-xxx

Van toepassing zichnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

Toegepaste landelijkne normen

CISPR 12

Toegpaste conformiteitsbeoorde

lingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

KM 100/100 RD

Gemeten: 99

Gegaran- 101

deerd:

De ondergeteken handelen in opdracht en met volmacht van de bedrijfsleiding.

CEO

Gevolmachigde voor de documentatie:

S. Reiser

In ieder land+zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout deoorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerksplaats en neem uw aankoopbewijs mee.
