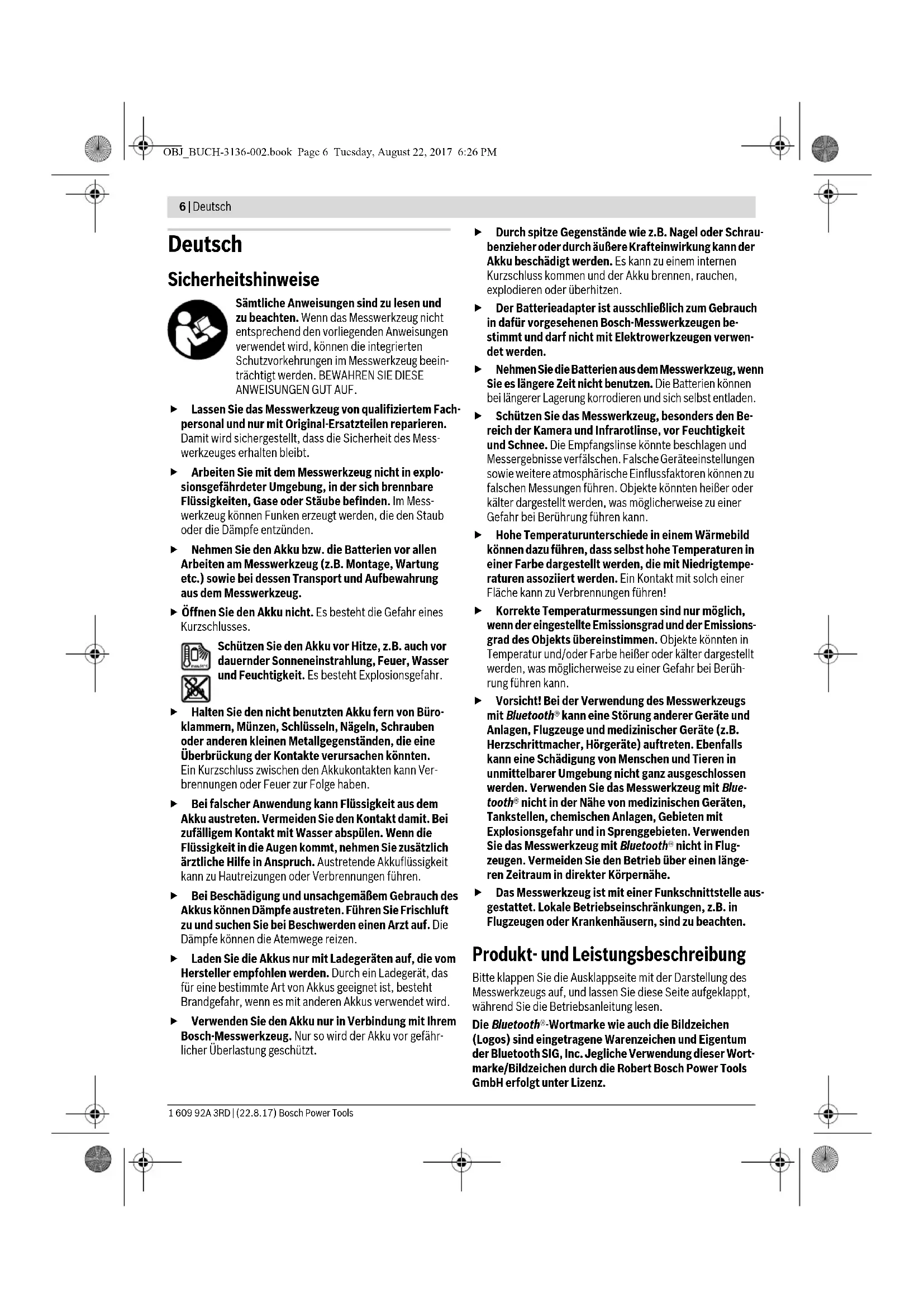

OBJ_BUCH-3136-002.book Page 5 Tuesday, August 22, 2017 6:26 PM6 | Deutsch 1 609 92A 3RD | (22.8.17) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beein- trächtigt werden. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF. Lassen Sie das Messwerkzeug von qualifiziertem Fach- personal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Mess- werkzeuges erhalten bleibt. Arbeiten Sie mit dem Messwerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Mess- werkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Nehmen Sie den Akku bzw. die Batterien vor allen Arbeiten am Messwerkzeug (z.B. Montage, Wartung etc.) sowie bei dessen Transport und Aufbewahrung aus dem Messwerkzeug. Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Halten Sie den nicht benutzten Akku fern von Büro- klammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Ver- brennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch-Messwerkzeug. Nur so wird der Akku vor gefähr- licher Überlastung geschützt. Durch spitze Gegenstände wie z.B. Nagel oder Schrau- benzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen. Der Batterieadapter ist ausschließlich zum Gebrauch in dafür vorgesehenen Bosch-Messwerkzeugen be- stimmt und darf nicht mit Elektrowerkzeugen verwen- det werden. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen. Schützen Sie das Messwerkzeug, besonders den Be- reich der Kamera und Infrarotlinse, vor Feuchtigkeit und Schnee. Die Empfangslinse könnte beschlagen und Messergebnisse verfälschen. Falsche Geräteeinstellungen sowie weitere atmosphärische Einflussfaktoren können zu falschen Messungen führen. Objekte könnten heißer oder kälter dargestellt werden, was möglicherweise zu einer Gefahr bei Berührung führen kann. Hohe Temperaturunterschiede in einem Wärmebild können dazu führen, dass selbst hohe Temperaturen in einer Farbe dargestellt werden, die mit Niedrigtempe- raturen assoziiert werden. Ein Kontakt mit solch einer Fläche kann zu Verbrennungen führen! Korrekte Temperaturmessungen sind nur möglich, wenn der eingestellte Emissionsgrad und der Emissions- grad des Objekts übereinstimmen. Objekte könnten in Temperatur und/oder Farbe heißer oder kälter dargestellt werden, was möglicherweise zu einer Gefahr bei Berüh- rung führen kann. Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie das Messwerkzeug mit Blue- tooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flug- zeugen. Vermeiden Sie den Betrieb über einen länge- ren Zeitraum in direkter Körpernähe. Das Messwerkzeug ist mit einer Funkschnittstelle aus- gestattet. Lokale Betriebseinschränkungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten. Produkt- und Leistungsbeschreibung Bitte klappen Sie die Ausklappseite mit der Darstellung des Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wort- marke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. OBJ_BUCH-3136-002.book Page 6 Tuesday, August 22, 2017 6:26 PMDeutsch | 7 Bosch Power Tools 1 609 92A 3RD | (22.8.17) Bestimmungsgemäßer Gebrauch Diese Wärmebildkamera ist bestimmt zur berührungslosen Messung von Oberflächentemperaturen. Das angezeigte Wärmebild zeigt die Temperaturverteilung des erfassten Bereiches der Infrarotlinse an und ermöglicht es dadurch, Temperaturabweichungen farblich differenziert darzustellen. So können bei fachgerechter Anwendung Flächen und Objekte berührungslos auf Temperaturunterschiede bzw. -auffälligkeiten untersucht werden, um Bauteile und/oder etwaige Schwachstellen sichtbar zu machen, u.a.: – Wärmedämmungen und Isolierungen (z.B. Auffinden von Wärmebrücken) – Aktive Heiz- und Warmwasserleitungen (z.B. Fußbodenheizung) in Böden und Wänden – Überhitzte elektrische Bauteile, wie z.B. Sicherungen oder Klemmen – Maschinenteile (z.B. Überhitzung durch defekte Kugellager) Das Messwerkzeug darf nicht zur Temperaturmessung bei Personen sowie Tieren oder für andere medizinische Zwecke verwendet werden. Das Messwerkzeug ist nicht geeignet zur Oberflächentempe- raturmessung von Gasen oder Flüssigkeiten. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Schutzkappe für visuelle Kamera und Infrarotsensor 2 Seriennummer 3 Abdeckung Micro-USB-Buchse 4 Micro-USB-Buchse 5 Pfeiltaste auf 6 Taste Messfunktionen „Func“ 7 Wechsel Temperaturskala automatisch-fixiert / Funktionstaste rechts 8 Pfeiltaste rechts 9 Ein-Aus-Taste 10 Pfeiltaste ab 11 Taste Speichern 12 Pfeiltaste links 13 Taste Galerie/Funktionstaste links 14 Display 15 Visuelle Kamera 16 Infrarot-Sensorbereich 17 Taste Messung einfrieren/weitermessen 18 Akkuschacht 19 Entriegelungstaste Akku/Batterieadapter 20 Verschlusskappe Batterieadapter* 21 Hülle Batterieadapter* 22 Aussparung Hülle 23 Akku* 24 Micro-USB-Kabel 25 Schutztasche*

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Anzeigenelemente a Datum/Uhrzeit b Messfunktion c Anzeige Emissionsgrad d Anzeige Bluetooth®-Verbindung e Anzeige WiFi ein-/ausgeschaltet f Anzeige Ladezustand g Anzeige maximale Oberflächentemperatur im Messbereich h Skala i Anzeige minimale Oberflächentemperatur im Messbereich j Symbol Skalenarretierung k Anzeige Heißpunkt (exemplarisch) l Fadenkreuz mit Temperaturanzeige m Anzeige Kaltpunkt (exemplarisch) n Galeriesymbol Technische Daten Wärmebildkamera GTC 400 C Sachnummer 3 601 K83 1.. Auflösung Infrarotsensor 160 x 120 Thermische Empfindlichkeit <50mK Spektralbereich 8–14μm Sichtfeld (FOV) 53 x 43° Fokusentfernung ≥0,3m Fokus fix Messbereich Oberflächentemperatur –10...+400 °C Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 2 auf dem Typenschild. 1) bei einer Umgebungstemperatur von 20–23 °C und einem Emissionsgrad von >0,999, Messabstand: 0,3 m, Betriebszeit: >5 min

2) eingeschränkte Leistung bei Temperaturen <0 °C

Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-3136-002.book Page 7 Tuesday, August 22, 2017 6:26 PM8 | Deutsch 1 609 92A 3RD | (22.8.17) Bosch Power Tools Messgenauigkeit (typisch) Oberflächentemperatur

–10...+10 °C 10...100 °C >+100 °C ±3 °C ±3 °C ±3 % Displaytyp TFT Displaygröße 3,5" Auflösung Display 320 x 240 Bildformat .jpg Gespeicherte Bilder pro Speichervorgang 1 x Wärmebild (Screenshot) 1 x visuelles Echtbild inkl. Temperaturwerten (Metadaten) Anzahl Bilder im internen Bildspeicher (typisch)

Integrierte visuelle Kamera

Batterien (Alkali-Mangan) Akku (Li-Ionen) 4 x 1,5 V LR6 (AA) (mit Batterieadapter) 10,8 V/12 V Betriebsdauer – Batterien (Alkali-Mangan) – Akku (Li-Ionen) 2,0 h 5,0 h USB-Anschluss

Energieversorgung TrackMyTools-Bluetooth®-Modul –Knopfzelle – Batterielebensdauer ca. CR2450 (3-V-Lithium-Batterie) 60 Monate Bluetooth® Bluetooth® 4.2 (Low Energy) Max. Sendeleistung Bluetooth® 3,2 mW Frequenzband Bluetooth® 2,402 –2,480 GHz Drahtlos-Konnektivität WiFi Max. Sendeleistung WiFi 30 mW Betriebsfrequenzbereich WiFi 2,400–2,483 GHz Gewicht entsprechend EPTA-Procedure 01:2014 0,54 kg Maße (Länge x Breite x Höhe) 233 x 95 x 63 mm Schutzart (außer Batteriefach) IP 53 erlaubte Umgebungsbedingungen – Ladetemperatur – Betriebstemperatur

– Lagertemperatur – Relative Luftfeuchte (nicht kondensierend) 0...+45 °C –10...+45 °C –20...+70 °C 20... 80 % empfohlene Akkus GBA 10,8 V GBA 12 V empfohlene Ladegeräte AL 11.. CV GAL 12.. CV Wärmebildkamera GTC 400 C Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 2 auf dem Typenschild. 1) bei einer Umgebungstemperatur von 20–23 °C und einem Emissionsgrad von >0,999, Messabstand: 0,3 m, Betriebszeit: >5 min

2) eingeschränkte Leistung bei Temperaturen <0 °C

Technische Daten ermittelt mit Akku aus Lieferumfang. OBJ_BUCH-3136-002.book Page 8 Tuesday, August 22, 2017 6:26 PMDeutsch | 9 Bosch Power Tools 1 609 92A 3RD | (22.8.17) Montage Energieversorgung Das Messwerkzeug kann entweder mit handelsüblichen Batterien (AA-Batterien Typ LR6 oder vergleichbar) oder mit einem Bosch Li-Ionen-Akku betrieben werden. Betrieb mit Batterieadapter (herausnehmbar) (siehe Bild A) Die Batterien werden in den Batterieadapter eingesetzt. Der Batterieadapter ist ausschließlich zum Gebrauch in dafür vorgesehenen Bosch-Messwerkzeugen be- stimmt und darf nicht mit Elektrowerkzeugen verwen- det werden. Zum Einsetzen der Batterien schieben Sie die Hülle des Bat- terieadapters 21 in den Akkuschacht 18. Legen Sie die Batte- rien entsprechend der Abbildung auf der Verschlusskappe 20 in die Hülle ein. Schieben Sie die Verschlusskappe über die Hülle, bis diese spürbar einrastet und bündig am Griff des Messwerkzeugs anliegt. Zum Entnehmen der Batterien drücken Sie die Entriegelungstasten 19 der Verschlusskappe 20 und ziehen die Verschlusskappe ab. Achten Sie da- bei darauf, dass die Batterien nicht herausfallen. Halten Sie das Messwerkzeug dazu mit dem Akku- schacht 18 nach oben gerichtet. Entnehmen Sie die Batterien. Um die innen liegende Hülle 21 aus dem Akku- schacht 18 zu entfernen, greifen Sie in die Aussparung der Hülle 22 und ziehen diese bei leichtem Druck auf die Seiten- wand aus dem Messwerkzeug heraus (siehe Bild B). Hinweis: Nutzen Sie zum Entnehmen des Akkus kein Werk- zeug (z.B. einen Schraubendreher), da die Hülle sonst bre- chen könnte. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen. Betrieb mit Akku (siehe Bild C) Hinweis: Der Gebrauch von nicht für Ihr Messwerkzeug geeig- neten Akkus kann zu Fehlfunktionen oder zur Beschädigung des Messwerkzeugs führen. Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf. Benutzen Sie nur die in den technischen Daten aufge- führten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Messwerkzeug verwendbaren Li-Ionen-Akku abgestimmt. Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade- vorganges schädigt den Akku nicht. Drücken Sie nach dem automatischen Abschalten des Messwerkzeuges nicht weiter auf die Ein-Aus-Taste. Der Akku kann beschädigt werden. Zum Einsetzen des geladenen Akkus 23 schieben Sie diesen in den Akkuschacht 18, bis er spürbar einrastet und bündig am Griff des Messwerkzeugs anliegt. Zum Entnehmen des Akkus 23 drücken Sie die Entriege- lungstasten 19 und ziehen den Akku aus dem Akkuschacht

18. Wenden Sie dabei keine Gewalt an.

Ladezustandsanzeige Die Ladezustandsanzeige f im Display zeigt den Ladezustand der Batterien bzw. des Akkus 23 an. Betrieb Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung. Setzen Sie das Messwerkzeug keinen extremen Tempe- raturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extre- men Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden. Achten Sie auf eine korrekte Akklimatisierung des Messwerkzeugs. Bei starken Temperaturschwankungen oder sich stark ändernden Umgebungsbedingungen könn- te die Messgenauigkeit des Messgeräts so lange beein- trächtigt sein, bis es wieder voll akklimatisiert ist. Vermeiden Sie heftige Stöße oder Stürze des Mess- werkzeuges. Nach starken äußeren Einwirkungen und bei Auffälligkeiten in der Funktionalität sollten Sie das Mess- werkzeug bei einer autorisierten Bosch-Kundendienst- stelle überprüfen lassen. Inbetriebnahme Ein-/Ausschalten Klappen Sie zum Messen die Schutzkappe 1 auf. Achten Sie während der Arbeit darauf, dass der Infrarot-Messbe- reich nicht verschlossen oder verdeckt wird. Zum Einschalten des Messwerkzeugs drücken Sie die Ein-Aus- Taste 9. Im Display 14 erscheint eine Startsequenz. Nach der Startsequenz beginnt das Messwerkzeug sofort mit der Mes- sung und führt diese kontinuierlich bis zum Ausschalten fort. Hinweis: In den ersten Minuten kann es vorkommen, dass das Messwerkzeug sich öfters selbst abgleicht, da sich Sen- sor- und Umgebungstemperatur noch nicht angeglichen haben. Die erneute Kalibrierung ermöglicht eine präzise Mes- sung. Während der Kalibrierung friert das Wärmebild kurz ein. Zum Ausschalten des Messwerkzeugs drücken Sie die Ein- Aus-Taste erneut. Das Messwerkzeug speichert alle Einstel- lungen und schaltet sich dann aus. Schließen Sie die Schutz- kappe 1 zum sicheren Transport des Messwerkzeugs. Anzeige Kapazität >2/3 ≤2/3 ≤1/3 ≤10% Batterien bzw. Akku wechseln OBJ_BUCH-3136-002.book Page 9 Tuesday, August 22, 2017 6:26 PM10 | Deutsch 1 609 92A 3RD | (22.8.17) Bosch Power Tools Im Einstellungsmenü können Sie wählen, ob und nach welcher Zeit sich das Messwerkzeug automatisch ausschalten soll (siehe „Ausschaltzeit“, Seite 12). Befinden sich der Akku bzw. das Messwerkzeug außerhalb der in den Technischen Daten angegebenen Betriebstempe- ratur, dann schaltet sich das Messwerkzeug nach einer kurzen Warnung (siehe „Fehler – Ursachen und Abhilfe“, Seite 13) automatisch ab. Lassen Sie das Messwerkzeug austemperie- ren und schalten Sie es dann wieder ein. Um Energie zu sparen, schalten Sie das Messwerkzeug nur ein, wenn Sie es benutzen. Messvorbereitung Emissionsgrad für Oberflächen-Temperaturmessungen einstellen Der Emissionsgrad eines Objekts ist vom Material und von der Struktur seiner Oberfläche abhängig. Er gibt an, ob ein Objekt (im Vergleich mit anderen Objekten mit gleicher Temperatur) viel oder wenig Infrarot-Wärmestrahlung aussendet. Zur Bestimmung der Oberflächentemperatur wird berüh- rungslos die natürliche Infrarot-Wärmestrahlung gemessen, die das angezielte Objekt aussendet. Für korrekte Messungen muss der am Messwerkzeug eingestellte Emissionsgrad bei jeder Messung geprüft und gegebenenfalls an das Mess- objekt angepasst werden. Sie können einen der voreingestellten Emissionsgrade aus- wählen oder einen genauen Zahlenwert eingeben. Stellen Sie den gewünschten Emissionsgrad über das Menü „Messung“ >„Emissionsgrad“ ein (siehe Seite 12). Korrekte Temperaturmessungen sind nur möglich, wenn der eingestellte Emissionsgrad und der Emis- sionsgrad des Objekts übereinstimmen. Farbunterschiede können auf unterschiedliche Temperatu- ren und/oder auf unterschiedliche Emissionsgrade zurückzu- führen sein. Bei stark unterschiedlichen Emissionsgraden können die angezeigten Temperaturunterschiede deutlich von den realen abweichen. Befinden sich mehrere Messobjekte aus unterschiedlichem Material bzw. unterschiedlicher Struktur im Messbereich, dann sind die angezeigten Temperaturwerte nur bei den zum eingestellten Emissionsgrad passenden Objekten verbind- lich. Bei allen anderen Objekten (mit anderen Emissionsgra- den) können die angezeigten Farbunterschiede als Hinweis auf Temperaturrelationen genutzt werden. Hinweise zu den Messbedingungen Stark reflektierende oder glänzende Oberflächen (z.B. glän- zende Fliesen oder blanke Metalle) können die angezeigten Ergebnisse verfälschen bzw. beeinträchtigen. Kleben Sie bei Bedarf die Messfläche mit einem dunklen, matten Klebeband, das gut wärmeleitend ist, ab. Lassen Sie das Band kurz auf der Oberfläche austemperieren. Achten Sie bei reflektierenden Oberflächen auf einen günsti- gen Messwinkel, damit reflektierte Wärmestrahlung von anderen Objekten das Ergebnis nicht verfälscht. Zum Beispiel kann bei Messungen senkrecht von vorn die Reflexion Ihrer eigenen Körperwärme die Messung beeinträchtigen. Bei einer ebenen Fläche könnten so die Umrisse und Temperatur Ihres Körpers angezeigt werden (reflektierter Wert), welche nicht der eigentlichen Temperatur der gemessenen Oberflä- che entsprechen (emittierter Wert bzw. realer Wert der Ober- fläche). Die Messung durch transparente Materialien (z.B. Glas oder transparente Kunststoffe) hindurch ist prinzipbedingt nicht möglich. Die Messergebnisse werden umso genauer und zuverlässiger, je besser und stabiler die Messbedingungen sind. Die Infrarot-Temperaturmessung wird durch Rauch, Dampf/ hohe Luftfeuchtigkeit oder staubige Luft beeinträchtigt. Hinweise für eine bessere Genauigkeit der Messungen: – Gehen Sie so nah wie möglich an das Messobjekt heran, um Störfaktoren zwischen Ihnen und der Messfläche zu minimieren. – Lüften Sie Innenräume vor der Messung, insbesondere wenn die Luft verschmutzt oder sehr dampfig ist. Lassen Sie den Raum nach dem Lüften eine Weile austem- perieren, bis er die übliche Temperatur wieder erreicht hat. Zuordnung der Temperaturen anhand der Skala Auf der rechten Seite des Displays wird Ihnen eine Skala angezeigt. Die Werte am oberen und unte- ren Ende orientieren sich an der im Wärmebild erfassten Maximal- bzw. Minimaltemperatur. Die Zuteilung einer Farbe zu einem Temperaturwert im Bild erfolgt gleichmäßig verteilt (linear). Mithilfe der unterschiedlichen Farbtöne können somit Temperaturen innerhalb dieser beiden Randwerte zugeordnet werden. Eine Temperatur, welche genau zwischen dem Maximal- und dem Minimalwert liegt, kann so beispielsweise dem mittleren Farbbereich der Skala zugeordnet werden. Zur Temperaturbestimmung eines konkreten Bereiches bewegen Sie das Messgerät, sodass das Fadenkreuz mit Temperaturanzeige l auf den gewünschten Punkt bzw. Bereich gerichtet ist. In der automatischen Einstellung wird das Farbspektrum der Skala stets auf den gesamten Messbereich innerhalb der Maximal- bzw. Minimaltemperatur linear (= gleichmäßig) verteilt. Die Wärmebildkamera zeigt alle gemessenen Temperaturen im Messbereich im Verhältnis zueinander an. Wird in einem Material Emissionsgrad (Anhaltswert 0°C...100°C) Beton 0,93 Putz/Mörtel 0,93 Ziegel 0,93 Dachpappe 0,93 Heizkörperlack 0,93 Holz 0,91 Linoleum 0,88 Papier 0,89 21,8 °C 32,5 °C OBJ_BUCH-3136-002.book Page 10 Tuesday, August 22, 2017 6:26 PMDeutsch | 11 Bosch Power Tools 1 609 92A 3RD | (22.8.17) Bereich, beispielsweise in einer farbigen Darstellung, die Wärme in der Farbpalette bläulich angezeigt, bedeutet dies, dass die bläulichen Bereiche zu den kälteren Messwerten im aktuellen Messbereich gehören. Diese Bereiche können aber dennoch in einem Temperaturbereich liegen, der unter Um- ständen zu Verletzungen führen kann. Achten Sie deshalb im- mer auf die angezeigten Temperaturen an der Skala bzw. di- rekt am Fadenkreuz. Funktionen Anpassen der Farbdarstellung Je nach Messsituation können unterschiedliche Farbpaletten die Analyse des Wärmebildes erleichtern und Objekte oder Sachverhalte deutlicher im Display abbilden. Die gemesse- nen Temperaturen werden hierdurch nicht beeinflusst. Es än- dert sich lediglich die Darstellung der Temperaturwerte. Zum Wechseln der Farbpalette bleiben Sie im Messmodus und drücken die Pfeiltasten rechts 8 oder links 12. Überlagerung von Wärme- und Echtbild Für eine bessere Orientierung (= räumliche Zuordnung des angezeigten Wärmebildes) kann bei ausgeglichenen Tempe- raturbereichen zusätzlich ein visuelles Echtbild hinzugeschal- tet werden. Hinweis: Die Überlagerung von Echt- und Wärmebild ist bei einer Distanz von 0,55 m genau. Bei abweichenden Entfer- nungen zum Messobjekt kann es zu einem Versatz zwischen Echt- und Wärmebild kommen. Die Wärmebildkamera bietet Ihnen folgende Möglichkeiten: – 100 % Infrarotbild Es wird ausschließlich das Wärmebild angezeigt. – Bild in Bild Das angezeigte Wärmebild wird beschnitten und der umliegende Bereich wird als Echtbild angezeigt. Diese Einstellung verbessert die örtliche Zuordnung des Mess- bereiches. – Transparenz Das angezeigte Wärmebild wird leicht transparent über das Echtbild gelegt. So können Objekte besser erkannt werden. Durch Drücken der Pfeiltasten oben 5 oder unten 10 können Sie die Einstellung anpassen. Fixieren der Skala Die Anpassung der Farbverteilung im Wärmebild erfolgt auto- matisch, kann jedoch durch Drücken der Funktionstaste rechts 7 eingefroren werden. Dies ermöglicht die Vergleich- barkeit von Wärmebildern, die unter unterschiedlichen Tem- peraturbedingungen aufgenommen wurden (z.B. bei der Überprüfung von mehreren Räumen auf Wärmebrücken). Um die Skala wieder auf automatisch zu schalten, drücken Sie die Funktionstaste rechts 7 erneut. Die Temperaturen verhal- ten sich nun wieder dynamisch und passen sich den gemesse- nen Minimal- und Maximalwerten an. Messfunktionen Um weitere Funktionen aufzurufen, die Ihnen bei der Anzeige behilflich sein können, drücken Sie die Taste „Func“ 6. Navi- gieren Sie in den angezeigten Optionen mit rechts/links, um eine Funktion auszuwählen. Wählen Sie eine Funktion aus und drücken Sie die Taste „Func“ 6 erneut. Folgende Messfunktionen stehen Ihnen zur Verfügung: – „Automatik“ Die Farbverteilung im Wärmebild erfolgt automatisch. – „Wärmesucher“ In dieser Messfunktion werden nur die wärmeren Tempe- raturen im Messbereich als Wärmebild angezeigt. Der Bereich außerhalb dieser wärmeren Temperaturen wird als Echtbild in Graustufen angezeigt, um farbige Objekte nicht fälschlicherweise mit Temperaturen in Verbindung zu bringen (z.B. rotes Kabel in Schaltschrank bei Suche nach überhitzten Bauelementen). Passen Sie die Skala mit den Tasten oben 5 und unten 10 an. Der angezeigte Tem- peraturbereich wird dadurch erweitert bzw. verringert. Das Gerät misst Minimal- und Maximaltemperaturen wei- terhin mit und zeigt diese an den Enden der Skala an. Sie können aber steuern, welcher Temperaturbereich als Wär- mebild farbig eingeblendet werden soll. – „Kältesucher“ In dieser Messfunktion werden nur die kälteren Tempera- turen im Messbereich als Wärmebild angezeigt. Der Bereich außerhalb dieser kälteren Temperaturen wird als Echtbild in Graustufen angezeigt, um farbige Objekte nicht fälschlicherweise mit Temperaturen in Verbindung zu brin- gen (z.B. blauer Fensterrahmen bei Suche nach fehlerhaf- ter Isolierung). Passen Sie die Skala mit den Tasten oben 5 und unten 10 an. Der angezeigte Temperaturbereich wird dadurch erweitert bzw. verringert. Das Gerät misst Minimal- und Maximaltemperaturen wei- terhin mit und zeigt diese an den Enden der Skala an. Sie können aber steuern, welcher Temperaturbereich als Wär- mebild farbig eingeblendet werden soll. – „Manuell“ Werden stark abweichende Temperaturen im Wärmebild gemessen (z.B. Heizkörper als heißes Objekt bei Unter- suchung von Wärmebrücken), so verteilen sich die zur Verfügung stehenden Farben auf eine hohe Anzahl von Temperaturwerten im Bereich zwischen Maximal- und Minimaltemperatur. Dies kann dazu führen, dass feine Temperaturunterschiede nicht mehr detailliert angezeigt werden können. Um eine detailreiche Darstellung der Fokustemperatur zu erreichen, gehen Sie folgendermaßen vor: Nachdem Sie in den Modus „Manuell“ gewechselt haben, können Sie die Maximal- bzw. Minimaltemperatur einstellen. So können Sie den Temperaturbereich fest- legen, welcher für Sie relevant ist und in welchem Sie feine Unterschiede erkennen möchten. Die Einstellung Reset passt die Skala wieder automatisch an die gemessenen Werte im Sichtfeld des Infrarotsensors an. OBJ_BUCH-3136-002.book Page 11 Tuesday, August 22, 2017 6:26 PM12 | Deutsch 1 609 92A 3RD | (22.8.17) Bosch Power Tools Hauptmenü Um zum Hauptmenu zu gelangen, drücken Sie die Taste „Func“ 6 zum Aufrufen der Messfunktionen. Drücken Sie nun die Funktionstaste rechts 7. – „Messung“ – „Anzeige“ – „WiFi“: „AN/AUS“ (siehe „Datenübertragung“, Seite 13) – „Track My Tools“: „AN/AUS“ (siehe „TrackMyTools“, Seite 14) – „Gerät“ Um ein beliebiges Menü zu verlassen und zum Standard-An- zeigenbildschirm zurückzukehren, können Sie auch die Taste 17 drücken. Dokumentation von Messergebnissen Messergebnisse speichern Direkt nach dem Einschalten beginnt das Messwerkzeug mit der Messung und führt diese kontinuierlich bis zum Ausschal- ten fort. Um ein Bild zu speichern, richten Sie die Kamera auf das ge- wünschte Messobjekt und drücken Sie die Taste Speichern

11. Das Bild wird im internen Speicher der Kamera abgelegt.

Alternativ drücken Sie die Taste Messung einfrieren 17. Die Messung wird eingefroren und Ihnen im Display angezeigt. Dies ermöglicht Ihnen eine ruhige Betrachtung des Bildes. Möchten Sie das eingefrorene Bild nicht abspeichern, gelan- gen Sie mit der Taste 17 wieder in den Messmodus. Wenn Sie das Bild im internen Speicher der Kamera ablegen möchten, drücken Sie die Taste Speichern 11. Abrufen gespeicherter Bilder Zum Abrufen gespeicherter Wärmebilder gehen Sie wie folgt vor: – Drücken Sie die Funktionstaste links 13. Im Display erscheint nun das zuletzt gespeicherte Foto. – Um zwischen den gespeicherten Wärmebildern zu wech- seln, drücken Sie die Pfeiltasten rechts 8 oder links 12. Löschen gespeicherter Bilder Zum Löschen einzelner Wärmebilder gehen Sie in die Galerie- ansicht: – Drücken Sie die rechte Funktionstaste 7 unter dem Papier- korb-Symbol. – Bestätigen Sie den Vorgang mit der linken Funktionstaste 13 oder brechen Sie den Löschvorgang durch Drücken der rechten Funktionstaste 7 unter dem Abbrechen-Symbol ab. – „Emissionsgrad“ c: Für einige der häufigsten Materialien stehen gespeicherte Emissionsgrade zur Auswahl. Wählen Sie im Menüpunkt „Material“ das passende Material aus. Der dazugehörige Emissionsgrad wird in der Zeile darunter angezeigt. Wenn Ihnen der genaue Emissionsgrad Ihres Messob- jekts bekannt ist, können Sie diesen auch als Zahlenwert im Menüpunkt „Emissionsgrad“ einstellen. – „Reflektierte Temperatur“: Die Einstellung dieses Parameters verbessert das Mess- ergebnis besonders bei Materialien mit niedrigem Emissi- onsgrad (= hoher Reflexion). Meist entspricht die reflek- tierte Temperatur der Umgebungstemperatur. Wenn Objekte mit stark abweichenden Temperaturen in der Nähe stark reflektierender Objekte die Messung be- einflussen können, sollte dieser Wert angepasst werden. – „Heißpunkt“ k: „AN/AUS“ In dieser Funktion wird der heißeste Punkt (= Mess- pixel) im Messbereich automatisch durch ein rotes Fadenkreuz im Wärmebild markiert. Dies kann es Ihnen erleichtern, eine kritische Stelle zu erkennen, z.B. eine lose Klemme im Schaltschrank. – „Kaltpunkt“ m: „AN/AUS“ Der kälteste Punkt (= Messpixel) im Messbereich wird Ihnen automatisch durch ein blaues Fadenkreuz im Wär- mebild markiert. Dies kann es Ihnen erleichtern, eine kritische Stelle zu erkennen, z.B. eine undichte Stelle in einer Dämmung. – „Fadenkreuz“ l: „AN/AUS“ Das Fadenkreuz wird mittig im Wärmebild angezeigt und zeigt Ihnen den gemessenen Temperaturwert an dieser Stelle an. – „Skala“ h: „AN/AUS“ – „Sprache“ Unter diesem Menüpunkt können Sie die Sprache aller Anzeigen anpassen. – „Zeit & Datum“ a Für die Änderung von Datum und Zeit in der Anzeige ru- fen Sie das Untermenü „Zeit & Datum“ auf. In diesem Untermenü können Sie außerdem das Datums- und Zeit- format ändern. Zum Verlassen des Untermenüs „Zeit & Datum“ drü- cken Sie entweder die linke Funktionstaste 13 unter dem Haken-Symbol, um die Einstellungen zu speichern, oder die rechte Funktionstaste 7 unter dem Kreuz-Sym- bol, um die Änderungen zu verwerfen. – „Tonsignale“: „AN/AUS“ Unter diesem Menüpunkt können Sie die Signaltöne ein-/ausschalten. – „Ausschaltzeit“ Unter diesem Menüpunkt können Sie das Zeitintervall wählen, nach dem sich das Messwerkzeug automatisch abschalten soll, wenn keine Taste gedrückt wird. Sie können die automatische Abschaltung auch deaktivie- ren, indem Sie die Einstellung „Nie“ wählen. – „Alle Bilder löschen“ Unter diesem Menüpunkt können Sie alle Dateien, die sich im internen Speicher befinden, auf einmal löschen. Drücken Sie die Pfeiltaste rechts 8 für „mehr ...“, um in das Untermenü zu gelangen. Drücken Sie dann entwe- der die linke Funktionstaste 13 unter dem Haken-Sym- bol, um alle Dateien zu löschen, oder die rechte Funk- tionstaste 7 unter dem Kreuz-Symbol, um den Vorgang abzubrechen. – „Geräteinformationen“ Unter diesem Menüpunkt können Sie Informationen über das Messwerkzeug abrufen. Sie finden dort die Seriennummer des Messwerkzeugs und die installierte Software-Version. OBJ_BUCH-3136-002.book Page 12 Tuesday, August 22, 2017 6:26 PMDeutsch | 13 Bosch Power Tools 1 609 92A 3RD | (22.8.17) Alle Bilder löschen Im Menü „Alle Bilder löschen“ können Sie alle Dateien, die sich im internen Speicher befinden, auf einmal löschen. Drücken Sie die Taste „Func“ 6 zum Aufrufen der Messfunk- tionen. Drücken Sie nun die rechte Funktionstaste 7 und wäh- len Sie „Gerät“ > „Alle Bilder löschen“ aus. Drücken Sie die Pfeiltaste rechts 8, um in das Untermenü zu gelangen. Drü- cken Sie dann entweder die linke Funktionstaste 13 unter dem Haken-Symbol, um alle Dateien zu löschen, oder die rechte Funktionstaste 7 unter dem Kreuz-Symbol, um den Vorgang abzubrechen. Datenübertragung Datenübertragung über USB-Schnittstelle Öffnen Sie die Abdeckung der Micro-USB-Buchse 3. Verbin- den Sie die Micro-USB-Buchse des Messwerkzeugs über das mitgelieferte Micro-USB-Kabel mit Ihrem PC oder mobilen Computer. Schalten Sie die Wärmebildkamera nun mit der Taste 9 ein. Öffnen Sie den Dateibrowser und wählen Sie das Laufwerk „BOSCH GTC 400 C“ aus. Die gespeicherten JPG-Dateien können vom internen Speicher des Messwerkzeugs kopiert, auf Ihren Rechner verschoben oder gelöscht werden. Sobald Sie den gewünschten Vorgang beendet haben, tren- nen Sie das Laufwerk standardmäßig ab und schalten dann die Wärmebildkamera mit der Taste 9 wieder aus. Entfernen Sie das Micro-USB-Kabel während des Messbe- triebs und schließen Sie die Abdeckung 3. Achtung: Melden Sie das Laufwerk immer zuerst aus Ihrem Betriebssystem ab (Laufwerk auswerfen), da sonst der inter- ne Speicher der Wärmebildkamera beschädigt werden kann. Halten Sie die Abdeckung der USB-Schnittstelle immer ge- schlossen, damit kein Staub oder Spritzwasser in das Gehäu- se eindringen kann. Hinweis: Verbinden Sie das Messwerkzeug nur mit einem PC oder Notebook. Das Gerät könnte beschädigt werden, wenn Sie es mit einem anderen Gerät verbinden. Hinweis: Die Micro-USB-Schnittstelle dient ausschließlich der Datenübertragung – Batterien und Akkus können darüber nicht geladen werden. Nachbearbeitung der Wärmebilder Die gespeicherten Wärmebilder können Sie auf Ihrem Rech- ner unter einem Windows-Betriebssystem nachbearbeiten. Laden Sie hierzu die GTC-Transfer-Software von der Pro- duktseite der Wärmebildkamera unter www.bosch-professional.com/gtc herunter. Datenübertragung über WiFi Das Messwerkzeug ist mit einem WiFi-Modul ausgestattet, welches die drahtlose Übertragung der gespeicherten Bilder von Ihrer Wärmebildkamera auf ein mobiles Endgerät ermög- licht. Hierzu wird als Softwareschnittstelle die Applikation (App) „Measuring Master“ benötigt. Diese können Sie je nach Endgerät in den entsprechenden Stores herunterladen: Die Anwendung „Measuring Master“ ermöglicht Ihnen, neben der drahtlosen Datenübertragung Ihrer Bilder, einen erweiterten Funktionsumfang und vereinfacht die Nachbear- beitung sowie die Weiterleitung der Messdaten (z.B. per E-Mail). Informationen zur erforderlichen Systemvorausset- zung für eine WiFi-Verbindung finden Sie auf der Bosch- Internetseite unter „www.bosch-professional.com/gtc“. Um die WiFi-Verbindung am Messwerkzeug zu aktivieren/de- aktivieren, rufen Sie das Hauptmenü auf, navigieren mit den Tasten zur Auswahl „WiFi“ und aktivieren/deaktivieren diese. Im Display erscheint die Anzeige e. Stellen Sie sicher, dass die WiFi-Schnittstelle an Ihrem mobilen Endgerät aktiviert ist. Nach dem Start der Bosch-Applikation kann (bei aktivierten WiFi-Modulen) die Verbindung zwischen mobilem Endgerät und Messwerkzeug hergestellt werden. Folgen Sie hierzu den Anweisungen der Anwendung „Measuring Master“. Fehler – Ursachen und Abhilfe Im Falle einer Störung führt das Gerät einen Neustart durch und kann im Anschluss wieder verwendet werden. Andernfalls hilft Ihnen die unten stehende Übersicht bei dauerhaften Fehlermeldungen. Fehler Ursache Abhilfe Messwerkzeug kann nicht eingeschaltet werden. Akku bzw. Batterien leer Laden Sie den Akku bzw. wechseln Sie die Batterien. Akku zu warm bzw. zu kalt Lassen Sie den Akku austemperieren bzw. wechseln Sie ihn. Messwerkzeug zu warm bzw. zu kalt Lassen Sie das Messwerkzeug austemperieren. OBJ_BUCH-3136-002.book Page 13 Tuesday, August 22, 2017 6:26 PM14 | Deutsch 1 609 92A 3RD | (22.8.17) Bosch Power Tools Begriffserklärungen Infrarot-Wärmestrahlung Die Infrarot-Wärmestrahlung ist eine elektromagnetische Strahlung, die von jedem Körper ausgesendet wird. Die Men- ge der Strahlung hängt von der Temperatur und dem Emissi- onsgrad des Körpers ab. Emissionsgrad Der Emissionsgrad eines Objekts ist vom Material und von der Struktur seiner Oberfläche abhängig. Er gibt an, wie viel Infra- rot-Wärmestrahlung das Objekt im Vergleich zu einem idealen Wärmestrahler (schwarzer Körper, Emissionsgrad =1) ab- gibt. Wärmebrücke Als Wärmebrücke wird ein Objekt bezeichnet, das uner- wünscht Wärme nach außen oder innen leitet und sich somit erheblich von der restlichen bzw. gewünschten Temperatur einer Wand unterscheidet. Da die Oberflächentemperatur an Wärmebrücken niedriger als im übrigen Raum ist, steigt die Schimmelgefahr an diesen Stellen erheblich. Reflektierte Temperatur/Reflexivität eines Objektes Die reflektierte Temperatur sind die Wärmestrahlungen, die nicht von dem Objekt selbst ausgehen. Abhängig von der Struktur und dem Material reflektieren sich Umgebungsstrah- lungen im zu messenden Objekt und verfälschen somit das eigentliche Temperaturergebnis. Objektabstand Der Abstand zwischen dem Messobjekt und dem Messgerät beeinflusst die erfasste Flächengröße pro Pixel. Mit zuneh- mendem Objektabstand können Sie zunehmend große Objek- te erfassen. TrackMyTools Das eingebaute Bluetooth® Low Energy Module ermöglicht die Personalisierung und Statusprüfung des Messwerkzeugs sowie die Übertragung von Einstellungen und Daten basie- rend auf Bluetooth®-Funktechnologie. Energieversorgung TrackMyTools-Bluetooth®-Modul Das Messwerkzeug ist mit einer Knopfzelle ausgestattet, da- mit es auch ohne eingesetzten Akku 23 bzw. eingesetzte Bat- terien über TrackMyTools von einem mobilen Endgerät er- fasst werden kann. Weiterführende Informationen erhalten Sie direkt in der App von Bosch. Datenübertragung Das TrackMyTools-Bluetooth®-Modul können Sie in den Gerä- teeinstellungen an- bzw. ausschalten. Danach sendet es ein kontinuierliches Signal aus. Das Sendeintervall des Moduls beträgt acht Sekunden. Je nach Umgebung können bis zu drei Sendeintervalle benötigt werden, ehe das Messwerkzeug erkannt wird. Hinweis: Schalten Sie TrackMyTools aus, wenn Sie sich in Be- reichen aufhalten, wo das Aussenden von Funkwellen unter- sagt ist, z.B. im Flugzeug. Bildspeicher defekt Formatieren Sie den internen Speicher, indem Sie alle Bilder löschen (siehe „Alle Bilder löschen“, Seite 13). Besteht das Problem weiterhin, senden Sie das Messwerkzeug an eine autorisierte Bosch- Kundendienststelle. Bildspeicher voll Übertragen Sie die Bilder bei Bedarf auf ein anderes Speichermedium (z.B. Computer oder Notebook). Löschen Sie dann die Bilder im internen Speicher. Messwerkzeug defekt Senden Sie das Messwerkzeug an eine autorisierte Bosch-Kundendienststelle. Messwerkzeug kann nicht mit einem Computer verbunden werden. Messwerkzeug wird nicht vom Computer erkannt. Prüfen Sie, ob der Treiber auf Ihrem Computer aktuell ist. Gegebenenfalls ist eine neuere Betriebs- system-Version auf dem Computer notwendig. Micro-USB-Anschluss oder Micro-USB-Kabel defekt Prüfen Sie, ob sich das Messwerkzeug mit einem anderen Computer verbinden lässt. Wenn nicht, sen- den Sie das Messwerkzeug an eine autorisierte Bosch-Kundendienststelle. Fehler Ursache Abhilfe Entfernung (m) Größe Infrarot- pixel (mm) Infrarotbereich Breite x Höhe (m) 0,5 3 ~0,5 x 0,4
