用户手册 0 607 350 199 BOSCH

针对气动工具的一般性安全指示 在安装，操作，维修，保养和更换附件之前，以及工作前靠近气动工具时，都务必要详细阅读和确实遵守所有的指示。 未遵守以下的安全规章可能造成严重的伤害。好好保管此安全规章并将它交给操作者。工作场所的安全 注意，工地的地面可能会因为使用机器而变滑。也要提防气管和液压管，不要被它们绊倒了。 工作场所的伤害主要是由滑倒，绊倒和跌倒所造成。 不可以在有爆炸危险的场所 （例如有可燃液体，气体和粉尘的工地）操作本气动工具。 加工工件时产生的火花会点燃该粉尘或蒸气。 使用气动工具时，不可以让旁观者，儿童和访客靠近工地。 因为旁人而分心，会无法控制好气动工 针对气动工具的安全规章 气流不可以对准自己或旁人并且不可以让冷空气吹到手上。 压缩空气可能造成严重的伤害。 检查接头和供应管道。 所有的维修单位，联动装备和管线，都必须是专门针对技术数据上所提供的气压和气流量所设计的。压力太小会影响气动工具的功能，压力太大会造成财物损失和人身伤害。 切勿弯折软管，擅自改变软管口径。不可以让侵蚀性溶剂和锋利的物体损坏软管。软管必须远离高温、油垢以及机器的转动零件。立刻更换损坏的软管。 如果管线坏损了，开动机器后气管会四处甩动进而伤害操作者。被气流卷起的尘埃或废屑可能严重伤害眼睛。 详细检查是否已经正确地拧紧软管夹。 未安装好软管夹或者软管夹已经坏损，都会产生失控的漏气现 针对操作者的安全规章 工作时务必要全神贯注，不但要保持头脑清醒更要理性地操作气动工具。疲惫，喝酒或服用毒品，兴奋剂后，切勿操作气动工具。 使用气动工具时只要稍微分心便可能导致后果严重的意外。 穿戴好您个人的防护装备並戴上护目镜。 根据雇主的指示或工作防护法规及健康保护规章的要求，穿戴您个人的防护装备，例如防护面罩，止滑工作鞋，安全帽或耳罩等，如此可以降低受伤的危险。 避免意外地开动机器。在连接供气装备，提起或搬运气动工具之前，务必检查是否已经关闭了气动工具。 如果您在提携气动电动工具时无意地启动了起

OBJ_BUCH-1326-005.book Page 235 Monday, October 10, 2016 3:12 PM236 | 中文 1 609 92A 39N | (10.10.16) Bosch Power Tools 停开关，或者在连接供气装备时，气动工具已经被 开动了，都可能造成极严重的意外。 开动气动工具之前必须拆除仍然插在机器上的调整 工具。 插在气动工具的转动中部件上的调整工具，

注意工作时的站立姿势，不可掉以轻心。操作机器 时要确保立足稳固，並要随时保持平衡。 稳固的站 立姿势和正确的操作姿势能够帮助您在突发状况下

穿着合适的衣物。不要穿过宽的衣服或戴饰品。头 发，衣服和手套都要远离转动的零件。 宽松的衣 服，饰品或长发皆可能被卷入转动的零件中。 如果能够安装吸尘和集尘装备，则一定要安装上述 装备并正确地使用它们。 使用这些装备可以降低因

不可直接吸入废气。避免让废气接触眼睛。 气动工 具排出的废气可能含带压缩机中的水气，油垢，金 属微粒或其他不洁物。上述物质都有碍身体健康。 小心处理和使用气动工具 使用固定装置或台钳来固定和支撑工件。 如果用手 握持工件或将工件靠在身上，则不能安全地操作气

勿让气动工具过载。根据工作性质与工作种类选择 合适的气动工具。 使用合适的气动工具可以在规定 的功率范围内更有效率更安全地工作。 勿使用起停开关故障的气动工具。 如果无法开动或 关闭气动工具是非常危险的，得尽快将故障的机器

在调整机器设定，更换零件之前或暂时不使用机器 时，都必须中断供气装置。 此预防措施可以防止意

不使用气动工具时必须把它存放在儿童无法取得之 处。勿让不熟悉机器操作方法及未阅读本说明书的 人使用本气动工具。 让经验不足的人操作气动工具

请细心地保养，维护气动工具。检查机器上的转动 部位是否运作正常且不会被夹住，並确定是否有零 件断裂或损坏到会影响气动工具的运作功能。使用 气动工具之前务必先修复故障的机件。 许多意外都 是由未正确维修的气动工具所造成。 遵照本说明书上的指示使用气动工具，配件及安装 件。另外也必须留心工作条件及待执行的工作。 这 样可以尽可能地降低废尘，振荡和噪音。 只能将气动工具交给合格且经过训练的人员来设

不可以更改气动工具。 擅自更改机器可能会降低安 全性措施的成效并提高对操作者的危险。

气动工具只能交给合格的专业人员修理。 修理工具 时只能换装原厂零，配件。 气动偏心研磨机安全规章 如果工件，附件甚至气动工具本身破裂了，可能会 有零件以相当高的速度向外弹出。 在操作机器，修理或维护机器时，或是在替气动工 具更换附件时都要佩戴耐撞击的防护眼镜。至于所 需的保护程度则应该针对个别用途分别评估。 执行过头的工作时，得戴上安全帽。 这样可以避免

让旁观者与工作区域保持一安全距离。任何进入工 作区域的人必须戴上防护用品。 工件或破损磨切片 的碎片可能会飞出并伤害紧靠着操作区域的旁观 者。切割附件触及带电导线会使电动工具外露的金 属零件带电，并使操作者触电。 注意！长期操作气动工具后安装件会变得非常灼 热。 请使用防护手套。 操作者和维修人员的身体架构必须能够承担和操控 既大且重而且功率强劲的气动工具。 如果气动工具发生任何不预期的状况时都要保持沉 着，这些状况可能因为反弹或气动工具破裂而造 成。此时要握好气动工具，并且身体和手都要维持 在能够抵挡上述意外状况的位置。 这些预防措施可

要采取最舒适的姿势操作本气动工具。要确保稳固 的持机姿态，并且得避免不良或无法保持平衡的工 作姿势。在长期操作机器后，操作者得改变持机姿

如果供应气流中断了或气压降低了则必须关闭气动 工具。 此时必须检查气压，待气压回升到标准值后

仅使用 Bosch 推荐的润滑剂。 不要使用已损坏的安装件。每次使用安装件之前都 要检查是否存在碎裂、断裂、磨损或过度损耗。如 果气动工具或安装件掉落，检查是否损坏，或使用 未损坏的安装件。如果您对安装件已作了检查并投 入使用，您和附近的人应远离旋转的安装件，让设 备以最高转速运行一分钟。 已损坏的安装件通常会

手掌不可以靠近转动中的安装件。 您可能会受伤。 装填磨料前禁止使用气动工具。 否则会磨损磨盘， 导致无法再可靠地固定磨料。 研磨塑料或其它不导电材料时，气动工具会释放静

使用气动工具时，操作者可能在执行与工作有关的 活动时在手，手臂，肩膀，颈部或其它的身体部位

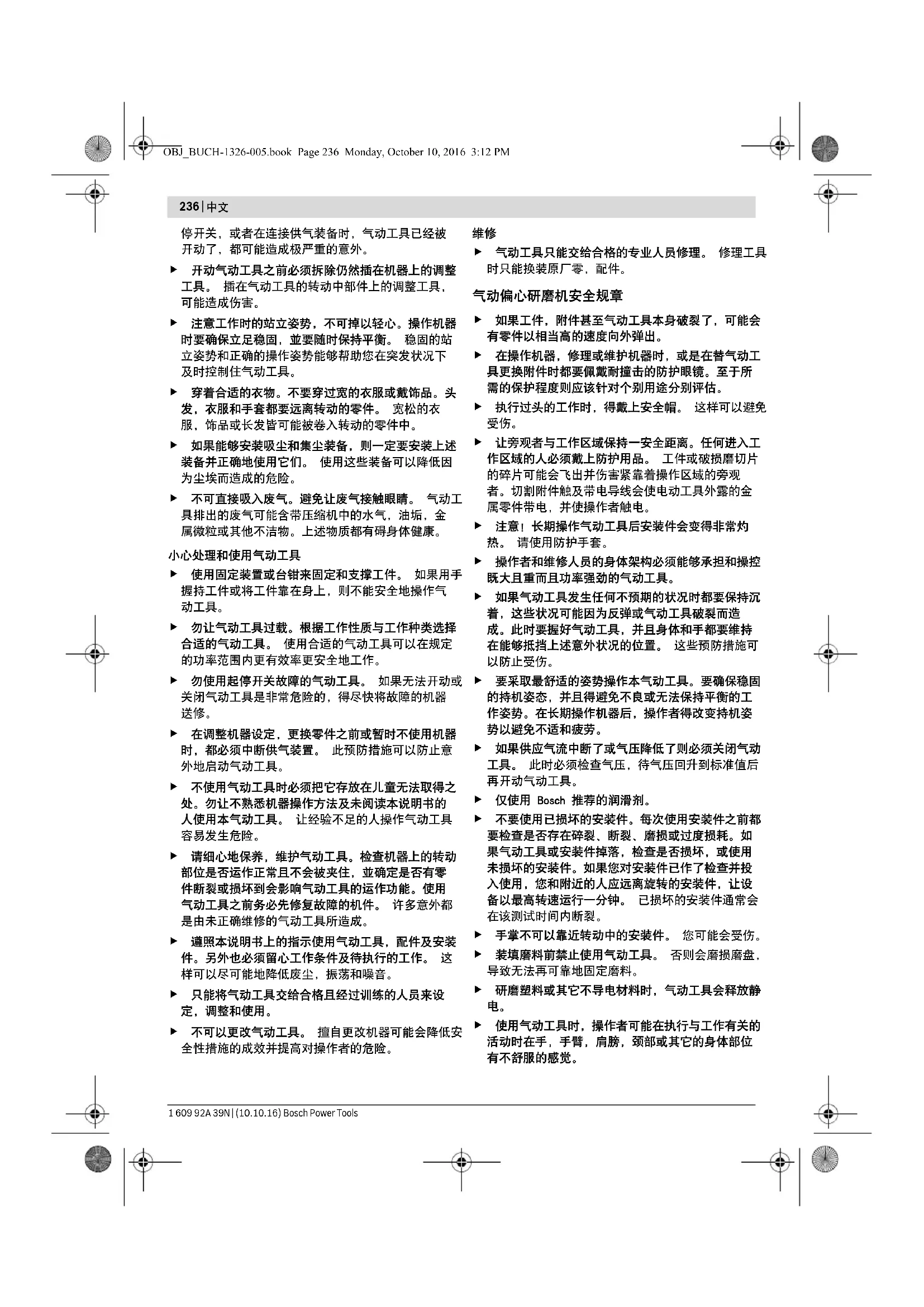

OBJ_BUCH-1326-005.book Page 236 Monday, October 10, 2016 3:12 PM中文 | 237 Bosch Power Tools 1 609 92A 39N | (10.10.16) 如果操作者有以下的症状，如持续恶心，不舒服， 心悸，疼痛，发痒，发麻，烧灼感或僵硬的感觉 等，千万不可忽视这些警讯。此时操作者应通知其 雇主并且向合格的医生咨询。

所选用的磨具的许可转速，不可以低於气动工具的 最高转速。 机器的转速如果超出磨具的许可转速范 围，会导致磨具断裂或者从机器上飞离。 注意将自粘式砂纸对中安装到磨盘上。 在进行抛光、割锯、研磨、钻孔或其他类 似的工作时所产生的尘埃可能引起癌症， 畸形胎或基因突变。上述尘埃可能含有以下物质： – 铅，来自含铅的颜料和油漆； – 结晶土，来自砖块，水泥和其他的砌墙材料； – 砷和硌酸盐，包含在经过化学处理的木材中。 犯病机率的高低，取决于人体曝露在有害物质中次数 的多寡。为了降低感染的危险，务必要做好工作场所 的通风措施，而且工作时要穿戴正确的防护装备 （例 如能够过滤细微粉尘的特殊的防尘面罩）。 使用某些材料工作时可能产生会形成爆炸性气体的 粉尘和蒸汽。 使用气动工具操作可能产生会点燃粉

在工件上加工时会制造额外的噪音，采取适当的防 范措施可以避免噪音的干扰，例如当工件上出现类 似敲击的噪音时，则要使用隔绝材料。 如果气动工具配备了灭音装备，必须确保在使用气 动工具时工地上有该灭音装备，而且该装备必须能

振荡可能会损坏神经系统和阻碍手掌，手臂的血液

戴上贴身的手套。 压缩空气会让气动工具的手柄变 冷。温暖的手对于震动比较不敏感。宽松的手套可 能会被卷入转动中的机件内。 如果您发现手指头或手掌发麻，发痒，刺痛或变白 了，则要停止操作气动工具， 必须立刻通知您的雇

握持气动工具时不可以太用力，但是要在符合手掌 - 反应力的前提下握稳工具。 在增加握机力量的同 时，可能会更加强振荡力。 如果得使用通用 - 旋转离合器 （爪齿离合器）则必 须装锁定销。使用 Whipcheck - 软管固定装备，以 便当软管和气动工具或软管彼此之间的连接不良 时，可以提供适度的保护。 不可以握着软管来提起气动工具。

以下符号可帮助您正确地使用本气动工具。请详细阅 读各符号及它们的代表意思。正确地瞭解各符号的含 义，可帮助您更有把握更安全地操作本气动工具。

阅读所有的警告提示和指示。 如未确实 遵循警告提示和指示，可能导致电击， 火灾并且 / 或其他的严重伤害。 翻开标示了气动工具详解图的折叠页。阅读使用说明 书时必须必须翻开折叠页参考。

本气动工具适合在木材，塑料，金属，填隙料和涂了

机件的编号和气动工具详解图上的编号一致。 1 起停开关 2 有消音装置的排气孔 3 进气孔上的连接头 4 气管轴套 5 转速调节开关

符号 含义 在安装，操作，维修，保养和更换零件之前，以及工作前在气动工具附近逗留时 都要详细阅读和遵守所有的指示。 如果未遵循安全规章和指示可能造成严重的伤害。瓦瓦 效率

时期 , 持续次 / 分 每分钟的转数或运动 无负载转速 bar

分贝 分贝显示相对音量强度的大小QC 快速夹头

外四角的符号统一的国家精 美国细牙螺纹（统一的国家精线系列）惠氏 - 螺纹国家管螺纹惠氏 - 螺纹国家管螺纹 OBJ_BUCH-1326-005.book Page 237 Monday, October 10, 2016 3:12 PM238 | 中文 1 609 92A 39N | (10.10.16) Bosch Power Tools 6 吸尘罩 7 开口扳手 (21 毫米） 8 垫片 9 磨盘 10 砂纸* 11 吸尘装置 12 离合器* 13 软管夹* 14 进气管* 15 排气软管* *图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。

本使用说明书中提供的震动水平，是根据 EN ISO 11148 中规定的测量方式所测得的，因此可以 用来在气动工具之间进行比较。也可以临时用来评估

此震动值是气动工具用于正式用途时的震动水平。如 果未按照规定使用气动工具，在气动工具上安装了其 他的附件或不合适的工具，或者未切实做好保养的工 作，都可能改变机器的震动水平。这样长期工作下来 会明显地提高震动负荷。 为了准确地评估震动负荷，还必须考虑到气动工具关 机的时间，以及开机后尚未正式工作之前的待命时 间。这些因素都会明显降低整个工作过程的震动负

重要的是，采取额外的安全防范措施，保护操作者免 受震动伤害，例如：做好气动工具以及安装工具的保 养工作，工作时手部保持温暖，正确地安排工作的流

我们全权负责并声明，" 技术参数 " 中所描述的产品 符合指令 2006/42/EG 及其修订中所有相关条款并符

合以下标准：EN ISO 11148- 8。

次 / 分 12000 12000 12000

毫米 80 150 150 在工具上的最大工作压力

根据 EN ISO 15744 测定噪声辐射值。 工作时，噪音水平可能超过 80 dB （A）。佩戴听力保护装置！ 评价为 A 的气动工具噪音水平通常为： 声压级 L

（三向失量总和）以及不确定系数 K 符合 EN 28927:

连接供气装置 （参考插图 A） 请注意：气压不得低于 6.3 bar （91 psi），因为本 气动工具专为此工作气压而设计。 为了让机器能够发挥最大功率，务必根据 " 技术数 据 " 的格表上提供的软管内直径值和连接螺纹的尺 寸，选购合适的软管以及连接件。为了保持机器的最 大功率，选用的软管长度不可以超过 4 米。 导入气动工具中的压缩空气不可以含有杂物或湿气， 以防止气动工具内部堆积污垢，受损或生锈。 指示： 必须使用气动工具的维修组件。如此才可以确

详阅维修组件的操作指南。 所有的安装零件，连接管和软管，都必须能够承担工

避免缩小导管的直径，例如挤压，折弯或拉扯导管！ 必要时，可以在开动气动工具后，使用气压表测量进

在气动工具上连接供气装置 – 把气管轴套 4 转入进气孔的连接头 3 中。 为了避免损坏气动工具内部的活门，当您把气管轴 套 4 拧入 / 拧出进气孔上的连接头 3 时，必须使 用开口扳手 （扳手开口 19 毫米）固定连接头。 – 将进气管 14 用合适的连接器12插到气管轴套 4上。 指示： 必须把供气软管的一端先固定在气动工具上， 接著再把另一端连接在维修组件上。 排气 （参考插图 B） 有了排气系统，可以透过排气软管把废气引离工作场 所，并且同时 具备了极佳的灭音效果。所以可以改善 工作条件，因为工作场所不会被带油的 废气污染，而 且灰尘和工作废屑也不会被机器排出的废气卷起。 – 拧出排气孔 2 中的消音装备，并以气管轴套 4 替

– 松开软管夹 13 （位在软管 15 上）。以软管罩住 气管轴套 4，并拧紧软管夹来固定软管。

只能使用完整、无磨损痕迹的工具。 插入工具如果 损坏了便容易断裂，可能会伤害操作者或者造成财

– 安装新的砂纸之前，必须先清除磨盘 9 上的污垢，

磨盘 9 的表面有一层绒布，因此能够既快速又简便地

– 把砂纸 10 紧压在磨盘 9 的底部。 – 0 607 350 199|... 200：注意，打在砂纸上的孔 必须和磨盘上的孔对齐， 如此才能够确保被最佳的

根据物料和需要的研磨效果，选择合适的砂纸：

研磨底层颜料 （例如修整底层颜料上的刷纹，磨除残 留的颜料滴和凸起 的颜料层）。 中80

Expert for Wood – 所有的木材 （例如硬

进行粗加工，针对粗糙、未经过刨削的木樑和木板 粗40

根据用途，可以在气动工具上安装不同硬度的磨盘： – 超软磨盘：适用于抛光或操作时必须凭借触感的研 磨工作，另外也可以在凸起的表面研磨。 – 软磨盘：适合所有的研磨工作，是通用型磨盘。 – 硬磨盘：适合在平坦的表面进行高效率的研磨。

指示： 磨盘 9 如果损坏了必须马上更换。 – 撕开砂纸 10。 – 把开口扳手 7 推到可升降的吸尘罩 6 的下方， 并使

– 朝着反时钟的转向拧转磨盘 9，并从主轴上取出磨 盘。 拿出垫片 8，接着再把垫片放在新的磨盘上， 顺着时钟的转向把新磨盘和垫片拧回主轴中。 0 607 350 199|... 200：也可以另外再加装第二个垫 片 8，这样在 开动吸尘装备后偏心研磨机才不会紧吸

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃 （例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理木材的添加剂 （例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴 P2 滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 避免让工作场所堆积过多的尘垢。 尘埃容易被点

研磨，不使用吸尘装备 （0 607 350 198）

外接其他的吸尘器 （0 607 350 199|... 200） – 把吸尘软管 （附件）直接安装在吸尘装置 11 上。 根据工件的物料选择合适的吸尘装置。 吸集可能危害健康，可能导致癌症或干燥的废尘时， 务必使用特殊的吸尘装置。

根据本气动工具接通后在进风口处测得的数据，其最 佳工作气压为 6.3 bar （91 psi）。 开动气动工具之前，必要拿下机器上的调整工具。 插在机器的转动部件上的调整工具，会在开动机器

指示： 经过长时间的闲置之后，如果无法开动气动工 具， 则必须先中断供气， 然后多次转动磨盘 9， 这 样

出于节能目的，仅在使用气动工具时才将其接通。 – 开动开动气动工具， 按下起停开关 1 并在整个操作

– 关闭气动工具时得放开起停开关 1。 设定转速 （参考插图 C） 使用转速调节开关 5 可以选择需要的转速， 在操作中

合适的转速会因为物料或工作状况而改变，唯有实际 操作才 能够得到最佳的设定方式。

等待气动工具停止转动后才可以放下机器。 注意，必须把自粘砂纸装在磨盘的正中央。 如果供应气流中断了或气压降低了则必须关闭气动 工具。 此时必须检查气压，待气压回升到标准值后

突然增加的负荷会导致气动工具的转速急剧下降，甚 至让机器停止转动，此时並不会损伤机器的马达。

– 设定为 最大转速 ， 把转速调节开关 5 推 离连接头 3。 – 设定为 最小转速 ， 把转速调节开关 5 推 向连接头 3。 OBJ_BUCH-1326-005.book Page 240 Monday, October 10, 2016 3:12 PM中文 | 241 Bosch Power Tools 1 609 92A 39N | (10.10.16)

– 开动气动工具，把整个研磨面平贴在待研磨的表面 上， 并均匀地在工件上移动机器。 磨除功率和研磨的结果通常是由选择的砂纸、设定的 转速和施加在机器上的压力所决定。 只有完好的砂纸才能够提高研磨功率，并且保护气动

操作机器时要均匀施压，如此才能够提高砂纸的使用

在气动工具上过度施压，不仅无法提高研磨功率，反 而容易损坏机器并提高砂纸的耗损率。 不可以使用研磨过金属的砂纸研磨其它的物料。 只能使用博世原厂的研磨附件。

– 安装粒度粗的砂纸。 – 只能轻按气动工具，这样它才能够以较高的转速运 转，并达到较高的材料磨除效果。

– 安装粒度细的砂纸。 – 采用绕圈或纵向、横向互相交换的方式，在工件上 均匀地移动气动工具。 勿让研磨机歪斜了，以避免 磨穿 工件，例如胶合板。 透过轻微地改变施加在机器上的力量，或改变 转 速，便可以降低磨盘的转速，但 是不会改变机器

维护和修理的工作只能交给合格的专业人员执行。 如此才能够确保机器的安全性能。 定期测量磨机主轴的空载转速。如果测量值超过规 定的空载转速 n

（参见：" 技术参数 "），则应当 将气动工具交由 Bosch 售后服务点检查。 空载转速 过高时，安装件可能破裂；转速过低时，工作效率

经过授权的博世客户服务中心，能够既快速又可靠地

– 定期清洁气动工具进气孔上的滤网。此时必须先拧 出气管轴套 4，并清除滤网上的灰尘和污垢。清洁 完毕后再装回并拧紧气管轴套。 – 压缩空气中含有水分和污垢，会引起生锈並磨损肋 片，活门等，为了预防上述情况，可以在进气孔 3 上加数滴机油，然后再度连接好供气装备 （参考 " 连接供气装置 "，第 239 页），並且让机器转动 5–10 秒钟，此时必须用布吸取流出的油脂。 如果 气动工具放置一段时间没有使用则必须重覆做上述

– 新的气动工具在经过 150 个使用小时之后，必须使 用温和的清洁剂清洗传动装置。务必遵循制造厂商 提供的说明来使用和处理清洁剂。清洁完毕后必须 使用博世的特殊传动装置润滑脂涂抹传动装置。在 第一次的清洁工作之后，每隔 300 个工作小时就要

特殊的传动装置润滑脂 （225 毫米） 物品代码 3 605 430 009 – 必须定期让专业人员检查发动机的肋片，必要时得

替不属于 CLEAN- 机型系列的气动工具润滑 所有不属於 CLEAN 系列 （配备了特殊的压缩空气发 动机，该发动机可以使用无油的压缩空气来推动）的 博世气动工具，都必须在压缩空气中混合油雾。气动 工具的维修组件 （有关维修组件的详细资料，可以向 压缩机制造商索取）中附有以上提到的润滑油。 润滑气动工具或者为油水分离器添油时，必须使用 SAE 10 或者 SAE 20 的机油。

顾客服务处和顾客咨询中心 查询和购买备件时一定要提供气动工具铭牌上的 10

本公司顾客服务处负责回答有关本公司产品的修理， 维护和备件的问题。以下的网页中有爆炸图和备件的

www.bosch-pt.com 博世顾客咨询团队非常乐意为您解答有关本公司产品

有关保证，维修或更换零件事宜，请向合格的经销商

香港北角英皇道 625 號 21 樓 客戶服務熱線：+852 2101 0235 傳真：+852 2590 9762 電郵：info@hk.bosch.com 網站：www.bosch-pt.com.hk

Robert Bosch Power Tools GmbH 罗伯特 · 博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

必须以符合环保要求的方式回收气动工具，附件和包

必须根据环保单位的规定处理不用的润滑油，清洁 剂。务必要遵守法律的规定。 根据规定处理损坏的发动机肋片。 发动机的肋片涂 了特弗龙。发动机的温度不可以超过摄氏 400 度， 否则会产生有害健康的蒸汽。 损坏的气动工具必须交给资源回收中心，经销商或者 经过授权的博世客户服务中心。

針對氣動工具的一般性安全指示 在安裝，操作，維修，保養和更換附件之 前，以及工作前靠近氣動工具時，都務必 要詳細閱讀和確實遵守所有的指示。 未遵守以下的安 全規章可能造成嚴重的傷害。 好好保管此安全規章並將它交給操作者。

注意，工地的地面可能會因為使用機器而變滑。也 要提防氣管和液壓管，不要被它們絆倒了。 工作場 所的傷害主要是由滑倒，絆倒和跌倒所造成。 不可以在有爆炸危險的場所 （例如有可燃液體，氣 體和粉塵的工地）操作本氣動工具。 加工工件時產 生的火花會點燃該粉塵或蒸氣。 使用氣動工具時，不可以讓旁觀者，兒童和訪客靠 近工地。 因為旁人而分心，會無法控制好氣動工

針對氣動工具的安全規章 氣流不可以對准自己或旁人並且不可以讓冷空氣吹 到手上。 壓縮空氣可能造成嚴重的傷害。 檢查接頭和供應管道。 所有的維修單位，聯動裝備 和管線，都必須是專門針對技術數據上所提供的氣 壓和氣流量所設計的。壓力太小會影響氣動工具的 功能，壓力太大會造成財物損失和人身傷害。 切勿彎折軟管，擅自改變軟管口徑。不可以讓侵蝕 性溶劑和鋒利的物體損壞軟管。軟管必須遠離高 溫，油垢以及機器的轉動零件。立刻更換損壞的軟 管。 如果管線壞損了，開動機器後氣管會四處甩動 進而傷害操作者。被氣流捲起的塵埃或廢屑可能嚴

詳細檢查是否已經正確地擰緊軟管夾。 未安裝好軟 管夾或者軟管夾已經壞損，都會產生失控的漏氣現

工作時務必要全神貫注，不但要保持頭腦清醒更要 理性地操作氣動工具。疲憊，喝酒或服用毒品，興 奮劑後，切勿操作氣動工具。 使用氣動工具時只要 稍微分心便可能導致後果嚴重的意外。 穿戴好您個人的防護裝備並戴上護目鏡。 根據雇主 的指示或工作防護法規及健康保護規章的要求，穿 戴您個人的防護裝備，例如防護面罩，止滑工作 鞋，安全帽或耳罩等，如此可以降低受傷的危險。 避免意外地開動機器。在連接供氣裝備，提起或搬 運氣動工具之前，務必檢查是否已經關閉了氣動工 具。 如果您在提攜氣動電動工具時無意地啟動了起 停開關，或者在連接供氣裝備時，氣動工具已經被 開動了，都可能造成極嚴重的意外。 開動氣動工具之前必須拆除仍然插在機器上的調整 工具。 插在氣動工具的轉動中部件上的調整工具，

注意工作時的站立姿勢，不可掉以輕心。操作機器 時要確保立足穩固，並要隨時保持平衡。 穩固的站 立姿勢和正確的操作姿勢能夠幫助您在突發狀況下

穿著合適的衣物。不要穿過寬的衣服或戴飾品。頭 髮，衣服和手套都要遠離轉動的零件。 寬鬆的衣 服，飾品或長髮皆可能被捲入轉動的零件中。 如果能夠安裝吸塵和集塵裝備，則一定要安裝上述 裝備並正確地使用它們。 使用這些裝備可以降低 因為塵埃而造成的危險。 不可直接吸入廢氣。避免讓廢氣接觸眼睛。 氣動工 具排出的廢氣可能含帶壓縮機中的水氣，油垢，金 屬微粒或其他不潔物。上述物質都有礙身體健康。 小心處理和使用氣動工具 使用固定裝置或台鉗來固定和支撐工件。 如果用手 握持工件或將工件靠在身上，則不能安全地操作氣

OBJ_BUCH-1326-005.book Page 242 Monday, October 10, 2016 3:12 PM中文 | 243 Bosch Power Tools 1 609 92A 39N | (10.10.16) 勿讓氣動工具過載。根據工作性質與工作種類選擇 合適的氣動工具。 使用合適的氣動工具可以在規定 的功率範圍內更有效率更安全地工作。 勿使用起停開關故障的氣動工具。 如果無法開動或 關閉氣動工具是非常危險的，得盡快將故障的機器

在調整機器設定，更換零件之前或暫時不使用機器 時，都必須中斷供氣裝置。 此預防措施可以防止意

不使用氣動工具時必須把它存放在兒童無法取得之 處。勿讓不熟悉機器操作方法及未閱讀本說明書的 人使用本氣動工具。 讓經驗不足的人操作氣動工具

請細心地保養，維護氣動工具。檢查機器上的轉動 部位是否運作正常且不會被夾住，並確定是否有零 件斷裂或損壞到會影響氣動工具的運作功能。使用 氣動工具之前務必先修復故障的機件。 許多意外都 是由未正確維修的氣動工具所造成。 遵照本說明書上的指示使用氣動工具，配件及安裝 件。另外也必須留心工作條件及待執行的工作。 這 樣可以盡可能地降低廢塵，振蕩和噪音。 只能將氣動工具交給合格且經過訓練的人員來設

不可以更改氣動工具。 擅自更改機器可能會降低安 全性措施的成效並提高對操作者的危險。

氣動工具只能交給合格的專業人員修理。 修理工具 時只能換裝原廠零，配件。 使用氣動偏心研磨機的安全注意事項 如果工件，附件甚至氣動工具本身破裂了，可能會 有零件以相當高的速度向外彈出。 在操作機器，修理或維護機器時，或是在替氣動工 具更換附件時都要佩戴耐撞擊的防護眼鏡。至於所 需的保護程度則應該針對個別用途分別評估。 執行過頭的工作時，得戴上安全帽。 這樣可以避免

讓旁觀者與工作區域保持一安全距離。任何進入工 作區域的人必須戴上防護用品。 工件或破損切割輪 的碎片可能會飛出，並造成直接工作範圍外人員的

注意！長期操作氣動工具後安裝件會變得非常灼 熱。 請使用防護手套。 操作者和維修人員的身體架構必須能夠承擔和操控 既大且重而且功率強勁的氣動工具。 如果氣動工具發生任何不預期的狀況時都要保持沉 著，這些狀況可能因為反彈或氣動工具破裂而造 成。此時要握好氣動工具，並且身體和手都要維持 在能夠抵擋上述意外狀況的位置。 這些預防措施可

要採取最舒適的姿勢操作本氣動工具。要確保穩固 的持機姿態，並且得避免不良或無法保持平衡的工 作姿勢。在長期操作機器後，操作者得改變持機姿

如果供應氣流中斷了或氣壓降低了則必須關閉氣動 工具。 此時必須檢查氣壓，待氣壓回升到標準值後

僅能使用 Bosch 推薦的潤滑劑。 請勿使用已受損的嵌件工具。嵌件工具每次使用之 前，都必須通過缺角、裂紋、磨損或嚴重質劣等項 檢驗。氣動工具或嵌件工具萬一掉落，請務必檢查 它是否有受損；或者請換用完好無損的嵌件工具。 檢查及插入嵌件工具時，您本人及附近人員須遠離 嵌件工具旋轉平面，然後讓機器以最高轉速運作一 分鐘。 受損的嵌件工具通常會在此段測試期間斷

手掌不可以靠近轉動中的安裝件。 您可能會受傷。 無磨料時請勿使用本氣動工具。 否則會造成磨光盤 損耗，磨料無法再正確固定。 對塑料或其他非傳導性材料進行研磨時，本氣動工

使用氣動工具時，操作者可能在執行與工作有關的 活動時在手，手臂，肩膀，頸部或其它的身體部位

如果操作者有以下的症狀，如持續惡心，不舒服， 心悸，疼痛，發癢，發麻，燒灼感或僵硬的感覺 等，千萬不可忽視這些警訊。此時操作者應通知其 雇主並且向合格的醫生咨詢。

所選用的磨具的許可轉速，不可以低於氣動工具的 最高轉速。 機器的轉速如果超出磨具的許可轉速範 圍， 會導致磨具斷裂或者從機器上飛離。 請注意，自黏式磨葉須集中安裝在磨盤上。 在進行拋光，割鋸，研磨，鑽孔或其他類 似的工作時所產生的塵埃可能引起癌症， 畸形胎或基因突變。上述塵埃可能含有以下物質： – 鉛，來自含鉛的顏料和油漆； – 結晶土，來自磚塊，水泥和其他的砌牆材料； – 砷和硌酸鹽，包含在經過化學處理的木材中。 犯病機率的高低，取決於人體曝露在有害物質中次數 的多寡。為了降低感染的危險，務必要做好工作場所 的通風措施，而且工作時要穿戴正確的防護裝備 （例 如能夠過濾細微粉塵的特殊的防塵面罩）。 對某些特定材質進行作業時會產生粉塵和蒸汽，而 導致環境有爆炸的風險。 氣動工具工作時可能會產 生火花，意外引燃散佈於空氣中的這些粉塵和蒸

在工件上加工時會製造額外的噪音，採取適當的防 範措施可以避免噪音的干擾，例如當工件上出現類 似敲擊的噪音時，則要使用隔絕材料。 OBJ_BUCH-1326-005.book Page 243 Monday, October 10, 2016 3:12 PM244 | 中文 1 609 92A 39N | (10.10.16) Bosch Power Tools 如果氣動工具配備了滅音裝備，必須確保在使用氣 動工具時工地上有該滅音裝備，而且該裝備必須能

振蕩可能會損壞神經系統和阻礙手掌，手臂的血液

戴上貼身的手套。 壓縮空氣會讓氣動工具的手柄變 冷。溫暖的手對於震動比較不敏感。寬鬆的手套可 能會被捲入轉動中的機件內。 如果您發現手指頭或手掌發麻，發癢，刺痛或變白 了，則要停止操作氣動工具， 必須立刻通知您的雇

握持氣動工具時不可以太用力，但是要在符合手掌 - 反應力的前提下握穩工具。 在增加握機力量的同 時，可能會更加強振蕩力。 如果得使用通用 - 旋轉離合器 （爪齒離合器）則必 須裝鎖定銷。使用 Whipcheck - 軟管固定裝備，以 便當軟管和氣動工具或軟管彼此之間的連接不良 時，可以提供適度的保護。 不可以握著軟管來提起氣動工具。

以下符號可幫助您正確地使用本氣動工具。請詳細閱 讀各符號及它們的代表意思。正確地瞭解各符號的含 義，可幫助您更有把握更安全地操作本氣動工具。

閱讀所有的警告提示和指示。 如未確實 遵循警告提示和指示，可能導致電擊、 火災並且 / 或其他的嚴重傷害。 翻開標示了氣動工具詳解圖的折疊頁。閱讀使用說明 書時必須必須翻開折疊頁參考。

本氣動工具適合在木材，塑料，金屬，填隙料和塗了

機件的編號和氣動工具詳解圖上的編號一致。 1 起停開關 2 有消音裝置的排氣孔 3 進氣孔上的連接頭 4 氣管軸套 5 轉速調節開關 6 吸塵罩 7 開口扳手 (21 毫米 ) 8 墊片 9 磨盤 10 砂紙* 11 吸塵裝置 12 離合器* 13 軟管夾* 14 進氣管* 15 排氣軟管* *圖表或說明上提到的附件，並不包含在基本的供貨範圍中。 本公司的附件清單中有完整的附件供應項目。

在安裝，操作，維修，保養 和更換零件之前，以及工作 前在氣動工具附近逗留時 都 要詳細閱讀和遵守所有的指 示。 如果未遵循安全規章 和指示可能造成嚴重的傷

次 / 分 每分鐘的轉數或運動 無負載轉速 bar

本說明書中所載述的振動值皆是按照 EN ISO 11148 之標準測量程序測得，可與其他氣動工具的規格直接進行比 較。此數值亦適合用於初步評估振動負荷。 列示的振動值代表氣動工具的主要用途。氣動工具若是用於其他用途、使用不同的配件、使用非指定嵌件工 具、或維護不當，皆可能造成振動值有所偏差。 而使整個工作期間的振動負荷提高。 為能正確估算振動負荷，您應將氣動工具關機或空轉的時間一併納入考量。這麼做可使整個工作期間的振動負

另外請您制定一套安全措施，以免振動對操作者產生不良影響，例如：維護氣動工具與嵌件工具、確保雙手保 溫、適當地編排工作步驟。

本公司特此聲明並對此聲明承擔完全責任：" 技術性 數據 " 中所述及的產品完全遵從指令 2006/42/EG （包含其增修內容）的相關各項要求，並符合以下標

連接供氣裝置 （參考插圖 A） 請注意：氣體壓力不得低於 6.3 bar （91 psi），此 為針對氣動工具所設計的作動壓力。 為了讓機器能夠發揮最大功率，務必根據 " 技術性數 據 " 的格表上提供的軟管內直徑值和連接螺紋的尺 寸，選購合適的軟管以及連接件。為了保持機器的最 大功率，選用的軟管長度不可以超過 4 米。 導入氣動工具中的壓縮空氣不可以含有雜物或濕氣， 以防止氣動工具內部堆積污垢，受損或生銹。 指示﹕ 必須使用氣動工具的維修組件。如此才可以確

詳閱維修組件的操作指南。 所有的安裝零件，連接管和軟管，都必須能夠承擔工

次 / 分 12000 12000 12000

毫米 80 150 150 在工具上的最大工作壓力

噪音強度是依照 EN ISO 15744 之規定而測得的數值。 裝置工作期間所測得的噪音可能超過 80 dB(A)。請佩載耳部護具！ 氣動工具的噪音等級評價為 A 級，其標準評估項目包含： 音壓強度 L

（三向失量總和）以及不確定系數 K 符合 EN 28927:

在氣動工具上連接供氣裝置 – 把氣管軸套 4 轉入進氣孔的連接頭 3 中。 為了避免損壞氣動工具內部的活門，當您把氣管軸 套 4 擰入 / 擰出進氣孔上的連接頭 3 時，必須使 用開口扳手 （扳手開口 19 毫米）固定連接頭。 – 請用合適的耦合器 12 將供氣軟管 14 插在軟管螺 紋套管 4 上。 指示﹕ 必須把供氣軟管的一端先固定在氣動工具上， 接著再把另一端連接在維修組件上。 排氣 （參考插圖 B） 有了排氣系統，可以透過排氣軟管把廢氣引離工作場 所，並且同時具備了極佳的滅音效果。所以可以改善 工作條件，因為工作場所不會被帶油的廢氣污染，而 且灰塵和工作廢屑也不會被機器排出的廢氣卷起。 – 擰出排氣孔 2 中的消音裝備，並以氣管軸套 4 替

– 鬆開軟管夾 13 （位在軟管 15 上）。以軟管罩住 氣管軸套 4，並擰緊軟管夾來固定軟管。

只能使用完整、無磨損痕跡的工具。 插入工具如果 損壞了便容易斷裂， 可能會傷害操作者或者造成財

– 安裝新的砂紙之前，必須先清除磨盤 9 上的污垢，

磨盤 9 的表面有一層絨布，因此能夠既快速又簡便地

– 把砂紙 10 緊壓在磨盤 9 的底部。 – 0 607 350 199|... 200： 注意，打在砂紙上的孔 必須和磨盤上的孔對齊， 如此才能夠確保被最佳的

根據物料和需要的研磨效果，選擇合適的砂紙﹕

研磨底層顏料 （例如修整底層顏料上的刷紋，磨除殘 留的顏料滴和凸起 的顏料層）。 中80

Expert for Wood – 所有的木材 （例如硬

進行粗加工，針對粗糙、未經過刨削的木樑和木板 粗40

根據用途，可以在氣動工具上安裝不同硬度的磨盤： – 超軟磨盤 : 適用于拋光或操作時必須憑借觸感的研 磨工作，另外也可以在凸起的表面研磨。 – 軟磨盤：適合所有的研磨工作，是通用型磨盤。 – 硬磨盤 : 適合在平坦的表面進行高效率的研磨。

指示﹕ 磨盤 9 如果損壞了必須馬上更換。 – 撕開砂紙 10。 – 把開口扳手 7 推到可升降的吸塵罩 6 的下方，並使

– 朝著反時鐘的轉向擰轉磨盤 9，並從主軸上取出磨 盤。 拿出墊片 8，接著再把墊片放在新的磨盤上， 順著時鐘的轉向把新磨盤和墊片擰回主軸中。 0 607 350 199|... 200： 也可以另外再加裝第二個 墊片 8，這樣在開動吸塵裝備後偏心研磨機才不會緊

含鉛的顏料以及某些木材、礦物和金屬的加工廢塵 有害健康。 機器操作者或者工地附近的人如果接 觸、吸入這些廢塵，可能會有 過敏反應或者感染

某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是和處理 木材的添加劑 （例如木材的防 腐劑等）結合之後。 只有經過專業訓練的人才能夠

– 盡可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 最好佩戴 P2 濾網等級的口罩。 請留心並遵守貴國和加工物料有關的法規。 避免讓工作場所堆積過多的塵垢。 塵埃容易被點

研磨，不使用吸塵裝備 (0 607 350 198)

外接其他的吸塵器 (0 607 350 199|... 200) – 把吸塵軟管 （附件）直接安裝在吸塵裝置 11 上。 根據工件的物料選擇合適的吸塵裝置。 吸集可能危害健康，可能導致癌症或乾燥的廢塵時， 務必使用特殊的吸塵裝置。

氣動工具的最佳操作壓力為 6.3 bar （91 psi），此值 以啟動中之氣動工具的進氣端為準。 開動氣動工具之前，必要拿下機器上的調整工具。 插在機器的轉動部件上的調整工具，會在開動機器

指示﹕ 經過長時間的閑置之後，如果無法開動氣動工 具， 則必須先中斷供氣， 然後多次轉動磨盤 9， 這 樣

如未使用，請關閉氣動工具以節省電源。 – 開動氣動工具， 按下起停開關 1 並在整個操作過

– 關閉氣動工具時得放開起停開關 1。 設定轉速 （參考插圖 C） 使用轉速調節開關 5 可以選擇需要的轉速， 在操作中

合適的轉速會因為物料或工作狀況而改變，唯有實際 操作才 能夠得到最佳的設定方式。

等待氣動工具停止轉動後才可以放下機器。 注意，必須把自粘砂紙裝在磨盤的正中央。 如果供應氣流中斷了或氣壓降低了則必須關閉氣動 工具。 此時必須檢查氣壓，待氣壓回升到標準值後

突然增加的負荷會導致氣動工具的轉速急劇下降，甚 至讓機器停止轉動，此時並不會損傷機器的馬達。

– 開動氣動工具，把整個研磨面平貼在待研磨的表面 上， 並均勻地在工件上移動機器。 磨除功率和研磨的結果通常是由選擇的砂紙、設定的 轉速和施加在機器上的壓力所決定。 只有完好的砂紙才能夠提高研磨功率，並且保護氣動

操作機器時要均勻施壓，如此才能夠提高砂紙的使用

在氣動工具上過度施壓，不僅無法提高研磨功率，反 而容易損壞機器並提高砂紙的耗損率。 不可以使用研磨過金屬的砂紙研磨其它的物料。 只能使用博世原廠的研磨附件。 – 設定為 最大轉速， 把轉速調節開關 5推離 連接頭 3。 – 設定為最小轉速 ， 把轉速調節開關 5推向 連接頭 3。 OBJ_BUCH-1326-005.book Page 247 Monday, October 10, 2016 3:12 PM248 | 中文 1 609 92A 39N | (10.10.16) Bosch Power Tools

– 安裝粒度粗的砂紙。 – 只能輕按氣動工具，這樣它才能夠以較高的轉速運 轉，並達到較高的材料磨除效果。

– 安裝粒度細的砂紙。 – 采用繞圈或縱向、橫向互相交換的方式，在工件上 均勻地移動氣動工具。 勿讓研磨機歪斜了，以避免 磨穿 工件，例如膠合板。 透過輕微地改變施加在機器上的力量，或改變 轉 速，便可以降低磨盤的轉速，但是不會改變機器的

維護和修理的工作只能交給合格的專業人員執行。 如此才能夠確保機器的安全性能。 請定期測量磨削主軸的待機轉速。測得的數值如果 大於規定的待機轉速 n

（請參閱 " 技術性數 據 "），則應將氣動工具送交 Bosch 客戶據點進一步 檢修。 待機轉速過高可能造成嵌件工具斷裂；轉速 若過低則會影響效能表現。 經過授權的博世客戶服務中心，能夠既快速又可靠地

– 定期清潔氣動工具進氣孔上的濾網。此時必須先擰 出氣管軸套 4，並清除濾網上的灰塵和污垢。清潔 完畢後再裝回並擰緊氣管軸套。 – 壓縮空氣中含有水分和污垢，會引起生銹並磨損肋 片、活門等，為了預防上述情況，可以在進氣孔 3 上加數滴機油，然后再度連接好供氣裝備 （參考 " 連接供氣裝置 "，第 245 頁），並且讓機器轉動

–10 秒鐘，此時必須用布吸取流出的油脂。 如果 氣動工具放置一段時間沒有使用則必須重覆做上述

– 新的氣動工具在經過 150 個使用小時之后，必須使 用溫和的清潔劑清洗傳動裝置。務必遵循制造廠商 提供的說明來使用和處理清潔劑。清潔完畢後必須 使用博世的特殊傳動裝置潤滑脂涂抹傳動裝置。在 第一次的清潔工作之后，每隔 300 個工作小時就要

特殊的傳動裝置潤滑脂 （225 毫米） 物品代碼 3 605 430 009 – 必須定期讓專業人員檢查發動機的肋片，必要時得

替不屬於 CLEAN- 機型系列的氣動工具潤滑 所有不屬於 CLEAN 系列 （配備了特殊的壓縮空氣發 動機，該發動機可以使用無油的壓縮空氣來推動）的 博世氣動工具，都必須在壓縮空氣中混合油霧。氣動 工具的維修組件 （有關維修組件的詳細資料，可以向 壓縮機制造商索取）中附有以上提到的潤滑油。 潤滑氣動工具或者為油水分離器添油時，必須使用 SAE 10 或者 SAE 20 的機油。

您可自行上網至 www.bosch- pt.com 網站或向您所屬 的專業經銷商，查詢本公司所有的優質配件商品。 顧客服務處和顧客咨詢中心 查詢和購買備件時一定要提供氣動工具銘牌上的 10

本公司顧客服務處負責回答有關本公司產品的修理， 維護和備件的問題。以下的網頁中有爆炸圖和備件的

www.bosch-pt.com 博世顧客咨詢團隊非常樂意為您解答有關本公司產品

台灣羅伯特博世股份有限公司 建國北路一段 90 號 6 樓 台北市 10491 電話 : (02) 2515 5388 傳真 : (02) 2516 1176 www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特 · 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特 / 德國

必須以符合環保要求的方式回收氣動工具，附件和包

必須根據環保單位的規定處理不用的潤滑油、清潔 劑。務必要遵守法律的規定。 根據規定處理損壞的發動機肋片。 發動機的肋片 涂了特弗龍。發動機的溫度不可以超過攝氏 400 度，否則會產生有害健康的蒸汽。 損壞的氣動工具必須交給資源回收中心，經銷商或者 經過授權的博世客戶服務中心。 保留修改權OBJ_BUCH-1326-005.book Page 248 Monday, October 10, 2016 3:12 PM한국어 | 249 Bosch Power Tools 1 609 92A 39N | (10.10.16)
