Znamka	Bosch
Model	0 607 350 199
Kategorija	Pnevmatska ekscentrična brusilka
Vrsta napajanja	Stisnjen zrak
Maksimalni delovni tlak	6,3 bar (91 psi)
Zračni priključek	1/4" NPT
Notranji premer cevi	10 mm
Poraba zraka v praznem teku	8,5 l/s (18,0 cfm)
Hitrost v praznem teku	12 000 vrt/min
Amplituda giba	5,0 mm
Premer brusilne plošče	150 mm
Teža (po EPTA 01:2014)	0,68 kg
Raven zvočnega tlaka (LpA)	76 dB(A) (negotovost 3 dB)
Vibracije (ah)	< 3,1 m/s² (negotovost 1,5 m/s²)
Glavne funkcije	Suho brušenje lesa, plastike, kovine, kita in lakiranih površin
Stikalo	Vklop/izklop s pritiskom
Regulator hitrosti	Da, neprekinjeno spremenljivo
Sistem za odsesavanje prahu	Zunanje (preko priključka na ohišju)
Pritrditev brusilnega sredstva	Samolepilni (Velcro)
Zamenljiva brusilna plošča	Da (ekstra mehka, mehka, trda)
Mazanje	Priporočeno: motorno olje SAE 10 ali 20, ali posebno Bosch mazivo za zobnike
Preventivno vzdrževanje	Čiščenje vstopnega zračnega filtra, periodično preverjanje hitrosti v praznem teku, redno mazanje
Nadomestni deli	Na voljo pri Boschu ali pooblaščenih prodajalcih (uporabljajte originalne dele)
Popravljivost	Pri pooblaščenem servisu Bosch
Standardi skladnosti	Direktiva 2006/42/ES, EN ISO 11148-8

Pogosto zastavljena vprašanja - 0 607 350 199 BOSCH

Kakšen tlak stisnjenega zraka je potreben za uporabo brusilke?

Optimalni delovni tlak je 6,3 bar (91 psi), izmerjen na vstopu zraka, ko je orodje v pogonu. Nižji tlak zmanjša zmogljivost.

Kako zamenjati brusilni list?

Uporabite brusilni list s samolepilnim sistemom. Očistite brusilno ploščo, nato pritisnite list na spodnjo površino plošče. Pri modelu 0 607 350 199 poravnajte perforacije, če uporabljate odsesavanje.

Kako nastaviti hitrost vrtenja?

Zavrtite regulator hitrosti (5): oddaljite ga od vstopne cevi za največjo hitrost, približajte za najmanjšo. Nastavitev je možna med delovanjem.

Ali lahko uporabljam brusilko brez odsesavanja prahu?

Da. Pri modelu 0 607 350 199 uporabite brusilne liste brez perforacij, če ne priključite sesalnika. V nasprotnem primeru priključite sesalno cev na napravo (11).

Kaj storiti, če brusilka ne zažene?

Po daljši neuporabi lahko adhezijske sile blokirajo ploščo. Prekinite dovod zraka, nato večkrat ročno zavrtite brusilno ploščo. Znova priključite in poskusite zagnati.

Kako vzdrževati pnevmatsko brusilko?

Redno čistite vstopni zračni filter. Po prvih 150 urah očistite zobnik z blagim topilom in nato namažite s posebnim Bosch mazivom. Ponovite vsakih 300 ur. Občasno preverite hitrost v praznem teku.

Katero olje uporabiti za mazanje?

Uporabite motorno olje SAE 10 ali SAE 20. Lahko ga vbrizgate neposredno v vstop zraka ali preko oljnika v enoti za vzdrževanje. Za zobnik uporabite posebno Bosch mazivo (ref. 3 605 430 009).

Kateri dodatki so združljivi?

Uporabljajte izključno originalne Bosch dodatke: brusilne liste, brusilne plošče (ekstra mehka, mehka, trda), zračne cevi in ustrezne priključke. Oglejte si program dodatkov na www.bosch-pt.com.

Kako odvreči brusilko ob koncu življenjske dobe?

Orodja ne odvrzite med gospodinjske odpadke. Odnesite ga v reciklažni center ali k pooblaščenemu prodajalcu Bosch. Lameli motorja vsebujeta teflon: ne segrevajte nad 400°C.

Kateri varnostni ukrepi so bistveni?

Vedno nosite zaščitna očala in protihrupne slušalke, če raven hrupa presega 80 dB(A). Uporabite respirator P2 za škodljiv prah. Nikoli ne usmerjajte stisnjenega zraka proti sebi. Osebe naj bodo na varni razdalji.

NAVODILA ZA UPORABO 0 607 350 199 BOSCH

Pred vgradnjo, obratovanjem, popravilom, vzdrževanjem in zamenjavo

nadomestnih delov ter pred pričetkom dela si v bližini pnevmatskega orodja preberite in upoštevajte vsa navodila. Neupoštevanje varnostnih navodil v nadaljevanju lahko povzroči težje poškodbe.

Dobro shranite vsa varnostna navodila in jih izročite uporabniku naprave.

Pazite na površine, ki bi lahko zaradi uporabe stroja postale spolzke, in na nevarnost spotikanja zaradi zračne ali hidravlične gibke cevi. Spodrsljaji, spotikanja in padci so glavni vzroki poškodb na delovnem mestu. S pnevmatskimi orodji ne smete delati v okolju, kjer je nevarnost eksplozije, ker tam obstajajo gorljive tekočine, plini ali prah. Pri obdelavi obdelovanca lahko pride do iskrenja, ki lahko povzroči vnetje prahu ali pare. Ko uporabljate pnevmatsko orodje, morate poskrbeti, da otroci in obiskovalci ne pridejo blizu delovnega mesta. Če druge osebe zmotijo vašo pozornost, lahko izgubite nadzor nad pnevmatskim orodjem.

Zračnega toka nikoli ne usmerjajte proti sebi ali proti drugim osebam in odvajajte hladen zrak stran od rok. Stisnjeni zrak lahko povzroči resne poškodbe. Kontrolirajte priključke in oskrbovalne vode. Vse vzdrževalne enote, sklope in gibke cevi morajo biti glede na tlak in količino zraka projektirane v skladu s tehničnimi podatki. Prenizek tlak negativno vpliva na delovanje pnevmatskega orodja, previsok tlak lahko povzroči materialno škodo in poškodbe. Zaščitite gibke cevi pred prepogibanjem, zoženji, topili in ostrimi robovi. Poskrbite, da se gibke cevi ne nahajajo v bližini vročine, olja in rotirajočih se delov. Nemudoma odstranite poškodovano gibko cev. Zaradi poškodovanega oskrbovalnega voda lahko tlačna gibka cev udarja naokoli in povzroči poškodbe. Dvigajoč se prah ali ostružki lahko privedejo do težkih poškodb oči. Pazite, da so objemke gibke cevi vselej trdno zategnjene. Če objemke gibke cevi niso trdno zategnjene ali če so poškodovane, lahko zrak nekontrolirano uhaja.

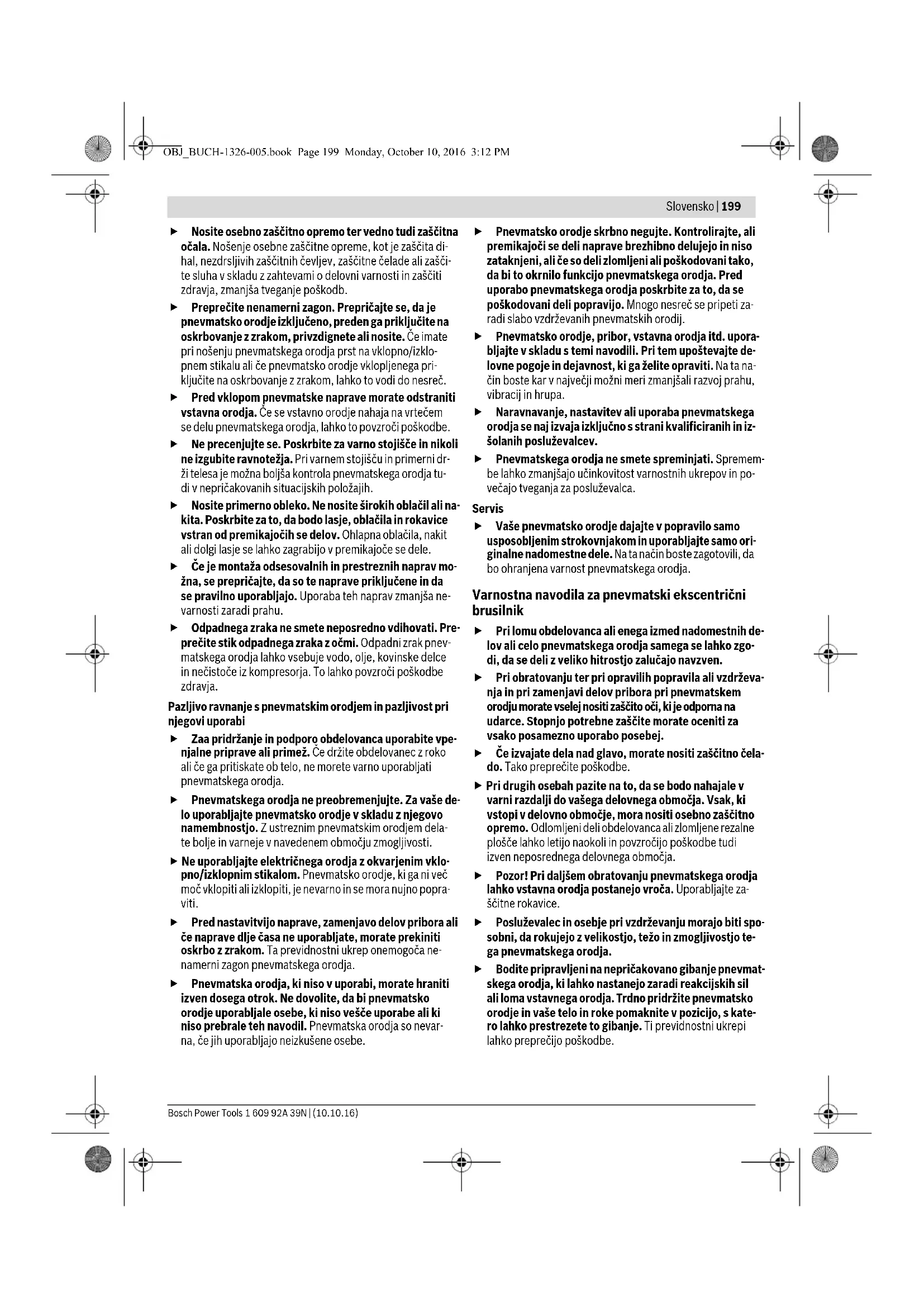

Varnost oseb

Bodite pozorni, pazite na to, kaj delate, in razumno delajte s pnevmatskim orodjem. Pnevmatskega orodja ne uporabljajte, kadar ste zaspani ali pod vplivom drog, alkohola ali zdravil. Le trenutek nepazljivosti pri uporabi pnevmatskega orodja lahko vodi do resnih poškodb.

Nosite osebno zaščitno opremo ter vedno tudi zaščitna očala. Nošenje osebne zaščitne opreme, kot so zaščita dihal, nedrseči zaščitni čevlji, zaščitna čelada ali zaščita sluha, v skladu z zahtevami o delovni varnosti in zaščiti zdravja, zmanjša tveganje poškodb. Preprečite nenamerni zagon. Prepričajte se, da je pnevmatsko orodje izključeno, preden ga priključite na oskrbovanje z zrakom, privzdignete ali nosite. Če imate pri nošenju pnevmatskega orodja prst na vklopno/izklopnem stikalu ali če pnevmatsko orodje vklopljenega priključite na oskrbovanje z zrakom, lahko to vodi do nesreč. Pred vklopom pnevmatske naprave morate odstraniti vstavna orodja. Če se vstavno orodje nahaja na vrtečem se delu pnevmatskega orodja, lahko to povzroči poškodbe. Ne precenjujte se. Poskrbite za varno stojišče in nikoli ne izgubite ravnotežja. Pri varnem stojišču in primerni drži telesa je možna boljša kontrola pnevmatskega orodja tudi v nepričakovanih situacijskih položajih. Nosite primerno obleko. Ne nosite širokih oblačil ali nakita. Poskrbite za to, da bodo lasje, oblačila in rokavice stran od premikajočih se delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko zagrabijo v premikajoče se dele. Če je montaža odsesovalnih in prestreznih naprav možna, se prepričajte, da so te naprave priključene in da se pravilno uporabljajo. Uporaba teh naprav zmanjša nevarnosti zaradi prahu. ▸ Odpadnega zraka ne smete neposredno vdihovati. Preprečite stik odpadnega zraka z očmi. Odpadni zrak pnevmatskega orodja lahko vsebuje vodo, olje, kovinske delce in nečistoče iz kompresorja. To lahko povzroči poškodbe zdravja.

Za pridržanje in podporo obdelovanca uporabite vpenjalne priprave ali primež. Če držite obdelovanec z roko ali če ga pritiskate ob telo, ne morete varno uporabljati pnevmatskega orodja. Pnevmatskega orodja ne preobremenjujte. Za svoje delo uporabljajte pnevmatsko orodje v skladu z njegovo namembnostjo. Z ustreznim pnevmatskim orodjem delate bolje in varneje v navedenem območju zmogljivosti. Ne uporabljajte pnevmatskega orodja z okvarjenim vklopno/izklopnim stikalom. Pnevmatsko orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in se mora nujno popraviti. Pred nastavitvijo naprave, zamenjavo delov pribora ali če naprave dlje časa ne uporabljate, morate prekiniti oskrbo z zrakom. Ta previdnostni ukrep onemogoča nenamerni zagon pnevmatskega orodja. Pnevmatska orodja, ki niso v uporabi, morate hraniti izven dosega otrok. Ne dovolite, da bi pnevmatsko orodje uporabljale osebe, ki niso vešče uporabe ali ki niso prebrale teh navodil. Pnevmatska orodja so nevarna, če jih uporabljajo neizkušene osebe.

Pnevmatsko orodje skrbno negujte. Kontrolirajte, ali premični deli naprave brezhibno delujejo in niso zataknjeni, ali pa so deli zlomljeni ali poškodovani tako, da bi to okrnilo funkcijo pnevmatskega orodja. Pred uporabo pnevmatskega orodja poskrbite, da se poškodovani deli popravijo. Mnogo nesreč se pripeti zaradi slabo vzdrževanih pnevmatskih orodij. Pnevmatsko orodje, pribor, vstavna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo želite opraviti. Na ta način boste kar v največji možni meri zmanjšali razvoj prahu, vibracij in hrupa. Naravnavanje, nastavitev ali uporaba pnevmatskega orodja se naj izvaja izključno s strani kvalificiranih in izšolanih uporabnikov. Pnevmatskega orodja ne smete spreminjati. Spremembe lahko zmanjšajo učinkovitost varnostnih ukrepov in povečajo tveganja za uporabnika.

Servis

Vaše pnevmatsko orodje dajte v popravilo samo usposobljenim strokovnjakom in uporabljajte samo originalne nadomestne dele. Na ta način boste zagotovili, da bo ohranjena varnost pnevmatskega orodja.

Varnostna navodila za pnevmatski ekscentrični brusilnik

▷ Pri lomu obdelovanca ali enega izmed nadomestnih delov ali celo pnevmatskega orodja samega se lahko zgodi, da se deli z veliko hitrostjo zaletijo navzven. ▷ Pri obratovanju ter pri opravilih popravila ali vzdrževanja in pri zamenjavi delov pribora pri pnevmatskem orodju morate vselej nositi zaščito za oči, ki je odporna na udarce. Stopnjo potrebne zaščite morate oceniti za vsako posamezno uporabo posebej. - Če izvajate dela nad glavo, morate nositi zaščitno čelado. Tako preprečite poškodbe. ▷ Pri drugih osebah pazite na to, da se nahajajo v varni razdalji do vašega delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebno zaščitno opremo. Odlomljeni deli obdelovanca ali zlomljene rezalne plošče lahko letijo naokoli in povzročijo poškodbe tudi izven neposrednega delovnega območja. Pozor! Pri daljšem obratovanju pnevmatskega orodja lahko vstavna orodja postanejo vroča. Uporabljajte zaščitne rokavice. Uporabnik in osebje pri vzdrževanju morajo biti sposobni, da rokujejo z velikostjo, težo in zmogljivostjo tega pnevmatskega orodja. Bodite pripravljeni na nepričakovano gibanje pnevmatskega orodja, ki lahko nastane zaradi reakcijskih sil ali loma vstavnega orodja. Trdno pridržite pnevmatsko orodje in vaše telo in roke pomaknite v pozicijo, s katero lahko prestrežete to gibanje. Ti previdnostni ukrepi lahko preprečijo poškodbe.

Pri delu s tem pnevmatskim orodjem se postavite v udoben položaj, pazite pri tem na varno stojišče in preprečite neugodne položaje in takšne, pri katerih je pomembno držanje ravnotežja. Upravljavec lahko med dolgotrajnimi deli spremeni držo telesa, kar lahko pomaga preprečiti neprijetnosti in zaspanost. Pri prekinitvi oskrbe z zrakom ali reduciranem delovnem tlaku morate izklopiti pnevmatsko orodje. Preverite delovni tlak in ga pri optimalnem obratovalnem tlaku ponovno zaženite.

Uporabljajte le tista maziva, ki jih priporoča Bosch. Ne uporabljajte poškodovanih nastavkov. Pred vsako uporabo preverite, ali je nastavek razcepljen, razpokan ali obrabljen. Če pnevmatsko orodje ali nastavek pade na tla, preverite, ali sta poškodovana, ali uporabite nepoškodovan nastavek. Potem ko nastavek preverite in vstavite, se vi in osebe v vaši bližini postavite tako, da ste izven območja vrtečega se nastavka, in nato pustite orodje delovati eno minuto z najvišjim številom vrtljajev. Poškodovani nastavki se največkrat zlomijo v tem času preizkušanja. Poskrbite za to, da svojih rok nikoli ne držite v bližini vrtečih se vstavnih orodij. Lahko bi se poškodovali. Pnevmatskega orodja ne uporabljajte brez brusilnega sredstva. Brusilni kolut se bo sicer obrabil in brusilnega sredstva ne bo več mogoče varno pritrditi. Pri pnevmatskem orodju se lahko pri brušenju plastike ali drugih neprevodnih materialov sprosti elektrostatični naboj. Pri uporabi pnevmatskega orodja lahko uporabnik pri izvajanju delovnih opravil doživi neprijetne občutke v spodnjem in zgornjem delu roke, ramenih, na področju vratu ali drugih delih telesa. Če upravljavec začuti simptome, kot npr. trajajoče slabo počutje, težave, bitje srca, bolečine, mravljinčenje, gluhost, skelenje ali togost, teh opozorilnih znakov ne sme ignorirati. Upravljavec naj to sporoči delodajalcu in naj se posvetuje s kvalificiranim zdravnikom. Ne uporabljajte rezalnih plošč. Dovoljeno število vrtljajev vsakega orodja mora biti najmanj tako visoko kot maksimalno število vrtljajev, ki je navedeno na pnevmatskem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog. Bodite pozorni, da samopritrdilne brusilne liste namestite koncentrično.

A OPOZORILO

Pri smirkanju, zaganju, brušenju, vrtanju in podobnih opravilih nastane

prah, ki je lahko kancerogen, zmanjšuje plodnost ali je mutagen. Nekatere snovi, ki jih vsebujejo ti prahovi:

- svinec v svinčenih barvah in lakih; - kristalinični kremen v opekah, cementu in pri drugih zidarskih opravilih; - arzen in kromat v kemično obdelanem lesu.

Tveganje obolenja je odvisno od tega, kako pogosto se izpostavljate tem snovem. Da bi zmanjšali nevarnosti, delajte samo v dobro prezračenih prostorih z ustrezno zaščitno opremo (npr. posebej konstruiranimi napravami za zaščito dihal, ki filtrirajo tudi najmanjše prašne delce).

▷ Pri delu z določenimi materiali lahko nastajata prah in para, ki lahko ustvarita eksplozivno atmosfero. Pri delu s pnevmatskimi orodji lahko nastajajo iskre, ki lahko vnamejo prah ali paro. Pri opravilih na obdelovancu lahko pride do dodatne obremenitve zaradi hrupa, ki ga lahko preprečite, npr. z uporabo izolirnega materiala pri nastanku zvonjenja obdelovanca. Če ima tlačno orodje tudi blažilec, morate zagotoviti, da bo slednji pri uporabi pnevmatskega orodja tudi na licu mesta in da se nahaja v dobrem delovnem stanju. Vplivanje vibracij lahko povzroči poškodbe živčevja in motnje cirkulacije krvi v zgornjem in spodnjem delu rok. - Nosite tesno prilegajoče rokavice. Ročaji pnevmatskih orodij se zaradi toka stisnjenega zraka ohladijo. Tople roke so neobčutljivejše proti vibracijam. Rotirajoči se deli lahko ohlapne rokavice zajamejo. - Če ugotovite, da koža na prstih ali spodnjem delu rok otopi, mravljinči, boli ali se obarva belo, prenehajte delati s pnevmatskim orodjem in obvestite vašega delodajalca ter se posvetujte z zdravnikom. Pnevmatsko orodje držite z ne preveč trdnim, vendar varnim oprijemom z upoštevanjem potrebnih reakcijskih sil spodnjega dela roke. Vibracije se lahko ojačajo, kolikor bolj trdno boste držali orodje. Če uporabljate univerzalne vrtilne priključke (krempljaste sklopke), morate vstaviti areirni zatič. Uporabite varovala gibkih cevi Whipcheck in s tem zagotovite zaščito za primer izpada zveze gibke cevi s pnevmatskim orodjem ali gibkih cevi med seboj. Pnevmatskega orodja nikoli ne nosite na gibki cevi.

Slovensko | 201

Simboli

Naslednji simboli so lahko zelo pomembni za uporabo vašega pnevmatskega orodja. Zapomnite si, prosimo, te simbole in njihov pomen. Pravilna razlaga simbolov vam pomaga, da bolje in varneje uporabljate vaše pnevmatsko orodje.

Simbol Pomen

Pred vgradnjo, obratovanjem, popravilom, vzdrževanjem in zamenjavo nadomestnih delov ter pred pričetkom dela si v bližini pnevmatskega orodja preberite in upoštevajte vsa navodila. Neupoštevanje varnostnih navodil in napotkov lahko povzroči težke poškodbe.

W	W	a	t	M
Nm Newtonmeter				Enota za energia (vrtlimi moment)
kg	Kilogram			Masa, teža
Ibs	Pounds
mm Millimeter Dolžina
min	Minute			Čas, trajanje
s	Sekunde
\( min^{-1} \)	Vrtljaji ali gibi na minuto			Število vrtljajev v prostem teku
bar	bar			Zračni pritisk
psi	pounds per square inch
l/s	Liter na sekundo			Poraba zraka
cfm	cubic feet/minute
dB Decibel				Posebna mera za re-lativno jakost zvoka
QC	Hitrozamenljiva vpenjalna glava			Prijemalo za orodje
○	Simbol za notranje šestrobno
■	Simbol za zunanji šetvero-robnik
UNF	Fini navoj ZDA (Unified National Fine Thread Series)
G	Navoj Whitworth			Priključni navoj
NPT	National pipe thread

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težje telesne poškodbe.

Prosimo, da odprete dvojno grafično stran s slikami pnevmatskega orodja in jo pustite odprto, medtem ko berete navodilo za uporabo.

Uporaba v skladu z namenom uporabe

Pnevmatsko orodje je namenjeno za suho brušenje lesa, umetne mase, kovine, mase za lopatico ter lakiranih površin.

Komponente na sliki

Oštevilčenje komponent se nanaša na prikaz pnevmatskega orodja na grafični strani.

1 Prekidač za vključevanje-izključevanje 2 Izstop odpadnega zraka z dušilcem zvoka 3 Priključni nastavek na odprtini za vhod zraka 4 Vložna spojka cevi

5 Regulator števila vrtljajev 6 Odzračevalni pokrov 7 Viličasti ključ (21 mm) 8 Podložka 9 Brusilni krožnik 10 Brusilni list 11 Sesalnik prahu 12 Sklopka 13 Objemka gibke cevi 14 Dovodna gibka cev* 15 Odvodna gibka cev Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Izjava o skladnosti

Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktive 2006/42/ES, vključno z njenimi spremembami, in ustreza naslednjim normam: EN ISO 11148-8.

Tehnična dokumentacija (2006/42/ES) pri:

Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Pnevmatski ekscentrični brusilnik
Številka artikla 0 607 350 ...		... 198	... 199	... 200
Številvo vrtljajev v praznem teku n0	min-1	12000	12000	12000
Hod	mm 2,5 5,0 2,5
Brusilni list-Ø	mm 80 150 150
Maks. delovni tlak na orodju	bar	6,3	6,3	6,3
	psi	91	91	91
Priključni navoj priključka gibke cevi		1/4" NPT	1/4" NPT	1/4" NPT
Svetlina cevi	mm 10 10 10
Poraba zraka v prostem teku	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Teža po EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z EN ISO 15744.Nivo hrupa med delom lahko preseze 80 dB(A). Uporabljaje zašcitio za sluh!
Vrednost nivoja hrupa pnevmatskega orodja, ki je ovrednoten z razredom Å, običajno znaša:Nivo zvočnegа tlaka LpANegotovost K	dB(A)	73	76	76
	dB	3	3	3
Skupne vredosti vibracij ah (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 28927:
ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN ISO 11148 in se lahko uporabljajo za primerjavo pnevmatskih orodij med seboj. Primeren je tudi za začetno oceno obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe pnevmatskega orodja. Če pa se pnevmatsko orodje uporablja v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je pnevmatsko orodje izklopljeno in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. vzdrževanje pnevmatskega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Montaža

Priključek na enoto za oskrbovanje z zrakom (glejte sliko A)

Bodite pozorni, da zračni tlak ni nižji od 6,3 bar (91 psi), saj je pnevmatsko orodje zasnovano za delo pod takšnim delovnim tlakom.

Za maksimalno zmogljivost upoštevajte vrednosti notranjega premera cevi in priključnega navoja, v skladu s tabelo „Tehnični podatki“. Za ohranitev polne zmogljivosti lahko uporabljate cevi maksimalne dolžine 4 m.

Dovajani stisnjeni zrak ne sme vsebovati tujih telesc in vlage, zato da pnevmatsko orodje varujete pred poškodbo, umazanijo in rjavenjem.

Opozorilo: Uporaba oskrbovalne enote s stisnjenim zrakom je nujna. Ta zagotavlja brezhibno delovanje pnevmatskega orodja.

Upoštevajte navodila za uporabo oskrbovalne enote z zrakom.

Vse armature, povezovalni vodniki in cevi morajo biti izdelani tako, da ustrezajo pritisku in potrebni količini zraka.

Izogibajte se zožitvam cevi, npr. s stiskanjem, prepogibanjem ali nategovanjem!

V primeru dvoma preverite ob vklopljenem pnevmatskem orodju z manometrom pritisk na mestu vstopa zraka.

Priključitev oskrbovalne enote z zrakom na pnevmatsko orodje

Vložno spojko cevi 4 privijte v priključni nastavek na odprtini za vhod zraka 3.

Da se izognete poškodbam ventilov v notranjosti pnevmatskega orodja, morate pri privijanju in odvijanju vložne spojke cevi 4 na naprej štrlečem priključnem nastavku zadrževati silo 3 z vtičnim ključem (zev ključa 19 mm).

Vstavite gibko cev za dohodni zrak 14 z ustrezno spojko 12 na cevni nastavek 4.

Opozorilo: Pritrdite cev za dovod zraka vedno najprej na pnevmatsko orodje in šele potem na enoto za oskrbovanje z zrakom.

Odvajanje odpadnega zraka (glejte sliko B)

Z vodilom odvodnega zraka lahko odvodni zrak skozi gibko cev odvajate vstran od delovnega mesta in istočasno dosežete optimalno dušitev zvoka. Poleg tega izboljšate svoje delovne pogoje, saj tako na delovnem mestu ni več zraka, ki bi bil onesnažen z oljem ali pa dvigajočega se prahu oz. ostružkov.

• Odvijte glušnik oz. dušilec zvoka na izstopu zraka 2 in ga nadomestite s spojko gibke cevi 4. Razrahljajte objemko 13 odvodne gibke cevi 15 in to odvodno gibko cev pritrdite na spojnik gibke cevi 4 tako, da močno pritegnete objemko.

Zamenjava orodja

Uporabite samo brezhibna in neobrabljena vsadna orodja. Defektna vsadna orodja se lahko na primer zlomijo in povzročijo materialno škodo.

Zamenjava brusilnega lista

Pred nameščanjem novega brusilnega lista odstranite umazanijo in prah z brusilnega krožnika 9, npr. s čopičem. Površina brusilnega krožnika 9 sestoji iz sprijemalne tkanine. Tako lahko brusilne liste hitro in enostavno pritrdite. - Brusilni list 10 trdno pritrdite na spodnjo stran brusilnega krožnika 9. 0607350199|...200: Pazite na to, da ležijo luknje v brusilnem listu direktno nad izvrtinami na brusilnem krožniku, da bi tako zagotovili optimalno odsesavanje prahu.

Izbira brusilnega lista

Odvisno od materiala, ki se bo obdeloval, in želene količine odstranjevanja zgornje površine so na voljo različni brusilni listi:

Material Uporaba Granulacija
best Paint	- Barva - Lak - Polnilnik - Lopatica	Za bruşenje barve	groba 40	60
		Za bruşenje predhodnega nanosa barve (npr. odstranitèv Čr t Čopiča, kapelj in iztekajоće barve)	srednja 80	100 120
		Za končno bruşenje temeljne barve pred lakiranjem	fino 180	240 320 400
expert Wood best	Expert for Wood -Vsi lesni materiali (npr. trdi les, mehki les, iveri-ce, gradbene plošće) Best for Wood - Trdles -I ververplošće -Gradbene plošće -Kovinski materiali	Za predbruşenje, na primer grobih, nepooblanih tramov in desk	groba 40	60
		Za plano bruşenje in poravnavanje manjiših neravnih površin	srednja 80	100 120
		Za dokončno in fino bruşenje lesa	fino 180	240 320 400
best Stone	-Avtomobilski lak -Kamen -Marmor -Granit -Keramika -Steklo -Pleksisteklo -Umetne mase iz stekle-nih vlaken	Za predbruşenje	groba 80
		Za bruşenje oblike in lom robov	srednja	100 120
		Za fino bruşenje pri oblikovanju	fino 180	240 320 400
		Bruşenje na sijaj in zaobljenje robov	zelo fino	600 1200

Bosch Power Tools 1609 92A 39N(10.10.16)

204 | Slovensko

Izbira brusilnega krožnika

Glede na uporabo se lahko pnevmatsko orodje opremi z brusilnimi krožniki različne trdote:

• Brusilni krožnik - posebej mehki: primeren za poliranje in občutljivo brušenje, tudi obočenih površin.
• Brusilni krožnik - mehki: primeren za vsa opravila brušenja, univerzalno uporaben.
• Brusilni krožnik - trdi: primeren za visoko zmogljivo brušenje na ravnih površinah.

Menjava brusilnega krožnika

Opozorilo: Takoj zamenjajte poškodovan brusilni krožnik 9.

Snemite brusilni list 10.

• Potisnite viličasti ključ 7 pod višinsko nastavljivi odsesovalni pokrov 6 in držite brusilno vreteno z viličastim ključem. Zasukajte brusilni krožnik 9 proti smeri urnega kazalca z brusilnega vretena. Snemite podložko 8, namestite jo na nov brusilni krožnik in slednjega ponovno skupaj s podložko zasukajte gor v smeri urnega kazalca.

0607 350 199|...200: Drugo podložko 8 lahko dodatno uporabite v namen, da se ekscentrični brusilnik pri aktiviranem odsesovanju prahu ne bi prisesal na obdelovanec.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin, je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.

Določene vrste prahu, kot npr. prah hrastovine ali bukovja, veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

- Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala. - Poskrbite za dobro zračenje delovnega mesta. - Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Brušenje brez odsesovanja prahu (0 607 350 198)

- Uporabljajte brusilne liste brez lukenj.

Odsesavanje s tujim sesalnikom (0 607 350 199]... 200)

• Priključite odsesovalno gibko cev (pribor) direktno na odsesovanje prahu 11.

Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste brusili.

Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah.

Obratovanje

Zagon

Pnevmatsko orodje optimalno deluje pri delovnem tlaku 6,3 bar (91 psi), ki je izmerjen na vstopni odprtini za zrak, ko je pnevmatsko orodje vključeno.

Odstranite vstavna orodja pred zagonom pnevmatske naprave. Če se nastavno orodje nahaja v vrtečem se delu naprave, lahko to povzroči poškodbe.

Opozorilo: Če pnevmatsko orodje po daljšem obdobju mirovanja ne deluje, prekinite oskrbovanje z zrakom in brusilni krožnik 9 večkrat zasukajte. Tako odstranite privlačnostne sile.

Da prihranite energijo, vključite pnevmatsko orodje le, kadar ga potrebujete.

Za vklop pnevmatskega orodja pritisnite vklopno/izklopno stikalo 1 navzdol in ga držite pritisnjenega med celotnim delovnim postopkom. Za izklop pnevmatskega orodja vklopno/izklopno stikalo 1 spustite.

Predizbira števila vrtljajev (glejte sliko C)

Z regulacijo števila vrtljajev 5 lahko prednastavite potrebno število vrtljajev tudi med obratovanjem.

Za maksimalno število vrtljajev potisnite regulacijo števila vrtljajev 5 vstran od priključnega nastavka 3. Za minimalno število vrtljajev potisnite regulacijo števila vrtljajev 5 v smeri k priključnemu nastavku 3.

Potrebno število vrtljajev je odvisno od materiala in delovnih pogojev in se lahko izračuna s praktičnim preizkusom.

Navodila za delo

Počakajte na to, da se pnevmatsko orodje ustavi, preden ga odložite. Pazite na to, da se samooprijemajoči brusilni listi lahko koncentrično namestijo na brusilnem krožniku. Pri prekinitvi oskrbe z zrakom ali reduciranem delovnem tlaku morate izklopiti pnevmatsko orodje. Preverite delovni tlak in ga pri optimalnem obratovalnem tlaku ponovno zaženite.

Nenadno nastale obremenitve povzročijo močan padec števila vrtljajev ali obmirovanje orodja, vendar ne škodujejo motorju.

Brušenje površin

Vklopite pnevmatsko orodje, postavite ga s celotno brusilno površino na podlago, ki jo je potrebno obdelati, in ga z zmernim pritiskom pomikajte preko obdelovanca.

Moč odstranjevanja materiala in brusilna sila sta v glavnem določena z izbiro brusilnega lista, s predizbranim številom vrtljajev in pritisnim tlakom.

Samo nepoškodovani brusilni listi zagotavljajo dobro brusilno moč in varujejo pnevmatsko orodje.

Na obdelovanec vedno pritiskajte z enakomerno močjo, kar bo podaljšalo življenjsko dobo brusilnega lista.

Prekomerno povečanje pritiska ne vodi do povečane brusilne moči, ampak do povečane obrabe pnevmatskega orodja in brusilnega lista.

Brusilnega lista, s katerim ste obdelovali kovino, ne smete uporabljati za brušenje drugih materialov.

Uporabljajte samo originalni brusilni pribor Bosch.

Grobo brušenje

• Namestite brusilni list z grobo granulacijo. Pnevmatsko orodje le narahlo pritisnite, tako da deluje z višjim številom vrtljajev in se lahko doseže večja odstranitev materiala.

Fino brušenje

• Namestite brusilni list s fino granulacijo. Pnevmatsko orodje na obdelovancu premikajte z zmernim pritiskanjem krožeče po površini ali pa menjaje vzdolž in počez. Pnevmatsko orodje se ne sme zatakniti, s tem se izognete pretrganju obdelovanca, npr. furnirjev. Z rahlim variiranjem pritiskanja oz. spremembo števila vrtljajev lahko reducirate število vrtljajev brusilnega krožnika, pri čemer se ohrani ekscentrično premikanje. Po končanem delovnem postopku izklopite pnevmatsko orodje.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Vzdrževalna dela in popravila prepustite samo strokovno usposobljenemu osebju. Tako boste zagotovili, da bo ohranjena varnost pnevmatskega orodja. Redno merite število vrtljajev brusilnega vretena v prostem teku. Če izmerjena vrednost presega navedeno število vrtljajev v prostem teku n0 (glejte tehnične podatke), naj pnevmatsko orodje preverijo na Boschovem servisu. Če je število vrtljajev v prostem teku previsoko, lahko nastavek poči, prenizko število vrtljajev pa pomeni prenizko delovno zmogljivost.

Pooblaščena servisna delavnica za Boschove izdelke opravlja dela hitro in zanesljivo.

Uporabljajte izključno originalne nadomestne dele podjetja Bosch.

Redno čiščenje

Redno čistite sita na odprtinah za vhod zraka. Pri tem odvijte in vzemite ven vložno sojko cevi 4 in očistite sita prahu in delcev umazanije. Nato trdno privijte nazaj vložno sojko cevi. Delci vode in umazanije, ki se nahajajo v stisnjenem zraku, povzročajo rjavenje in pripeljejo do obrabe lamel, ventilov itd. Da to preprečite, morate na priključni nastavek na odprtini za vhod zraka 3 nakapljati malo motornega olja. Nato ponovno priključite pnevmatsko orodje na enoto za oskrbovanje z zrakom (glejte „Priključek na enoto za oskrbovanje z zrakom", stran 202) in ga pustite teči 5-10 s, medtem ko s krpo brišete olje, ki izteče. Kadar pnevmatsko orodje dalj časa ni bilo uporabljeno, VEDNO ponovite ta postopek.

Vzdrževanje

• Po 150 urah obratovanja očistite gonilo z blagim topilom. Upoštevajte navodila izdelovalca topil za uporabo in odstranitev. Nato namažite gonilo s posebnim Boschevim mazivom za gonila. Ponovite postopek čiščenja na vsakih 300 ur obratovanja od prvega čiščenja. Posebna mast za gonila (225 ml) Številka artikla 3605 430009. Motorne lamele morajo strokovnjaki v vsaki delovni izmeni preveriti in eventualno zamenjati.

Mazanje pri pnevmatskih orodjih, ki ne spadajo k seriji CLEAN

Pri vseh Boschevih pnevmatskih orodjih, ki ne pripadajo seriji CLEAN (posebna vrsta tlačnih motorjev, ki delujejo s stisnjenim zrakom brez olja), morate v tok stisnjenega zraka stalno vmešavati oljno meglenico. Mazalka na stisnjen zrak, ki jo za to potrebujete, se nahaja na enoti za oskrbovanje s stisnjenim zrakom, vklopljeni pred pnevmatskim orodjem (podrobne podatke o tem prejmete pri izdelovalcu kompresorjev).

Za direktno mazanje pnevmatskega orodja ali za primestanje na vzdrževalni enoti uporabite motorno olje SAE 10 ali SAE 20.

Pribor

O celotnem priboru za ohranitev kakovosti se lahko informirate v omrežju pod www.bosch-pt.com ali pri vašem strokovnem trgovcu.

Servis in svetovanje o uporabi

V primeru vseh dodatnih vprašanj in pri naročanju nadomestnih delov brezpogojno navedite 10-mestno številko artikla, ki je navedena na tipski ploščici pnevmatskega orodja.

Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.

Slovensko

Top Service d.o.o. Celovška 172 1000 Ljubljana Tel.: [phone] Tel.: [phone] Fax: [phone]

Odlaganje

Pnevmatsko orodje, pribor in embalažo je treba dostaviti v okolju prijazno ponovno predelavo.

Maziva in čistilna sredstva odlagajte na okolju prijazen način. Upoštevajte zakonske predpise. Motorje odstranite po pravilih! Motorji vsebujejo teflon. Ne segrevajte jih preko 400 °C, ker sicer lahko nastanejo zdravju škodljivi plini.

Če vaše pnevmatsko orodje ni več uporabno, ga oddajte v reciklažni center oziroma trgovcu ali pooblaščeni servisni delavnici.

Pridržujemo si pravico do sprememb.

206 | Hrvatski

Hrvatski

Upute za sigurnost

Opće upute za sigurnost za pneumatske alate

UPOZORENJE Pročitajte i pridržavajte se svih ovih uputa prije ugradnje, rada, popravka, održavanja i zamjene dijelova pribora, kao i prije rada blizu pneumatskog alata. U slučaju nepridržavanja uputa za sigurnost i uporabu, može doći do teških ozljeda. Upute za sigurnost dobro spremite i predajte ih osobi koja će raditi s pneumatskim alatom.

Izjava o usklađenosti C

Izjavljujemo pod vlastitom odgovornošću da proizvod opisan pod "Tehnički podaci" odgovara svim relevantnim odredbama smjernica 2006/42/EZ uključujući i njihove izmjene te da je sukladan sa sljedećim normama: EN ISO 11148-8.

Tehnička dokumentacija (2006/42/EC) može se dobiti kod: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker
