Merk	Bosch
Model	0 607 350 199
Categorie	Pneumatische excentrische schuurmachine
Voedingstype	Perslucht
Maximale werkdruk	6,3 bar (91 psi)
Luchtaansluiting	1/4" NPT
Binnendiameter van de slang	10 mm
Luchtverbruik onbelast	8,5 l/s (18,0 cfm)
Onbelast toerental	12.000 t/min
Slagamplitude	5,0 mm
Diameter van de schuurschijf	150 mm
Gewicht (volgens EPTA 01:2014)	0,68 kg
Geluidsdrukniveau (LpA)	76 dB(A) (onzekerheid 3 dB)
Trillingen (ah)	< 3,1 m/s² (onzekerheid 1,5 m/s²)
Belangrijkste functies	Droog schuren van hout, kunststof, metaal, plamuur en gelakte oppervlakken
Schakelaar	Aan/uit met drukschakelaar (vasthoudbediening)
Toerentalregelaar	Ja, continu variabel
Stofafzuigsysteem	Extern (via aansluiting op de behuizing)
Bevestiging van schuurpapier	Zelfklevend (klittenband)
Verwisselbare schuurzool	Ja (extra zacht, zacht, hard)
Smering	Aanbevolen: motorolie SAE 10 of 20, of speciale Bosch tandwielvet
Preventief onderhoud	Reinigen van het luchtinlaatfilter, periodieke controle van het onbelast toerental, regelmatig smeren
Reserveonderdelen	Verkrijgbaar bij Bosch of erkende dealers (gebruik originele onderdelen)
Repareerbaarheid	Door een erkende Bosch-klantenservice
Conformiteitsnormen	Richtlijn 2006/42/EG, EN ISO 11148-8

Veelgestelde vragen - 0 607 350 199 BOSCH

Welke persluchtdruk is nodig om de schuurmachine te gebruiken?

De optimale werkdruk is 6,3 bar (91 psi) gemeten bij de luchtaansluiting wanneer het gereedschap in werking is. Een lagere druk vermindert de prestaties.

Hoe vervang ik het schuurpapier?

Gebruik schuurpapier met klittenbandsysteem. Reinig de schuurzool en druk het papier op het onderoppervlak van de zool. Voor model 0 607 350 199, lijn de perforaties uit als u stofafzuiging gebruikt.

Hoe stel ik het toerental in?

Draai de toerentalregelaar (5): draai weg van de luchtaansluiting voor maximaal toerental, dichterbij voor minimaal. Het regelen kan tijdens gebruik.

Kan ik de schuurmachine gebruiken zonder stofafzuiging?

Ja. Gebruik voor model 0 607 350 199 ongeperforeerd schuurpapier als u geen stofzuiger aansluit. Sluit anders een afzuigslang aan op de aansluiting (11).

Wat moet ik doen als de schuurmachine niet start?

Na langdurig niet gebruiken kunnen adhesiekrachten de zool blokkeren. Onderbreek de luchttoevoer, draai de schuurzool handmatig enkele keren. Sluit opnieuw aan en probeer te starten.

Hoe onderhoud ik de pneumatische schuurmachine?

Reinig regelmatig het luchtinlaatfilter. Na de eerste 150 uur, reinig de tandwielen met een mild oplosmiddel en smeer met speciaal Bosch-vet. Herhaal elke 300 uur. Controleer periodiek het onbelast toerental.

Welke olie moet ik gebruiken voor smering?

Gebruik motorolie SAE 10 of SAE 20. U kunt het direct in de luchtaansluiting injecteren of via een oliesmeerapparaat op het onderhoudseenheid. Voor de tandwielen, gebruik speciaal Bosch-vet (ref. 3 605 430 009).

Welke accessoires zijn compatibel?

Gebruik uitsluitend originele Bosch-accessoires: schuurpapier, schuurzolen (extra zacht, zacht, hard), luchtslangen en geschikte aansluitingen. Raadpleeg het accessoireprogramma op www.bosch-pt.com.

Hoe moet ik de schuurmachine aan het einde van zijn levensduur afdanken?

Gooi het gereedschap niet bij het huishoudelijk afval. Lever het in bij een recyclingcentrum of bij een erkende Bosch-dealer. De motorlamellen bevatten teflon: niet verhitten boven 400°C.

Welke veiligheidsmaatregelen zijn essentieel?

Draag altijd een veiligheidsbril en een gehoorbeschermer als het geluidsniveau boven 80 dB(A) komt. Gebruik een P2-stofmasker voor schadelijke stoffen. Richt perslucht nooit op uzelf. Houd omstanders op afstand.

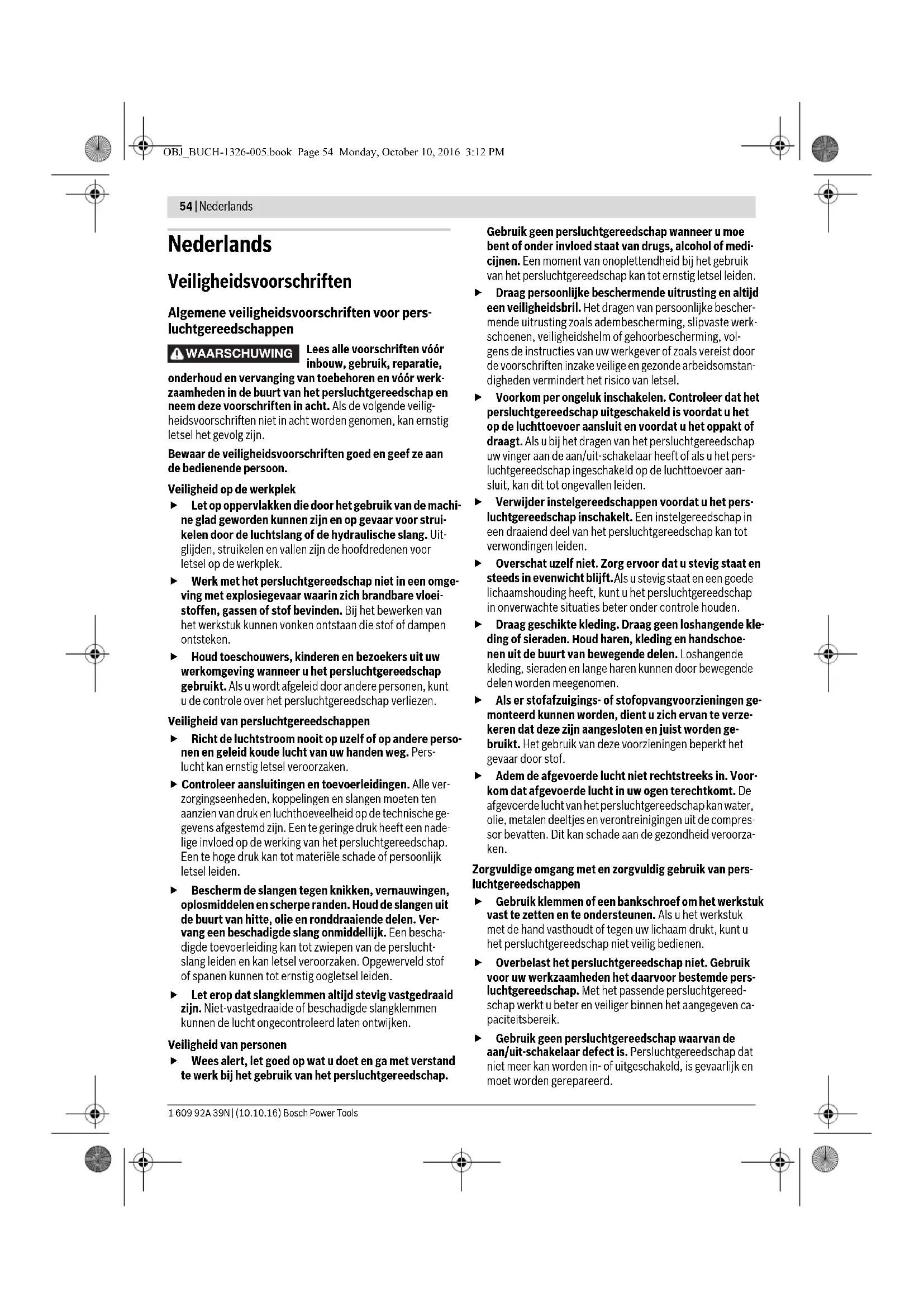

GEBRUIKSAANWIJZING 0 607 350 199 BOSCH

Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor persluchtgereedschappen

WAARSCHUWING

Lees alle voorschriften voor inbouw, gebruik, reparatie,

onderhoud en vervanging van toebehoren en voor werkzaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de volgende veiligheidsvoorschriften niet in acht worden genomen, kan ernstig letsel het gevolg zijn.

Bewaar de veiligheidsvoorschriften goed en geef ze aan de bedienende persoon.

Veiligheid op de werkplek

Let op oppervlakken die door het gebruik van de machine glad geworden kunnen zijn en op gevaar voor struikelen door de luchtslang of de hydraulische slang. Uitglijden, struikelen en vallen zijn de hoofdredenen voor letsel op de werkplek. Werk met het persluchtgereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Bij het bewerken van het werkstuk kunnen vonken ontstaan die stof of dampen ontsteken. Houd toeschouwers, kinderen en bezoekers uit uw werkomgeving wanneer u het persluchtgereedschap gebruikt. Als u wordt afgeleid door andere personen, kunt u de controle over het persluchtgereedschap verliezen.

Veiligheid van persluchtgereedschappen

Richt de luchtstroom nooit op uzelf of op andere personen en geleid koude lucht van uw handen weg. Perslucht kan ernstig letsel veroorzaken. Controleer aansluitingen en toevoerleidingen. Alle verzorgingseenheden, koppelingen en slangen moeten ten aanzien van druk en luchthoeveelheid op de technische gegevens afgestemd zijn. Een te geringe druk heeft een nadelige invloed op de werking van het persluchtgereedschap. Een te hoge druk kan tot materiële schade of persoonlijk letsel leiden. Bescherm de slangen tegen knikken, vernauwingen, oplosmiddelen en scherpe randen. Houd de slangen uit de buurt van hitte, olie en ronddraaiende delen. Vervang een beschadigde slang onmiddellijk. Een beschadigde toevoerleiding kan tot zwiepen van de persluchtslang leiden en kan letsel veroorzaken. Opgewerveld stof of spanen kunnen tot ernstig oogletsel leiden. Let erop dat slangklemmen altijd stevig vastgedraaid zijn. Niet-vastgedraaide of beschadigde slangklemmen kunnen de lucht ongecontroleerd laten ontsnappen.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het persluchtgereedschap.

Gebruik geen persluchtgereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het persluchtgereedschap kan tot ernstig letsel leiden.

▷ Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals adembescherming, slipvaste werkschoenen, veiligheidshelm of gehoorbescherming, volgens de instructies van uw werkgever of zoals vereist door de voorschriften inzake veilige en gezonde arbeidsomstandigheden, vermindert het risico van letsel. Voorkom per ongeluk inschakelen. Controleer dat het persluchtgereedschap uitgeschakeld is voordat u het op de luchttoevoer aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het persluchtgereedschap uw vinger aan de aan/uit-schakelaar heeft of als u het persluchtgereedschap ingeschakeld op de luchttoevoer aansluit, kan dit tot ongelukken leiden. ▷ Verwijder instelgereedschappen voordat u het persluchtgereedschap inschakelt. Een instelgereedschap in een draaiend deel van het persluchtgereedschap kan tot verwondingen leiden. ▷ Overschat uzelf niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Als u stevig staat en een goede lichaamshouding heeft, kunt u het persluchtgereedschap in onverwachte situaties beter onder controle houden. ▷ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen. ▷ Als er stofafzuigings- of stofopvangvoorzieningen gemonteerd kunnen worden, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof. Adem de afgevoerde lucht niet rechtstreeks in. Voorkom dat afgevoerde lucht in uw ogen terechtkomt. De afgevoerde lucht van het persluchtgereedschap kan water, olie, metalen deeltjes en verontreinigingen uit de compressor bevatten. Dit kan schade aan de gezondheid veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik van persluchtgereedschappen

• Gebruik klemmen of een bankschroef om het werkstuk vast te zetten en te ondersteunen. Als u het werkstuk met de hand vasthoudt of tegen uw lichaam drukt, kunt u het persluchtgereedschap niet veilig bedienen. Overbelast het persluchtgereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde persluchtgereedschap. Met het passende persluchtgereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
• Gebruik geen persluchtgereedschap waarvan de aan/uit-schakelaar defect is. Persluchtgereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Onderbreek de persluchttoevoer voordat u het gereedschap instelt, toebehoren wisselt of bij een langdurige onderbreking van de werkzaamheden. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het persluchtgereedschap. Bewaar niet-gebruikte persluchtgereedschappen buiten het bereik van kinderen. Laat het persluchtgereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet gelezen hebben. Persluchtgereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt. Onderhoud het persluchtgereedschap zorgvuldig. Controleer of bewegende delen van het persluchtgereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het persluchtgereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden persluchtgereedschappen. Gebruik persluchtgereedschap, toebehoren, inzetgereedschappen, enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de uit te voeren werkzaamheden. Daarmee worden stofontwikkeling, trillingen en geluidsontwikkeling zo veel mogelijk beperkt. Het persluchtgereedschap mag uitsluitend worden ingericht, ingesteld en gebruikt door gekwalificeerde en daartoe opgeleide bedieners. Het persluchtgereedschap mag niet veranderd worden. Veranderingen kunnen de werkzaamheid van de veiligheidsmaatregelen verminderen en de risico's voor bediener verhogen.

Service

Laat het persluchtgereedschap alleen repareren door gekwalificeerd, vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft.

Veiligheidsvoorschriften voor persluchtexcenterschuurmachines

Bij een breuk van werkstuk of toebehoren kunnen delen met hoge snelheid weggeslingerd worden. Tijdens het gebruik, bij reparatie- en onderhoudswerkzaamheden en bij het vervangen van toebehoren van het persluchtgereedschap moet altijd een slagvaste oogbescherming worden gedragen. De graad van de vereiste bescherming moet voor elke afzonderlijke toepassing apart worden beoordeeld. Draag een veiligheidshelm wanneer u werkzaamheden boven het hoofd uitvoert. Daardoor voorkomt u letsel. Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken doorslijpschijven kunnen wegvliegen en letsel veroorzaken, ook buiten de directe werkomgeving.

gen en letsel veroorzaken, ook buiten de directe werkomgeving.

Voorzichtig! Inzetgereedschappen kunnen bij langdurig gebruik van het persluchtgereedschap heet worden. Gebruik werkhandschoenen. De bediener en het onderhoudspersoneel moeten de omvang, het gewicht en het vermogen van het persluchtgereedschap fysiek kunnen hanteren. Wees bedacht op onverwachte bewegingen van het persluchtgereedschap, die als gevolg van reactiekrachten of de breuk van het inzetgereedschap kunnen optreden. Houd het persluchtgereedschap goed vast en breng uw lichaam en uw armen in een positie waar u deze bewegingen kunt opvangen. Met deze voorzorgsmaatregelen kunt u letsel voorkomen. Neem voor de werkzaamheden met dit persluchtgereedschap een gemakkelijke houding aan, let erop dat u stevig staat en voorkom een ongunstige stand of een stand waarbij het moeilijk is om uw evenwicht te behouden. De bediener dient tijdens langdurige werkzaamheden zijn lichaamshouding te veranderen. Dit kan helpen om onaangenaamheden en vermoeidheid te voorkomen. Schakel het persluchtgereedschap uit bij een onderbreking van de luchttoevoer of bij een vermindering van de bedrijfsdruk. Controleer de bedrijfsdruk en start het gereedschap opnieuw bij optimale bedrijfsdruk. - Gebruik alleen de door Bosch geadviseerde smeermiddelen. - Gebruik geen beschadigde elektrische gereedschappen. Controleer voor elk gebruik inzetgereedschappen op afsplinteringen en scheuren of sterke slijtage. Als het persluchtgereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is of gebruik een onbeschadigd elektrisch gereedschap. Als u het inzetgereedschap gecontroleerd en ingezet hebt, dan moeten u en personen in de omgeving uit de buurt van het roterende inzetgereedschap blijven en laat u het toestel een minuut lang met maximaal toerental lopen. Beschadigd inzetgereedschap breekt meestal in deze testtijd. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Anders kan letsel het gevolg zijn. - Gebruik het persluchtgereedschap niet zonder schuurmiddel. De schuurschijf verslijt anders en de schuurmiddelen kunnen niet veilig bevestigd worden. Het persluchtgereedschap kan elektrostatisch ontladen als u kunststoffen of andere niet-geleidende materialen schuurt. Bij het gebruik van het persluchtgereedschap kan de bediener bij de uitvoering van de werkzaamheden een onaangenaam gevoel in zijn handen, armen, schouders, nek of andere lichaamsdelen ondervinden. Als de bediener bij zichzelf symptomen als voortdurende misselijkheid, ongemak, hartkloppingen, pijn, tintelingen, doofheid, branderigheid of stijfheid waarneemt, mogen deze waarschuwingstekens niet genegeerd

worden. De bediener moet deze aan zijn werkgever meedelen en een arts raadplegen.

• Gebruik geen doorslijpschijven. Het hoogst toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het persluchtgereedschap is aangegeven. Toebehoren dat sneller draait dan toegestaan, kan breken en wegvliegen. Zorg ervoor dat zelfklevende schuurbladen concentrisch op de schuurschijf worden aangebracht.

WAARSCHUWING

De bij het schuren, zagen,

werkzaamheden vrijkomende stof kan kankerverwekkend zijn, ongeboren leven beschadigen of het erfelijk materiaal veranderen. Enkele van de in dit stof aanwezige bestanddelen zijn:

• Lood in loodhoudende verven en lakken; Kristallijne kiezelaarde in baksteen, cement en andere metselmaterialen;
• Arseen en chromaat in chemisch behandeld hout.

Het risico van een aandoening is ervan afhankelijk, hoe vaak u aan deze stoffen bent blootgesteld. Ter beperking van het gevaar dient u alleen in goed geventileerde ruimten met de juiste beschermende uitrusting te werken (bijvoorbeeld met speciaal geconstrueerde adembeschermingsapparaten, die ook de kleinste stofdeeltjes uitfilteren).

Door het werken met bepaalde materialen kunnen stof en dampen ontstaan die een explosieve atmosfeer vormen. Door het werken met persluchtgereedschap kunnen vonken ontstaan die het stof of de dampen kunnen doen ontvlammen. Bij werkzaamheden aan het werkstuk kan een extra lawaaibelasting ontstaan die door geschikte maatregelen voorkomen kan worden, zoals het gebruik van isolatiematerialen bij rammelgeluiden aan het werkstuk. Als het persluchtgereedschap over een geluiddemper beschikt, moet er altijd voor worden gezorgd dat deze tijdens het gebruik van het persluchtgereedschap aanwezig is en zich in een goede arbeidsstoestand bevindt. De inwerking van trillingen kan zenuwbeschadigingen en storingen in de bloedcirculatie in handen en armen veroorzaken. Draag nauwsluitende handschoenen. Handgrepen van persluchtgereedschappen worden door de persluchtstroming koud. Warme handen zijn minder gevoelig voor trillingen. Wijde handschoenen kunnen door ronddraaiende delen worden meegenomen. Als u vaststelt dat de huid bij uw vingers of handen doof wordt, tintelt, pijn doet of wit wordt, dient u de werkzaamheden met het persluchtgereedschap te beëindigen, uw werkgever op de hoogte te stellen en een arts te raadplegen. Houd het persluchtgereedschap niet al te stevig, maar zeker vast, met inachtneming van de vereiste hand-reactiekrachten. De trillingen kunnen sterker worden naarmate u het gereedschap steviger vasthoudt.

Als universele draaikoppelingen (klauwkoppelingen) worden gebruikt, moeten borgpennen worden toegepast. Gebruik een antizweepset ter bescherming in het geval van een defect van de verbinding tussen de slang en het persluchtgereedschap of tussen slangen onderling. Draag het persluchtgereedschap nooit aan de kabel.

Symbolen

De volgende symbolen kunnen voor het gebruik van het persluchtgereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het persluchtgereedschap goed en veilig te gebruiken.

Symbool Betekenis

Lees alle voorschriften voor inbouw, gebruik, reparatie, onderhoud en vervanging van toebehoren en voor werkzaamheden in de buurt van het persluchtgereedschap en neem deze voorschriften in acht. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan ernstig letsel het gevolg zijn.

W Watt Capaciteit
Nm Newtonmeter		Eenheid van energia (draaimoment)
kg	Kilogram	Massa, gewicht
Ibs	Pounds
mm Millimeter Lengte
min	Minuten	Tijdspanne, duur
s	Seconden
\( \mathbf{m}^{1-1} \)	Omwentelingen of bewe-gingen per minuut	Onbelast toenental
bar	bar	Luchtdruk
psi	pounds per square inch
l/s	Liter per seconde	Luchtverbruik
cfm	cubic feet/minute
dB Decibel		Maat van relatieve geluidssterkte
QC Snelwesselhouser
○	Symbool voor inbus	Gereedschapopname
■	Symbool voor buitenvier-kant
UNF	Amerikaanse fijne schroef-draad( Unified National Fine Thread Series)
G	Whitworth-schroefdraad	Aansluitschroefdraad
NPT	National pipe thread

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding van het persluchtgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het persluchtgereedschap is bestemd voor het droog schuren van hout, kunststof, metaal, plamuur en gelakte oppervlakken.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het persluchtgereedschap op de pagina met afbeeldingen.

1 Aan/uit-schakelaar 2 Luchtafvoer met geluiddempers 3 Aansluitstuk aan luchtang 4 Slangnippel 5 Toerentalregelaar 6 Afzuigkap 7 Steeksleutel (21 mm) 8 Onderlegring 9 Schuurplateau

10 Schuurblad 11 Stofafzuiging 12 Koppeling 13 Slangklem 14 Luchttoevoerslang 15 Luchtafvoerslang

Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Conformiteitsverklaring C

Wij verklaren op onze verantwoordelijkheid dat het onder "Technische gegevens" beschreven product aan alle desbetreffende bepalingen van de richtlijn 2006/42/EG inclusief de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN ISO 11148-8.

Technisch dossier (2006/42/EG) bij: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Perslucht-excenterschuurmachine
Productnummer 0 607 350 ...		... 198	... 199	... 200
Onbelast toerental n0	min-1	12000	12000	12000
Zaagbeweging	mm 2,5 5,0 2,5
Schuurblad-Ø	mm 80 150 150
Max. werkdruk aan gereedschap	bar	6,3	6,3	6,3
	psi	91	91	91
Aansluitschroefdraad van slangaansluiting		1/4" NPT	1/4" NPT	1/4" NPT
Inwendige slangdiameter	mm 10 10 10
Luchtverbruik onbelast	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Gewicht volgens EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN ISO 15744.Het geluidsniveau bij het werken kan 80 dB(A) overschrijden. Gehoorbescherming dragen!
Het met A beoordeelde geluidsniveau van het persluchtge-reedschap bedraagt normal gezieven:
Geluidsdrukniveau LpA	dB(A)	73	76	76
Onzekerheid K	dB	3	3	3
Totale trillingswaarden ah (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 28927:
ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Bosch Power Tools 1609 92A 39N(10.10.16)

58|Nederlands

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN ISO 11148 genormeerde meetmethode en kan worden gebruikt om persluchtgereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het persluchtgereedschap. Als echter het persluchtgereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het persluchtgereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van persluchtgereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Montage

Aansluiting op de luchttoevoer (zie afbeelding A)

Let erop dat de luchtdruk niet lager dan 6,3 bar (91 psi) is, omdat het persluchtgereedschap voor deze werkdruk ontworpen is.

Houd voor een maximale capaciteit de waarden voor de inwendige slangdiameter en de aansluitschroefdraad in de tabel "Technische gegevens" aan. Gebruik voor het instandhouden van de volledige capaciteit alleen slangen met een lengte van maximaal 4 meter.

De toegevoerde perslucht moet vrij van voorwerpen en vocht zijn om het persluchtgereedschap te beschermen tegen beschadiging, vervuiling en roestvorming.

Opmerking: Het gebruik van een persluchtverzorgingseenheid is noodzakelijk. Deze waarborgt een correcte werking van de persluchtgereedschappen.

Lees de gebruiksaanwijzing van de verzorgingseenheid en neem deze in acht.

Alle armaturen, verbindingsleidingen en slangen moeten geschikt zijn voor de druk en de vereiste luchthoeveelheid.

Voorkom vernauwingen van de toevoerleidingen, bijvoorbeeld door afknellen, knikken of trekken.

Controleer in geval van twijfel de druk bij de luchtingang met een manometer voordat het persluchtgereedschap ingeschakeld is.

Aansluiting van de persluchttoevoer op het persluchtgereedschap

• Schroef de slangnippel 4 in het aansluitstuk van de luchtingang 3.

Ter voorkoming van beschadigingen aan inwendige ventieldelen van het persluchtgereedschap, dient u bij het in- en uitdraaien van de slangnippel 4 het uitstekende aansluitstuk van de luchtingang 3 met een steeksleutel (sleutelwijdte 19 mm) tegen te houden.

Steek de luchttoevoerslang 14 met de passende koppeling 12 op de slangnippel 4.

Opmerking: Bevestig de luchttoevoerslang altijd eerst aan het persluchtgereedschap en vervolgens aan de verzorgingseenheid.

Luchtafvoer (zie afbeelding B)

Met een luchtafvoer kunt u de af te voeren lucht via een afvoerslang van uw werkplek wegvoeren en tegelijkertijd een optimale geluidsdemping bereiken. Bovendien verbetert u uw werkomstandigheden, aangezien uw werkplek niet langer kan worden vervuild door oliehoudende lucht en er geen stof of spanen meer kunnen worden opgewerveld.

Draai de geluiddemper bij de luchtafvoer 2 uit en vervang deze door een slangnippel 4. Maak de slangklem 13 van de luchtafvoerslang 15 los en bevestig de luchtafvoerslang op de slangnippel 4 met buitenschroefdraad door de slangklem stevig vast te draaien.

Inzetgereedschap wisselen

• Gebruik alleen niet-beschadigde en niet-versleten inzetgereedschappen. Defecte inzetgereedschappen kunnen bijvoorbeeld breken en tot verwondingen of materiële schade leiden.

Schuurblad wisselen

• Verwijder voor het aanbrengen van een nieuw schuurblad vuil en stof van het schuurplateau 9, bijvoorbeeld met een kwast.

Het oppervlak van het schuurplateau 9 bestaat uit klitweefsel, zodat u schuurbladen met klithechting snel en eenvoudig kunt bevestigen.

Druk het schuurblad 10 stevig op de onderzijde van het schuurplateau 9 vast. Let erop dat de gestanste gaten in het schuurblad boven de boorgaten van het schuurplateau liggen om een optimale stofafzuiging te waarborgen.

Keuze van het schuurblad

Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijgbaar:

Materialaal Gebruik Korrel
bestPaint	- V er f-Lak- Vulm middlel- Plamuur	Voor het afschuren van verf	Grof 4060
		Voor het schuren van grondverf (bijv. verwijderen van kwast-strepen, verfrdruppels en uitgelopen verf)	Middel 80100120
		Voor het opschuren van grondverflagen voor het lakken	Fijn 180240320400
expertWood best	Expert for Wood- Alle hout mate als hardhout, zachthout, spanplaat en bouw-plaatBest for Wood- Hardhout- Spanplaat-Bouwplaten-M etaal	Schuren van bijvoorbeeld ruwe, ongeschaafde balken en plankeken (zo-	Grof 4060
		Vlakschuren enwegschuren vankleine oneffenheden	Middel 80100120
		Hout fjn schuren	Fijn 180240320400
bestStone best	- Autolak-Steen-Marmer-Graniet-Keramiek-Glas-Plexiglas-Glasvezelkunststoffen	Voorschuren	Grof 80
		Vormschuren en kanten breken	Middel100120
		Fijn schuren bij vormgeving	Fijn 180240320400
		Glanzend schuren en kanten afronden	Zeer fjn6001200

Keuze van het schuurplateau

Naar gelang de toepassing kan het persluchtgereedschap worden uitgerust met schuurplateaus van verschillende hardheid:

• Steunschijf extra zacht: geschikt voor polijsten en schuren met gevoel, ook op gebogen oppervlakken.
• Schuurplateau zacht: geschikt voor alle schuurwerkzaamheden, universeel toepasbaar.
• Schuurplateau hard: geschikt voor grote schuurcapaciteit op egale oppervlakken.

Schuurplateau verwangen

Opmerking: Vervang een beschadigd schuurplateau 9 onmiddellijk.

- Trek het schuurblad 10 los. Duw de steeksleutel 7 onder de in hoogte verstelbare afzuigkap 6 en houd de uitgaande as vast met de steeksleutel. Draai het schuurplateau 9 tegen de richting van de wijzers van de klok van de uitgaande as. Verwijder de onderlegring 8, plaats deze op het nieuwe schuurplateau en draai het schuurplateau met de onderlegring in de richting van de wijzers van de klok vast.

0607 350 199|...200: De tweede onderlegring 8 kan bovendien worden gebruikt zodat de excenterschuurmachine zich niet aan het werkstuk vastzuigt als de stofafzuiging ingeschakeld is.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek.

60|Nederland

- Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Schuren zonder stofafzuiging (0 607 350 198)

• Gebruik schuurbladen zonder perforatie.

Externe afzuiging (0 607 350 199|... 200)

- Sluit de afzuigslang (toebehoren) rechtsstreeks op de stofafzuiging 11 aan.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Ingebruikneming

Het persluchtgereedschap werkt optimaal bij een werkdruk van 6,3 bar (91 psi), gemeten aan de luchtinlaat bij ingeschakeld persluchtgereedschap.

Verwijder instelgereedschap voordat u het persluchtgereedschap in gebruik neemt. Instelgereedschap in een draaiend gereedschapdeel kan tot verwondingen leiden.

Opmerking: Als het persluchtgereedschap niet start, bijv. nadat het lang niet is gebruikt, onderbreekt u de persluchttoevoer en draait u het schuurplateau enkele malen rond. Daardoor worden adhesiekrachten opgeheven.

Om energie te sparen, schakelt u het persluchtgereedschap alleen in als u het gebruikt.

• Als u het persluchtgereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 1 omlaag en houdt u deze tijdens de werkzaamheden ingedrukt.
• Als u het persluchtgereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 1 los.

Toerental vooraf instellen (zie afbeelding C)

Met de toerentalregelaar 5 kunt u het benodigde toerental vooraf instellen, ook terwijl het elektrische gereedschap loopt.

Schakel het persluchtgereedschap uit bij een onderbreking van de luchttoevoer of bij een vermindering van de bedrijfsdruk. Controleer de bedrijfsdruk en start het gereedschap opnieuw bij optimale bedrijfsdruk.

Plotseling optredende belastingen leiden tot een scherpe daling van het toerental of stilstand, maar schaden de motor niet.

Oppervlakken schuren

• Schakel het persluchtgereedschap in, plaats het met het hele schuuroppervlak op de te bewerken ondergrond en beweeg het met matige druk over het werkstuk.

De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurblad, het vooraf ingestelde toerental en de aandrukkracht.

Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het persluchtgereedschap.

Let op een gelijkmatige aandrukkracht om de levensduur van de schuurbladen te verlengen.

Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het persluchtgereedschap en het schuurblad.

Gebruik een schuurblad waarmee metaal is bewerkt niet meer voor andere materialen.

Gebruik uitsluitend origineel Bosch-schuurtoebehoren.

Grofschuren

• Span een schuurblad met een grove korrel op. Druk het persluchtgereedschap slechts licht aan, zodat het met een groter toerental draait en een grotere materiaalafname wordt bereikt.

Fijn schuren

• Span een schuurblad met een fijne korrel op. Beweeg het persluchtgereedschap met matige druk vlak cirkelend of afwisselend in lengte- en dwarsrichting op het werkstuk. Houd het persluchtgereedschap niet schuin, om doorschuren van het te bewerken werkstuk, bijv. fineer, te voorkomen.

Door de aandrukkracht licht te variëren of het toerental iets te veranderen, kan het toerental van het schuurplateau verminderen, waarbij de excenterbeweging bewaard blijft.

Schakel het persluchtgereedschap na het einde van de werkzaamheden uit.

• Voor een maximaal toerental duwt u de toerentalregelaar 5 van het aansluitstuk 3 weg.

• Voor een minimaal toerental duwt u de toerentalregelaar 5 naar het aansluitstuk 3 toe. Laat onderhouds- en reparatiewerkzaamheden alleen

Het vereiste toerental is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Tips voor de werkzaamheden

Wacht tot het persluchtgereedschap tot stilstand is gekomen voordat u het neerlegt. Let erop dat zelfklevende schuurbladen concentrisch op het schuurplateau worden aangebracht.

Laat onderhouds- en reparatiewerkzaamheden alleen uitvoeren door gekwalificeerd, vakbekwaam personeel. Daarmee wordt gewaarborgd dat de veiligheid van het persluchtgereedschap in stand blijft. Meet regelmatig het onbelaste toerental van de slijpspil. Ligt de gemeten waarde boven het opgegeven onbelaste toerental n0 (zie Technische gegevens), dan moet u het persluchtgereedschap door een Bosch-klantendienst laten controleren. Bij een te hoog onbelast toerental kan het inzetgereedschap breken, bij een te laag toerental vermindert het werkvermogen.

Een erkende Bosch-klantenservice voert deze werkzaamheden snel en vakkundig uit.

Gebruik uitsluitend originele Bosch-vervangingsonderdelen.

Regelmatige reiniging

Reinig regelmatig de zeef bij de luchtingang van het persluchtgereedschap. Schroef hiervoor de slangnippel 4 los en verwijder stof- en vuildeeltjes uit de zeef. Schroef vervolgens de slangnippel weer vast. Water- en vuildeeltjes in de perslucht veroorzaken roestvorming en leiden tot slijtage van lamellen, ventielen, enz. Om dit te voorkomen, laat u enkele druppels motorolie in de luchtingang 3 lopen. Sluit vervolgens het persluchtgereedschap weer aan op de luchttoevoer (zie „Aansluiting op de luchttoevoer", pagina 58) en laat het 5-10 seconden lopen terwijl u de uitlopende olie met een doek dept. Voer deze handeling altijd uit als het persluchtgereedschap gedurende lange tijd niet wordt gebruikt.

Regelmatig onderhoud

Reinig de transmissie met een mild oplosmiddel na de eerste 150 bedrijfsuren. Neem de aanwijzingen van de fabrikant van het oplosmiddel voor het gebruik en de afvoer in acht. Smeer de transmissie aansluitend met speciaal transmissievet van Bosch. Herhaal de reiniging telkens na 300 bedrijfsuren vanaf de eerste ingebruikname. Speciaal transmissievet (225 ml) Productnummer 3605430009 - De motorlamellen moeten regelmatig door een vakman worden gecontroleerd en indien nodig worden vervangen.

Smering van persluchtgereedschappen die niet bij de CLEAN-serie behoren

Bij alle Bosch-persluchtgereedschappen die niet behoren tot de CLEAN-serie (een bijzonder type persluchtmotor dat met olievrije perslucht werkt), dient de doorstromende perslucht voortdurend te worden vermengd met een olienevel. De hiervoor benodigde persluchtolienevelaar bevindt zich in de persluchtverzorgingseenheid, die in de leiding voor het persluchtgereedschap is opgenomen (meer informatie hierover is verkrijgbaar bij de fabrikant van de compressor).

Gebruik voor het rechtstreeks smeren van het persluchtgereedschap of voor bijmenging in de verzorgingseenheid motorolie SAE 10 of SAE 20.

Toebehoren

Meer informatie over het volledige programma met kwaliteitstoebehoren vindt u op www.bosch-pt.com, of vraag uw vakhandel om advies.

Klantenservice en gebruiksadviezen

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het persluchtgereedschap.

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Persluchtgereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

Voer smeer- en reinigingsmiddelen op een voor het milieu verantwoorde wijze af. Neem de wettelijke voorschriften in acht. Voer de motorlamellen op de juiste wijze af. De motorlamellen bevatten Teflon. Verhit deze niet boven 400°C, omdat anders dampen kunnen ontstaan die schadelijk voor de gezondheid zijn.

Als het perslichtgereedschap niet meer kan worden gebruikt, kunt u het afgeven bij een recyclingcentrum, bij uw leverancier of bij een erkende Bosch-klantenservice.

Wijzigingen voorbehouden.

40 60	äiöö	äjüllä jüllä	HJ
80 100 120	äbvgio	gj gj	HJ
		gj gj	HJ
		gj gj	HJ
		gj gj	HJ
180 240 320 400	äocu	gj gj	HJ
		gj gj	HJ
		gj gj	HJ
		gj gj	HJ

a≤8

auii 9

*ojai11 10

JusJbLw 11

aJll

IgaaIlgglu aJxJx dla

				0 607 350 ... 198... 199... 2
			\( ^{1} \)d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d.	\( \eta_0 \)
				\( \text{л.р.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш.ш. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh. sh.
				\( ^{8} \)0150150
6,3	6,3	6,3		\( ^{8} \)0150150
91	91	91	\( ^{9} \)d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d.	\( ^{8} \)0150150
1/4" NPT	1/4" NPT	1/4" NPT		\( ^{8} \)0150150
				\( ^{8} \)0150150
8,5	8,5	8,3		\( ^{8} \)0150150
18,0	18,0	17,6	\( ^{8} \)d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d.
0,72	0,68	0,62	\( ^{8} \)d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d.d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d.
1,5	1,5	1,3	\( ^{8} \)d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. d. (2014-2014)

uljilg 1c loglo

EN ISO 15744 JusssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssssSS
76	76	73	(A)	A aaii jyj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJP YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJ YJS
3	3	3	3	3
