0 607 350 199 - Lixadeira BOSCH - Manual de utilização gratuito

Marca	Bosch
Modelo	0 607 350 199
Categoria	Lixadeira excêntrica pneumática
Tipo de alimentação	Ar comprimido
Pressão de trabalho máxima	6,3 bar (91 psi)
Conexão de ar	1/4" NPT
Diâmetro interno da mangueira	10 mm
Consumo de ar em vazio	8,5 l/s (18,0 cfm)
Velocidade em vazio	12 000 rpm
Amplitude de curso	5,0 mm
Diâmetro do prato de lixamento	150 mm
Peso (conforme EPTA 01:2014)	0,68 kg
Nível de pressão acústica (LpA)	76 dB(A) (incerteza 3 dB)
Vibrações (ah)	< 3,1 m/s² (incerteza 1,5 m/s²)
Funções principais	Lixamento a seco de madeira, plástico, metal, massa e superfícies envernizadas
Interruptor	Ligar/Desligar por pressão mantida
Regulador de velocidade	Sim, variável continuamente
Sistema de aspiração de pó	Externo (por conexão no cárter)
Fixação do abrasivo	Autoaderente (Velcro)
Prato de lixamento intercambiável	Sim (extra macio, macio, duro)
Lubrificação	Recomendada: óleo de motor SAE 10 ou 20, ou graxa especial Bosch para engrenagens
Manutenção preventiva	Limpeza do filtro de entrada de ar, verificação periódica da velocidade em vazio, lubrificação regular
Peças de reposição	Disponível na Bosch ou em revendedores credenciados (usar peças originais)
Reparabilidade	Por um serviço pós-venda Bosch credenciado
Normas de conformidade	Diretiva 2006/42/CE, EN ISO 11148-8

Perguntas frequentes - 0 607 350 199 BOSCH

Qual pressão de ar comprimido é necessária para usar a lixadeira?

A pressão de serviço ideal é 6,3 bar (91 psi) medida na entrada de ar com a ferramenta em funcionamento. Uma pressão menor reduz o desempenho.

Como trocar a folha abrasiva?

Use uma folha abrasiva com sistema autoaderente. Limpe o prato de lixamento, depois pressione a folha na superfície inferior do prato. Para o modelo 0 607 350 199, alinhe as perfurações se usar aspiração.

Como ajustar a velocidade de rotação?

Gire o regulador de velocidade (5): afaste-o do tubo de entrada de ar para velocidade máxima, aproxime-o para velocidade mínima. O ajuste pode ser feito durante o uso.

Posso usar a lixadeira sem aspiração de pó?

Sim. Para o modelo 0 607 350 199, use folhas abrasivas sem perfurações se não conectar um aspirador. Caso contrário, conecte uma mangueira de aspiração ao dispositivo (11).

O que fazer se a lixadeira não ligar?

Após longo período sem uso, as forças de adesão podem travar o prato. Interrompa o fornecimento de ar, gire o prato de lixamento manualmente várias vezes. Reconecte e tente ligar.

Como fazer manutenção na lixadeira pneumática?

Limpe regularmente o filtro de entrada de ar. Após as primeiras 150 horas, limpe a engrenagem com um solvente suave e engraxe com graxa especial Bosch. Repita a cada 300 horas. Verifique a velocidade em vazio periodicamente.

Qual óleo usar para lubrificação?

Use um óleo de motor SAE 10 ou SAE 20. Pode injetá-lo diretamente na entrada de ar ou através de um lubrificador na unidade de manutenção. Para a engrenagem, use graxa especial Bosch (ref. 3 605 430 009).

Quais acessórios são compatíveis?

Use exclusivamente acessórios originais Bosch: folhas abrasivas, pratos de lixamento (extra macio, macio, duro), mangueiras de ar e conexões adequadas. Consulte o programa de acessórios em www.bosch-pt.com.

Como descartar a lixadeira no fim da vida útil?

Não descarte a ferramenta no lixo doméstico. Leve-a a um centro de reciclagem ou a um revendedor Bosch credenciado. As lâminas do motor contêm teflon: não aquecer acima de 400°C.

Quais precauções de segurança são essenciais?

Sempre use óculos de proteção e fone de ouvido se o nível de ruído ultrapassar 80 dB(A). Use máscara respiratória P2 para poeiras nocivas. Nunca direcione o ar comprimido para si mesmo. Mantenha espectadores à distância.

MANUAL DE UTILIZADOR 0 607 350 199 BOSCH

Informações sobre ruídos e vibrações

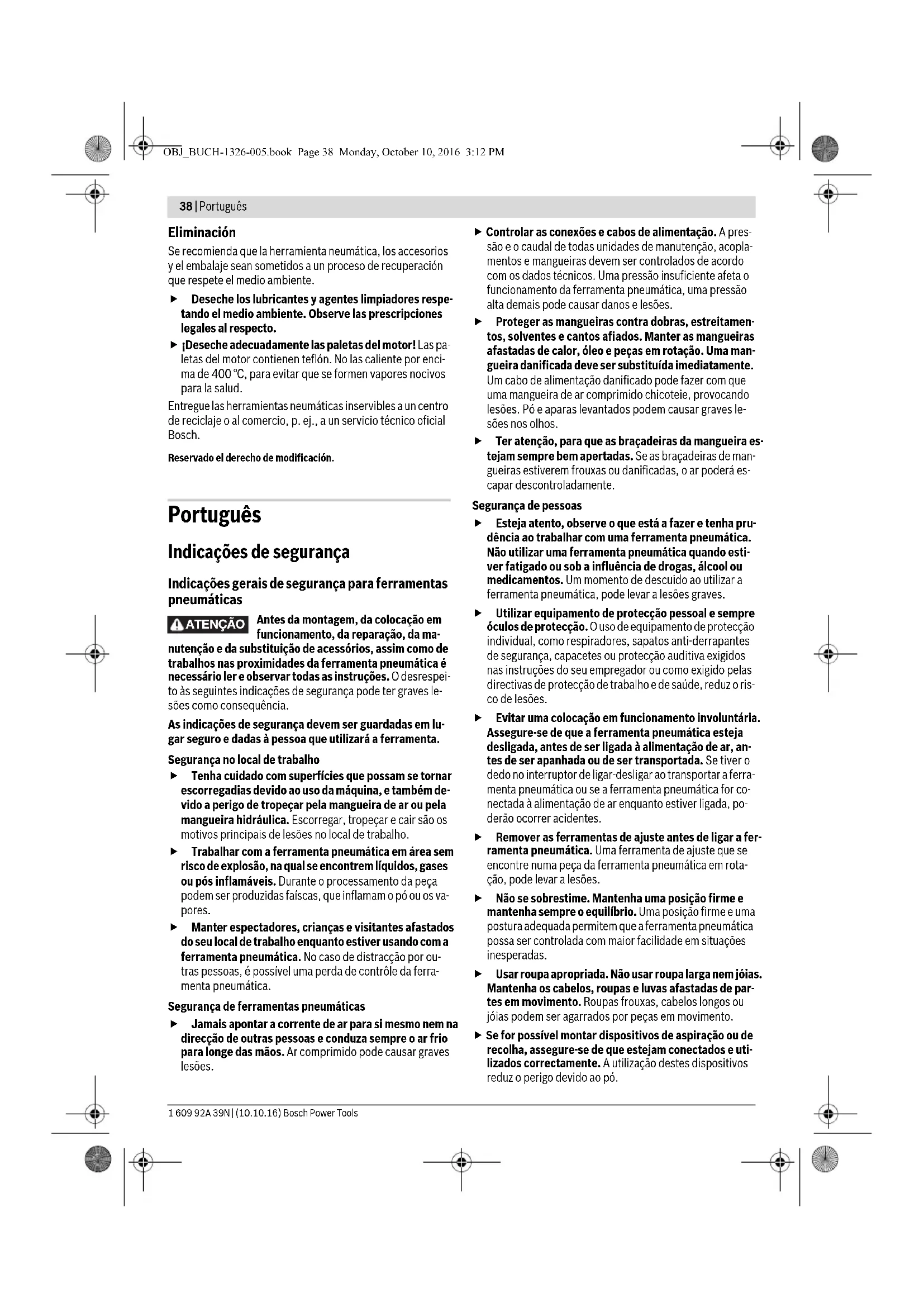

Indicações de segurança

Indicações gerais de segurança para ferramentas pneumáticas

4 ATENÇÃO

Antes da montagem, da colocação em funcionamento, da reparação, da manutenção

Antes da manutenção e da substituição de acessórios, assim como de trabalhos nas proximidades da ferramenta pneumática, é necessário ler e observar todas as instruções. O desrespeito às seguintes indicações de segurança pode ter graves lesões como consequência.

As indicações de segurança devem ser guardadas em lugar seguro e entregues às pessoas que utilizarão a ferramenta.

Tenha cuidado com superfícies que possam se tornar escorregadias devido ao uso da máquina, e também devido ao perigo de tropeçar pela mangueira de ar ou pela mangueira hidráulica. Escorregar, tropeçar e cair são os motivos principais de lesões no local de trabalho. - Trabalhar com a ferramenta pneumática em área sem risco de explosão, na qual não se encontrem líquidos, gases ou pós inflamáveis. Durante o processamento da peça podem ser produzidas faíscas, que inflamam os pós ou vapores. - Manter espectadores, crianças e visitantes afastados do seu local de trabalho quando estiver usando a ferramenta pneumática. No caso de distração por outras pessoas, é possível a perda de controle da ferramenta pneumática.

Jamais apontar a corrente de ar para si mesmo nem na direção de outras pessoas e conduzir sempre o ar frio para longe das mãos. Ar comprimido pode causar graves lesões.

• Jamais aponte o jato de ar para si mesmo nem na direção de outras pessoas e conduza sempre o ar frio para longe de você. O ar comprimido pode causar lesões graves.

▸ Controle as conexões e cabos de alimentação. A pressão e o caudal de todas unidades de manutenção, acoplamento e mangueiras devem ser controlados de acordo com os dados técnicos. Uma pressão insuficiente afeta o funcionamento da ferramenta pneumática, uma pressão alta demais pode causar danos e lesões. Proteger as mangueiras contra dobras, estreitamentos, solventes e cantos afiados. Manter as mangueiras afastadas de calor, óleo e peças em rotação. Uma mangueira danificada deve ser substituída imediatamente. Um cabo de alimentação danificado pode fazer com que uma mangueira de ar comprimido chicoteie, provocando lesões. Poeiras e aparas levantados podem causar graves lesões nos olhos. Ter atenção, para que as braçadeiras da mangueira estejam sempre bem apertadas. Se as braçadeiras de mangueiras estiverem frouxas ou danificadas, o ar poderá escapar descontroladamente.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com uma ferramenta pneumática. Não utilize uma ferramenta pneumática quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta pneumática pode levar a lesões graves. Utilize equipamento de proteção pessoal e sempre óculos de proteção. O uso de equipamento de proteção individual, como respiradores, sapatos antiderrapantes de segurança, capacetes ou proteção auditiva exigidos nas instruções do seu empregador ou como exigido pelas diretivas de proteção de trabalho e de saúde, reduz o risco de lesões. Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta pneumática está desligada antes de ser ligada à alimentação de ar, antes de ser apanhada ou de ser transportada. Se tiver o dedo no interruptor de ligar-desligar ao transportar a ferramenta pneumática ou se a ferramenta pneumática for conectada à alimentação de ar quando estiver ligada, poderão ocorrer acidentes. - Remova as ferramentas de ajuste antes de ligar a ferramenta pneumática. Uma ferramenta de ajuste que se encontrar numa peça da ferramenta pneumática em rotação pode levar a lesões. - Não se sobrecarregue. Mantenha uma posição firme e mantenha sempre o equilíbrio. Uma posição firme e uma postura adequada permitem que a ferramenta pneumática possa ser controlada com maior facilidade em situações inesperadas. - Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização destes dispositivos reduz o perigo devido ao pó.

• Não respire diretamente o ar de escape. Evite que o ar de escape entre em contacto com os olhos. O ar de escape da ferramenta pneumática pode conter água, óleo, partículas metálicas e sujidade do compressor. Isto pode causar problemas de saúde.

Manuseio e utilização corretos de ferramentas pneumáticas

Utilize dispositivos de aperto ou um torno de aperto para prender e apoiar a peça a ser trabalhada. Se a peça for segurada com a mão ou pressionada contra o corpo, é possível que a ferramenta pneumática não possa ser operada corretamente. Não sobrecarregue a ferramenta pneumática. Utilize a ferramenta pneumática apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta pneumática apropriada na área de potência indicada. Não utilize uma ferramenta pneumática com um interruptor de ligar-desligar defeituoso. Uma ferramenta pneumática que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. Interrompa o fornecimento de ar antes de executar ajustes na ferramenta, antes de trocar acessórios ou antes de guardá-la por muito tempo. Esta medida de cuidado evita o arranque involuntário da ferramenta pneumática. Guarde ferramentas pneumáticas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com a ferramenta pneumática ou que não tenham lido estas instruções a utilizem. Ferramentas pneumáticas são perigosas se forem utilizadas por pessoas inexperientes. Trate a ferramenta pneumática com cuidado. Verifique se as partes móveis da ferramenta estão em perfeito estado de funcionamento e não emperram, se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta pneumática. Permita que peças danificadas sejam reparadas antes da utilização da ferramenta pneumática. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas pneumáticas. Utilize a ferramenta pneumática, os acessórios e as ferramentas de trabalho, etc., de acordo com as instruções. Considere as condições de trabalho e a tarefa a ser executada. Com isto, o desenvolvimento de pó, as vibrações e o desenvolvimento de ruídos são reduzidos tanto quanto possível. A ferramenta pneumática só deveria ser configurada, ajustada ou utilizada por pessoas qualificadas e devidamente instruídas. A ferramenta pneumática não deve ser alterada. Alterações podem reduzir o efeito das medidas de segurança e aumentar os riscos para o operador.

Serviço

Só permita que a sua ferramenta pneumática seja reparada por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança da ferramenta pneumática.

Indicações de segurança para lixadeiras excêntricas pneumáticas

Em caso de quebra da peça ou de um dos acessórios ou até mesmo da própria ferramenta pneumática, pode haver projeção de peças a alta velocidade. Durante a operação e os trabalhos de reparação ou manutenção e durante a troca de acessórios na ferramenta pneumática, deve ser sempre utilizada uma proteção ocular resistente a impactos. O grau da proteção necessária deve ser avaliado separadamente para cada utilização. Ao executar trabalhos acima do nível da cabeça, utilize um capacete de proteção. Deste modo, evitará ferimentos. Observe que as outras pessoas mantenham uma distância segura em relação ao seu local de trabalho. Cada pessoa que entra na área de trabalho deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser realizada ou discos de corte quebrados podem voar e causar lesões além da imediata área de trabalho. Cuidado! As ferramentas de trabalho podem aquecer em caso de utilização prolongada da ferramenta pneumática. Utilize luvas de proteção. O operador e o pessoal de manutenção têm de ter capacidade física para lidar com o tamanho, o peso e a potência da ferramenta pneumática. Esteja preparado para movimentos inesperados da ferramenta pneumática, que possam surgir como consequência de forças de reação ou da quebra do acessório. Segure bem a ferramenta pneumática e coloque o corpo e os braços numa posição em que possa amortecer esses movimentos. Estas medidas de precaução podem evitar ferimentos. Para trabalhar com esta ferramenta pneumática, adote uma posição confortável, certifique-se de que a segura firmemente, evite posições desfavoráveis ou em que seja difícil manter o equilíbrio. O operador deve mudar de postura durante os trabalhos muito prolongados, o que pode ajudar a evitar o desconforto e o cansaço. Em caso de interrupção da alimentação de ar ou de pressão de serviço reduzida, desligue a ferramenta pneumática. Verifique a pressão de serviço e volte a ligar quando esta estiver num nível ideal. Só utilize os lubrificantes recomendados pela Bosch. Não utilize acessórios danificados. Antes de cada utilização, verifique se as ferramentas de trabalho apresentam lascas e fissuras, desgaste ou fortes sinais de utilização. Se a ferramenta pneumática ou a ferramenta de trabalho caírem, verifique se estão danificadas ou utilize uma ferramenta de trabalho que não se encontre danificada. Depois de controlar e introduzir a ferramenta de trabalho, o utilizador e as pessoas que se encontrarem nas proximidades devem manter-se fora da área de rotação da ferramenta de trabalho e deverão evitar trabalhar com as rotações (máximas durante

Nunca coloque as mãos perto de ferramentas de trabalho em rotação. Pode sofrer ferimentos. Não utilize a ferramenta pneumática sem abrasivos. Caso contrário, o prato de lixar acabará por se desgastar e os abrasivos não poderão voltar a ser fixados em segurança. A ferramenta pneumática pode descarregar-se de forma eletrostática se for utilizada para lixar plásticos ou outros materiais não condutores. Ao utilizar a ferramenta pneumática para realizar atividades relacionadas com o trabalho, o operador pode ter sensações desagradáveis nas mãos, nos braços, ombros, na zona do pescoço ou em outras partes do corpo. Caso o operador manifeste sintomas como, por exemplo, indisposição prolongada, mal-estar, palpitações, dores, formigueiro, surdez, ardor ou rigidez, estes sinais de alerta não devem ser ignorados. O operador deve informar a entidade patronal e consultar um médico qualificado. Não utilize discos de corte. O número de rotações admissível da ferramenta de trabalho tem de ser, pelo menos, igual ao número de rotações máximo indicado na ferramenta pneumática. Os acessórios que rodam mais depressa do que o admissível podem quebrar e ser projetados. Certifique-se de que os discos de lixa auto-aderentes são colocados sobre o prato de lixar de forma concêntrica.

ATENÇÃO

O pó gerado ao esmerilar, serrar, lixar, furar e atividades semelhantes

pode ter efeitos cancerígenos, teratogênicos ou mutagênicos. Estes pós contêm algumas substâncias como:

• Chumbo em tintas e vernizes com chumbo;
• Sílica cristalina em aplicação de tijolos, cimento e outros trabalhos de alvenaria;
• Arsênio e cromato em madeira com tratamento químico. O risco de uma doença depende da frequência com que são usadas estas substâncias. Para reduzir o perigo, deve trabalhar apenas em espaços bem ventilados com o respectivo equipamento de proteção (p. ex. com equipamento de proteção respiratória especialmente construído, que filtre até as partículas de pó mais pequenas).
• O trabalho com determinados materiais pode originar a formação de poeiras e vapores que podem criar uma atmosfera potencialmente explosiva. O trabalho com ferramentas pneumáticas pode originar a formação de faíscas que podem, por sua vez, inflamar o pó e os vapores. Ao realizar trabalhos na peça pode ser gerada uma carga sonora adicional, que pode ser evitada através de medidas adequadas, como, por exemplo, a utilização de materiais isolantes se se ouvir um tilintar na peça. Se a ferramenta pneumática possuir um silenciador, é necessário assegurar sempre que este se encontra no local e em estado operacional ao operar a ferramenta.

O excesso de vibrações pode provocar danos nos nervos e perturbações da circulação sanguínea nas mãos e nos braços. Use luvas que assentem bem. Os punhos das ferramentas pneumáticas arrefecem devido à corrente de ar comprimido. As mãos quentes não são sensíveis às vibrações. As luvas largas podem ser colhidas pelas peças em rotação. Caso detete dormência, formigueiro, dor ou esbranquiçamento da pele nos dedos ou nas mãos, interrompa o trabalho com a ferramenta pneumática, informe a sua entidade patronal e consulte um médico. Segure a ferramenta pneumática com segurança, mas não com demasiada firmeza, respeitando as forças de reação necessárias. As vibrações podem aumentar se aumentar a firmeza com que segura a ferramenta. Se forem utilizados acoplamentos rotativos universais (acoplamentos de garra), têm de ser usadas cavilhas de retenção. Utilize cabos de segurança para mangueiras, para proteger em caso de falha da união da mangueira com a ferramenta pneumática ou entre mangueiras. Nunca segure a ferramenta pneumática pela mangueira.

Símbolos

Os símbolos que se seguem podem ser importantes para a utilização da sua ferramenta pneumática. Memorize os símbolos e o seu significado. A correta interpretação dos símbolos ajuda-o a utilizar a ferramenta pneumática melhor e com mais segurança.

Símbolo Significado

• Antes da montagem, operação, reparação, manutenção e substituição de acessórios e antes de trabalhar perto da ferramenta pneumática, leia todas as indicações. A inobservância das instruções de segurança e instruções gerais pode resultar em ferimentos graves.

W	W	a	t	t	P
Nm Newton-metro				Unidade de energia (binário)
kg	Quilogramas			Massa, peso
Ibs	Pounds
mm Milimetros Comprimento
min	Minutos			Período de tempo, duração
s	Segundos
\( \mathbf{min}^{-1} \)	Rotações ou movimento por minuto			N° de rotações em punto morto
bar	bar
psi	pounds per square inch			Pressão atmosférica

Símbolo Significado

I/s	Litros porundy
cfm	cubic feet/minute	Consumo de ar
dB Decibéis		Medida determina-do volume relativo de som
SWF Bucha de aperto rápido
○	Símbolo de sextavado interior
■	Símbolo de quadrado exterior	Fixação da ferramenta
UNF	Roscaétrica但她a US (Unified National Fine Thread Series)
G	Rosca Whitworth
NPT	National pipe thread	Rosca de conexão

Descrição do produto e da potência

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Abra a página desdobrável com a representação da ferramenta pneumática e deixe-a aberta quando ler o manual de instruções.

Utilização conforme as disposições

A ferramenta pneumática destina-se ao lixamento a seco de madeira, plástico, metal, massa de aparar e superfícies pintadas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à representação da ferramenta pneumática na página de esquemas.

1 Interruptor de ligar-desligar 2 Saída de ar com silenciador 3 Bocal de ligação na entrada de ar 4 Bocal da mangueira

5 Regulador do número de rotações 6 Capa de aspiração 7 Chave de forqueta (21 mm) 8 Arruela plana 9 Prato abrasivo 10 Folha de lixar 11 Dispositivo de aspiração de pó 12 Acoplamento 13 Braçadeira para mangueiras 14 Mangueira de alimentação de ar 15 Mangueira de evacuação de ar

*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados Técnicos

Lixadeira excêntrica pneumática
N° do produit 0 607 350 ...		... 198	... 199	... 200
Número de rotações em vazão n0	min-1	12000	12000	12000
Curso	mm 2,5 5,0 2,5
Disco de lixaØ	mm 80 150 150
Pressão nominal max. na ferramenta	bar	6,3	6,3	6,3
	psi	91	91	91
Rosca de ligação da união de mangueira		1/4" NPT	1/4" NPT	1/4" NPT
Diámetro inferior da mangueira	mm 10 10 10
Consumo de ar em vazio	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Peso conforme EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5
Informação sobre ruidos/vibrações
Os values de emissão de ruido determinados de acordo com EN ISO 15744. O[nivel sonoro durante os lavorhos pode ultrapassar os 80 dB(A). Utilizar proteção auditiva!
Normalmente, o[nivel sonoro de classe A da ferramenta pneumatica comprehende:
Nivel de pressão sonora LpA	dB(A)	73	76	76
Incerteza K	dB	3	3	3
Valores totais de vibração ah(soma dos vectores das três direcções) e incerteza K determinada quando a norma EN 28927:
ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição previsto na norma EN ISO 11148 e pode ser utilizado para comparar ferramentas pneumáticas entre si. Ele também é próprio para uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações principais da ferramenta pneumática. Se, contudo, a ferramenta pneumática for utilizada para outras aplicações, com acessórios diferentes, como outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma avaliação precisa da carga de vibrações, é usualmente necessário considerar os tempos durante os quais a ferramenta pneumática está desligada ou funciona, mas sem estar a ser utilizada. Isto pode reduzir a carga de vibrações durante o período completo de trabalho.

Além disso, também foram estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção da ferramenta pneumática e ferramentas de trabalho, manter as mais quentes, organização dos processos de trabalho.

Declaração de conformidade C

Declaramos sob nossa inteira responsabilidade que o produto descrito nos "Dados Técnicos" está em conformidade com todas as disposições pertinentes da Diretiva 2006/42/CE, incluindo suas alterações, e em conformidade com as seguintes normas: EN ISO 11148-8.

Processo Técnico (2006/42/CE) em: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Conexão à alimentação de ar (veja figura A)

• Certifique-se de que a pressão do ar é inferior a 6,3 bar (91 psi), uma vez que a ferramenta pneumática foi concebida para esta pressão de serviço.

Para uma potência máxima, têm de ser respeitados os valores para o diâmetro interior da mangueira e a rosca de ligação, como indicados na tabela "Dados Técnicos". Para obter a máxima potência, utilizar apenas mangueiras de, no máximo, 4 m de comprimento.

O ar comprimido deve estar livre de corpos estranhos e humidade, para proteger a ferramenta pneumática contra danos, sujeira e formação de ferrugem.

Nota: É necessário usar uma unidade de manutenção do ar comprimido. Esta garante um funcionamento impecável das ferramentas pneumáticas.

Respeite as instruções de operação da unidade de manutenção.

Todas as guarnições, cabos de conexão e mangueiras devem ser respectivamente dimensionados para a pressão e o volume de ar necessários.

Evitar estreitamentos das tubulações, p. ex. devido a esmagamento, dobras ou distensões!

Em caso de dúvidas, deve medir com um manômetro a pressão na saída de ar, com a ferramenta pneumática ligada.

Conexão da alimentação de ar à ferramenta pneumática

• Aparafuse um bocal da mangueira 4 no bocal de ligação na entrada de ar 3. Para evitar danos nas peças de válvula internas da ferramenta pneumática, ao apertar e desapertar o bocal da mangueira 4, faça contrapressão no bocal de ligação da entrada de ar 3 com uma chave de bocas (tamanho 19 mm).
• Insira a mangueira de alimentação de ar 14 com o acoplamento adequado 12 no bocal da mangueira 4.

Nota: Fixe a mangueira de alimentação de ar sempre primeiro na ferramenta pneumática e só depois na unidade de manutenção.

Evacuação de ar (veja figura B)

Com uma evacuação de ar pode desviar o ar evacuado do seu ambiente de trabalho através de uma mangueira de ar evacuado e simultaneamente atingir uma insonorização perfeita. Além disso, melhora as condições de trabalho, uma vez que o ambiente de trabalho deixa de estar poluído por ar com óleo e deixa de haver projeção de pó ou aparas.

Desenrosque o silenciador na saída de ar 2 e substitua-o por um bocal da mangueira 4. - Solte a braçadeira para mangueiras 13 da mangueira de ar evacuado 15 e fixe a mangueira de ar evacuado através do bocal da mangueira 4, apertando bem a braçadeira para mangueiras.

Troca de ferramenta

Utilize apenas ferramentas de trabalho que se encontrem em perfeitas condições e não apresentem sinais de desgaste. As ferramentas de trabalho com defeito podem, por exemplo, quebrar e causar ferimentos e danos materiais.

Substituir a folha de lixar

- Remover sujidade e pó do prato de lixar antes de colocar uma nova folha de lixar 9, p. ex. com um pincel. A superfície do prato de lixar 9 consiste de um tecido de velcro, para que as folhas de lixar possam ser fixas de forma rápida e simples. Premir a folha de lixar 10 firmemente contra o lado inferior do prato de lixar 9.

• 0607350199|...200: Certifique-se de que os furos pré-marcados no disco de lixa ficam diretamente sobre os orifícios no prato de lixar, a fim de garantir uma aspiração perfeita do pó.

Seleção da folha de lixar

Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície:

Material Aplicação Grão
bestPaint	- Cor - Verniz - Enchedor - Espátula	Para lixar tinta	grossoiro 40 60
		Para lixar tinta de base (p.ex. remover vestiges do aplicação com pincel, pingos de pintas e escorridos)	médio 80 100 120
		Para o(acabamento final de primeiras demais antes de envernizar	fino 180 240 320 400
expertWood	Expert for Wood - Todos materiais de ma- deira (p.ex. madeira de lei,madeira macia, pai- nésis de particulas,placas de construção) Best for Wood - Madeira de lei - Placas de agglomerado de madeira - Placas de construção -Materiais de metal	Para a rectificacao prévia de p. ex. vivas e táuhas asperas e não aplainadas	grossoiro 40 60
		Para lixamento plano e para navelar algumas rugosasdes	médio 80 100 120
		Para o(acabamento fino de lixar madeiras	fino 180 240 320 400
bestStone	- Verniz de auto - Pedra -Mármore -Granito -Cerámica -Visdro -Plexiglas -Materiais de fibra de vi- dro	Parélixamente preliminar	grossoiro 80 médio 100 120
		Para lixar em forma e para arredondar cantos
		Para lixamento fino ao dar forma fino 180 240 320 400
		Polir e arredondar cantos	muito fino 600 1200

Seleção do prato de lixar

Dependendo da aplicação, a ferramenta pneumática pode ser equipada com pratos de lixar de diferentes espessuras:

• Prato abrasivo extremamente macio: apropriado para polir e lixar com cuidado, também em superfícies abobadas.
• Prato abrasivo macio: apropriado para todos os problemas de lixar, aplicação universal.
• Prato abrasivo duro: apropriado para lixar com alta potência em superfícies planas.

Substituir o prato de lixar

Nota: Substituir um prato de lixar danificado 9 imediatamente.

• Retire o disco de lixa 10.
• Insira a chave de bocas 7 por baixo da tampa de aspiração ajustável em altera 6 e segure o veio de trabalho com a chave de bocas.
• Rode o prato de lixar 9 para a esquerda partindo do veio de trabalho. Retire a anilha plana 8, coloque-a sobre o novo prato de lixar e volte a rodá-lo para a direita com a anilha plana.

0 607 350 199|... 200: Adicionalmente pode usar-se a segunda anilha plana 8 para impedir a lixadeira excêntrica de ficar colada à peça a ser trabalhada durante a aspiração do pó.

Aspiração de pó/de aparas

• Pós de materiais como por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.

• Se possível, usar um dispositivo de aspiração apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.

Lixar sem aspiração do pó (0 607 350 198)

• Utilize discos de lixa sem furos.

Aspiração externa (0 607 350 199|... 200)

• Conecte a mangueira de aspiração (acessórios) diretamente à aspiração do pó 11.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Serviço

Colocação em serviço

A ferramenta pneumática trabalha de forma ideal com uma pressão nominal de 6,3 bar (91 psi), medida na entrada de ar com a ferramenta pneumática ligada.

• Remova as ferramentas de ajuste, antes de colocar a ferramenta pneumática em funcionamento. Uma ferramenta de ajuste que se encontrar dentro de uma peça rotativa da ferramenta pode causar ferimentos.

Nota: Se a ferramenta pneumática não pegar, p.ex. depois de estar parada durante um período de tempo prolongado, interrompa a alimentação de ar e rode o prato de lixar várias vezes. Desta forma são eliminadas forças de adesão.

Para poupar energia, ligue a ferramenta pneumática apenas quando a for utilizar.

• Para ligar a ferramenta pneumática prima o interruptor de ligar/desligar 1 para baixo e mantenha-o premido durante o processo de trabalho.
• Para desligar a ferramenta pneumática, solte o interruptor de ligar/desligar 1.

Pré-selecionar o número de rotações (veja figura C)

Com o regulador das rotações 5 pode pré-selecionar as rotações necessárias mesmo durante a operação.

• Para obter um número de rotação, afaste o regulador das rotações 5 do bocal de vigilação 3.
• Para obter um número de rotação, empurre o regulador de rotações 5 na direção do bocal de ligação 3.

O n° de rotações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Indicações de trabalho

• Aguarde até a ferramenta pneumática parar completamente antes de a guardar. Certifique-se de que os discos de lixa auto-aderentes são colocados sobre o prato de lixar de forma concêntrica. Em caso de interrupção da alimentação de ar ou de pressão de serviço reduzida, desligue a ferramenta pneumática. Verifique a pressão de serviço e volte a ligar quando esta estiver num nível ideal.

Cargas repentinas causam uma forte queda das rotações ou a paragem, mas não prejudicam o motor.

Lixar superfícies

Ligue a ferramenta pneumática, coloque-a com toda a superfície de lixar sobre a base a trabalhar e movimente-a sobre a peça a ser trabalhada com pressão moderada.

O rendimento de desbaste e o padrão de lixamento são determinados essencialmente através do disco de lixa selecionado, do número de rotações predefinido e da pressão exercida.

Apenas folhas de lixar impecáveis garantem um excelente rendimento e a proteção da ferramenta pneumática.

Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.

Demasiada pressão não resulta num melhor lixamento, mas sim num maior desgaste da ferramenta pneumática e do disco de lixa.

Jamais utilizar uma folha de serra com a qual foi processado metal, para processar outros materiais.

• Colocar uma folha de lixa com grão grosseiro.
• Exerça apenas uma ligeira pressão sobre a ferramenta pneumática, para que possa fazer com rotações mais elevadas e forneça um maior desbaste de material.

Lixamento fino

• Colocar uma folha de lixa com grão mais fino. Movimente a ferramenta pneumática com pressão moderada de forma circular ou alternadamente no sentido longitudinal e transversal sobre toda a superfície da peça a ser trabalhada. Não incline a ferramenta pneumática a fim de evitar lixar através da peça a ser trabalhada, p.ex. peças folheadas.

Variando lentamente a pressão exercida ou alterando o número de rotações, poderá reduzir o número de pratos de lixar sem alterar o movimento excêntrico.

• Depois de concluir o processo de trabalho, desligue a ferramenta pneumática.

Manutenção e serviços

Manutenção e limpeza

Permitir que os trabalhos de manutenção e de reparação sejam executados por pessoal qualificado. Desta forma é assegurada a segurança da ferramenta pneumática. - Meça regularmente o número de rotações em vazio do veio de trabalho. Se o valor medido for superior ao número de rotações em vazio indicado n0 (ver "Dados Técnicos"), deverá mandar verificar a ferramenta pneumática pelo Serviço de Assistência Técnica da Bosch. No caso de um número de rotações em vazio muito elevado, a ferramenta de trabalho pode quebrar, ao passo que um número de rotações demasiado baixo diminui o rendimento de trabalho.

Uma oficina de serviço pós-venda Bosch autorizada executa estes trabalhos de forma rápida e fiável.

Utilize exclusivamente peças de substituição originais da Bosch.

Limpeza regular

- Limpe regularmente o filtro na entrada de ar da ferramenta pneumática. Para isso, desaparafuse o bocal da mangueira 4 e retire as partículas de pó e de sujidade do filtro. No final, volte a aparafusar o bocal da mangueira. - As partículas de água ou de sujidade contidas no ar comprimido causam a formação de ferrugem e o desgaste de lamelas, válvulas, etc. Para evitar que isto aconteça, coloque umas gotas de óleo para motores na entrada de ar 3. Volte a ligar a ferramenta pneumática à alimentação de ar (ver "Conexão à alimentação de ar", página 42) e deixe-a a trabalhar 5-10 s enquanto enxagua o óleo que sai com um pano. Se a ferramenta pneumática não for utilizada durante um período de tempo mais longo, repita sempre este processo.

Manutenção periódica

• Após as primeiras 150 horas de serviço, limpe a engrenagem com um solvente suave. Siga as indicações do fabricante do solvente em termos de utilização e eliminação. No final, lubrifique a engrenagem com massa consistente especial para engrenagens da Bosch. Repita o processo de limpeza respetivamente antes de 300 horas de serviço a contar a partir da primeira limpeza. Massa consistente especial para engrenagens (225 ml) N° do produto 3605430009
• As lamelas do motor devem ser verificadas regularmente por pessoal especializado e, se necessário, substituídas.

Lubrificação nas ferramentas pneumáticas que não fazem parte da série CLEAN

Em todas as ferramentas pneumáticas Bosch, que não fazem parte da série CLEAN (um tipo especial de motor pneumático que funciona com ar comprimido isento de óleo), deverá misturar constantemente névoa de óleo no ar comprimido alimentado. O oleador de ar comprimido encontra-se na unidade de manutenção do ar comprimido ligado a montante da ferramenta pneumática (informações mais precisas podem ser solicitadas junto do fabricante do compressor).

Para a lubrificação direta da ferramenta pneumática ou a mistura na unidade de manutenção deve utilizar o óleo para motores SAE 10 ou SAE 20.

Acessórios

Informações a respeito de todo o programa de acessórios de qualidade pode se encontrar em www.bosch-pt.com ou através do seu revendedor especializado.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produtos de 10 dígitos como consta na placa de características da ferramenta pneumática.

O serviço pós-venda responde a todas as perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Eliminação

A ferramenta pneumática, os acessórios e a embalagem devem ser enviados a uma recuperação ecológica de matéria-prima.

• Elimine óleos e materiais de limpeza de acordo com as regras de proteção do meio ambiente. Observe as normas legais.
• Elimine as lamelas do motor de forma adequada! As lamelas do motor contêm teflon. Não aquecer acima de 400°C, caso contrário pode formar-se vapores prejudiciais à saúde.

Se a sua ferramenta pneumática não puder mais ser usada, ela deverá ser enviada a um centro de reciclagem ou devolvida a um revendedor, p. ex. a uma oficina de serviço pós-venda Bosch.

Sob reserva de alterações.

46|Italiano

Italiano

Norme di sicurezza

Ideal Eletronik Bobinaj

Yeni San. Sit. Camiarkasi No:67

Aksaray

Tel.: [phone]

Tel.: [phone]

Bulsan Elektrik

Istanbul Cad. Devrez Sok. Istanbul Çarısi

No:48/29 Isktilter

Ankara

Tel.: [phone]

Tel.: [phone]

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: [phone]

Tel.: [phone]

Orsel Bobinaj

1. San. Sit. 161. Sok. No: 21

Denizli

Tel.: [phone]

Bulut Elektrik

-Utilize folhas abrasivas não perfuradas.

Aspiração com instalação exterior (0 607 350 199|... 200)

Ligue a mangueira de aspiração (acessório) diretamente à instalação de aspiração de pó 11.
