MANUAL DE UTILIZARE 0 607 350 199 BOSCH

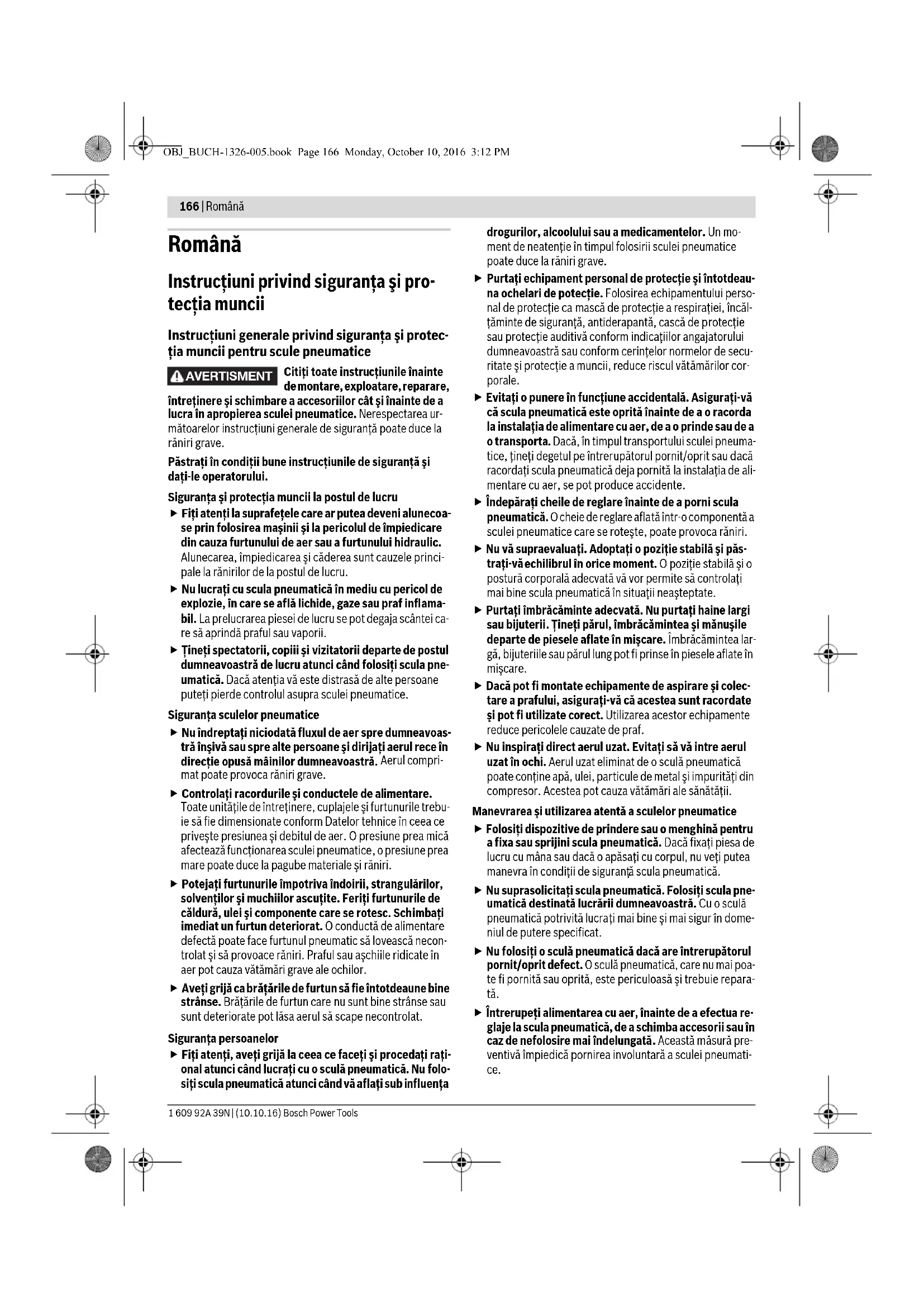

Техникалық өзгерістер енгізу құқығы сақталады. OBJ_BUCH-1326-005.book Page 165 Monday, October 10, 2016 3:12 PM166 | Română 1 609 92A 39N | (10.10.16) Bosch Power Tools Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Instrucţiuni generale privind siguranţa şi protec- ţia muncii pentru scule pneumatice Citiţi toate instrucţiunile înainte de montare, exploatare, reparare, întreţinere şi schimbare a accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. Nerespectarea ur- mătoarelor instrucţiuni generale de siguranţă poate duce la răniri grave. Păstraţi în condiţii bune instrucţiunile de siguranţă şi daţi-le operatorului. Siguranţa şi protecţia muncii la postul de lucru Fiţi atenţi la suprafeţele care ar putea deveni alunecoa- se prin folosirea maşinii şi la pericolul de împiedicare din cauza furtunului de aer sau a furtunului hidraulic. Alunecarea, împiedicarea şi căderea sunt cauzele princi- pale la rănirilor de la postul de lucru. Nu lucraţi cu scula pneumatică în mediu cu pericol de explozie, în care se află lichide, gaze sau praf inflama- bil. La prelucrarea piesei de lucru se pot degaja scântei ca- re să aprindă praful sau vaporii. Ţineţi spectatorii, copiii şi vizitatorii departe de postul dumneavoastră de lucru atunci când folosiţi scula pne- umatică. Dacă atenţia vă este distrasă de alte persoane puteţi pierde controlul asupra sculei pneumatice. Siguranţa sculelor pneumatice Nu îndreptaţi niciodată fluxul de aer spre dumneavoas- tră înşivă sau spre alte persoane şi dirijaţi aerul rece în direcţie opusă mâinilor dumneavoastră. Aerul compri- mat poate provoca răniri grave. Controlaţi racordurile şi conductele de alimentare. Toate unităţile de întreţinere, cuplajele şi furtunurile trebu- ie să fie dimensionate conform Datelor tehnice în ceea ce priveşte presiunea şi debitul de aer. O presiune prea mică afectează funcţionarea sculei pneumatice, o presiune prea mare poate duce la pagube materiale şi răniri. Potejaţi furtunurile împotriva îndoirii, strangulărilor, solvenţilor şi muchiilor ascuţite. Feriţi furtunurile de căldură, ulei şi componente care se rotesc. Schimbaţi imediat un furtun deteriorat. O conductă de alimentare defectă poate face furtunul pneumatic să lovească necon- trolat şi să provoace răniri. Praful sau aşchiile ridicate în aer pot cauza vătămări grave ale ochilor. Aveţi grijă ca brăţările de furtun să fie întotdeaune bine strânse. Brăţările de furtun care nu sunt bine strânse sau sunt deteriorate pot lăsa aerul să scape necontrolat. Siguranţa persoanelor Fiţi atenţi, aveţi grijă la ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă pneumatică. Nu folo- siţi scula pneumatică atunci când vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un mo- ment de neatenţie în timpul folosirii sculei pneumatice poate duce la răniri grave.

Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de potecţie. Folosirea echipamentului perso- nal de protecţie ca mască de protecţie a respiraţiei, încăl- ţăminte de siguranţă, antiderapantă, cască de protecţie sau protecţie auditivă conform indicaţiilor angajatorului dumneavoastră sau conform cerinţelor normelor de secu- ritate şi protecţie a muncii, reduce riscul vătămărilor cor- porale. Evitaţi o punere în funcţiune accidentală. Asiguraţi-vă că scula pneumatică este oprită înainte de a o racorda la instalaţia de alimentare cu aer, de a o prinde sau de a o transporta. Dacă, în timpul transportului sculei pneuma- tice, ţineţi degetul pe întrerupătorul pornit/oprit sau dacă racordaţi scula pneumatică deja pornită la instalaţia de ali- mentare cu aer, se pot produce accidente. Îndepăraţi cheile de reglare înainte de a porni scula pneumatică. O cheie de reglare aflată într-o componentă a sculei pneumatice care se roteşte, poate provoca răniri. Nu vă supraevaluaţi. Adoptaţi o poziţie stabilă şi păs- traţi-vă echilibrul în orice moment. O poziţie stabilă şi o postură corporală adecvată vă vor permite să controlaţi mai bine scula pneumatică în situaţii neaşteptate. Purtaţi îmbrăcăminte adecvată. Nu purtaţi haine largi sau bijuterii. Ţineţi părul, îmbrăcămintea şi mănuşile departe de piesele aflate în mişcare. Îmbrăcămintea lar- gă, bijuteriile sau părul lung pot fi prinse în piesele aflate în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi pot fi utilizate corect. Utilizarea acestor echipamente reduce pericolele cauzate de praf. Nu inspiraţi direct aerul uzat. Evitaţi să vă intre aerul uzat în ochi. Aerul uzat eliminat de o sculă pneumatică poate conţine apă, ulei, particule de metal şi impurităţi din compresor. Acestea pot cauza vătămări ale sănătăţii. Manevrarea şi utilizarea atentă a sculelor pneumatice Folosiţi dispozitive de prindere sau o menghină pentru a fixa sau sprijini scula pneumatică. Dacă fixaţi piesa de lucru cu mâna sau dacă o apăsaţi cu corpul, nu veţi putea manevra în condiţii de siguranţ ă scula pneumatică. Nu suprasolicitaţi scula pneumatică. Folosiţi scula pne- umatică destinată lucrării dumneavoastră. Cu o sculă pneumatică potrivită lucraţi mai bine şi mai sigur în dome- niul de putere specificat. Nu folosiţi o sculă pneumatică dacă are întrerupătorul pornit/oprit defect. O sculă pneumatică, care nu mai poa- te fi pornită sau oprită, este periculoasă şi trebuie repara- tă. Întrerupeţi alimentarea cu aer, înainte de a efectua re- glaje la scula pneumatică, de a schimba accesorii sau în caz de nefolosire mai îndelungată. Această măsură pre- ventivă împiedică pornirea involuntară a sculei pneumati- ce. AVERTISMENT OBJ_BUCH-1326-005.book Page 166 Monday, October 10, 2016 3:12 PMRomână | 167 Bosch Power Tools 1 609 92A 39N | (10.10.16) Depozitaţi sculele pneumatice nefolosite la loc inacce- sibil copiilor. Nu permiteţi folosirea sculei pneumatice de persoane nefamiliarizate cu aceasta sau care nu au citit prezentele instrucţiuni. Sculele pneumatice sunt periculoase atunci când sunt folosite de persoane lipsite de experienţă. Întreţineţi-vă cu grijă scula pneumatică. Controlaţi da- că, componentele mobile ale sculei pneumatice funcţi- onează impecabil şi nu se blochează şi dacă nu sunt pie- se rupte sau deteriorate care să afecteze buna funcţio- nare a sculei pneumatice. Înainte de utilizare, reparaţi piesele defecte ale sculei pneumatice. Cauza multor ac- cidente o constituie sculele pneumatice întreţinute neco- respunător. Folosiţi scula pneumatică, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi sea- ma în acest sens de activitatea ce urmează să o desfă- şuraţi. Astfel veţi reduce cât mai mult posibil degajarea pa- fului, vibraţiile şi zgomotele. Scula pneumatică ar trebui să fie montată, reglată sau utilizată numai de c ătre operatori corespunzător califi- caţi şi instruiţi. Nu este permisă modificarea sculei pneumatice. Modi- ficările pot diminua eficienţa măsurilor de securitate şi mă- ri riscurile pentru operator Service Nu permiteţi repararea sculei dumneavoastră pneuma- tice decât de către personal de specialitate corespun- zător calificat şi numai cu piese de schimb originale. Astfel veţi avea garanţia că este menţinută siguranţa sculei pneumatice. Instrucţiuni de siguranţă pentru şlefuitor pneu- matic cu excentric În cazul ruperii piesei de lucru sau a unui accesoriu sau chiar a sculei pnumatice, componente ale acestora pot fi aruncate afară cu viteză mare. În timpul funcţionării cât şi în timpul lucrărilor de repa- raţii sau întreţinere şi la schimbarea accesoriilor sculei pneumatice trebuie să purtaţi întotdeauna un echipa- ment de protecţie a ochilor rezistent la şocuri. Gradul se protecţie ncesar ar trebui evaluat pentru fiecare uti- lizare în parte. Purtaţi cască de protecţie atunci când lucraţi deasupra capului. Astfel veţi evita eventualele răniri. Aveţi grijă ca celelalte persoane să se afle la o distanţă sigură faţă de sectorul dumneavoastră de lucru. Toţi cei care intră în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmentele rupte din piesa de lucru sau desprinse din discul de tăiere pot zbura prin aer şi cauza răniri chiar în afara sectorului direct de lucru. Atenţie! În timpul unei funcţionării mai îndelungate a sculei pneumatice accesoriile se pot înfierbânta. Folo- siţi mănuşi de protecţie. Operatorul şi personalul de întreţinere trebuie să fie capabili din punct de vedere fizic să manevreze dimen- siunile, greutatea şi puterea sculei pneumatice. Fiţi pregătiţi în caz de mişcări neaşteptate ale sculei pneumatice, car ar putea fi provocate de forţele de re- acţiune sau de ruperea accesoriului. Fixaţi bine scula pneumatică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi frâna aceste mişcări. Prin astfel de mă- suri preventive pot fi evitate vătămările corporale. Adoptaţi o postură comodă pentru lucrul cu această sculă pneumatică, aveţi grijă să aveţi stabilitate şi evi- taţi poziţiile nefavorabile sau acele poziţii în care vă es- te dificil să vă menţineţi echilibrul. Operatorul a trebui să-şi modifice postura coroporală în timpul lucrului de lungă durată, ceea ce îl poate ajuta să evite eventualele neplăceri cât şi oboseala. Opriţ i scula pneumatică în cazul unei întreruperi a ali- mentării cu aer sau în cazul scăderii presiunii de lucru. Veificaţi presiunea de lucru şi reporniţi scula puneumatică atunci când presiunea de lucru este din nou optimă. Nu întrebuinţaţi decât lubrifianţi recomandaţi de Bosch. Nu folosiţi accesorii deteriorate. Înainte de fiecare uti- lizare controlaţi dacă accesoriile nu sunt ciobite, fisu- rate, tocite sau uzate excesiv. În cazul în care scula pne- umatică sau accesoriul cade pe jos, verificaţi dacă nu s- au deteriorat sau întrebuinţaţi un accesoriu nedeterio- rat. După ce aţi controlat şi montat accesoriul, ţineţi persoanele aflate în preajmă în afara planului de rota- ţie al accesoriului şi lăsaţi scula pneumatică să funcţio- neze timp de un minut la turaţia maximă. Accesoriile de- terioate se rup de cele mai multe ori în acest interval de tes- tare. Nu ţineţi niciodată mâna în apropierea accesoriilor ca- re se rotesc. Vă puteţi răni. Nu folosiţi scula pneumatic ă fără materiale abrazive. În caz contrar discul-suport se uzează iar materialele abrazive nu vor mai putea fi fixate în condiţii de siguranţă pe acesta. Scula pneumatică se poate descărca electrostatic în ca- zul şlefuirii de materiale plastice sau alte materiale ca- re nu sunt conducătoare de electricitate. În timpul utilizării sculei pneumatice operatorul poate avea senzaţii neplăcute în mâinii, braţe, umeri, în zona gâtului sau în alte părţi ale corpului, atunci când efectu- ează diferite lucrări. Dacă operatorul acuză simptome ca e exemplu indispo- ziţie prelungită, tulburări, palpitaţii, durere, furnică- turi, surditate, usturimi sau anchilozare, nu ar trebui să ignore aceste semne de avertizare. Operatorul trebuie să-şi informeze în acest sens angajatorul şi să consulte un medic corespunzător calificat. Nu întrebuinţaţi discuri de tăiere. Turaţia maximă admisă pentru accesoriu trebuie să fie cel puţin egală cu turaţia maximă specificată pe scula dumneavoastră pneumatică. Un accesoriu care se roteş- te mai repede decât este permis, se poate rupe, iar bucăţi desprinse din acesta pot zbura de jur împrejur. OBJ_BUCH-1326-005.book Page 167 Monday, October 10, 2016 3:12 PM168 | Română 1 609 92A 39N | (10.10.16) Bosch Power Tools Aveţi grijă ca foile abrazive autoaderente să fie monta- te concentric pe discul- suport. Praful degajat la şmirgheluire, debitare, şlefuire, găurire şi în timpul unor activităţi similare poate avea efect canceri- gen, teratogen sau mutagen. Unele din substanţele conţinu- te de aceste pulberi sunt: – plumb în vopselele şi lacurile pe bază de plumb; – siliciu cristalin în cărămidă, ciment şi alte materiale de zi- dărie; – arsen şi cromat în lemnul tratat chimic. Riscul unei îmbolnăviri depinde de cât de des sunteţi expuşi acestor substanţe. Pentru a reduce pericolul, ar trebui să lu- craţi numai în încăperi bine aerisite şi cu echipament de pro- tecţie corespunzător (de exemplu cu aparate de protecţie a respiraţiei special construite care să filtreze şi particulele de praf foarte mici). În urma prelucrării anumitor materiale este posibil să se degaje pulberi şi vapori care pot forma o atmosferă explozivă. La utilizarea sculelor pneumatice este posibil să se degaje scântei care pot aprinde praful sau vaporii. În timpul prelucrării piesei de lucru este posibil să se producă zgomot suplimentar care însă poate fi evitat prin adoptarea unor măsuri adecvate, ca de exemplu utilizarea materialelor de izolaţie atunci când se aude un ţârâit la piesa de lucru. Dacă scula pneumatică este prevăzută cu un amortizor de zgomot, trebuie întotdeauna să ne asigur ăm că aces- ta este prezent şi în bună stare în timpul funcţionării sculei pneumatice. Vibraţiile pot deteriora nervii şi provoca tulburări ale circulaţiei sanguine în mâini şi braţe. Folosiţi mănuşi strânse pe mână. Mânerele sculelor pne- umatice se răcesc sub efectul fluxului de aer comprimat. Mâinile calde sunt mai insensibile la vibraţii. Mănuşile largi pot fi prinse în componentele care se rotesc. În cazul în care constataţi că pielea de pe degete sau mâini vă amorţeşte, dacă simţiţi furnicături, dacă vă doare sau se decolorează devenind albă, opriţi lucrul cu scula pneumatică, înştiinţaţi-vă angajatorul şi consul- taţi un medic. Prindeţi scula pneumatică nu prea strâns dar sigur, lu- ând în considerare forţele de reacţiune necesare ale mâinii. Vibraţiile pot creşte în funcţie de cât de strâns ţi- neţ i scula pneumatică. În cazul utilizării de cuplaje rotative universale (cuplaje cu gheare), trebuie să se întrebuinţeze ştifturi de blo- care. Pentru protecţie împtriva desprinderii furtunului de scula pneumatică sau a desprinderii furtunurilor u- nele de altele, folosiţi cabluri de siguranţă whipcheck pentru furtun. Nu transportaţi în niciun caz scula pneumatică ţinând-o de furtun. Simboluri Următoarele simboluri pot fi importante pentru utilizarea scu- lei dumneavoastră pneumatice. Vă rugăm să reţineţi aceste simboluri şi semnificaţia lor. Interpretarea corectă a simbolu- rilor vă ajută să folosiţi mai bine şi mai sigur scula pneumatică. AVERTISMENT Simbol Semnificaţie Citiţi şi respectaţi toate instrucţiu- nile înainte de montaj, exploatare, reparaţii, întreţinere şi schimbarea accesoriilor cât şi înainte de a lucra în apropierea sculei pneumatice. În cazul nerespectării instrucţiunilor şi indicaţiilor de siguranţă şi protecţia muncii s-ar putea ajunge la răniri gra- ve. WwaţiPutere Nm newtonmetri Unitate de energie (moment de torsiune)

minute secunde Interval de timp, durată rot./min rotaţii sau mişcări pe minut Turaţie la mersul în gol bar psi bari pfunzi pe ţol pătrat Presiunea aerului l/s cfm litri pe secundă picioare cub feet/minut Consum de aer dB decibeli Unitate de măsură pentru puterea sonoră relativă

mandrină cu schimbare rapidă Sistem de prindere accesorii simbol pentru locaş hexa- gonal

NPT filet Whitworth National pipe thread Filet racord OBJ_BUCH-1326-005.book Page 168 Monday, October 10, 2016 3:12 PMRomână | 169 Bosch Power Tools 1 609 92A 39N | (10.10.16) Descrierea produsului şi a performan- ţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea sculei pne- umatice şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula pneumatică este destinată şlefuirii lemnului, materialu- lui plastic, masei de şpaclu cât şi suprafeţelor lăcuite. Elemente componente Numerotarea componentelor ilustrate se referă la redarea sculei pneumatice de la pagina grafică. 1 Întrerupător pornit/oprit 2 Ieşire aer cu amortizor de zgomot 3 Ştuţ de racordare pentru admisia aerului 4 Niplu furtun 5 Regulator de turaţie 6 Apărătoare de aspirare 7 Cheie fixă (21 mm) 8 Şaibă suport 9 Disc abraziv 10 Foaie abrazivă* 11 Dispozitiv de aspirare a prafului 12 Cuplaj* 13 Brăţară de furtun* 14 Furtun de alimentare cu aer* 15 Furtun de evacuare a aerului uzat* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Date tehnice Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN ISO 11148 şi poate fi utilizat la compararea diferitelor scule pneumatice. El poate fi folosit şi pentru evaluarea provizorie a solicitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente utilizări ale sculei pneumatice. În eventualitatea în care scula elec- trică este utilizată pentru alte aplicaţii, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o în- treţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solici- tarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula pneumatică este deco- nectată sau funcţionează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a va- lorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: întreţi- nerea sculei pneumatice şi a accesoriilor, menţinerea căldurii mâinilor, organizarea proceselor de muncă. Şlefuitor pneumatic cu excentric Număr de identificare 0 607 350 ... ... 198 ... 199 ... 200 Turaţie la mersul în gol n

rot./min 12000 12000 12000 Cursă mm 2,5 5,0 2,5 Diam. foaie abrazivă Ø mm 80 150 150 Presiune de lucru maximă la sculă bari psi 6,3

Racord filetat furtun 1/4" NPT 1/4" NPT 1/4" NPT Lărgime interioară furtun mm 10 10 10 Consum aer la mersul în gol l/s cfm 8,3 17,6 8,5 18,0 8,5 18,0 Greutate conform EPTA-Procedure 01:2014 kg lbs 0,62 1,3 0,68 1,5 0,72 1,5 Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN ISO 15744. Nivelul de zomot în timpul lucrului poate depăşi 80 dB(A). Purtaţi aparat de protecţie auditivă! Nivelul de zgomot evaluat A al sculei pneumatice este în mod normal: Nivel presiune sonoră L

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 28927:

< 2,5 1,5 3,1 1,5 3,1 1,5 OBJ_BUCH-1326-005.book Page 169 Monday, October 10, 2016 3:12 PM170 | Română 1 609 92A 39N | (10.10.16) Bosch Power Tools Declaraţie de conformitate Declarăm pe proprie răspundere că produsul descris la para- graful „Date tehnice“ corespunde tuturor dispoziţiilor rele- vante ale Directivei 2006/42/CE inclusiv modificărilor aces- teia şi este în conformitate cu următoarele standarde: EN ISO 11148-8. Documentaţie tehnică (2006/42/CE) la: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Montare Racordarea la instalaţia de alimentare cu aer (vezi figura A) Aveţi grijă ca presiunea aerului să nu fie mai mică de 6,3 bari (91 psi), deoarece scula pneumatică este pro- iectată pentru această presiune de operare. Pentru atingerea unor performanţe de lucru maxime, trebuie respectate valorile referitoare la lărgimea interioară a furtunu- lui şi la filetul de racordare menţionate în tabelul „Date tehni- ce“. Pentru menţinerea puterii nominale se vor folosi numai furtunuri până la o lungime de maximum 4 m. Aerul comprimat nu trebuie să conţină corpuri străine şi să nu fie umed pentru a proteja scula pneumatică împotriva deteri- orărilor, murdăririi şi formării de rugină. Indicaţie: Este necesară utilizarea unei unităţi de întreţinere pentru aer comprimat. Aceasta asigură funcţionarea impeca- bilă a sculelor pneumatice. Respectaţi instrucţiunile de folosire ale unităţii de întreţinere. Toate armăturile, conductele de legătură şi furtunurile trebuie să fie calibrate corespunzător presiunii şi debitului de aer ne- cesar. Evitaţi strangulările conductelor de alimentare, de exemplu prin strivire, îndoire sau smulgere! În caz de dubiu, cu scula pneumatică pornită, verificaţi cu un manometru presiunea la admisia aerului. Racordarea sculei pneumatice la instalaţia de alimentare cu aer –Introduceţi prin înşurubare niplul de furtun 4 în ştuţul de racordare al admisiei aerului 3. Pentru a evita deteriorarea componentelor de supape din interiorul sculelor pneumatice, în momentul înşurubării şi deşurubării niplului de furtun 4 ar trebui să sprijiniţi ştuţul de racordare al admisiei aerului 3 ieşit în afară cu o cheie fi- xă (deschidere cheie 19 mm). –Montaţi furtunul de alimentare cu aer 14 şi cuplajul potrivit 12 pe niplul de furtun 4

Indicaţie: Fixaţi furtunul de alimentare cu aer întotdeauna mai întâi la scula pneumatică şi numai după aceea la unitatea de întreţinere. Evacuarea aerului uzat (vezi figuraB) Cu un ghidaj de evacuare a aerului uzat puteţi îndepărta aerul uzat de la locul dumneavoastră de muncă, printr-un furtun de evacuare a aerului uzat obţinând totodată şi o amortizare op- timă a zgomotului. În plus vă îmbunătăţiţi condiţiile de lucru, deoarece locul dumneavoastră de muncă nu va mai fi poluat cu aer care conţine ulei sau praful şi şpanul nu vor mai fi antre- nate de curentul de aer. – Deşurubaţi amortizorul de zgomot din ieşirea aerului 2 şi înlocuiţi-l cu un niplu de furtun 4. –Slăbiţi brăţara 13 a furtunului de evacuare a aerului uzat 15 şi fixaţi furtunul de evacuare a aerului uzat pe niplul de furtun 4, strângând bine brăţara de furtun. Schimbarea accesoriilor Folosiţi numai accesorii impecabile, neuzate. Accesori- ile defecte se pot rupe de exemplu, provocând răniri şi pa- gube materiale. Schimbarea foii abrazive – Înainte de a monta o foaie abrazivă nouă îndepărtaţi mur- dăria şi praful de pe discul abraziv 9, de exemplu cu o pen- sulă. Suprafaţa discului abraziv 9 este alcătuită dintr-o ţesătură cu arici, pentru ca dumneavoastră să puteţi fixa repede şi simplu pe aceasta foile abrazive cu prindere tip arici. –Fixaţi prin apăsare foaia abrazivă 10 pe partea inferioară a discului abraziv 9. – 0 607 350 199|... 200: Aveţi grijă ca perforaţiile foii ab- razive să se suprapună direct pe orificiile discului abraziv, pentru a asigura aspirarea optimă a prafului. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1326-005.book Page 170 Monday, October 10, 2016 3:12 PMRomână | 171 Bosch Power Tools 1 609 92A 39N | (10.10.16) Alegerea foii abrazive Corespunzător materialului de prelucrat şi cantităţii de material care se doreşte a fi îndepărtată de pe suprafaţa şlefuită, sunt dis- ponibile diferite foi abrazive: Alegerea discului abraziv În funcţie de utilizare, scula pneumatică poate fi echipată cu discuri abrazive de diferite durităţi: – Disc extra moale: adecvat pentru lustruire şi şlefuire sensi- bilă, chiar a suprafeţelor curbate. – Disc moale: adecvat pentru toate lucrările de şlefuire, utili- zare universală. – Dis abraziv tare: adecvat pentru randament ridicat la şlefu- irea suprafeţelor plane. Schimbarea discului abraziv Indicaţie: Schimbaţi imediat un disc abraziv 9 deteriorat. –Scoateţi foaia abrazivă 10. – Împingeţi cheia fixă 7 sub apărătoarea de aspirare 6 cu înălţime reglabilă şi imobilizaţi arborele de polizat sprijini- du-l cu cheia fixă. –Demontaţi discul abraziv 9 dse pe arborele de polizat, prin rotire în sens contrar mişcării acelor de ceasornic. Extra- geţi şaiba suport 8, puneţi-o pe noul disc abraziv şi mon- taţi-l pe acesta împreună cu şaiba suport, prin rotire în sen- sul mişcării acelor de ceasornic. 0 607 350 199|... 200: În mod suplimentar se poate folosi a doua şaibă suport 8, pentru ca, în cazul activării instalaţiei de aspirare a prafului, forţa de sucţiune a acesteia să nu determi- ne fixarea şlefuitorului cu excentric pe piesa de lucru. Aspirarea prafului/aşchiilor Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Folosiţi pe cât posibil o instalaţie de aspirare a prafului adecvată pentru materialul prelucrat. – Asiguraţi buna ventilaţie a locului de muncă. Material Utilizare Granulaţie –vopsea –lac –filer – material de şpăcluit Pentru îndepărtarea prin şlefuire a straturilor de vopsea mare 40

Pentru şlefuirea vopselei de grund (de exemplu pentru înde- părtarea dârelor lăsate de pensulă, a picăturilor de vopsea şi a vopselei aplicate în exces) medie 80

Pentru şlefuirea finală a grundurilor înainte de lăcuire fină 180

Expert for Wood – toate materialele lem- noase (de exemplu lemn de exenţă tare şi moale, plăci aglomerate, plăci pentru construcţii) Best for Wood – lemn de esenţă tare –PAL – plăci de construcţiie – materiale metalice Pentru şlefuirea preliminară de ex. a grinzilor şi scândurilor cu asperităţi, nerindeluite mare 40

Pentru şlefuirea plană şi nivelarea micilor denivelări medie 80

Pentru şlefuirea de finisare şi şlefuirea fină a lemnului fină 180

–lac auto –piatră –marmură –granit –ceramică –sticlă –plexiglas – materiale plastice arma- te cu fibre de sticlă Pentru şlefuire brută mare 80 Pentru profilare şi rotunjire de muchii medie 100

Pentru şlefuire fină şi modelare fină 180

Pentru lustruire prin şlefuire şi rotunjirea muchiilor foarte fină 600

OBJ_BUCH-1326-005.book Page 171 Monday, October 10, 2016 3:12 PM172 | Română 1 609 92A 39N | (10.10.16) Bosch Power Tools – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. şlefuire fără aspirarea prafului (0 607 350 198) – Folosiţi foi abrazive neperforate. Aspirare cu instalaţie exterioară (0 607 350 199|... 200) –Racordaţi furtunul de aspirare (accesoriu) direct la instala- ţia de aspirare a prafului 11. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Funcţionare Punere în funcţiune Scula pneumatică lucrează optim la o presiune de lucru de 6,3 bari (91 psi), măsurată la admisia aerului, cu scula pneu- matică pornită. Înainte de a pune în funcţiune scula pneumatică, înde- părtaţi dispozitivele de reglare din aceasta. Un dispozi- tiv de reglare rămas într-o componentă care se roteşte, poate cauza vătămări corporale. Indicaţie: Dacă, de exemplu, după o perioadă mai lungă de nefolosire scula pneumatică nu porneşte, întrerupeţi alimen- tarea cu aer şi rotiţi de mai multe ori discul abraziv 9. În acest mod vor fi înlăturate foţele de adeziune. Pentru a economisi energie, porniţi scula pneumatică numai atunci când o folosiţi. –Pentru pornirea sculei pneumatice împingeţi în jos întreru- pătorul pornit/oprit 1 şi ţineţi-l apăsat în timpul procesului de lucru. –Pentru oprirea sculei pneumatice eliberaţi întrerupătorul pornit/oprit 1. Preselecţia turaţiei (vezi figura C) Cu regulatorul de turaţie 5 puteţi preselecta turaţia neceesară în timpul funcţionării sculei pneumatice. Turaţia necesară depinde de material şi de condiţiile de lucru şi se poate determina printr-o probă practică. Instrucţiuni de lucru Înainte de a pune jos scula pneumatică, aşteptaţi până când aceasta se opreşte complet. Aveţi grijă ca foile abrazive autoaderente să fie monta- te concentric pe discul abraziv. Opriţi scula pneumatică în cazul unei întreruperi a ali- mentării cu aer sau în cazul scăderii presiunii de lucru. Veificaţi presiunea de lucru şi reporniţi scula puneumatică atunci când presiunea de lucru este din nou optimă. Solicitările bruşte au drept efect o scădere puternică a turaţiei sau oprirea sculei pneumatice, dar nu afectează motorul. Şlefuirea suprafeţelor –Porniţi scula pneumatică, aşezaţi-o cu întreaga suprafaţă de şlefuire pe materialul de prelucrat şi deplasaţi-o deasu- pra piesei de prelucrat apăsând-o moderat. Randamentul de îndepărtare şi aspectul şlefuirii sunt determi- nate în principal de foaia abrazivă aleasă, de turaţia preselec- tată şi de presiunea de apăsare. Numai foile abrazive impecabile duc la obţinerea unor perfor- manţe bune de şlefuire şi menajează scula pneumatică. Aveţi grijă să menţineţi o presiune de apăsare constantă, pen- tru a prelungi durabilitatea foilor abrazive. O creştere exagerată a presiunii de apăsare nu duce la perfor- manţe mai ridicate de şlefuire, ci la o uzură mai puternică a sculei pneumatice şi a foii abrazive. Nu mai folosiţi pentru alte materiale o foaie abrazivă care a fost deja utilizată la prelucrarea metalului. Folosiţi numai accesorii de şlefuit originale Bosch. Şlefuire brută –Montaţi o foaie abrazivă cu granulaţie grosieră. –Apăsaţi numai uşor scula pneumatică, pentru a creşte turaţia şi a obţine îndepărtarea unei cantităţi mai mari de material. Şlefuire fină –Montaţi o foaie abrazivă de granulaţie mai fină. –Deplasaţi scula pneumatică cu o apăsare moderată, execu- tând cu aceasta mişcări circulare în plan orizontal sau de- plasând-o alternativ longitudinal şi transversal pe piesa de lucru. Nu înclinaţi piesa de lucru pentru a evita apariţia dâ- relor de şlefuire pe piesa prelucrată, de exemplu pe furnir. Prin varierea uşoară a presiunii de apăsare respectiv prin modificarea turaţiei puteţi reduce turaţia discului abraziv, menţinând în acelaşi timp mişcarea excentrică. – După terminarea procesului de lucru deconectaţi scula pneumatică. Întreţinere şi service Întreţinere şi curăţare Nu permiteţi efectuarea lucrărilor de întreţinere şi re- paraţii decât de către personal de specialitate cores- punzător calificat. Astfel veţi avea garanţia menţinerii si- guranţei în exploatare a sculei pneumatice. Măsuraţi regulat turaţia de mers în gol a arborelui de polizat. Dacă valoarea măsurată este mai mare decât turaţia de mers în gol specificată n

(vezi „Date tehni- ce“), ar trebui să daţi scula pneumatica la verificat unui centru de service şi asistenţă post-vânzare Bosch. În cazul unei turaţii de mers în gol prea ridicate, accesoriul se poate rupe, iar dacă turaţia este prea joasă, vor scădea performanţele de lucru. –Pentru turaţia maximă împingeţi regulatorul de turaţie 5 în direcţie opusă ştuţului de racor- dare 3. –Pentru turaţia minimă împingeţi regulatorul de turaţie 5 spre ştuţul de racordare 3. OBJ_BUCH-1326-005.book Page 172 Monday, October 10, 2016 3:12 PMБългарски | 173 Bosch Power Tools 1 609 92A 39N | (10.10.16) Un centru de service şi asistenţă post-vânzări autorizat Bosch poate executa aceste lucrări rapid şi fiabil. Utilizaţi numai piese de schimb originale Bosch. Curăţare regulată –Curăţaţi regulat sita de la admisia aerului. Deşurubaţi în acest scop niplul de furtun 4 şi îndepărtaţi particulele de praf şi murdărie de pe sită. Înşurubaţi apoi din nou strâns niplul de furtun. – Particulele de apă şi murdărie din aerul comprimat provoa- că formarea ruginii şi duc la uzura lamelelor, supapelor etc. Pentru a evita acest fenomen, ar trebui să turnaţi în orificiul de admisie a aerului 3 câteva picături de ulei de motor. Ra- cordaţi din nou scula pneumatică la instalaţia de alimenta- re cu aer (vezi „Racordarea la instalaţia de alimentare cu aer“, pagina 170) şi lăsaţi-o să funcţioneze 5 –10 s, timp în care veţi absorbi uleiul scurs cu o lavetă. În cazurile în care nu aveţi nevoie de scula pneumatică perioade mai îndelungate de timp, ar trebui să executaţi întotdeauna această procedură. Întreţinere periodică – După primele 150 de ore de funcţionare curăţaţi angrena- jul cu un solvent slab. Respectaţi în acest sens instrucţiuni- le de folosire şi eliminare ale producătorului solventului re- spectiv. Apoi gresaţi angrenajul cu vaselină specială pen- tru angrenaje Bosch. Repetaţi procedura de curăţare la 300 de ore de funcţionare după prima curăţare. Vaselină specială pentru angrenaje (225 ml) Număr de identificare 3 605 430 009 – Lamelele rotorului trebuie verificate prin rotaţie, iar dacă este cazul, înlocuite de către personal de specialitate. Lubrifierea la sculele pneumatice care nu fac parte din se- ria CLEAN La toate sculele pneumatice care nu aparţin seriei CLEAN (un tip special de motor pneumatic care funcţionează cu aer com- primat fără adaos de ulei), este necesară pulverizarea conti- nuă de ulei în aerul comprimat care alimentează scula pneu- matică. Dispozitivul de gresare a aerului comprimat necesar în acest scop se află montat la unitatea de service pentru aerul comprimat preconectată sculei pneumatice (detalii suplimen- tare găsiţi la producătorul compresorului dumneavoastră). Pentru gresarea directă a sculei pneumatice sau pentru reali- zarea amestecului din unitatea de service ar trebui să folosiţi ulei de motor SAE 10 sau SAE 20. Accesorii Vă puteţi informa cu privire la programul complet de acesorii pe internet, accesând www.bosch-pt.com sau la distribuito- rul dumneavoastră autorizat. Asistenţă clienţi şi consultanţă privind utilizarea În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare format din 10 ci- fre de pe plăcuţa indicatoare a tiupului sculei pneumatice. Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. România Robert Bosch SRL Centru de service Bosch Str. Horia Măcelariu Nr. 30 –34 013937 Bucureşti Tel. service scule electrice: (021) 4057540 Fax: (021) 4057566 E-Mail: infoBSC@ro.bosch.com Tel. consultanţă clienţi: (021) 4057500 Fax: (021) 2331313 E-Mail: infoBSC@ro.bosch.com www.bosch-romania.ro Eliminare Scula pneumatică, accesoriile şi ambalajul trebuie direcţiona- tre către o staţie de reciclare ecologică. Eliminaţi ecologic lubrifianţii şi detergenţii. Respectaţi prevederile legale. Eliminaţi în mod corespunzător lamelele rotorului! La- mele rotorului conţin teflon. Nu le încălziţi la peste 400 °C, deoarece în caz contrar se pot degaja vapori dăunători să- nătăţii. Dacă scula dumneavoastră pneumatică nu mai este în stare de funcţionare, vă rugăm să o direcţionaţi către o staţie de reci- clare sau să o predaţi unei unităţi de distribuţie, de ex. unui centru de service şi asistenţă post-vânzări autorizat Bosch. Sub rezerva modificărilor.
