사용 설명서 0 607 350 199 BOSCH

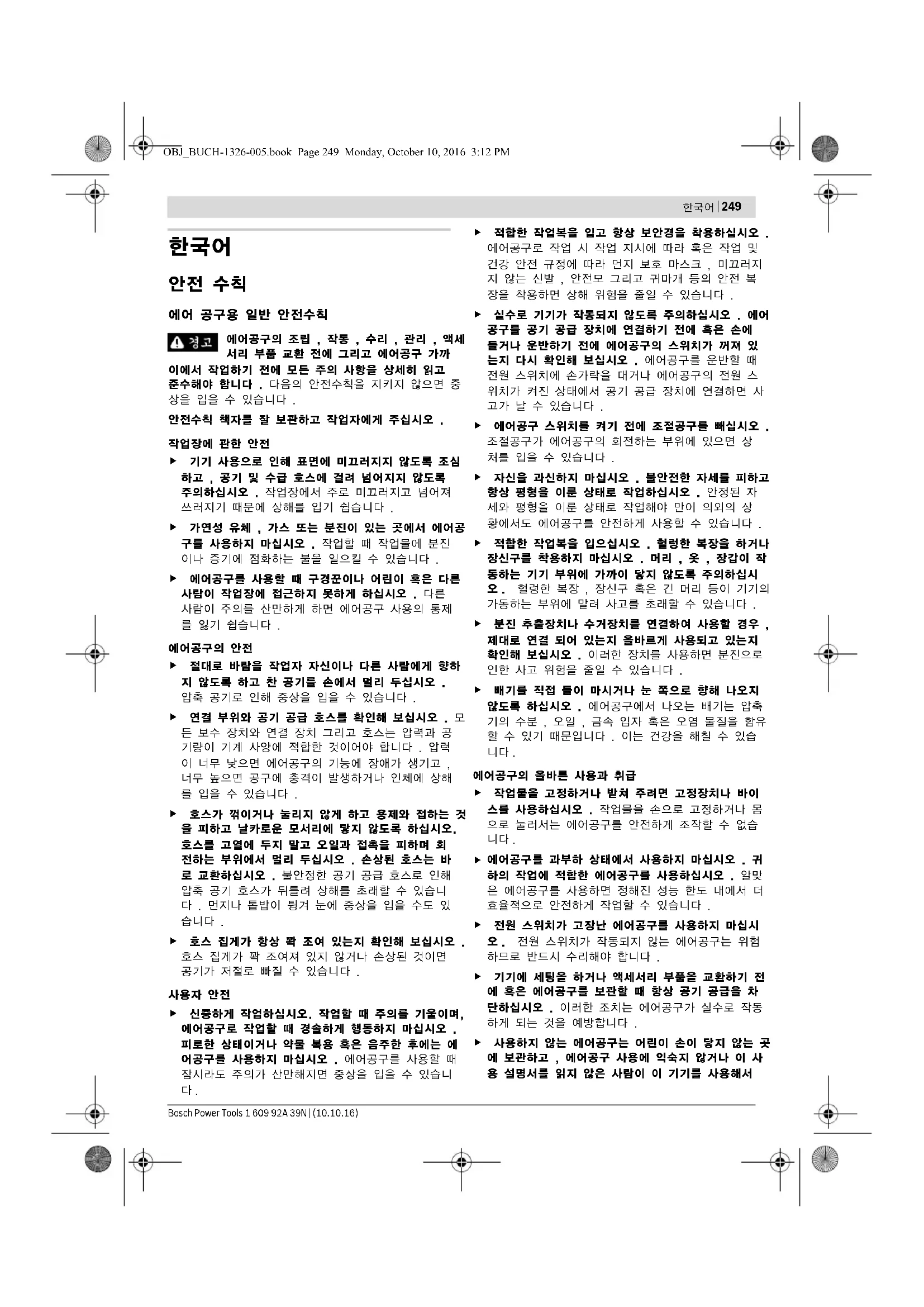

에어 공구용 일반 안전수칙 에어공구의 조립 , 작동 , 수리 , 관리 , 액세 서리 부품 교환 전에 그리고 에어공구 가까 이에서 작업하기 전에 모든 주의 사항을 상세히 읽고 준수해야 합니다 . 다음의 안전수칙을 지키지 않으면 중 상을 입을 수 있습니다 . 안전수칙 책자를 잘 보관하고 작업자에게 주십시오 .

기기 사용으로 인해 표면에 미끄러지지 않도록 조심 하고 , 공기 및 수급 호스에 걸려 넘어지지 않도록 주의하십시오 . 작업장에서 주로 미끄러지고 넘어져 쓰러지기 때문에 상해를 입기 쉽습니다 . 가연성 유체 , 가스 또는 분진이 있는 곳에서 에어공 구를 사용하지 마십시오 . 작업할 때 작업물에 분진 이나 증기에 점화하는 불을 일으킬 수 있습니다 . 에어공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오 . 다른 사람이 주의를 산만하게 하면 에어공구 사용의 통제 를 잃기 쉽습니다 .

절대로 바람을 작업자 자신이나 다른 사람에게 향하 지 않도록 하고 찬 공기를 손에서 멀리 두십시오 . 압축 공기로 인해 중상을 입을 수 있습니다 . 연결 부위와 공기 공급 호스를 확인해 보십시오 . 모 든 보수 장치와 연결 장치 그리고 호스는 압력과 공 기량이 기계 사양에 적합한 것이어야 합니다 . 압력 이 너무 낮으면 에어공구의 기능에 장애가 생기고 , 너무 높으면 공구에 충격이 발생하거나 인체에 상해 를 입을 수 있습니다 . 호스가 꺾이거나 눌리지 않게 하고 용제와 접하는 것 을 피하고 날카로운 모서리에 닿지 않도록 하십시오. 호스를 고열에 두지 말고 오일과 접촉을 피하며 회 전하는 부위에서 멀리 두십시오 . 손상된 호스는 바 로 교환하십시오 . 불안정한 공기 공급 호스로 인해 압축 공기 호스가 뒤틀려 상해를 초래할 수 있습니 다 . 먼지나 톱밥이 튕겨 눈에 중상을 입을 수도 있

호스 집게가 항상 꽉 조여 있는지 확인해 보십시오 . 호스 집게가 꽉 조여져 있지 않거나 손상된 것이면 공기가 저절로 빠질 수 있습니다 .

신중하게 작업하십시오. 작업할 때 주의를 기울이며, 에어공구로 작업할 때 경솔하게 행동하지 마십시오 . 피로한 상태이거나 약물 복용 혹은 음주한 후에는 에 어공구를 사용하지 마십시오 . 에어공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니

적합한 작업복을 입고 항상 보안경을 착용하십시오 . 에어공구로 작업 시 작업 지시에 따라 혹은 작업 및 건강 안전 규정에 따라 먼지 보호 마스크 , 미끄러지 지 않는 신발 , 안전모 그리고 귀마개 등의 안전 복 장을 착용하면 상해 위험을 줄일 수 있습니다 . 실수로 기기가 작동되지 않도록 주의하십시오 . 에어 공구를 공기 공급 장치에 연결하기 전에 혹은 손에 들거나 운반하기 전에 에어공구의 스위치가 꺼져 있 는지 다시 확인해 보십시오 . 에어공구를 운반할 때 전원 스위치에 손가락을 대거나 에어공구의 전원 스 위치가 켜진 상태에서 공기 공급 장치에 연결하면 사 고가 날 수 있습니다 . 에어공구 스위치를 켜기 전에 조절공구를 빼십시오 . 조절공구가 에어공구의 회전하는 부위에 있으면 상 처를 입을 수 있습니다 . 자신을 과신하지 마십시오 . 불안전한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오 . 안정된 자 세와 평형을 이룬 상태로 작업해야 만이 의외의 상 황에서도 에어공구를 안전하게 사용할 수 있습니다 . 적합한 작업복을 입으십시오 . 헐렁한 복장을 하거나 장신구를 착용하지 마십시오 . 머리 , 옷 , 장갑이 작 동하는 기기 부위에 가까이 닿지 않도록 주의하십시 오. 헐렁한 복장 , 장신구 혹은 긴 머리 등이 기기의 가동하는 부위에 말려 사고를 초래할 수 있습니다 . 분진 추출장치나 수거장치를 연결하여 사용할 경우 , 제대로 연결 되어 있는지 올바르게 사용되고 있는지 확인해 보십시오 . 이러한 장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다 . 배기를 직접 들이 마시거나 눈 쪽으로 향해 나오지 않도록 하십시오 . 에어공구에서 나오는 배기는 압축 기의 수분 , 오일 , 금속 입자 혹은 오염 물질을 함유 할 수 있기 때문입니다 . 이는 건강을 해칠 수 있습

에어공구의 올바른 사용과 취급 작업물을 고정하거나 받쳐 주려면 고정장치나 바이 스를 사용하십시오 . 작업물을 손으로 고정하거나 몸 으로 눌러서는 에어공구를 안전하게 조작할 수 없습

에어공구를 과부하 상태에서 사용하지 마십시오 . 귀 하의 작업에 적합한 에어공구를 사용하십시오 . 알맞 은 에어공구를 사용하면 정해진 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다 . 전원 스위치가 고장난 에어공구를 사용하지 마십시 오. 전원 스위치가 작동되지 않는 에어공구는 위험 하므로 반드시 수리해야 합니다 . 기기에 세팅을 하거나 액세서리 부품을 교환하기 전 에 혹은 에어공구를 보관할 때 항상 공기 공급을 차 단하십시오 . 이러한 조치는 에어공구가 실수로 작동 하게 되는 것을 예방합니다 . 사용하지 않는 에어공구는 어린이 손이 닿지 않는 곳 에 보관하고 , 에어공구 사용에 익숙지 않거나 이 사 용 설명서를 읽지 않은 사람이 이 기기를 사용해서 OBJ_BUCH-1326-005.book Page 249 Monday, October 10, 2016 3:12 PM250 | 한국어 1 609 92A 39N | (10.10.16) Bosch Power Tools 는 안됩니다 . 경험 없는 사람이 에어공구를 사용하

에어공구를 조심스럽게 취급하십시오 . 가동 부위가 하자 없이 정상적으로 기능을 하는지 , 걸리는 부위 가 없는지 , 혹은 에어공구의 기능에 중요한 부품이 손상되지 않았는지 확인해 보십시오 . 손상된 부품은 에어공구를 다시 사용하기 전에 반드시 수리하도록 맡기십시오 . 제대로 관리하지 않은 에어공구로 인해 사고가 많이 발생합니다 . 에어공구 , 액세서리 , 삽입공구 등을 사용 설명서에 나와 있는대로 사용하십시오 . 이때 작업 조건과 시 행하려는 작업 내용을 고려하십시오. 그래야만 분진, 진동 및 소음을 가능한 한 감소할 수 있습니다 . 귀하의 에어공구는 반드시 자격이 있거나 교육받은 전문 인력이 설치하고 조절하며 사용해야 합니다 . 에어공구를 개조해서는 안됩니다 . 개조하게 되면 안 전 조치의 효과가 줄어들어 작업자에게 더 위험할 수

귀하의 에어 공구 수리는 반드시 보쉬 순정 부품만 을 사용하는 전문 인력에게 맡기십시오 . 그래야 만 이 에어 공구의 안전을 보장할 수 있습니다 . 에어 원형 샌더 관련 안전 지침 작업물이나 액세서리 부품 혹은 에어공구 자체가 파 손되었을 경우 이 조각들이 고속으로 튕겨 나갈 수

에어공구를 작동하거나 수리 및 보수 정비 시 혹은 액세서리 부품 교환 시 반드시 충격에 강한 보안경 을 착용해야 합니다 . 이에 필요한 보호 등급은 매번 작업하기 전에 평가해야 합니다 . 머리 위쪽에서 작업할 경우 안전모를 착용하십시오 . 그렇게 하면 상해를 예방할 수 있습니다 . 다른 사람이 작업장으로부터 안전 거리를 유지할 수 있도록 지시하십시오 . 작업장에 들어오는 사람은 모 두 보호장비를 착용해야 합니다 . 작업물의 파편이나 부서진 연마석 일부가 날아가 직접적인 작업 범위를 벗어난 곳에서도 부상을 입을 수 있습니다 . 주의 ! 에어공구를 장시간 사용하면 삽입공구가 뜨거 워질 수 있습니다 . 보호 장갑을 사용하십시오 . 작업자와 정비 직원은 신체적으로 에어공구의 크기 와 중량 그리고 성능을 취급할 수 있어야 합니다 . 장착 액세서리와 반동력과 파손으로 인해 에어공구 가 갑작스럽게 움직일 수 있는 것에 주의하십시오 . 에어공구를 잘 잡고 팔과 몸이 공구의 움직임에 버 틸 수 있도록 자세를 취하십시오 . 이 예방 조치를 통해 상해를 방지할 수 있습니다 . 본 에어공구로 작업 시 편안한 자세를 취하고 기기 를 안전하게 잡아 평형을 잃게 되는 불리한 자세를 피하십시오 . 작업자는 장시간 작업할 때 불편함과 피로를 방지하기 위해 자세를 바꾸어야 합니다 . 공기 공급이 중단되거나 작동 압력이 감소된 경우 에 어공구의 스위치를 끄십시오 . 작동 압력을 확인해 보고 최적 상태가 되면 다시 시작하십시오 . 보쉬가 추천하는 윤활제만 사용하십시오 . 손상된 공구 비트를 사용하지 마십시오 . 공구 비트 를 사용하기 전에 반드시 쪼개짐 및 균열 , 마모 또 는 노후 상태를 점검하십시오 . 에어공구나 공구비트 를 떨어뜨렸을 경우 , 손상여부를 확인하고 손상되지 않은 공구 비트를 사용하십시오 . 공구 비트를 점검 하고 설치했다면 , 본인은 물론 주변에 있는 사람들 도 회전하는 공구 비트의 바깥쪽으로 위치시키고 , 기기를 1 분간 최고회전속도로 작동시키십시오 . 손 상된 공구 비트는 대부분 이런 시험작동 중에 부서

절대로 손을 가동하는 비트에 가까이 대지 마십시오. 상해를 입을 수 있습니다 . 연마제 없이는 에어 공구를 사용하지 마십시오 . 연 마제를 사용하지 않으면 샌딩판이 마모되어 연마제 가 더이상 제대로 고정되지 않을 수 있습니다 . 에어 공구는 플라스틱 또는 부도체 소재를 샌딩할 때 정전기로 충전 가능합니다 . 에어공구로 작업할 때 작업자가 손이나 팔 , 어깨 , 목 부위 혹은 다른 신체 부위에 불쾌한 느낌이 들 수 있

작업자가 불편함, 두근거림, 통증, 가려움, 마비, 따 가움 , 경직 등의 증세가 지속적으로 있으면 이러한 경고 현상을 무시해서는 안됩니다 . 작업자는 이를 고용주에게 알리고 의사와 상담해야 합니다 . 연마석을 사용하지 마십시오 . 허용되는 RPM이 적어도 에어공구에 나와있는 최고 무부하 RPM 보다 높은 연마석만을 사용해야 합니 다. 허용치 이상으로 회전하는 액세서리는 파손되거 나 튕겨 나갈 수 있습니다 . 샌딩 페이퍼를 샌딩판의 중심에 맞춰 부착하도록 하

샌딩 , 톱질 , 그라인딩 , 드릴 및 유사한 작 업을 할 때 발생하는 분진은 발암성이거나 생식 능력에 지장을 주거나 유전자를 변경시킬 수 있습 니다 . 이 경우 분진에 함유 가능한 성분은 다음과 같

– 납 성분이 있는 페인트와 도료에 들어 있는 납 ; – 벽돌 , 시멘트 그리고 기타 조적작업 소재에 들어 있는 크리스탈린 실리카 ; – 화학 공정을 거친 목재에 들어 있는 비소와 크롬 . 질병의 위험도는 얼마나 자주 이러한 소재에 작업하느 냐에 따라 좌우됩니다 . 이러한 위험을 줄이려면 항상 통풍이 잘되는 공간에서 적합한 안전 장치를 사용하여 작업해야 합니다 ( 예를 들어 미소한 분진 분자까지도 걸러지는 특수하게 설계된 호흡 마스크 사용 ). 특정 자재들은 폭발가능성이 있는 기체와 먼지를 발 생시킬 수 있습니다 . 압축공구를 사용한 작업으로 불꽃이 발생하여 먼지나 기체에 점화될 수 있습니다 . OBJ_BUCH-1326-005.book Page 250 Monday, October 10, 2016 3:12 PM한국어 | 251 Bosch Power Tools 1 609 92A 39N | (10.10.16) 작업물에 작업 시 추가적인 소음 공해가 생길 수 있 습니다 . 작업물에서 울리는 소리가 나면 방음재 등 적합한 조치를 하여 예방할 수 있습니다 . 에어공구에 머플러가 있는 경우 , 에어공구 작동 시 항상 사용이 가능하고 좋은 상태를 유지하도록 해야

진동으로 인해 손과 팔에 신경 손상 및 혈액순환 장 애 등이 나타날 수 있습니다 . 잘 맞는 보호 장갑을 착용하십시오 . 에어공구의 손 잡이는 압축 공기의 흐름으로 인해 차가워집니다 . 손 이 따뜻하면 진동에 덜 민감합니다 . 장갑이 크면 회 전하는 부위에 말려 들어갈 수 있습니다 . 손가락이나 손이 마비되거나 가렵거나 통증이 있거 나 하얗게 변하면 에어공구로 작업하는 것을 중지하 고 고용주에게 알리고 의사와 상담하십시오 . 손의 반동력을 고려하여 너무 세게 잡지 말고 안전 하게 잡아 에어공구를 사용하십시오 . 기기를 세게 잡으면 잡을수록 진동이 강해지기 때문입니다 . 유니버설 로터리 커플링 (bayonet coupling) 을 사용할 경우 고정핀을 사용해야 합니다 . 에어공구와 호스 , 혹은 호스 간의 연결 상태에 문제가 생기는 것을 방지하기 위해 Whipcheck 호스 안전장치를

호스를 잡고 에어공구를 운반하지 마십시오 .

다음기호는 귀하의 에어 공구를 사용하는 데 중요할 수 있습니다 . 그러므로 기호와 그 의미를 잘 기억하십시 오 . 기호를 제대로 이해하면 에어 공구를 더욱 쉽고 안 전하게 사용할 수 있습니다 .

모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다 . 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으 며 감전 혹은 중상을 입을 수 있습니다 . 사용 설명서를 읽는 동안 에어 공구의 그림이 나와 있 는 접힌 면을 펴 놓고 참고하십시오 .

본 에어 공구는 목재 , 플라스틱 , 금속 , 충전물 및 도 장된 표면에 건식 샌딩작업을 하는데 사용해야 합니다 .

제품의 주요 명칭에 표기되어 있는 번호는 에어 공구 그림이 나와있는 면을 참고하십시오 . 1 전원 스위치 2 머플러가 있는 공기 배출구 3 공기 유입구 연결 부위 4 호스 니플 5 속도 조절기 6 흡입 후드 7 양구 스패너 (21 mm) 8 와셔 9 샌딩판 10 샌딩 페이퍼* 11 분진 추출장치 12 커플링* 13 호스 집게 * 14 공기 유입용 호스* 15 배기 호스* *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

에어공구의 조립 , 작동 , 수리 , 관 리 , 액세서리 부품 교환 전에 그리 고 에어공구 가까이에서 작업하기 전에 모든 주의 사항을 상세히 읽고 준수해야 합니다 . 안전수칙과 지시 사항을 준수하지 않으면 중상을 입

rpm 분당 회전수 무부하 속도 bar psi bar

지침서에 제시된 진동레벨은 유럽 표준 EN ISO 11148 에서 지정한 절차에 따라 측정되었으며 , 에어공구를 서로 비교할 때 활용할 수 있습니다 . 진동하중을 임의로 평가할 때도 사용할 수 있습니다 . 제시된 진동레벨은 에어공구의 주된 용도를 나타냅니다 . 하지만 에어공구를 여러 액세서리와 함께 또는 차이가 나 는 삽입공구와 함께 다른 용도로 사용하는 경우 혹은 충분히 정비하지 않은 채로 사용하는 경우 , 진동레벨에 차 이가 있을 수 있습니다 . 이로 인해 전 작업시간에 걸친 진동하중이 현저히 증가할 수 있습니다 . 진동하중을 정확하게 평가하기 위해서는 에어공구가 꺼져 있거나 , 혹은 켜져 있더라도 실제로 작동하지 않은 시 간을 고려해야 합니다 . 이로 인해 전 작업시간에 걸친 진동하중이 현저히 감소될 수 있습니다 . 진동 작용으로부터 작업자를 안전하게 보호하기 위해 추가적으로 다음과 같은 안전 조치가 필요합니다 : 에어공구 및 공구 비트 점검 , 손의 온도 유지 , 작업순서 점검 .

본사는 단독 책임 하에 “ 제품 사양 ” 에 기재된 제품 은 2006/42/EG 지침의 모든 해당 규정 및 개정 내용 에 일치하며 다음 규정과 일치함을 알립니다 : EN ISO 11148- 8. 기술 자료 문의 (2006/42/EG) : Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017

공기 공급 장치에 연결하기 ( 그림 A 참조 ) 공기압이 본 에어공구의 작동 압력인 6.3 bar (91 psi) 보다 낮아지지 않도록 유의하십시오 . 최대 성능을 위해 “ 제품 사양 ” 에 나와있는 크기의 호스 내부 직경인 호스와 연결 나사를 사용해야 합니 다 . 성능을 최대한 유지하려면 호스 길이가 4 m 이하

에어 공구가 손상 혹은 오염되거나 녹스는 것을 예방하 려면 유입된 압축 공기에 이물질이나 수분이 없어야 합

참고 : 압축 공기 보수 장치가 필요합니다 . 이는 에어 공구의 최대 기능을 보장합니다 . 보수 장치의 사용 설명서 내용을 준수하십시오 . 모든 조립 부품 , 연결관과 호스는 필요한 공기 압력과 용량이 기기에 적당한 것이어야 합니다 .

제품 번호 0 607 350 ... ... 198 ... 199 ... 200 무부하 속도 n

mm 80 150 150 공구의 최대 작동 압력 bar psi

mm 10 10 10 무부하 시 공기 소비량 l/s cfm

EPTA 공정 01:2014 에 따른 중량

lbs 0,62 1,3 0,68 1,5 0,72 1,5 소음 / 진동에 관한 정보 EN ISO 15744 표준에 따라 산출된 소음 배출량 . 작업시 소음레벨이 80 dB(A) 을 초과할 수 있습니다 . 귀마개를 착용하십시오 압축공구의 A 급 소음레벨은 주로 다음과 같습니다 소음 수준 L

(3 방향의 벡터값 ) 와 불확실성 K 는 EN 28927 에 따라 측정되었습니다 :

의심스러울 경우 에어 공구의 스위치를 켠 상태에서 압 력 측정기를 사용하여 공기 유입구의 공기압을 측정하

에어 공구에 공기 공급 장치 연결하기 – 호스 니플 4 을 걸이 고리 3 에 끼워 조입니다 . 에어 공구의 안쪽에 있는 밸브 부위가 손상되는 것 을 방지하기 위해서는 호스 니플 4 을 조이고 풀 때 돌출되어 있는 걸이 고리 3 를 양구 스패너 ( 키 너 비 19 mm) 로 잡아 주어야 합니다 . – 적합한 카플링 12 를 사용하여 에어 인렛 호스 14 를 호스 니플 4 에 끼웁니다 . 참고 : 항상 공기 유입 호스를 먼저 에어 공구에 고정 하고 나서 , 보수 장치에 연결하십시오 . 배기 라인 ( 그림 B 참조 ) 배기 라인이 있어 작업장에서 배기 호스를 통해 배기 가스를 분출할 수 있어 동시에 소음을 최소로 줄일 수 있습니다 . 또한 작업장이 기름을 함유한 공기로 오염되 지 않고 분진이나 톱밥이 날지 않기 때문에 작업 조건

– 공기 배출구 2 에 있는 머플러를 돌려 빼고 대신에 호 스 니플 4 를 끼웁니다 . – 배기 호스 15 의 호스 집게 13 을 느슨하게 하고 , 배 기 호스를 호스 니플 4 위로 끼운 다음 , 호스 집게 를 세게 조여 고정하십시오 .

절대로 툴 홀더에 손상되거나 마모된 비트를 사용하 지 마십시오 . 손상된 비트가 부러져 다칠 수 있으며 물적 손해를 입을 수 있습니다 . 샌딩 페이퍼 교환하기 – 새로운 샌딩 페이퍼를 끼우기 전에 샌딩판 9 를 브러 시 등을 사용하여 먼지가 없게 깨끗이 하십시오 . 샌딩판 9 의 표면은 벨크로 조직으로 되어있어 샌딩 페 이퍼를 쉽고 간단히 고정할 수 있습니다 . – 샌딩 페이퍼 10 을 샌딩판 9 의 아래 면에 대고 누릅

– 0607350199|...200: 효과적으로 분진 제거 를 하기 위해서는 샌딩 페이퍼의 구멍이 샌딩판에 있 는 구멍이 일치하도록 해야 합니다 .

작업하려는 소재와 표면의 깎임 정도에 따라 다양한 샌딩 페이퍼가 있습니다 : 작업 소재 사용 분야 입자 크기

초벌칠 ( 브러시 자국 , 페인트 방울과 흐른 자국 등 제거 )

도장하기 전에 초벌칠에 최종 연마작업할 때 미세 180

Expert for Wood – 각종 목재 소재 ( 경목 , 연목 , 칩 보드 , 건축용

거칠고 대패질하지 않은 각목이나 판자에 초벌 연마작업

작고 고르지 않은 부위에 매끄럽게 연마하거나 고르게 연

목재에 최종 연마 및 미세 연마작업 할 때 미세 180

사용 분야에 따라 에어 공구에 다양한 강도의 샌딩판을 장착할 수 있습니다 : – 부드러운 샌딩판 : 폴리싱작업과 섬세한 샌딩작업 및 휘어진 표면에 적당 . – 연질의 샌딩판 : 각종 샌딩작업에 적당하며 일반적으

– 경질의 샌딩판 : 평평한 표면에 높은 강도의 작업에

참고 : 손상된 샌딩판 9 는 즉시 교환하십시오 . – 샌딩 페이퍼 10 을 빼십시오 . – 양구 스패너 7 을 높이 조절이 가능한 흡입 후드 6 아 래로 밀어 넣은 상태로 연삭 스핀들을 양구 스패너

– 샌딩판 9 를 연삭 스핀들에서 시계 반대방향으로 돌 리십시오 . 와셔 8 을 꺼내고 이를 새로운 샌딩판 위 에 놓은 다음에 , 샌딩판을 와셔와 함께 시계 방향으 로 다시 돌려 조이십시오 . 0607350199|...200: 분진 추출장치를 사용할 경우 원형 샌더가 작업물에 달라 붙는 것을 방지하기 위해 , 두번째 와셔 8 을 추가로 사용할 수 있습니다 . 분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 , 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다 . 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며 , 특히 목재 처리용으로 사용되는 부가 원 료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발 시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전 문가가 작업을 해야 합니다 . – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오 . – 필터등급 P2 가 장착된 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려 하

작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽 게 발화할 수 있습니다 . 분진 추출장치를 사용하지 않는 샌딩작 업(0607350198) – 구멍이 없는 샌딩 페이퍼를 사용하십시오 . 외부 분진 처리 (0 607 350 199|... 200) – 흡입 호스 ( 별매 액세서리 ) 를 직접 분진 추출장치 11

진공 청소기는 작업하는 소재에 적당한 것이어야 합니

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해 야 할 경우에는 특수한 청소기를 사용해야 합니다 .

본 에어공구는 스위치가 켜진 상태에서 공기 주입 시 측정되는 작동 압력이 6.3 bar (91 psi) 일 때 작업하 는 것이 가장 좋습니다 . 에어공구를 작동하기 전에 조절 공구를 빼십시오 . 회 전하는 부위에 있는 조절 공구로 인해 상처를 입을

참고 : 장기간 사용하지 않았던 경우 등 에어 공구가 바 로 작동하지 않으면 , 공기 공급을 중단하고 샌딩판 9 를 여러번 돌리십시오 . 그렇게 하면 점착력을 제거할

에너지 손실을 방지하기 위해 에어공구는 사용 시에만

– 에어 공구의 스위치를 켜려면 전원 스위치 1 을 아래 로 누르고 작업 중에 계속 누른 상태를 유지하십시

– 에어공구의 스위치를 끄려면 전원 스위치 1 을 놓으

속도 설정하기 ( 그림 C 참조 ) 속도 조절기 5 를 사용하여 기기가 작동 중에도 필요한 속도를 설정할 수 있습니다 .

조도 80 모형 연마 및 모서리 깎는 작업할 때 중간 100

미세 연마 및 성형작업할 때 미세 180

광택 연마 및 모서리 마무리작업할 때 아주 미세 600

작업 소재 사용 분야 입자 크기 – 최고 속도로 설정하려면 속도 조절기 5 를 연결 부위 3 반대 방향으로 밀면 됩니다 . OBJ_BUCH-1326-005.book Page 254 Monday, October 10, 2016 3:12 PM한국어 | 255 Bosch Power Tools 1 609 92A 39N | (10.10.16) 필요한 속도는 작업하려는 소재와 작업 조건에 따라 다 르므로 실제 시험을 통해 결정할 수 있습니다 .

에어 공구가 완전히 정지한 다음에 기기를 내려 놓

접착식 샌딩 페이퍼는 샌딩판과 중심을 동일하게 맞 추어 장착해야 합니다 . 공기 공급이 중단되거나 작동 압력이 감소된 경우 에 어공구의 스위치를 끄십시오 . 작동 압력을 확인해 보고 최적 상태가 되면 다시 시작하십시오 . 갑작스런 부하로 인해 기기의 속도가 현저하게 느려지 거나 작동이 정지될 수 있지만 이는 모터에 손상을 주 는 것이 아닙니다 .

– 에어 공구의 스위치를 켜고 , 기기의 전체 샌딩면을 작업하려는 바닥에 놓고 적당한 압력을 가하여 작업 물 위로 움직이십시오 . 작업 성능과 연마 결과는 주로 샌딩 페이퍼의 선택 , 설 정된 속도 및 작업 시 가해지는 힘에 따라 좌우됩니다 . 아무런 하자 없는 샌딩 페이퍼를 사용해야 훌륭한 샌딩 작업 결과를 얻을 수 있고 에어 공구를 보호할 수 있습

일정한 압력으로 작업을 하면 샌딩 페이퍼의 수명을 연 장할 수 있습니다 . 지나치게 눌러 작업하면 샌딩 효과가 좋아지는 것이 아 니라 에어 공구와 샌딩 페이퍼가 더 심하게 마모됩니다. 금속 소재에 사용했던 샌딩 페이퍼를 다른 소재에 사용

보쉬 순정 샌딩 액세서리만을 사용하십시오 .

– 굵은 입방수의 샌딩 페이퍼를 끼웁니다 . – 높은 속도로 작동하여 피드가 많이 생기도록 하려면 에어 공구를 가볍게 눌러 주십시오 .

– 미세한 입방수의 샌딩 페이퍼를 끼웁니다 . – 에어 공구를 적당한 압력으로 작업물과 평형으로 원 을 그리듯이 혹은 가로세로로 번갈아가며 표면을 따 라 움직이십시오 . 베니어 판 등 작업물이 뚫어지는 경우를 방지하기 위해 에어 공구를 기울여 작동하지

기기를 누르는 힘을 약간 변화하거나 속도를 변경하 면 원형 동작을 그대로 유지하면서 샌딩판 속도를 줄

– 작업을 마치고 나서 에어 공구의 스위치를 끄십시오 . 보수 정비 및 서비스

보수 정비 및 수리작업은 반드시 전문 인력에게 맡 기십시오 . 그래야 만이 전동공구의 안전성을 보장할

연삭기 주축의 공회전속도를 정기적으로 측정하십시 오. 측정값이 제시된 공회전속도 n

참조 ) 을 초과할 경우 , 보쉬 서비스센터에서 압축공 구를 점검받으십시오 . 공회전 속도가 지나치게 높을 경우 공구 비트가 파손되고 , 공회전 속도가 지나치 게 낮을 경우에는 작업능력이 저하될 수 있습니다 . 보쉬 지정 서비스 센터는 이러한 업무를 신속하고 확실

항상 보쉬 정품 액세서리만을 사용하십시오 .

– 에어 공구의 공기 유입구의 스크린을 정기적으로 세 척하십시오 . 호스 니플 4 의 나사를 풀고 스크린의 분진 입자나 오염 입자를 제거하십시오 . 그리고 나 서 호스 니플을 다시 세게 조입니다 . – 압축 공기에 함유된 수분 입자나 분진 입자는 녹이 생기게 하거나 베인이나 밸브를 마모시킵니다 . 이를 방지하려면 공기 유입구 연결 부위 3 에 모터 오일을 몇 방울 바르십시오 . 에어 공구를 다시 공기 공급 장 치에 연결하고 (“ 공기 공급 장치에 연결하기 ” 참 조, 252쪽), 5 － 10 초간 작동하십시오 , 이때 새어 나오는 오일은 수건으로 닦아 내십시오. 에어 공구를 장기간 사용하지 않았던 경우에는 항상 이 절차를 시

– 처음 약 150 시간 가량 사용한 후 기어를 약한 용제 로 닦아 주십시오 . 용제의 사용과 처리에 대한 사항 은 제조사의 설명서를 참조하십시오 . 그리고 나서 보 쉬의 특수 기어 윤활제로 윤활해 주십시오 . 처음 세 척한 이후 매 300 작동 시간마다 이 세척 과정을 반

특수 기어 윤활제 (225 ml) 제품 번호 3 605 430 009 – 모터 베인은 정기적으로 전문 인력에게 맡겨 점검하 고 , 경우에 따라 교환해 주어야 합니다 . CLEAN 시리즈가 아닌 에어공구의 윤활 CLEAN 시리즈 ( 오일 프리의 압축 공기로 작동하는 특수한 에어 모터 ) 에 속하지 않는 모든 보쉬 에어 공 구의 경우 , 뿜어 나오는 압축 공기에 항상 오일 분무를 혼합해 주어야 합니다 . 이에 필요한 압축 공기 오일러 는 에어 공구에 연결되는 압축 공기 보수 장치에 있습 니다 ( 이에 관련된 자세한 사항은 컴프레서 제조사에

에어 공구에 직접 윤활하거나 보수 장치에 혼합하려면 모터 오일 SAE 10 이나 SAE 20 을 사용해야 합니다 . – 최저 속도로 설정하려면 속도 조절기 5를 연 결 부위 3 방향으로 밀면 됩니다 . OBJ_BUCH-1326-005.book Page 255 Monday, October 10, 2016 3:12 PM256 | 1 609 92A 39N | (10.10.16) Bosch Power Tools 전체 액세서리 제품군에 대한 정보는 인터넷 www.bosch- pt.com 또는 전문점에서 알아볼 수 있습니다 . 보쉬 AS 및 고객 상담 문의 사항이 있거나 스패어 부품을 주문할 때 반드시 에어 공구의 타입 표시판에 나와 있는 10 자리의 제품 번호를 알려 주십시오 .보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다 . AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 .고객 콜센터 : 080-955-0909이메일 상담 : Bosch-pt.hotline@kr.bosch.com한국로버트보쉬 ( 주 )경기도 용인시 기흥구 보정동 298 번지www.bosch-pt.co.kr 에어 공구 , 액세서리 및 포장 등은 친환경적인 방법으로 재활용할 수 있도록 분류하십시오 . 윤활제나 세척제는 친환경적인 방법으로 처리하십시오 . 법적인 규정을 준수하십시오 . 모터 베인은 제대로 처리하십시오 ! 모터 베인은 테플론을 함유하고 있습니다 . 건강에 유해한 증기가 발생할 수 있으므로 400°C 이상으로 가열하지 마십시오 .귀하의 에어 공구 사용이 더 이상 불가능할 경우 기기를 재활용 센터에 반납하시거나 보쉬 지정 서비스 센터 등 구매처로 보내 주십시오 .위 사항은 사전 예고 없이 변경될 수 있습니다 .
