| Značka | Bosch |
| Model | 0 607 350 199 |
| Kategorie | Excentrická pneumatická bruska |
| Typ napájení | Stlačený vzduch |
| Maximální pracovní tlak | 6,3 bar (91 psi) |
| Vzduchová přípojka | 1/4" NPT |
| Vnitřní průměr hadice | 10 mm |
| Spotřeba vzduchu naprázdno | 8,5 l/s (18,0 cfm) |
| Otáčky naprázdno | 12 000 ot/min |
| Zdvih | 5,0 mm |
| Průměr brusného talíře | 150 mm |
| Hmotnost (dle EPTA 01:2014) | 0,68 kg |
| Hladina akustického tlaku (LpA) | 76 dB(A) (nejistota 3 dB) |
| Vibrace (ah) | < 3,1 m/s² (nejistota 1,5 m/s²) |
| Hlavní funkce | Suché broušení dřeva, plastu, kovu, tmelu a lakovaných povrchů |
| Vypínač | Zapnutí/vypnutí s trvalým stiskem |
| Regulátor otáček | Ano, plynule proměnný |
| Systém odsávání prachu | Externí (připojením na skříň) |
| Upevnění brusiva | Samolepicí (suchý zip) |
| Vyměnitelný brusný talíř | Ano (extra měkký, měkký, tvrdý) |
| Mazání | Doporučeno: motorový olej SAE 10 nebo 20, nebo speciální Bosch tuk na ozubená kola |
| Preventivní údržba | Čištění filtru vstupu vzduchu, pravidelná kontrola otáček naprázdno, pravidelné mazání |
| Náhradní díly | K dispozici u Bosch nebo autorizovaných prodejců (používejte originální díly) |
| Opravitelnost | Autorizovaným servisem Bosch |
| Normy shody | Směrnice 2006/42/ES, EN ISO 11148-8 |
Často kladené otázky - 0 607 350 199 BOSCH
Dotazy uživatelů ohledně 0 607 350 199 BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Bruska ve formátu PDF zdarma! Najděte svůj návod 0 607 350 199 - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 0 607 350 199 značky BOSCH.
NÁVOD K OBSLUZE 0 607 350 199 BOSCH
Bezpečnostní upozornění

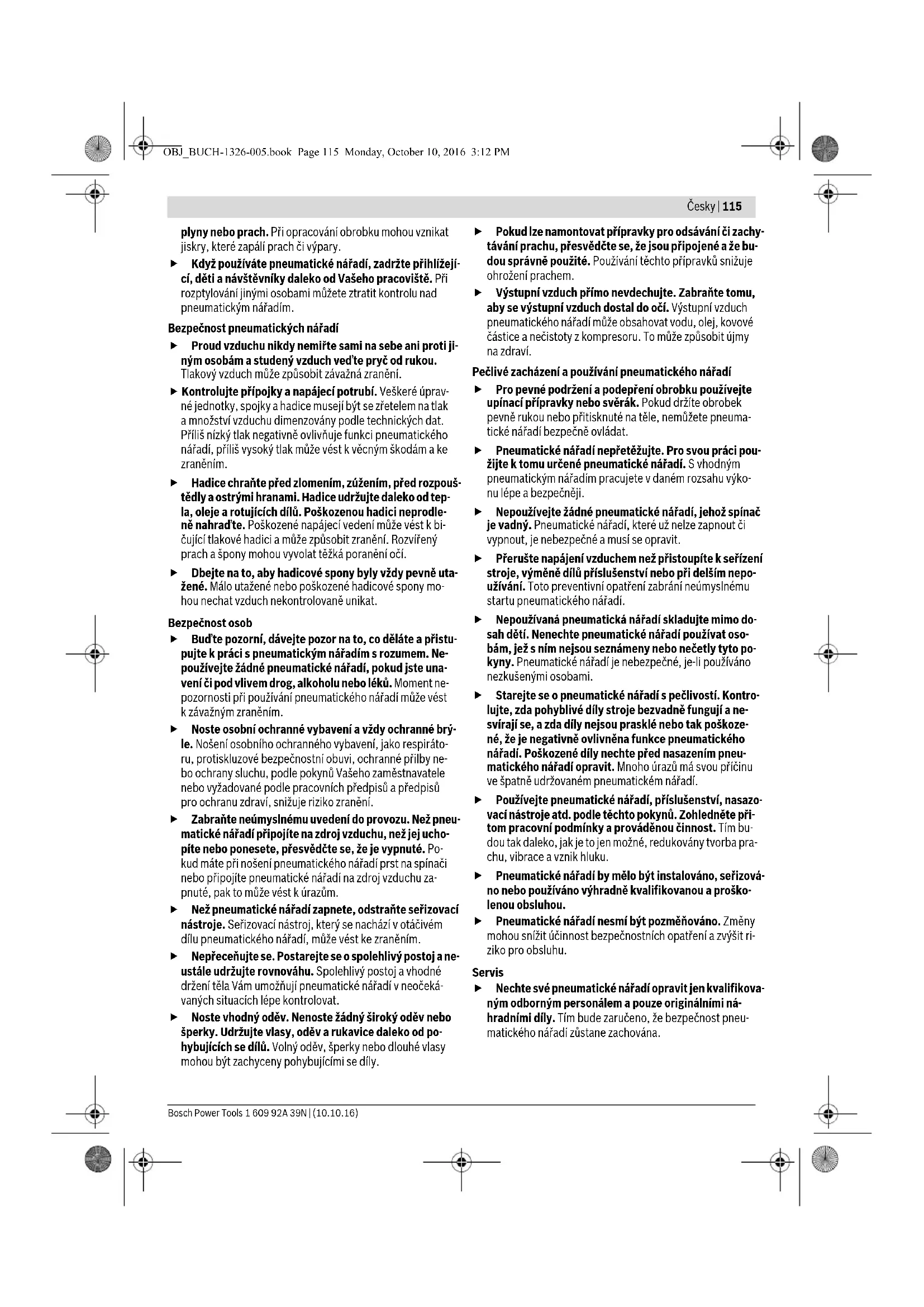

Všeobecná bezpečnostní upozornění pro pneumatická nářadí
VAROVÁNÍ
Při sestavování, provozu, opravách, údržbě a výměně dílů příslušenství
a těsně před prací v blízkosti pneumatického nářadí čtěte a dbejte všech upozornění. Při nerespektování následujících bezpečnostních upozornění mohou být důsledkem závažná zranění.
Bezpečnostní upozornění dobře uschovejte a předejte je obsluhující osobě.
Bezpečnost pracoviště
Dávejte pozor na povrchy, které se díky použití stroje mohou stát kluzkými, a dávejte pozor na nebezpečí klopýtnutí dané pneumatickou či hydraulickou hadicí. Smeknutí se, klopýtnutí a podobně jsou hlavní důvody pro zranění na pracovišti. S pneumatickým nářadím nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny,
plyny nebo prach. Při opracování obrobků mohou vznikat jiskry, které zapálí prach či výpary.
Když používáte pneumatické nářadí, zadržte přihlížející, děti a návštěvníky daleko od vašeho pracoviště. Při rozptylování jinými osobami můžete ztratit kontrolu nad pneumatickým nářadím.
Bezpečnost pneumatických nářadí
Proud vzduchu nikdy nemiřte sami na sebe ani proti jiným osobám a studený vzduch veďte pryč od rukou. Tlakový vzduch může způsobit závažná zranění. Kontrolujte přípojky a napájecí potrubí. Všechny úpravné jednotky, spojky a hadice musí být se zřetelem na tlak a množství vzduchu dimenzovány podle technických dat. Příliš nízký tlak negativně ovlivňuje funkci pneumatického nářadí, příliš vysoký tlak může vést k věcným škodám a ke zraněním. Hadice chraňte před zlomením, zúžením, před rozpouštědly a ostrými hranami. Hadice udržujte daleko od tepla, oleje a rotujících dílů. Poškozenou hadici neprodleně nahraďte. Poškozené napájecí vedení může vést k bičující tlakové hadici a může způsobit zranění. Rozvířený prach a spony mohou vyvolat těžká poranění očí. Dbejte na to, aby hadicové spony byly vždy pevně utažené. Málo utažené nebo poškozené hadicové spony mohou nechat vzduch nekontrolovaně unikat.
Bezpečnost osob
Buďte pozorní, dávejte pozor na to, co děláte, a přistupujte k práci s pneumatickým nářadím s rozumem. Nepoužívejte žádné pneumatické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Okamžik nepozornosti při používání pneumatického nářadí může vést k závažným zraněním. Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako respirátoru, protiskluzové bezpečnostní obuvi, ochranné přilby nebo ochrany sluchu, podle pokynů vašeho zaměstnavatele nebo vyžadované podle pracovních předpisů a předpisů pro ochranu zdraví, snižuje riziko zranění. Zabraňte neúmyslnému uvedení do provozu. Než pneumatické nářadí připojíte na zdroj vzduchu, než jej uchopíte nebo ponesete, přesvědčte se, že je vypnuté. Pokud máte při nošení pneumatického nářadí prst na spínači nebo připojíte pneumatické nářadí na zdroj vzduchu zapnuté, pak to může vést k úrazům. Než pneumatické nářadí zapnete, odstraňte seřizovací nástroje. Seřizovací nástroj, který se nachází v otáčivém dílu pneumatického nářadí, může vést ke zranění. Nepřekážejte si. Postarejte se o spolehlivý postoj a neustále udržujte rovnováhu. Spolehlivý postoj a vhodné držení těla vám umožní pneumatické nářadí v neočekávaných situacích lépe kontrolovat. Noste vhodný oděv. Nenoste žádný široký oděv nebo šperky. Udržujte vlasy, oděv a rukavice daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Pokud lze namontovat přípravky pro odsávání či zachytávání prachu, přesvědčte se, že jsou připojené a že budou správně použité. Používání těchto přípravků snižuje ohrožení prachem. Výstupní vzduch přímo nevdechujte. Zabraňte tomu, aby se výstupní vzduch dostal do očí. Výstupní vzduch pneumatického nářadí může obsahovat vodu, olej, kovové částice a nečistoty z kompresoru. To může způsobit újmy na zdraví.
Pečlivé zacházení a používání pneumatického nářadí
Pro pevné podržení a podepření obrobku používejte upínací přípravky nebo svěrák. Pokud držíte obrobek pevně rukou nebo přitisknuté k tělu, nemůžete pneumatické nářadí bezpečně ovládat. Pneumatické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené pneumatické nářadí. S vhodným pneumatickým nářadím pracujete v daném rozsahu výkonu lépe a bezpečněji. Nepoužívejte žádné pneumatické nářadí, jehož spínač je vadný. Pneumatické nářadí, které už nelze zapnout či vypnout, je nebezpečné a musí se opravit. Přerušte přívod vzduchu, než přistoupíte k seřízení stroje, výměně dílů příslušenství nebo při delším nepoužívání. Toto preventivní opatření zabrání neúmyslnému spuštění pneumatického nářadí. Nepoužívané pneumatické nářadí skladujte mimo dosah dětí. Nenechte pneumatické nářadí používat osobám, jež s ním nejsou seznámeny nebo nečetly tyto pokyny. Pneumatické nářadí je nebezpečné, je-li používáno nezkusenými osobami. Starejte se o pneumatické nářadí svědomitě. Kontrolujte, zda pohyblivé díly stroje bezvadně fungují a nesvírají, zda díly nejsou prasklé nebo tak poškozené, že je negativně ovlivněna funkce pneumatického nářadí. Poškozené díly nechte před nasazením pneumatického nářadí opravit. Mnoho úrazů má svou příčinu ve špatně udržovaném pneumatickém nářadí. Používejte pneumatické nářadí, příslušenství, nasazovací nástroje atd. podle těchto pokynů. Zohledněte přitom pracovní podmínky a prováděnou činnost. Tím budou tak daleko, jak je to jen možné, redukovány tvorba prachu, vibrace a vznik hluku. Pneumatické nářadí by mělo být instalováno, seřizováno nebo používáno výhradně kvalifikovanou a proškolenou obsluhou. Pneumatické nářadí nesmí být pozměňováno. Změny mohou snížit účinnost bezpečnostních opatření a zvýšit riziko pro obsluhu.
Servis
Nechte své pneumatické nářadí opravit jen kvalifikovaným odborným personálem a pouze originálními náhradními díly. Tím bude zaručeno, že bezpečnost pneumatického nářadí zůstane zachována.
Bezpečnostní pokyny pro pneumatické excentrické brusky
▷ Při prasknutí obrobku nebo dílu příslušenství či dokonce pneumatického nářadí samotného mohou být díly odmrštěny s vysokou rychlostí. Při provozu a též při pracích oprav a údržby a při výměně dílů příslušenství na pneumatickém nářadí vždy noste protinárazovou ochranu očí. Stupeň potřebné ochrany by měl být vyhodnocen odděleně pro každé jednotlivé nasazení. Pokud provádíte práce nad hlavou, noste ochrannou přilbu. Tak zabráníte zraněním. Dbejte u ostatních osob na bezpečnou vzdálenost vůči Vaší pracovní oblasti. Každý, kdo vstoupí do této pracovní oblasti, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo prasklých řezných kotoučů mohou odletnout a způsobit zranění i mimo přímou pracovní oblast. Pozor! Nasaďovací nástroje mohou být při delším provozu pneumatického nářadí horké. Používejte ochranné rukavice. Obsluha a personál údržby musí být fyzicky ve stavu zvládnout velikost, hmotnost a výkon pneumatického nářadí. Buďte připraveni na neočekávané pohyby pneumatického nářadí, které mohou vzniknout v důsledku reakčních sil nebo prasknutí nasazovacího nástroje. Držte pneumatické nářadí dobře a pevně a dejte se do polohy, v níž můžete tyto pohyby zachytit. Tato preventivní opatření mohou zabránit zraněním. Zaujměte pro práci s tímto pneumatickým nářadím pohodlnou polohu, dbejte na bezpečné držení a vyhněte se nevýhodným pozicím nebo takovým, u kterých je obtížné udržet rovnováhu. Obsluha by měla během dlouhotrvající práce měnit držení těla, což může pomoci zabránit nepříjemnostem a únavě. Při přerušení dodávky vzduchu nebo při redukovaném provozním tlaku pneumatické nářadí vypněte. Zkontrolujte provozní tlak a nastartujte znovu při optimálním provozním tlaku. Používejte pouze firmou Bosch doporučený mazací prostředek. Nepoužívejte poškozené nástroje. Před každým použitím zkontrolujte nástroje, zda nejsou odštípnuté, prasklé, odřené nebo příliš opotřebené. Pokud pneumatické nářadí nebo nástroj upadne, zkontrolujte, zda nedošlo k poškození, nebo použijte nepoškozený nástroj. Po zkontrolování a nasazení nástroje stůjte vy i osoby nacházející se v blízkosti mimo rovinu rotujícího nástroje a nechte nářadí běžet minutu na maximální otáčky. Poškozené nástroje se během této testovací doby většinou zlomí. Nikdy nedávejte svou ruku do blízkosti otáčejících se nasazovacích nástrojů. Můžete se zranit.
Pneumatické nářadí nepoužívejte bez brusiva. Brusný talíř se jinak opotřebuje a nelze na něj již bezpečně upevnit brusivo. U pneumatického nářadí může docházet k elektrostatickým výbojům, pokud brousíte plasty nebo jiné nevodivé materiály. Při používání pneumatického nářadí může obsluha při provádění činností vztahujících se k práci zažít nepříjemné pocity v rukou, pažích, ramenou nebo na dalších částech těla. Pokud na sobě obsluha pozoruje symptomy jako např. trvající nevolnost, obtíže, bušení, bolest, brnění, hluchotu, pálení nebo ztuhlost, neměly by se tyto varovné příznaky ignorovat. Obsluha by je měla sdělit svému zaměstnavateli a konzultovat je s kvalifikovaným lékařem. Nepoužívejte dělicí kotouče. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jaký je na pneumatickém nářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět. Dbejte na to, aby samolepicí brusné listy byly na brusném talíři připevněny koncentricky.
A VAROVÁNÍ
Při smirkování, řezání, broušení, vrtání a podobných činnostech vznikající
prach může mít karcinogenní účinky, poškozovat plodiny nebo pozměňovat genetickou výbavu. Některé v tomto prachu obsažené látky jsou:
- olovo v barvách a lacích s obsahem olova;
- krystalický oxid křemičitý v cihlách, cementu a dalších zednických dílech;
- arzen a chromát v chemicky ošetřeném dřevu.
Riziko onemocnění závisí na tom, jak často jste těmto látkám vystaveni. Pro snížení nebezpečí byste měli pracovat pouze v dobře větraných prostorech s příslušným ochranným vybavením (např. se speciálně konstruovanými přístroji k ochraně dýchacího ústrojí, které odfiltrují i nejmenší částice prachu).
Při práci s určitými materiály mohou vznikat prach a výpary, které mohou vytvářet výbušné ovzduší. Při práci s pneumatickým nářadím mohou vznikat jiskry, které mohou tento prach nebo tyto výpary zapálit. Při práci na obrobku může vznikat další zatížení hlukem, kterému lze vhodnými opatřeními zamezit, jako např. používání izolačních materiálů při výskytu zvonivého hluku na obrobku. Disponuje-li pneumatické nářadí tlumičem hluku, je třeba vždy zajistit, aby byl při práci pneumatického nářadí na svém místě a nacházel se v dobrém pracovním stavu. Účinek vibrací může způsobit poškození nervů a poruchy krevního oběhu v rukou a pažích. Noste těsně přiléhající rukavice. Rukojeti pneumatického nářadí jsou díky proudění tlakového vzduchu studené. Teplé ruce jsou necitlivé vůči vibracím. Široké rukavice mohou být zachyceny rotujícími díly. Pokud zjistíte, že pokožka na Vašich prstech či rukou je necitlivá, brní, bolí nebo se zbarvuje do bíla, zastavte
práci pneumatickým nářadím, uvědomte Vašeho zaměstnavatele a konzultujte to s lékařem.
Držte pneumatické nářadí nepříliš pevným, ale spolehlivým úchopem při zachování potřebných reakčních sil ruky. Vibrace se mohou zesilovat, čím pevněji nářadí držíte. Pokud používáte univerzální otočné spojky (zubové spojky), musí být vloženy aretační kolíky. Používejte pojistku hadice Whipcheck kvůli poskytnutí ochrany pro případ selhání spojení hadice s pneumatickým nářadím nebo hadic mezi sebou. Nikdy nenoste pneumatické nářadí za hadici.
Symboly
Následující symboly mohou mít význam pro použití Vašeho pneumatického nářadí. Zapamatujte si prosím symboly a jejich význam. Správná interpretace symbolů Vám pomůže pneumatické nářadí lépe a bezpečněji používat.
Před sestavením, provozem, opravou, údržbou a výměnou dílů příslušenství, a také při práci v blízkosti pneumatického nářadí, čtěte a dbejte těchto upozornění.
Při nerespektování bezpečnostních upozornění a pokynů mohou být důsledkem závažná zranění.
Symbol Význam
| W | W a t t | V y k o |
| Nm Newtonmetr | Jednotka energia (kroutíciho momentu) | |
| kg | Kilogram | Hmota, hmotnost |
| Ibs | libra | |
| mm | Milimetr Délka | |
| min | Minuta | Čas, doba trvány |
| s | Sekunda | |
| \( min^{-1} \) | Otáčky nebo pohyby za minutu | Otáčky naprázdno |
| bar | bar | Tlak vzduchu |
| psi | libra na Čteverečné palec | |
| l/s | Litr za sekundu | Spotřeba vzduchu |
| cfm | kubická stopa za minutu | |
| dB Decibel | Uváděné mária relativní intensizty zvuku | |
| QC Rychlovýměnné sklícidlo | ||
| ○ | Symbol pro vnitřné šestihran | Nastrojový držák |
| ■ | Symbol pro vnéjné Čteřhran | |
| UNF | US jemný závit (Unified National Fine Thread Series) | |
| G | Trubkový závit | Připojavá závit |
| NPT | National pipe thread | |
Popis výrobku a specifikace
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Vyklopte prosím odklápěcí stranu se zobrazením pneumatického nářadí a nechte tuto stranu během čtení návodu k provozu otevřenou.
Určující použití
Pneumatické nářadí je určeno k broušení za sucha dřeva, umělé hmoty, kovu, tmelu a také lakovaných povrchů.
Číslování zobrazených komponent se vztahuje na zobrazení pneumatického nářadí na grafické straně.
1 Spínač 2 Výfuk vzduchu s tlumičem hluku 3 Připojovací hrdlo na přívod vzduchu 4 Hadicová vsuvka 5 Regulátor počtu otáček 6 Odsávací kryt 7 Stranový klíč (21 mm) 8 Podložka 9 Brusný talíř
10 Brusný list
11 Odsávání prachu 12 Spojka 13 Hadicová spona 14 Hadice přívodního vzduchu 15 Hadice výfukového vzduchu
Zobrazené nebo popsané příslušenství nepatří ke standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Prohlášení o shodě
Prohlašujeme na výhradní odpovědnost, že výrobek popsaný v části „Technické údaje“ splňuje všechna příslušná ustanovení směrnice 2006/42/ES včetně jejích změn a je v souladu s následujícími normami: EN ISO 11148-8.
Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY
Henk Becker
| Pneumatická excentrická bruska | ||||
| ObjednaciCIDSO 0607 350 ... | ...198 | ...199 | ...200 | |
| Počet otáček pri běhu naprázdno n3 | min-1 | 12000 | 12000 | 12000 |
| Zdvih | mm 2,5 5,0 2,5 | |||
| Ø brusného listu | mm 80 150 150 | |||
| Max. pracovní tlak na nástroji | bar | 6,3 | 6,3 | 6,3 |
| psi | 91 | 91 | 91 | |
| Prípojovác závit hadicové prípojky | 1/4" NPT | 1/4" NPT | 1/4" NPT | |
| Světlost hadice | mm 10 10 10 | |||
| Spotěba vžduchu pri běhu naprázdno | l/s | 8,3 | 8,5 | 8,5 |
| cfm | 17,6 | 18,0 | 18,0 | |
| Hmotnost podle EPTA-Procedure 01:2014 | kg | 0,62 | 0,68 | 0,72 |
| lbs | 1,3 | 1,5 | 1,5 | |
| Informace o hluku a vibracích | ||||
| Hodnoty hlucnosti zjištěny podle EN ISO 15744.Hluk pri práci může prěkročit 80 dB(A). Nostec chránice sluchu! | ||||
| Hlucnost pneumatického nářadi podle hodnocení Čini ty-picky: | ||||
| Hladina akustického tlaku LpA | dB(A) | 73 | 76 | 76 |
| Nejistota K | dB | 3 | 3 | 3 |
| Celkové hodnoty vibrací ďn (vektorový součet tři os) a nepřesnost K stanoveny podle EN 28927: | ||||
| a,h | m/s2 | < 2,5 | 3,1 | 3,1 |
| K | m/s2 | 1,5 | 1,5 | 1,5 |
Úroveň vibrací uvedená v těchto Pokynech byla změřena pomocí normované měřicí metody podle EN ISO 11148 a lze ji použít pro vzájemné porovnání pneumatického nářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití pneumatického nářadí. Pokud se ovšem bude pneumatické nářadí používat pro jiné práce, s odlišným příslušenstvím, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, kdy je pneumatické nářadí vypnuté nebo sice běží, ale fakticky se nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba pneumatického nářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
Připojení zdroje vzduchu (viz obr. A)
Dbejte na to, aby tlak vzduchu nebyl nižší než 6,3 bar (91 psi), protože pneumatické nářadí je dimenzované na tento provozní tlak.
Pro maximální výkon musí být zachovány hodnoty světlosti hadice a též připojovací závity, jak je uvedeno v tabulce „Technická data“. Pro zachování plného výkonu používejte pouze hadice do délky maximálně 4 m.
Přiváděný tlakový vzduch musí být bez cizích těles a vlhkosti, aby bylo pneumatické nářadí chráněno před poškozením, znečištěním a tvorbou rzi.
Upozornění: Je nutné použití úpravné jednotky tlakového vzduchu. Ta zaručuje bezvadnou funkci pneumatického nářadí.
Dbejte návodu k obsluze upravené jednotky.
Veškeré armatury, spojovací vedení a hadice musí být dimenzovány podle tlaku a potřebného množství vzduchu.
Zabraňte zúžení přívodních vedení, např. smáčknutím, zlomením nebo cloumáním!
Ve sporných případech zkontrolujte tlak na vstupu vzduchu pomocí manometru při zapnutém pneumatickém nářadí.
Připojení zdroje vzduchu na pneumatické nářadí
- Hadicovou vsuvku 4 našroubujte do připojovacího hrdla na přívodu vzduchu 3.
Aby se zabránilo poškození uvnitř uložených ventilových dílů, měli byste při zašroubovávání a vyšroubovávání hadicové vsuvky 4 podržet proti na vyčnívajícím hrdle přívodu vzduchu 3 pomocí stranového klíče (otvor klíče 19 mm).
- Nasaďte hadici přívodního vzduchu 14 s odpovídající spojkou 12 na hadicovou vsuvku 4.
Upozornění: Hadici přívodního vzduchu upevněte vždy nejprve na pneumatické nářadí, potom na upravenou jednotku.
Vedení výstupního vzduchu (viz obr. B)
Pomocí vedení výstupního vzduchu můžete odvést výfukový vzduch hadicí výfukového vzduchu pryč z Vašeho pracoviště a současně dosáhnout optimálního tlumení hluku. Mimoto zlepšíte pracovní podmínky, protože už nebude Vaše pracoviště kontaminováno vzduchem s obsahem oleje nebo zde nebude vířit prach, popř. piliny.
- Vyšroubujte ven tlumič hluku na výfuku vzduchu 2 a nahraďte jej hadicovou vsuvkou 4. - Povolte hadicovou sponu 13 hadice výfukového vzduchu 15 a hadici výfukového vzduchu upevněte na hadicové vsuvce 4 tím, že hadicovou sponu pevně utáhnete.
Výměna nástroje
Používejte pouze bezvadné, neopotřebované nasazovací nástroje. Vadné nasazovací nástroje se mohou například zlomit a vést k poraněním a věcným škodám.
- Před nasazením nového brusného listu odstraňte nečistotu a prach z brusného talíře 9, např. pomocí štětce. Povrch brusného talíře 9 sestává z tkaniny se suchým zipem; přilnutím suchého zipu můžete brusný list rychle a jednoduše upevnit.
- Brusný list 10 pevně přitlačte na spodní stranu brusného talíře 9. 0607350199|...200:Dbejte na to, aby výseky v brusném listu ležely přesně nad otvory v brusném talíři, aby bylo zaručeno optimální odsávání prachu.
Volba brusného listu
Podle opracovaného materiálu a požadovaného úběru povrchu jsou k dispozici různé brusné listy:
| Materiali Použití Zrinitost | ||||
| bestPaint | - Barva | K odbroušeni bary | hrubý 40 | |
| - Lak | 60 | |||
| - Plnivo | K broušeni prevednatisiraných barev (např. odstraněné tahu stětcem, kapek barvy a stékané barvy) | střední 80 | ||
| - Tmel | 100 | |||
| 120 | ||||
| Ke konečnému broušeni podkladů pro lakovány | jemný 180 | |||
| 240 | ||||
| 320 | ||||
| 400 | ||||
| expertWood | Expert for Wood | K prědBroušeni např. drsních, nehoblovaných trámů a prken | hrubý 40 | |
| - Veskeré dřevné materiály (např. tvrdé dřevo, měkké dřevo, dřevotřískové desky, stavební desky) | K rovinnému broušeni a ke srovnáni malých nerovností | střední 80 | ||
| 100 | ||||
| 120 | ||||
| Best for Wood | Ke konečnému a jemnému broušeni dřeva | jemný 180 | ||
| - Tvrdé dřevo | 240 | |||
| - Dřevotřískové desky | 320 | |||
| - Stavební desky | 400 | |||
| - Kovové materiály | ||||
| bestStone | - Autolak | Pro prědBroušeni | hrubý 80 | |
| - Kámen | Pro vybroušeni tvaru a straženi hran | střední 100 | ||
| - Mramor | 120 | |||
| - Žula | Pro jemné vybroušeni pri tvarovány jemný 180 | 240 | ||
| - Keramika | 320 | |||
| - Sklo | 400 | |||
| - Plexisklo | Pro lesklé vybroušeni a zaoblení hran | velmi | 600 | |
| -Umělé hmoty se skelný-mi vlákny | jemný | 1200 | ||
120| Česky
Volba brusného talíře
Podle aplikace lze pneumatické nářadí vybavit brusnými talíři různé tvrdosti:
- Brusný talíř zvláště měkký: vhodný pro leštění a citlivé broušení na klenutých plochách.
- Brusný talíř měkký: vhodný pro všechny brousicí práce, univerzálně použitelný.
- Brusný talíř tvrdý: vhodný pro vysoký brusný výkon na rovinných površích.
Upozornění: Poškozený brusný talíř 9 ihned vyměňte.
-Stáhněte brusný list 10.
- Vsuněte stranový klíč 7 pod výškově přestavitelný odsávací kryt 6 a stranovým klíčem pevně podržte brusné vřeteno. Vyšroubujte brusný talíř 9 proti směru hodinových ručiček z brusného vřetene. Odejměte podložku 8, umístěte ji na nový brusný talíř a ten i s podložkou zase ve směru hodinových ručiček našroubujte.
0607 350 199]... 200: Navíc lze použít druhou podložku 8, aby se excentrická bruska při aktivovaném odsávání prachu pevně nepřisála na obrobek.
Odsávání prachu/třísek
Prach materiálů, jako jsou nátěry obsahující olovo, některé druhy dřeva, minerálů a kovu, mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo osob v blízkosti.
Určité práce, jako je obrábění dubového nebo bukového dřeva, jsou považovány za karcinogenní, zvláště ve spojení s přísadami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smí opracovávat pouze specialista.
- Pokud možno používejte pro daný materiál vhodné odsávání prachu. - Pečujte o dobré větrání pracovního prostoru. - Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.
Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.
Broušení bez odsávání prachu (0 607 350 198)
- Používejte brusné listy bez děrování.
Externí odsávání (0 607 350 199|...200)
- Připojte odsávací hadici (příslušenství) přímo na odsávání prachu 11.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvláště zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.
Provoz
Uvedení do provozu
Pneumatické nářadí pracuje optimálně při pracovním tlaku 6,3 bar (91 psi), měřeno na výstupu vzduchu připojeném k pneumatickému nářadí.
Dříve než uvedete pneumatické nářadí do provozu, odstraňte seřizovací nástroje. Seřizovací nástroj, který se nachází v otáčivém dílu stroje, může vést ke zraněním.
Upozornění: Nerozběhne-li se pneumatické nářadí, např. po delší době klidu, přerušte zásobování vzduchem a několikrát otočte brusný talíř 9. Tím se odstraní přilnavé síly.
Kvůli úspoře energie zapínejte pneumatické nářadí pouze tehdy, když ho používáte.
- Pro zapnutí pneumatického nářadí stiskněte spínač 1 dolů a podržte jej během pracovního procesu stlačený. - Pro vypnutí pneumatického nářadí spínač 1 uvolněte.
Předvolba počtu otáček (viz obr. C)
Pomocí regulátoru počtu otáček 5 můžete i během provozu předvolit potřebný počet otáček.
- Pro maximální počet otáček odsuňte regulátor počtu otáček 5 od připojovacího hrdla 3.
- Pro minimální počet otáček přisuňte regulátor počtu otáček 5 k připojovacímu hrdlu 3.
Potřebný počet otáček je závislý na materiálu a pracovních podmínkách a lze jej zjistit praktickou zkouškou.
Pracovní pokyny
Než pneumatické nářadí odložíte, počkejte, až se dostane do stavu klidu. Dbejte na to, aby byly samolepicí brusné listy umístěny na brusném talíři soustředně. Při přerušení dodávky vzduchu nebo při redukovaném provozním tlaku pneumatické nářadí vypněte. Zkontrolujte provozní tlak a nastartujte znovu při optimálním provozním tlaku.
Náhle se vyskytující zatížení způsobuje silný pokles počtu otáček nebo zastavení, avšak nepoškodí motor.
Broušení ploch
Zapněte pneumatické nářadí, posaďte jej celou brousicí plochou na opracovaný podklad a pohybujte jím s mírným přítlakem po obrobku.
Výkon úběru a brusný obraz jsou určeny v podstatě volbou brusného listu, předvoleným počtem otáček a přítlakem.
Pouze bezvadné brusné listy přinášejí dobrý výkon broušení a šetří pneumatické nářadí.
Dbejte na rovnoměrný přítlak, abyste zvýšili životnost brusných papírů.
Nadměrné zvýšení přítlaku nevede k vyššímu výkonu broušení, nýbrž k silnějšímu opotřebení pneumatického nářadí a brusného listu.
Brusný list, který byl použit pro kov, už nepoužívejte pro jiné materiály.
Používejte pouze originální brusné příslušenství Bosch.
Hrubé broušení
Natáhněte brusný list hrubé zrnitosti. Pneumatické nářadí přitlačte jen lehce, takže běží vyšším počtem otáček a dosáhne se většího úběru materiálu.
Jemné broušení
Natáhněte brusný list jemnější zrnitosti. Pohybujte pneumatickým nářadím krouživě nebo střídavě v podélném a příčném směru po obrobku. Pneumatickým nářadím nepřetlačujte, aby se zabránilo probroušení opracovávaného obrobku, např. dýhy. Lehkým kolísáním přítlaku resp. změnou počtu otáček můžete redukovat otáčky brusného talíře, přičemž zůstane zachován excentrický pohyb. Po ukončení pracovního procesu pneumatické nářadí vypněte.
Údržba a servis
Údržba a čištění
Práce údržby a opravy nechte provést jen kvalifikovaným odborným personálem. Tím bude zajištěno, že pneumatické nářadí zůstane zachováno. Pravidelně měřte volnoběžné otáčky brusného vřetena. Pokud je naměřená hodnota vyšší než uvedené volnoběžné otáčky n₀ (viz „Technická data”), měli byste pneumatické nářadí nechat zkontrolovat v servisu Bosch. Při příliš vysokých otáčkách se může zlomit nástroj, při příliš nízkých otáčkách se snižuje pracovní výkon.
Autorizované servisní středisko Bosch provádí tyto práce rychle a spolehlivě.
Používejte výhradně originální náhradní díly Bosch.
Pravidelné čištění
- Pravidelně čistěte sítko přívodu vzduchu pneumatického nářadí. K tomu odšroubujte hadicovou vsuvku 4 a odstraňte částice prachu a nečistot ze sítka. Hadicovou vsuvku poté opět pevně zašroubujte. V tlakovém vzduchu obsažené částice vody a nečistot způsobují tvorbu rzi a vedou k opotřebení lamel, ventilů atd. Aby se tomu zabránilo, měli byste do přívodu vzduchu 3 nakapat několik kapek motorového oleje. Pneumatické nářadí opět připojte na zdroj vzduchu (viz "Připojení zdroje vzduchu", strana 118) a nechte jej 5–10 s běžet, zatímco vystupující olej pohlcujete hadříkem. Nebude-li pneumatické nářadí delší dobu potřeba, měli byste tento postup vždy provést.
Pravidelně opakovaná údržba
- Po prvních 150 provozních hodinách vyčistěte převodovku pomocí jemného rozpouštědla. Řiďte se upozorněními výrobce rozpouštědla k použití a likvidaci odpadu. Poté převodovku namažte speciálním převodovým tukem Bosch. Proces čištění opakujte pokaždé po 300 provozních hodinách od prvního vyčištění. Speciální převodový tuk (225 ml) Objednací číslo 360543009 Lamely motoru by měly být po pravidelné době zkontrolovány odborným personálem a případně vyměněny.
Mazání pneumatického nářadí, jež nepatří ke konstrukční řadě CLEAN
U všech pneumatických nářadí Bosch, jež nepatří do série CLEAN (speciální druh pneumatického motoru, který funguje s nemazaným tlakovým vzduchem), byste měli procházející tlakový vzduch trvale přimazávat olejovou mlhou. K tomu potřebnou jednotku úpravy tlakového vzduchu se nachází na pneumatické jednotce (bližší údaje k tomu obdržíte u výrobce kompresoru).
Pro přímé mazání pneumatického nářadí nebo přimíchávání na upravené jednotce byste měli používat motorový olej SAE 10 nebo SAE 20.
Příslušenství
O kompletním programu kvalitního příslušenství se můžete informovat na internetu na www.bosch-pt.com nebo u Vašeho odborného prodejce.
Zákaznická a poradenská služba
Při všech dotazech a objednávkách náhradních dílů je nutné prosím uvádět 10-místné objednací číslo podle typového štítku pneumatického nářadí.
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Mazací a čisticí látky ekologicky zlikvidujte. Dbejte zákonných předpisů. Lamely motoru zlikvidujte podle jejich povahy! Lamely motoru obsahují teflon. Nezahřívejte je nad 400 °C, jinak mohou vznikat zdraví škodlivé páry.
Pokud už není Vaše pneumatické nářadí upotřebitelné, dodejte jej prosím do recyklačního centra nebo jej odevzdejte prodejci, např. v autorizovaném servisním středisku Bosch.
Změny vyhrazeny.
122 | Slovensky
Slovensky
Bezpečnostné pokyny
Tieto bezpečnostné pokyny dobre uschovajte a odovzdajte ich obsluhujúcej osobe.
Bezpečnosť na pracovisku
Bezpečnosť ručného pneumatického náradia
Starostlivá manipulácia s pneumatickým náradím a jeho používanie
Na pevné uchytenie alebo na podopieranie obrobku používajte upínacie zariadenia alebo zverák. Ak budete pridržiavať obrobok rukou, alebo si ho pritláčať k telu, nebudete môcť ručné pneumatické náradie bezpečne obsluhovať. Ručné pneumatické náradie nikdy nepreťažujte. Používajte také pneumatické náradie, ktoré je určené pre
Slovensky | 123
daný druh práce. Pomocou vhodného pneumatického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné pneumatické náradie, ktoré má pokazený vypínač. Ručné pneumatické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a treba ho poslať do opravy. Predtým ako začnete vykonávať na náradí nastavovanie, vymieňať príslušenstvo a pred dlhším nepoužívaním náradia odpojte prívod tlakového vzduchu. Toto preventívne bezpečnostné opatrenie zabráni neúmyselnému spusteniu ručného pneumatického náradia. Nepoužívané ručné pneumatické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto pokyny. Ručné pneumatické náradie je nebezpečné vtedy, keď ho používajú neskúsené osoby. Ručné pneumatické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky ručného pneumatického náradia bezchybne fungujú, alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negatívne ovplyvňovať fungovanie ručného pneumatického náradia. Pred použitím ručného pneumatického náradia dajte poškodené súčiastky opraviť. Veľa pracovných úrazov bolo spôsobených nedostatočnou údržbou ručného pneumatického náradia. Ručné pneumatické náradie, príslušenstvo, pracovné nástroje atď. používajte podľa týchto pokynov. Pri práci zohľadnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Takýmto spôsobom sa v maximálnej možnej miere zredukuje produkovanie prachu, vibrácií a hluku. Ručné pneumatické náradie smú inštalovať a pripravovať, nastavovať alebo používať výlučne iba kvalifikovaní a zaškolení pracovníci. Na tomto ručnom pneumatickom náradí sa nesmú konať žiadne zmeny. Zmeny by mohli znížiť účinnosť bezpečnostných opatrení a zvýšiť riziko pre obsluhujúci personál.
Servis
Rucní pneumatické nářadí nechávejte opravovat pouze kvalifikovanému personálu, který používá originální náhradní součástky. Tím se zaručí, že bezpečnost ručního pneumatického nářadí zůstane zachována.
Bezpečnostní pokyny pro pneumatické excentrické brusky
| QC | Rychlovýmenné skl'učovadlo | |
| ○ | Symbol pre vnútorný šesthran | |
| ■ | Symbol pre vonkajší štvorhran | Skl'učovadlo |
| UNF | Americký jemný závit (Unified National Fine Thread Series) | |
| G NPT | Whitworthov závit National pipe thread (rúrkový závit NPT) | Pripojovací závit |
Upozornění: Použití jednotky úpravy tlakového vzduchu je nezbytné. Tato jednotka zajišťuje bezchybné fungování každého pneumatického nářadí.
Dodržujte návod k použití jednotky úpravy tlakového vzduchu (jednotky údržby).
Připojení tlakového vzduchu k ručnímu pneumatickému nářadí
Zašroubujte hadicový nástavec 4 do připojovacího nástavce přívodu vzduchu 3.
Abyste se vyhnuli poškozením součástek ventilů, které se nacházejí uvnitř pneumatického nářadí, měli byste při našroubování a vyšroubování hadicového nástavce 4 na připojovací nástavec přívodu vzduchu 3 přidržovat připojovací nástavec přívodu vzduchu pomocí vidlicového klíče (velikost klíče 19 mm).
Nasaďte hadici přívodního vzduchu 14 se zodpovídající spojkou 12 na hadicový nástavec 4.
Upozornění: Hadici přívodu tlakového vzduchu upevňujte vždy nejprve na pneumatické nářadí, a potom na jednotku úpravy tlakového vzduchu.
Z výstupu vzduchu odšroubujte tlumič hluku 2 a nahraďte ho hadicovým nástavcem 4.
Uvolněte hadicovou sponu vzduchu 15 a upevněte hadici spotřebovaného vzduchu nad hadicovým nástavcem 4 takovým způsobem, že hadicovou sponu pevně utáhnete.
Výměna nástroje
Vyhýbejte se usazování prachu na vašem pracovišti. Více druhů prachu se může lehce vznítit.
Broušení bez odsávání prachu (0 607 350 198)
Používejte brusné papíry bez perforace.
Připojte odsávací hadici (příslušenství) přímo na odsávací kanál 11.
- Chcete-li toto ruční pneumatické nářadí zapnout, zatlačte vypínač 1 směrem dolů a podržte jej ve stlačené poloze po celou dobu pracovního procesu.
Pro vypnutí ručního pneumatického nářadí uvolněte vypínač 1.
- BEZPEČNOSTNÍ UPOZORNĚNÍ
- VŠEOBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO PNEUMATICKÁ NÁŘADÍ
- VAROVÁNÍ
- BEZPEČNOST PRACOVIŠTĚ
- BEZPEČNOST PNEUMATICKÝCH NÁŘADÍ
- BEZPEČNOST OSOB
- PEČLIVÉ ZACHÁZENÍ A POUŽÍVÁNÍ PNEUMATICKÉHO NÁŘADÍ
- SERVIS
- BEZPEČNOSTNÍ POKYNY PRO PNEUMATICKÉ EXCENTRICKÉ BRUSKY
- A VAROVÁNÍ
- SYMBOLY
- POPIS VÝROBKU A SPECIFIKACE
- URČUJÍCÍ POUŽITÍ
- PROHLÁŠENÍ O SHODĚ
- MONTÁŽ
- PŘIPOJENÍ ZDROJE VZDUCHU (VIZ OBR. A)
- PŘIPOJENÍ ZDROJE VZDUCHU NA PNEUMATICKÉ NÁŘADÍ
- VEDENÍ VÝSTUPNÍHO VZDUCHU (VIZ OBR. B)
- VÝMĚNA NÁSTROJE
- VOLBA BRUSNÉHO LISTU
- ČESKY
- VOLBA BRUSNÉHO TALÍŘE
- ODSÁVÁNÍ PRACHU/TŘÍSEK
- BROUŠENÍ BEZ ODSÁVÁNÍ PRACHU (0 607 350 198)
- EXTERNÍ ODSÁVÁNÍ (0 607 350 199|...200)
- PROVOZ
- UVEDENÍ DO PROVOZU
- PŘEDVOLBA POČTU OTÁČEK (VIZ OBR. C)
- PRACOVNÍ POKYNY
- BROUŠENÍ PLOCH
- HRUBÉ BROUŠENÍ
- JEMNÉ BROUŠENÍ
- ÚDRŽBA A SERVIS
- ÚDRŽBA A ČIŠTĚNÍ
- PRAVIDELNÉ ČIŠTĚNÍ
- PRAVIDELNĚ OPAKOVANÁ ÚDRŽBA
- MAZÁNÍ PNEUMATICKÉHO NÁŘADÍ, JEŽ NEPATŘÍ KE KONSTRUKČNÍ ŘADĚ CLEAN
- PŘÍSLUŠENSTVÍ
- ZÁKAZNICKÁ A PORADENSKÁ SLUŽBA
- WWW.BOSCH-PT.COM
- CZECH REPUBLIC
- SLOVENSKY
- BEZPEČNOSTNÉ POKYNY
- BEZPEČNOSŤ NA PRACOVISKU
- BEZPEČNOSŤ RUČNÉHO PNEUMATICKÉHO NÁRADIA
- STAROSTLIVÁ MANIPULÁCIA S PNEUMATICKÝM NÁRADÍM A JEHO POUŽÍVANIE
- PŘIPOJENÍ TLAKOVÉHO VZDUCHU K RUČNÍMU PNEUMATICKÉMU NÁŘADÍ
Značka : BOSCH
Model : 0 607 350 199
Kategorie : Bruska
