HƯỚNG DẪN NGƯỜI DÙNG 0 607 350 199 BOSCH

Floor Jl. Let. Jend. TB Simatupang II S/06 Jakarta Selatan 12960 Indonesia Tel.: (021) 3005 6565 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Cara membuang Perkakas pakai udara bertekanan, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup. Buangkan bahan-bahan pelumas dan pembersih sesuai dengan upaya untuk melindungi lingkungan hidup. Taatilah peraturan-peraturan yang berlaku. Janganlah membuang lamela-lamela turbin secara sembarangan! Lamela-lamela turbin mengandung teflon. Janganlah memanaskannya sampai lebih dari 400 °C, karena bisa terjadi uap-uap yang merugikan kesehatan. Jika perkakas pakai udara bertekanan milik Anda tidak bisa digunakan lagi, serahkannya kepada satu pusat pendaur ulangan atau kepada agen penjualan, misalnya di satu Service Center Bosch yang resmi. Perubahan dapat terjadi tanpa pemberitahuan sebelumnya. OBJ_BUCH-1326-005.book Page 272 Monday, October 10, 2016 3:12 PMTiếng Việt | 273 Bosch Power Tools 1 609 92A 39N | (10.10.16) Tiếng Việt Các Nguyên Tắc An Toàn Nguyên Tắc An Toàn Chung Dành Cho Dụng Cụ Nén Khí Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các lời cảnh báo an toàn sau đây có thể bị tổn thương nghiêm trọng. Giữ lại tất cả các hướng dẫn để tham khảo về sau, và tạo điều kiện cho người v ận hành sẵn có để sử dụng. Khu vực làm việc an toàn Lưu ý đến các bề mặt có thể trở nên trơn trợt, phát sinh từ việc sử dụng máy, và các nguy hiểm do vấp phải dụng cụ nén khí hay vòi ống thủy lực. Trợt chân, vấp và té ngã là các lý do chính gây tổn thương ở nơi làm việc. Không vận hành dụng cụ nén khí ở môi trường cháy nổ, chẳng hạn như nơi có chất l ỏng dễ cháy, khí gas hay rác. Trong khi làm việc với vật gia công, các tia lửa bắn ra có thể làm rác bắt lửa hay ngún khói. Giữ cho trẻ em và người đứng gần cách xa khỏi nơi làm việc của bạn trong khi vận hành dụng cụ nén khí. Sự mất tập trung vì những người khác có thể gây cho bạn mất sự kiểm soát dụng cụ nén khí. Sự an toàn với dụng cụ nén khí Không bao giờ được hướng thẳng luồ ng hơi vào chính người bạn hay người khác gần bên, và đưa hơi lạnh tránh khỏi tay bạn. Hơi nén có thể gây ra các tổn thương nghiêm trọng. Kiểm tra các các phần đấu nối và đường cung cấp hơi. Tất cả các bộ bảo trì, bộ nối, và vòi ống phải đáp ứng các đặc tính kỹ thuật dưới hình thức áp suất và khối lượng khí. Áp suất quá thấp làm suy giảm sự hoạ t động của dụng cụ nén khí; áp suất quá cao có thể làm hư hại vật liệu và gây tổn thương cho chính mình. Bảo vệ vòi ống không bị thắt nút, nghẽn, dung môi làm tan, các cạnh bén. Giữ vòi ống cách xa nhiệt, dầu, và các bộ phận xoay. Thay ngay vòi ống bị hư hỏng. Một đường cung cấp hơi bị hỏng có thể gây vòi ống khí nén vung vẫy và có thể gây tổn thương cho chính mình. Bụi bị dấy tung hay các mả nh vụn có thể gây tổn thương mắt. Bảo đảm kẹp đàn hồi vòng luôn luôn được siết thật chặt. Kẹp đàn hồi vòng bị hư hại có thể làm mất kiểm soát hơi thoát ra ngoài. An toàn cá nhân Giữ tỉnh táo, biết rõ bạn đang làm gì, và suy xét hợp lý khi sử dụng dụng cụ nén khí. Không được sử dụng dụng cụ nén khí khi đang mệt mỏi hay đang bị ả nh hưởng của chất gây nghiện, rượu, hay dược phẩm. Một thoáng mất tập trung trong khi vận hành dụng cụ nén khí có thể gây tổn thương cho chính mình. Sử dụng trang thiết bị bảo hộ cá nhân. Luôn luôn mang kính bảo vệ mắt. Mang trang thiết bị bảo hộ cá nhân – như là mặt nạ phòng hơi độc, giày an toàn chống trượt, mũ bảo hộ hay bảo vệ thính giác – theo sự chỉ đạo của chủ sử dụng lao động của bạn hay tuân theo các điều khoản yêu cầu đối với công việc và sự bảo vệ sức khỏe, làm giảm nguy cơ gây tổn thương cho chính mình. Ngăn ngừa máy khởi động bất ngờ. Bảo đảm dụng cụ nén khí đã được tắt trước khi nối vào nguồn cung cấp hơi, nhấc máy lên hay di chuyển máy. Khi ngón tay của bạn ngáng trên công tắc Tắt/Mở khi di chuyển dụng cụ nén khí hay khi nối dụng cụ nén khí vào nguồn cung cấp hơi khi máy đang được mở, tai nạn có thể xảy ra. Tháo bất cứ dụng cụ điều chỉnh nào ra trước khi cho dụng cụ nén khí hoạt động. Chìa vặn đai ốc hay chìa vặn còn gắn dính trong bộ phận quay của dụng cụ nén khí có thể gây tổn thương cho chính mình. Không được với. Gi ữ tư thế đứng thích hợp và cân bằng trong mọi lúc. Điều này làm việc điều khiển dụng cụ nén khí được tốt hơn trong các tình huống bất ngờ. Ăn mặc phù hợp. Không mặc quần áo rộng thùng thình hay mang trang sức. Giữ tóc, quần áo và găng tay của bạn cách xa các bộ phận chuyển động. Quần áo rộng thùng thình, đồ trang sức hay tóc dài có thể bị quấn vào các bộ phậ n chuyển động. Nếu thiết bị có thiết kế cho phần nối các thiết bị hút bụi và thiết bị thu gom, bảo đảm các bộ phận này được đấu nối và sử dụng đúng cách. Sử dụng thiết bị hút bụi có thể làm giảm các nguy hiểm liên quan đến bụi. Không được hít trực tiếp khí thải. Tránh không để mắt phô trần với khí thải. Khí thải của dụ

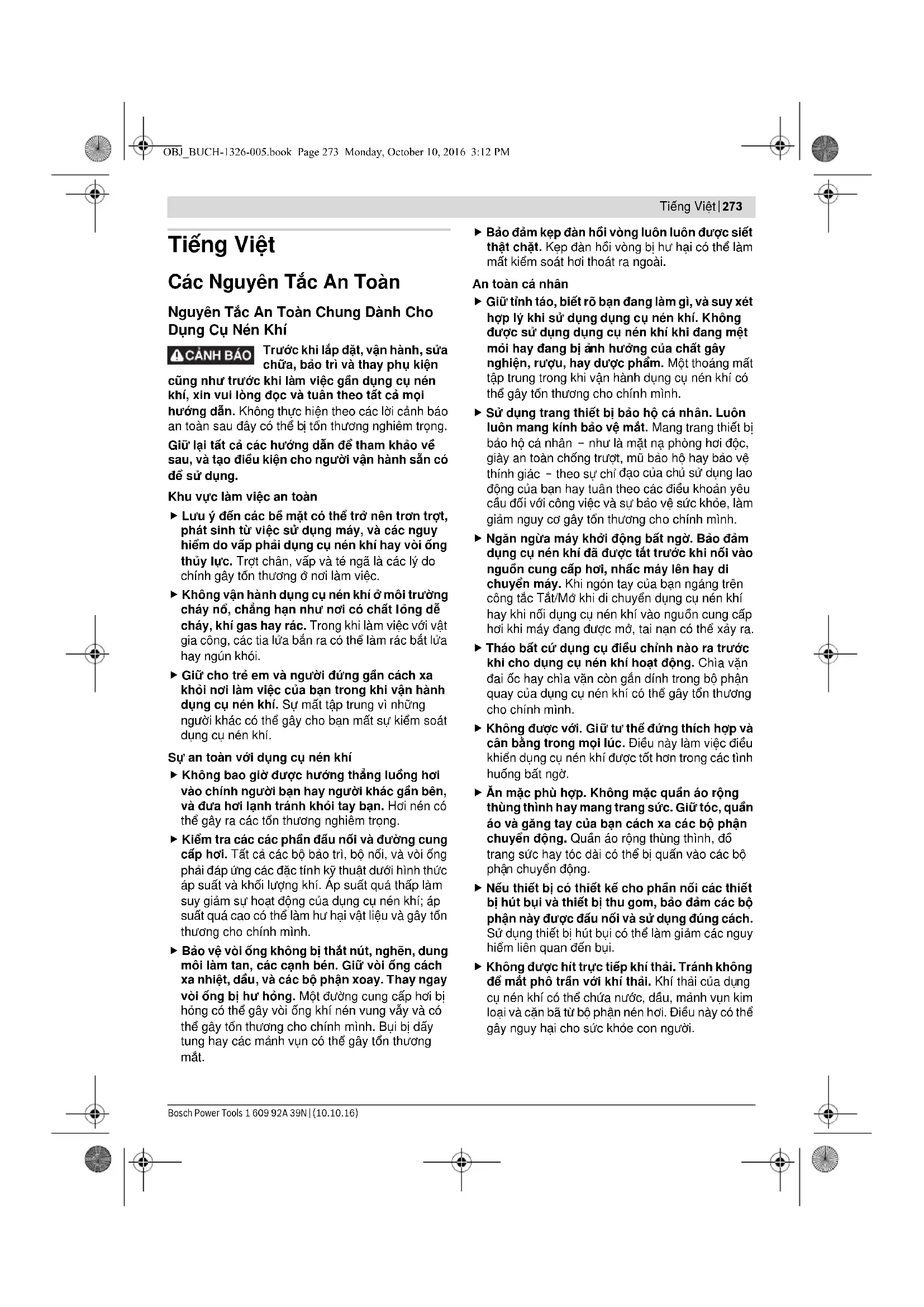

cụ nén khí có thể chứa nước, dầu, mảnh vụn kim loại và cặn bã từ bộ phận nén hơi. Điều này có thể gây nguy hại cho sức khỏe con người. OBJ_BUCH-1326-005.book Page 273 Monday, October 10, 2016 3:12 PM274 | Tiếng Việt 1 609 92A 39N | (10.10.16) Bosch Power Tools Sử dụng và chăm sóc dụng cụ nén khí Sử dụng các thiết bị kẹp hay mỏ cặp để giữ an toàn và chịu đỡ cho vật gia công. Giữ vật gia công bằng tay hay tỳ vào người sẽ không làm cho sự hoạt động của dụng cụ nén khí được an toàn. Không làm dụng cụ nén khí bị quá tải. Sử dụng dụng cụ nén khí theo công việc dự định của bạn. Dụng cụ nén khí đúng loại sẽ thực hiện công việc tốt và an toàn hơn ở tốc độ mà máy được thiết kế. Không sử dụng dụng cụ nén khí công tắc Tắt/mở bị hư hỏng. Một dụng cụ nén khí không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa. Tháo nguồn cung cấp hơi trước khi thực hiện bất cứ điều chỉnh, thay phụ kiện, hoặc không sử dụng đến trong một thời gian dài. Biện pháp an toàn này ngăn ngừa sự vô tình làm dụng cụ nén khí khởi động. Cất giữ dụng cụ nén khí không sử dụng đến ở nơi ngoài tầm với của trẻ em. Không cho phép những người không am hiểu dụng cụ nén khí hay không biết những hướng dẫn này sử dụng thi ết bị. Dụng cụ nén khí nguy hiểm khi nằm trên tay người sử dụng không có kinh nghiệm. Bảo trì dụng cụ nén khí cẩn thận. Kiểm tra sự sai lệch hay các bộ phận chuyển động bị tắc, bộ phận bị vỡ và tất cả các tình trạng khác có thể ảnh hưởng đến sự hoạt động của dụng cụ nén khí. Đưa các bộ phận bị hư hỏ ng đi sửa chữa trước khi sử dụng dụng cụ nén khí. Nhiều tai nạn xảy ra do sự bảo trì dụng cụ nén khí kém. Sử dụng dụng cụ nén khí, phụ kiện, dụng cụ ứng dụng v. v. dựa theo các hướng dẫn này. Hãy lưu ý đến điều kiện làm việc và các công việc sẽ thực hiện. Điều này làm giảm sự phát sinh bụi, sự rung và tiếng ồn đến mực độ lớn nhất. Dụng cụ nén khí nên được lắp đặt, điều chỉnh hay sử dụng dành riêng cho người vận hành có năng lực và có tay nghề. Không cải biến dụng cụ nén khí bằng bất cứ hình thức nào. Sự cải biến có thể làm giảm hiệu quả của các biện pháp an toàn, và làm tăng nguy cơ cho người vận hành. Bảo Trì Đưa dụng cụ nén khí của bạn đến thợ chuyên môn chỉ sử dụng phụ tùng cùng loại chính hãng để bảo trì và sửa chữa. Điều này sẽ đảm bảo sự an toàn của dụng cụ nén khí được giữ nguyên. Hướng dẫn an toàn cho máy mài bàn xoay khí nén Trong trường hợp vật gia công hay phụ kiện, hay ngay chính dụng cụ nén khí bị vỡ, các bộ phận có thể bắn tung ra chung quanh ở tốc độ cao. Trong thời gian vận hành, sửa chữa hay bảo trì và khi thay các phụ kiện trên dụng cụ nén khí, luôn luôn mang kính chống va đập bảo vệ mắt. Mức độ cần bảo vệ cần phải được lường định riêng cho từng ứng dụng. Mang nón bảo h ộ cứng khi thực hiện công việc phía trên đầu. Điều này tránh bị thương tích. Bố trí những người đứng xem ở khoảng cách an toàn ra xa khỏi nơi làm việc. Những ai đi vào khu vực làm việc phải có trang bị bảo hộ cá nhân. Mảnh vỡ của vật gia công hay những lưỡi cắt vỡ có khả năng văng ra và gây thương tích bên ngoài khu vực vận hành máy. Lưu ý! Dụng cụ ứng d ụng có thể trở nên nóng trong thời gian dụng cụ nén khí hoạt động kéo dài. Mang găng bảo vệ tay. Người vận hành và nhân viên bảo trì phải đầy đủ thể lực để xử lý kích thước, trọng lượng và lực của dụng cụ nén khí. Hãy sẵn sàng ứng phó với các động thái bất ngờ của dụng cụ nén khí có thể phát sinh do lực phản ứng hay sự vỡ của dụng cụ ứng dụng. Giữ chặt tay nắm trên dụng cụ nén khí và đặt tư thế thân thể bạn và hai cánh tay cho phép bạn cưỡng lại những động thái như vậy. Những sự phòng ngừa này có thể tránh bị tổn thương. Khi làm việc với dụng cụ nén khí, tạo tư thế đứng thỏa mái, giữ chắc dụng cụ và tránh các vị thế không thuận lợi hay những tư thế nh

vậy ở những nơi mà bạn khó giữ được sự thăng bằng. Đối với những công việc kéo dài, người vận hành phải thay đổi thế đứng hay tư thế, cách này giúp tránh được sự khó chịu và mệt mỏi. Trong trường hợp nguồn hơi cung cấp bị gián đoạn hay áp suất hoạt động giảm, tắt dụng cụ nén khí. Kiểm tra áp suất hoạt động và khởi động máy trở lại khi áp suất hoạt động ở mức tốt nhất. Chỉ sử dụng dầu nhờn khuyên dùng của Bosch. OBJ_BUCH-1326-005.book Page 274 Monday, October 10, 2016 3:12 PMTiếng Việt | 275 Bosch Power Tools 1 609 92A 39N | (10.10.16) Không được sử dụng phụ tùng đã bị hư hỏng. Trước mỗi lần sử dụng, hãy kiểm tra dụng cụ lắp vào xem có bị bong hay khiếm khuyết, mòn hoặc mòn quá mức hay không. Nếu dụng cụ điện hay phụ tùng bị rơi xuống, kiểm tra xem có hư hỏng hay lắp phụ tùng còn tốt nguyên vào. Sau khi kiểm tra và lắp phụ tùng vào, bố trí bản thân bạn và những người gần đó ra xa khỏi các điểm tiếp cận được của phụ tùng đang quay và cho dụng cụ điện của bạn chạy với tốc độ không tải tối đa trong một phút. Phụ tùng bị hỏng thường thì sẽ bị văng vỡ ra trong thời điểm kiểm tra này. Không bao giờ để tay của bạn gần các dụng ứng dụng quay. Bạn có thể gây tổ n thương cho chính mình. Hãy sử dụng các công cụ khí nén chứ không phải dụng cụ mài. Dĩa mài bị mòn và dụng cụ mài có thể không còn được ổn định. Công cụ khí nén có thể tích điện khi mài nhựa hoặc các vật liệu không dẫn điện khác. Khi sử dụng dụng cụ nén khí để thực hiện các hoạt động có liên quan đến công việc, người vận hành có thể cảm nhận các cả m giác khó chịu ở tay, cánh tay, hai vai, vùng cổ và các bộ phận cơ thể khác. Giả sử như người vận hành máy nhận thấy các triệu chứng như buồn nôn dai dẳng, khó chịu, tim đập mạnh, đau, ngứa ngáy, tê dại, bỏng rát hay tê cứng. Không được bỏ qua những cảnh báo này. Người vận hành máy nên thông báo cho người chủ sử dụng lao động của mình những triệu chứng này và đến gặp bác sĩ chuyên môn để khám. Không sử dụng lưỡi cắt. Tốc độ danh định của phụ tùng phải ít nhất là bằng với tốc độ tối đa được ghi trên dụng cụ nén khí. Phụ tùng chạy nhanh hơn tốc độ danh định của chúng có thể văng vỡ ra. Chú ý những tấm mài phải được gắn đồng tâm với dĩa mài. Bụi phát sinh trong quá trình chà nhám, cưa, mài, khoan và các hoạt động tươ ng tự có thể gây ung thư, sinh quái thai hay gây đột biến tế bào. Một số các độc chất có chứa trong các loại bụi này là: – Chì trong sơn chì và vẹt-ni; – Silic dioxyt kết tinh trong gạch, xi măng và các công trình nề khác; – Thạch tín và cromat trong hóa chất xử lý gỗ. Nguy cơ nhiễm bệnh tùy thuộc vào mức độ thường xuyên mà bạn phô nhiễm với các chất này. Để làm giảm nguy cơ, bạn chỉ nên làm việc ở trong những căn phòng được thông thoáng tốt, và với các trang thiết bị bảo hộ thích hợp (vd. với mặt nạ phòng hơi độc được thiết kế đặc biệt có thể lọc được dù là những hạt bụi nhỏ nhất). Khi xử lý các vật liệu cụ thể, bụi và hơi được giải phóng, có thể hình thành không khí dễ cháy. Khi làm việc với các dụng cụ khí nén, tia lửa điện được giải phóng và có thể kích l ửa ở bụi hoặc hơi. Khi làm việc với vật liệu gia công, tiếng ồn có thể phát sinh thêm. Điều này có thể tránh được thông qua các biện pháp thích hợp (vd. sử dụng vật liệu giảm chấn trong sự xuất hiện tiếng rít từ vật gia công). Khi dụng cụ nén khí được trang bị bộ giảm thanh, luôn luôn bảo đảm thiết bị này sẵn sàng và tình trạng hoạt động tốt khi vậ n hành dụng cụ nén khí. Sự tác động của sự rung có thể làm tổn thương thần kinh và làm rối loạn sự tuần hoàn của máu ở tay và cánh tay. Mang găng tay kín sát. Luồng khí nén làm cho tay nắm của dụng cụ nén khí lạnh. Bàn tay được giữ ấm thì ít nhạy cảm với sự rung. Găng tay rộng có thể bị các bộ phận chuyển động cuốn vào. Nếu bạn để ý da của các ngón tay bạ n hay bàn tay bắt đầu tê cứng, ngứa, đau hay chuyển tái nhợt, ngừng làm việc với dụng cụ nén khí, thông báo cho người chủ sử dụng lao động của bạn và đi khám bác sĩ. Nắm dụng cụ nén khí bằng tay nắm an toàn tuy nhiên không quá chặt, để tay thích ứng với lực phản ứng như yêu cầu. Sự rung có thể tăng cao khi bạn nắm càng chặt dụng cụ hơn. Khi s ử dụng khớp nối xoay phổ thông (khớp nối có ngạnh), cần có chốt cố định. Sử dụng dây giữ cố định vòi ống để bảo vệ không để đầu nối vòi ống hay sự nối giữa vòi ống với dụng cụ nén khí bị sút ra. Không bao giờ được nắm vòi ống để xách dụng cụ nén khí. OBJ_BUCH-1326-005.book Page 275 Monday, October 10, 2016 3:12 PM276 | Tiếng Việt 1 609 92A 39N | (10.10.16) Bosch Power Tools Các Biểu Tượng Ý nghĩa của các biểu tượng dưới đây chỉ dẫn cách sử dụng dụng cụ nén khí của bạn. Xin vui lòng ghi chú các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sự dụng dụng cụ nén khí hiệu quả và an toàn hơn. Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giựt, gây cháy và/hay bị thương tật nghiêm trọng. Xin vui lòng mở trang gấp có hình minh họa dụng cụ nén khí và để mở nguyên như vậy trong khi đọc các hướng dẫn sử dụng này. Dành Sử Dụng Cho Dụng cụ nén khí được thiết kế để chà khô gỗ, nhựa mủ, kim loại, chất trám, cũng như bề mặt có sơn phủ. Biểu trưng của sản phẩm Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của dụng cụ nén khí trên trang hình ảnh. 1 Công tắc Tắt/Mở 2 Đường thải hơi với bộ phận giảm thanh 3 Đầu nối đường dẫn hơi vào 4 Vòi nối hai đầu 5 Bộ phận điều tốc 6 Chụp hút 7 Chìa vặn miệng mở (21 mm) 8 Vòng đệm

Dĩa chà 10 Giấy nhám* 11 Bộ phận hút bụi 12 Khớp ly hợp* 13 kẹp đàn hồi vòng* 14 Vòi cung cấp hơi* 15 Vòi xả khí thải* *Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi. Biểu Tượng Ý Nghĩa Trước khi lắp đặt, vận hành, sửa chữa, bảo trì và thay phụ kiện cũng như trước khi làm việc gần dụng cụ nén khí, xin vui lòng đọc và tuân theo tất cả mọi hướng dẫn. Không thực hiện theo các cảnh báo an toàn và các hướng dẫn sau đây có thể bị tổn thương nghiêm trọng. WWatt (đơn vị điện năng) Công suất

Newton metre (đơn vị momen xoắ

Đơn vị đo năng lượng (lực xoắn)

lbs Kilogram Pounds Khối lượng, trọng lượng mm Millimet Chiều dài min

Phút Giây Chu kỳ, khoảng thời gian v/p Vòng quay hay chuyển động mỗi phút Tốc độ không tải bar psi bar số pounds cho mỗi inch vuông Áp suất khí l/s cfm Số lít cho mỗi giây feet khối/phút Sự tiêu thụ hơi dB Decibel Đơn vị đo tiếng động liên quan QC Mâm c ặp thay nhanh Phần lắp dụng cụ Biểu tượng dành cho ổ cắm sáu cạnh

Biểu tượng chỉ đầu truyền động vuông UNF Ren bước nhỏ US (Dòng Ren Bước Nhỏ Thống Nhất Quốc Gia)

NPT Ren Whitworth (hệ Anh) Ren ống tiêu chuẩn quốc gia Đường ren nối OBJ_BUCH-1326-005.book Page 276 Monday, October 10, 2016 3:12 PMTiếng Việt | 277 Bosch Power Tools 1 609 92A 39N | (10.10.16) Thông số kỹ thuật Độ rung ghi trong những hướng dẫn này được đo phù hợp với một trong những qui trình đo theo tiêu chuẩn EN ISO 11148 và có thể được sử dụng để so sánh với các động cơ khí nén. Nó cũng thích hợp cho việc đánh giá tạm thời áp lực rung. Độ rung này đại diện cho những ứng dụng chính của động cơ khí nén. Tuy nhiên nếu động cơ khí nén được dùng cho các ứng dụng khác, với những phụ tùng khác, hoặc bảo trì kém thì độ rung cũ ng có thể thay đổi. Điều này có thể làm tăng áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng. Để đánh giá chính xác áp lực rung cần phải tính toán những lần động cơ khí nén tắt hay bật nhưng không thực sự hoạt động. Điều này có thể làm giảm áp lực rung trong toàn bộ thời gian làm việc một cách rõ ràng. Thiết lập các biện pháp an toàn bổ sung để bảo vệ nhân viên vận hành trước ảnh hưở ng do rung, ví dụ như: Bảo trì động cơ khí nén và các phụ tùng thay thế, giữ ấm tay, thiết lập các qui trình làm việc. Công Bố Sự Đáp Ứng Các Tiêu Chuẩn Chúng tôi chịu trách nhiệm duy nhất tuyên bố, rằng sản phẩm được mô tả trong “Dữ liệu kỹ thuậ” phù hợp với tất cả các quy định có liên quan trong các hướng dẫn 2006/42/EG bao gồm cả các thay đổi của các hướng dẫn này và thống nhất với các quy chuẩn sau đây: EN ISO 11148-8. Hồ sơ kỹ thuật (2006/42/EC) tại: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Máy nén khí chà rung tròn ngẫu nhiên Mã số máy 0 607 350 ... ... 198 ... 199 ... 200 Tốc độ không tải n

v/p 12000 12000 12000 Nhịp chạy mm 2,5 5,0 2,5 Giấy nhám Ø mm 80 150 150 Áp suất làm việc tối đa đối với dụng cụ bar psi 6,3

Kích cỡ ren của vòi nối

1/4" NPT 1/4" NPT 1/4" NPT

Đường kính trong vòi ống mm 10 10 10 Sự tiêu thụ hơi khi không tải l/s cfm 8,3 17,6 8,5 18,0 8,5 18,0 Trọng lượng theo Qui trình EPTA-Procedure 01:2014 (chuẩn EPTA 01:2014)

lbs 0,62 1,3 0,68 1,5 0,72 1,5 Thông tin về Tiếng ồn/Độ rung Giá trị phát thải tiếng ồn được xác minh phù hợp với EN ISO 15744. Mức ồn khi hoạt động có thể vượt quá 80 dB(A). Hãy đeo thiết bị bảo vệ tai! Mức ồn định mức A của dụng cụ khí nén thường như sau: Mức áp suất âm thanh L

Hệ số bất định K dB(A)dB

Tổng giá trị độ rung a

(tổng ba trục véc-tơ) và tính không ổn định K được xác định dựa theo EN 28927:

< 2,5 1,5 3,1 1,5 3,1 1,5 Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS OBJ_BUCH-1326-005.book Page 277 Monday, October 10, 2016 3:12 PM278 | Tiếng Việt 1 609 92A 39N | (10.10.16) Bosch Power Tools Sự lắp vào Nối Nguồn Cung Cấp Hơi (xem hình A) Hãy chú ý rằng, áp suất không khí không được nhỏ hơn 6,3 bar (91 psi), bởi vì dụng cụ khí nén sẽ được hiển thị cho áp suất vận hành này. Để đạt được hiệu suất tối đa, đường kính trong của vòi ống cũng như ren nối phải phù hợp với các tiêu chí được liệt kê trong bảng “Thông số kỹ thuật”. Để duy trì toàn hiệu suất, chỉ được sử dụng các vòi ống có chiều dài tối đ a là 4 mét. Nguồn khí nén cung cấp phải không được có hơi ẩm và các vật từ ngoài lẫn vào để bảo vệ dụng cụ nén khí không bị hỏng, dơ bẩn, và rỉ sét. Ghi Chú: Việc sử dụng thiết bị bảo dưỡng khí nén là cần thiết. Việc này bảo đảm cho dụng cụ nén khí hoạt động trong điều kiện tốt nhất. Tuân thủ các hướng dẫn cách sử dụng thiết b ị bảo dưỡng. Tất cả phụ kiện lắp ráp, ống nối, và vòi ống phải được định cỡ để đáp ứng đúng yêu cầu về áp suất và khối lượng hơi. Tránh sự làm nghẽn hẹp đường cung cấp hơi do bị:

v. d. kẹp, thắt nút, hoặc căng dãn ra!

Trong trường hợp không biết chắc, hãy đo áp suất bằng một áp kế ngay tại đường c ấp hơi trong lúc dụng cụ nén khí đang hoạt động. Nối Nguồn Cấp Hơi Vào Dụng Cụ Nén Khí – Vặn khớp nối máy 4 vào trong đầu nối ống dẫn hơi vào 3. Để tránh hư hỏng cho các bộ phận bên trong van của dụng cụ, bạn phải sử dụng một chìa vặn mở miệng (cỡ 19 mm) để chịu lực phản hồi ngay tại đầu ch ặn ngoài của đầu nối của đường dẫn hơi vào 3 khi bắt vít/tháo vít khớp nối máy 4. – Nối ống cấp khi 14 vào các khớp nối thích hợp 12 trên các kết nối ống 4. Ghi Chú: Luôn luôn nối ống dẫn hơi vào dụng cụ nén khí trước, sau đó vào thiết bị bảo dưỡng. Dường Xả Hơi (xem hình B) Với đường dẫn khí thải, khí thải có thể được dẫn thông qua một vòi ống dẫn khí thải ra khỏi nơi gia công của bạn, đồng thời, có thể làm giảm tiếng động/tạo được sự yên lặng tốt nhất. Thêm vào đó, điều kiện làm việc của bạn được tốt hơn, vì nơi gia công của bạn không bị hơi dầu nhớt làm ô nhiễm hay quấy tung bụi, m ạt dăm lên. – Tháo bộ phận giảm thanh nằm ở cửa thải hơi 2 và thay vào bằng vòi nối hai đầu 4. – Nới lỏng kẹp đàn hồi vòng 13 của vòi ống xả khí thải 15, gắn vòi ống xả khí thải vào vòi nối hai đầu 4 và siết chặt kẹp đàn hồi vòng lại. Thay Dụng Cụ Chỉ sử dụng dụng cụ đầu gài còn tốt nguyên, chưa bị mòn. Dụng cụ đầu gài có khuyết tật có thể bị bể, ví dụ, và gây ra thương tích hay hư hỏng. Thay Giấy Nhám – Khi lắp giấy nhám mới vào, làm sạch bụi hay dăm vụn ra khỏi dĩa chà 9, e. g., bằng chổi cọ. Bề mặt của dĩa chà 9 phải vừa vặn với phần lắ p khóa dán dành cho loại giấy nhám có khóa dán để thay lắp dễ và nhanh. – Căng giấy nhám 10 thật chặc xuống cạnh đáy của dĩa chà 9. – 0 607 350 199|... 200: Hãy lưu ý các lỗ tròn trên giấy nhám phải được đặt chồng lên trên các lỗ tròn trên dĩa chà; điều này bảo đảm cho việc hút bụi đạt được hiệu quả tốt nhất. Chọn Loại Giấy Nhám Tùy theo loại vật liệu gia công và tốc độ để chà bong tróc vật liệu theo yêu cầu, trên thị trường hiện có các chủng loại giấy nhám như vậy: Vật liệu Ứng Dụng Kích cỡ hạt – Sơn – Vẹc-ni – Hợp chất độn – Chất trám Chà cho bong tróc sơn thô 40

Để chà lớp sơn lót (vd., để xóa đường sọc của cọ, sơn đọng giọt và sơn chảy nhễu) trung bình

Chà hoàn thiện sơn lót trước khi sơn phủ mịn180

OBJ_BUCH-1326-005.book Page 278 Monday, October 10, 2016 3:12 PMTiếng Việt | 279 Bosch Power Tools 1 609 92A 39N | (10.10.16) Chọn Lựa Dĩa Chà Tùy theo loại hình ứng dụng, dụng cụ nén khí có thể lắp vào dĩa chà có các độ cứng khác nhau: – Dĩa chà, cực mềm: Thích hợp để đánh bóng và chà vật dễ bị trầy xước, kể cả lên trên bề mặt lồi lõm. – Dĩa chà mềm: Thích hợp cho mọi loại chà, và mọi mục đích sử dụng thông thường. – Dĩa chà cứng: Thích hợp cho việc gia công chà vớ

năng suất cao trên các bề mặt phẳng. Thay Dĩa Chà Ghi Chú: Thay dĩa chà 9 bị hỏng ngay lập tức. – Lấy giấy nhám 10 ra. – Tra chìa vặn miệng mở 7 vào bên dưới chụp hút điều chỉnh được 6 và giữ trục máy chà đứng cố định bằng chìa vặn miệng mở. – Tháo dĩa chà 9 ra khỏi trục máy mài bằng cách vặn ngược chiều kim đồng hồ . Tháo vòng đệm 8 ra, và lắp lên dĩa chà mới. Lắp dĩa chà mới cùng với vòng đệm lên trên trục máy mài và vặn vào theo chiều kim đồng hồ. 0 607 350 199|... 200: Ta có thề sử dụng thêm vòng đệm thứ hai 8 để phụ trợ cho máy chà nhám rung tròn ngẫu nhiên không bị dính chặt vào vật gia công khi bộ phận hút bụi hoạt động. Hút Dăm/Bụi Mạt bụi từ các vật liệu được sơn phủ ngoài có chứa chì trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chạm hay hít thở các bụi này có thể làm người sử dụng hay đứng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hô hấp. Một số mạt bụi cụ thể, ví dụ như bụi g ỗ sồi hay đấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng. – Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu. – Tạo không khí thông thoáng nơi làm việc. – Khuyến nghị nên mang mặt n ạ phòng độc có bộ lọc cấp P2. Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công. Tránh không để rác tích tụ tại nơi làm việc. Rác có thể dễ dàng bắt lửa. Chà không hút bụi (0 607 350 198) – Sử dụng giấy nhám không lỗ. Máy Hút Bụi Ngoài (0 607 350 199|... 200) – Nối vòi hút (phụ kiện) trực tiếp vào bộ phận hút bụi

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công. Expert for Wood – Tất cả các nguyên vật liệu bằng gỗ (vd., gỗ cứng, gỗ mềm, ván ép, ván xây dựng) Best for Wood – Gỗ cứng – Ván dăm (ván okal) – Ván xây dựng – Vật liệu Kim loại Để chà thô, vd. xà rầm bào sơ, sần nhám và ván tấm thô 40

Chà bề mặt và tẩy xóa các khuyết tật nhỏ trung bình

Để chà hoàn thiện và chà bóng gỗ mịn180

– Sơn Dùng Cho Ôtô – Công trình nề, đá – Đá Cẩm Thạch – Đá Granit – Gốm – Thủy Tinh – Thủy Tinh Plêxi – Sợi thủy tinh nhựa Giai đoạn trước khi chà thô 80 Để tạo dáng và chà cạnh viền trung bình

Để chà hoàn thiện và định dáng mịn180

Để chà bóng và bo tròn cạnh Rất mịn600

Vật liệu Ứng Dụng Kích cỡ hạt OBJ_BUCH-1326-005.book Page 279 Monday, October 10, 2016 3:12 PM280 | Tiếng Việt 1 609 92A 39N | (10.10.16) Bosch Power Tools Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng. Hướng Dẫn Vận Hành Đưa vào họat động Dụng cụ khí nén làm việc với áp suất tối ưu 6,3 bar (91 psi), áp suất này được đo tại cửa dẫn không khí trên dụng cụ khí nén mở. Lấy mọi dụng cụ điều chỉnh ra khỏi dụng cụ nén khí trước khi khởi động máy. Một dụng cụ điều chỉnh còn lắp trong bộ phận của dụng cụ đang quay có thể gây thương tích. Ghi Chú: Khi dụng cụ nén khí không kh ởi động được ví dụ, sau khi không sử dụng trong một thời gian dài. Tháo phần cung cấp hơi, và xoay tròn dĩa chà 9 vài lần. Cách này giải quyết được lực bám dính. Để tiết kiệm năng lượng, bạn chỉ bật dụng cụ khí nén khi cần sử dụng. – Để mở dụng cụ nén khí, nhấn công tắc Tắt/Mở 1 xuống và tiếp tục giữ nhấn trong suốt quá trình làm việ

– Để tắt máy dụng cụ nén khí, thả công tắc Tắt/Mở ra 1. Chọn Trước Tốc Độ (xem hình C) Tốc độ mong muốn có thể chỉnh đặt trước bằng bộ phận điều tốc 5 (ngay cả khi máy đang hoạt động). Tốc độ muốn có theo yêu cầu tùy thuộc vào loại nguyên vật liệu và điều kiện thi công, và có thể xác định được thông qua thử nghiệm cụ thể. Hướng Dẫn Sử Dụng Luôn luôn đợi cho dụng cụ nén khí đã hoàn toàn ngừng hoạt động trước khi đặt xuống. Hãy lưu ý khi dán giấy nhám loại tự dán dính, giấy nhám phải được dán đồng tâm lên trên dĩa chà. Trong trường hợp nguồn hơi cung cấp bị gián đoạn hay áp suất hoạt động giảm, tắt dụng cụ nén khí. Kiểm tra áp suất hoạt động và khởi động máy trở lại khi áp suất hoạt độ ng ở mức tốt nhất. Sự quá tải làm cho dụng cụ nén khí bị dừng lại hay giảm tốc độ cũng sẽ không làm cho mô-tơ bị hỏng. Chà Bề Mặt – Cho dụng cụ nén khí hoạt động, đặt máy với toàn bộ bề mặt chà lên trên bề mặt được gia công, và di chuyển lên khắp bề mặt vật gia công với lực áp vào máy vừa phải. Công suất chà và hình dạng chà chủ yế u được quyết định bằng việc chọn lựa giấy nhám, tốc độ chọn trước và áp lực chà. Chỉ có loại giấy nhám thích hợp mới đạt được năng suất chà tốt và làm cho thời gian sử dụng dụng cụ nén khí được bền hơn. Hãy lưu ý việc đặt lực áp lên máy để chà phải đồng đều; điều này làm tăng độ bền của giấy nhám. Tăng áp l ực chà quá mức không làm tăng cao năng suất chà, nhưng trái lại, lại làm cho dụng cụ nén khí và giấy nhám bị mòn nhiều hơn. Giấy nhám đã được dùng để chà kim loại không nên sử dụng để chà các loại vật liệu khác. Chỉ nên sử dụng các phụ kiện chà nhám chính hãng Bosch. Chà Thô – Lắp giấy nhám loại có hạt to vào. – Chỉ áp một lực vừa phải lên dụng cụ nén khí để cho máy hoạt động đượ c ở tốc độ cao hơn, và đạt được hiệu suất chà lớn hơn. Chà Mịn – Lắp giấy nhám loại có hạt nhỏ mịn vào. – Bằng lực áp vừa phải, di chuyển dụng cụ nén khí theo hình tròn hay chà theo chiều ngang rồi dọc, chuyển đổi qua lại lên khắp vật gia công. Không được kéo nghiêng dụng cụ nén khí, để tránh chà xuyên qua bề mặt vật gia công (vd. khi chà lớp phủ ngoài). Bằng cách thay đổi nhẹ áp lực chà hay thay đổi tốc độ, tốc độ của dĩa chà có thể bị giảm xuống, trong khi chuyển động tròn không đồng tâm vẫn được giữ nguyên. – Sau khi hoàn tất các công đoạn làm việc, hãy tắt dụng cụ nén khí. Bảo Dưỡng và Bảo Quản Bảo Dưỡng Và Làm Sạch Chỉ nhờ chuyên viên có tay nghề bảo dưỡng và sửa chữa. Với cách thức này, ta có thể bảo đảm sự an toàn của dụng nén khí được giữ nguyên. Thường xuyên đo tốc độ rỗi của trục mài. Nếu giá trị đo được cao hơn tốc độ rỗi đã cho n

(xem “Dữ Liệu Kỹ Thuật”), vui lòng liên hệ trung tâm bảo trì của Bosch để kiểm tra các dụng cụ khí nén. Trong trường hợp tốc độ rỗi quá cao, dụng cụ lắp vào có thể bị vỡ ở tốc độ quá thấp làm giảm hiệu suất làm việc. – Để cótốc độ tối đa, đẩy bộ phận điều tốc 5 ra khỏi đầu nối d ẫn hơi vào 3. – Để cótốc độ tối thiểu, đẩy bộ phận điều tốc 5 về phía đầu nối dẫn hơi vào 3. OBJ_BUCH-1326-005.book Page 280 Monday, October 10, 2016 3:12 PMTiếng Việt | 281 Bosch Power Tools 1 609 92A 39N | (10.10.16) Mọi trung tâm phục vụ khách hàng Bosch có thể thực hiện công việc này một cách đáng tin và nhanh chóng. Chỉ sử dụng phụ tùng thay thế chính hãng Bosch. Làm Vệ Sinh Định Kỳ – Thường xuyên làm sạch lưới lọc ở đường dẫn hơi vào. Để thực hiện, tháo khớp nối hai đầu 4 và rũ bụi và các chất bẩn ra khỏi lưới lọc. Sau đó gắn chặt khớp nối hai đầu vào như c

– Nước và các chất bẩn trong hơi nén có thể hình thành cứt sắt và làm nghẽn cánh quạt, van, v.v. Để ngăn ngừa điều này, nên nhỏ vào đường dẫn hơi vào một vài giọt nhớt động cơ 3. Nối lại dụng cụ nén khí vào nguồn cung cấp hơi (xem “Nối Nguồn Cung Cấp Hơi”, trang 278) và để cho dụng cụ chạy trong 5 –10 giây đồng thời dùng một miếng giẻ thấ m dầu bị chảy ra. Nếu dụng cụ nén khí không được sử dụng đã lâu, việc bôi trơn này phải luôn được thực hiện. Bảo Trì Định Kỳ – Dùng dung môi loại nhẹ rửa sạch hộp truyền động sau 150 giờ chạy đầu tiên. Làm theo hướng dẫn cách sử dụng và thải bỏ dung môi của nhà sản suất. Dùng dầu bôi trơn hộp truyền động của Bosch để bôi trơ n hộp truyền động. Qui trình bôi trơn được thực hiện lại cho mỗi 300 giờ sau lần bảo dưỡng hộp truyền động đầu tiên. Mỡ đặc biệt dùng cho hộp truyền động (225 ml) Mã số máy 3 605 430 009 – Phải nhờ thợ chuyên môn kiểm tra định kỳ quạt gió của mô-tơ và, nếu cần, thay mới. Bôi trơn Dụng cụ Nén khí loại không thuộc Dòng Sản Phẩm CLEAN Tất cả d ụng cụ nén khí Bosch không nằm trong dòng máy CLEAN (một số loại mô-tơ gió đặt biệt vận hành bằng khí nén không có dầu bôi trơn), cần có một lượng nhỏ dầu bôi trơn pha trộn vào trong luồng hơi của khí nén. Cần có ống tra dầu vào khí nén được lắp đặt ở thiết bị bảo dưỡng nối với dụng cụ nén khí (xin liên hệ với nhà sản xuất máy nén khí để biết thêm chi tiết). Để bôi trơn tr ực tiếp dụng cụ nén khí hay khi tiếp thêm dầu nhờn cho bộ lọc/thiết bị điều tiết-bôi trơn, hãy sử dụng dầu máy loại SAE 10 hay SAE 20. Phụ kiện Về chương trình phụ tùng chất lượng, bạn có thể được thông tin qua internet tại địa chỉ www.bosch-pt.com hoặc tại đại lý chuyên trách. Dịch Vụ Sau Khi Bán và Dịch Vụ Ứng Dụng Để tìm hiểu thông tin và đặt hàng phụ tùng, xin vui lòng viết đủ 10 con số đã được ghi trên nhãn của dụng cụ nén khí. Bộ phận phục vụ hàng sau khi bán của chúng tôi sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chi tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây: www.bosch-pt.com Bộ phận dị ch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng. Việt Nam Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN Tầng 10,194 Golden Building 473 Điện Biên Phủ Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh Việt Nam Tel.: (08) 6258 3690 Ext 413 Fax: (08) 6258 3692 hieu.lagia@vn.bosch.com www.bosch-pt.com Thải bỏ Dụng cụ nén khí, phụ kiện, và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường. Tuân thủ mọi qui định có thể thực hiện được cho môi trường khi thải bỏ mỡ và dung môi đã qua sử dụng. Thải bỏ quạt gió mô-tơ một cách thích hợp! Quạt gió mô-tơ có chứa chất Teflon. Không được đốt nóng quá 400 °C, bởi vì việc này có thể dẫn đến việc hình thành các lo ại khí độc. Nếu dụng cụ nén khí của bạn không sử dụng được nữa, hãy gửi về trung tâm xử lý dụng cụ phế thải hoặc gửi trả cho người bán hàng của bạn – ví dụ, một trung tâm bảo trì do Bosch ủy nhiệm. Được quyền thay đổi nội dung mà không phải thông báo trước. OBJ_BUCH-1326-005.book Page 281 Monday, October 10, 2016 3:12 PM282 | 3 609 929 39N | (10.10.16) Bosch Power Tools
