РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 0 607 350 199 BOSCH

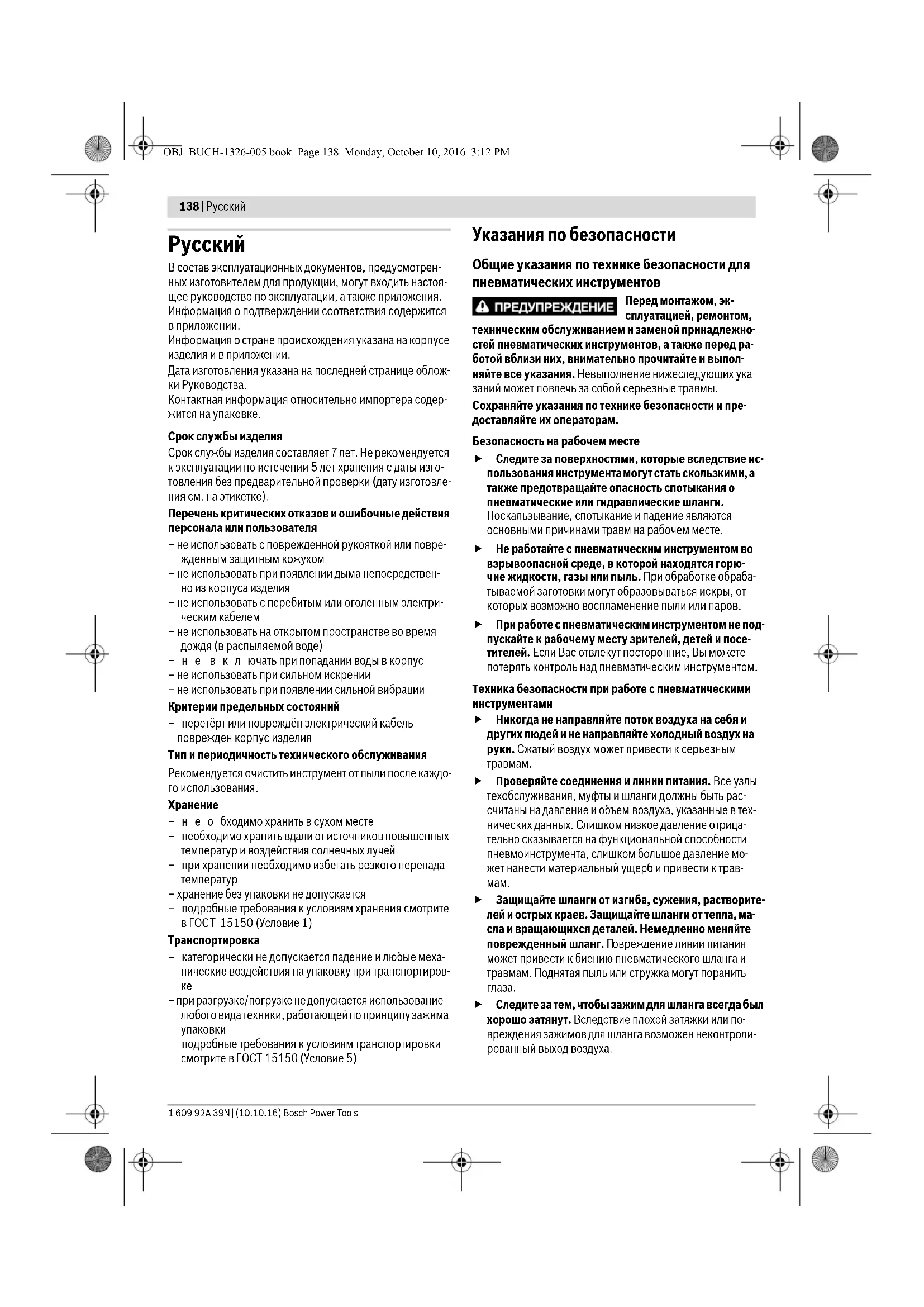

В состав эксплуатационных документов, предусмотрен- ных изготовителем для продукции, могут входить настоя- щее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице облож- ки Руководства. Контактная информация относительно импортера содер- жится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изго- товления без предварительной проверки (дату изготовле- ния см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать с поврежденной рукояткой или повре- жденным защитным кожухом – не использовать при появлении дыма непосредствен- но из корпуса изделия – не использовать с перебитым или оголенным электри- ческим кабелем – не использовать на открытом пространстве во время дождя (в распыляемой воде) –не включать при попадании воды в корпус – не использовать при сильном искрении – не использовать при появлении сильной вибрации Критерии предельных состояний – перетёрт или повреждён электрический кабель – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждо- го использования.

–необходимо хранить в сухом месте –необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей –при хранении необходимо избегать резкого перепада

– хранение без упаковки не допускается –подробные требования к условиям хранения смотрите

Т 15150 (Условие 1) Транспортировка –категорически не допускается падение и любые меха- нические воздействия на упаковку при транспортиров-

– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима

–подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5) Указания по безопасности Общие указания по технике безопасности для пневматических инструментов Перед монтажом, эк- сплуатацией, ремонтом, техническим обслуживанием и заменой принадлежно- стей пневматических инструментов, а также перед ра- ботой вблизи них, внимательно прочитайте и выпол- няйте все указания. Невыполнение нижеследующих ука- заний может повлечь за собой серьезные травмы. Сохраняйте указания по технике безопасности и пре- доставляйте их операторам. Безопасность на рабочем месте Следите за поверхностями, которые вследствие ис- пользования инструмента могут стать скользкими, а также предотвращайте опасность спотыкания о пневматические или гидравлические шланги. Поскальзывание, спотыкание и падение являются основными причинами травм на рабочем месте. Не работайте с пневматическим инструментом во взрывоопасной среде, в которой находятся горю- чие жидкости, газы или пыль. При обработке обраба- тываемой заготовки могут образовываться искры, от которых возможно воспламенение пыли или паров. При работе с пневматическим инструментом не под- пускайте к рабочему месту зрителей, детей и посе- тителей. Если Вас отвлекут посторонние, Вы можете потерять контроль над пневматическим инструментом. Техника безопасности при работе с пневматическими инструментами Никогда не направляйте поток воздуха на себя и других людей и не направляйте холодный воздух на руки. Сжатый воздух может привести к серьезным

Проверяйте соединения и линии питания. Все узлы техобслуживания, муфты и шланги должны быть рас- считаны на давление и объем воздуха, указанные в тех- нических данных. Слишком низкое давление отрица- тельно сказывается на функциональной способности пневмоинструмента, слишком большое давление мо- жет нанести материальный ущерб и привести к трав-

Защищайте шланги от изгиба, сужения, растворите- лей и острых краев. Защищайте шланги от тепла, ма- сла и вращающихся деталей. Немедленно меняйте поврежденный шланг. П овреждение линии питания может привести к биению пневматического шланга и травмам. Поднятая пыль или стружка могут поранить

Следите за тем, чтобы зажим для шланга всегда был хорошо затянут. Вследствие плохой затяжки или по- вреждения зажимов для шланга возможен неконтроли- рованный выход воздуха. OBJ_BUCH-1326-005.book Page 138 Monday, October 10, 2016 3:12 PMРусский | 139 Bosch Power Tools 1 609 92A 39N | (10.10.16) Безопасность людей Будьте внимательны, следите за тем, что Вы делае- те, и продуманно подходите к работе с пневматиче- ским инструментом. Не работайте с пневматиче- ским инструментом в усталом состоянии или если Вы находитесь под влиянием наркотиков, спиртных напитков или лекарств. Минутная невнимательность при работе с пневматическим инструментом может привести к серьезным травмам. Одевайте рабочую одежду и обязательно надевайте защитные очки. Индивидуальные средства защиты, такие как защита органов дыхания, защитная несколь- зящая обувь, защитная каска или наушники, – в зави- симости от инструкций работодателя или требований техники безопасности или санитарных норм – снижают риск травм. Избегайте непреднамеренного включения. Перед тем, как подключить пневматический инструмент к источнику воздуха, поднять или перенести его, убе- дитесь в том, что пневматический инструмент вы- ключен. Переноска пневматического инструмента с пальцем на выключателе или подключение включенно- го пневматического инструмента к источнику воздуха могут привести к несчастным случаям. Перед включением пневматического инструмента уберите настроечные инструменты. Настроечный инструмент, находящийся во вращающейся детали пневматического инструмента, может стать причиной

Не переоценивайте себя. Всегда занимайте устой- чивое положение и сохраняйте равновесие. Устойчи- вое положение и соответствующее положение тела по- зволят Вам лучше сохранять контроль над пневматиче- ским инструментом в неожиданных ситуациях. Носите подходящую одежду. Не носите просторную одежду и украшения. Держите волосы, одежду и ру- кавицы на расстоянии от вращающихся деталей. Просторная одежда, украшения и длинные волосы мо- гут попасть во вращающиеся детали. Если предусмотрена возможность монтажа устройств для отсоса и сбора пыли, проверьте пра- вильность их подключения и использования. Ис- пользование таких устройств сокращает риск возник- новения опасных ситуаций из-за пыли. Не вдыхайте напрямую отработанный воздух. Избе- гайте попадания отработанного воздуха в глаза. От- работанный воздух, выходящий из пневматического инструмента, может содержать воду, масло, металли- ческие частички и загрязнения из компрессора. Это чревато ущербом для здоровья. Правильное обращение с пневматическим инструмен- том и его использование Используйте зажимные устройства или тиски для закрепления или подпорки обрабатываемого мате- риала. Придерживая обрабатываемую деталь рукой или прижимая ее к телу, нельзя обеспечить безопа- сность при работе с пневматическим инструментом. Не перегружайте пневматический инструмент. Ис- пользуйте пневматический инструмент, который специально предназначен для Вашего вида работ. Подходящий пневматический инструмент работает лучше и надежнее в указанном для него диапазоне

Не используйте пневматический инструмент с по- врежденным выключателем. Пневматический ин- струмент, который не включается или не выключается, опасен и требует ремонта. Отключайте подачу воздуха перед настройкой ин- струмента, заменой принадлежностей или если Вы долгое время не будете его использовать. Эта мера предосторожности предотвращает непреднамеренное включение пневматического инструмента. Храните неиспользуемые пневматические инстру- менты в недоступном для детей месте. Не разре- шайте пользоваться пневматическим инструмен- том лицам, которые не знакомы с ним или не читали настоящих инструкций. Пневматические инструмен- ты опасны в руках неопытных лиц. Тщательно ухаживайте за пневматическим инстру- ментом. Следите за тем, чтобы подвижные детали инструмента работали исправно и не заедали и что- бы детали, которые могут влиять на работу пневма- тического инструмента, не были сломаны или по- вреждены. Перед использованием пневматическо- го инструмента поврежденные детали необходимо отремонтировать. Множество несчастных случаев происходит по причине плохого ухода за пневматиче- ским инструментом. Используйте пневматический инструмент, принад- лежности к нему, сменные рабочие инструменты и т. д. в соответствии с настоящими указаниями. Учи- тывайте при этом условия и специфику выполняе- мой работы. Это поможет максимально снизить обра- зование пыли, вибрацию и шум. Настраивать, регулировать и использовать пневма- тические инструменты разрешается только квали- фицированным и обученным операторам. Вносить изменения в пневматический инструмент запрещается. Подобные изменения могут снизить эф- фективность мер по технике безопасности и повысить риск для оператора.

Ремонт Вашего пневмоинструмента поручайте только квалифицированному персоналу и только с использованием оригинальных запчастей. Этим обеспечивается безопасность пневмоинструмента в дальнейшем. Указания по технике безопасности для пневма- тических эксцентриковых шлифмашин В случае поломки обрабатываемой заготовки, при- надлежности или самого пневматического инстру- мента обломки могут разлетаться с высокой скоро-

OBJ_BUCH-1326-005.book Page 139 Monday, October 10, 2016 3:12 PM140 | Русский 1 609 92A 39N | (10.10.16) Bosch Power Tools При эксплуатации, а также во время ремонта, техоб- служивания и замены принадлежностей пневмати- ческого инструмента всегда обязательно носите противоударные защитные очки. Необходимая сте- пень защиты определяется для каждого отдельного случая использования инструмента конкретно.

При выполнении работ над головой надевайте защит-

Таким образом, вам удастся избежать травм. Следите за тем, чтобы другие лица находились на безопасном расстоянии от зоны работы. Каждый, кто заходит в рабочую зону, должен иметь на себе индивидуальные средства защиты. Обломки заго- товки или поломанных отрезных дисков могут отлететь и стать причиной телесных повреждений также и за пределами непосредственной рабочей зоны.

Осторожно! При длительной эксплуатации пневмати- ческого инструмента сменный рабочий инструмент может нагреваться. Одевайте защитные перчатки. Оператор и обслуживающий персонал должны быть в соответствующей физической форме, необходи- мой для работы с пневматическим инструментом данного размера, веса и мощности.

Будьте готовы к неожиданным движениям пневмоин- струмента, вызванным реактивными силами или по- ломкой сменного рабочего инструмента. Крепко дер- жите пневматический инструмент и приведите корпус и руки в такое положение, при котором Вы сможете противодействовать этим движениям. Эти меры пре- досторожности помогут предотвратить травмы. Для работы с этим пневматическим инструментом примите удобную позу, следите за стойким положе- нием тела и избегайте неудобных поз или поз, в ко- торых сложно удерживать равновесие. При продол- жительной работе оператор должен менять положе- ние тела во избежание неудобства и усталости. При перебоях с подачей воздуха и при уменьшении рабочего давления выключите пневматический ин- струмент. Проверьте рабочее давление и опять вклю- чите инструмент, когда рабочее давление снова будет оптимальным. Используйте только рекомендованные фирмой Bosch смазочные вещества.

Не используйте поврежденную рабочую оснастку. Каждый раз перед работой проверяйте рабочую оснастку на предмет сколов и трещин, а также сильно- го износа. В случае падения пневматического инстру- мента или рабочей оснастки проверьте их на предмет возможных повреждений, используйте только непо- врежденную рабочую оснастку. После проверки и монтажа рабочей оснастки Вы и находящиеся побли- зости люди должны держаться вне плоскости враще- ния рабочей оснастки; включите электроинструмент на 1 минуту на максимальную частоту вращения.

врежденная рабочая оснастка, как правило, ломается в течение этого пробного отрезка времени. Никогда не подносите руку к вращающемуся смен- ному рабочему инструменту. Вы можете пораниться. Не используйте пневматический инструмент без шлифовального материала. Иначе опорная шлифо- вальная тарелка износится и шлифовальный материал нельзя будет надежно закрепить. При шлифовании пластмасс или прочих непроводя- щих материалов возможен электростатический раз- ряд на пневматическом инструменте. Во время работы с пневматическим инструментом у оператора могут возникать неприятные ощущения в кистях, руках, плечах, шее или других частях тела. Оператору нельзя игнорировать такие симптомы, как напр., длительное недомогание, появление жа- лоб, учащенное сердцебиение, боли, зуд, глухота, жжение или онемение. Оператор должен сообщить об этом работодателю и обратиться за квалифици- рованной медицинской консультацией. Не используйте отрезные круги. Допустимое число оборотов рабочего инструмента должно быть не менее указанного на пневмоинстру- менте максимального числа оборотов. Оснастка, вращающаяся с большей, чем допустимо скоростью, может разорваться и разлететься в пространстве. Следите за тем, чтобы самоклеющиеся шлифоваль- ные листы были расположены на опорной шлифо- вальной тарелке концентрично. Пыль, которая образует- ся при обработке нажда- ком, распиливании, шлифовке, сверлении и подобных работах, может быть канцерогенной, вредной для пло- да или изменять генетический материал. В частности, пыль может содержать следующие вещества: – свинец в красках и лаках; –кристаллический кремнезем в кирпиче, цементе и прочих материалах, которые применяются при кла- дочных работах; –мышьяк и хроматы в обработанной химикатами дре-

Риск заболевания зависит от того, как часто Вы подверга- лись воздействию этих веществ. Для уменьшения опасно- сти необходимо работать в хорошо проветриваемых по- мещениях и одевать соответствующие средства защиты (напр., специальный респиратор, который отфильтровы- вает мельчайшие частицы пыли). При работе с определенными материалами может образовываться пыль и пары, которые могут обра- зовывать взрывоопасную атмосферу. При работе с пневматическим инструментом могут образовываться искры, от которых возможно воспламенение пыли или

При работе с заготовкой могут возникнуть дополни- тельные шумы, которые можно предотвратить при помощи соответствующих мер, напр., путем исполь- зования изоляционных материалов для защиты от дребезжания во время контакта с заготовкой. Если пневматический инструмент оснащен глушите- лем, всегда проверяйте его наличие на своем месте и исправное рабочее состояние. OBJ_BUCH-1326-005.book Page 140 Monday, October 10, 2016 3:12 PMРусский | 141 Bosch Power Tools 1 609 92A 39N | (10.10.16) Вибрация может вредно воздействовать на нервы и кровообращение кистей и рук. Одевайте плотно облегающие перчатки. Из-за пото- ка воздуха рукоятки пневматических инструментов мо- гут охлаждаться. Теплые руки менее подвержены влия- нию вибрации. Широкие перчатки могут попадать во вращающиеся детали. Если кожа на пальцах или кистях немеет, зудит, бо- лит или бледнеет, прекратите работу с пневматиче- ским инструментом, сообщите об этом работодате- лю и обратитесь к врачу. Держите пневматический инструмент не слишком крепко, но уверенно в соответствии с силами реак- ции руки. Чем крепче Вы держите инструмент, тем больше может усилиться вибрация. Если используются универсальные вращающиеся сочленения (кулачковые муфты), необходимо уста- навливать стопорные штифты. Используйте предо- хранительный тросик для шланга во избежание на- рушения соединения шланга с пневматическим ин- струментом или нарушения соединения шлангов между собой. Никогда не переносите пневматический инструмент

Следующие символы могут иметь значение для использо- вания Вашего пневмоинструмента. Запомните, пожалуй- ста, эти символы и их значение. Правильное толкование символов поможет Вам лучше и надежнее работать с этим пневмоинструментом. Описание продукта и услуг Прочтите все указания и инструкции по технике безопасности. Упущения в отно- шении указаний и инструкций по технике безопасности могут стать причиной пораже- ния электрическим током, пожара и тяже-

Пожалуйста, откройте раскладную страницу с иллюстра- циями пневмоинструмента и оставляйте ее открытой пока Вы изучаете руководство по эксплуатации. Применение по назначению Пневматический инструмент предназначен для сухого шлифования древесины, пластмассы, металла, шпаклев- ки и поверхностей с лакокрасочным покрытием. Изображенные составные части Нумерация представленных компонентов выполнена по изображению пневмоинструмента на странице с иллю-

1 Выключатель 2 Отверстие для выхода воздуха с глушителем 3 Присоединительный штуцер на входе воздуха 4 Шланговый ниппель 5 Регулятор числа оборотов 6 Вытяжной колпак 7 Вилочный гаечный ключ (21 мм) 8 Подкладная шайба 9 Опорная шлифовальная тарелка 10 Шлифовальная шкурка* Символ Значение Перед монтажом, эксплуатацией, ремонтом, техническим обслужи- ванием и заменой принадлежно- стей пневматических инструмен- тов, а также перед работой вблизи них, внимательно прочитайте и вы- полняйте все указания. Невыполне- ние нижеследующих инструкций и указаний по технике безопасности может повлечь за собой серьезные

Вт Ватт Мощность Нм Ньютон-метр Единица энергии (крутящий момент)

число оборотов или движений в минуту Число оборотов холостого хода bar psi

cfm литры в секунду кубические футы в минуту Потребление воздуха дБ децибелы

QC Быстросменный патрон

Обозначение внутреннего шестигран-

Символ наружного четырехгранника UNF стандарт точной резьбы

(Единый национальный эталон точной обработки

NPT резьба Уитворта национальный стандарт трубной резьбы США Присоединительная

Символ Значение OBJ_BUCH-1326-005.book Page 141 Monday, October 10, 2016 3:12 PM142 | Русский 1 609 92A 39N | (10.10.16) Bosch Power Tools 11 Пылеотсасывающее устройство 12 Муфта* 13 Зажим для шланга* 14 Шланг подачи воздуха* 15 Шланг отработанного воздуха* *Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принад- лежностей Вы найдете в нашей программе принадлежностей. Заявление о соответствии Мы заявляем с полной ответственностью, что описанный в разделе «Teхнические данные» продукт полностью соот- ветствует всем положениям директивы 2006/42/EС, включая ее изменения, и нормам: EN ISO 11148-8. Техническая документация (2006/42/EС): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Технические данные Указанный в настоящих инструкциях уровень вибрации измерен по методике измерения, прописанной в стандар- те EN ISO 11148, и может быть использован для сравне- ния пневматических инструментов. Он пригоден также для предварительной оценки вибрационной нагрузки. Уровень вибрации указан для основных видов работы с пневматическим инструментом. Однако если пневматиче- ский инструмент будет использован для выполнения дру- гих работ, с различными принадлежностями, с приме- нением сменных рабочих инструментов, не предусмо- тренных изготовителем, или техническое обслуживание не будет отвечать предписаниям, то уровень вибрации мо- жет быть иным. Это может значительно повысить вибраци- онную нагрузку в течение всей продолжительности рабо-

Для точной оценки вибрационной нагрузки в течение определенного временного интервала нужно учитывать также и время, когда пневматический инструмент выклю- чен или, хотя и включен, но не находится в работе. Это мо- жет значительно сократить нагрузку от вибрации в расче- те на полное раб очее время. Предусмотрите дополнительные меры безопасности для защиты оператора от воздействия вибрации, например: техническое обслуживание пневматического инструмен- та и сменной рабочей оснастки, меры по поддержанию рук в тепле, организация технологических процессов. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ECS Пневматическая эксцентриковая шлифмашина Товарный № 0 607 350 ... ... 198 ... 199 ... 200 Число оборотов холостого хода n

мм 2,5 5,0 2,5 Ø шлифовальной шкурки мм 80 150 150 Макс. рабочее давление на сменном рабочем инструменте бар psi 6,3

Присоединительная резьба шлангового штуцера

1/4" NPT 1/4" NPT 1/4" NPT

Внутренний диаметр шланга мм 10 10 10 Расход воздуха на холостом ходу л/с cfm 8,3 17,6 8,5 18,0 8,5 18,0 Вес согласно EPTA-Procedure 01:2014

lbs 0,62 1,3 0,68 1,5 0,72 1,5 Данные по шуму и вибрации Значения звуковой эмиссии определены в соответствии с EN ISO 15744. Уровень шума во время работы может превышать 80 дБ(A). Одевайте средства защиты органов слуха! А-взвешенный уровень шума от пневмоинструмента составляет обычно: уровень звукового давления L

Суммарная вибрация a

(векторная сумма трех направлений) и погрешность K определены в соответствии с EN 28927:

Подключение к источнику сжатого воздуха (см. рис. А) Следите за тем, чтобы давление воздуха было не меньше 6,3 бар (91 psi), т.к. пневматический ин- струмент рассчитан на это рабочее давление. Для достижения максимальной мощности необходимо вы- держивать для внутреннего диаметра шланга и присоеди- нительной резьбы значения, приведенные в таблице «Технические данные». Для сохранения полной мощности пользуйтесь шлангами с длиной не более 4 м. Для защиты пневмоинструмента от повреждений, загряз- нения и образования коррозии подаваемый сжатый воз- дух должен быть очищен от посторонних частиц и влаги. Указание: Необходимо применять блок воздухо- подготовки. Он обеспечивает безупречную функцию пневмоинструмента. Соблюдайте руководство по эксплуатации блока воздухо- подготовки. Все управляющие элементы, соединительные линии и шланги должны быть рассчитаны на необходимое давле- ние и объемный расход воздуха. Предотвращайте сужения подводящих линий, например, в результате пережатия, перегибов или растягивания! При возникновении сомнений следует измерить давление манометром на входе включенного пневмоинструмента. Присоединение питания сжатым воздухом к пневмо- инструменту – Ввинтите шланговый ниппель 4 в присоединительный штуцер на входе воздуха 3. Для предотвращения повреждений внутренних частей вентиля пневмоинструмента следует при ввертывании и вывертывании шлангового ниппеля 4 удерживать присоединительный штуцер входа воздуха 3 гаечным ключом (зев 19 мм). – Наденьте шланг для подачи воздуха 14 с подходящей муфтой 12 на ниппель 4. Указание: Всегда закрепляйте шланг подачи воздуха сна- чала на пневмоинструменте и затем на блоке воздухопод-

Отвод отработанного воздуха (см. рис. В) Через компоненты для отвода отработанного воздуха Вы можете отводить отработанный воздух по шлангу от Ваше- го рабочего места при одновременном оптимальном глу- шении выхлопа. Кроме того, этим улучшаются Ваши рабо- чие условия, так как Ваше рабочее место больше не за- грязняется воздухом с содержанием масла и в воздух не поднимается пыль и стружка. – Выкрутите глушитель из отверстия для выхода воздуха 2 и поставьте на его место шланговый ниппель 4. – Ослабьте хомут 13 шланга для отработанного воздуха 15 и закрепите шланг для отработанного воздуха на шланговом ниппеле 4, туго затянув шланговый хомут. Замена рабочего инструмента Применяйте только безупречные, не изношенные рабочие инструменты. Поврежденные рабочие ин- струменты могут, например, поломаться и привести к травмам и материальному ущербу. Замена шлифовальной шкурки – Перед установкой новой шлифовальной шкурки удали- те загрязнения и пыль с опорной шлифовальной тарел- ки 9, напр., кисточкой. Поверхность опорной шлифовальной тарелки 9 выпол- нена из липучей ткани, чтобы можно было быстро и удоб- но заменять шлифовальные шкурки, оснащенные липуч-

– Прижмите шлифовальную шкурку 10 плотно к нижней стороне опорной шлифовальной тарелки 9. – 0 607 350 199|... 200: Для обеспечения оптимальной вытяжки пыли следите за тем, чтобы отверстия в шли- фовальной шкурке совпадали с отверстиями на шли- фовальной тарелке. Выбор шлифовальной шкурки В зависимости от обрабатываемого материала и нужной производительности шлифования в распоряжении имеются раз- личные шлифовальные шкурки: Материал Применение Зернистость

– Наполнитель – Шпаклевка Для сошлифовывания краски грубая 40

Для шлифования грунтовочной краски (например, удаление следов от кисти, каплей краски и подте-

Для окончательной шлифовки грунтовки перед лакированием мелкая 180

OBJ_BUCH-1326-005.book Page 143 Monday, October 10, 2016 3:12 PM144 | Русский 1 609 92A 39N | (10.10.16) Bosch Power Tools Выбор опорной шлифовальной тарелки В зависимости от области применения пневматический инструмент может работать со шлифовальными тарелка- ми различной твердости: – Экстра мягкая опорная шлифовальная тарелка: для по- лирования и аккуратного шлифования, включая и вы- пуклых поверхностей. – Мягкая опорная шлифовальная тарелка: используется универсально для любых шлифовальных работ. – Твердая шлифовальная тарелка: обеспечивает высо- кую производительность работы при обработке пло- ских поверхностей. Замена опорной шлифовальной тарелки Указание: Немедленно меняйте поврежденную опорную шлифовальную тарелку 9. –Снимите шлифовальную шкурку 10. –Вставьте вилочный гаечный ключ 7 под регулируемый по высоте вытяжной колпак 6 и придержите шлифо- вальный шпиндель с помощью вилочного гаечного

–Снимите шли фовальную тарелку 9 со шлифовального шпинделя, поворачивая ее против часовой стрелки. Возьмите подкладную шайбу 8, положите ее на новую шлифовальную тарелку и снова накрутите ее вместе с подкладной шайбой по часовой стрелке. 0 607 350 199|... 200: Используйте дополнительно вто- рую подкладную шайбу 8, чтобы при включенном отсосе пыли эксцентриковая шлифмашина не присосалась к за-

Отсос пыли и стружки Пыль некоторых материалов, как напр., красок с содержанием свинца, некоторых сортов древесины, минералов и металлов, может быть вредной для здоро- вья. Прикосновение к пыли и попадание пыли в дыха- тельные пути может вызвать аллергические реакции и/или заболевания дыхательных путей оператора или находящегося вблизи персонала. Определенные виды пыли, напр., дуба и бука, считают- ся канцерогенными, особенно совместно с присадка- ми для обработки древесины (хромат, средство для за- щиты древесины). Материал с содержанием асбеста разрешается обрабатывать только специалистам. – По возможности используйте пригодный для мате- риала пылеотсос. – Хорошо проветривайте рабочее место. – Рекомендуется пользоваться респираторной ма- ской с фильтром класса Р2. Соблюдайте действующие в Вашей стране предписа- ния для обрабатываемых материалов. Избегайте скопления пыли на рабочем месте. Пыль может легко воспламеняться. Шлифование без пылеотсасывающего устройства (0 607350 198) – Используйте неперфорированные шлифовальные

Внешняя система пылеотсоса (0 607 350 199|... 200) – Подключите шланг отсоса (принадлежности) непо- средственно к пылеотсасывающему устройству 11. Пылесос должен б ыть пригоден для обрабатываемого ма-

Применяйте специальный пылесос для отсасывания осо- бо вредных для здоровья видов пыли – возбудителей ра- ка или сухой пыли. Expert for Wood – Все древесные материалы (например, твердые и мягкие древесные породы, стружеч- ные плиты, строительные

Best for Wood – Твердая древесина – Древесно-стружечная плита – Строительные плиты –Металлические материалы Для предварительного шлифования, например, нестроганных балок и досок грубая 40

Для плоского шлифования и для выравнивания небольших неровностей средняя 80

Для окончательного и тонкого шлифования

– Плексиглас –Стеклопластики Для предварительного шлифования грубая 80 Для профильного шлифования и скругления

Для тонкого шлифования профилей мелкая 180

Шлифование до блеска и округление кромок

Пневматический инструмент работает оптимально при ра- бочем давлении 6,3 бар (91 psi), измеренном на входе воздуха при включенном пневматическом инструменте. Перед включением пневмоинструмента уберите установочный инструмент. Установочный инстру- мент, находящийся во вращающейся части пневмоин- струмента, может привести к травмам. Указание: Если, напр., после длительной паузы, пневма- тический инструмент не включается, перекройте подачу воздуха и несколько раз переверните шлифовальную та- релку 9. Этим снимается адгезия. В целях экономии энергии включайте пневматический ин- струмент, только когда Вы работаете с ним. – Для включения пневматического инструмента при- жмите выключатель 1 вниз и удерживайте его нажатым во время выполнения рабочей операции. – Для выключения отпустите выключатель 1. Настройка числа оборотов (см. рис. С) С помощью регулятора числа оборотов 5 Вы можете вы- бирать необходимое число оборотов даже и на ра

щем инструменте. Необходимое число оборотов зависит от материала и ра- бочих условий и может быть определено пробным шлифо-

Указания по применению Прежде чем положить пневматический инструмент, подождите, пока он полностью не остановится. Следите за тем, чтобы самоклеющиеся шлифоваль- ные шкурки были расположены на шлифовальной тарелке концентрично. При перебоях с подачей воздуха и при уменьшении рабочего давления выключите пневматический ин- струмент. Проверьте рабочее давление и опять вклю- чите инструмент, когда рабочее давление снова будет оптимальным. Резкие нагрузки, вызывающие падение числа оборотов или останов инструмента, не наносят вреда мотору. Шлифование поверхностей –Включите пневматический инструмент, приставьте его всей шлифовальной поверхностью к обрабатываемой поверхности и ведите им с умеренным нажатием по за-

Продуктивность работы и характер шлифованной повер- хности зависят, в основном, от выбранной шлифовальной шкурки, установленного числа оборотов и силы нажатия. Только безупречные шлифовальные шкурки обеспечива- ют высокую производительность шлифования и щадят пневматический инструмент. Следите за равномерным усилием прижатия, чтобы повы- сить срок службы шлифовальных шкурок. Чрезмерное нажатие приводит не к повышению произво- дительности шлифования, а к сильному износу пневмати- ческого инструмента и шлифовальной шкурки. Не используйте шлифовальную шкурку, которой Вы обра- батывали металл, для обработки других материалов. Применяйте только оригинальные принадлежности Bosch. Грубое шлифование – Наложите шлифовальную шкурку с более крупной зер-

– Нажимайте на пневматический инструмент только слег- ка, чтобы он работал с высоким числом оборотов и сни- мал много материала. Тонкое шлифование – Наложите шлифовальную шкурку с мелкой зернисто-

– Водите пневматическим инструментом плоскими кру- гами или переменно вдоль и поперек по заготовке, уме- ренно нажимая на него. Не перекашивайте пневмати- ческий инструмент, чтобы не прорезать насквозь обра- батываемую заготовку, напр., шпон. Небольшим варьированием силы нажатия или пере- ключением частоты вращения Вы можете уменьшить число оборотов шлифовальной тарелки при сохране- нии эксцентрикового движения.

о окончании рабочей операции выключайте пневма- тический инструмент. Техобслуживание и сервис Техобслуживание и очистка Поручайте выполнение техобслуживания и ремонта только квалифицированному персоналу. Этим обес- печивается сохранность безопасности пневмоинстру-

Регулярно измеряйте число оборотов на холостом ходу на шлифовальном шпинделе. Если измерен- ное значение превышает указанное значение числа оборотов на холостом ходу n

(см. «Технические данные»), Вам следует отдать пневматический ин- струмент на проверку в сервисный центр Bosch. При слишком высоком числе оборотов на холостом ходу ра- бочая оснастка может поломаться, при слишком низ- ком числе оборотов снижается производительность ра-

Сервисная мастерская фирмы Bosch выполняет такую ра- боту быстро и надежно. Используйте только оригинальные запчасти производства Bosch. – Для установки максимального числа обо- ротов сдвиньте регулятор числа оборотов 5 в направлении от присоединительного шту- цера 3. – Для установки минимального числа обо- ротов сдвиньте регулятор числа оборотов 5 в направлении присоединительного штуце- ра 3. OBJ_BUCH-1326-005.book Page 145 Monday, October 10, 2016 3:12 PM146 | Русский 1 609 92A 39N | (10.10.16) Bosch Power Tools Регулярная очистка – Регулярно очищайте сетку на входе сжатого воздуха пневмоинструмента. Для этого отвинтите шланговый ниппель 4 и очистите сетку от пыли и частиц загрязне- ний. После этого привинтите шланговый ниппель на ме-

– Содержащиеся в сжатом воздухе частицы воды и за- грязнений вызывают образование коррозии и ведут к износу лопастей, клапанов и т. д. Для предотвращения этого следует закапать на входе воздуха 3 несколько капель моторного масла. После этого подключите пнев- моинструмент к питанию сжатым воздухом (см. «Под- ключение к источнику сжатого воздуха», стр. 143) и включите мотор на 5 –10 с, собирая при этом вытекаю- щее масло тряпкой. При продолжительном простое пневмоинструмента следует всегда применять этот

Периодическое техобслуживание – После первых 150 рабочих часов очистите редуктор слабым растворителем. Следуйте указаниям изготови- теля растворителя по применению и утилизации. После этого смажьте редуктор специальной редукторной смазкой Bosch. После первой очистки повторяйте эту процедуру с интервалом в 300 рабочих часов. Специальная редукторная смазка (225 мл) Товарный № 3 605 430 009 – Лопасти мотора должны регулярно проверяться специ- алистами и при надоб ности заменяться. Смазывание пневматических инструментов, не отно- сящихся к серии CLEAN Для всех пневмоинструментов Bosch, которые не относят- ся к серии CLEAN (специальный вид пневмомотора, кото- рый работает на сжатом воздухе без масла), в струю сжа- того воздуха следует постоянно подавать масляный туман. Необходимая для этого масленка сжатого воздуха нахо- дится в блоке воздухоподготовки, который находится пе- ред пневмоинструментом (подробные данные Вы получи- те от изготовителя компрессора). Для непосредственного смазывания пневмоинструмента или для подачи в блок воздухоподготовки следует исполь- зовать моторное масло SAE 10 или SAE 20. Принадлежности Полный ассортимент высококачественных принадлежно- стей Вы можете посмотреть в Интернете по адресу: www.bosch-pt.com или спросить в специализированном

Сервис и консультирование на предмет ис- пользования продукции Пожалуйста, во всех запросах и заказах запчастей обяза- тельно указывайте 10-значный товарный номер по завод- ской табличке пневмоинструмента. Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запча- стям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу: www.bosch-pt.com Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электро- инструмента, с соблюдением требований и норм изгото- вителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Ро-

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г.Химки, Московская обл.

Тел.: 8 800 100 8007 (звонок по России бесплатный) E-Mail: info.powertools@ru.bosch.com Полную и актуальную информацию о расположении сер- висных центров и приёмных пунктов Вы можете получить: –на официальном сайте www.bosch-pt.ru –либо по телефону справочно – сервисной службы Bosch 8 800 100 8007 (звонок по России бесплатный)

ИП «Роберт Бош» ООО Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020 220035, г. Минск

ТОО «Роберт Бош» Сервисный центр по обслуживанию электроинструмента

Отслуживший свой срок пневмоинструмент, принадлеж- ности и упаковку следует сдать на экологически чистую рециркуляцию отходов. Смазочные материалы и средства для очистки должны утилизироваться экологически чистым образом. Выполняйте законные предписания. Согласно предписаниям подвергайте утилизации лопасти мотора! Лопасти мотора содержат тефлон. Не нагревайте их свыше 400 °C, так как при этом возмож- но выделение вредных для здоровья паров. Если Ваш пневмоинструмент больше неработоспособен, то сдайте его, пожалуйста, в центр утилизации или в тор- говлю, например, в авторизованную сервисную мастер-
