Marka	Bosch
Model	0 607 350 199
Kategori	Pnömatik eksantrik zımpara
Güç kaynağı türü	Basınçlı hava
Maksimum işletme basıncı	6,3 bar (91 psi)
Hava bağlantısı	1/4" NPT
Hortum iç çapı	10 mm
Boşta hava tüketimi	8,5 l/s (18,0 cfm)
Boşta devir sayısı	12.000 dev/dk
Stroka genliği	5,0 mm
Zımpara tablası çapı	150 mm
Ağırlık (EPTA 01:2014'e göre)	0,68 kg
Ses basıncı seviyesi (LpA)	76 dB(A) (belirsizlik 3 dB)
Titreşim (ah)	< 3,1 m/s² (belirsizlik 1,5 m/s²)
Ana işlevler	Ahşap, plastik, metal, macun ve vernikli yüzeylerin kuru zımparalanması
Anahtar	Basmalı çalıştırma/durdurma
Hız ayar düğmesi	Evet, sürekli değişken
Toz emme sistemi	Harici (gövde üzerindeki bağlantı ile)
Zımpara kağıdı sabitleme	Kendinden yapışmalı (Velcro)
Değiştirilebilir zımpara tablası	Evet (ekstra yumuşak, yumuşak, sert)
Yağlama	Önerilen: SAE 10 veya 20 motor yağı veya Bosch özel dişli yağı
Önleyici bakım	Hava giriş filtresinin temizlenmesi, boşta devir sayısının periyodik kontrolü, düzenli yağlama
Yedek parçalar	Bosch veya yetkili satıcılardan temin edilebilir (orijinal parçalar kullanın)
Onarılabilirlik	Yetkili bir Bosch satış sonrası servisi tarafından
Uygunluk standartları	2006/42/EC Direktifi, EN ISO 11148-8

Sık sorulan sorular - 0 607 350 199 BOSCH

Zımpara kullanmak için hangi basınçlı hava basıncı gereklidir?

Optimum işletme basıncı, alet çalışırken hava girişinde ölçülen 6,3 bar (91 psi)'dir. Daha düşük basınç performansı azaltır.

Zımpara kağıdı nasıl değiştirilir?

Kendinden yapışmalı sistemli bir zımpara kağıdı kullanın. Zımpara tablasını temizleyin, ardından kağıdı tablanın alt yüzeyine bastırın. 0 607 350 199 modeli için, emme kullanıyorsanız delikleri hizalayın.

Dönüş hızı nasıl ayarlanır?

Hız ayar düğmesini (5) çevirin: maksimum hız için hava giriş borusundan uzaklaştırın, minimum hız için yaklaştırın. Ayar kullanım sırasında yapılabilir.

Zımparayı toz emme olmadan kullanabilir miyim?

Evet. 0 607 350 199 modeli için, bir aspiratör bağlamıyorsanız deliksiz zımpara kağıtları kullanın. Aksi takdirde, cihaza (11) bir emme hortumu bağlayın.

Zımpara çalışmazsa ne yapmalıyım?

Uzun süre kullanılmadıktan sonra yapışma kuvvetleri tablayı bloke edebilir. Hava beslemesini kesin, ardından zımpara tablasını elle birkaç kez çevirin. Tekrar bağlayın ve çalıştırmayı deneyin.

Pnömatik zımpara nasıl bakım yapılır?

Hava giriş filtresini düzenli olarak temizleyin. İlk 150 saatten sonra, dişliyi yumuşak bir solventle temizleyin ve ardından Bosch özel gresi ile yağlayın. Her 300 saatte bir tekrarlayın. Boşta devir sayısını periyodik olarak kontrol edin.

Yağlama için hangi yağı kullanmalıyım?

SAE 10 veya SAE 20 motor yağı kullanın. Doğrudan hava girişine veya bakım ünitesindeki bir yağlayıcı aracılığıyla enjekte edebilirsiniz. Dişli için Bosch özel gresini kullanın (ref. 3 605 430 009).

Hangi aksesuarlar uyumludur?

Yalnızca Bosch orijinal aksesuarlarını kullanın: zımpara kağıtları, zımpara tablaları (ekstra yumuşak, yumuşak, sert), hava hortumları ve uygun bağlantı parçaları. Aksesuar programı için www.bosch-pt.com adresini ziyaret edin.

Zımpara ömrünün sonunda nasıl imha edilir?

Aleti evsel atıklarla birlikte atmayın. Bir geri dönüşüm merkezine veya yetkili bir Bosch satıcısına bırakın. Motor lamelleri teflon içerir: 400°C'nin üzerinde ısıtmayın.

Hangi güvenlik önlemleri gereklidir?

Her zaman koruyucu gözlük ve ses seviyesi 80 dB(A)'yı aşarsa kulaklık takın. Zararlı tozlar için P2 solunum maskesi kullanın. Basınçlı havayı asla kendinize yöneltmeyin. Seyircileri uzak tutun.

KULLANIM KILAVUZU 0 607 350 199 BOSCH

Bu aleti çalıştırmadan önce tüm uyarı ve açıklamaları okuyun ve bunlara uyun. Aşağıdaki güvenlik talimatlarına uyulmadığı takdirde ciddi yaralanmalara neden olunabilir.

Bu güvenlik talimatını güvenli bir yerde saklayın ve kullanıcıya verin.

Makinenin kullanımı sonucu kayganlaşabilecek yüzeylere ve hava veya hidrolik hortumuna takılarak tökezleme tehlikelerine dikkat edin. Kayma, tökezleme ve düşmeler çalışma yerindeki yaralanmaların temel nedenidir. Havalı aleti, yanıcı sıvıların, gazların veya tozun bulunduğu patlama olasılığı olan ortamlarda çalıştırmayın. Alet çalışırken tozu veya buharları tutuşturabilecek kıvılcımlar oluşabilir. Havalı aleti kullanırken izleyicileri, çocukları ve ziyaretçilerinizi çalışma yerinden uzak tutun. Başkalar dikkatinizi dağıtacak olursa havalı aletin kontrolünü kaybedebilirsiniz.

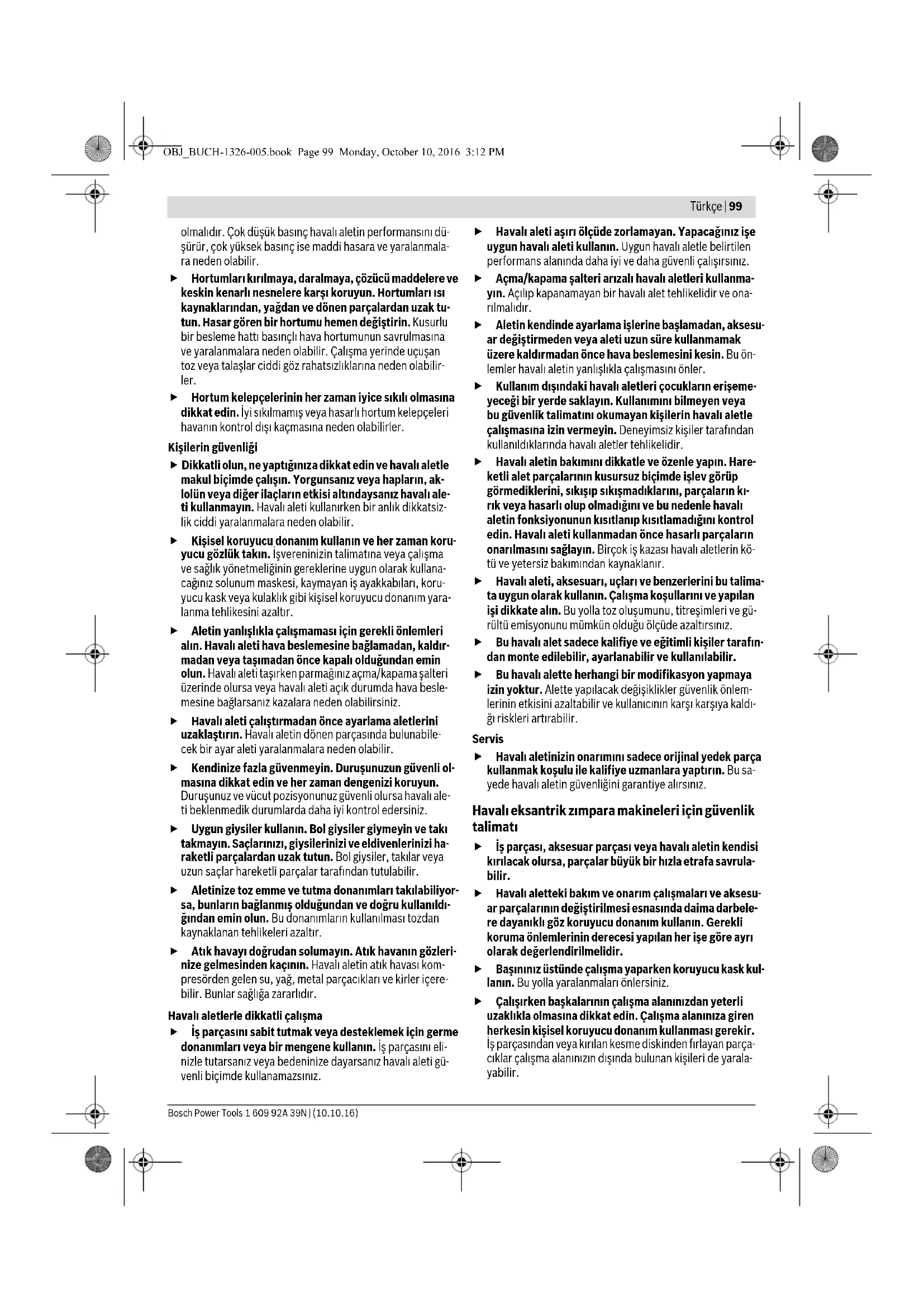

Havalı aletlerin güvenliği

Hava akımını hiçbir zaman kendinize veya başkalarına doğrultmayın ve soğuk havayı ellerinizi etkilemeyecek biçimde uzaklaştırın. Basınçlı hava ciddi yaralanmalara neden olabilir. Bağlantıları ve besleme hatlarını kontrol edin. Bütün bakım birimleri, kavramalar ve hortumlar basınç ve hava miktarı açısından teknik verilere uygun olarak tasarlanmış

olmalıdır. Çok düşük basınç havalı aletin performansını düşürür, çok yüksek basınç ise maddi hasara ve yaralanmalara neden olabilir.

Hortumları kırılmaya, daralmaya, aşındırıcı maddelere ve keskin kenarlı nesnelere karşı koruyun. Hortumları ısı kaynaklarından, yağdan ve dönen parçalardan uzak tutun. Hasar gören bir hortumu hemen değiştirin. Kusurlu bir besleme hattı, basınçlı hava hortumunun savrulmasına ve yaralanmalara neden olabilir. Çalışma yerinde uçuşan toz veya talaşlar ciddi göz rahatsızlıklarına neden olabilir. Hortum kelepçelerinin her zaman iyice sıkılı olmasına dikkat edin. İyi sıkılmamış veya hasarlı hortum kelepçeleri havanın kontrol dışı kaçmasına neden olabilirler.

Kişilerin güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin ve havalı aletle makul bir biçimde çalışın. Yorgunsanız veya hapların, alkolün veya diğer ilaçların etkisi altındaysanız havalı aleti kullanmayın. Havalı aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara neden olabilir. Kişisel koruyucu donanım kullanın ve her zaman koruyucu gözlük takın. İşvereninizin talimatına veya çalışma ve sağlık yönetmeliğinin gereklerine uygun olarak kullanacağınız solunum maskesi, kaymayan iş ayakkabıları, koruyucu kask veya kulaklık gibi kişisel koruyucu donanım yaralanma tehlikesini azaltır. Aletin yanlışlıkla çalışmaması için gerekli önlemleri alın. Havalı aleti hava beslemesine bağlamadan, kaldırmadan veya taşımadan önce kapalı olduğundan emin olun. Havalı aleti taşırken parmağınız açma/kapama şalteri üzerinde olursa veya havalı aleti açık durumda hava beslemesine bağlarsanız kazalara neden olabilirsiniz. Havalı aleti çalıştırmadan önce ayar aletini uzaklaştırın. Havalı aletin dönen parçasında bulunabilecek bir ayar aleti yaralanmalara neden olabilir. Kendinize fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve her zaman dengenizi koruyun. Duruşunuz ve vücut pozisyonunuz güvenli olursa havalı aleti beklenmedik durumlarda daha iyi kontrol edersiniz. Uygun giysiler kullanın. Bol giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalar tarafından tutulabilir. Aletinize toz emme ve tutma donanımları takılabiliyorsa, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Bu donanımların kullanılması tozdan kaynaklanan tehlikeleri azaltır. Atık havayı doğrudan solumayın. Atık havanın gözlerinize gelmesinden kaçının. Havalı aletin atık havası kompresörden gelen su, yağ, metal parçacıkları ve kirler içerebilir. Bunlar sağlığa zararlıdır.

Havalı aletlerle dikkatli çalışma

İş parçasını sabit tutmak veya desteklemek için germe donanımları veya bir mengene kullanın. İş parçasını elinizle tutarsanız veya bedeninize dayarsanız havalı aleti güvenli biçimde kullanamazsınız.

Havalı aleti aşırı ölçüde zorlamayan, yapacağınız işe uygun havalı aleti kullanın. Uygun havalı aleti belirtilen performans alanında daha iyi ve daha güvenli çalışırsınız. Açma/kapama şalteri arızalı havalı aletleri kullanmayın. Açılıp kapanamayan bir havalı alet tehlikelidir ve onarılmalıdır. Aletin kendi ayarlama işlerine başlamadan, aksesuar değiştirmeden veya aleti uzun süre kullanmamak üzere kaldırmadan önce hava beslemesini kesin. Bu önlemler havalı aletin yanlışlıkla çalışmasını önler. Kullanım dışındaki havalı aletleri çocukların erişemeyeceği bir yerde saklayın. Kullanımını bilmeyen veya bu güvenlik talimatını okumayan kişilerin havalı aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıklarında havalı aletler tehlikelidir. Havalı aletin bakımını dikkatle ve özenle yapın. Hareketli alet parçalarının kusursuz biçimde işlev görüp görmediklerini, sıkışıp sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadığını ve bu nedenle havalı aletin fonksiyonunun kısıtlanıp kısıtlanmadığını kontrol edin. Havalı aleti kullanmadan önce hasarlı parçaların onarılmasını sağlayın. Birçok iş kazası havalı aletlerin kötü ve yetersiz bakımından kaynaklanır. Havalı aleti, aksesuarı, uçları ve benzerlerini bu talimata uygun olarak kullanın. Çalışma koşullarını ve yapılan işi dikkate alın. Bu yolla toz oluşumunu, titreşimleri ve gürültü emisyonunu mümkün olduğu ölçüde azaltırsınız. Bu havalı alet sadece kalifiye ve eğitimli kişiler tarafından monte edilebilir, ayarlanabilir ve kullanılabilir. Bu havalı alette herhangi bir modifikasyon yapmaya izin yoktur. Alette yapılacak değişiklikler güvenlik önlemlerinin etkisini azaltabilir ve kullanıcının karşı karşıya kaldığı riskleri artırabilir.

Servis

Havalı aletinizin onarımını sadece orijinal yedek parça kullanmak koşulu ile kalifiye uzmanlara yaptırın. Bu sayede havalı aletin güvenliğini garantiye alırsınız.

Havalı eksantrik zımpara makineleri için güvenlik talimatı

• İş parçası, aksesuar parçası veya havalı aletin kendisi kırılacak olursa, parçalar büyük bir hızla etrafa savrulabilir. Havalı aletteki bakım ve onarım çalışmaları ve aksesuar parçaların değiştirilmesi esnasında daima darbelere dayanıklı göz koruyucu donanım kullanın. Gerekli koruma önlemlerinin derecesi yapılan her işe göre ayrı olarak değerlendirilmelidir.
• Başınız üstünde çalışma yaparken koruyucu kask kullanın. Bu yolla yaralanmaları önlersiniz. Çalışırken başkalarının çalışma alanınızdan yeterli uzaklıkta olmasına dikkat edin. Çalışma alanınıza giren herkesin kişisel koruyucu donanım kullanması gerekir. İş parçasından veya kırılan kesme diskinden fırlayan parçacıklar çalışma alanınızın dışında bulunan kişileri de yaralayabilir.

100 | Türkçe

Dikkat! Havalı aletin uzun süreli kullanımında uçlar ısınabilir. Koruyucu iş eldivenleri kullanın. Aleti kullanan kişi ve bakım yapan personel, fiziksel olarak havalı aletin büyüklüğü, ağırlığı ve gücü ile çalışmaya uygun olmalıdır. Reaksiyon kuvvetleri veya uçun kırılması sonucunda ortaya çıkabilecek olan havalı aletin beklenmedik hareketlerine karşı dikkatli ve hazırlıklı olun. Havalı aleti sıkıca tutun ve kollarınızı ve bedeninizi bu hareketleri karşılayacak pozisyona getirin. Bu güvenlik önlemleri kaza risklerini azaltır. Bu havalı aletle çalışırken bedeninizi rahat bir konuma getirin, duruşunuzun güvenli olmasına dikkat edin ve elverişsiz pozisyonlardan veya dengenizi korumanızı güçleştirecek pozisyonlardan kaçının. Aleti kullanan kişi uzun süreli çalışmalarda ara sıra beden duruşunu değiştirerek hoş olmayan duyulardan veya yorulmadan sakınmalıdır. Hava beslemesi kesildiğinde veya işletme basıncı düştüğünde havalı aleti kapatın. İşletme basıncını kontrol edin ve aleti optimum işletme basıncında tekrar çalıştırın. Sadece Bosch tarafından tavsiye edilen yağları kullanın. Hasarlı uçları kullanmayın. Her kullanımdan önce uçlarda parçalanma, yarılma, aşınma veya aşırı yıpranma olup olmadığını kontrol edin. Havalı alet veya uç yere düşecek olursa, hasar görüp görmediklerini kontrol edin ve gerekiyorsa hasarsız bir uç kullanın. Ucu taktıktan sonra elinizi ve yakınınızda bulunan kişileri dönen alet alanından uzak tutun ve aleti bir dakika en yüksek devir sayısı ile çalıştırın. Hasarlı uçlar genellikle bu test süresinde kırılır. Elinizi hiçbir zaman dönmekte olan uçların yakınına getirmeyin. Yaralanabilirsiniz. ▸ Taşlama malzemesi olmadan havalı aleti kullanmayın. Aksi takdirde zımpara tablası aşınır ve zımpara malzemeleri güvenli biçimde tespit edilemez. ▸ Plastikleri veya diğer iletken olmayan malzemeyi zımparalayacak olursanız havalı alet elektrostatik olarak boşalabilir. Havalı aleti kullanan kişiler, yaptıkları işe bağlı olarak ellerinde, kollarında, omuzlarında, boyun bölgelerinde veya bedenlerinin diğer yerlerinde hoş olmayan duyular algılayabilirler. Kullanıcı sürekli olarak kendini kötü veya rahatsız hissedecek olursa, çarpıntı, ağrı, kaşıntı, uyuşma, yanma veya kasılma gibi semptomlar algılayacak olursa, bu uyarıcı işaretlere karşı duyarsız kalınmamalıdır. Kullanıcı bu durumu işverenine bildirmeli ve uzman bir hekime başvurmalıdır. Kesici diskler kullanmayın. Kullanılan uçun izin verilen en yüksek devir sayısı, en azından havalı alet üzerinde belirtilen en yüksek devir sayısı kadar olmalıdır. İzin verilenden daha hızlı dönen aksesuar kırılabilir ve etrafa yayılabilir.

Kendinden yapışmalı zımpara kağıtlarının zımpara tablası üzerine konsantrik biçimde takılmalarına dikkat edin.

UYARI Zımparalama, kesme, taşlama, delme ve benzeri işlerde ortaya çıkan tozun kanserojen etkisi olabilir.

jen, teratojenik ve mutajenik etkisi olabilir. Bu tozların içinde bulunan bazı maddeler şunlardır:

Kurşun içeren boya ve laklarda kurşun;

-Tuğla, çimento ve diğer duvar çalışmalarında kristal silika:

• Kimyasal işlem gören ahşapta arsenik ve kromat.

Hastalanma riski bu maddelere ne kadar sık maruz kaldığınıza bağlıdır. Tehlikeyi azaltmak için iyi havalandırılmış mekanlarda uygun koruyucu donanımla çalışmanız gerekir (örneğin en küçük toz parçacıklarını da filtre edebilen özel tasarımlı koruyucu solunum araçları).

Belirli bazı malzemelerle çalışırken patlayıcı bir atmosfer oluşturabilecek tozlar ve buharlar ortaya çıkabilir. Havalı aletlerle çalışırken toz ve buharları tutuşturabilecek kıvılcımlar ortaya çıkabilir. İş parçasında çalışırken uygun önlemlerle önlenebilecek ek gürültü yükleri ortaya çıkabilir, örneğin iş parçasında zil sesi çıktığında yalıtım maddesi kullanımı. Havalı aletin bir susturucusu varsa, havalı alet kullanılırken bunun yerinde hazır bulundurulması ve işletmeye uygun durumda tutulması sağlanmalıdır. Titreşimler sinirlere hasara neden olabilir ve el ve kollardaki kan dolaşımına olumsuz yönde etkide bulunabilir. Dar ve sıkı eldivenler kullanın. Havalı aletlerin tutamakları basınç ve hava akışı nedeni ile soğur. Sıcak elleri titreşimlere karşı daha duyarsızdır. Geniş eldivenler dönen parçalar tarafından tutulabilir. Çalışma esnasında parmaklarınızdaki derinin hissizleştiğini, karıncalandığını, sızladığını veya beyazlaştığını fark ederseniz havalı aletle çalışmayı durdurun, işvereninize haber verin ve bir hekime başvurun. Havalı aleti aşırı sıkıca tutmayın, gerekli el reaksiyon kuvvetlerini dikkate alarak güvenli bir biçimde tutun. Aleti ne kadar sıkı tutarsanız titreşimler o kadar şiddetlenebilir. Eğer universal döner kavramalar (tırnaklı kavramalar) kullanılıyorsa, kilitleme pimleri kullanılmalıdır. Hortumun hava beslemesinden ayrılması veya hortumların birbirinden ayrılması durumunda koruma sağlamak üzere Whipcheck hortum sigortaları kullanın. Havalı aleti hiçbir zaman hortumdan tutarak taşımayın.

Semboller

Aşağıdaki semboller havalı aletinizi kullanırken önemli olabilir. Lütfen bu sembolleri ve anlamlarını hafızanıza iyice yerleştirin. Sembolleri doğru olarak yorumlarsanız havalı aleti de daha iyi ve daha güvenli kullanabilirsiniz.

Türkçe|101

Sembol Anlamı

Montaj, işletme, onarım, bakım, aksesuar değiştirme işlerine ve havalı aletinin yakınında çalışmaya başlamadan önce bütün uyarı ve açıklamaları okuyun ve bunlara uyun. Güvenlik talimatı hükümlerine ve uyarılara uyulmadığı takdirde ciddi yaralanmalara neden olunabilir.

W	V	a	t	G	ü
Nm Newton metre Enerji birimi (Tork)
kg	Kilogram			Kütle, ağırkı
Ibs	Pounds
mm Milimetre Uzunluğu
dak	Dakika			Zaman aralı,) sure
s	Saniye
dev/dak	Dakikada)dönüş veyahareket			Boşakti devirayoı
bar	bar			Hava baskı
psi	pounds per square inch
l/s	Saniyede litre			Hava:tüketimi
cfm	cubic feet/minute
dB Desibel				Nispigürultü�能:ozielOlçu
QC Hzıldeğistirilir mandren				Uç kovani
O	iç altigen sembolü
Diş dörtgen sembolü
UNF	US ince diş( Unified National FineThread Series )
G	Whitworth diş			Baglanti dişi
NPT	National pipe thread

Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Lütfen havalı aletin şeklinin göründüğü kapak sayfasını inceleyin ve kullanım kılavuzunu okuduğunuz sürece bu sayfayı açık tutun.

Usulüne uygun kullanım

Bu havalı el aleti, ahşap, plastik, metal, macunlu ve laklı yüzeylerin kuru olarak zımparalanması için tasarlanmıştır.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları, grafik sayfasında gösterilen havalı aletin üzerindeki numaralarla aynıdır.

1 Açma/kapama şalteri 2 Susturuculu hava çıkışı 3 Hava girişindeki bağlantı rakoru 4 Hortum nipeli 5 Devir sayısı regülatörü 6 Emici kapak 7 Çatal anahtar (21 mm) 8 Besleme diski 9 Zımpara tablası 10 Zımpara kağıdı 11 Toz emme tertibatı 12 Kavrama 13 Hortum kelepçesi 14 Besleme hortumu 15 Atık hava hortumu

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarın tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Havali eksantrik zimpara makinesi
	Urün kodu 0 607 350 ...	... 198	... 199	... 200
Boştaki devir sayisi n₀	dev/dak	12000	12000	12000
Strok	mm	2,5	5,0	2,5
Zimpara kalıkı dūş	mm	80	150	150
Aletteki(Maximum calisma bas中国特色)	bar	6,3	6,3	6,3
	psi	91	91	91
Hortum baglantıbaçlanı disi		1/4" NPT	1/4" NPT	1/4" NPT
Hortum ileççapi	mm	10	10	10
Boştaki calisma hava:tüketimi	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Ağırkı EPTA-Procedure 01:2014'e gore	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5

Gürültü emisyon değerleri EN ISO 15744 uyarınca belirlenmektedir.

Çalışma esnasında gürültü seviyesi 80 dB(A)'yı aşabilir. Koruyucu kulaklık kullanın!

Bosch Power Tools 1609 92A 39N(10.10.16)

102 | Türkçe

Havalı eksantrik zımpara makinesi

Havah aletin Adehydelendirmeli gürültu seviyesi tipik olarak soyledir:
Ses basinci seviyesi LpA	dB(A)	73	76	76
Tolerans K	dB	3	3	3
Toplam titresim degerleri a, (üç yönün vektör toplami) ve tolerans K, EN 28927 uyarıncı:
a,	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

Bu talimatta belirtilen titreşim seviyesi EN ISO 11148'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi havalı aletin temel kullanım alanlarını temsil eder. Ancak havalı alet başka kullanım alanlarında, farklı aksesuarlarla, farklı uçlarla kullanılırken veya yetersiz bakım yapılırsa, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için havalı aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Havalı aletin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı C

Tek sorumlu olarak "Teknik veriler" bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2006/42/AT yönergesinin tüm hükümlerini karşıladığını ve aşağıdaki standartlara uygun olduğunu beyan ederiz: EN ISO 11148-8.

Teknik belgelerin bulunduğu merkez (2006/42/EC): Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Aletten maksimum performansı almak için hortum iç çapı ve bağlantı dişinin tabloda "Teknik veriler" belirtilen değerlere uygun olması gerekir. Tam performansı sağlamak için sadece maksimum 4 m uzunluğa kadar hortumlar kullanın.

Havalı aletin hasardan, kirlenmeden ve paslanmadan korunabilmesi için kullanılan basınçlı havanın yabancı cisim ve nem içermemesi gerekir.

Not: Bir basınçlı hava bakım ünitesinin kullanımı zorunludur. Bu ünite havalı aletin kusursuz işlev görmesini sağlar.

Bakım ünitesi kullanım kılavuzundaki talimat hükümlerine uyun.

Bütün armatürler, bağlantı hatları ve hortumlar gerekli hava miktarının basıncına uygun olarak tasarlanmış olmalıdır.

Besleme hattının daralmaması için gerekli önlemleri alın, örneğin ezilme, kırılma vb. nedenlerle!

Gerektiğinde hava girişindeki basıncı havalı alet çalışır durumda iken bir manometre ile kontrol edin.

Havalı aletin hava ikmaline bağlanması

Hortum nipelini 4 hava girişindeki bağlantı rakoruna 3 vidalayın. Havalı aletin iç kısmındaki valf parçalarının hasar görmemesi için, hortum nipelini 4 takarken ve sökerken hava girişindeki bağlantı rakorunu 3 bir çatal anahtarla (anahtar açıklığı 19 mm) tutun. - Besleme hortumunu 14 uygun kavrama 12 ile hortum nipeline 4 takın.

Not: Her zaman önce besleme hortumunu havalı alete tespit edin, sonra bakım ünitesini bağlayın.

Atık havanın yönlendirilmesi (Bakınız: Şekil B)

Atık hava yönlendirme tertibatı ile atık havayı bir atık hava hortumu ile çalışma yerinizden dışarı atabilir ve aynı zamanda optimum sessizlik sağlayabilirsiniz. Ayrıca, çalışma yeriniz yağlı hava tarafından kirlenmeyeceği veya etrafta toz ve talaşlar uçuşmayacağı için çalışma koşullarınızı da iyileştirmiş olursunuz.

Hava çıkışındaki 2 susturucuyu sökün ve yerine bir hortum nipeli 4 takın. Hortum kelepçesini 13 atık hava hortumunda 15 gevşetin ve atık hava hortumunu hortum kelepçesini sıkmak suretiyle hortum nipeli 4 üzerinde sıkın.

Uç değiştirme

Sadece kusursuz ve aşınmamış uçlar kullan. Hasarlı uçlar kırılabilir ve yaralanmalarla maddi hasarlara neden olabilirler.

Zımpara kağıdının değiştirilmesi

• Yeni bir zımpara kağıdı takmadan önce zımpara tablasındaki kiri, örneğin bir fırça ile temizleyin.

Zımpara tablasının yüzeyi pıtrak tutturmalıdır, bu sayede pıtrak tutturmalı zımpara kağıtlarını hızlı ve basit biçimde tespit edebilirsiniz.

Zımpara kağıdını zımpara tablasının alt tarafına sıkıca bastırın.

0 607 350 199|... 200: Optimum ölçüde toz emme işlevini güvenceye alabilmek için zımpara kağıdı üzerindeki zımbalanmış yerlerin tam olarak zımpara tablası deliklerinin üzerine gelmesine dikkat edin.

Zımpara kağıdının seçilmesi

İşlenen malzemeye ve istenen üst yüzey kazıma performansına göre çok farklı zımpara kağıtları vardır:

Malzeme Kullanı Kum kalınkıng
bestPaint	-BoyaLak-Dolgumaddes-Macun	Boyaların kazınması ilen	Kaba 40	60
		Astar boyaların zimparası ilen (örneğiniftonı ozlerinin, boyalamları ve akıntaların giderlmesi ilen)	Orta 80	100120
		Laklamadan.Once emprenyenin son perdahı ilen ilen 180		240320400
bestWood	Expert for Wood-Her Türulence malzeme(örneğin sert ahşap,yu-musapk ahşap,yonga levha ve yapi levhalari)Best for Wood-Sertahşap-Yonga levhalar-Yapi levhalari-Metal malze	Örneğin pürüzlü,planyalanmamış dilme ve tahtaların onzim-parası ilen	Kaba 40	60
		Plan zimpara ve;kılıçık ile dis;bükeylikleri bulunan;yüeylerin,islenmesi ilen	Orta 80	100120
		Ahşabin son ve ince zimparası ilen	Ince 180	240320400
bestStone	- Otomobil boyası-TaşMärmer-Granit-Seramik-Cam-Pleksiglas-Camelyaflıplas+tıkParlatici zimpara ve kenar yuvarlama	Ön zimpara ilen	Kaba 80	120
		Kenar kırkılanın zimparalanması ilen	Orta 100
		B十里endirmede ince zimapar ilen ilen 180		240320400
		Cama lyalıplas+tıkParlatici zimpara ve kenar yuvarlama	Çok inceve hassas	6001200

Zımpara tablası seçimi

Yapılan işin gereklerine göre havalı alet farklı sertlikteki zımpara tablaları ile donatılabilir:

-Ekstra yumuşak zımpara tablası: Dışbükey yüzeylerde de polisaj ve hassas zımpara işlerine uygun. Yumuşak zımpara tablası: Bütün zımpara işlerine uygun, çok yönlü olarak kullanılabilir. - Sert zımpara tablası: Düz yüzeylerdeki yüksek kazıma performansı gerektiren işlere uygun.

Zımpara tablasının değiştirilmesi

Not: Hasar gören zımpara tablasını hemen değiştirin.

-Zımpara kağıdını çekerek çıkarın. Çatal anahtarı yüksekliği ayarlanabilir emici kapağın altına itin ve zımparalama milini çatal anahtarla tutun. Zımpara tablasını zımparalama milinden saat hareket yönünün tersine çevirin. Besleme pulunu alın, yeni zımpara

Tablayı yere geçirin ve yeni tablayı besleme pulu ile birlikte saat hareket yönünde çevirerek takın.

0 607 350 199|... 200: Toz emme tertibatı aktif durumda iken eksantrik zımparanın iş parçasına yapışmaması için ikinci besleme diski 8 ek olarak kullanılabilir.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte.

Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

- Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın. - Çalışma yerinizi iyi bir biçimde havalandırın. - P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alev alabilir.

Toz emme olmadan zımparalama (0 607 350 198)

• Deliksiz zımpara kağıtları kullanın.

Harici toz emme (0 607 350 199]... 200)

- Emme hortumunu (aksesuar) doğrudan toz emme tertibatına 11 bağlayın.

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozları emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

İşletim

İşletime alma

Havalı alet en verimli biçimde 6,3 bar (91 psi) çalışma basıncında çalışır ve bu değer havalı alet açık durumda iken hava girişinde ölçülür.

Havalı aleti çalıştırmadan önce ayar aletlerini alın. Aletin dönen bir parçasında bulunan herhangi bir ayar aleti yaralanmalara neden olabilir.

Not: Örneğin uzun süre kullanım dışı kaldıktan sonra havalı alet çalışmazsa, hava ikmalini kesin ve zımpara tablasını birkaç kez çevirin. Bu yolla yapışma kuvvetleri giderilir.

Enerjiden tasarruf etmek için havalı aleti sadece kullandığınız zamanlar açın.

Havalı aleti açmak için açma/kapama şalterini 1 aşağı bastırın ve çalışma süresince basılı tutun. Havalı aleti kapatmak için açma/kapama şalterini 1 bırakın.

Devir sayısı ön seçimi (Bakınız: Şekil C)

Devir sayısı regülatörü 5 ile gerekli devir sayısını çalışma esnasında da seçerek ayarlayabilirsiniz.

Maksimum devir sayısı elde edebilmek için devir sayısı regülatörünü 5 bağlantı rakorunun 3 aksi istikametine itin.

• Minimum devir sayısı elde edebilmek için devir sayısı regülatörünü 5 bağlantı rakoruna 3 doğru itin.

Gerekli olan devir sayısı işlenen malzemeye ve çalışma koşullarına bağlı olup, en doğru biçimde deneyle belirlenebilir.

Çalışırken dikkat edilecek hususlar

Elinizden bırakmadan önce havalı aletin tam olarak durmasını bekleyin.

Kendinden tutturmali zimpara kâğıdının zimpara tablası üzerine konsantrik biçimde yerleştirilmesine dikkat edin. Hava beslemesi kesildiğinde veya işletme basıncı düştüğünde havalı aleti kapatın. İşletme basıncını kontrol edin ve aleti optimum işletme basıncında tekrar çalıştırın.

Ani yüklenmeler devir sayısının önemli ölçüde düşmesine ve hatta aletin durmasına neden olabilir, ancak motora zarar vermez.

Yüzey zımparalama

Havalı aleti çalıştırın, bütün zımparalama yüzeyini işlenecek yüzeye yerleştirin ve aleti makul bastırma kuvveti ile iş parçası üzerinde hareket ettirin.

Kazıma performansı ve zımpara profili esas olarak seçilen zımpara kâğıdına, önceden seçilerek ayarlanan devir sayısına ve bastırma kuvvetine bağlıdır.

Sadece kusursuz zımpara kâğıtları iyi bir zımparalama performansı sağlar ve havalı aleti korurlar.

Zımpara kâğıtlarının kullanım ömrünü uzatmak için eşit ve makul bastırma kuvveti ile çalışmaya dikkat edin.

Bastırma kuvvetinin fazla olması zımparalama performansını artırmaz, tam aksine havalı aletin ve zımpara kâğıdının daha çabuk yıpranmasına neden olur.

Metal malzeme için kullandığınız zımpara kâğıtlarını başka malzemeler için kullanmayın.

Sadece orijinal Bosch zımpara aksesuarı kullanın.

Kaba zımpara

Büyük kum iriliğindeki zımpara kâğıdını seçin. Havalı aleti yüksek devir sayısı ile çalışacak ve yüksek kazıma performansı sağlayacak ölçüde hafifçe bastırın.

Hassas ve ince zımpara

• Küçük kum iriliğindeki zımpara kâğıdını seçin. Havalı aleti iş parçası üzerinde hafif ve makul bir bastırma kuvveti ile dairesel olarak veya ileri geri hareket ettirin. Örneğin kontrplakları işlerken iş parçasını kesmemek için havalı aletin aşırı yüklenmemesine dikkat edin. Bastırma kuvveti veya devir sayısını hafifçe değiştirerek zımpara tablasının devir sayısını değiştirebilirsiniz, ancak bu esnada eksantrik hareket muhafaza edilir.
• İşiniz bittikten sonra havalı aleti kapatın.

Bakım ve servis

Bakım ve temizlik

Bakım ve onarım işlerini sadece uzman personele yaptırın. Bu sayede havalı aletin güvenliğini garanti altına alırsınız. Taşlama milinin boşta devir sayısını düzenli aralıklarla ölçün. Ölçülen değeri belirtilen boşta devir sayısı n₀ (Bakınız: "Teknik veriler") üzerinde ise havalı aleti bir Bosch Müşteri Servisinde kontrol ettirmelisiniz. Boşta devir sayısı aşırı yüksekse uç kırılabilir, aşırı düşükse çalışma performansı düşer.

Yetkili Bosch Müşteri Servisi bu işleri hızlı ve güvenilir biçimde yapar.

Sadece Bosch orijinal yedek parçaları kullanın.

Türkçe | 105

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Periyodik temizlik

Havalı aletin hava girişindeki süzgeci düzenli olarak temizleyin. Bunu yapmak için hortum nipelini 4 sökün ve süzgeçteki toz ve kir parçacıklarını temizleyin. Daha sonra hortum nipelini tekrar vidalayın. Basınçlı hava içindeki su ve kir parçacıkları paslanmaya ve lamellerin, valflerin vb. nin yıpranmasına neden olur. Bunu önlemek için hava girişine 3 birkaç damla motor yağı damlatın. Daha sonra havalı aleti tekrar hava ikmaline bağlayın (Bakınız: "Hava ikmalinin bağlanması", sayfa 102) ve bir yandan dışarı çıkan yağı bir bezle silerken aleti 5-10 saniye çalıştırın. Havalı alet uzun süre kullanım dışı kaldığında bu işlemi mutlaka yapmalısınız.

Düzenli temizlik

• İlk 150 işletim saatinden sonra şanzımanı yumuşak bir cüzi madde ile temizleyin. Kullanım ve tasfiye konularında cüzi madde üreticisinin talimatına uyun. Daha sonra şanzımanı Bosch Özel Şanzıman Yağı ile yağlayın. İlk temizlikten sonra her 300 işletim saatinden sonra bu temizlik işlemini tekrarlayın. Özel şanzıman yağı (225 ml) Ürün kodu 3605430009 - Motor lamelleri düzenli olarak uzmanlar tarafından kontrol edilmeli ve gerektiğinde değiştirilmelidir.

CLEAN serisine girmeyen havalı aletlerin yağlanması

CLEAN serisine girmeyen bütün Bosch havalı aletlerinde (yağsız basınçlı hava ile işlev gören özel bir basınçlı hava motoru) basınçlı havaya sürekli olarak bir yağ bulutu karıştırmalısınız. Bunun için gerekli olan basınçlı hava yağlayıcı, havalı alete monteli basınçlı hava bakım ünitesinde bulunmaktadır (bu konuda daha ayrıntılı bilgiyi kompresör üreticisinden alabilirsiniz).

Havalı aleti direkt olarak yağlamak veya bakım ünitesinde ilave yapmak için SAE 10 ve SAE 20 motor yağı kullanın.

Aksesuar

Kalite aksesuar hakkında kapsamlı bilgiyi www.bosch-pt.com adresinden veya yetkili satıcınızdan alabilirsiniz.

Müşteri hizmeti ve uygulama danışmanlığı

Lütfen tüm başvurularınızda veya yedek parça siparişlerinizde aletinizin tip etiketi üzerindeki 10 haneli ürün kodunu belirtiniz.

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalara ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuarlara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Türkçe

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasari Fethiye

Fethiye

Tel.: [phone]

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Bakan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çzum Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: [phone]

Günsah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No:43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Ustundag Elektrikli Aletler

Nusretiye Mah. Boyacilar Araligi No: 9

Tekirdag

Tel.: [phone]

Tasfiye

Havalı alet, aksesuar ve ambalaj malzemesi çevre dostu yeni den değerlendirme işlemine tabi tutulmak zorundadır.

Yağlama ve temizlik maddelerini çevre dostu bir şekilde tasfiye edin. Yasal hükümlere uyun.

Motor lamellerini usulüne uygun olarak tasfiye edin! Motor lamelleri teflon içerir. Bunları 400 derecenin üzerinde ısıtmayın, aksi takdirde sağlığa zararlı buharlar çıkar.

Havalı aletiniz kullanım ömrünü tamamlayınca lütfen onu bir geri dönüşüm merkezine gönderin veya yetkili satıcınıza geri verin.

Değişiklik haklarımız saklıdır.

Lehçe

WuHua:

nunnuiaan (nnuB)

nauu
