ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 0 607 350 199 BOSCH

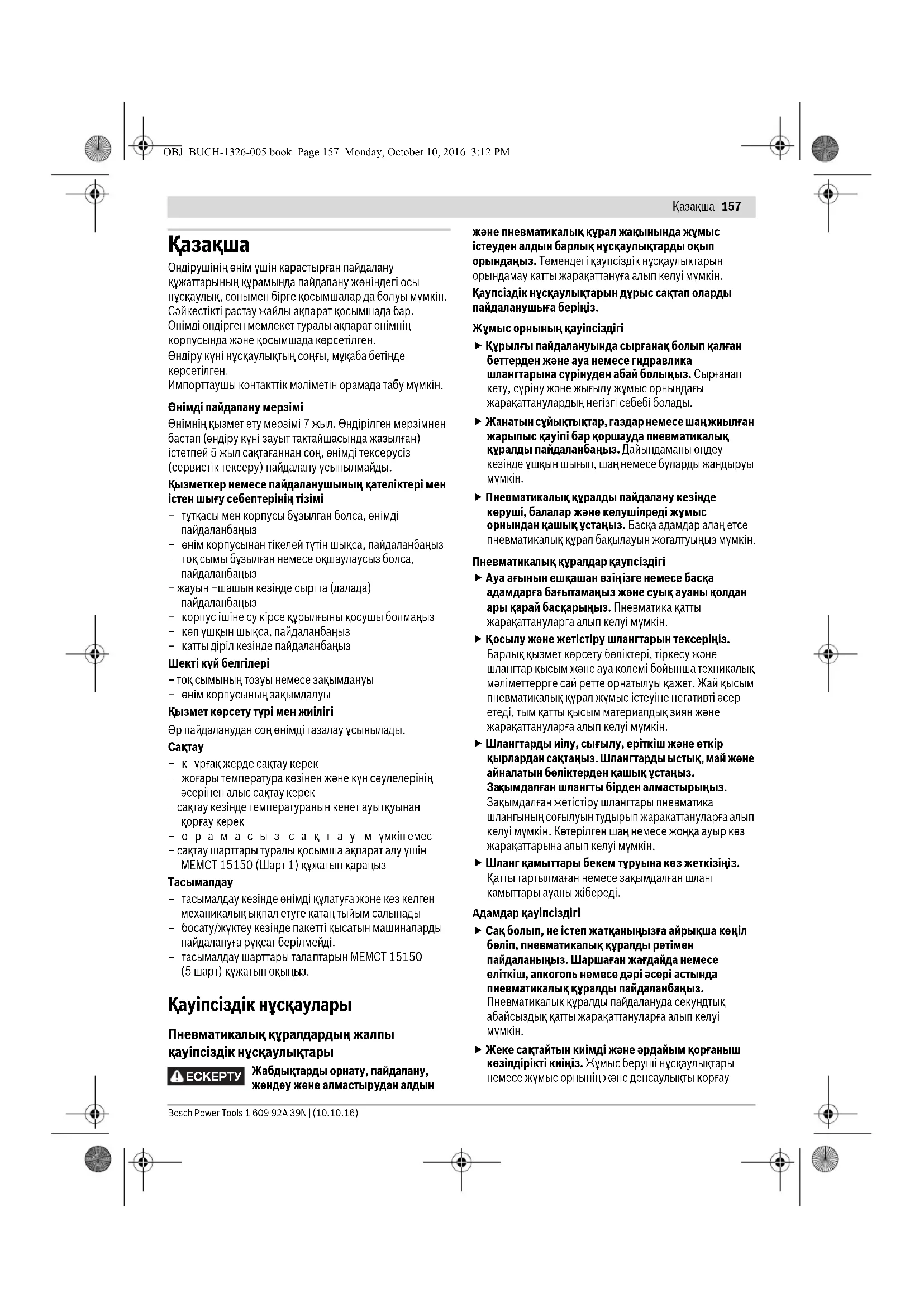

Пластини мотора треба видаляти належним чином! Пластини мотора містять тефлон. Не нагрівайте їх понад 400 °C, оскільки це може призводити до утворення шкідливих для здоров’я парів. Якщо Ваш пневматичний прилад остаточно вийшов з ладу, його треба здати в пункт збору вторинної сировини або в магазин, напр., в авторизовану майстерню Bosch. Можливі зміни. OBJ_BUCH-1326-005.book Page 156 Monday, October 10, 2016 3:12 PMҚaзақша | 157 Bosch Power Tools 1 609 92A 39N | (10.10.16) Қaзақша Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

ызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі –тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз –тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз –қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері – тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

–құрғақ жерде сақтау керек –жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек –орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Пневматикалық құралдардың жалпы қауіпсіздік нұсқаулықтары Жабдықтарды орнату, пайдалану, жөндеу және алмастырудан алдын және пневматикалық құрал жақынында жұмыс істеуден алдын барлық нұсқаулықтарды оқып орындаңыз. Төмендегі қаупсіздік нұсқаулықтарын орындамау қатты жарақаттануға алып келуі мүмкін. Қаупсіздік нұсқаулықтарын дұрыс сақтап оларды пайдаланушыға беріңіз. Жұмыс орнының қауіпсіздігі Құрылғы пайдалануында сырғанақ болып қалған беттерден және ауа немесе гидравлика шлангтарына сүрінуден абай болыңыз. Сырғанап кету, сүріну және жығылу жұмыс орнындағы жарақаттанулардың негізгі себебі болады. Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қауіпі бар қоршауда пневматикалық құралды пайдаланбаңыз. Дайындаманы өңдеу кезінде ұшқын шығып, шаң немесе буларды жандыруы

Пневматикалық құралды пайдалану кезінде көруші, балалар және келушілреді жұмыс орнындан қашық ұстаңыз. Басқа адамдар алаң етсе пневматикалық құрал бақылауын жоғалтуыңыз мүмкін. Пневматикалық құралдар қаупсіздігі Ауа ағынын ешқашан өзің ізге немесе басқа адамдарға бағытамаңыз және суық ауаны қолдан ары қарай басқарыңыз. Пневматика қатты жарақаттануларға алып келуі мүмкін. Қосылу және жетістіру шлангтарын тексеріңіз. Барлық қызмет көрсету бөліктері, тіркесу және шлангтар қысым және ауа көлемі бойынша техникалық мәліметтеррге сай ретте орнатылуы қажет. Жай қысым пневматикалық құрал жұмыс істеуіне негативті әсер етеді, тым қатты қысым материалдық зиян және жарақаттануларға алып келуі мүмкін. Шлангтарды иілу, сығылу, еріткіш және өткір қырлардан сақтаңыз. Шлангтарды ыстық, май және айналатын бөліктерден қашық ұстаңыз.

қымдалған шлангты бірден алмастырыңыз. Зақымдалған жетістіру шлангтары пневматика шлангының соғылуын тудырып жарақаттануларға алып келуі мүмкін. Көтерілген шаң немесе жоңқа ауыр көз жарақаттарына алып келуі мүмкін. Шланг қамыттары бекем тұруына көз жеткізіңіз. Қатты тартылмаған немесе зақымдалған шланг қамыттары ауаны жібереді. Адамдар қауіпсіздігі Сақ болып, не істеп жатқаныңызға айрықша көңіл бөліп, пневматикалық құралды ретімен пайдаланыңыз. Шаршаған жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында пневматикалық құралды пайдаланбаңыз. Пневматикалық құралды пайдалануда секундтық абайсыздық қатты жарақаттануларға алып келуі

Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіңіз. Жұмыс беруші нұсқаулықтары немесе жұмыс орнынің және денсаулықты қорғау

OBJ_BUCH-1326-005.book Page 157 Monday, October 10, 2016 3:12 PM158 | Қaзақша 1 609 92A 39N | (10.10.16) Bosch Power Tools ережелері бойынша шаңтұтқыш, сырғудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жарақаттану қаупін төмендетеді. Байқаусыз пайдаланудан аулақ болыңыз. Пневматикалық құралды ауа жетістіруіне қосудан, оны көтергенден немесе алып жүргенден алдын өшірулі болуына көз жеткізіңіз. Пневматикалық құралды көтеріп тұрғанда, бармақты косқыш/өшіргіште ұстау немесе пневматика құралын қосулы күйде ауа жетістіруіне қосу, жазатайым оқиғаға алып келуі

Пневматикалық құралды қосудан алдын реттеу құралдарын алыстатыңыз. Пневматикалық құралдың

бөлігінде орнатылған реттеу құралы жарақаттануларға алып келуі мүмкін. Өзіңізді асыра бағаламаңыз. Тірек күйде тұрып, әрқашан өзіңізді сенімді ұстаңыз. Бекем тұру және сайкес дене күйі пневматикалық құралды күтілмеген жағдайларда бақылауға көмектеседі. Жұмысқа жарамды киім киіңіз. Кең немесе сәнді киім кимеңіз. Шашыңызды, киім және қолғапты қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім, әшекей немесе ұзын шаш қозғалмалы бөлшектерге тиюі мүмкін. Шаңсорғыш және шаңтұтқыш жабдықтарды құрғанда, олардың қосылғандығына және дұрыс пайдалынуына көз жеткізіңіз. Осы жабдықтарды пайдалану шаң қауптерін төмендетеді. Апарылатын ауаны тікелей жұтпаңыз. Апарылатын ауа көзге жетпеуі қажет. Пневматикалық құралдың апарылатын ауасының құрамында компрессордың суы, майы, метал бөлшектері немесе лас болуы мүмкін. Бұл денсаулыққа зиянды болуы мүмкін. Пневматикалық құралды дұрыс қарау және пайдалану

Дайындаманы бекес ұстап тіреу үшін қысу жабдықтарын немесе қысқышты пайдаланыңыз. Дайындаманы қолмен ұстасаңыз немесе денеге біресеңіз, пневматикалық құралды дұрыс пайдаланалмайсыз. Пневматикалық ққралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды пневматикалық құралды пайдаланыңыз. Жарамды пневматикалық құралды керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. Қосқыш/өшіргіші дұрыс болмаған пневматикалық құралды пайдаланбаңыз. Қосуға немесе өшіруге болмайтын пневматикалық құрал қауіпті болып, оны

ндеу қажет болады. Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды ұзақ уақыт пайдаланбасаңыз ауа жетістіруін тоқтатыңыз. Бұл сақтық шарасы пневматикалық құралдың кездейсоқ істеп кетуінің алдын алады. Пайдаланылмайтын пневматика құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл пневматикалық құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында пневматикалық құралдар қауіпті болады. Пневматикалық құралдарды ұқыпты күтіңіз. Құралдың қозғалмалы бөлшектердің

істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, пневматикалық құралдың зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар пневматикалық құралды пайдаланудан алдын жөндеңіз. Пневматикалық құралдардың дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. Пневматикалық құралды, жабдықтарды, алмалы- салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Осылай шаң пайда б олуы, тербелулер және шуыл пайда болуы төмендетіледі. Пневматикалық құралды тек қана маман және жатыққан пайдаланушылар орнатуы, реттеуі немесе пайдалануы қажет. Пневматикалық құралды өзгерту мүмкін емес. Өзгертулер сақтық шараларының әсерін төмендетіп пайдаланушы қауіптерін көтеруі мүмкін.

Пневматикалық құралыңызды тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы пневматикалық құрал қауіпсіздігін сақтайсыз. Пневматикалық эксцентрлі тегістегіш қауіпсіздік нұсқаулықтары Дайындама немесе жабдық немесе пневматикалық құрал бұзылса бөлшіктер жоғары жылдамдықпен ұшіп кетуі мүмкін. Пайдалануда, жөндеуде немесе қызмет көрсетуде және пневматикалық құрал жабдықтарын алмастыруда соқыға қарсы көз қорғанысын кию қажет. Қажетті қорғаныс деңгейін әрбір пайдаланудан алдын бағалау керек. Бас жоғарысында жұмыс істеуде кезінде шлем киіңіз. Осылай жарақаттанулардың алдын аласыз. Басқа адамдардың жұмыс кеңістігінен қашық тұрғанына көз жеткізіңіз. Жұмыс кеңістігіне кірген әрбір адам жеке қорғаныш жабдықтарын киюі қажет. Дайындама немесе бұзылған кесу дискілерінің сынған бөлшектері атылып жұмыс кеңістігінен тыс жерде да зақым келтіруі мүмкін. Абай болыңыз! Алмалы-салмалы аспаптар пневматикалық құралды ұзақ уақыт пайдаланғаннан соң қызып кетуі мүмкін. Қорғау қолғабын киіңіз. Пайдаланушылар мен қызмет көрсету мамандары пневматикалық құралдың көдемін, ауырлығын және қуатына шама келуге денелік күші жетерлік болуы қажет. OBJ_BUCH-1326-005.book Page 158 Monday, October 10, 2016 3:12 PMҚaзақша | 159 Bosch Power Tools 1 609 92A 39N | (10.10.16) Реакциялық күштер немесе алмалы-салмалы аспаптың бұзылуы себебінен пайда болатын пневматикалық құралдың күтілмеген әрекеттерінен абай болыңыз. Пневматикалық құралды бекем ұстап денеңіз бен қолдарыңызды әрекеттерді ұстайтын қалыпқа келтіріңіз. Осы сақтық шаралары арқылы жарақаттанулардың алдын алу мүмкін. Бұл пневматикалық құралмен жұмыс істеу үшін жайлы күйде тұрып бекем тұрыңыз, ал тепе- теңдікті ұстап тұру қиын болатын дене күйлерінде тұрмаңыз. Пайдаланушы ұзақ уақытты жұмыстарда дене кү йін ауыстырып жақымсыздық және шаршаудың алдын алуы керек. Ауа келуі тоқтаса немесе жұмысқа керекті қысымы төменделсе пневматикалық құрал өшеді. Жұмысқа керекті қысымды тексеріп оптималды қысым жағдайында қайта жұмыс істеуды бастаңыз. Тек Bosch арқылы ұсынылған майлау құралын пайдаланыңыз. Бұзылған алмалы-салмалы аспапты пайдаланбаңыз. Әрбір пайдаланудан алдын алмалы-салмалы аспаптарды сынықтар және жарықтарға, өтпес болып қалуға және қатты тозудың бар-жоғын тексеріңіз. Пневматикалық құралды немесе алмалы-салмалы аспапты түсіріп алсаңыз, оны тексерің із, тек зақымдалмаған алмалы-салмалы аспапты пайдаланыңыз. Алмалы- салмалы аспапты тексеріп пайдалану кезінде өзіңіздің және өзге адамдардың айналатын алмалы-салмалы аспаптан қашық жерде тұрғанында ғана пневматикалық құралды бір минут ішінде максималды айналымдар санында қосыңыз. Зақымдалған алмалы-салмалы аспаптар тексеру кезінде анықталады. Қолыңыз айналып жатқан құралдың жанында болмауы керек. Өзіңізді жарақаттануыңыз мүмкін. Пневматикалық құралды абразивсіз пайдаланбаңыз. Әйтпесе тегістеу тәрелкесі тозып, абразивті бекіту мүмкін болмайды. Пластмасса немесе тоқ өткізбейтін материалдар өңделгенде пневматикалық құрал электростатикалық зарядын жоғалтуы мүмкін. Пневматикалық автоматты пайдалануда жұмыс әрекеттерін орындау кезінде пайдаланушы алақан, қол, иық, мойын немесе босқа дене бөліктерінде жақымсыз түйсіктерді сезуі мүмкін. Егер пайдаланушы ұзақ уақытты жақымсыздық, ауру, ұру, қақсау, қышу, ұйып қалу, дене күйгені немесе сіресіп қалуы сияқты симптомдарды сезсе бұл белгілерді ықылазсыз қою мүмкін емес. Пайдаланушы жұмыс берушіне хабар беріп маман дәрігерге хабарласуы қажет. Кесу дискілерін пайдаланбаңыз. Алмалы-салмалы аспаптың рұқсат етілген айналымдар саны кемінде пневматикалық құралда белгіленген максималды айналымдар санына сәйкес болуы керек. Рұ қсат етілгеннен жылдам айналатын жабдық бұзылып, шашылып кетуі мүмкін. Өзі жабысатын тегістеу дискілері шоғырлас ретте тегістеу тәрелкесінде орнатылуы мүмкін. Үшкірлеу, аралау, тегістеу, бұрғылау және ұқсас әрекеттерді орындау кезінде пайда болатын шаң концерогенді, тератогенді немесе мутагенді әсер етуі мүмкін. Осы шағдар төмендегі заттектерді қамтиды: – Лак немесе бояулардағы қорғасын; –кірпіш, цемент және басқа тас заттектеріндегі кристаллды кремнезем; – химиялық өңделген ағашта күшән мен хромат. Ауырып қалу қаупі осы заттектерге душар болуға байланысты. Қауіпті төмендету үшін дұрыс желдетілетін бөлмелерде тиісті сақтық жабдықтарын киіп жұмыс істеңіз (мысалы арнайы құрастырылған ең кіші шаң бөлшектерін сүзгілейтін шаңтұтқыштар). Белгілі материалмен істеу нәтижесінде жарылу қаупін тудыратын шаң мен булар пайда болуы мүмкін. Пневматикалық құралмен жұмыс істеуде шаң немесе буларды жандыратын ұшқындар пайда болуы

Дайындамада істеу кезінде қосымша шуыл пайда болуы мүмкін, оны тиісті шаралар арқылы алдын алу мүмкін, мысалы дайындамада сыңғырланған дыбыс шыққанда оқшаулантыратын материалдарды пайдалану. Егер пневматикалық құралда бәсеңдеткіш бар болса ол пневматикалық құралды пайдалану кезінде бар болып дұрыс жұмыс істеу күйінде болуын қамтамасыз етіңіз. Дірілдеу әсері алақан мен қолдардың нерв және қан айналысы зақымдалуына себеп болуы мүмкін. Тар қолғапты киіңіз. Пневматикалық құралдың тұтқалары сығылған газ арқылы мұздай болуы мүмкін. Жылы қолдар дірілдеуге әсерленгіш болмайды. Кең қолғапты айналып тұрған бөліктер орап кетуі мүмкін. Егер бармақтардағы тері ұйып қалса, қышыса, қақсаса немесе оқ реңді болып қалса пневматикалық құралды жұмыс істеуді тоқтатып жұмыс берушіге хабар беріп дәрігерге хабарласыңыз. Пневматикалық құралды өте қ атты емес, бірақ берік ұстап талап етілген алақандық реакция күштерін сақтаңыз. Егер қаттырақ ұстасаңыз тербелулер күшеюі мүмкін. Егер универсалды айналмалы тіркесімді (жұдырықшаты тіркесім) пайдалану керек болса, бекіткіштерді пайдалану керек. Шланг менен пневматикалық автомат немесе шлангтар қосылған жері ажыралуы жағдайында қорғаныс болуы үшін Whipcheck қорғаныс құралын пайдаланыңыз. Пневматикалық құралды ешқашан шлангынан ұстап көтермеңіз.

Төмендегі белгілер пневматикалық құралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге пневматикалық құралды дұрыс әрі сенімді пайдалануға көмектеседі. Өнім және қызмет сипаттамасы Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Пневматикалық құралдың суреті бар бетті ашып пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз. Тағайындалу бойынша қолдану Пневматикалық құрал ағаш, пластмасса, метал, сылағыш және лакталған беттерді құрғақ тегістеуге арналған. Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірі суреттер бар беттегі пневматикалық құралдың сипаттамасына қатысты. 1 Қосқыш/өшіргіш 2 Бәсеңдеткіштегі ауа шығысы 3 Ауа кірісінде біріктіретін келте құбыр 4 Шланг келте құбыры 5 Айналымдар санының реттегіші 6 Сору құбыры 7 Сомын кілт (21 мм) 8 Аралық шеңбер 9 Тегістеу тәрелкесі 10 Тегістеу дискі* 11 Шаңсорғыш 12 Тіркесу* 13 Шланг қамыты* 14 Ауа құйылуы* 15 Шығатын ауа шлангы* *Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Белгі Мағына Жабдықтарды орнату, пайдалану, жөндеу және алмастырудан алдын және пневматикалық құрал жақынында жұмыс істеуден алдын барлық нұсқаулықтарды оқып орындаңыз. Қаупсіздік нұсқаулықтарын немесе ескертпелерді орындамау қатты жарақаттануға алып келуі мүмкін. Вт Ватт Қуат Нм Ньютон-метр Энергия бірлігі (айналымдар саны)

Масса, ауырлығы мм Миллиметр Ұзындық

бір минуттегі айналымдар немесе әрекеттер Бос айналу сәті

салыстырмалы дауыс күші үшін SWF Жылдам алмастырылатын

Аспап пантроны Ішкі алты қырлы үшін

Сыртқы төрт қырлы үшін

NPT Whitworth-ойығы National pipe thread Біріктіру ойығы OBJ_BUCH-1326-005.book Page 160 Monday, October 10, 2016 3:12 PMҚaзақша | 161 Bosch Power Tools 1 609 92A 39N | (10.10.16) Техникалық мәліметтер Осы ескертпелерде берілген дірілдеу пәрмені EN ISO 11148 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Ол дірілдеу қуатын шамалап өлшеу үшін де жарамды. Берілген діріл көлемі пневматикалық құралдың негізгі жұмыстары үшін берілген. Егер пневматикалық құрал басқа жұмыстар үшін түрлі керек-жарақтармен басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс барысындағы діріл қуатын арттырады. Діріл қуатын нақты есептеу үшін пневматикалық құралды өшірілген және қосылған күйде пайдаланылмаған уақыттарды да ескеру қажет. Бұл жұмыс уақытында

діріл қуатын төмендетеді. Пайдаланушы дірілдеу әсерінен сақтану үшін қосымша қауіпсіздік шараларын қолдануы қажет, мысалы: пневматикалық құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру. Сәйкестік мәлімдемесі Жеке жауапкершілікпен біз „Техникалық мәліметтер“ де сипатталған өнімнің 2006/42/EG ережелеріндегі барлық тиісті анықтамаларына өзгерістері менен бірге сәйкес екенін және төмендегі нормаларға сай екенін кепілдендіреміз: EN ISO 11148-8. Техникалық құжаттар (2006/42/EC) төмендегідеi: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH 70538 Stuttgart, GERMANY Stuttgart, 01.01.2017 Пневматикалық эксцентрлі тегістегіш Өнім нөмірі 0 607 350 ... ... 198 ... 199 ... 200 Бос істеу айналымдар саны n

мм 2,5 5,0 2,5 Тегістеу дискіØ мм 80 150 150 дайындамаға макс. жұмыс қысымы

Шланг қосылуын қосылу ойығы

1/4" NPT 1/4" NPT 1/4" NPT

Шлангтын жарықтағы ені мм 10 10 10 Бос істеудегі ауа шығымы

текше фунт минутта 8,3 17,6 8,5 18,0 8,5 18,0 EPTA-Procedure 01:2014 құжатына сай салмағы

0,62 1,3 0,68 1,5 0,72 1,5 Шуыл және дірілдеу туралы ақпарат Шу эмиссиясының мәндері EN ISO 15744 бойынша есептелген. Шуыл күші жұмыс істеуде 80 дБ(A) артуы мүмкін. Құлақты қорғау құралдарын киіңіз! A-мен белгіленген пневматикалық құралдың дыбыс күші әдетте төмендегіге тең болады Дыбыс күші L

Өлшеу дәлсіздігі K дБ(A)

Жиынтық діріл мәні a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN 28927 стандартына сай анықталған:

Ауа жетістіруге қосылу (А суретін қараңыз) Ауа қысымы 6,3 бардан (91пси) төмен болмауына көз жеткізіңіз, өйткені пневматикалық құрал осы жұмыс қысымына арналған. Максималды қуатқа жету үшін шлангтың жарықтағы ені мен қосылу ойығы көлемі „Техникалық мәліметтер“ кестесінде көрсетілгенлей болуы қажет. Толық қуатты сақтау үшін шлангтардың максималды ұзындығы 4 м болуы қажет. Жеткізілген сығылған ауа бөгде дене мен ылғалдықтан бос болуы қажет, өйткені пневматикалық құралды зақымданудан, ластанудан немесе зеңден қорғау қажет. Ескертпе: Сығылған ауа қызмет көрсету құрылғысын пайдалану керек. Бұл құрылғы арқылы пневматикалық

ұралдың мінсіз жұмыс істеуін қамтамасыз ету мүмкін. Қызмет көрсету құрылғысының пайдалану нұсқаулықтарын орындаңыз. Барлық арматура, біріктіру құбырлары мен шлангтар қысым және талап етілген ауа көлеміне сай ретте орындалуы қажет. Жеткізу шлангтарының жаншылмауына, иілмеуіне немесе жартылмауына көз жеткізіңіз! Қажет болса ауа кіруінде манометрмен пнематикалық құралды қосып қысымды өлшеңіз. Ауа жетістіруінің пневматикалық құралға қосылуы – Шлангтық келте құбырды 4 ауа кірісінің 3 біріктіретін келте құбырына бұрап кіргізіңіз. Пневматикалық құралдың ішкі клапан бөлшектерін зақымдамау үшін, шлангтық келте құбырды 4 ауа

3 алдындағы біріктіретін келсе құбырына бұрап кіргізу немесе шығару кезінде жазылма кілттімен (кілт көлемі 19 мм) тіреңіз. – Ауа шлангін 14 сәйкес тіркесіммен 12 шлангтің келте құбырына 4 салыңыз. Ескертпе: Ауа құйылу шлангын алдымен пневматикалық құралға сосын қызмет көрсету құрылғысына қосыңыз. Шығатын ауа жүйесі (В суретін қараңыз) Шығатын ауа жүйесімен шығатын ауаны шлангпен жұмыс орнынан ары бағыттап бір уақытта оптималды дыбыс өткізбеуге жету мүмкін. Сондай-ақ жұмыс шарттарын да жақсартасыз, өйткені жұмыс орны майлы ауамен ластанбайды немесе шаң мен жоңқа көтерілмейді. –Бәсеңдеткішті ауа шығуынан 2 шығарып, шлангтық келте құбырымен 4 алмастырыңыз. – Шланг қамыттарын 13 ауа шығару шлангында 15 босатып ауа шығару шлангын келте құбыр 4 үстінен шланг қамытын тартып бекітіңіз . Жұмыс құралын ауыстыру Тек қана мінсіз, тозбаған алмалы-салмалы аспаптарды пайдаланыңыз. Ақауы бар алмалы- салмалы аспаптар бұзылып, жарақат пен зиян келтіруі

Тегістеу дискін алмастыру – Жаңа тегістеу дискін салудан алдын тегістеу тәрелкесін 9 лас пен шаңнан тазалаңыз, мысалы, жаққышпен. Тегістеу тәрелкесінің беті 9 жабысқақ матамен жабдықталған болып тегістеу дискін жылдам және оңай

– Тегістеу дискісін 10 тегістеу тәрелкесінің 9 астына

– 0 607 350 199|... 200: Оңтайлы шаңсоруды қамтамасыз ету үшін тегістеу дискіндегі ойықтардың тегістеу тәрелкесінің ойықтарымен сәйкес болуына көз жеткізіңіз. Тегістеу дискін таңдау Өңделетін материал және қажетті беттің алынуына байланысты түрлі тегістеу дискілері ұсынылады: Материал Пайдалану Түйіршіктілік

Бояуды тегістеу үшін дөрекі 40

Боялған беттерді тегістеу үшін (мысалы, жағындыларды, бояу тамшыларын және аққан іздерді жою) орташа 80

Лактың төсеме бояуын тегістеу майда 180

OBJ_BUCH-1326-005.book Page 162 Monday, October 10, 2016 3:12 PMҚaзақша | 163 Bosch Power Tools 1 609 92A 39N | (10.10.16) Тегістеу тәрелкесін таңдау Жұмысына қарай пневматикалық құралды түрлі қаттылықты тегістеу тәрелкелерімен жабдықтау мүмкін: – Тегістеу тәрелкесі өте жұмсақ: жылтырату мен нәзік тегістеуге арналған, дөңес аймақтарды да. – Тегістеу тәрелкесі жұмсақ: барлық тегістеу жұмыстарына сәйкес, әмбебап пайдаланылады. – Тегістеу тәрелкесі қатты: тегіс аймақтарды қатты тегістеу қуаты үшін. Тегістеу тәрелкесін алмастыру Ескертпе: Зақымдалған тегістеу тәрелкесін 9 бірден алмастырыңыз. – Тегістеу дискісін 10 шешіңіз. –Сомын кілтін 7 биіктігі өзгертілетін сору құбырының 6 астына жылжытып тегістеу шпинделін сомын кілтімен

– Тегістеу тәрелкесін 9 сағат тіліне қарсы тегістеу шпинделінен бұрап алыңыз. Тығырықтарды 8 шығарып жаңа тегістеу тәрелкелерін орнатыңыз да тығырықпен бірге сағат тілімен бұраңыз. 0 607 350 199|... 200: Екінші тығырықты 8 пайдаланып, эксцентрлі тегістеуіштің белсенді шаңсоруда дайындамаға қатты жабысуына жол бермейсіз. Шаңды және жоңқаларды сору Қорғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өңделуі керек. –Мүмкіншілігінше осы материал үшін сәйкес келетін

ғышты пайдаланыңыз. – Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз. –P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын ұйғарымдарды пайдаланыңыз. Жұмыс орнында шаңның жиналуын болдырмаңыз. Шаң оңай тұтануы мүмкін. Шаңсорусыз тегістеу (0 607 350 198) – Тесіксіз тегістеу дискілерін пайдаланыңыз. Сыртқы сорғыш (0 607 350 199|... 200) –Сорғыш шлангті (керек-жарақтар) тікелей шаңсорғышқа 11 қосыңыз. Шаңсорғыш өңделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр туғызатын немесе құрғ

үшін арнайы шаңсорғышты пайдаланыңыз. Expert for Wood –Барлық ағаш түрлері (мысалы, қатты, жұмсақ, ЖАТ, құрылыс панельдері) Best for Wood – Қатты ағаш – Ағаш жоңқаларынан жасалған тақта –Құрылыс панельдері –Металл материалдар Сүргіленбеген брус немесе тақтайларды алдын ала тегістеу үшін дөрекі 40

Жалпақ тегістеу және аздаған кедір - бүдірді тегістеу үшін орташа 80

Ағашты ақырғы және жұқалап тегістеу үшін майда 180

– Плексиглас – Әйнекті талшықтық пластмассалар Алдын ала тегістеу үшін дөрекі 80 Пішін ажарлау және қырларын сындыру үшін орташа 100

Пішінді беру үшін нәзік тегістеу майда 180

Жылтырату мен қырларын жұмырлау өте нәзік 600

Пайдалануға ендіру Пневматикалық құрылғы қосылған жағдайда ауа кірісінде өлшенген 6,3 бар (91 пси) жұмыс қысымында істейді. Пневматикалық құралды іске қосудан алдын реттеу құралдарын алыстатыңыз. Айналатын бөлігінде орнатылған реттеу құралы жарақаттануларға алып келуі мүмкін. Ескертпе: Егер пневматикалық құрал мысалы ұзақ уақыт пайдаланбағаннан соң қосылмаса ауа жетестіруді тоқтатып тегістеу тәрелкесін 9 бірнеше рет айналдырыңыз. Осымен тұтасу күштері жойылады. Энергияны үнемдеу үшін пневматикалық құралды пайдаланарда ғана қосыңыз. – Пневматикалық құралды қосу үшін қосқыш/өшіргішті 1 төменге басып жұмыс кезінде оны басылған күйде

– Пневматикалық құралдың өшіру үшін қосқыш/ өшіргішті жіберіңіз 1. Айналымдар санын таңдау (C суретін қараңыз) Айналымдар санын реттегіші арқылы 5 қажетті айналымдар санын жұмыс кезінде да реттеуге болады. Талап етілетін айналымдар санын материалмен жұмыс жасау жағдайына байланысты тәжірибе арқылы анықтауға

Пайдалану нұсқаулары Пневматикалық құралды қолыңыздан босатар алдын, оның толық тоқтауын күтіңіз. Өзі жабысатын тегістеу дискілері шоғырлас ретте тегістеу тәрелкесінде орнатылуы мүмкін. Ауа келуі тоқтаса немесе жұмысқа керекті қысымы төменделсе пневматикалық құрал өшеді. Жұмысқа керекті қысымды тексеріп оптималды қысым жағдайында қайта жұмыс істеуды бастаңыз. Тосыннан пайда болатын жүктеулер қатты айналымдар санының төменделуіне немесе тоқтауына әсер етеді бірақ қозғалтқышқа зиян жеткізбейді. Аймақтарды тегістеу – Пневматикалық құралды қосып толық ажарлау бетін өңделетін жерге қойып күшпен қатты басып дайындама үстінен жылжытыңыз. Көшіру деңгейі және тегістелген бет сапасы тегістеу дискін таңдау, таңдалған айналымдар саны және басу күші арқылы реттеледі. Тек мінсіз тегістеу дискімен ғана дұрыс тегістеуге, сол арқылы пневматикалық құралды сақтауға болады. Ажарлау дискінің қызмет мерзімін ұзарту үшін бірқалыпты басуға талпыныңыз. Өте қатты басу пневматикалық құрал мен тегістеу дискінің тез тозуын тудырады. Металл өңдеген тегістеу дискін басқа материалдар үшін пайдаланбаңыз. Тек түпнұсқалы Bosch ажарлау жабдықтарын пайдаланыңыз. Ірі тегістеу – Ірі түйіршіктіліктік ажарлау дискісін орнатыңыз. – Пневматикалық құралды тек жай басыңыз, онда ол жоғары айналымдар санымен жұмыс істеп көбірек материал алынады. Майда тегістеу –Майда түйіршіктіліктік тегістеу дискісін орнатыңыз. – Пневматикалық құралды аз қысыммен, бетке параллель немесе ішінара көлденең және тік бағытта дайындамаға қарай жылжытыңыз. Шере сияқты өңделетін даындаманы қатты тегістемеу үшін пневматикалық құралды қисатпаңыз. Басу қаттылығын немесе айналымдар санын аз өзгертіп тегістеу тәрелкесінің айналымдар санын төмендету мүмкін, онда экцентрикті әрекет өзгермейді. – Жұмыс әдісін аяқтағаннн соң пневматикалық құралды

Техникалық күтім және қызмет Қызмет көрсету және тазалау Қызмет көрсету және жөндеу жұмыстарын тек маман оқыған қызметкерлер орындасын. Сол арқылы пневматикалық құрал қауіпсіздігін сақтайсыз. Ажарлау шпинделінің бос айналу моментін жүйелі түрде өлшеңіз. Егер өлшелген көлем берілген бос айналу моментінен n

(„Техникалық мәлиметтерді“ қараңыз) жоғары болса, пневматикалық құралды Bosch сервистік орталығында тексерту керек. Жоғары бос айналу моментінде алмалы-салмалы аспап сынуы мүмкін, төмен айналымдар санында жұмыс қуаты төмендейді. Өкілетті Bosch сервистік орталығы бұл жұмыстарды жылдам және сенімді ретте орындайды. Тек Bosch түпнұсқалық қосалқы бөлшектерін пайдаланыңыз. Жүйелік түрдегі тазалау – Пневматикалық құралдың ауа кірісіндегі торын жүйелік түрде тазалаңыз. Бұл үшін шлангтық келте құбырды 4 шешіп торды шаңдан және ластан тазалаңыз. Сосын шлангтық келте құбырды қайта орнатыңыз. –Сығылған ауа ішіндегі су мен лас бөлшектері зе

себебі болып қатпар, клапан т.б. тозуына алып келуі мүмкін. Алдын алу үшін ауа кірісіне 3 бірнеше тамшы мотор майын тамызу керек. Пневматикалық құралды қайта ауа жетістіруіне қосып („Ауа жетістіруге қосылу“, 162 бетін қараңыз) оны 5 –10 с істетіп, шығатып майын шүберекпен сүртіңіз. Егер пневматикалық құрал ұзақ уақыт пайдаланылмаса бқл әдісті әрдайым орындау керек. – Максималды айналымдар саны үшін айналымдар саны реттегішін 5 қосқыш келте құбырынан 3 ары жылжытыңыз. – Минималды айналымдар саны үшін айналымдар саны реттегішін 5 қосқыш келте құбырына 3 жылжытыңыз. OBJ_BUCH-1326-005.book Page 164 Monday, October 10, 2016 3:12 PMҚaзақша | 165 Bosch Power Tools 1 609 92A 39N | (10.10.16) Мерзімді қызмет көрсету – Бірінші 150 пайдалану сағатынан соң беріліс қорабын жеңіл еріткішпен тазалаңыз. Еріткіш өндірушінің пайдалану және кәдеге жарату нұсқаулықтарын орындаңыз. Беріліс қорабын арнайы Bosch беріліс қорабы майымен майлаңыз. Бірінші тазалаудан бастап таалау әдісін әр 300 пайдалану сағатынан соң қайталаңыз. Арнайы беріліс қорабы майы (225 мл) Өнім нөмірі 3 605 430 009 –Қозғалтқыш қатпарларын мерзімді ретте маман қызметкерлер тексеріп керек болса алмастыруы қажет. CLEAN-нұсқаларына тиісті болмаған пневматикалық құралдарды майлау CLEAN-қатарына тиісті болмаған барлық Bosch пневматикалық құралдарында (майсыз сығылған ауамен

мыс істейтін пневматикалық қозғалтқыштың арнайы түрі), ағып тұрған сығылған ауаға әрдайым майлы тұманды қосу керек болады. Талап етілетін сығылған ауа майлары сығылған ауа пневматикалық құралға қосылған қызмет көрсету құрылғысында бар (қосымша мәліметтер компрессор өндірушісінен алу мүмкін). Пневматикалық құралды тікелей малай үшін немесе қызмет көрсету құрылғысында қосу үшін SAE 10 немесе SAE 20 мотор майларын пайдалану керек. Керек-жарақтар Сапалы қосалқы құралдардың толық ауқымы туралы интернетте www.bosch-pt.com мекенжайында немесе сатушыдан білуге болады. Тұтынушыға қызмет көрсету және пайдалану

Барлық сұраулар мен қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде пневматикалық құрал зауыттық тақтайшасындағы 10-орынды өнім нөмірін

Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек „Роберт Бош“ фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.

КЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

ЖШС „Роберт Бош“ Электр құралдарына қызмет көрсету орталығы Алматы қаласы

Райымбек данғылы Коммунальная көшесінің бұрышы, 169/1 Тел.: +7 (727) 232 37 07 Факс: +7 (727) 233 07 87 E-Mail: info.powertools.ka@bosch.com Ресми сайты: www.bosch.kz; www.bosch-pt.kz Кәдеге жарату Пневматикалық құралды, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет. Майлау және тазалау құралдарын қоршаған ортаны қорғайтын ретте кәдеге жарату қажет. Заңдық нұсқаулықтарды орындаңыз. Қозғалтқыш катпарларын тиісту ретте кәдеге жаратыңыз! Қозғалтқыш катпарларының құрамында тефлон бар. 400 °C-тан артық қызытпаңыз, әйтпесе денсаулыққа зиян келтіретін булар пайда болуы

Егер пневматикалық құралды пайдаланып болмаса оны кәдеге жарату орталығына тапсырыңыз немесе дилерге, мысалы, өкілетті Bosch сервистік қызметіне, жібері
