0 607 350 199 - Schleifmaschine BOSCH - Kostenlose Bedienungsanleitung

Marke	Bosch
Modell	0 607 350 199
Kategorie	Druckluft-Exzenterschleifer
Antriebsart	Druckluft
Maximaler Arbeitsdruck	6,3 bar (91 psi)
Luftanschluss	1/4" NPT
Innendurchmesser Schlauch	10 mm
Luftverbrauch im Leerlauf	8,5 l/s (18,0 cfm)
Leerlaufdrehzahl	12 000 min⁻¹
Schwingkreis	5,0 mm
Schleiftellerdurchmesser	150 mm
Gewicht (gemäß EPTA 01:2014)	0,68 kg
Schalldruckpegel (LpA)	76 dB(A) (Unsicherheit 3 dB)
Vibration (ah)	< 3,1 m/s² (Unsicherheit 1,5 m/s²)
Hauptfunktionen	Trockenschleifen von Holz, Kunststoff, Metall, Spachtelmasse und lackierten Oberflächen
Schalter	Ein-/Ausschalter mit Druckhaltefunktion
Drehzahlregler	Ja, stufenlos einstellbar
Staubabsaugsystem	Extern (über Anschluss am Gehäuse)
Schleifmittelbefestigung	Haftung (Klett)
Austauschbarer Schleifteller	Ja (extra weich, weich, hart)
Schmierung	Empfohlen: Motoröl SAE 10 oder 20, oder Bosch Spezialfett für Getriebe
Wartung	Reinigung des Lufteinlassfilters, regelmäßige Überprüfung der Leerlaufdrehzahl, regelmäßige Schmierung
Ersatzteile	Erhältlich bei Bosch oder autorisierten Händlern (Originalteile verwenden)
Reparierbarkeit	Durch autorisierten Bosch-Kundendienst
Konformitätsnormen	Richtlinie 2006/42/EG, EN ISO 11148-8

Häufig gestellte Fragen - 0 607 350 199 BOSCH

Welcher Druckluftdruck ist für den Schleifer erforderlich?

Der optimale Betriebsdruck beträgt 6,3 bar (91 psi), gemessen am Lufteinlass bei laufendem Werkzeug. Ein niedrigerer Druck verringert die Leistung.

Wie wechselt man das Schleifblatt?

Verwenden Sie ein Schleifblatt mit Klettsystem. Reinigen Sie den Schleifteller und drücken Sie dann das Blatt auf die Unterseite des Tellers. Beim Modell 0 607 350 199 richten Sie die Perforationen aus, wenn Sie die Absaugung verwenden.

Wie stellt man die Drehzahl ein?

Drehen Sie den Drehzahlregler (5): Drehen Sie ihn vom Lufteinlass weg für maximale Drehzahl, hin zum Lufteinlass für minimale Drehzahl. Die Einstellung kann während des Betriebs erfolgen.

Kann der Schleifer ohne Staubabsaugung verwendet werden?

Ja. Verwenden Sie beim Modell 0 607 350 199 Schleifblätter ohne Perforationen, wenn Sie keinen Staubsauger anschließen. Andernfalls schließen Sie einen Absaugschlauch an die Vorrichtung (11) an.

Was tun, wenn der Schleifer nicht startet?

Nach längerer Nichtbenutzung können Haftkräfte den Teller blockieren. Unterbrechen Sie die Luftzufuhr, drehen Sie dann den Schleifteller mehrmals von Hand. Schließen Sie wieder an und versuchen Sie zu starten.

Wie wartet man den Druckluftschleifer?

Reinigen Sie regelmäßig den Lufteinlassfilter. Nach 150 Betriebsstunden reinigen Sie das Getriebe mit einem milden Lösungsmittel und schmieren es mit Bosch-Spezialfett. Wiederholen Sie dies alle 300 Stunden. Überprüfen Sie regelmäßig die Leerlaufdrehzahl.

Welches Öl zur Schmierung verwenden?

Verwenden Sie Motoröl SAE 10 oder SAE 20. Sie können es direkt in den Lufteinlass oder über einen Öler in der Wartungseinheit einspritzen. Für das Getriebe verwenden Sie Bosch-Spezialfett (Art.-Nr. 3 605 430 009).

Welches Zubehör ist kompatibel?

Verwenden Sie ausschließlich Original-Bosch-Zubehör: Schleifblätter, Schleifteller (extra weich, weich, hart), Luftschläuche und passende Anschlüsse. Das Zubehörprogramm finden Sie auf www.bosch-pt.com.

Wie entsorgt man den Schleifer am Ende seiner Lebensdauer?

Entsorgen Sie das Werkzeug nicht im Hausmüll. Geben Sie es bei einem Recyclingzentrum oder einem autorisierten Bosch-Händler ab. Die Motorlamellen enthalten Teflon: Nicht über 400°C erhitzen.

Welche Sicherheitsvorkehrungen sind wichtig?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz, wenn der Schallpegel 80 dB(A) übersteigt. Verwenden Sie eine Atemschutzmaske P2 für gesundheitsschädliche Stäube. Richten Sie Druckluft niemals auf sich selbst. Halten Sie Zuschauer fern.

BEDIENUNGSANLEITUNG 0 607 350 199 BOSCH

de Originalbetriebsanleitung

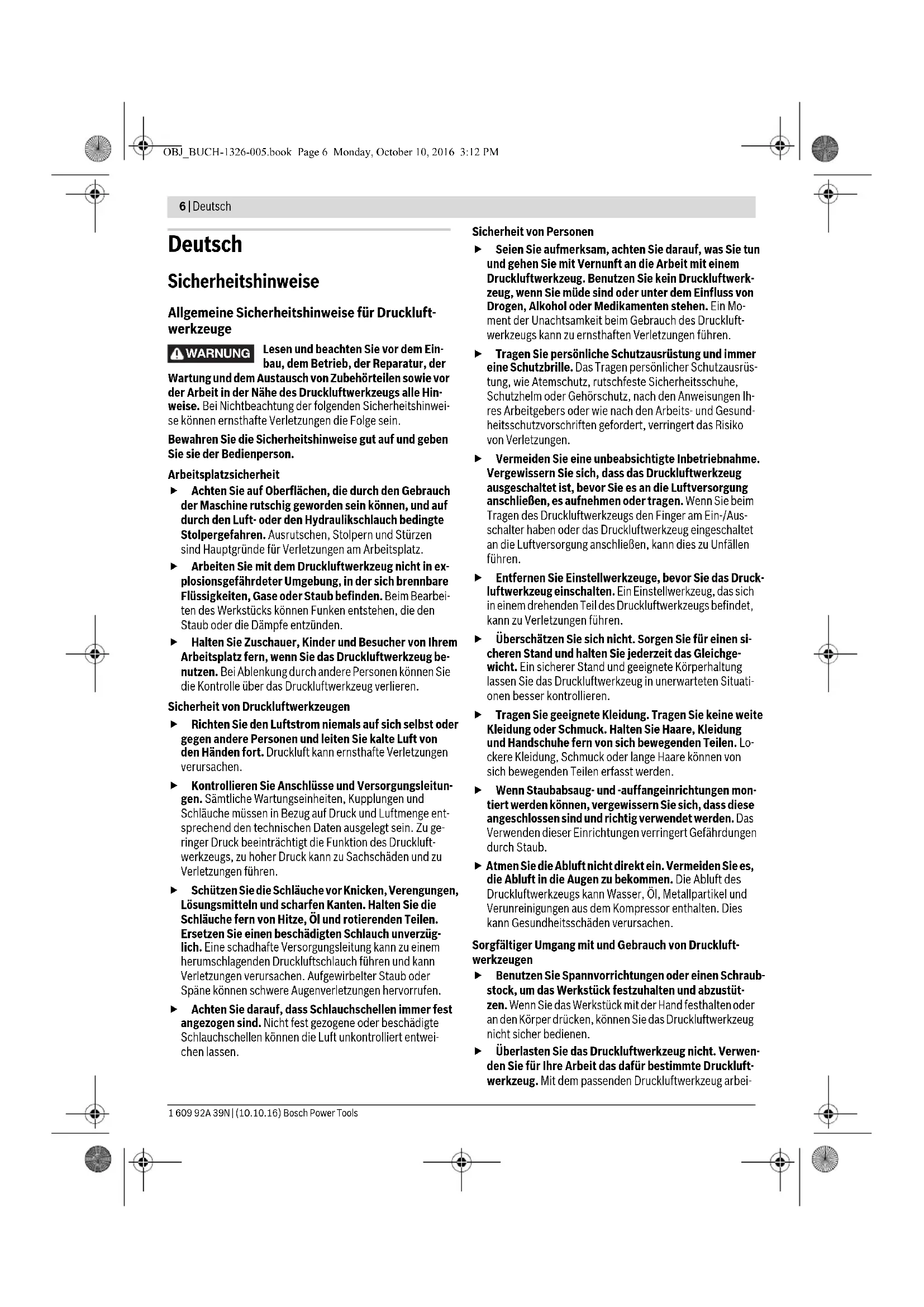

Allgemeine Sicherheitshinweise für Druckluftwerkzeuge

WARNUNG

Lesen und beachten Sie vor dem Einbau, dem Betrieb, der Reparatur, der

Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Nähe des Druckluftwerkzeugs alle Hinweise. Bei Nichtbeachtung der folgenden Sicherheitshinweise können ernsthafte Verletzungen die Folge sein.

Bewahren Sie die Sicherheitshinweise gut auf und geben Sie sie der Bedienperson.

Arbeitsplatzsicherheit

Achten Sie auf Oberflächen, die durch den Gebrauch der Maschine rutschig geworden sein können, und auf durch den Luft- oder den Hydraulikschlauch bedingte Stolpergefahren. Ausrutschen, Stolpern und Stürzen sind Hauptgründe für Verletzungen am Arbeitsplatz. Arbeiten Sie mit dem Druckluftwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Bearbeiten des Werkstücks können Funken entstehen, die den Staub oder die Dämpfe entzünden. - Halten Sie Zuschauer, Kinder und Besucher von Ihrem Arbeitsplatz fern, wenn Sie das Druckluftwerkzeug benutzen. Bei Ablenkung durch andere Personen können Sie die Kontrolle über das Druckluftwerkzeug verlieren.

Sicherheit von Druckluftwerkzeugen

Richten Sie den Luftstrom niemals auf sich selbst oder gegen andere Personen und leiten Sie kalte Luft von den Händen fort. Druckluft kann ernsthafte Verletzungen verursachen. Kontrollieren Sie Anschlüsse und Versorgungsleitungen. Sämtliche Wartungseinheiten, Kupplungen und Schläuche müssen in Bezug auf Druck und Luftmenge entsprechend den technischen Daten ausgelegt sein. Zu geringer Druck beeinträchtigt die Funktion des Druckluftwerkzeugs, zu hoher Druck kann zu Sachschäden und zu Verletzungen führen. Schützen Sie die Schläuche vor Knicken, Verengungen, Lösungsmitteln und scharfen Kanten. Halten Sie die Schläuche fern von Hitze, Öl und rotierenden Teilen. Ersetzen Sie einen beschädigten Schlauch unverzüglich. Eine schadhafte Versorgungsleitung kann zu einem herumschlagenden Druckluftschlauch führen und kann Verletzungen verursachen. Aufgewirbelter Staub oder Späne können schwere Augenverletzungen hervorrufen. Achten Sie darauf, dass Schlauchschellen immer fest angezogen sind. Nicht fest gezogene oder beschädigte Schlauchschellen können die Luft unkontrolliert entweichen lassen.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Druckluftwerkzeug. Benutzen Sie kein Druckluftwerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Druckluftwerkzeugs kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Atemschutz, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, nach den Anweisungen Ihres Arbeitgebers oder wie nach den Arbeits- und Gesundheitsschutzvorschriften gefordert, verringert das Risiko von Verletzungen. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Druckluftwerkzeug ausgeschaltet ist, bevor Sie es an die Luftversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Druckluftwerkzeugs den Finger am Ein-/Ausschalter haben oder das Druckluftwerkzeug eingeschaltet an die Luftversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge, bevor Sie das Druckluftwerkzeug einschalten. Ein Einstellwerkzeug, das sich in einem drehenden Teil des Druckluftwerkzeugs befindet, kann zu Verletzungen führen. ▶ Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Ein sicherer Stand und geeignete Körperhaltung lassen Sie das Druckluftwerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. Atmen Sie die Abluft nicht direkt ein. Vermeiden Sie es, die Abluft in die Augen zu bekommen. Die Abluft des Druckluftwerkzeugs kann Wasser, Öl, Metallpartikel und Verunreinigungen aus dem Kompressor enthalten. Dies kann Gesundheitsschäden verursachen.

Sorgfältiger Umgang mit und Gebrauch von Druckluftwerkzeugen

Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten und abzustützen. Wenn Sie das Werkstück mit der Hand festhalten oder an den Körper drücken, können Sie das Druckluftwerkzeug nicht sicher bedienen. ▶ Überlasten Sie das Druckluftwerkzeug nicht. Verwenden Sie für Ihre Arbeit das dazu bestimmte Druckluftwerkzeug. Mit dem passenden Druckluftwerkzeug arbeit

ten Sie besser und sicherer im angegebenen Leistungsbereich.

Benutzen Sie kein Druckluftwerkzeug, dessen Ein-/Ausschalter defekt ist. Ein Druckluftwerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Unterbrechen Sie die Luftversorgung, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder bei längerem Nichtgebrauch. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Druckluftwerkzeugs. Bewahren Sie unbenutzte Druckluftwerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Druckluftwerkzeug nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Druckluftwerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie das Druckluftwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Druckluftwerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Druckluftwerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Druckluftwerkzeugen. Verwenden Sie Druckluftwerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Damit werden Staubentwicklung, Schwingungen und Geräuschentwicklung sowie wie möglich reduziert. Das Druckluftwerkzeug sollte ausschließlich von qualifizierten und geschulten Bedienern eingerichtet, eingestellt oder verwendet werden. Das Druckluftwerkzeug darf nicht verändert werden. Veränderungen können die Wirksamkeit der Sicherheitsmaßnahmen verringern und die Risiken für den Bediener erhöhen.

Service

Lassen Sie Ihr Druckluftwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt.

Sicherheitshinweise für Druckluft-Exzenterschleifer

Bei einem Bruch des Werkstücks oder eines der Zubehörteile oder gar des Druckluftwerkzeugs selbst können Teile mit hoher Geschwindigkeit herausgeschleudert werden. Beim Betrieb sowie bei Reparatur- oder Wartungsarbeiten und beim Austausch von Zubehörteilen am Druckluftwerkzeug ist immer ein schlagfester Augenschutz zu tragen. Der Grad des erforderlichen Schutzes sollte für jeden einzelnen Einsatz gesondert bewertet werden.

Tragen Sie einen Schutzhelm, wenn Sie Arbeiten über Kopf ausführen. So vermeiden Sie Verletzungen. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Trennscheiben können wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. Vorsicht! Einsatzwerkzeuge können bei längerem Betrieb des Druckluftwerkzeugs heiß werden. Verwenden Sie Schutzhandschuhe. Die Bediener und das Wartungspersonal müssen physisch in der Lage sein, die Größe, das Gewicht und die Leistung des Druckluftwerkzeugs zu handhaben. Seien Sie auf unerwartete Bewegungen des Druckluftwerkzeugs gefasst, die infolge von Reaktionskräften oder dem Bruch des Einsatzwerkzeugs entstehen können. Halten Sie das Druckluftwerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie diese Bewegungen abfangen können. Diese Vorsichtsmaßnahmen können Verletzungen vermeiden. ▸ Nehmen Sie für die Arbeit mit diesem Druckluftwerkzeug eine bequeme Stellung ein, achten Sie auf sicheren Halt und vermeiden Sie ungünstige Positionen oder solche, bei denen es schwierig ist, das Gleichgewicht zu halten. Der Bediener soll während lang dauernder Arbeiten die Körperhaltung verändern, um Unannehmlichkeiten und Ermüdung zu vermeiden. Bei einer Unterbrechung der Luftversorgung oder reduziertem Betriebsdruck schalten Sie das Druckluftwerkzeug aus. Prüfen Sie den Betriebsdruck und starten Sie bei optimalem Betriebsdruck erneut. ▸ Verwenden Sie nur die von Bosch empfohlenen Schmiermittel. ▸ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge auf Absplitterungen und Risse, Verschleiß oder starke Abnutzung. Wenn das Druckluftwerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie sich und in der Höhe befindliche Personen außerhalb der Ebene des rotierenden Einsatzwerkzeugs und setzen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Sie können sich verletzen. ▸ Verwenden Sie das Druckluftwerkzeug nicht ohne Schleifmittel. Der Schleifteller nutzt sich sonst ab und die Schleifmittel können nicht mehr sicher befestigt werden. Das Druckluftwerkzeug kann sich elektrostatisch entladen, wenn Sie Kunststoffe oder andere nicht-leitende Materialien schleifen.

Bei der Verwendung des Druckluftwerkzeugs kann der Bediener bei der Ausführung arbeitsbezogener Tätigkeiten unangenehme Empfindungen in den Händen, Armen, Schultern, im Halsbereich oder an anderen Körperteilen verspüren. Falls der Bediener Symptome wie z. B. andauerndes Unwohlsein, Beschwerden, Pochen, Schmerz, Kribbeln, Taubheit, Brennen oder Steifheit an sich wahrnimmt, sollten diese warnenden Anzeichen nicht ignoriert werden. Der Bediener sollte diese seinem Arbeitgeber mitteilen und einen qualifizierten Mediziner konsultieren. ▶ Verwenden Sie keine Trennscheiben. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Druckluftwerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. Achten Sie darauf, dass selbsthaftende Schleifblätter konzentrisch auf dem Schleifteller angebracht werden.

4WARNUNG Der beim Schmirgeln, Sägen, Schleifen, Bohren und ähnlichen Tätigkeiten entstehende Staub kann krebserzeugend, fruchtschädigend oder erbgutverändernd wirken. Einige der in diesen Stäuben enthaltenen Stoffe sind:

• Blei in bleihaltigen Farben und Lacken;
• kristalline Kieselerde in Ziegeln, Zement und anderen Maurerarbeiten;
• Arsen und Chromat in chemisch behandeltem Holz. Das Risiko einer Erkrankung hängt davon ab, wie oft Sie diesen Stoffen ausgesetzt sind. Um die Gefahr zu reduzieren, sollten Sie nur in gut belüfteten Räumen mit entsprechender Schutzausrüstung arbeiten (z.B. mit speziell konstruierten Atemschutzgeräten, die auch kleinste Staubpartikel herausfiltern). Durch das Arbeiten mit bestimmten Materialien können Stäube und Dämpfe entstehen, die eine explosionsfähige Atmosphäre bilden können. Durch das Arbeiten mit Druckluftwerkzeugen können Funken entstehen, die den Staub oder die Dämpfe entzünden können. Beim Arbeiten am Werkstück kann zusätzliche Lärmbelastung entstehen, die durch geeignete Maßnahmen vermieden werden kann, wie z.B. die Verwendung von Dämpfungsstoffen beim Auftreten von Klingelgeräuschen am Werkstück. Verfügt das Druckluftwerkzeug über einen Schalldämpfer, ist stets sicherzustellen, dass dieser beim Betrieb des Druckluftwerkzeugs vor Ort ist und sich in einem guten Arbeitszustand befindet. Die Einwirkung von Schwingungen kann Schädigungen an den Nerven und Störungen der Blutzirkulation in Händen und Armen verursachen. ▶ Tragen Sie enganliegende Handschuhe. Handgriffe von Druckluftwerkzeugen werden durch die Druckluftstörung kalt. Warme Hände sind unempfindlicher gegen Vibrationen. Weite Handschuhe können von rotierenden Teilen erfasst werden.

Falls Sie feststellen, dass die Haut an Ihren Fingern oder Händen taub wird, kribbelt, schmerzt oder sich weiß verfärbt, stellen Sie die Arbeit mit dem Druckluftwerkzeug ein, benachrichtigen Sie Ihren Arbeitgeber und konsultieren Sie einen Arzt. - Halten Sie das Druckluftwerkzeug mit nicht allzu festem, aber sicherem Griff unter Einhaltung der erforderlichen Hand-Reaktionskräfte. Die Schwingungen können sich verstärken, je fester Sie das Werkzeug halten. Falls Universal-Drehkupplungen (Klauenkupplungen) verwendet werden, müssen Arretierstifte eingesetzt werden. Verwenden Sie Whipcheck-Schlauchsicherungen, um Schutz für den Fall eines Versagens der Verbindung des Schlauchs mit dem Druckluftwerkzeug oder von Schläuchen untereinander zu bieten. Tragen Sie das Druckluftwerkzeug niemals am Schlauch.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Druckluftwerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Druckluftwerkzeug besser und sicherer zu gebrauchen.

Symbol Bedeutung

Lesen und beachten Sie vor dem Einbau, dem Betrieb, der Reparatur, der Wartung und dem Austausch von Zubehörteilen sowie vor der Arbeit in der Höhe des Druckluftwerkzeugs alle Hinweise. Bei Nichtbeachtung der Sicherheitshinweise und Anweisungen können ernsthafte Verletzungen die Folge sein.

W	W	a	t	t	L
Nm Newtonmeter				Energieeinheit(Drehmoment)
kg	Kilogramm			Masse, Gewicht
Ibs	Pounds
mm Millimeter Länge
min	Minuten			Zeitspanne, Dauer
s	Sekunden
\( \mathbf{min}^{-1} \)	Umdrehungen oder Bewegungen pro Minute			Leerlaufdrehzahl
bar	bar			Luftdruck
psi	pounds per square inch
l/s	Liter pro Sekunde			Luftverbrauch
cfm	cubic feet/minute
dB Dezibel				Bes. Maß der relati-ven Lautstärke

Symbol Bedeutung

SWF Schnellwechselfutter
Symbol für Innensechskant
■ Symbol für Außenvierkant		Werkzeugaufnahme
UNF	US-Feingewinde( Unified National FineThread Series)
G	Whitworth-Gewinde	Anschlussgewinde
NPT	National pipe thread

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Druckluftwerkzeugs auf, und setzen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Druckluftwerkzeug ist bestimmt zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberflächen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Druckluftwerkzeuges auf der Grafikseite.

1 Ein-/Ausschalter 2 Luftaustritt mit Schalldämpfer 3 Anschlussstutzen am Lufteinlass 4 Schlauchnippel 5 Drehzahlregler 6 Absaughaube 7 Gabelschlüssel (21 mm) 8 Unterlegscheibe 9 Schleifteller 10 Schleifblatt 11 Staubabsaugung 12 Kupplung 13 Schlauchschelle 14 Zuluftschlauch 15 Abluftschlauch*

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Druckluft-Exzenterschleifer
Sachnummer 0 607 350 ...		... 198	... 199	... 200
Leerlaufdrehzahl n0	min-1	12000	12000	12000
Hub	mm 2,5	5,0	2,5
Schleifblatt-Ø	mm 80	150	150
max. Arbeitsdruck am Werkzeug	bar	6,3	6,3	6,3
	psi	91	91	91
Anschlussgewinde des Schlauchanschlusses		1/4" NPT	1/4" NPT	1/4" NPT
Lichte Schlauchweite	mm 10	10	10
Luftverbrauch im Leerlauf	l/s	8,3	8,5	8,5
	cfm	17,6	18,0	18,0
Gewicht entsprechend EPTA-Procedure 01:2014	kg	0,62	0,68	0,72
	lbs	1,3	1,5	1,5

Geräusch-/Vibrationsinformation

Gerauschemisswerte ermittelt entsprechend EN ISO 15744.Der Gerauschpegel beim Arbeiten kann 80 dB(A) überschreiben. Gehörschutz/TRagen!
Der A-bewertete Gerauschpegel des Druckluftwerkzeugsbetragt typischerweise:Schalldruckpegel LpAUnsicherheit K	dB(A)	73	76	76
	dB	3	3	3
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 28927:
ah	m/s2	< 2,5	3,1	3,1
K	m/s2	1,5	1,5	1,5

10 | Deutsch

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN ISO 11148 genommenen Messverfahren gemessen worden und kann für den Vergleich von Druckluftwerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Druckluftwerkzeugs. Wenn allerdings das Druckluftwerkzeug für andere Anwendungen, mit entsprechendem Zubehör, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Druckluftwerkzeug abgeschaltet ist oder bereits läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest, wie zum Beispiel: Wartung von Druckluftwerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Konformitätserklärung C

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinie 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN ISO 11148-8.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch Power Tools GmbH, PT/ECS, 70538 Stuttgart, GERMANY

Henk Becker

Anschluss an die Luftversorgung (siehe Bild A)

Achten Sie darauf, dass der Luftdruck nicht niedriger als 6,3 bar (91 psi) ist, da das Druckluftwerkzeug für diesen Betriebsdruck ausgelegt ist.

Für eine maximale Leistung müssen die Werte für die lichte Schlauchweite sowie die Anschlussgewinde, wie in der Tabelle „Technische Daten" angegeben, eingehalten werden. Zur Erhaltung der vollen Leistung nur Schläuche bis maximal 4 m Länge verwenden.

Die zugeführte Druckluft muss frei von Fremdkörpern und Feuchtigkeit sein, um das Druckluftwerkzeug vor Beschädigung, Verschmutzung und Rostbildung zu schützen.

Hinweis: Die Verwendung einer Druckluft-Wartungseinheit ist notwendig. Diese gewährleistet eine einwandfreie Funktion der Druckluftwerkzeuge.

Beachten Sie die Betriebsanleitung der Wartungseinheit. Sämtliche Armaturen, Verbindungsleitungen und Schläuche müssen dem Druck und der erforderlichen Luftmenge entsprechend ausgelegt sein.

Vermeiden Sie Verengungen der Zuleitungen, z.B. durch Quetschen, Knicken oder Zerren!

Prüfen Sie im Zweifelsfall den Druck am Lufteintritt mit einem Manometer bei eingeschaltetem Druckluftwerkzeug.

Anschluss der Luftversorgung an das Druckluftwerkzeug

• Schrauben Sie einen Schlauchnippel 4 in den Anschlussstutzen am Lufteinlass 3 ein. Um Beschädigungen an allen liegenden Ventilteilen des Druckluftwerkzeugs zu vermeiden, halten Sie beim Ein- und Ausschrauben des Schlauchnippels 4 an dem vorstehenden Anschlussstutzen des Lufteinlasses 3 mit einem Gabelschlüssel (Schlüsselweite 19 mm) gegen.
• Stecken Sie den Zuluftschlauch 14 mit der passenden Kupplung 12 auf den Schlauchnippel 4.

Hinweis: Befestigen Sie den Zuluftschlauch immer erst am Druckluftwerkzeug, dann an der Wartungseinheit.

Abluftführung (siehe Bild B)

Mit einer Abluftführung können Sie die Abluft durch einen Abluftschlauch von Ihrem Arbeitsplatz wegleiten und gleichzeitig optimale Schalldämpfung erreichen. Zudem verbessern Sie Ihre Arbeitsbedingungen, da Ihr Arbeitsplatz nicht mehr von ölhaltiger Luft verschmutzt werden kann oder Staub bzw. Späne aufgewirbelt werden.

• Schrauben Sie den Schalldämpfer am Luftaustritt 2 heraus und ersetzen Sie ihn durch einen Schlauchnippel 4.

Lockern Sie die Schlauchschelle 13 des Abluftschlauches 15 und befestigen Sie den Abluftschlauch über dem Schlauchnippel 4, indem Sie die Schlauchschelle fest anziehen.

Werkzeugwechsel

Verwenden Sie nur einwandfreie, nicht verschlissene Einsatzwerkzeuge. Defekte Einsatzwerkzeuge können beispielsweise brechen und zu Verletzungen und Sachschäden führen.

Schleifblatt wechseln

• Entfernen Sie vor dem Aufsetzen eines neuen Schleifblattes Schmutz und Staub vom Schleifteller 9, z. B. mit einem Pinsel.

Die Oberfläche des Schleiftellers 9 besteht aus einem Klettgewebe, damit Sie Schleifblätter mit Klettauftragung schnell und einfach befestigen können.

• Drücken Sie das Schleifblatt 10 fest auf die Unterseite des Schleiftellers 9 auf. Achten Sie darauf, dass die Ausstanzungen im Schleifblatt direkt über den Bohrungen am Schleifteller liegen, um eine optimale Staubabsaugung zu gewährleisten.

Wahl des Schleifblattes

Entsprechend dem zu bearbeitenden Material und dem gewünschten Abtrag der Oberfläche sind unterschiedliche Schleifblätter verfügbar:

Material Anwendung Körnung
bestPaint	- Farbe-Lack-Füller-Spachtel	Zum Abschleifen von Farbe	grob 40	60
		Zum Schleifen von Vorstreichfarbe (z.B. Entfernen von Pin-selstrichen, Farbstropfen und Laufnasen)	mittel 80	100120
		Zum Endschliff von Grundierungen vor der Lackierung fein 180		240320400
expertWood	Expert for Wood-Sämtliche Holzwerkstoffe (z.B. Hartholz, Weich-holz, Spanplatten, Bau-platten)Best for Wood-Ha rth ol z-Spanplatten-Bauplatten-Metallwerkstoffe	Zum Vorschleifen, z.B. von rauen, ungehobelten Balken und Brettern	grob 40	60
		Zum Planschleifen und zum Ebnen kleinerer Unabhängkeiten	mittel	80100120
		Zum Fertig- und Feinschleifen von Holz	fein 180	240320400
bestStone	-Autolack-Stein-Marmor-Granit-Keramik-Glas-Plexiglas-Glasfaserkunststoffe	Zum Vorschleifen	grob 80
		Zum Formschrift und Kantenbrechen	mittel 100	120
		Zum Feinschrift bei Formgebung	fein 180	240320400
		Glanzschiff und Kantenrundung	sehr fein	6001200

Wahl des Schleiftellers

Je nach Anwendung kann das Druckluftwerkzeug mit Schleiftellern entsprechender Härte ausgestattet werden:

- Schleifteller extraweich: geeignet zum Polieren und gefühlvollen Schleifen, auch an gewölbten Flächen. - Schleifteller weich: geeignet für alle Schleifarbeiten, universell einsetzbar. - Schleifteller hart: geeignet für hohe Schleifleistung auf ebenen Flächen.

Schleifteller wechseln

Hinweis: Wechseln Sie einen beschädigten Schleifteller 9 sofort aus.

Ziehen Sie das Schleifblatt 10 ab. - Schieben Sie den Gabelschlüssel 7 unter die höhenverstellbare Absaughaube 6 und halten Sie die Schleifspindel mit dem Gabelschlüssel fest. Drehen Sie den Schleifteller 9 gegen den Uhrzeigersinn von der Schleifspindel. Entnehmen Sie die Unterlegscheibe 8, platzieren Sie sie auf dem neuen Schleifteller und drehen Sie diesen mit der Unterlegscheibe im Uhrzeigersinn wieder auf.

0 607 350 199|... 200: Die zweite Unterlegscheibe 8 kann zusätzlich verwendet werden, damit sich der Exzenterschleifer bei aktivierter Staubabsaugung nicht am Werkstück festsaugt.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung. - Sorgen Sie für gute Belüftung des Arbeitsplatzes. - Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

12 | Deutsch

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

• Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

Schleifen ohne Staubabsaugung (0 607 350 198)

• Verwenden Sie Schleifblätter ohne Lochung.

Fremdabsaugung (0 607 350 199|... 200)

- Schließen Sie den Absaugschlauch (Zubehör) direkt an der Staubabsaugung 11 an.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Betrieb

Inbetriebnahme

Das Druckluftwerkzeug arbeitet optimal bei einem Arbeitsdruck von 6,3 bar (91 psi), gemessen am Luftintritt bei eingeschaltetem Druckluftwerkzeug.

Entfernen Sie Einstellwerkzeuge, bevor Sie das Druckluftwerkzeug in Betrieb nehmen. Ein Einstellwerkzeug, das sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

Hinweis: Läuft das Druckluftwerkzeug, z.B. nach längerer Ruhezeit, nicht an, unterbrechen Sie die Luftversorgung und drehen Sie mehrmals den Schleifteller 9. Dadurch werden Adhäsionskräfte beseitigt.

Um Energie zu sparen, schalten Sie das Druckluftwerkzeug nur ein, wenn Sie es benutzen.

Zum Einsatz des Druckluftwerkzeugs drücken Sie den Ein-/Ausschalter 1 nach unten und halten ihn während des Arbeitsvorgangs gedrückt. Zum Ausschalten des Druckluftwerkzeugs lassen Sie den Ein-/Ausschalter 1 los.

Drehzahl vorwählen (siehe Bild C)

Mit dem Drehzahlregler 5 können Sie die benötigte Drehzahl auch während des Betriebs vorwählen.

Werkzeug aus. Prüfen Sie den Betriebsdruck und starten Sie bei optimalem Betriebsdruck erneut.

Plötzlich auftretende Belastungen bewirken einen starken Drehzahlabfall oder den Stillstand, schaden aber nicht dem Motor.

Flächen schleifen

• Schalten Sie das Druckluftwerkzeug ein, setzen Sie es mit der ganzen Schleiffläche auf den zu bearbeitenden Untergrund und bewegen Sie es mit mäßigem Druck über das Werkstück. Die Abtragsleistung und das Schliffbild werden im Wesentlichen durch die Wahl des Schleifblattes, die vorgewählte Drehzahl und den Anpressdruck bestimmt. Nur einwandfreie Schleifblätter bringen gute Schleifleistung und schonen das Druckluftwerkzeug. Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen. Eine übermäßige Erhöhung des Anpressdrucks führt nicht zu einer höheren Schleifleistung, sondern zu stärkerem Verschleiß des Druckluftwerkzeugs und des Schleifblattes. Benutzen Sie ein Schleifblatt, mit dem Metall bearbeitet wurde, nicht mehr für andere Materialien. Verwenden Sie nur original Bosch-Schleifzubehör.

Grobschliff

Ziehen Sie ein Schleifblatt grober Körnung auf. - Drücken Sie das Druckluftwerkzeug nur leicht an, sodass es mit höherer Drehzahl läuft und ein größerer Materialabtrag erreicht wird.

Feinschliff

- Ziehen Sie ein Schleifblatt feinerer Körnung auf. - Bewegen Sie das Druckluftwerkzeug mit mäßigem Druck flächig kreisend oder wechselnd in Längs- und Querrichtung auf dem Werkstück. Verkanten Sie das Druckluftwerkzeug nicht, um ein Durchschleifen des zu bearbeitenden Werkstücks, z.B. Furniere, zu vermeiden. Durch leichtes Variieren des Anpressdrucks bzw. Änderung der Drehzahl können Sie die Schleiftellerdrehzahl reduzieren, wobei die Exzenterbewegung erhalten bleibt.

Nach Beendigung des Arbeitsvorganges schalten Sie das Druckluftwerkzeug aus.

Wartung und Service

Wartung und Reinigung

• Lassen Sie Wartungs- und Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Damit wird sichergestellt, dass die Sicherheit des Druckluftwerkzeugs erhalten bleibt.
• Messen Sie regelmäßig die Leerlaufdrehzahl der Schleifspindel. Liegt der gemessene Wert über der angegebenen Leerlaufdrehzahl n₀ (siehe Technische Daten), sollten Sie das Druckluftwerkzeug von einer Bosch-Kundendienststelle überprüfen lassen. Bei einer zu hohen Leerlaufdrehzahl kann das Einsatzwerkzeug brechen, bei einer zu niedrigen Drehzahl verringert sich die Arbeitsleistung.

- Für eine maximale Drehzahl schieben Sie den Drehzahlregler 5 vom Anschlussstutzen 3 weg.

- Für eine minimale Drehzahl schieben Sie

den Drehzahlregler 5 zum Anschlussstutzen 3 hin.

Die erforderliche Drehzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Arbeitshinweise

Warten Sie, bis das Druckluftwerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Achten Sie darauf, dass selbsthaftende Schleifblätter konzentrisch auf dem Schleifteller angebracht werden. Bei einer Unterbrechung der Luftversorgung oder reduziertem Betriebsdruck schalten Sie das Druckluftwerkzeug aus.

Eine autorisierte Bosch-Kundendienststelle führt diese Arbeiten schnell und zuverlässig aus.

Verwenden Sie ausschließlich Bosch Original-Ersatzteile.

Regelmäßige Reinigung

• Reinigen Sie regelmäßig das Sieb am Lufteinlass des Druckluftwerkzeugs. Schrauben Sie dazu den Schlauchnippel 4 ab und entfernen Sie den Staub- und Schmutzpartikel vom Sieb. Schrauben Sie anschließend den Schlauchnippel wieder fest. In der Druckluft enthaltene Wasser- und Schmutzpartikel verursachen Rostbildung und führen zum Verschleiß von Lamellen, Ventilen etc. Um dies zu verhindern, sollen Sie am Lufteinlass 3 einen Tropfen Motorenöl einfüllen. Schließen Sie das Druckluftwerkzeug wieder an die Luftversorgung an (siehe „Anschluss an die Luftversorgung", Seite 10) und halten Sie es 5 - 10 s laufen, während Sie das auslaufende Öl mit einem Tuch aufsaugen. Wird das Druckluftwerkzeug länger als nicht benötigt, sollen Sie dieses Verfahren immer durchführen.

Turnusmäßige Wartung

• Reinigen Sie nach den ersten 150 Betriebsstunden das Getriebe mit einem milden Lösungsmittel. Befolgen Sie die Hinweise des Lösungsmittelherstellers zu Gebrauch und Entsorgung. Schmieren Sie das Getriebe anschließend mit Bosch-Spezial-Getriebefett. Wiederholen Sie den Reinigungsvorgang jeweils nach 300 Betriebsstunden ab der ersten Reinigung. Spezial-Getriebefett (225 ml) Sachnummer 3605430009. Die Motorlamellen sollen turnusmäßig von Fachpersonal überprüft und gegebenenfalls ausgetauscht werden.

Schmierung bei Druckluftwerkzeugen, die nicht zur CLEAN-Baureihe gehören

Bei allen Bosch-Druckluftwerkzeugen, die nicht zur CLEAN-Serie gehören (eine spezielle Art von Druckluftmotor, der mit ölfreier Druckluft funktioniert), sollen Sie der durchströmenden Druckluft ständig einen Ölnebel beimischen. Der dafür erforderliche Druckluft-Öler befindet sich an der dem Druckluftwerkzeug vorgeschalteten Druckluft-Wartungseinheit (nähere Angaben dazu erhalten Sie beim Kompressorenhersteller).

Zur Direktschmierung des Druckluftwerkzeugs oder zur Beimischung an der Wartungseinheit sollen Sie Motorenöl SAE 10 oder SAE 20 verwenden.

Zubehör

Über das komplette Qualitätszubehörprogramm können Sie sich im Internet unter www.bosch-pt.com oder bei Ihrem Fachhändler informieren.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Druckluftwerkzeugs an.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Druckluftwerkzeug, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Entsorgen Sie Schmier- und Reinigungsstoffe umweltgerecht. Beachten Sie die gesetzlichen Vorschriften. Entsorgen Sie die Motorlamellen sachgemäß! Motorlamellen enthalten Teflon. Erhitzen Sie sie nicht über 400 °C, da sonst gesundheitsschädliche Dämpfe entstehen können.

Wenn Ihr Druckluftwerkzeug nicht mehr gebrauchsfähig ist, geben Sie es bitte beim Handel ab oder schicken es direkt (bitte ausreichend frankiert) an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstr. 3

37589 Kalefeld

Änderungen vorbehalten.

Pneumatski alat, pribor i pakovanje bi trebali da se odvoze na reciklazu koja odgovara zastiti covekove okoline.

Uklanjaje maziva i sredstva za ciscenje prema zastiti covekove okoline. Obratite pažnju na zakonske propise. Uklanjaje motorne lamele stručno! Motorne lamele sadrže teflon. Ne zagrevajte ih preko 400°C, jer mogu inace nastati isparena štetna po zdravlje.

Wenn Ihr Druckluftwerkzeug nicht mehr gebrauchsfähig ist, bringen Sie es bitte zu einem Recyclingzentrum oder geben Sie es einem Händler, zum Beispiel einem Bosch-Kundendienst, ab.
