用户手册 GOP 185LI Professional BOSCH

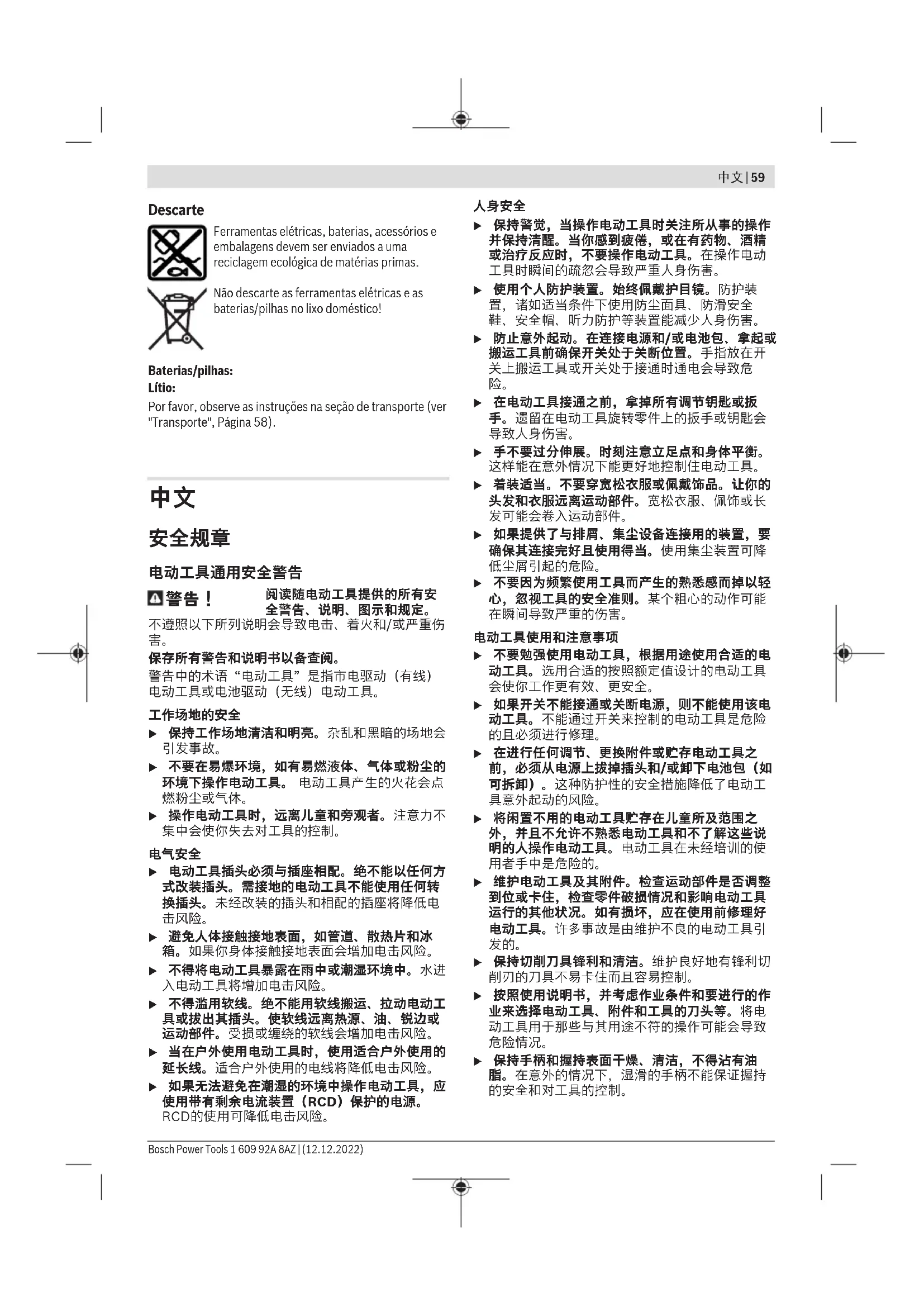

阅读随电动工具提供的所有安 全警告、说明、图示和规定。 不遵照以下所列说明会导致电击、着火和/或严重伤

保存所有警告和说明书以备查阅。 警告中的术语“电动工具”是指市电驱动（有线） 电动工具或电池驱动（无线）电动工具。

u 保持工作场地清洁和明亮。杂乱和黑暗的场地会 u 不要在易爆环境，如有易燃液体、气体或粉尘的 环境下操作电动工具。 电动工具产生的火花会点

u 操作电动工具时，远离儿童和旁观者。注意力不 集中会使你失去对工具的控制。

u 电动工具插头必须与插座相配。绝不能以任何方 式改装插头。需接地的电动工具不能使用任何转 换插头。未经改装的插头和相配的插座将降低电

u 避免人体接触接地表面，如管道、散热片和冰 箱。如果你身体接触接地表面会增加电击风险。 u 不得将电动工具暴露在雨中或潮湿环境中。水进 入电动工具将增加电击风险。 u 不得滥用软线。绝不能用软线搬运、拉动电动工 具或拔出其插头。使软线远离热源、油、锐边或 运动部件。受损或缠绕的软线会增加电击风险。 u 当在户外使用电动工具时，使用适合户外使用的 延长线。适合户外使用的电线将降低电击风险。 u 如果无法避免在潮湿的环境中操作电动工具，应 使用带有剩余电流装置（RCD）保护的电源。 RCD的使用可降低电击风险。

u 保持警觉，当操作电动工具时关注所从事的操作 并保持清醒。当你感到疲倦，或在有药物、酒精 或治疗反应时，不要操作电动工具。在操作电动 工具时瞬间的疏忽会导致严重人身伤害。 u 使用个人防护装置。始终佩戴护目镜。防护装 置，诸如适当条件下使用防尘面具、防滑安全 鞋、安全帽、听力防护等装置能减少人身伤害。 u 防止意外起动。在连接电源和/或电池包、拿起或 搬运工具前确保开关处于关断位置。手指放在开 关上搬运工具或开关处于接通时通电会导致危

u 在电动工具接通之前，拿掉所有调节钥匙或扳 手。遗留在电动工具旋转零件上的扳手或钥匙会

u 手不要过分伸展。时刻注意立足点和身体平衡。 这样能在意外情况下能更好地控制住电动工具。 u 着装适当。不要穿宽松衣服或佩戴饰品。让你的 头发和衣服远离运动部件。宽松衣服、佩饰或长 发可能会卷入运动部件。 u 如果提供了与排屑、集尘设备连接用的装置，要 确保其连接完好且使用得当。使用集尘装置可降

u 不要因为频繁使用工具而产生的熟悉感而掉以轻 心，忽视工具的安全准则。某个粗心的动作可能 在瞬间导致严重的伤害。 电动工具使用和注意事项 u 不要勉强使用电动工具，根据用途使用合适的电 动工具。选用合适的按照额定值设计的电动工具 会使你工作更有效、更安全。 u 如果开关不能接通或关断电源，则不能使用该电 动工具。不能通过开关来控制的电动工具是危险

u 在进行任何调节、更换附件或贮存电动工具之 前，必须从电源上拔掉插头和/或卸下电池包（如 可拆卸）。这种防护性的安全措施降低了电动工

u 将闲置不用的电动工具贮存在儿童所及范围之 外，并且不允许不熟悉电动工具和不了解这些说 明的人操作电动工具。电动工具在未经培训的使

u 维护电动工具及其附件。检查运动部件是否调整 到位或卡住，检查零件破损情况和影响电动工具 运行的其他状况。如有损坏，应在使用前修理好 电动工具。许多事故是由维护不良的电动工具引

u 保持切削刀具锋利和清洁。维护良好地有锋利切 削刃的刀具不易卡住而且容易控制。 u 按照使用说明书，并考虑作业条件和要进行的作 业来选择电动工具、附件和工具的刀头等。将电 动工具用于那些与其用途不符的操作可能会导致

u 保持手柄和握持表面干燥、清洁，不得沾有油 脂。在意外的情况下，湿滑的手柄不能保证握持 的安全和对工具的控制。 Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)60 | 中文 电池式工具使用和注意事项 u 仅使用生产者规定的充电器充电。将适用于某种 电池包的充电器用到其他电池包时可能会发生着

u 仅使用配有专用电池包的电动工具。使用其他电 池包可能会产生伤害和着火危险 u 当电池包不用时，将它远离其他金属物体，例如 回形针、硬币、钥匙、钉子、螺钉或其他小金属 物体，以防电池包一端与另一端连接。电池组端 部短路可能会引起燃烧或着火。 u 在滥用条件下，液体可能会从电池组中溅出；应 避免接触。如果意外碰到液体，用水冲洗。如果 液体碰到了眼睛，还应寻求医疗帮助。从电池中 溅出的液体可能会发生腐蚀或燃烧。 u 不要使用损坏或改装过的电池包或工具。损坏或 改装过的电池组可能呈现无法预测的结果，导致

u 不要将电池包暴露于火或者高温中。电池包暴露 于火或高于130⁰C的高温中可能导致爆炸。 u 遵守所有充电说明，给电池组或工具充电时不要 超出说明中规定的温度范围。错误充电或温度超 出规定的范围可能会损坏电池并提高着火的风

u 由专业维修人员使用相同的备件维修电动工具。 这将保证所维修的电动工具的安全。 u 决不能维修损坏的电池包。电池包仅能由生产者 或其授权的维修服务商进行维修。 针对多功能切割打磨机的安全规章 u 如果在操作期间，切割工具可能接触暗线，要握 住电动工具的绝缘握持面。 切割工具一旦接 触“带电”导线，可能会使电动工具外露的金属 部件“带电”，并使操作员触电。 u 使用夹具或其他实用方法将工件固定和支撑在稳 定的工作台面。 用手或身体固定工件会使工件不

u 本电动工具仅可用于干法研磨。水进入电动工具

u 注意火灾危险！应避免磨料和研磨机过热。每次 工作休息前都要清空集尘腔。集尘袋、微过滤 器、纸袋（或者吸尘器的过滤袋或过滤器）内的 磨削粉尘可能会在不良条件下（例如研磨金属时 火花飞溅）被点燃。如果磨削粉尘与油漆或聚氨 酯残余物或者其他化学原料混合，且磨料在长时 间作业后产生高温时，会产生极大危险。 u 双手必须远离锯割范围，手不可以握在工件下 端。如果不小心碰触了锯片可能被割伤。 u 定期清洁电动工具的通风间隙。电动机风扇会将 灰尘吸进机壳，过多的金属粉末沉积会导致电气

u 使用合适的侦测装置侦察隐藏的电线，或者向当 地的相关单位寻求支援。 接触电线可能引起火灾 並让操作者触电。损坏了瓦斯管会引起爆炸。如 果水管被刺穿了会导致财物损失。 u 工作时要使用双手握紧电动工具并确保站稳。使 用双手才能够稳定地操作电动工具。 u 更换电动工具上的切削附件时务必佩戴保护手 套。 经过长时间的操作安装在机器上的切削附件

u 请勿磨削潮湿材料（例如壁画）以及潮湿表面。 水进入电动工具将增加电击危险。 u 请勿使用含有溶剂的液体处理表面。 由于刮削时 工件会变热，可能会产生带毒性的蒸汽。 u 使用刮刀和刀具时要特别小心。 工具非常锋利，

u 如果充电电池损坏或者未按照规定使用，充电电 池中会散发出有毒蒸汽。充电电池可能会燃烧或 爆炸。工作场所必须保持空气流通，如果身体有 任何不适必须马上就医。蒸汽会刺激呼吸道。 u 切勿打开充电电池。可能造成短路。 u 钉子、螺丝刀等尖锐物品或外力作用可能会损坏 充电电池。 有可能出现内部短路、蓄电池燃烧、 发出烟雾、爆炸或过热。 u 只能将此充电电池用在制造商的产品中。 这样才 能确保充电电池不会过载。 保护充电电池免受高温（例如长期阳光 照射）、火焰、脏污、水和湿气的侵 害。有爆炸和短路的危险。

请阅读所有安全规章和指示。不遵照以 下警告和说明可能导致电击、着火和/或

本电动工具用于锯切和分割木材、塑料、石膏、有 色金属和固定件（比如未硬化的钉子、夹子）。它 也可以加工软的壁砖，进行干磨和在小的面积上刮 削。本工具特别适合在工件的边缘操作，以及进行 切平的工作。只能在本电动工具上安装博世原厂的

机件的编号和电动工具详解图上的编号一致。 (1)

a) 图表或说明上提到的附件，并不包含在基本的供货范围 中。本公司的附件清单中有完整的附件供应项目。

充电式多功能切割打磨机 GOP185‑LI

伏特= 18 空载转速n₀ 转/分钟 10000–20000

度 1.7 重量符合EPTA- Procedure01:2014 公斤 1.5−2.6

摄氏度 0至+35 工作时和存放时允许的环

Bosch也销售不带充电电池的充电式电动工具。您 可以在包装上查看电动工具的供货范围内是否包含

u 请只使用在技术参数中列出的充电器。只有这些 充电器才适用于本电动工具上的锂离子电池。 提示：鉴于国际运输规定，锂离子充电电池在交货 时只完成部分充电。首度使用电动工具之前，必须 先充足充电电池的电以确保充电电池的功率。

如需取下充电电池，则请按压解锁按钮，然后拔出 充电电池。在此过程中请勿过度用力。 充电电池具备双重锁定功能，即使不小心触动了充 电电池的解锁按钮，充电电池也不会从机器中掉落 下来。只要充电电池安装在电动工具中，就会被弹

充电电池电量指示灯的绿色LED灯显示充电电池的 电量。基于安全原因，只能在电动工具静止时检查

按压充电电量指示灯按键 或 ，来显示充电电 量。也可以在充电电池取下时操作。 如果按压充电电量指示灯按键后没有LED灯亮起， 则说明充电电池损坏，必须进行更换。 充电电池型号GBA 18V... LED 电量 3个绿灯长亮 60–100% 2个绿灯长亮 30–60% 1个绿灯长亮 5–30% 1个绿灯闪烁 0–5% 充电电池型号ProCORE18V... LED 电量 5个绿灯长亮 80–100% 4个绿灯长亮 60–80% 3个绿灯长亮 40–60% 2个绿灯长亮 20–40% 1个绿灯长亮 5–20% 1个绿灯闪烁 0–5% 如何正确地使用充电电池 保护充电电池，避免湿气和水分渗入。 充电电池必须储存在–20 °C至50 °C的环境中。夏 天不得将充电电池搁置在汽车中。 不定时地使用柔软，清洁而且乾燥的毛刷清洁充电

充电后如果充电电池的使用时间明显缩短，代表充 电电池已经损坏，必须更换新的充电电池。 请注意有关作废处理的规定。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 更换刀具时，请佩戴保护手套。碰触了工具刀头

请注意指定用于您的电动工具的工具刀头。 工具刀头 GOP185‑LI 工具刀头 GOP185‑LI 下表中显示工具刀头示例。其他工具刀头请参见品种齐全的博世配件系列。

AIZ 10 AB Starlock 10×20毫米木

小规模分割和插入式切割；木材上精细的拼接操

例如：切割电缆开孔，插入式切割石膏板，为锁和

软木 通过圆形锯齿边（Curved-Tec）实现无毛刺分割 和插入式锯切；也可在角落和难够到的区域紧靠边

例如：为安装通风格栅或电源插座开孔进行插入式

通过圆形锯齿边（Curved-Tec）在木材、软质有 色金属和塑料上实现无毛刺齐平式和插入式锯切； 例如：为电源插座和管材开孔，切平非淬火钉子和

快速深插切割木材、耐磨的复合木板和塑料，通过 圆形切割边（Curved-Tec）实现无毛刺加工； 例如：快速分割小尺寸的非铁管材和型材，简单切 割非淬火钉子、螺栓和小尺寸型钢 AIZ 32 BSPB/ AIZ 32 BSPIB Starlock 32× 50毫米硬

硬木、带涂层的板材 通过圆形锯齿边（Curved-Tec）在带涂层的板材 或硬木上实现无毛刺分割式和插入式锯切，尤其适 合针对硬木进行日式锯切； 例如：安装天窗，为电源插座开孔 AIZ32AT/ AIZ32AIT Starlock 32× 40毫米金 属用Carbide圆

锯切高磨蚀性材料或硬质含铁金属；采用BOSCH Carbide Technology延长使用寿命； 例如：切割厨房前面板，简单锯切淬火螺栓和不锈

通过圆形锯齿边（Curved-Tec）在金属板上实现 无毛刺分割式和插入式锯切；采用BOSCH Carbide Technology延长使用寿命； 例如：锯切金属板，切断窗框中的螺栓 PAIZ 45 AT/ PAIZ45AIT StarlockPlus 45× 50毫米金 属用Carbide圆

用于锯切高磨蚀性材料或硬质含铁金属的加宽锯 片；采用BOSCH Carbide Technology延长使用

例如：切割厨房前面板，简单锯切淬火螺栓和不锈

通过圆形锯齿边（Curved-Tec）在金属板上实现 无毛刺分割式和插入式锯切的加长锯片；采用 BOSCH Carbide Technology延长使用寿命； 例如：切割金属板，切断窗框中的螺栓 AYZ 53 BPB Starlock 53×40毫米复

专为接下来长时间切割的圆锯锯切而优化；通过 Dual-Tec-Form可在角落以及长时间切割时确保锯

例如：在石膏板或木墙上为电源插座开孔 AII 65 APB/ AII 65 APIB Starlock 65× 40毫米木

通过圆形锯齿边（Curved-Tec）在带涂层的板材 或硬木上实现无毛刺分割式和插入式锯切； 例如：切短门框，在层压板上为货架或已安装的家 具开孔，切平淬火钉子和螺栓 ACZ 85 EB/ ACZ 85 EIB Starlock 85毫米直径木材

也可在难够到的区域紧靠边缘锯割； 例如：切短已安装的踢脚板或门框，拼接地板时插

例如：切割隔音板，切平突出的隔离材料 ACZ 105 ET Starlock 105毫米直径复

分割式和插入式锯切；也可在难够到的区域紧靠边 缘锯割；采用BOSCH Carbide-Technology延长

例如：切短已安装的踢脚板或门框，在烧结砖中铣 削电缆槽，快速无尘切出瓷砖接缝，分割仪表用玻 璃纤维板，拼接层压板；自2021年年中开始提供 ACZ 70 RT5 Starlock 70毫米直径砂浆

用特别薄的锯片（1.6mm）在紧靠边缘或难够到 的区域和角落切割和分割，通过Carbide-Riff确保

例如：美化操作时清除墙砖接缝，为瓷砖开孔； 还提供针对正常接缝的版本：ACZ85RT3 ACZ 85 RD4 Starlock 85毫米直径砂浆

料、环氧树脂、GKF 在紧靠边缘或难够到的区域和角落切割和分割，通 过Diamant-Riff确保更长的使用寿命； 例如：美化操作时清除墙砖接缝，为瓷砖开孔； 还提供Carbide-Riff版本：ACZ 85 RT3针对正常 接缝，ACZ 70 RT5针对较窄接缝 AVZ 70 RT4 Starlock 70毫米宽 Carbide-Riff砂

铣削分割接缝和瓷砖材料，在硬地基上锉擦和打 磨；采用BOSCH Carbide Technology延长使用

AVZ 90 RT2 Starlock 90毫米宽砂浆和

在硬地基上锉擦和打磨； 例如：清除砂浆或瓷砖粘结剂（如更换损坏的瓷砖 时），清除残留的地毯胶，清除残留的颜料； 可提供目数20（RT2）、40（RT4）、 60（RT6）或100（RT10） AVZ 93 G Starlock 93毫米宽针对 93毫米三角形砂

视砂纸的种类而定 在边缘、角落或难够到的区域进行打磨； 根据砂纸而定，例如打磨木材、颜料、油漆、石

用于清洁、打磨木材纹理、金属除锈、打磨油漆的

AUZ70G Starlock 70毫米宽针对 70× 125毫米砂

舒适高效打磨直径达55毫米的型材以及倒圆的、

砂纸用于打磨木材、管材/型材、油漆、填料和金

木材、颜料 打磨难够到位置的木材或颜料，无需砂纸；采用 BOSCH Carbide Technology延长使用寿命； 例如：磨除百叶窗膜片之间的颜料，打磨木地板的

可提供目数40（RT4）和100（RT10） AIZ 28 SC Starlock 28×40毫米高

例如：切割硅酮伸缩缝或腻子 ASZ 32 SC Starlock 24毫米宽高碳钢

快速精准切割软质材料和柔性耐磨材料； 例如：切割地毯、纸板、PVC地板，在屋面油毡上

例如：清除砂浆、瓷砖粘结剂、残留的混凝土和地

可提供柔性刮刀ATZ 52 SFC（软质地毯胶/残留的

必要时得拆除已经装在机器上的工具。 为此将SDS控制杆 (7) 打开至限位。工具刀头落

将所需的工具刀头（比如插入式锯片(12)）放到工 具夹头(8)上，使凹口朝下（参见图形页上的图示， 可从上方读取工具刀头的标记）。 将工具刀头放在针对各项操作最合适的位置。有12 个夹角是30°的固定位置。 在所需位置将工具刀头牢牢压到工具夹头夹爪上，

u 检查工具刀头是否牢固固定。安装方式错误或者 未牢牢地固定好工具，工具会在操作中途松开并

用节段锯片和插入式锯片进行作业时可以使用限深 器 (11)。 必要时得拆除已经装在机器上的工具。 在所需位置推动限深器 (11) 至限位，穿过工具夹头 (8) 一直推到电动工具夹颈上。卡住限深器。有12 个夹角是30°的固定位置。 设定所需的工作深度。按压限深器夹紧杆 (10) 来固

根据工件的物料和希望的物表研磨效果，选择合适的砂纸： 1 609 92A 8AZ | (12.12.2022) Bosch Power Tools中文 | 65 砂纸 物料 用途 粒度 – 所有木材（比如硬木、

对于初磨，例如粗糙、未磨光的横梁和木板 粗略

用于打磨底漆（比如磨除刷子痕迹、滴状油漆和

把砂纸安装在磨板上/更换砂纸 磨板(14)带有尼龙织物，因此可通过魔术贴快速便

装入砂纸(15)前，请先敲出磨板(14)的尼龙织物， 以便实现最佳粘合效果。 将砂纸(15)紧贴磨板(14)一侧，然后将砂纸放到磨

注意将砂纸的冲孔与磨板上的孔重叠，以确保最佳

如需取下砂纸(15)，请抓住顶部，然后从磨板(14)

您可以使用Bosch附件目录中Delta 93mm系列的 所有砂纸、抛光无纺布和清洁无纺布。 您可以使用相同的方式把研磨附件，例如纤维网/抛 光毛毡等，固定在磨板上。

含铅的颜料以及某些木材、矿物和金属的加工废尘 有害健康。机器操作者或者工地附近的人如果接 触、吸入这些废尘，可能会有过敏反应或者感染呼

某些尘埃（例如加工橡木或山毛榉的废尘）可能致 癌，特别是和处理 木材的添加剂（例如木材的防腐 剂等）结合之后。只有经过专业训练的人才能够加

– 尽可能使用适合物料的吸尘装置。 – 工作场所要保持空气流通。 – 最好佩戴P2滤网等级的口罩。 请留心并遵守贵国和加工物料有关的法规。 u 避免让工作场所堆积过多的尘垢。尘埃容易被点

连接集尘装置（见图 A） 集尘装置(13)仅可用于带磨板(14)作业，不可与其

打磨时应始终连接集尘装置。 安装集尘装置 (13) （附件）时，请取下工具刀头和 限深器 (11)。 将集尘装置(13)推至限位，穿过工具夹头(8)一直推 到电动工具夹颈上。将集尘装置旋到所需的位置 （不要正好在电动工具下方）。按压夹紧杆(16)以

在本使用说明的末尾可以找到各种集尘器的连接概

根据工件的物料选择合适的吸尘装置。 吸集可能危害健康，可能导致癌症或干燥的废尘 时，务必使用特殊的吸尘装置。

u 请确保握住手柄时可以开启/关闭开关。 接通工作灯时，需要向前推动起停开关(1)，使开关 上出现 符号。工作灯改善了紧邻工作区域内的

u 勿直视工作灯，强光会刺眼。 接通电动工具时，需要继续向前推动起停开关(1)， 使开关上出现“I”符号。 关闭电动工具和工作灯时，需要向后推动起停开关 (1)，使开关上出现“0”符号。 Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)66 | 中文 提示：电动工具因充电电池电量消耗完毕或过热而 自动关闭，然后请通过接通/关闭开关(1)关闭电动

再次接通电动工具前，请冷却充电电池或电动工 具。否则可能会损坏充电电池。

利用振荡次数预选调节轮(5)也可以在运行过程中预

正确的振荡次数是由工件和工作条件决定，唯有实 际操作才能够找出最合适的振荡次数。 锯切、切割和打磨较硬材料（比如木材或金属） 时，建议振荡级“6”，对于较软的材料（比如塑 料），建议振荡级“4”。 提示：针对某些工具刀头（例如研磨工具刀头和有 锯齿缘的工具刀头），应将振动次数降低到最大 2/3。过高的振动次数会大幅增加工具刀头的磨损程 度，或者可能导致工具刀头过早失灵。请注意工具 刀头或工具刀头外包装上的数据。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 等待电动工具完全静止后才能够放下机器。 提示：操作过程中，切勿遮挡电动工具的通气孔 (4)，否则会缩短电动工具的使用寿命。

通过振荡驱动，工具刀头每分钟来回摆动达20000 次。在极其狭窄的空间也可以精确操作。 使用轻微且均匀的下压力操作机器，否 则不仅会降低操作功率，也会让安装在

操作时要左右移动电动工具，这样可以 避免安装在机器上的工具太热并且可以

u 只能使用未受损的功能正常的锯片。弯曲或变钝 的锯片可能断裂，对锯痕造成负面影响或导致反

u 锯割轻建材时，必须注意有关的法令规定以及材 料供应商提供的建议事宜。 u 在切入式锯切工艺中，仅允许加工软材料，比如 木材、石膏板等类似材料！ 使用高碳钢（HCS）锯片锯切木材、刨花板、建筑 材料前应检查是否有异物，比如钉子、螺栓等类似 物质。必要时得清除这些异物或者改用双金属锯

提示：切割墙砖时应注意工具刀头长时间使用后会

磨除功率和研磨的效果原则上是由所选择的砂纸、 设定的振荡级和操作机器时施压的大小来决定的。 只有完好的砂纸才能够提高研磨功率，並且保护电

操作机器时要均匀施压，如此才能够提高砂纸的使

在机器上过度施压，不仅无法提高研磨功率，反而 容易损坏机器並提高砂纸的耗损率。 为了在角落、边缘和不易进入的区域精确地研磨， 您可以使用磨板的尖端或侧缘进行研磨。 点状打磨时，砂纸会变得非常热。减小振频和压

不可以使用研磨过金属的砂纸研磨其它的物料。 请只使用Bosch原装研磨附件。 打磨时应始终连接集尘装置。

刮削时必须选择高振荡级。 以较平的角度和较小的压力在软底面（比如木材） 上进行操作。否则刮铲可能切入底垫中。

按照规定使用时不会造成电动工具过载。过大负荷 或超出允许的充电电池温度范围会导致转速降低或 造成电动工具关闭。如果转速降低，电动工具只有 在达到允许的充电电池温度或负荷降低后，才会重 新全速运行。如果自动关闭，请关闭电动工具，让 充电电池冷却，然后重新开动电动工具。

u 在电动工具上进行任何维护的工作（例如维修， 更换工具等等），以及搬运、保存电动工具之前 都必须从机器中取出蓄电池。无意间操作开关可

u 电动工具和通气孔必须随时保持清洁，以确保工

定期使用钢丝刷清洁有锯齿缘的安装工具（附

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

Robert Bosch Power Tools GmbH 罗伯特·博世电动工具有限公司 70538 Stuttgart / GERMANY 70538 斯图加特 / 德国

所推荐的锂离子充电电池必须符合危险物品法规。 使用者无须另外使用保护包装便可以运送该充电电

但是如果将它交由第三者运送（例如：寄空运或委 托运输公司）则要使用特殊的包装和标示。此时必 须向危险物品专家请教有关寄送危险物品的相关事

确定充电电池的外壳未受损后，才可以寄送充电电 池。粘好未加盖的触点并包装好充电电池，不可以 让充电电池在包装中晃动。必要时也得注意各国有

必须以符合环保的方式，回收再利用损 坏的电动工具、充电电池、附件和废弃

请注意“搬运”段落中的指示 (参见 “搬运”, 页67)确认设置。 产品中有害物质的名称及含量

O O O O O O 机械传动机构 X O O O O O 电机组件 X O O O O O 控制组件 X O O O O O 附件 O O O O O O 配件 O O O O O O 连接件 X O O O O O 电源线① O O O O O O 电池系统② X O O O O O 本表格依据SJ/T11364的规定编制。 O：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。 X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没 有成熟的替代方案，符合欧盟RoHS指令环保要求。 ① 适用于采用电源线连接供电的产品。 ② 适用于采用充电电池供电的产品。 产品环保使用期限内的使用条件参见产品说明书。 Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)68 | 繁體中文

請詳讀工作臺及電動工具的所 有安全警告與使用說明。若不 遵照以下列出的指示，將可能導致電擊、著火和／

保存所有警告和說明書以備查閱。 在所有警告中，「電動工具」此一名詞泛指：以市 電驅動的（有線）電動工具或是以電池驅動的（無

u 保持工作場地清潔和明亮。混亂和黑暗的場地會 u 不要在易爆環境，如有易燃液體、氣體或粉塵的 環境下操作電動工具。電動工具產生的火花會點

u 讓兒童和旁觀者離開後操作電動工具。注意力不 集中會使您失去對工具的控制。

u 電動工具插頭必須與插座相配。 絕不能以任何方 式改裝插頭。 需接地的電動工具不能使用任何轉 換插頭。未經改裝的插頭和相配的插座將減少電

u 避免人體接觸接地表面，如管道、散熱片和冰 箱。如果您身體接地會增加電擊危險。 u 不得將電動工具暴露在雨中或潮濕環境中。水進 入電動工具將增加電擊危險。 u 不得濫用電線。 絕不能用電線搬運、拉動電動工 具或拔出其插頭。 使電線遠離熱源、油、銳利邊 緣或移動零件。受損或纏繞的軟線會增加電擊危

u 當在戶外使用電動工具時，使用適合戶外使用的 延長線。適合戶外使用的軟線，將減少電擊危

u 如果在潮濕環境下操作電動工具是不可避免的， 應使用剩餘電流動作保護器（RCD）。使用RCD

u 保持警覺，當操作電動工具時關注所從事的操作 並保持清醒。 當您感到疲倦，或在有藥物、酒精 或治療反應時，不要操作電動工具。在操作電動 工具時瞬間的疏忽會導致嚴重人身傷害。 u 使用個人防護裝置。 始終佩戴護目鏡。安全裝 置，諸如適當條件下使用防塵面具、防滑安全 鞋、安全帽、聽力防護等裝置能減少人身傷害。 u 防止意外起動。 確保開關在連接電源和／或電池 盒、拿起或搬運工具時處於關閉位置。手指放在 已接通電源的開關上或開關處於接通時插入插頭

u 在電動工具接通之前，拿掉所有調節鑰匙或扳 手。遺留在電動工具旋轉零件上的扳手或鑰匙會

u 手不要伸展得太長。 時刻注意立足點和身體平 衡。這樣在意外情況下能很好地控制電動工具。 u 著裝適當。 不要穿寬鬆衣服或佩戴飾品。 讓您的 衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長 髮可能會捲入運動部件中。 u 如果提供了與排屑、集塵設備連接用的裝置，要 確保他們連接完好且使用得當。使用這些裝置可

u 切勿因經常使用工具所累積的熟練感而過度自 信，輕忽工具的安全守則。任何一個魯莽的舉動 都可能瞬間造成人員重傷。 電動工具使用和注意事項 u 不要濫用電動工具， 根據用途使用適當的電動工 具。選用適當設計的電動工具會使您工作更有

u 如果開關不能開啟或關閉工具電源，則不能使用 該電動工具。不能用開關來控制的電動工具是危

u 在進行任何調整、更換配件或貯存電動工具之 前，必須從電源上拔掉插頭並／或取出電池盒。 這種防護性措施將減少工具意外起動的危險。 u 將閒置不用的電動工具貯存在兒童所及範圍之 外，並且不要讓不熟悉電動工具或對這些說明不 瞭解的人操作電動工具。電動工具在未經培訓的

u 保養電動工具與配備。 檢查運動件是否調整到位 或卡住，檢查零件破損情況和影響電動工具運行 的其他狀況。 如有損壞，電動工具應在使用前修 理好。許多事故由維護不良的電動工具引發。 u 保持切削刀具鋒利和清潔。保養良好的有鋒利切 削刃的刀具不易卡住而且容易控制。 u 按照使用說明書，考慮作業條件和進行的作業來 使用電動工具、配件和工具的刀頭等。將電動工 具用於那些與其用途不符的操作可能會導致危

u 把手及握持區應保持乾燥、潔淨，且不得沾染任 何油液或油脂。易滑脫的把手及握持區將無法讓 您在發生意外狀況時安全地抓緊並控制工具。 電池式工具使用和注意事項 u 只用製造商規定的充電器充電。將適用於某種電 池盒的充電器用到其他電池盒時會發生著火危

u 只有在配有專用電池盒的情況下才使用電動工 具。使用其他電池盒會發生損壞和著火危險。 u 當電池盒不用時，將它遠離其他金屬物體，例如 回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬 物體，以防一端與另一端連接。電池端部短路會

u 在濫用條件下，液體會從電池中濺出；避免接 觸。 如果意外碰到了，用水沖洗。 如果液體碰到 了眼睛，還要尋求醫療幫助。從電池中濺出的液

1 609 92A 8AZ | (12.12.2022) Bosch Power Tools繁體中文 | 69 u 請勿使用已受損或經改裝的電池盒。已受損或經 改裝的電池組可能出現無法預期的反應，進而導 致著火、爆炸或造成人員受傷。 u 勿讓電池盒或工具靠近火源或暴露於異常溫度環 境中。若是靠近火源或暴露在超過130 °C的環境

u 請完全遵照所有的充電說明，電池盒或工具的溫 度若是超出指示的規定範圍，請勿進行充電。不 當充電或是未在規定的溫度範圍內進行充電，皆 可能造成電池損壞並面臨更高的著火風險。

u 將您的電動工具送交專業維修人員，必須使用同 樣的備件進行更換。這樣將確保所維修的電動工

u 請勿自行檢修受損的電池盒。電池組應交由製造 商或是獲得授權的服務供應商來進行檢修。 多功能切割打磨機的安全注意事項 u 進行作業時，負責進行切割的配件可能會碰觸到 隱藏的配線，請從絕緣握把處拿持電動工具。負 責進行切割的配件若是觸及「導電」電線，可能 導致電動工具外露的金屬部件「導電」，進而使

u 請用夾具或其他可行方式將工件穩固地架在可靠 平台上。用手握持工件或將它貼靠在您身上會因 無法確實固定而導致失控。 u 本電動工具僅適用於乾式研磨。水進入電動工具

u 請注意：有失火之虞！請避免砂磨材料或砂帶機 過熱。暫停作業之前請務必清空集塵容器。集塵 袋、超微細過濾器、紙袋內（或吸塵器過濾袋／ 濾材內）的研磨粉塵可能在不利條件下自行點 燃，例如研磨金屬時所產生的火花。尤其是當研 磨粉塵若混入殘留的烤漆、聚胺酯或其他化學物 質，而且在經過長時間運轉後砂磨材料的溫度又 極高時，這種情形特別具危險性。 u 雙手必須遠離鋸割範圍，手不可以握在工件下 端。如果不小心碰觸了鋸片可能被割傷。 u 請定期清潔電動工具的通風口。電動機風扇會將 灰塵吸進機殼，過多的金屬粉末沉積會導致電氣

u 使用合適的偵測裝置偵察隱藏的電線，或者向當 地的相關單位尋求支援。接觸電線可能引起火災 並讓操作者觸電。若損壞瓦斯管會引起爆炸。如 果水管被刺穿會導致財物損失。 u 作業期間請用雙手牢牢握緊電動工具並保持穩 固。使用雙手才能夠更穩定地操作電動工具。 u 更換嵌件工具時請戴上防護手套。安裝在機器上 的嵌件工具在長時間操作後會變熱。 u 請勿刮除已受潮的材料（例如壁紙），亦勿在潮 溼的基材上進行刮削。水進入電動工具將增加觸

u 請勿以有機溶劑處理加工表面。由於刮削時工件 會變熱，可能會產生帶毒性的蒸汽。 u 請務必謹慎對待刮刀與刀具。工具極為銳利，人

u 如果充電電池損壞了，或者未按照規定使用充電 電池，充電電池中會散發出有毒蒸氣。充電電池 可能起火或爆炸。工作場所必須保持空氣流通， 如果身體有任何不適必須馬上就醫。充電電池散 發的蒸氣會刺激呼吸道。 u 切勿拆開充電電池。可能造成短路。 u 尖銳物品（例如釘子或螺絲起子）或是外力皆有 可能造成充電電池損壞。進而導致內部短路而發 生電池起火、冒煙、爆炸或過熱等事故。 u 僅可使用產品的原廠充電電池。如此才可依照產

保護充電電池免受高溫（例如長期日 照）、火焰、污垢、水液和濕氣的侵 害。有爆炸及短路之虞。

請詳讀所有安全注意事項和指示。如未 遵守安全注意事項與指示，可能導致火 災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。

本電動工具適合在木質複合板、塑膠、石膏、非鐵 金屬和固定元件（例如未經硬化處理鐵釘、夾子） 上進行鋸切和切割。它也可以加工偏軟壁磚，進行 乾磨以及在小面積上刮削。本工具特別適合在工件 的邊緣操作，以及進行切平的工作。本電動工具上 只能安裝博世原廠配件。

機件的編號和電動工具詳解圖上的編號一致。 (1)

(7) 可將工具解鎖的 SDS 扳片 (8)

a) 圖文中提到的配件，並不包含在基本的供貨範圍中。本 公司的配件清單中有完整的配件供應項目。

V= 18 無負載轉數 n₀ 次／分 10000–20000

°C 0…+35 操作狀態下的容許環境溫

GAL 18… GAX 18… GAL 36… A) 視所使用的充電蓄電池而定 B) 溫度 <0°C 時，性能受限

Bosch 亦販售不含充電電池的充電式電動工具。可 以從外包裝看出電動工具的供貨範圍是否包括電

u 只能選用技術性數據裡所列出的充電器。僅有這 些充電器適用於電動工具所使用的鋰離子充電電

提示：由於國際運輸規定，出貨時鋰離子充電電池 已部分充電。初次使用電動工具之前，請先將充電 電池充飽電以確保充電電池蓄滿電力。

將已充飽電的充電電池推至充電電池固定座內，直

若要取出充電電池，請按解鎖鈕，然後將充電電池 抽出。不可以強行拉出充電電池。 本充電電池具備了雙重鎖定功能，即使不小心按壓 了充電電池解鎖按鈕，充電電池也不會從機器中掉 落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器透過綠色 LED 燈告知充電電 池的目前電量。基於安全顧慮，務必在電動工具完 全靜止時才能檢查充電電池的電量。 按一下電量指示器按鈕 或 ，即可顯示目前的電 量。即使已取出充電電池，此項功能仍可正常運

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充 電電池故障，必須予以更換。 充電電池型號 GBA 18V... LED 容量 3 顆綠燈持續亮起 60–100% 2 顆綠燈持續亮起 30–60% 1 顆綠燈持續亮起 5–30% 1 顆綠燈呈閃爍狀態 0–5% 充電電池型號 ProCORE18V... LED 容量 5 顆綠燈持續亮起 80–100% 4 顆綠燈持續亮起 60–80% 3 顆綠燈持續亮起 40–60% 2 顆綠燈持續亮起 20–40% 1 顆綠燈持續亮起 5–20% 1 顆綠燈呈閃爍狀態 0–5% 如何正確地使用充電電池 妥善保護充電電池，避免濕氣和水分滲入。 充電電池必須儲存在 –20 °C 至 50 °C 的環境中。 夏天不可以把充電電池擱置在汽車中。 偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通

充電後如果充電電池的使用時間明顯縮短，代表充 電電池已經損壞，必須更換新的充電電池。 請您遵照廢棄物處理相關指示。

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。

u 更換工具時請戴上防護手套。碰觸到嵌件工具可

請注意是否為電動工具指定使用的嵌件工具。 嵌件工具 GOP185‑LI 1 609 92A 8AZ | (12.12.2022) Bosch Power Tools繁體中文 | 71

嵌件工具 GOP185‑LI 嵌件工具 GOP185‑LI

下表中列舉了部份嵌件工具。如需其餘嵌件工具的相關資訊，請查閱內容最完備的博世配件目錄。

切口較小的截斷式切割及穿刺式切割；對木材進行

例如：挖出線槽、在石膏板上進行穿刺式切割、為 安裝鎖頭而開挖的鑿孔以及按照樣式鋸切五金配件 AIZ 32 EPC Starlock 32×50mm用 於木材的 HCS

軟木 由於刀刃採弧形設計（Curved-Tec），不但可進 行截斷式鋸切與穿刺式鋸切，而且切口乾淨俐落； 亦可在接近邊緣處、角落處以及難以觸及的位置上

例如：為製作通風網柵或插座凹槽所進行的穿刺式

由於刀刃採弧形設計（Curved-Tec）因此可在木 材上進行鋸切及穿刺式切割，切口平整且乾淨俐 落，亦可處理不含鐵的軟金屬以及塑膠； 例如：插座和管件的安裝挖槽，將未經硬化處理的 釘子和螺栓截短至與平面齊平 PAIZ 32 APB StarlockPlus 32×60mm 木

在木材、具磨蝕特性的木質複合板及塑膠上進行快 速又深入的穿刺式切割，由於刀刃採弧形設計 （Curved-Tec），因此加工出來的切口乾淨俐

例如：快速切斷非鐵管材以及小尺寸異型材，單向 割斷未經硬化處理的釘子、螺栓以及小尺寸異型鋼

硬質木材、美耐板 由於刀刃採弧形設計（Curved-Tec）因此可在美 耐板或硬木上進行截斷式切割及穿刺式切割，切口 乾淨俐落，日式鋸齒設計特別適合用來處理硬木； 例如：安裝屋頂天窗、插座凹槽 AIZ 32 AT/ AIZ32AIT Starlock 32× 40mm 金 屬專用 Carbide

用於鋸切高磨蝕性材料或堅硬的含鐵金屬；在 BOSCH Carbide Technology 的加持之下，使用

例如：切割廚具面板、單向鋸切經硬化處理的螺栓

由於刀刃採弧形設計（Curved-Tec）因此可在金 屬板上進行截斷式切割及穿刺式切割，切口乾淨俐 落；在 BOSCH Carbide Technology 的加持之 下，使用壽命大大提升； 例如：鋸切金屬板、割斷窗框裡的螺栓 Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)72 | 繁體中文

寬型鋸片，用於鋸切高磨蝕性材料或堅硬的含鐵金 屬；在 BOSCH Carbide Technology 的加持之 下，使用壽命大大提升； 例如：切割廚具面板、單向鋸切經硬化處理的螺栓

長型鋸片，由於刀刃採弧形設計（Curved-Tec） 因此適合在金屬板上進行截斷式切割及穿刺式切 割，切口乾淨俐落；在 BOSCH Carbide Technology 的加持之下，使用壽命大大提升； 例如：切割金屬板、割斷窗框裡的螺栓 AYZ 53 BPB Starlock 53×40mm 多

穿刺式鋸切之後若還要繼續長段切割，最適合使用 此款產品；雙重科技的形狀設計，可確保您不論是 在角落進行切割，亦或是在進行長段切割時都能得 到乾淨俐落的完整切口； 例如：在石膏板或木牆上開挖插座凹槽 AII 65 APB/ AII 65 APIB Starlock 65× 40mm 木

由於刀刃採弧形設計（Curved-Tec）因此可在美 耐板或硬木上進行截斷式切割及穿刺式切割，切口

例如：裁短門框、用於架設層板的挖槽或在已安裝 好的家具上開槽，將未經硬化處理的釘子和螺栓截

截斷式鋸切與穿刺式鋸切； 亦可在難以觸及的接近邊緣處進行鋸切； 例如：截短已安裝在牆邊上的踢腳板或門框、為修 改地板拚塊尺寸而進行的穿刺式鋸切 ACZ 100 SWB Starlock 直徑 100mm

例如：按尺寸裁切隔音板、將凸出的絕緣材料截短

截斷式鋸切與穿刺式鋸切；亦可在難以觸及的接近 邊緣處進行鋸切；在 BOSCH Carbide Technology 的加持之下，使用壽命大大提升； 例如：截短已安裝在牆邊上的踢腳板或門框、在磚 塊上銑切配線槽、快速切下瓷磚填縫劑且僅產生少 量粉塵、在玻璃纖維板上進行裁切以便裝設水龍頭 配件、調整超耐磨地板尺寸；2021 年中開始提供 ACZ 70 RT5 Starlock 直徑 70mm、

能夠在接近邊緣處或難以觸及的位置上以及角落處 利用特別薄的薄片（1.6mm）進行切割，鋸齒緣 採用碳化材質，可拉長使用壽命； 例如：進行整修時去除壁磚間的填縫劑、在瓷磚上

亦有適用於一般填縫劑版本供售：ACZ85RT3 ACZ 85 RD4 Starlock 直徑 85mm、

能夠在接近邊緣處或難以觸及的位置上以及角落處 進行切割，鋸齒緣採用鑽石材質，可大大拉長使用

例如：進行整修時去除壁磚間的填縫劑、在瓷磚上

亦有碳化鋸齒緣版本供售：ACZ 85 RT3 適用於一 般填縫劑、ACZ 70 RT5 適用於薄層填縫劑 AVZ 70 RT4 Starlock 70 mm 寬、 Carbide 鋸齒緣

開鑿切挖／切斷填縫材料與陶瓷瓦材料，以及在硬 質基材上銼磨及研磨；在 BOSCH Carbide Technology 的加持之下，使用壽命大大提升； 例如：去除陶瓷瓦黏接劑及填縫用水泥墁料 AVZ 90 RT2 Starlock 90 寬、水泥墁

在硬質基材上銼磨及研磨； 例如：去除水泥墁料或陶瓷瓦黏接劑（像是更換受 損瓷磚時）、清除殘留的地毯膠和油漆； 研磨顆粒規格分為 20（RT2）、40（RT4）、 60（RT6）或100（RT10） AVZ 93 G Starlock 93mm 的三角

為 93mm） 視研磨片種類而定 在邊緣處、角落處或難以觸及的位置上進行研磨； 根據研磨片種類可在木材、油漆、表面烤漆、石材

羊毛氈可用於清潔、在木材上刻花、為金屬去除鏽 斑、打磨表面烤漆；拋光氈布則是用於預拋光 AUZ 70 G Starlock 70×125mm

方便又快速地磨削剖面以及已修成弧形但仍不平整 的材料表面，直徑可達 55mm； 研磨片用於磨削木材，管材／剖面、表面烤漆、補

木材、油漆 不需使用研磨片即可直接研磨難以觸及的木材或油 漆；在 BOSCH Carbide Technology 的加持之 下，使用壽命大大提升； 例如：磨除百葉窗片間的油漆、研磨角落處的木質

研磨顆粒規格分為 40（RT4）及 100（RT10） AIZ 28 SC Starlock 28×40mm HCS 高碳鋼萬

PVC 地板 快速又精準地切割軟質材料及具磨蝕特性的彈性材

例如：切割地毯、厚紙板、PVC 地板、在屋頂油

例如：去除水泥墁料、陶瓷瓦黏接劑、殘留的混凝

另有彈性刮刀 ATZ 52 SFC（用於地毯軟膠／殘留

安裝／更換機器的嵌件工具 必要時得拆除已裝在機器上的嵌件工具。 其做法是：請將 SDS 扳片 (7) 打開至最底位置。嵌

Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)74 | 繁體中文 將您想要使用的嵌件工具（例如穿刺切割鋸片 (12)）裝到工具夾頭 (8) 上，讓水平錯位的部份位 於下方（請參考詳解圖中的圖示，從上方要能看到 嵌件工具上的印刷字）。 將嵌件工具的位置調成對於當前加工作業最有利的 角度。可設成十二種不同位置，各相差 30°。 嵌件工具調成所需角度後，請將它牢牢推至工具夾 頭的夾爪上，直到其自動上鎖。 u 檢查嵌件工具是否已固定牢靠。安裝方式錯誤或 者未牢牢地固定好嵌件工具，它可能會在操作中

以扇形鋸片和穿刺切割鋸片進行加工時，可使用限 深擋塊 (11)。 必要時得拆除已裝在機器上的嵌件工具。 將限深擋塊 (11) 以所需的擺放角度推入到底，讓它 跨越工具夾頭 (8) 後套在電動工具的軸頸上。請將 限深擋塊卡上。可設成十二種不同位置，各相差 30°。 請視需要調整加工深度。將限深擋塊的緊固扳桿 (10) 壓緊，如此即可固定住限深擋塊。

本公司特別針對欲進行加工之各種材質以及所需之表面材料去除比例，推出各式研磨片供您選購： 研磨片 材料 用途 粒度 – 所有種類的木質材料

粗加工研磨，例如未刨平的粗糙木樑及木板 粗

研磨先前塗上的顏料（例如磨除某一條筆刷痕 跡、滴落的色點和蜿蜒垂流的顏料）

將研磨片安裝在磨板上／更換研磨片 磨板 (14) 上有魔鬼氈設計，可以很便利地快速固定

裝上研磨片 (15) 之前，請拍掉磨板 (14) 魔鬼氈上 的粉塵，以確保最佳附著力。 放上研磨片 (15) 時，請將它與磨板 (14) 的其中一 邊對齊，接著將它研磨片整片鋪到磨板上，並確實

請注意：為確保最佳吸塵效果，研磨片上的沖孔請

若要取下研磨片 (15)，請從尖端處將它從磨板 (14)

您可使用 Bosch 配件目錄中 93 mm 三角形系列的 所有研磨片、拋光氈布和清潔氈布。 您可以採取相同方式把研磨配件，例如氈布／拋光 毛氈等，固定在磨板上。

含鉛顏料、部分木材種類、礦石和金屬的加工廢塵 有害健康。機器操作者或施工現場附近的人員如果 接觸、吸入這些廢塵，可能會引發過敏反應或感染

某些塵埃（例如加工橡木或山毛櫸的廢塵）可能致 癌，特別是與處理木材的添加劑（例如木材的防腐 劑等）結合之後。唯有受過專業訓練的人才能夠進

– 儘可能使用適合物料的吸塵裝置。 – 工作場所要保持空氣流通。 – 建議佩戴 P2 過濾等級的口罩。 請留意並遵守貴國的物料加工相關法規。 u 避免讓工作場所堆積過多的塵垢。塵埃容易被點

連接吸塵裝置（請參考圖 A） 吸塵裝置 (13)僅設計用來與磨板 (14) 一起使用， 搭配其他嵌件工具時無法發揮作用。 進行打磨時，一律要連接吸塵裝置。 安裝吸塵裝置 (13)（配件）之前，請先取下嵌件工 具與限深擋塊 (11)。 請將吸塵裝置 (13) 推入到底，讓它跨越工具夾頭 (8) 後接在電動工具的軸頸上。將吸塵裝置旋轉到所 1 609 92A 8AZ | (12.12.2022) Bosch Power Tools繁體中文 | 75 需位置（不是電動工具正下方）。壓緊緊固扳桿 (16)，以便將吸塵裝置固定。 將吸塵軟管 (19) 的吸塵轉接頭 (18) 插到吸塵接管 (17) 上。將吸塵管 (19) 與吸塵器連接起來（配

本手冊於結尾處另外刊錄了連接不同類型吸塵器的

根據工件材質選擇合適的吸塵裝置。 吸集可能危害健康、可能致癌或乾燥的廢塵時，務

u 請確定您不用放開把手，就能操作起停開關。 若要開啟工作燈，請將起停開關(1) 往前推，此時 開關上會出現 。工作燈可改善緊鄰之工作範圍

u 勿直視工作燈，強光會刺眼。 若要啟動電動工具，請將起停開關(1) 繼續往前 推，此時開關上會出現 "I" 符號。 若要關閉電動工具和工作燈，請將起停開關(1) 往 後推，此時開關上會出現 "0" 符號。 提示：當充電電池已無電力或過熱時，本電動工具 會自動關機，這時請您將電動工具的起停開關 (1)

請為充電電池進行充電，或是先讓它冷卻，然後才 重新啟動電動工具。否則充電電池可能會損壞。

利用振蕩次數設定轉鈕 (5)，即使是在工具運作期 間，亦可按照需求設定振蕩次數。 正確的振蕩次數是由加工材質和工作條件決定，唯 有實際操作才能夠找出最合適的振蕩次數。 進行鋸切、切割與研磨時，像是木材或金屬這類較 硬的材料，建議使用振蕩等級「6」，若是塑膠這類 較軟的材料，則請您使用振蕩等級「4」。 提示： 對於某些嵌件工具（例如研磨和鋸齒緣嵌件 工具），振蕩次數最多應減少到 2/3。如果振蕩次 數過多，嵌件工具的磨損會顯著增加，或會導致嵌 件工具過早失效。 請注意嵌件工具上或嵌件工具包

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 等待電動工具完全靜止後才能夠放下機器。 提示：作業期間請勿用手捂住電動工具的通氣孔 (4)，否則將導致電動工具的使用壽命縮短。

由於採用振蕩式驅動方式，嵌件工具每分鐘來回擺 動的次數高達 20000 次。這樣的性能讓您能夠在狹 窄空間內精準地進行加工。 使用輕微且均勻的下壓力操作機器，否 則不僅會降低操作功率，也會讓安裝在

操作時要左右移動電動工具，這樣可以 避免安裝在機器上的工具太熱並且可以

u 只能使用未受損、功能正常的鋸片。彎曲或變鈍 的鋸片可能斷裂，對鋸痕造成負面影響或導致反

u 鋸切輕建材時，必須注意有關的法令規定以及材 料供應商提供的建議事宜。 u 僅加工木材、石膏板等這類的軟性材料時可進行

在高碳鋼鋸片（HCS）鋸進木材、塑合板、建材等 物的內部前，請先確認有無異物（例如鐵釘、螺栓 等）。必要時得清除這些異物或者改用雙金屬鋸

提示：切割壁磚時請注意，嵌件工具在長時間使用

磨除功率和研磨的效果原則上是由所選擇的研磨 片、設定的振蕩等級和操作機器時施壓的大小來決

只有完好的研磨片才能夠提高研磨效率，並且保護

操作機器時要均力施壓，如此才能夠提高研磨片的

在機器上施力過度，不僅無法提高研磨效率，機器 反而容易損壞並加速研磨片耗損。 為了在角落、邊緣和不易進入的區域精確地研磨， 您可以使用磨板的尖端或側緣進行研磨。 持續在單點位置上打磨，可能會使研磨片的溫度快 速拉高。請調降振蕩次數並放輕下壓力道，並且定

不可以使用研磨過金屬的研磨片來研磨其它材質。 僅可使用 Bosch 原廠研磨配件。 進行打磨時，一律要連接吸塵裝置。

刮削時必須選擇高振蕩等級。 加工軟質基材（例如木材）時，請採用貼面的方式 並放輕下壓力道。否則刮鏟可能切入底墊中。

只要按照規定使用，電動工具就不可能過載。萬一 負載過重或充電電池的溫度已超出允許範圍，電動 工具的轉速會變慢或是直接停機。電動工具將持續 以低轉速運作，直到充電電池的溫度降至允許範圍 Bosch Power Tools 1 609 92A 8AZ | (12.12.2022)76 | ไทย 或負載減輕，它才會恢復全速運轉。發生自動停機 的情況時，請將電動工具關機，待充電電池降溫後

u 在電動工具上進行任何維護的工作（例如維修， 更換工具等）以及搬運和儲存電動工具之前，都 必須電動工具中取出充電電池。若是不小心觸動 起停開關，可能造成人員受傷。 u 電動工具和通風口都必須保持清潔，這樣才能夠 提高工作品質和安全性。 定期使用鋼絲刷清潔有鋸齒緣的嵌件工具（配

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。

台灣羅伯特博世股份有限公司 建國北路一段90 號6 樓 台北市10491 電話: [phone] 傳真: [phone] www.bosch-pt.com.tw

Robert Bosch Power Tools GmbH 羅伯特· 博世電動工具有限公司 70538 Stuttgart / GERMANY 70538 斯圖加特/ 德國 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

建議使用的鋰離子充電電池受危險物品法的規範。 使用者無須另外使用保護包裝便可運送該充電電

但是如果將它交由第三者運送（例如：寄空運或委 托運輸公司），則應遵照包裝與標示的相關要求。 此時必須向危險物品專家請教有關寄送危險物品的

確定充電電池的外殼未受損後，才可以寄送充電電 池。用膠帶貼住裸露的接點並妥善包裝充電電池， 不可以讓充電電池在包裝材料中晃動。同時也應留

必須以符合環保的方式，將損壞的電動 工具、充電電池、配件和包裝材料進行

不可以把電動工具和充電電池／拋棄式 電池丟入一般家庭垃圾中！ 充電電池／拋棄式電池：

請注意「搬運」段落中的指示 (參見 「搬運」, 頁76)。
