用户手册 GEX 18V125 Professional BOSCH

在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。

电气安全

电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

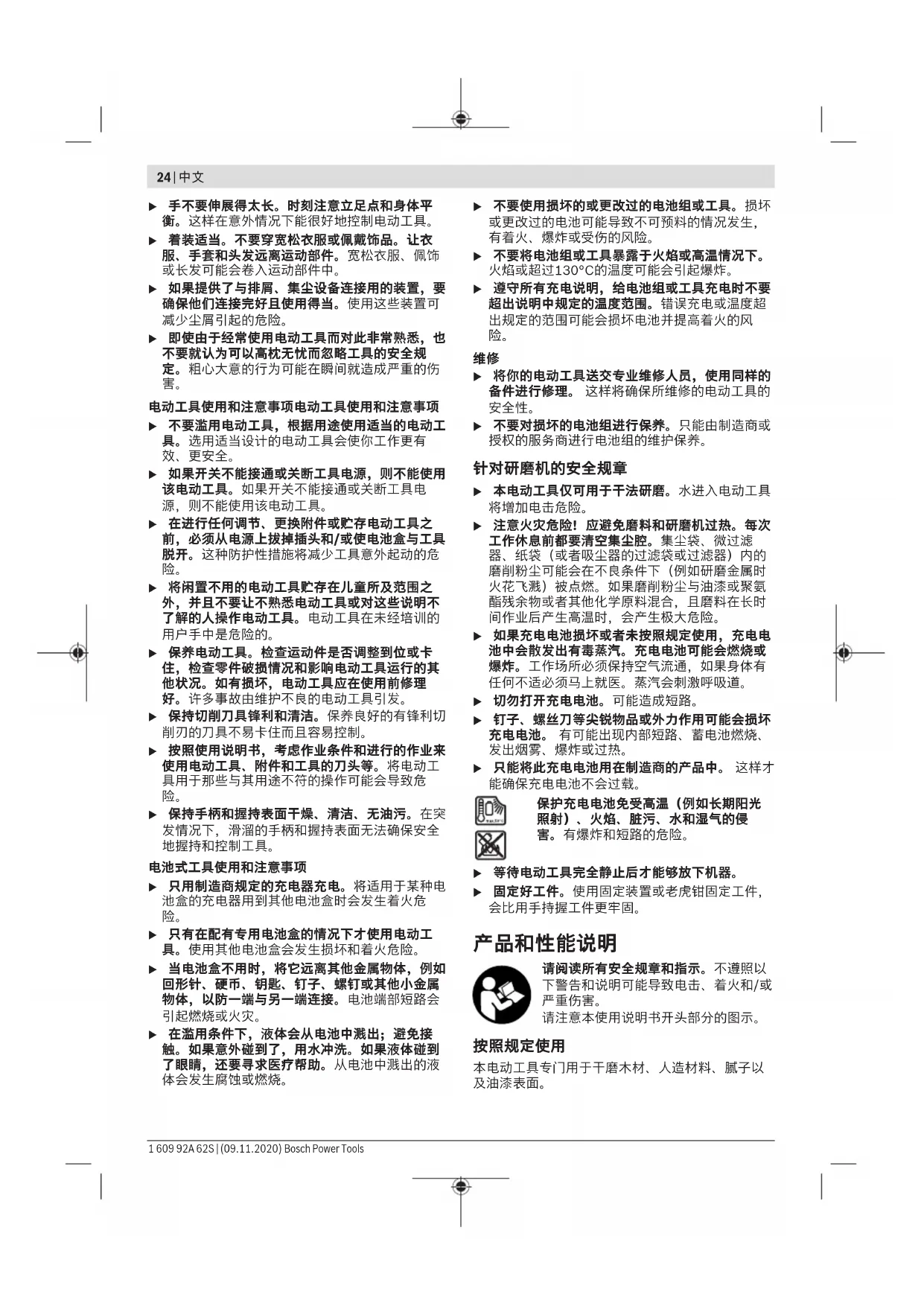

24|中文

手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。

电动工具使用和注意事项电动工具使用和注意事项

不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。如果开关不能接通或关断工具电源，则不能使用该电动工具。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。

电池式工具使用和注意事项

只用制造商规定的充电器充电。将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
只有在配有专用电池盒的情况下才使用电动工具。使用其他电池盒会发生损坏和着火危险。
当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防一端与另一端连接。电池端部短路会引起燃烧或火灾。
在滥用条件下，液体会从电池中溅出；避免接触。如果意外碰到了，用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。从电池中溅出的液体会发生腐蚀或燃烧

不要使用损坏的或更改过的电池组或工具。损坏或更改过的电池可能导致不可预料的情况发生，有着火、爆炸或受伤的风险
不要将电池组或工具暴露于火焰或高温情况下。火焰或超过 130^ 的温度可能会引起爆炸
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
不要对损坏的电池组进行保养。只能由制造商或授权的服务商进行电池组的维护保养

针对研磨机的安全规章

本电动工具仅可用于干法研磨。水进入电动工具将增加电击危险。
注意火灾危险！应避免磨料和研磨机过热。每次工作休息前都要清空集尘腔。集尘袋、微过滤器、纸袋（或者吸尘器的过滤袋或过滤器）内的磨削粉尘可能会在不良条件下（例如研磨金属时火花飞溅）被点燃。如果磨削粉尘与油漆或聚氨酯残余物或者其他化学原料混合，且磨料在长时间作业后产生高温时，会产生极大危险。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道
切勿打开充电电池。可能造成短路
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热
只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

等待电动工具完全静止后才能够放下机器。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。

按照规定使用

本电动工具专门用于干磨木材、人造材料、腻子以及油漆表面。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 电源开关
(2) 集尘袋总成
(3) 充电电池解锁按钮
(4) 充电电池
(5)充电电池电量指示灯
(6)充电电量指示灯按钮
(7) 振动次数预选调节轮
(8) 磨盘
(9) 手柄 (绝缘握柄)
(10)砂纸
(11) 磨垫的固定螺栓
(12) 磨盘托架
(13) 吸尘器转换接口
(14) 集尘袋
(15) 集尘袋适配接口
(16) 吸尘软管

A)图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。

技术参数

偏心研磨机		GEX 18V-125
物品代码		3601C722...
额定电压	伏特=18
振动次数预选		●
空载转速n0A)	转/分钟	6000-10000
空载振动次数A)	转/分钟	12000-20000
振动圆直径	毫米	2.5
磨盘直径	毫米	125
重量符合EPTA-Procedure 01:2014A)	公斤	1.5-2.5
充电时建议的环境温度	摄氏度	0至+35
工作时和存放时允许的环境温度B)	摄氏度	-15至+50
推荐的充电电池		GBA 18V...ProCORE18V...
推荐的充电器		GAL 18...GAX 18...GAL 36...

A）视所使用的充电电池而定
B) 温度 < 0 摄氏度时功率受限

安装

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池
提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置"ElectronicCellProtection（ECP)”，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动
电动工具被关闭之后，切勿继续按住起停开关。

否则可能会损坏电池。

请注意有关作废处理的规定。

取出充电电池

充电电池(4)具备双重锁定功能，即使不小心触动了充电电池的解锁按钮(3)，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

如需取下充电电池(4)，请按压解锁按钮(3)，并将充电电池向后从电动工具拔出。在此过程中请勿过度用力。

充电电池电量指示灯

充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

充电电池型号GBA18V...

LED指示灯电量

取下砂纸(10)时，将其一侧抬起，然后从磨盘(8)上拉下。

装入新砂纸前，用刷子清除磨盘(8)上的脏污和灰尘。

磨盘(8)表面由尼龙织物组成，因此可通过魔术贴快速便捷地固定砂纸。

将砂纸(10)牢固地按压到磨盘(8)底面。

请注意砂纸(10)的冲孔与磨盘(8)上的孔重叠，以确保最佳的集尘效果。

为了提高磨盘使用寿命特别是在使用网状磨料（例如Bosch M480）时，可以在Pad Saver（附件）安装在磨盘和磨料之间。

选择磨盘

可以根据用途在电动工具上安装不同硬度的磨盘：
- 软磨盘：适合进行敏感表面的研磨，也适合在突起的表面上进行研磨
- 中硬度磨盘：适合所有的研磨工作，是通用型磨盘
- 硬磨盘：适合在平坦的表面进行高效率的研磨

更换磨垫（参见插图B）

提示：请立即更换损坏的磨盘(8)。

抽出砂纸。小心地完全拧出4个螺栓(11)(使用螺丝起子T20)，然后取下磨垫(8)。装上新磨垫(8)，然后重新拧紧螺栓。

提示：安装磨盘时应注意从动件的齿轮进入磨盘的凹槽中。

提示：损坏的磨盘托架(12)必须由博世电动工具公司授权的客户服务处更换。

吸锯尘/吸锯屑

含铅的颜料以及某些木材和矿物的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场地要保持空气流通。

应用概览

• 最好佩戴P2滤网等级的口罩。
  请留心并遵守贵国和加工物料有关的法规。
  避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

利用集尘盒自集尘（参见插图C-E）

放上集尘袋总成(2)并套到吸尘器转换接口(13)上，直到与工具平齐。
要排空集尘袋(14)，将集尘袋总成(2)从吸尘器转换接口(13)上拉下来。将适配接口(15)从集尘袋(14)上拧下并排空集尘袋。
提示：为了确保最佳吸尘效果，请及时排空集尘袋(14)。
在垂直的平面上工作时，必须以集尘袋(2)朝下的方式握持电动工具。

外部集尘（参见插图F）

将集尘软管(16)插到吸尘器转换接口(13)上。

将集尘软管(16)与吸尘器连接。在本使用说明的末尾可以找到各种集尘器的连接概览。

根据工件的物料选择合适的吸尘装置。

吸集可能危害健康，可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。

在垂直的平面上操作电动工具时，必须以吸管朝下的方式握持电动工具。

工作

投入使用

接通/关闭

请确保握住手柄时可以开启/关闭开关。

如要接通电动工具，请按压电源开关(1)。

要关闭电动工具，重新按压电源开关(1)。

预选振动次数

利用振荡次数预选调节轮(7)也可以在运行过程中预选所需的振荡次数。

正确的振荡次数是由工件和工作条件决定，唯有实际操作才能够找出最合适的振荡次数。

恒定电子装置可在怠速和负载时保持振频几乎恒定，确保功率均匀。

使用低振荡次数长期操作之后，应该让电动工具以最大振荡次数空转约3分钟来帮助机器冷却。

应用/材料 磨料 转速等级
磨除 - 磨除旧颜料和油漆	P60-P100 4-6
- 打磨木材
- 打磨热塑性塑料 P60-P100 1-3

中间打磨 - 在上漆前打磨木材和木片 P120-P180 4-6

	应用/材料 磨料 转速等级
	-木制工件倒棱 -在酸洗前修平木质表面
	-油漆中间打磨和打磨底漆 -边缘油漆中间打磨	P220-P280 1-3
精磨 -打磨木材		P150-P180 4-6
	-打磨实木和木片边缘
	-在酸洗过的平面和边缘上打磨油漆 P240-P320	1-3

工作提示

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
等待电动工具完全静止后才能够放下机器
本电动工具不适合固定式应用。例如不允许夹在虎钳上或固定在工作台上。

为确保无疲劳地工作，可视应用情况从上方、侧面或前部握持电动工具（参见插图G）。

研磨平面

开动电动工具，把整个研磨面平贴在待研磨的表面上，并均匀地在工件上移动机器。

磨除功率和研磨的效果原则上是由所选择的砂纸、设定的振荡级和操作机器时施压的大小来决定的。只有完好的砂纸才能够提高研磨功率，且保护电动工具。

操作机器时要均匀施压，如此才能够提高砂纸的使用寿命。

在机器上过度施压，不仅无法提高研磨功率，反而容易损坏机器并提高砂纸的耗损率。
请只使用Bosch原装研磨附件。

粗磨

安装粒度粗的砂纸。

只能轻按电动工具，这样它才能够以较高的振荡次数运转，并达到较高的材料磨除效果。

细磨

安装粒度细的砂纸。

稍微改变接触压力或更改振荡次数等级，可以在保持偏心运动的同时减少磨盘振荡次数。

坝高采用绕圈或纵向、横向互相交换的方式，在工件上均匀地移动电动工具。勿让研磨机歪斜了，以避免磨穿工件，例如胶合板。

工作完备后随手关闭电动工具。

维修和服务

维护和清洁

在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。

电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F服务中心

邮政编码：310052

电话：[phone] / 5588

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

其他服务地址请见：

随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

28|繁體中文

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页27)确认设置。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具産生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險
不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。

如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集壓設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
- 把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中潰出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中潰出的液體會發生腐蝕或燃燒。
請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出现無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過 130^ 的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

检修

將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

砂磨機安全注意事項

本電動工具僅適用於乾式研磨。水進入電動工具將增加電擊危險。
請注意：有失火之虞！請避免砂磨材料或砂帶機過熱。暫停作業之前請務必清空集壓容器。集壓袋、超微細過濾器、紙袋內（或吸壓器過濾袋/濾材內）的研磨粉壓可能在不利條件下自行點燃，例如研磨金屬時所產生的火花。尤其是當研磨粉壓若混入殘留的烤漆、聚胺酯或其他化學物質，而且在經過長時間運轉後砂磨材料的溫度又極高時，這種情形特別具危險性。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。

保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之處。

等待電動工具完全靜止後才能夠放下機器。
固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具適合在木材、塑膠、填縫泥及上漆表面上進行乾式研磨。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 起停開關
(2）集塵袋完整套件
(3) 充電電池解鎖按鈕
(4) 充電電池
(5) 充電電池的電量指示器
(6) 電量指示器按鈕
(7) 振盪次數設定轉鈕
(8) 磨盤
(9) 把手（絕緣握柄）
(10) 研磨片
(11) 磨盤螺栓
(12) 磨盤座
(13) 排塵接管
(14) 集塵袋
(15) 集塵袋轉接頭
(16) 吸塵軟管

A）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。

技術性數據

偏心研磨機		GEX 18V-125
產品機號		3601 C72 2..
額定電壓	V=	18
設定振盪次數		●
無負載轉速 n0A)	次/分	6000-10000
無負載振盪次數A)	次/分	12000-20000
振盪繞圈直徑	mm	2.5
磨盤直徑	mm	125
重量符合 EPTA- Procedure 01:2014A)	kg	1.5-2.5

30|繁體中文

偏心研磨機	GEX 18V-125
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度B)以及存放狀態下	°C -15...+50
建議使用的充電電池	GBA 18V... ProCORE18V...
建議使用的充電器	GAL 18... GAX 18... GAL 36...

A) 視所使用的充電蓄電池而定
B) 溫度 < 0^ C 時, 性能受限

安装

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

為充電電池進行充電

只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。
鈉離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。
鋰離子充電電池配備了電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。
電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。
請您遵照廢棄物處理相關指示。

取出充電電池

本充電電池(4)具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕(3)，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

若要取出充電電池(4)，請按解鎖按鈕(3)，然後將充電電池往下拔出電動工具。不可以強行拉出充電電池。

充電電池的電量指示器

充電電池的電量指示器透過綠色LED燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池型號 GBA 18V...

LED 燃 容量

3顆綠燈持續亮起60-100%

2顆綠燈持續亮起30-60%

1顆綠燈持續亮起5-30%

1顆綠燈呈閃爍狀態0-5%

充電電池型號 ProCORE18V...

LED 燥 容量

5 颗綠燈持續亮起 80-100%

4 颗綠燈持續亮起 60-80%

3 颗綠燈持續亮起 40-60%

2 颗綠燈持續亮起 20-40%

1 颗綠燈持續亮起 5-20%

1 颗綠燈呈閃爍狀態 0-5%

更换研磨片（請參考圖A）

若要取下研磨片（10），請從側邊將它扳開，接著再將它從磨盤（8）拔下。

裝上新的研磨片之前，請用例如刷子清除磨盤 (8)上的髒污與粉塵。

磨盤 (8) 的表面材質是魔鬼巔，可以很便利地快速固定研磨片。

將研磨片(10)牢牢按壓到磨盤(8)底部上。

請注意：為確保最佳吸塵效果，研磨片（10）上的沖孔請對準磨盤（8）開孔位置。

若想延長磨盤的使用壽命（尤其是使用網格狀磨具時，例如博世的M480），可在磨盤與磨具之間墊上保護墊（配件）。

選用磨盤

本電動工具可以依據用途安裝不同硬度的磨盤：

• 軉磨盤：適用於操作時必須憑藉觸感的研磨作業，此外也可研磨凸起表面
• 中硬度磨盤：適合所有的研磨工作，是通用型磨盤
• 硬磨盤：適合在平坦的表面進行高效率研磨

更換磨盤（請參考圖B）

提示：磨盤(8)如有受損請立即換掉。

拔下研磨片。將4顆螺栓(11)完全旋出（使用螺絲起子T20），然後取下磨盤(8)。裝上新的磨盤(8)，然後旋緊螺栓。

提示：磨盤座（12）如果損壞，必須交由博世電動工具公司授權的客戶服務處更換。

吸除廢塵/料屑

含鉛顔料、部分木材種類和礦石的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。

某些塵埃（例如加工橡木或山毛櫱的廢塵）可能致癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。只有經過專業訓練的人才允許加工含石棉的物料。

• 僵可能使用適合物料的吸塵裝置。

• 工作場所要保持空氣流通。

• 建議佩戴P2過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

機器本身的吸壓裝備，含集塵袋（請參考圖C-E）

装入集塵袋完整套件(2)，並將它推至排塵接管(13)上，直到它與工具齊平密合。

若要清空集壓袋（14），請將集壓袋完整套件（2）從排壓接管（13）上拔下。將轉接頭（15）從集壓袋（14）上旋開後取下，然後將集壓袋倒光。

提示：為確保最佳吸塵效果，請適時清空集塵袋(14)。

在垂直平面上操作電動工具時，必須以集塵袋(2)朝下的方式握持電動工具。

外接的吸壓裝備（請參考圖F）

將吸塵管(16)插到排塵接管(13)上。

用途概览

將吸塵軟管（16）與吸塵器連接起來。本手冊的最後面另外刊錄了連接不同類型吸塵器的操作概覽。

根據工件材質選擇合適的吸塵裝置。

吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵裝置。

在垂直平面上操作電動工具時，必須以吸壓管朝下的方式握持電動工具。

操作

操作機器

啟動/開閉

請確定您不用放開把手，就能操作起停開關。

若要啟動電動工具：按下起停開關（1）。

若要關閉電動工具：再次按下起停開關（1）。

設定振荡次數

利用振荡次數設定轉鈕（7），即使是在工具運作期間，亦可按照需求設定振荡次數。

1-2低振荡次數

3-4中振荡次數

5-6高振荡次数

正確的振荡次數是由加工材質和工作條件決定，唯有實際操作才能夠找出最合適的振蕩次數。

電子穩定控制系統可在機器不論是空轉或負載時保持幾乎相同的振蕩次數，以確保運轉性能均衡一致。

使用低振荡次數長期操作之後，應該讓電動工具以最大振荡次數空轉約3分鐘來幫助機器冷卻。

用途/材料 磨具 轉速檔位
磨除 - 磨除舊的顔料及烤漆	P60-P100 4-6
- 研磨木材
- 研磨熱塑性塑膠 P60-P100 1-3
過渡性研磨 - 烤漆前研磨木材和薄板	P120-P180 4-6
- 木製零件去邊
- 染色前抛光木材表面
- 烤漆過渡性研磨和烤漆前研磨	P220-P280 1-3
- 在邊緣處進行過渡性研磨
精磨 - 研磨木材	P150-P180 4-6
- 研磨實木邊緣和薄板邊緣
- 在被染色的表面和邊緣處進行烤漆研磨 P240-P320 1-3

作業注意事項

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。

等待電動工具完全靜止後才能夠放下機器。

本電動工具並不適用於以不移動的方式進行加

工。不得將它夾入老虎鉅或固定在工作桌上。本電動工具可配合實際應用情況從上方、側面或前方拿握（請參考圖G），以最省力的方式進行作業。

32|n

研磨平面

啟動電動工具，把整個研磨面平貼在待研磨的表面上，並均力地在工件上移動機器。

磨除效率與研磨效果原則上取決於所選用的研磨片、設定的振蕩級以及操作機器時施力的大小。

只有完好的研磨片才能夠提高研磨效率，並且保護電動工具。

操作機器時要均力施壓，如此才能夠提高研磨片的使用壽命。

在機器上施力過度，不僅無法提高研磨效率，機器反而容易損壞並加速研磨片耗損。僅可使用 Bosch 原廠研磨配件。

粗磨

安装粒度粗的研磨片。

只能輕按電動工具，這樣它才能夠以較高的振蕩次數運轉，並達到較高的材料磨除率。

細磨

安裝粒度細的研磨片。

藉由稍微變換施壓力道或變更振蕩次數的設定檔速，即可降低磨盤振蕩次數但機器偏心運作的移動方式維持不變。

採用繞圈或縱向、橫向輪流的方式，力道均勻地在工件上移動電動工具。勿讓研磨機歪斜，以避免磨穿工件，例如木工貼皮。

工作完成後隨手關閉電動工具。

維修和服務

維修和清潔

在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

台湾

台湾羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話：[phone]

傅真：[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/德國

以下更多客戶服務處地址：

隨貨附上的鋅離子充電電池受危險物品法的規範使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池/拋棄式電池丟入一般家庭垃圾中！

充電電池/拋棄式電池：

锂離子：

請注意「搬運」段落中的指示（參見「搬運」，頁32）。

In

a

nwnnnnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

A

aannnnnnaanennnnn

un nnwnu uynaa

wnnnnnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

1775.12.13 问题: 17717.16.2017 17717.19.2017 17717.2017

aannnnn nnnn nn nnnnnaa aen /nnoe

nnuuuaaannnnnaanrnnnnae

的 日 2x30-60%

的 12 的 1× 的 5 - 30%

wnw 1x0-5%

ProCORE18V...

LED

5× 80-100%

4× 60-80%

3×40-60%

2x 20-40%

1×5-20%

wnw 1x 0-5%

nun (nunA)

（aJgSJI 10sJI）alba a （aJgSJI sJI aJyJJI tJLJI （aJgSJ JASJU Ls ABWg） aJyJSEJ ASJU （Jg） asjogjol AJgSJ JdJI （aJgSJ AJSJ

JswjUkOylo

.

Sduuug 1

g jg g jll jsl k jla jk jl j 1j lal j 1j 1j 1j 1j 1j 1j 1j 1j

Uo 1uui 1uui U

aJyjL josuW loic I 1c oJbuii Jd9 uuiy d0uiI cuii .jglJI

jUJQULUo

auiuJU 0d JU 1y uJU 0 auiuJU uJU

jbi) aagai gajgss sall 2y jll ylgall aaa . (yjlljus

aogolgawu

Lgglgolg 1sllg LgS yloic auiuul oal jbs 1j .JyU Jogo g Uojo dau

aJb021 Jc aJy 1

aJyjSsOoLdU LALW J
JSLJ PdduX .JSLJ UuswUg W gglgaggUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUgUg UJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI gJlJI

53

111111111111111111111111111111111111111111 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Jolal no pssjll aLg Lg Jn 111111111111111111111111

.

j@oJUg

.1jIgaaJU

21 1jbs Lw

<jcdujgSJJ 0

1. Juaaabjua

aojoll abwlg g jbjgabwlg aill abwlg lglglo

1g

JlaI JlaJgJgJg

U

g g g g g g g g g g g g g g g g g g g g g g g g g g
