| 品牌 | 博世 |
| 型号 | GTR 55225 Professional |
| 产品类型 | 墙面砂光机（干式） |
| 参考编号 | 3601 GD4 0.. |
| 额定功率输入 | 550 瓦 |
| 空载转速（可变速） | 340 – 910 转/分钟 |
| 砂光底板直径 | 215 毫米 |
| 砂纸直径 | 225 毫米 |
| 吸尘接口直径 | 45/35 毫米 |
| 长度（短版） | 1.1 米 |
| 长度（标准版，1个加长管） | 1.7 米 |
| 长度（长版，2个加长管） | 2.3 米 |
| 重量（短版） | 4.1 千克 |
| 重量（标准版） | 4.8 千克 |
| 电源 | 230 伏 ~, 50/60 赫兹 |
| 防护等级 | I 类（带接地） |
| 主要功能 | 干磨隔墙、天花板、内/外墙；去除油漆、胶水、灰泥 |
| 电子功能 | 速度预选、电子恒速、软启动 |
| 吸尘系统 | 带功率调节（1-6）和内/外气流的吸尘软管 |
| 随附配件 | 柔性砂光底板、连接板、砂纸、加长管、吸尘软管、安全挂钩 |
| 维护 | 清洁通风槽，必要时更换砂纸和连接软管 |
| 安全 | 开/关开关、安全制动器、防重启装置，必须使用带合适过滤器的吸尘器 |
| 可维修性 | 备件可用（底板、软管、刷条）；由博世授权的客户服务中心维修 |
| 合规使用 | 仅限干磨；请勿在爆炸性环境中使用 |
常见问题 - GTR 55225 Professional BOSCH
用户关于以下问题的提问 GTR 55225 Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 砂光机 免费PDF格式！查找您的手册 GTR 55225 Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GTR 55225 Professional 品牌 BOSCH.
用户手册 GTR 55225 Professional BOSCH
阅读随电动工具提供的所有安全警告、说明、图示和规定。
不遵照以下所列说明会导致电击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

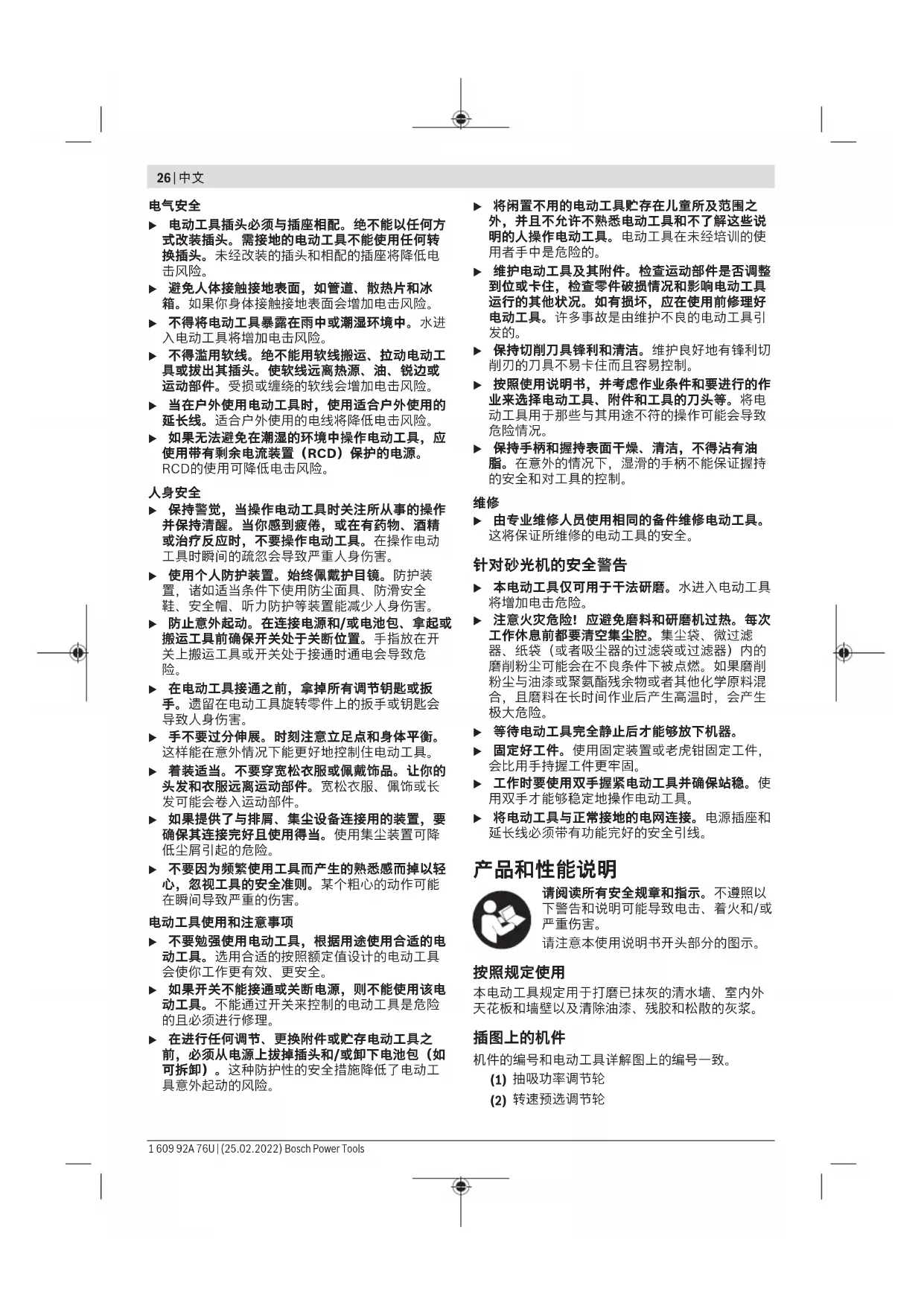

26|中文
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险
当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险
如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要过分伸展。时刻注意立足点和身体平衡这样能在意外情况下能更好地控制住电动工具
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。
电动工具使用和注意事项
不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。
保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。
维修
由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
针对砂光机的安全警告
本电动工具仅可用于干法研磨。水进入电动工具将增加电击危险。
注意火灾危险！应避免磨料和研磨机过热。每次工作休息前都要清空集尘腔。集尘袋、微过滤器、纸袋（或者吸尘器的过滤袋或过滤器）内的磨削粉尘可能会在不良条件下被点燃。如果磨削粉尘与油漆或聚氨酯残余物或者其他化学原料混合，且磨料在长时间作业后产生高温时，会产生极大危险。
等待电动工具完全静止后才能够放下机器。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
工作时要使用双手握紧电动工具并确保站稳。使用双手才能够稳定地操作电动工具
将电动工具与正常接地的电网连接。电源插座和延长线必须带有功能完好的安全引线
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。
请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具规定用于打磨已抹灰的清水墙、室内外天花板和墙壁以及清除油漆、残胶和松散的灰浆。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 抽吸功率调节轮
(2) 转速预选调节轮
(3) 电停开关
(4) 手柄（绝缘握柄）
(5) 集尘软管a)
(6) 排气孔接头
(7)抓握件
(8) 安全钩
(9)夹紧杆
10) 加长管
(11) 磨头
(12) 刷段止动装置
(13) 吸力调节杆
(14)砂纸a)
(15) 隔垫
(16) 磨盘螺丝
(17) 磨盘
(18)刷段
(19) 连接软管
(20) 磨盘托架
(21)偏心螺栓
(22)软管夹/电缆夹a）
(23) 软管夹
(24) 内壳
(25)软管固定装置
a）图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 清水墙磨机 | GTR 550 GTR 55-225 | |
| 物品代码 | 3601 GD4 0.. | |
| 转速预选 | ● | |
| 恒定电子装置 | ● | |
| 缓速起动 | ● | |
| 额定输入功率 | 瓦 | 550 |
| 空载转速n。 | 转/分钟 | 340-910 |
| 磨盘直径 | 毫米 | 215 |
| 砂纸直径 | 毫米 | 225 |
| 集尘装置直径 | 毫米 | 45/35 |
| 短款长度（不带加长管） | 米 | 1.1 |
| 标准款长度（带1根加长管）A) | 米 | 1.7 |
| 长款长度（带2根加长管） | 米 | 2.3 |
| 重量符合EPTA-Procedure 01:2014 | ||
| - 短款 | 公斤 | 4.1 |
| - 标准款 | 公斤 | 4.8 |
| 清水墙磨机 | GTR 550 |
| GTR 55-225 | |
| 保护等级 | +1 |
A) (基本供货范围)
所有参数适用于230伏的额定电压[U]，对于其他不同的电压和国际规格，数据有可能不同。
安装
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
更换砂纸（参见插图A）
取下砂纸(14)时，将其一侧抬起，然后从隔垫(15)上拉下。
装入新砂纸前，用刷子清除隔垫(15)上的脏污和灰尘。
隔垫(15)表面由尼龙织物组成，因此可通过魔术贴快速便捷地固定砂纸。
将砂纸(14)牢固地按压到隔垫(15)底面。
请注意砂纸(14)的冲孔与隔垫(15)上的冲孔以及磨盘(17)的孔重叠，以确保最佳的集尘效果。
提示：使用中等硬度的磨盘（附件）时不需要隔垫(15)，直接将砂纸(14)固定在磨盘(17)上即可。除此之外，按此处所述进行更换。
选择磨盘
| 软磨盘套件A) (2 608 000 766) | - 普遍适用于平整和拱起的表面 - 该套件由软磨盘和隔垫 (2 608 000 765) 组成。磨盘只允许与隔垫搭配使用。 |
| 中等硬度的磨盘 (2 608 000 764) | - 高磨除率，特别适合用于硬性灰浆以及用于清除墙漆 - 适用于平整表面 - 理想的集尘辅助功能可减轻使用吸尘器时的作业负担。 |
A) (基本供货范围)
更换隔垫（参见插图A）
使用软磨盘（基本供货范围）时必须搭配隔垫(15)一起使用。
取下隔垫(15)时，将其一侧抬起，然后从磨盘(17)上拉下。
装入新隔垫前，用刷子清除磨盘(17)上的脏污和灰尘。
磨盘(17)表面由尼龙织物组成，因此可快速便捷地固定隔垫。
将隔垫(15)牢固地按压到磨盘(17)底面。
请注意隔垫(15)的冲孔与磨盘(17)的孔重叠，以确保最佳的集尘效果。
28|中文
更换磨垫（参见插图B）
提示：请立即更换损坏的磨盘(17)。
将砂纸(14)和隔垫(15)拉下。小心地拧出整个螺栓(16)，然后取下磨盘(17)。装上新磨盘(17)，然后重新拧紧螺栓。
提示：安装磨盘时应注意从动件的齿轮进入磨盘的凹槽中。
提示：损坏的磨盘支架必须由博世电动工具公司授权的客户服务处更换。
装入/取出加长管（参见插图C-D）
仅在需要时装入加长管(10)：在没有加长管的情况下操作时能显著减少打磨所需的力消耗。
提示：最多只能装入2根加长管。
断开磨头/抓握件/加长管之间的连接（参见插图C）：
- 0 打开夹紧杆(9)。
- ② 打开安全钩(8)。
- ③将之前连接的部件拉开。
建立磨头/抓握件/加长管之间的连接（参见插图D）：
- 4根据所需的连接情况将磨头(11)、抓握件(7)或加长管(10)互相推入。
- ⑤ 关上安全钩(8)。
-6按压夹紧杆(9)，直至其与磨头(11)、抓握件(7)或加长管(10)成直角。
-0拧紧偏心螺栓(21)。 - ⑧ 关上夹紧杆(9)。
请务必检查所有连接件是否通过安全钩(8)和夹紧杆(9)固定住以及是否牢固连接。
吸锯尘/吸锯屑
物料废尘可能危害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些废尘甚至能致癌。
- 尽可能使用适合物料的集尘装置。
- 工作场地要保持空气流通。
- 请务必佩戴P2滤网等级的呼吸防护面具。

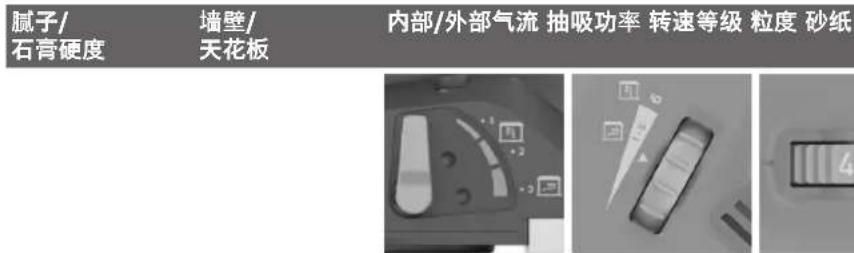

应用概览
极软/软墙壁/天花板 ① 62-4自P180起
中等硬度墙壁 ① 64-6自P120起
天花板 ③ 1-5（最佳：3）
外部集尘
将集尘软管(5)插入抓握件(7)上的排气孔接头(6)。
将集尘软管(5)与吸尘器（附件）连接。
根据工件的物料选择合适的吸尘装置。
吸集可能危害健康，可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。
对于较大表面，请使用吸尘器GAS35L/M AFC或GAS55L/M AFC，因为这两款能持续确保必要的抽吸功率。
在垂直的平面上操作电动工具时，必须以吸管朝下的方式握持电动工具。
安装/拆卸软管夹/电缆夹（参见插图E）
将软管夹/电缆夹(22)置于集尘软管(5)上。将电源线卡入软管夹/电缆夹的电缆槽内。
拆卸时将软管夹/电缆夹(22)从集尘软管(5)上拉下，将电源线从软管夹/电缆夹中拉出。
工作
投入使用
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。
预选转速
利用转速预选调节轮(2)也可以在运行过程中预选所需的转速。数值高意味着高转速，数值低意味着低转速。
不论机器处在负载或空载状态，恒定电子装置都能够稳定转速，确保一致的工作效率。
电子控制的均调起动功能可以限制开机时的扭矩，并延长马达的使用寿命。
接通/关闭
请确保握住手柄时可以开启/关闭开关。
接通电动工具时，需要向前推动电源开关(3)，使开关上出现“1”符号。
关闭电动工具时，需要向后推动电源开关(3)，使开关上出现“0”符号。
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
等待电动工具完全静止后才能够放下机器
不要将电动工具放到侧面。磨盘可能会因此永久性变形。
本电动工具不适合固定式应用。例如不允许夹在虎钳上或固定在工作台上。
研磨平面
开动电动工具，把整个研磨面平贴在待研磨的表面上，并均匀地在工件上移动机器。
磨除率和打磨效果主要取决于选择的砂纸、设定的转速级和压紧力。
只有完好的砂纸才能够提高研磨功率，且保护电动工具。
操作机器时要均匀施压，如此才能够提高砂纸的使用寿命。
在机器上过度施压，不仅无法提高研磨功率，反而容易损坏机器并提高砂纸的耗损率。
不可以使用研磨过金属的砂纸研磨其它的物料。
请只使用Bosch原装研磨附件。
靠边打磨（见图F-G）
借助可取下的刷段，能减少墙壁/天花板和磨盘之间的侧面间距。
- 使刷段(18)的止动件(12)保持按下状态。
- 将刷段(18)向前翻转，然后将其取下。
- 装入时，将刷段(18)钩挂到止动件(12)的对面，然后将其朝着磨头(11)翻转，直至卡止。
调节内部/外部气流
根据负压的高度，所感觉到的工具重量会减轻。您可以按照具体用途，在不同的气流运行模式之间切换。将吸力调节杆(13)旋转到3个位置之一。
开关位置气流类型用途
① 外部气流特别适用于在打磨速度较高及无负压的情况下打磨墙壁
② 外部和内部 中等打磨功率，气流混合 带负压效应
开关位置气流类型用途
③ 外部和内部气流混合
特别适用于天花板打磨，打磨速度较低但负压较高（吸力），确保所感受到的重量较低
调节抽吸功率
您可以调节抽吸功率，以便在打磨速度和抽吸功率之间获得您所偏好的平衡程度。仅当内部气流激活时（表格内上部位置③）才能执行这一调节操作。
通过调节轮(1)调整抽吸功率：
-1-5：低至高吸力，适用于打磨天花板
-6：最高吸力，适用于打磨墙壁
请从低抽吸功率（位置1）开始，然后缓慢提升功率，直至能感觉到压紧力。
高抽吸功率帮助您轻松打磨天花板和墙壁。但调节得过大的抽吸功率可能导致本电动工具晃动，从而对导向功能造成负面影响。
故障-原因和解决措施
原因解决措施
清水墙磨机运行不稳定或在表面上跳动。
抽吸力过强。请降低抽吸功率或必要时切换至外部集尘
清水墙磨机上的抽吸力过减小抽吸力或切换至外部强。 集尘。
腻子中的填料含量高或非接通外部集尘，将抽吸功率调节轮调至第6档，极端情况下请降低转速。
磨料粒度过大。请使用粒度更细的砂纸
表面质量不理想。
磨料粒度过大。请使用粒度更细的砂纸
未遵守腻子的干燥时间。请参照制造商的技术说明页和相关建议。
抽吸力过强。降低抽吸功率
腻子中的填料含量高或非请使用粒度更细的砂纸。 常软。
30|中文
原因 解决措施
| 将正在运行的电动工具放到了表面上（形成槽纹）。 | 请先将电动工具放到表面上，然后再接通电动工具。 |
| 在表面上作业时，请务必搭配可取下的刷段工作。 |
表面上有打磨槽纹。
| 将硬磨盘斜着放到了表面上。 | 使用带隔垫的软磨盘。 |
| 对于极软的腻子而言，磨盘过硬或磨料粒度过粗。 | 使用带隔垫的软磨盘。选择更细的磨料粒度。 |
抽吸力不足。
| 吸尘器上的集尘功率过低。 | 在吸尘器上提高吸力。 |
| 清水墙磨机转速过高。 | 降低转速。 |
| 清水墙磨机上的内部集尘作用过小。 | 降低抽吸功率或切换至外部集尘。 |
| 腻子中的填料含量高或非常软。 | 接通外部集尘，将抽吸功率调节轮调至第6档，极端情况下请降低转速。 |
| 吸尘器的主过滤器已卡住/阻塞。 | 定期清洁滤芯：-方案1：将吸力调节调至最大抽吸功率。用手掌堵住吸尘器上的吸嘴、集尘软管或抽吸开口10秒钟，直至自动清洁启用。-方案2：以机械方式清洁滤芯（抽吸）。-方案3：检查滤芯是否有损坏以及是否堵塞。定期安装新的滤芯。 |
使用无纺布集尘袋。使用废弃处理用集尘袋
集尘软管堵塞或扭转。清除堵塞或排除扭转情况。
吸尘器的集尘容器已满。排空吸尘器的集尘容器
维修和服务
维护和清洁
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。
更换连接软管（见图H）
如需废弃处理连接软管(19)，请用螺丝刀松开软管夹(23)的螺栓，然后将软管夹(23)连同连接软管(19)取下。取下软管夹(23)。在连接软管(19)的另一端抽出软管固定件(25)的内壳(24)。固定住内壳(24)，然后将连接软管(19)转出。
如需装入新的连接软管(19)，则要固定住内壳
(24)，然后转入新的连接软管(19)直至限位。将软管夹(23)装到连接软管(19)的另一侧。螺栓头的定位要确保能轻松地用螺丝刀将软管夹(23)以约2牛顿米的扭矩拧紧到磨头(11)上。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：（0571）88876688×5566#/5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。
不可以把电动工具丢入家庭垃圾中！
产品中有害物质的名称及含量
本表格依据SJ/T11364的规定编制。
O：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
