GTR 55225 Professional - เครื่องขัด BOSCH - คู่มือผู้ใช้ฟรี

คู่มือผู้ใช้ GTR 55225 Professional BOSCH

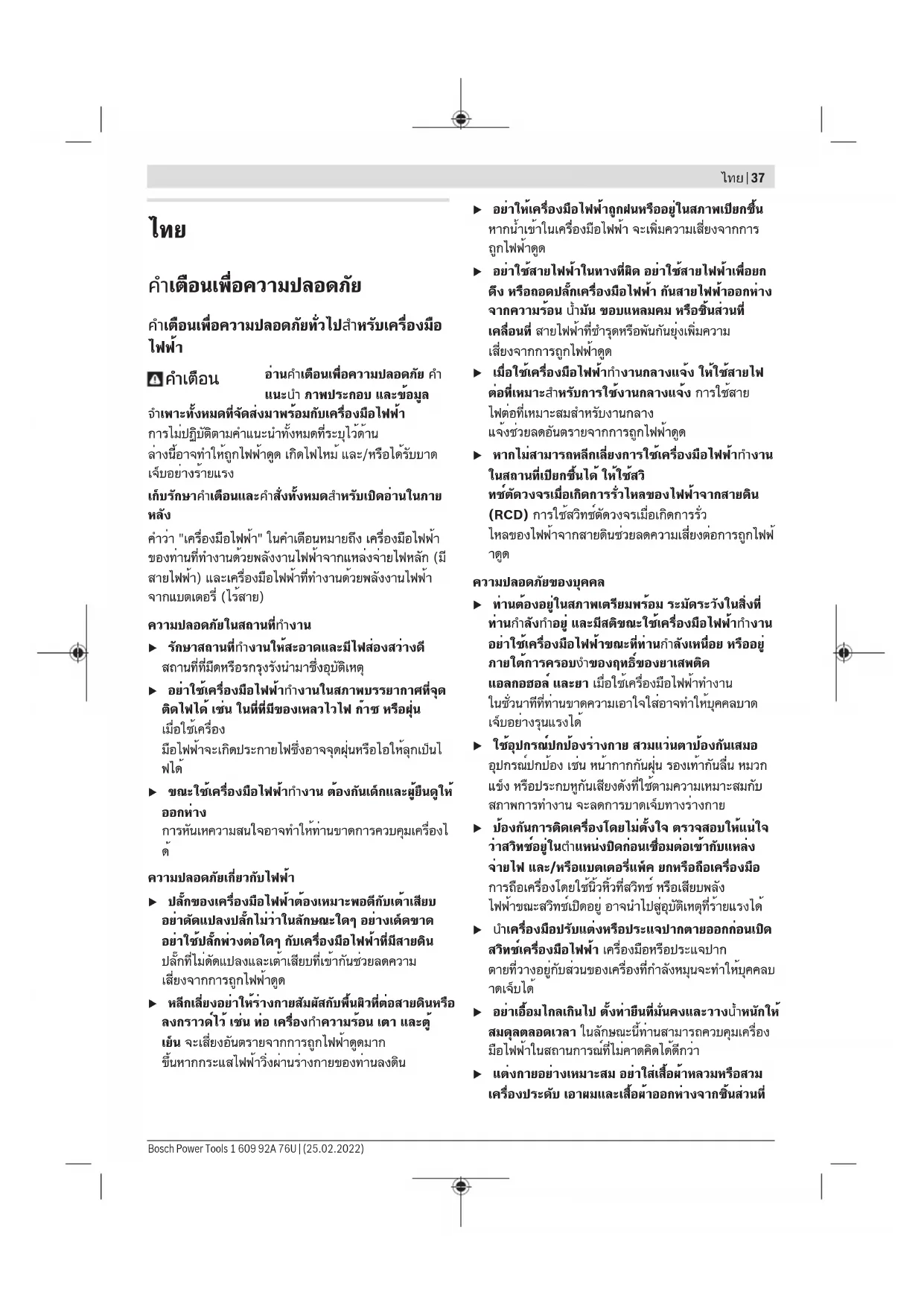

คำเตือนเพื่อความปลอดภัย คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือ

อ่านคำเตือนเพื่อความปลอดภัย คำ แนะนำ ภาพประกอบ และข้อมูล จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคําแนะนําทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาด เจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภาย

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้า ของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มี สายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้า จากแบตเตอรี่ (ไร้สาย) ความปลอดภัยในสถานที่ทำงาน u รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ u อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุด ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไ

u ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องไ

ความปลอดภัยเกี่ยวกับไฟฟ้า u ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสี่ยงจากการถูกไฟฟ้าดูด u หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ ลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้ เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมาก ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน u อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ ถูกไฟฟ้าดูด u อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง จากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่ เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการถูกไฟฟ้าดูด u เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ ต่อที่เหมาะสำหรับการใช้งานกลางแจ้ง การใช้สาย ไฟต่อที่เหมาะสมสำหรับงานกลาง แจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด u หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน ในสถานที่เปียกชื้นได้ ให้ใช้สวิ ทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้

ความปลอดภัยของบุคคล u ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาด เจ็บอย่างรุนแรงได้ u ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวก แข็ง หรือประกบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับ สภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย u ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือเสียบพลัง ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ u นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ

u อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้ สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า u แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม เครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่ Bosch Power Tools 1 609 92A 76U | (25.02.2022)38 | ไทย เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผม ยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ u หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดฝุ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ ใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูด ฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ u เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎ เกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การ ทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาด เจ็บอย่างร้ายแรงภายในเสี้ยววินาที การใช้และการดูแลรักษาเครื่องมือไฟฟ้า u อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก ต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก ต้องจะทำงานได้ดี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ u อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม u ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/ หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหาก

มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ เสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ u เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน u บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจ สอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือ ไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่ อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุด ต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่

u รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า u ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปก รณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึง เงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ u ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจาก คราบน้ำมันและจาระบี ด้ามจับและพื้นผิว จับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

u ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย คำเตือนเพื่อความปลอดภัยสำหรับเครื่องขัด u ใช้เครื่องมือไฟฟ้าสำหรับการขัดแห้งเท่านั้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงต่อการ ถูกไฟฟ้าดูด u ระวังอันตรายจากไฟไหม้! หลีกเลี่ยงการทำให้วัสดุชิ้น งานและเครื่องขัดร้อนเกินไป ถ่ายผงออกจากกล่องเก็บ ผงก่อนพักงานทุกครั้ง เศษผงที่ได้จากการขัดที่อยู่ในถุง เก็บผง เครื่องกรองไมโคร หรือถุงกระดาษ (หรือในถุง กรอง หรือตัวกรองของเครื่องดูดฝุ่น) อาจจุดลุกเป็นไฟขึ้น เองได้ในสถานการณ์ที่ไม่เหมาะสม จะเป็นอันตรายอย่าง ยิ่งเมื่อเมื่อเศษผงผสมปนกับเศษสารเคลือบเงา เศษโพลียูรี เทน หรือเศษวัสดุเคมีอื่นๆ และเมื่อเศษผงขัดเกิดร้อน ขึ้นหลังจากใช้เครื่องทำงานเป็นเวลานาน u รอให้เครื่องมือไฟฟ้าหยุดนิ่งอยู่กับที่ก่อนวางเครื่องลง

u ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่น จับจะมั่นคงกว่าการยึดด้วยมือ u จับเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสองข้างและตั้งท่า ยืนให้มั่นคงขณะทำงาน ท่านจะสามารถนำทางเครื่องมือ ไฟฟ้าได้ปลอดภัยกว่าเมื่อจับเครื่องด้วยมือทั้งสองข้าง u เชื่อมต่อเครื่องมือไฟฟ้ากับโครงข่ายไฟฟ้าที่มีสายดิน อย่างถูกต้อง เต้าเสียบและสายไฟต่อ พ่วงต้องมีสายดินป้องกันที่พร้อมใช้งาน รายละเอียดผลิตภัณฑ์และข้อมูล

อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน 1 609 92A 76U | (25.02.2022) Bosch Power Toolsไทย | 39 ประโยชน์การใช้งานของเครื่อง เครื่องมือไฟฟ้านี้มีไว้สำหรับการขัดแห้งผนังเบา เพดานและ ผนังที่ปรับระดับได้ ทั้งในร่มและกลางแจ้ง เช่นเดียวกับการ ขจัดสีคราบกาวและปูนปลาสเตอร์ที่หลุดออก ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วน ประกอบของเครื่องที่แสดงในหน้าภาพประกอบ (1) การปรับกำลังดูดของล้อ (2) ล้อตั้งความเร็วรอบล่วงหน้า (3) สวิทช์เปิด-ปิด (4) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (5)

(6) ช่องระบายออก (7) ส่วนของด้านจับ (8)

(12) การล็อคส่วนแปรง (13) คันปรับแรงดูด (14)

(16) สกรูสำหรับจานรองขัด (17)

(19) ท่อเชื่อมต่อ (20)

(21) สกรูระบบลูกเบี้ยว (22) คลิปหนีบท่อ/สายไฟ

(25) ที่ยึดสายท่อ a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ

ข้อมูลทางเทคนิค เครื่องขัดผนังกำแพง GTR 550 GTR 55-225 หมายเลขสินค้า 3601GD40.. การตั้งความเร็วรอบล่วงหน้า

ระบบอิเล็กทรอนิกส์คงที่

กำลังไฟฟ้าพิกัดด้านเข้า วัตต์ 550 ความเร็วรอบเดินตัวเปล่า n₀ min

340−910 เส้นผ่าศูนย์กลางจานรองขัด มม. 215 เส้นผ่าศูนย์กลางจานขัด มม. 225 เส้นผ่านศูนย์กลางอุปกรณ์ดูด

มม. 45/35 ความยาวรุ่นสั้น (ไม่มีท่อต่อ) ม. 1.1 ความยาวรุ่นมาตรฐาน (พร้อมท่อต่อ 1 ชิ้น)

ม. 1.7 ความยาวรุ่นยาว (พร้อมท่อ ต่อ 2ชิ้น) ม. 2.3 น้ำหนักตามระเบียบการ EPTA-Procedure01:2014

กก. 4.1 – รุ่นมาตรฐาน กก. 4.8 ระดับความปลอดภัย

A) ขอบเขตการจัดส่งมาตรฐาน ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ค่าเหล่า นี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง การเปลี่ยนกระดาษทราย (ดูภาพประกอบA) เมื่อต้องการเอากระดาษทราย(14) ออก ให้ยกตรงด้านข้าง ของกระดาษทราย และดึงกระดาษทรายออกจากแผ่นคั่น (15) ก่อนใส่กระดาษทรายแผ่นใหม่ ให้เอาฝุ่นและเศษผงออกจาก แผ่นคั่น(15) เช่น โดยใช้แปรงปัดออก พื้นผิวของแผ่นคั่น(15) บุด้วยตีนตุ๊กแกเพื่อให้ท่านสามารถ ยึดกระดาษทรายกับตีนตุ๊กแกได้อย่างง่ายดายและรวดเร็ว กดกระดาษทราย(14) เข้าบนใต้แผ่นคั่น(15) อย่างมั่นคง Bosch Power Tools 1 609 92A 76U | (25.02.2022)40 | ไทย เพื่อให้ดูดฝุ่นออกได้ดีที่สุด ต้องตรวจสอบให้แน่ใจว่ารูเจาะใน กระดาษทราย(14) พร้อมรูเจาะที่แผ่นคั่น(15) และตรงกับ รูในจานรองขัด(17) หมายเหตุ: เมื่อใช้แผ่นขัดแบบแข็งปานกลาง (อุปกรณ์ เสริม) ไม่จำเป็นต้องใช้แผ่นขัดคั่น(15) แผ่นขัด(14) จะติด เข้ากับแผ่นขัด(17) โดยตรง การเปลี่ยนแปลงจะเกิดขึ้นตาม ที่อธิบายไว้ดังนี้ การเลือกจานรองขัด ชุดแผ่นขัดแบบนุ่ม

(2608000766) – สำหรับการใช้งานทั่วไปบนพื้นผิว เรียบและโค้ง – ชุดประกอบด้วยแผ่นขัดแบบนุ่ม และแผ่นคั่น (2608000765) สามารถใช้ แผ่นขัดกับแผ่นคั่นเท่านั้น แผ่นขัดแบบแข็งปาน

(2608000764) – อัตราการขจัดสูง เหมาะสำหรับ การฉาบปูนแข็งและการลอกสี

– สำหรับการใช้งานทั่วไปบนพื้นผิว

– การรองรับการดูดที่เหมาะสม ที่สุดทำให้การทำงานง่ายขึ้นเมื่อ ใช้เครื่องดูดฝุ่น A) ขอบเขตการจัดส่งมาตรฐาน เปลี่ยนแผ่นคั่น (ดูภาพประกอบA) เมื่อใช้แผ่นขัดแบบนุ่ม (ขอบเขตการจัดส่งมาตรฐาน) ต้องใช้ แผ่นคั่น(15) เสมอ เมื่อต้องการนำแผ่นคั่น(15) ออก ให้ยกตรงด้านข้างของ กระดาษทราย และดึงกระดาษทรายออกจากจานรอง ขัด(17) ก่อนใส่กระดาษทรายแผ่นใหม่ ให้เอาฝุ่นและเศษผงออกจาก แผ่นคั่น(17) เช่น โดยใช้แปรงปัดออก พื้นผิวของจานรองขัด(17) บุด้วยตีนตุ๊กแกเพื่อให้ท่าน สามารถยึดแผ่นคั่นได้อย่างง่ายดายและรวดเร็ว กดแผ่นคั่น(15) เข้าบนใต้ฐานจานรองขัด(17) เพื่อให้ดูดฝุ่นออกได้ดีที่สุด ต้องตรวจสอบให้แน่ใจว่ารูเจาะใน แผ่นคั่น(15) ตรงกับรูในจานรองขัด(17) การเปลี่ยนจานรองขัด (ดูภาพประกอบB) หมายเหตุ: ต้องเปลี่ยนจานรองขัด (17) ที่ชำรุดโดยทันที ดึงกระดาษทรายออก(14) และแผ่นคั่น(15) ออก ขันสกรู (16) ออกจนสุด และถอดจานรองขัด (17) ออก ติดตั้งจาน รองขัด (17) แผ่นใหม่ และขันสกรูกลับเข้าให้แน่น หมายเหตุ: เมื่อประกอบจานรองขัดเข้า ดูให้มั่นใจว่าฟันเกี่ยว ของตัวขับเคลื่อนได้ขบเข้าในช่องเปิดของจานรองขัด หมายเหตุ: หากฐานจานรองขัดชำรุด ต้องส่งเครื่องให้ศูนย์ บริการหลังการขายสำหรับเครื่องมือไฟฟ้า บ๊อช ที่ได้รับมอบ หมาย ทำการเปลี่ยนให้เท่านั้น ใส่/ถอดท่อต่อ (ดูภาพประกอบC−D) ใช้ท่อต่อ(10) เมื่อจำเป็นเท่านั้น: เมื่อทำงานโดยไม่มีท่อต่อ แรงที่ใช้ในการขัดจะลดลงอย่างมาก หมายเหตุ: สามารถใช้ท่อต่อได้สูงสุด 2ท่อเท่านั้น ยกเลิกการเชื่อมต่อระหว่างหัวเจียร/ด้ามจับ/ท่อต่อ (ดูภาพ ประกอบC): – ➊ เปิดคันหนีบ (9) – ➋ เปิดตะขอนิรภัย (8) – ➌ ดึงชิ้นส่วนที่เชื่อมต่อก่อนหน้านี้ออกจากกัน ปิดการเชื่อมต่อระหว่างหัวเจียร/ด้ามจับ/ท่อต่อ (ดูภาพ ประกอบD): – ➍ ขึ้นอยู่กับการเชื่อมต่อที่ต้องการ ดันหัวเจียร(11) ด้าม จับ(7) และท่อต่อ(10) เข้าหากัน – ➎ ปิดตะขอนิรภัย(8) – ➏ กดคันหนีบ(9) จนอยู่ในมุมฉากกับหัวเจียร(11) ด้าม จับ(7) และท่อต่อ(10) – ➐ ดึงสกรูระบบลูกเบี้ยว (21) เข้าให้แน่น – ➑ ปิดคันหนีบ(9) ตรวจสอบทุกครั้งว่าชิ้นส่วนเชื่อมต่อทั้งหมดกับตะขอเกี่ยว นิรภัย (8) และคันหนีบ (9) แน่นและเชื่อมต่ออย่างแน่นหนา การดูดฝุ่น/ขี้เลื่อย ฝุ่นจากวัสดุอาจเป็นอันตรายต่อสุขภาพ การสัมผัสหรือการ หายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ฝุ่น และ/ หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางชนิดถือเป็นสารก่อมะเร็ง – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่า

– จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี – สวมหน้ากากป้องกันการติดเชื้อที่มีระดับไส้กรอง P2 การดูดฝุ่นด้วยเครื่องดูดฝุ่นภายนอก เสียบข้อต่อท่อดูด(5) เข้าในท่อต่อดูดฝุ่น(6) ที่ด้ามจับ(7) ต่อท่อดูดฝุ่น (5) เข้ากับเครื่องดูดฝุ่น (อุปกรณ์ประกอบ) เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะ กับประเภทวัสดุชิ้นงาน 1 609 92A 76U | (25.02.2022) Bosch Power Toolsไทย | 41 ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่าง ยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ

ใช้เครื่องดูดฝุ่น GAS35L/MAFC หรือ GAS55L/

MAFC สำหรับพื้นผิวกว้าง เพื่อพลังดูดสูงสุด เมื่อทำงานบนพื้นผิวตามแนวตั้ง ต้องจับเครื่องมือไฟฟ้าใน ลักษณะให้ท่อดูดฝุ่นหันลงข้างล่าง การใส่/การถอดคลิปหนีบท่อ/สายไฟ (ดูภาพประกอบE) ครอบคลิปหนีบท่อ/สายไฟ (22) เหนือท่อดูด (5) สอดสาย ไฟเข้าไปในร่องสายเคเบิลของ คลิปหนีบท่อ/สายไฟ ในการถอดแยก ให้ดึงคลิปหนีบท่อ/สายไฟ (22) ออกจากท่อ ดูด (5) และดึงสายไฟออกจากคลิปหนีบท่อ/สายไฟ การปฏิบัติงาน การเริ่มต้นปฏิบัติงาน u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง เครื่องมือ ไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ ได้ด้วย การเลือกความเร็วรอบล่วงหน้า คุณสามารถหมุนปุ่มปรับความเร็วรอบล่วงหน้า(2) เพื่อเลือก ความเร็วรอบที่ต้องการได้แม้ขณะเครื่องกำลังเดินอยู่ ตัวเลข ที่สูงขึ้นหมายถึงความเร็วสูงตัวเลขที่ต่ำกว่าหมายถึงความเร็ว

ระบบควบคุมอิเล็กทรอนิกส์คงที่จะรักษาความเร็วรอบขณะ เดินเครื่องตัวเปล่าและขณะใช้งานให้มีค่าเกือบคงที่ และทำให้ ได้ประสิทธิภาพการทำงานที่สม่ำเสมอ ระบบสตาร์ทแบบนุ่มนวลอิเล็กทรอนิกส์จะจำกัดแรงบิดเมื่อ เปิดสวิทช์และเพิ่มอายุการใช้งานของมอเตอร์ การเปิด-ปิดเครื่อง u ตรวจสอบให้แน่ใจว่าท่านสามารถใช้งานสวิทช์เปิด-ปิด ได้โดยไม่ต้องปล่อยด้ามจับ เมื่อต้องการเปิดสวิทช์เครื่องมือไฟฟ้าให้เลื่อนสวิทช์เปิด- ปิด(3) ไปด้านหน้าเพื่อให้ "I" ปรากฏบนสวิทช์ เมื่อต้องการปิดสวิทช์เครื่องมือไฟฟ้าให้เลื่อนสวิทช์เปิด- ปิด(3) ไปด้านหลังเพื่อให้ "0" ปรากฏบนสวิทช์ปิด ภาพรวมในการใช้งาน

ความแข็งของ ปูนปลาสเตอร์

พลังดูด ระดับความเร็วรอบ ขนาดเม็ดทราย

อ่อนมาก/นุ่ม ผนัง/เพดาน ➀ 6 2–4 ตั้งแต่ P180 ความแข็งปานกลาง ผนัง ➀ 6 4–6 ตั้งแต่ P120 เพดาน ➂ 1–5 (เหมาะสม ที่สุด: 3) แข็งมาก ผนัง/เพดาน ➀ บนพื้นผิวที่ไม่

6 4–6 ตั้งแต่ P100 ➂ บนพื้นผิวเรียบ 1–3 ข้อแนะนำในการทำงาน u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u รอให้เครื่องมือไฟฟ้าหยุดนิ่งอยู่กับที่ทุกครั้ง ก่อนวางเครื่องลงบนพื้น u อย่าวางเครื่องมือไฟฟ้าโดยเอาด้านข้างลง จานรองขัด อาจเสียรูปอย่างถาวร u เครื่องมือไฟฟ้าไม่เหมาะสำหรับการทำงานแบบอยู่กับที่ ไม่ควรยึดเครื่อง ตัวอย่าง เช่น ไว้ในปากกาจับชิ้นงานหรือ ยึดไว้บนโต๊ะทำงาน Bosch Power Tools 1 609 92A 76U | (25.02.2022)42 | ไทย การขัดพื้นผิว เปิดเครื่องมือไฟฟ้าทำงาน จับเครื่องโดยให้พื้นผิวขัดทั้งหมด วางทาบบนพื้นผิวของชิ้นงาน และเคลื่อนเครื่องด้วยแรงกดพอ ประมาณไปบนชิ้นงาน ชนิดของกระดาษทรายที่เลือกใช้ ระดับความเร็วรอบที่ตั้งไว้ ล่วงหน้า และแรงกดการขัด คือปัจจัยหลักที่กำหนดความ สามารถในการขัดออกและรูปแบบการขัด กระดาษทรายสภาพดีเท่านั้นที่จะขัดได้ดีมีประสิทธิภาพ และช่วยยืดอายุการใช้งานของเครื่องมือไฟฟ้า เอาใจใส่กดเครื่องลงบนชิ้นงานด้วยแรงกดที่ราบเรียบเสมอ กันเพื่อยืดอายุการทำงานของกระดาษทราย การใช้แรงกดลงมากเกินไปไม่ช่วยเพิ่มประสิทธิภาพการขัด แต่จะทำให้เครื่องมือไฟฟ้าและกระดาษทรายสึกหรอมากขึ้น กระดาษทรายที่ขัดโลหะไปแล้ว ไม่ควรนำมาขัดวัสดุประเภท

ใช้เฉพาะอุปกรณ์ขัดของแท้ Bosch เท่านั้น ขัดชิดขอบ (ดูภาพประกอบF–G) ส่วนแปรงที่ถอดออกได้ช่วยให้คุณลดระยะห่างด้านข้าง ระหว่างผนัง/เพดานและแผ่นขัด – กดสลักล็อค(12) ของส่วนแปรง(18) ค้างไว้ – หมุนส่วนแปรงไปทางด้านหน้า (18) และถอดออก – ในการใส่ ให้เกี่ยวส่วนแปรง(18) ที่ด้านสลักล็อค (12) และหมุนไปทางหัวขัด(11) จนกระทั่งล็อคเข้าที่ การปรับการไหลเวียนของอากาศภายใน/ภายนอก สามารถลดลงน้ำหนักของเครื่องมือได้ ทั้งนี้ขึ้นอยู่กับระดับ

คุณสามารถสลับระหว่างโหมดการไหลเวียนของอากาศต่างๆ ได้ตามวัตถุประสงค์การใช้งาน หมุนก้านปรับแรงดูด(13) ไปที่ตำแหน่งใดตำแหน่งหนึ่งจาก 3 ตำแหน่ง ตำแหน่งสวิทช์ ประเภทของการ ไหลของอากาศ

① การไหลของ อากาศภายใน/

เหมาะอย่างยิ่ง สำหรับการขัดผนัง ด้วยความเร็วใน การขัดสูงและไม่มี

ประสิทธิภาพการ ขัดปานกลางด้วย ผลจากสูญญากาศ ตำแหน่งสวิทช์ ประเภทของการ ไหลของอากาศ

เหมาะอย่างยิ่ง สำหรับการขัดฝ้า

ความเร็วในการขัด ต่ำ แต่แรงดันลบ สูง (แรงดูด) สำหรับน้ำหนักที่ สัมผัสได้ต่ำ การปรับแรงดูด คุณสามารถปรับแรงดูดเพื่อให้ได้สมดุลที่คุณต้องการระหว่าง ความเร็วในการขัดและแรงดูด จะมีการปรับควบคุมต่อเมื่อมี การเปิดใช้งานการไหลของอากาศภายใน (ตำแหน่ง ③ ใน ตารางด้านบน) ปรับกำลังดูดด้วยปุ่มปรับ(1): – 1−5: แรงดูดต่ำไปสูง เหมาะสำหรับการขัดเพดาน – 6: พลังดูดสูงสุด เหมาะสำหรับการขัดผนัง เริ่มด้วยแรงดูดต่ำ (ตำแหน่งที่ 1) และเพิ่มขึ้นอย่างช้าๆ จน คุณสัมผัสได้ถึงแรงกด แรงดูดสูงช่วยให้ขัดฝ้าเพดานได้ง่ายยิ่งขึ้น หากตั้งค่าแรงดูด สูงเกินไป เครื่องมือไฟฟ้าอาจกระแทกและการจัดการอาจ

ข้อผิดพลาด – สาเหตุและมาตรการแก้ไข สาเหตุ มาตรการแก้ไข เครื่องขัดผนังเบาทำงานไม่ราบรื่นหรือกระแทกบนพื้นผิว พลังดูดสูงเกินไป ลดแรงดูดหรือเปลี่ยนเป็นการ ดูดภายนอก หากจำเป็น วัสดุฟิลเลอร์หรือพื้นแข็ง ลดแรงดูดหรือเปลี่ยนเป็นการ ดูดภายนอก หากจำเป็น กรุณาลดความเร็วรอบ ขัดวัสดุออกมากเกินไป ความเร็วของเครื่องขัดผนัง เบาสูงเกินไป กรุณาลดความเร็วรอบ พลังดูดสูงที่เครื่องขัดผนังเบา

ลดพลังดูดหรือเปลี่ยนเป็นการ

วัสดุฟิลเลอร์มีสัดส่วนของฟิล เลอร์สูงหรือมีความนุ่มมาก เปิดการดูดภายนอก ตั้งล้อ ปรับกำลังดูดไปที่ระดับ6 ให้ ลดความเร็วลง หากพลังดูด

1 609 92A 76U | (25.02.2022) Bosch Power Toolsไทย | 43 สาเหตุ มาตรการแก้ไข ขนาดเม็ดทรายขัดหยาบเกิน

ใช้กระดาษทรายเม็ดละเอียด คุณภาพพื้นผิวไม่เหมาะสม ขนาดเม็ดทรายขัดหยาบเกิน

ใช้กระดาษทรายเม็ดละเอียด ให้ได้ปล่อยให้วัสดุฟิลเลอร์ แห้งเต็มที่ ปฏิบัติตามเอกสารข้อมูลทาง เทคนิคและคำแนะนำของผู้

พลังดูดสูงเกินไป กรุณาลดระดับแรงดูด วัสดุฟิลเลอร์มีสัดส่วนของฟิล เลอร์สูงหรือมีความนุ่มมาก ใช้กระดาษทรายเม็ดละเอียด ใช้เครื่องมือไฟฟ้าที่กำลัง ทำงานบนพื้นผิว (ก่อให้เกิด

ให้วางเครื่องมือไฟฟ้าบนพื้น ผิวก่อนเปิดเครื่องเท่านั้น ทำงานบนพื้นผิวด้วยส่วน แปรงที่ถอดออกได้เท่านั้น มีรอยวงขัดพื้นผิว มีการวางจานรองขัดแบบ แข็งบนพื้นผิว ใช่จานรองขัดพร้อมแผ่นคั่น สำหรับวัสดุฟิลเลอร์ที่อ่อน มาก จานรองขัดแข็งเกินไป หรือเม็ดทรายขัดหยาบเกินไป ใช่จานรองขัดพร้อมแผ่นคั่น เลือกใช้เม็ดทรายขัดที่ ละเอียดกว่า พลังดูดไม่เพียงพอ พลังดูดที่เครื่องดูดต่ำเกินไป เพิ่มแรงขัดที่เครื่องดูด ความเร็วของเครื่องขัดผนัง เบาสูงเกินไป กรุณาลดความเร็วรอบ การดูดภายในของเครื่องขัด ผนังเบาต่ำเกินไป ลดแรงดูดหรือเปลี่ยนเป็นการ

วัสดุฟิลเลอร์มีสัดส่วนของฟิล เลอร์สูงหรือมีความนุ่มมาก เปิดการดูดภายนอก ตั้งล้อ ปรับกำลังดูดไปที่ระดับ6 ให้ ลดความเร็วลง หากพลังดูด

ตัวกรองหลักของเครื่องดูดฝุ่น ถูกปิดกั้น/อุดตัน ทำความสะอาดไส้กรองเป็น อย่างสม่ำเสมอ: – ตัวเลือกที่1: ตั้งค่าการ ควบคุมกำลังดูดเป็นกำลัง ดูดสูงสุด ปิดหัวฉีดท่อดูด หรือช่องเปิดดูดของเครื่อง ดูดฝุ่นเป็นเวลา 10 วินาที ด้วยฝ่ามือ จนกว่าการ ทำความสะอาดอัตโนมัติ จะเริ่มขึ้น สาเหตุ มาตรการแก้ไข – ตัวเลือกที่2: ทำความ สะอาดไส้กรองด้วยกลไก

– ตัวเลือกที่3: ตรวจสอบ องค์ประกอบตัวกรองเพื่อ ตรวจหาความเสียหายและ การอุดตัน ใช้องค์ประกอบ ตัวกรองใหม่เป็นประจำ ใช้ถุงเก็บฝุ่นขนแกะ ใช้ถุงเก็บฝุ่นกำจัด ท่อดูดถูกปิดกั้นหรือหักงอ ขจัดสิ่งอุดตันหรือซ่อมแซม

ถังเก็บฝุ่นของเครื่องดูดฝุ่น

ถ่ายภาชนะเก็บฝุ่นของเครื่อง

การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย เปลี่ยนท่อเชื่อมต่อ (ดูภาพประกอบH) ในการถอด ท่อเชื่อมต่อ (19) ให้คลายสกรูที่แคลมป์ยึดท่อ (23) ด้วยไขควง แล้วงัดแคลมป์ยึดท่อ (23) ออกพร้อมท่อ เชื่อมต่อ (19) ถอดแคลมป์ยึดท่อ (23) ออก ที่ปลายท่อ เชื่อมต่อ (19) ให้ดึงตัวเครื่อง (24) ของแคลมป์ยึดท่อ (25) ออก จับตัวเครื่อง (24) ให้แน่นและหมุนท่อเชื่อมต่อ (19) ออก ในการใส่ท่อเชื่อมต่อใหม่ (19) ให้จับจับตัวเครื่อง (24) ให้ แน่นและหมุนท่อเชื่อมต่อใหม่ (19) เข้าจนสุด ติดตั้งแคลมป์ ยึดท่อ (23) ที่อีดด้านหนึ่งของท่อเชื่อมต่อ (19) จัดตำแหน่ง หัวสกรู เพื่อให้ใช้ไขควงขันแคลมป์ยึดท่อ (23) ได้อย่าง ง่ายดายที่หัวขัด (11) ด้วยแรงบิดประมาณ 2นิวตันเมตร การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ Bosch Power Tools 1 609 92A 76U | (25.02.2022)44 | Bahasa Indonesia อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540
