PANDUAN PENGGUNA GTR 55225 Professional BOSCH

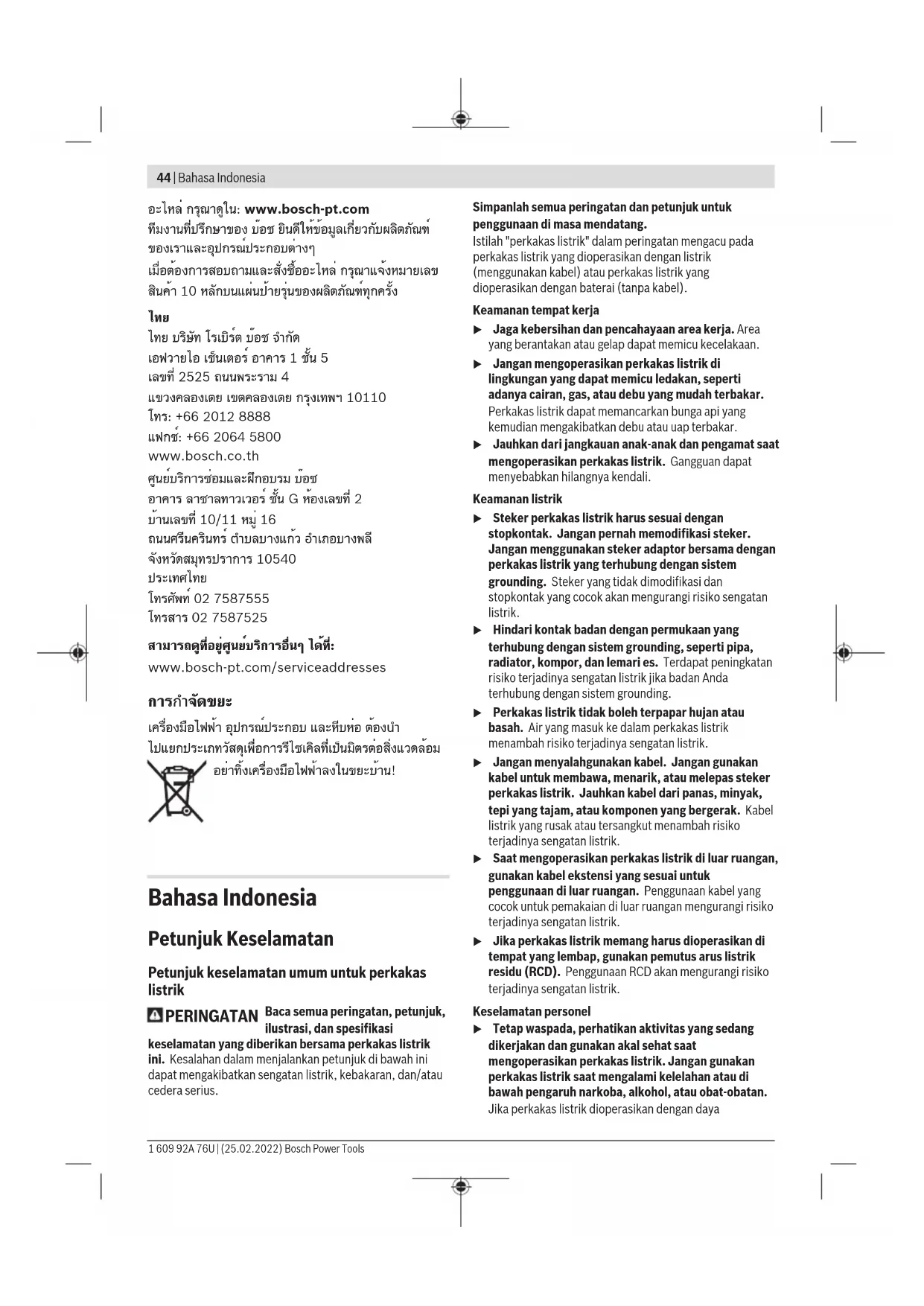

โทรศัพท์ 02 7587555 โทรสาร 02 7587525 สามารถดูที่อยู่ศูนย์บริการอื่นๆ ได้ที่: www.bosch-pt.com/serviceaddresses การกำจัดขยะ เครื่องมือไฟฟ้า อุปกรณ์ประกอบ และหีบห่อ ต้องนำ ไปแยกประเภทวัสดุเพื่อการรีไซเคิลที่เป็นมิตรต่อสิ่งแวดล้อม อย่าทิ้งเครื่องมือไฟฟ้าลงในขยะบ้าน! Bahasa Indonesia Petunjuk Keselamatan Petunjuk keselamatan umum untuk perkakas listrik PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius. Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang. Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel). Keamanan tempat kerja u Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan. u Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar. u Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali. Keamanan listrik u Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik. u Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding. u Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik. u Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik. u Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik. u Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik. Keselamatan personel u Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya 1 609 92A 76U | (25.02.2022) Bosch Power ToolsBahasa Indonesia | 45 konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius. u Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera. u Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan. u Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera. u Jangan melampaui batas. Berdirilah secara mantap dan selalu jaga keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga. u Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak. u Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu. u Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik. Penggunaan dan pemeliharaan perkakas listrik u Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan. u Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki. u Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja. u Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih. u Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik. u Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan. u Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya. u Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga. Servis u Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik. Petunjuk keselamatan untuk gerinda u Hanya gunakan perkakas listrik untuk melakukan penggerindaan kering. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik. u Waspada terhadap risiko terbakar! Hindari benda kerja dan gerinda agar tidak menjadi terlalu panas. Selalu kosongkan kontainer debu sebelum jeda kerja. Debu penggerindaan pada kantung debu, microfilter, kantung kertas (atau pada kantung filter atau filter pengisap debu) dapat terbakar dengan sendirinya pada kondisi yang tidak menguntungkan. Khususnya, terdapat bahaya jika debu penggerindaan tercampur dengan sisa cat, sisa poliuretana, atau bahan kimia lainnya dan benda kerja dalam keadaan panas setelah penggerindaan dalam waktu yang lama. u Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar. u Gunakan alat kerja dengan aman. Benda yang ditahan dalam alat pemegang atau bais lebih aman daripada benda yang dipegang dengan tangan. u Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati. u Sambungkan perkakas listrik ke suplai daya yang di- grounding dengan benar. Stopkontak dan kabel ekstensi harus memiliki konduktor pelindung yang berfungsi. Bosch Power Tools 1 609 92A 76U | (25.02.2022)46 | Bahasa Indonesia Spesifikasi produk dan performa Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat. Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian. Tujuan penggunaan Perkakas listrik ini cocok untuk mengampelas kering dinding gipsum yang didempul, langit-langit, dan dinding di area dalam dan luar, serta untuk membersihkan lapisan cat, sisa perekat, dan plester yang sudah tidak merekat. Ilustrasi komponen Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar. (1) Roda penyetel untuk kapasitas pengisapan (2) Roda penyetel untuk pemilihan awal kecepatan putaran (3) Tombol on/off (4) Gagang (permukaan genggam berisolator) (5) Slang pengisap

Aksesori yang ada pada gambar atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat Anda lihat dalam program aksesori kami. Data teknis Mesin gerinda untuk dinding gipsum GTR 550 GTR 55-225 Nomor model 3601GD40.. Pemilihan awal kecepatan putaran

m 1,7 Panjang versi ekstensif (dengan 2tabung ekstensi) m 2,3 Berat sesuai dengan EPTA-Procedure01:2014 – Versi ringkas kg 4,1 – Versi standar kg 4,8 Tingkat perlindungan /I A) Lingkup pengiriman standar Data-data berlaku untuk tegangan nominal [U] 230V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan. Cara memasang u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. Mengganti kertas ampelas (lihatgambarA) Untuk melepas kertas ampelas(14), angkat kertas ampelas ke samping dan lepas kertas dari bantalan tengah(15). Bersihkan kotoran dan debu dari bantalan tengah(15) sebelum memasang kertas ampelas baru, misalnya dengan kuas. Permukaan bantalan tengah(15) terdiri dari kain perekat sehingga kertas ampelas dapat dipasang dengan cepat dan mudah menggunakan perekat. Tekan kertas ampelas(14) dengan kuat ke sisi bawah bantalan tengah(15). Untuk menjamin pengisapan debu yang optimal, pastikan lubang pada kertas ampelas(14) sesuai dengan lubang pada bantalan tengah(15) dan lubang pada cakram ampelas(17). Catatan: Saat menggunakan cakram ampelas kekerasan sedang (aksesori), tidak diperlukan bantalan tengah(15) sehingga kertas ampelas(14) dapat dipasang langsung ke cakram ampelas(17). Terlepas dari hal tersebut, penggantian dilakukan seperti yang dijelaskan di sini. 1 609 92A 76U | (25.02.2022) Bosch Power ToolsBahasa Indonesia | 47 Memilih piringan Set cakram ampelas halus

(2608000766) – Untuk penggunaan serbaguna pada permukaan datar dan melengkung – Set ini terdiri dari cakram ampelas halus dan bantalan tengah (2608000765). Cakram ampelas hanya boleh digunakan dengan bantalan tengah. Cakram ampelas kekerasan sedang (2608000764) – Performa pembersihan yang tinggi, cocok untuk gipsum keras dan pembersihan cat dinding yang sudah usang – Untuk penggunaan pada permukaan datar – Bantuan pengisapan yang optimal dapat meringankan pekerjaan saat pengisap debu digunakan. A) Lingkup pengiriman standar Mengganti bantalan tengah (lihatgambarA) Saat menggunakan cakram ampelas halus (lingkup pengiriman standar), bantalan tengah(15) harus selalu digunakan. Untuk melepas bantalan tengah(15), angkat kertas ampelas ke samping dan lepas dari cakram ampelas(17). Bersihkan kotoran dan debu dari cakram ampelas(17) sebelum memasang bantalan tengah baru, misalnya dengan kuas. Permukaan cakram ampelas(17) terdiri dari kain perekat sehingga bantalan tengah dapat dipasang dengan cepat dan mudah. Tekan bantalan tengah(15) dengan kuat ke sisi bawah cakram ampelas(17). Untuk menjamin pengisapan debu yang optimal, pastikan lubang pada bantalan tengah(15) sesuai dengan lubang pada cakram ampelas(17). Mengganti cakram ampelas (lihatgambarB) Catatan: Segera ganti piringan (17) yang rusak. Lepaskan kertas ampelas(14) dan bantalan tengah(15). Lepaskan sekrup (16) sepenuhnya lalu lepaskan cakram ampelas (17). Gunakan cakram ampelas baru (17) dan kencangkan kembali sekrup. Catatan: Saat memasang piringan, pastikan roda gigi penggerak mencengkram lekuk piringan. Catatan: Dudukan piringan yang rusak hanya boleh diganti di outlet servis resmi untuk perkakas listrik Bosch. Memasang/melepaskan tabung ekstensi (lihatgambarC−D) Gunakan tabung ekstensi(10) hanya jika diperlukan: Saat bekerja tanpa tabung ekstensi, tenaga yang diperlukan untuk pengampelasan berkurang secara signifikan. Catatan: Jumlah tabung ekstensi yang boleh dipasang maksimal 2buah. Melepaskan sambungan antara kepala gerinda/handel/ tabung ekstensi (lihat gambarC): – ➊ Buka tuas penjepit (9). – ➋ Buka kait pengunci (8). – ➌ Lepaskan semua bagian yang terhubung sebelumnya. Menutup sambungan antara kepala gerinda/handel/ tabung ekstensi (lihat gambarD): – ➍ Bergantung pada sambungan yang diinginkan, dorong kepala gerinda(11), handel(7) atau tabung ekstensi(10) satu sama lain. – ➎ Tutup kait pengunci(8). – ➏ Tekan tuas penjepit(9) hingga berada pada sudut siku- siku terhadap kepala gerinda(11), handel(7) dan tabung ekstensi(10). – ➐ Kencangkan sekrup eksentrik (21) dengan kuat. – ➑ Tutup tuas penjepit(9). Selalu pastikan komponen penghubung telah dikencangkan dan tersambung erat dengan kait pengunci (8) dan tuas penjepit (9). Pengisapan debu/serbuk Debu dari material dapat membahayakan kesehatan. Menyentuh atau menghirup debu dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya. Debu tertentu bersifat karsinogenik. – Hanya gunakan pengisap debu yang cocok untuk mengisap material yang dikerjakan. – Pastikan terdapat ventilasi udara yang baik di tempat pengerjaan. – Selalu pakai masker antidebu dengan filter kelas P2. Pengisapan eksternal Pasang slang pengisap(5) ke saluran pembuangan(6) pada handel(7). Hubungkan slang pengisap (5) dengan pengisap debu (aksesori). Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan. Gunakanlah mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker, atau debu yang sangat kering. Gunakan alat pengisap GAS35L/MAFC atau GAS55L/ MAFC untuk permukaan yang luas karena alat pengisap ini dapat menjamin kapasitas pengisapan berkelanjutan yang diperlukan. Saat bekerja pada permukaan yang vertikal, pegang perkakas listrik sedemikian rupa sehingga slang pengisap menghadap ke bawah. Memasang/melepas klip slang/kabel (lihatgambarE) Pasang klip slang/kabel (22) di atas slang pengisap (5). Pasang kabel ke dalam alur kabel klip slang/kabel. Untuk melepaskan, lepas klip slang/kabel (22) dari slang pengisap (5) dan lepas kabel dari klip slang/kabel. Bosch Power Tools 1 609 92A 76U | (25.02.2022)48 | Bahasa Indonesia Penggunaan Cara penggunaan u Perhatikan tegangan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik. Perkakas listrik dengan daya sebesar 230V seperti yang diindikasikan pada label dapat juga dioperasikan pada daya 220 V. Pemilihan awal kecepatan putaran Kecepatan putaran yang diperlukan juga dapat dipilih terlebih dulu selama pengoperasian dengan roda penyetel untuk pemilihan awal kecepatan putaran(2). Angka yang lebih besar menandakan kecepatan putaran yang tinggi, angka kecil menandakan kecepatan putaran yang rendah. Kontrol elektronik konstan menjaga kecepatan putaran saat kondisi diam dan menjaga beban tetap konstan serta menjamin hasil kerja yang merata. Start halus elektronik akan membatasi torsi saat perkakas dihidupkan dan meningkatkan masa pakai mesin. Menghidupkan/mematikan u Pastikan bahwa Anda dapat mengoperasikan tombol untuk menghidupkan dan mematikan tanpa perlu melepaskan handle. Untuk menghidupkan perkakas listrik, geser tombol on/ off(3) ke depan sehingga muncul "I" pada switch. Untuk mematikan perkakas listrik, geser tombol on/off(3) ke belakang sehingga muncul "0" pada switch. Ikhtisar aplikasi Pisau palet/ kekasaran gipsum Dinding/ langit-langit Aliran udara internal/eksternal Kapasitas pengisapan Tingkat kecepatan putaran Butiran kertas ampelas Sangat halus/halus Dinding/langit- langit ➀ 6 2–4 Dari P180 Kekasaran sedang Dinding ➀ 6 4–6 Dari P120 Langit-langit ➂ 1–5 (optimal: 3) Sangat kasar Dinding/langit- langit ➀ pada permukaan yang tidak rata 6 4–6 Dari P100 ➂ pada permukaan yang rata 1–3 Petunjuk pengoperasian u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Tunggu perkakas listrik hingga berhenti sebelum meletakkannya. u Jangan meletakkan perkakas listrik dengan posisi ditidurkan. Piringan dapat berubah bentuk seiring waktu secara permanen. u Perkakas listrik ini tidak sesuai untuk pengoperasian stasioner. Perkakas listrik tidak boleh dipasang ke ragum atau dikencangkan ke meja kerja. Mengampelas permukaan Hidupkan perkakas listrik, letakkan secara merata pada permukaan benda kerja dan gerakkan perkakas listrik dengan tekanan sedang di atas benda kerja. Kapasitas pembersihan dan pola pengampelasan ditentukan melalui pemilihan kertas ampelas, tingkat kecepatan putaran yang dipilih sebelumnya dan daya tekannya. Hanya kertas ampelas yang baik yang menghasilkan kinerja pengampelasan yang sempurna dan memelihara fungsi perkakas listrik. Pastikan daya tekan selalu merata agar meningkatkan masa pakai kertas ampelas. Menambah daya tekan tidak akan meningkatkan kinerja pengampelasan, melainkan hanya membuat perkakas listrik dan kertas ampelas menjadi aus. Kertas ampelas yang telah digunakan untuk mengerjakan logam, tidak boleh digunakan untuk mengerjakan bahan- bahan lainnya. Hanya gunakan aksesori pengampelasan Bosch yang asli. Mengampelas di dekat tepi (lihatgambarF–G) Jarak samping antara dinding/langit-langit dengan cakram ampelas dapat dikurangi menggunakan segmen sikat yang dapat dilepas. – Tekan dan tahan pengunci(12) segmen sikat(18). – Gerakkan segmen sikat(18) ke depan lalu lepaskan. 1 609 92A 76U | (25.02.2022) Bosch Power ToolsBahasa Indonesia | 49 – Untuk memasang, kaitkan segmen sikat(18) ke sisi yang berlawanan dari pengunci(12), dan gerakkan ke kepala gerinda(11) hingga segmen sikat mengunci. Mengatur aliran udara internal/eksternal Berat alat yang terasa dapat dikurangi bergantung pada level tekanan negatif. Pengguna dapat mengganti-ganti mode pengoperasian aliran udara yang berbeda bergantung pada tujuan penggunaannya. Putar tuas pengatur daya pengisapan(13) pada salah satu dari 3 posisi. Posisi switch Jenis aliran udara Penggunaan ① Aliran udara eksternal Cocok untuk mengampelas dinding dengan kecepatan pengampelasan yang tinggi dan tanpa tekanan negatif ② Aliran udara eksternal dan internal campuran Kapasitas pengampelasan sedang dengan efek tekanan negatif ③ Aliran udara eksternal dan internal campuran Cocok untuk mengampelas langit-langit, dengan kecepatan pengampelasan rendah, namun tekanan negatif tinggi (daya pengisapan) untuk berat yang dirasa menjadi ringan Mengatur kapasitas pengisapan Kapasitas pengisapan dapat diatur untuk mendapatkan keseimbangan yang diinginkan antara kecepatan pengampelasan dan kapasitas pengisapan. Penyetelan hanya dapat dilakukan jika aliran udara internal aktif (posisi ③ pada tabel di atas). Sesuaikan kapasitas pengisapan dengan selektor putar(1): – 1−5: Daya pengisapan rendah hingga tinggi, cocok untuk pengampelasan pada langit-langit – 6: Daya pengisapan tertinggi, cocok untuk pengampelasan pada dinding Mulai dengan kapasitas pengisapan rendah (posisi 1) lalu tingkatkan perlahan-lahan hingga daya tekan yang dapat dirasakan diatur. Kapasitas pengisapan yang tinggi membuat pengampelasan pada langit-langit dan dinding tidak melelahkan. Kapasitas pengisapan yang diatur terlalu tinggi dapat menyebabkan perkakas listrik bergetar dan performa pergerakan memburuk. Gangguan – Penyebab dan Solusi Penyebab Solusi Mesin gerinda untuk dinding gipsum tidak berjalan mulus atau tersentak-sentak di atas permukaan. Efek pengisapan terlalu tinggi. Kurangi kapasitas pengisapan atau ubah ke pengisapan eksternal jika diperlukan. Dempul atau permukaan terlalu keras. Kurangi kapasitas pengisapan atau ubah ke pengisapan eksternal jika diperlukan. Kurangi kecepatan putaran. Pengikisan material yang akan dikerjakan terlalu besar. Kecepatan putaran pada mesin gerinda untuk dinding gipsum terlalu tinggi. Kurangi kecepatan putaran. Efek pengisapan pada mesin gerinda untuk dinding gipsum terlalu tinggi. Kurangi efek pengisapan atau ubah ke pengisapan eksternal. Dempul memiliki kandungan penambal yang tinggi atau dempul terlalu lunak. Hidupkan pengisapan eksternal, atur selektor putar untuk kapasitas pengisapan ke level6, kurangi kecepatan putaran pada situasi yang ekstrem. Butiran pada kertas ampelas terlalu kasar. Gunakan kertas ampelas dengan butiran yang lebih halus. Kualitas permukaan tidak optimal. Butiran pada kertas ampelas terlalu kasar. Gunakan kertas ampelas dengan butiran yang lebih halus. Waktu pengeringan dempul tidak terpenuhi. Perhatikan lembar informasi teknis dan rekomendasi dari produsen. Efek pengisapan terlalu tinggi. Kurangi kapasitas pengisapan. Dempul memiliki kandungan penambal yang tinggi atau dempul terlalu lunak. Gunakan kertas ampelas dengan butiran yang lebih halus. Perkakas listrik yang sedang beroperasi diletakkan di atas permukaan (menggores). Letakkan perkakas listrik dan baru kemudian hidupkan. Bekerjalah di atas permukaan dan selalu bekerjalah dengan segmen sikat yang dapat dilepas. Terdapat bekas pengampelasan di atas permukaan. Cakram ampelas yang keras diletakkan dalam posisi miring di atas permukaan. Gunakan cakram ampelas yang halus dengan bantalan tengah. Bosch Power Tools 1 609 92A 76U | (25.02.2022)50 | Bahasa Indonesia Penyebab Solusi Pada dempul yang sangat lunak, cakram ampelas terlalu keras atau butiran pada kertas ampelas terlalu kasar. Gunakan cakram ampelas yang halus dengan bantalan tengah. Pilih butiran pada kertas ampelas yang lebih halus. Efek pengisapan tidak memadai. Kapasitas pengisapan pada alat pengisap terlalu rendah. Tingkatkan daya pengisapan pada alat pengisap. Kecepatan putaran pada mesin gerinda untuk dinding gipsum terlalu tinggi. Kurangi kecepatan putaran. Pengisapan internal pada mesin gerinda untuk dinding gipsum terlalu rendah. Kurangi kapasitas pengisapan atau ubah ke pengisapan eksternal. Dempul memiliki kandungan penambal yang tinggi atau dempul terlalu lunak. Hidupkan pengisapan eksternal, atur selektor putar untuk kapasitas pengisapan ke level6, kurangi kecepatan putaran pada situasi yang ekstrem. Filter utama pada pengisap debu terhalang/tersumbat. Bersihkan komponen filter secara teratur: – Opsi1: Atur penyetelan daya pengisapan ke kapasitas pengisapan maksimal. Tutup lubang nozel, lubang slang pengisap atau lubang pengisap pada alat pengisap debu dengan telapak tangan selama 10detik hingga pembersihan otomatis dimulai. – Opsi2: Bersihkan elemen filter secara mekanis (mengisap). – Opsi 3: Periksa elemen filter dari kerusakan dan penyumbatan. Ganti dengan elemen filter yang baru secara rutin. Kantong debu dari kain fleece digunakan. Gunakan kantong debu sekali pakai. Slang pengisap tersumbat atau tertekuk. Bersihkan penyebab tersumbatnya slang atau luruskan slang yang tertekuk. Wadah debu alat pengisap penuh. Kosongkan wadah debu alat pengisap. Perawatan dan servis Perawatan dan pembersihan u Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak. u Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman. Jika kabel listrik harus diganti, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch resmi agar keselamatan kerja selalu terjamin. Mengganti slang penghubung (lihatgambarH) Untuk melepaskan slang penghubung (19), kendurkan sekrup pada klem slang (23) menggunakan obeng lalu angkat klem slang (23) dengan slang penghubung (19). Lepaskan klem slang (23). Tarik dan lepaskan housing dalam (24) penjepit slang (19) pada ujung lain slang penghubung (25). Tahan housing dalam (24) lalu lepaskan slang penghubung (19). Untuk memasang slang penghubung yang baru (19), tahan housing dalam (24) lalu pasang slang penghubung (19) yang baru hingga maksimal. Pasang klem slang (23) pada sisi lain slang penghubung (19). Atur posisi kepala sekrup sedemikian rupa agar klem slang (23) dapat dikencangkan dengan mudah pada kepala gerinda (11) menggunakan obeng dengan torsi sekitar 2Nm. Layanan pelanggan dan konsultasi penggunaan Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di: www.bosch-pt.com Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya. Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk. Indonesia PT Robert Bosch Palma Tower 10th Floor Jalan RA Kartini II-S Kaveling 6 Pondok Pinang, Kebayoran Lama Jakarta Selatan 12310 Tel.: (021) 3005 5800 Fax: (021) 3005 5801 E-Mail: boschpowertools@id.bosch.com www.bosch-pt.co.id Alamat layanan lainnya dapat ditemukan di: www.bosch-pt.com/serviceaddresses Cara membuang Perkakas listrik, aksesori, dan kemasan sebaiknya didaur ulang secara ramah lingkungan. 1 609 92A 76U | (25.02.2022) Bosch Power ToolsTiếng Việt | 51 Jangan membuang perkakas listrik ke dalam tempat sampah rumah tangga! Tiếng Việt Hướng dẫn an toàn Hướng dẫn an toàn chung cho dụng cụ điện
