PANDUAN PENGGUNA GOP 185LI Professional BOSCH

Id Petunjuk-Petunjuk untuk

Penegunaan Orisinal

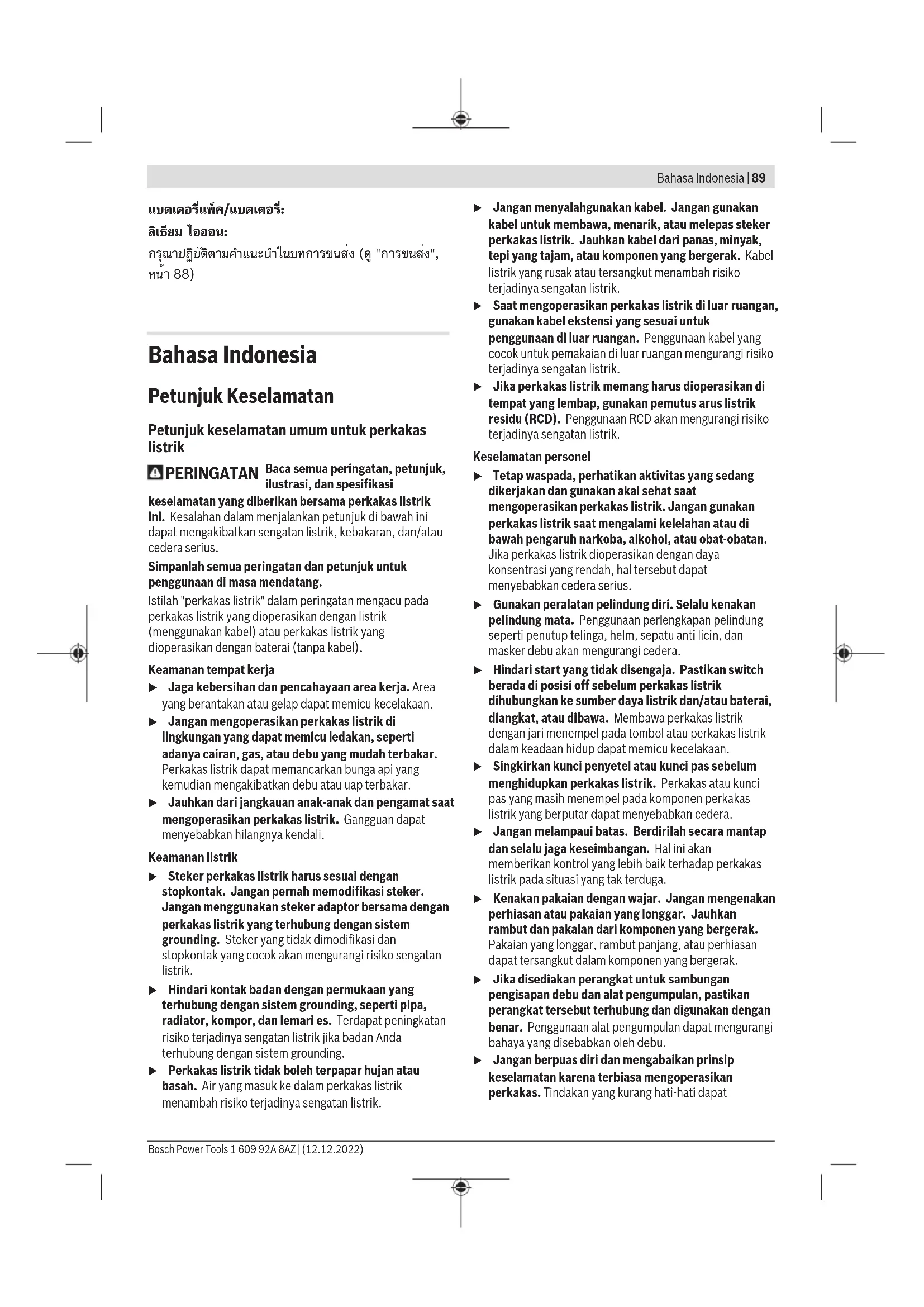

Petunjuk Keselamatan

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar. Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.
Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.

Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.
▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.
▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.
Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat

90 | Bahasa Indonesia

mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.
▶ Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

▶ Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain.
▶ Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran.
Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang

dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api.

Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan irritasi atau luka bakar.
Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera.
Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130 °C dapat memicu ledakan.
Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

▶ Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.
Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk Keselamatan untuk Multi Cutter

▶ Pegang perkakas listrik pada permukaan gagang isolator saat digunakan, karena aksesori pemotong dapat saja bersentuhan dengan kabel yang tidak terlihat atau kabelnya sendiri. Aksesori pemotong yang bersentuhan dengan kabel yang dialiri listrik dapat menyebabkan terbukanya bagian logam dari alat yang dialiri listrik sehingga berisiko mengakibatkan sengatan listrik pada operator.
▶ Gunakan penjepit atau cara lain yang praktis untuk mengamankan dan menopang benda kerja pada permukaan yang stabil. Benda kerja dapat goyah atau kehilangan kendali jika dipegang dengan tangan atau ditahan dengan tubuh Anda.
▶ Hanya gunakan perkakas listrik untuk melakukan penggerindaan kering. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik.
▶ Waspada terhadap risiko terbakar! Hindari benda kerja dan gerinda agar tidak menjadi terlalu panas. Kosongkan kontainer debu sebelum Anda menghentikan pekerjaan sementara. Debu penggerindaan pada kantung debu, microfilter, kantung kertas (atau pada kantung filter atau filter pengisap debu) dapat terbakar dengan sendirinya pada kondisi tertentu, misalnya akibat percikan api saat menggerinda logam.

Khususnya, terdapat bahaya jika debu penggerindaan tercampur dengan sisa cat, sisa poliuretana, atau bahan kimia lainnya dan benda kerja dalam keadaan panas setelah penggerindaan dalam waktu yang lama.

Jauhkan tangan Anda dari area penggergajian. Jangan menjangkau ke bawah benda kerja. Bersentuhan dengan mata gergaji dapat mengakibatkan cedera.
▶ Bersihkan lubang ventilasi pada perkakas listrik secara rutin. Kipas angin motor menarik debu ke dalam rumahan dan debu logam dalam jumlah yang besar dan listrik bisa mengakibatkan bahaya.
▶ Gunakanlah alat detektor logam yang cocok untuk mencari kabel dan pipa yang tidak terlihat atau hubungi perusahaan pengadaan setempat. Sentuhan dengan kabel-kabel listrik dapat mengakibatkan api dan kontak listrik. Pipa gas yang dirusak dapat mengakibatkan ledakan. Pipa air yang dirusak mengakibatkan barang-barang menjadi rusak.
▶ Pegang erat perkakas listrik dengan kedua tangan selama mengoperasikannya dan pastikan Anda berdiri di posisi aman. Gunakan perkakas listrik dengan kedua tangan secara hati-hati.
Kenakan sarung tangan pelindung saat mengganti alat kerja. Alat kerja menjadi panas jika dipakai untuk waktu yang lama.
Jangan mengerik material yang lembap (misalnya kertas dinding) dan pada permukaan yang basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik.
Jangan gunakan cairan yang mengandung pelarut saat menangani permukaan yang akan dikerjakan. Pada waktu mengikis, bahan yang dikerjakan menjadi panas dan dapat menimbulkan uap yang beracun.
▶ Berhati-hatilah dengan ekstra saat memegang alat pengerik dan pengukur. Peralatan tersebut sangat tajam dan dapat menimbulkan risiko cedera.
Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan.
Jangan membuka baterai. Ada bahaya terjadinya korsleting.
▶ Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. Hal ini dapat menyebabkan terjading hubungan singkat internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih.
▶ Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perkakas listrik dirancang untuk menggergaji dan memotong material kayu, plastik, gipsum, logam nonbesi dan elemen pemasangan (misalnya, paku, staples). Perkakas ini cocok untuk proses pengerjaan pada ubin dinding serta untuk pengampelasan kering dan mengikis permukaan yang kecil. Perkakas ini sangat sesuai untuk pekerjaan di permukaan yang rata dan dekat tepi. Perkakas listrik hanya boleh dioperasikan dengan aksesori dari Bosch.

Ilustrasi komponen

Penomoran ilustrasi komponen mengacu pada gambar perkakas listrik pada halaman grafis.

(1) Tombol on/off
(2) Baterai ^a)
(3) Tombol pelepas baterai ^a)
(4) Lubang ventilasi
(5) Selektor putar untuk pemilihan awal tingkat penggergajian
(6) Handel (permukaan genggam berisolator)
(7) Tuas SDS untuk membuka kunci alat kerja
(8) Dudukan alat kerja
(9) Lampu kerja

(10) Tuas penjepit pembatas kedalaman ^a)

(11) Pembatas kedalaman ^a)

(12) Mata gergaji plunge ^a

(13) Sistem ekstraksi debu ^a)

(14) Pelat ampelas ^a)

(15) Kertas ampelas ^a)

(16) Tuas penjepit untuk sistem ekstraksi debu ^4

(17) Nozel pengisap ^a)

(18) Adaptor pengisap ^a)

92 | Bahasa Indonesia

(19) Slang pengisap ^a)

a) Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami.

Data teknis

Multi-cutter berdaya baterai GOP 185-LI
Nomor model	3 601 HG2 0..
Tegangan nominal V= 18
Kecepatan idle n_0 min	-1 10000–20000
Sudut osilasi kiri/kanan ° 1,7
Berat sesuai dengan EPTA-Procedure 01:2014	kg 1,5–2,6 A)
Suhu sekitar yang direkomendasikan saat pengisian daya	°C 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasian B) dan saat penyimpanan	°C –20 ... +50
Baterai yang direkomendasikan GBA 18V...	ProCORE18V...
Perangkat pengisi daya yang direkomendasikan	GAL 18...GAX 18...GAL 36...

A) tergantung pada baterai yang digunakan B) daya terbatas pada suhu < 0 °C

Baterai

Bosch menjual perkakas listrik berdaya baterai bahkan tanpa baterai yang disertakan. Keterangan apakah lingkup pengiriman perkakas listrik termasuk dengan baterai dapat ditemukan di kemasan.

Mengisi daya baterai

▶ Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai lithium-ion dikirim dalam keadaan terisi daya sebagian berdasarkan peraturan transportasi internasional. Untuk menjamin daya penuh dari baterai, isi daya baterai hingga penuh sebelum menggunakannya untuk pertama kali.

Memasang baterai

Untuk melepas baterai, tekan tombol pelepas baterai dan keluarkan baterai. Jangan melepas baterai dengan paksa. Baterai memiliki 2 level penguncian untuk mencegah baterai terlepas saat tombol pelepas baterai ditekan secara tidak

sengaja. Selama baterai terpasang di dalam perkakas listrik, baterai ditahan posisinya menggunakan pegas.

Indikator level pengisian daya baterai

LED berwarna hijau dari indikator level pengisian daya baterai menampilkan level pengisian daya baterai. Atas dasar keselamatan, permintaan level pengisian daya baterai hanya dapat dilakukan saat perkakas listrik dalam keadaan berhenti.

Tekan tombol indikator level pengisian daya baterai atau untuk menampilkan level pengisian baterai. Hal ini juga dapat dilakukan saat baterai dilepas.

Apabila LED tidak menyala setelah menekan tombol indikator level pengisian daya, terdapat kerusakan pada baterai dan baterai harus diganti.

Tipe baterai GBA 18V...

LED Kapasitas

Lampu permanen hijau 3×60-100%

Lampu permanen hijau 2×30-60%

Lampu permanen hijau 1×5-30%

Lampu berkedip hijau 1×0-5%

Tipe baterai ProCORE18V...

LED Kapasitas

Lampu permanen hijau 5×80-100%

Lampu permanen hijau 4×60-80%

Lampu permanen hijau 3×40-60%

Lampu permanen hijau 2×20-40%

Lampu permanen hijau 1×5-20%

Lampu berkedip hijau 1×0-5%

Petunjuk untuk penanganan baterai yang optimal

Lindungilah baterai dari kelembapan dan air.

Simpan baterai hanya pada rentang suhu antara -20 °C hingga 50 °C. Janganlah meletakkan baterai di dalam mobil, misalnya pada musim panas.

Bersihkanlah lubang ventilasi baterai dengan kuas yang lunak, bersih dan kering secara berkala.

Waktu pengoperasian yang berkurang secara signifikan setelah pengisian daya menunjukkan bahwa baterai telah habis dan perlu diganti.

Perhatikan petunjuk untuk membuang.

Cara memasang

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Mengganti alat sisipan

▶ Gunakan sarung tangan pelindung saat mengganti alat. Terdapat risiko cedera saat menyentuh alat.

Memilih alat sisipan

Perhatikan alat sisipan yang disediakan untuk perkakas listrik.

Alat sisipan GOP 185-LI

STARLOCK		√
STARLOCK PLUS		√
STARLOCK MAX		×

Tabel berikut ini menunjukkan beberapa contoh alat sisipan. Alat sisipan lainnya dapat dilihat di bagian ragam aksesori Bosch.

Alat sisipan Material Penggunaan

	AIZ 10 ABStarlockBilah gergajibenam bimetal 10 × 20 mm untuk kayu dan logam	Kayu lunak, bahan sintetislunak, gipsum, profilaluminium berdindingtipis dan profil logamnonbesi, lembaran tipis,sekrup dan paku non-tempering	Pemotongan dan pemotongan benam yang lebih kecil;penyesuaian filigree pada kayu;Contoh: Pembuatan ceruk untuk kabel, memotong papangipsum, menggergaji ulang ceruk untuk kunci dan fitting
	AIZ 32 EPCStarlockBilah gergajibenam HCS 32 × 50 mm untuk kayu	Kayu lunak Pemotongan dengan gergaji dan pemotongan benam lebihrapi berkat tepi bilah gergaji yang bulat (Curved-Tec); jugauntuk penggergajian di dekat tepi di bagian sudut dan areayang sulit dijangkau;Contoh: Pemotongan benam untuk memasang kisiventilasi atau pembuatan ceruk untuk stopkontak
	AIZ 32 APB/AIZ 32 APIBStarlockMata gergaji plungebimetal 32 × 50 mmuntuk kayu danlogam	Material komposit dari kayu dan logam lunakyang tidak mengandungbesi, sekrup dan paku non-tempering, pipa darilogam nonbesi dan profildengan dimensi yanglebih kecil	Memotong plunge dan memotong bahan plastik dan logamlunak yang tidak mengandung besi dengan rapi dan rataberkat tepi mata gergaji yang bulat (Curved-Tec);Contoh: Pembuatan ceruk untuk stopkontak dan pipa,pemotongan rata pada sekrup dan paku non-tempering
	PAIZ 32 APBStarlockPlusBilah gergajibenam bimetal 32 × 60 mm untuk kayu dan logam	Material komposit dari kayu dan logam lunakyang tidak mengandungbesi, sekrup dan paku non-tempering, pipa darilogam nonbesi dan profildimensi yang lebih kecil	Pemotongan benam secara cepat dan dalam pada kayu,bahan sintetis dan material kayu yang abrasif, pekerjaanyang lebih rapi berkat tepi pemotongan yang bulat(Curved-Tec);Contoh: Pemotongan cepat pipa nonbesi dan profildimensi yang lebih kecil, pemotongan sederhana padapaku non-tempering, sekrup dan profil baja dimensi yanglebih kecil
	AIZ 32 BSPB/AIZ 32 BSPIBStarlockMata gergaji plungebimetal 32 × 50 mmuntuk kayu keras	Kayu keras, kayu lapis Memotong plunge dan membelah papan berlapis ataukayu keras dengan rapi berkat tepi mata gergaji yang bulat(Curved-Tec), gigi gergaji Jepang (Japan toothing) yangsangat cocok untuk kayu keras;Contoh: Pemasangan jendela atap, pembuatan cerukuntuk stopkontak
	AIZ 32 AT/AIZ 32 AITStarlockBilah gergajibenam karbida	Logam besi yang keras,material sangat abrasif,fiberglass, plasterboard,fiberboard ikatan semen,	Penggergajian bahan yang sangat abrasif atau logam kerasyang mengandung besi; masa pakai yang lama berkatBOSCH Carbide Technology;Contoh: Pemotongan penutup sisi depan unit dapur,

94 | Bahasa Indonesia

Alat sisipan Material Penggunaan
	32×40 mm untuk logam	sekrup dan paku tempering	penggergajian sederhana pada sekrup tempering dan stainless steel
	AIZ 32 APT/AIZ 32 APITStarlockBilah gergaji benam karbida32×40 mm untuk multimaterial	Lembar logam keras yang mengandung besi, epoksi, papan gipsum, GFK, CFK, fiberboard semen	Pemotongan dan pemotongan benam yang lebih rapi pada lembar logam berkat tepi bilah gergaji yang bulat (Curved-Tec); masa pakai yang lama berkat BOSCH Carbide Technology;Contoh: Penggergajian pada lembar logam, pemotongan sekrup pada bingkai jendela
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusBilah gergaji benam karbida45×50 mm untuk logam	Logam besi yang keras, material sangat abrasif, fiberglass, plasterboard, fiberboard ikatan semen, sekrup dan paku tempering	Bilah gergaji yang lebar untuk menggergaji material yang sangat abrasif atau logam besi yang keras; masa pakai yang lama berkat BOSCH Carbide Technology;Contoh: Pemotongan penutup sisi depan unit dapur, penggergajian sederhana pada sekrup tempering dan stainless steel
	PAII 52 APT/PAII 52 APITStarlockPlusBilah gergaji benam karbida52×50 mm untuk multimaterial	Lembar logam keras yang mengandung besi, epoksi, papan gipsum, GFK, CFK, fiberboard semen	Bilah gergaji yang panjang untuk pemotongan dan pemotongan benam yang lebih rapi pada lembar logam berkat tepi bilah gergaji yang bulat (Curved-Tec); masa pakai yang lama berkat BOSCH Carbide Technology;Contoh: Pemotongan pada lembar logam, pemotongan sekrup pada bingkai jendela
	AYZ 53 BPBStarlockBilah gergaji benam 53×40 mm untuk multimaterial	Papan gipsum, papan chip, material sandwich, kayu	Dioptimalkan untuk pemotongan benam menggunakan gergaji dengan pemotongan yang panjang yang berturut-turut; desain Dual-Tec memastikan pemotongan yang sempurna dan bersih pada tepi serta selama melakukan pemotongan yang panjang;Contoh: Pembuatan ceruk stopkontak pada papan gipsum atau dinding kayu
	AII 65 APB/AII 65 APIBStarlockMata gergaji plunge bimetal 65×40 mm untuk kayu dan logam	Kayu lunak, kayu keras, papan yang dipernis, papan berlapis bahan plastik, sekrup dan paku non-tempering	Memotong plunge dan membelah papan yang diberi lapisan atau kayu keras dengan rapi berkat tepi mata gergaji yang bulat (Curved-Tec);Contoh: Pemendekan kusen pintu, pembuatan ceruk pada lantai laminasi untuk meja rak atau mebel yang dipasang, pemotongan rata pada sekrup dan paku non-tempering
	ACZ 85 EB/ACZ 85 EIBStarlockMata gergaji segmen bimetal berdiameter85 mm untuk kayu dan logam	Material kayu, bahan plastik, logam lunak yang tidak mengandung besi	Membelah dan memotong plunge; juga digunakan untuk menggergaji hingga mendekati bagian tepi di area yang sulit dijangkau;Contoh: Pemendekan lis lantai dan kusen pintu yang sudah terpasang, pemotongan plunge untuk menyesuaikan lantai kayu
	ACZ 100 SWBStarlockPisau bergerigi segmen bimetal berdiameter100 mm untuk multimaterial	Bahan insulasi, papan peredam, papan lantai, papan peredam langkah kaki, karton, karpet, karet, kulit	Pemotongan yang tepat pada material lunak;Contoh: Pemotongan papan peredam, pemotongan rata pada bahan insulasi yang menonjol

Alat sisipan Material Penggunaan

ACZ 105 ET

Starlock Bilah gergaji segmen karbida berdiameter 105 mm untuk multimaterial

Papan semen berserat, nat ubin, batu bata, bahan sintetis dengan serat kaca, laminat

Pemotongan biasa dan pemotongan benam; juga digunakan untuk menggergaji bagian tepi dan area yang sulit dijangkau; masa pakai yang lama berkat BOSCH Carbide Technology; Contoh: Pemotongan lis lantai atau kusen pintu yang telah terpasang, pemotongan frais saluran kabel dalam batu bata, pembersihan nat ubin yang cepat dan bebas debu, pemotongan papan fiberglass untuk armatur, penyesuaian laminat; tersedia mulai pertengahan 2021

ACZ 70 RT5

Starlock Bilah gergaji segmen Carbide- Riff berdiameter 70 mm untuk mortar dan material yang abrasif

Nat ubin tipis, beton aerasi, bata lunak, fiberboard semen, bahan sintetis yang diperkuat serat kaca, epoksi

Pemotongan dan pemisahan dengan bilah yang sangat tipis (1,6 mm) di bagian dekat tepi dan area yang sulit dijangkau, masa pakai yang lama berkat Carbide-Riff; Contoh: Pembersihan nat di antara ubin dinding pada pekerjaan perbaikan, pembuatan ceruk dalam ubin; juga tersedia sebagai versi untuk nat normal: ACZ 85 RT3

ACZ 85 RD4

Starlock Bilah gergaji segmen Diamond- Reef berdiameter 85 mm untuk mortar dan material yang abrasif

Nat semen, ubin dinding lunak, bahan sintetis yang diperkuat serat kaca, epoksi, GKF

Pemotongan dan pemisahan di bagian sudut dan area yang sulit dijangkau, masa pakai yang sangat lama berkat Diamond-Reef; Contoh: Pembersihan nat di antara ubin dinding pada pekerjaan perbaikan, pembuatan ceruk dalam ubin; juga tersedia pada versi Carbide-Reef: ACZ 85 RT3 untuk nat normal, ACZ 70 RT5 untuk nat yang tipis

AVZ 70 RT4

Starlock Pembersih mortar Carbide-Reef lebar 70 mm

Mortar, nat, resin epoksi, bahan sintetis yang diperkuat serat kaca, material abrasif

Penghalusan dan pemotongan material nat dan ubin serta pengikiran dan pengampelasan pada permukaan bawah yang keras; masa pakai yang sangat lama berkat BOSCH Carbide Technology; Contoh: Pembersihan semen ubin dan mortar nat

AVZ 90 RT2

Starlock Papan delta Carbide-Reef lebar 90 mm untuk mortar dan material yang abrasif

Mortar, sisa beton, kayu, material abrasif, cat

Pengikiran dan pengampelasan pada permukaan bawah yang keras; Contoh: Pembersihan mortar atau semen ubin (misalnya saat mengganti ubin yang rusak), pembersihan sisa lem karpet, pembersihan sisa cat; tersedia dalam ukuran butiran 20 (RT2), 40 (RT4), 60 (RT6) atau 100 (RT10)

AVZ 93 G

Starlock Bantalan ampelas lebar 93 mm untuk kertas ampelas seri Delta 93 mm

tergantung kertas ampelas

Pengampelasan pada tepi, di bagian tepi atau area yang sulit dijangkau; misalnya pengampelasan kayu, cat, vernis, batu tergantung kertas ampelasnya; Kain bukan tenun untuk pembersihan dan pembuatan pola kayu, pembersihan karat pada logam dan pengampelasan vernis, kain flanel untuk pemolesan awal

AUZ 70 G

Starlock Pengampelas profil lebar 70 mm untuk kertas ampelas 70×125 mm

Kayu, pipa/profil, cat, vernis, filler, logam

Pengampelasan profil yang nyaman dan efisien serta permukaan atas material yang bulat dan tidak rata hingga mencapai diameter 55 mm; Kertas ampelas untuk pengampelasan kayu, pipa/profil, vernis, filler dan logam

96 | Bahasa Indonesia

Alat sisipan Material Penggunaan

	AVZ 32 RT4StarlockPengampelas celahCarbide-Reef32×50 mm untuk kayu dan cat	Kayu, cat Pengampelasan kayu atau cat pada area yang sulit dijangkau tanpa kertas ampelas; masa pakai yang lama berkat BOSCH Carbide Technology;Contoh: Pengampelasan cat antara daun jendela, pengampelasan bagian sudut lantai kayu; Tersedia dalam ukuran butiran 40 (RT4) dan 100 (RT10)
	AIZ 28 SCStarlockPemotong nat universal HCS28×40 mm	Nat sambungan, dempul jendela, bahan isolasi (rockwool)	Pemotongan material lunak;Contoh: pemotongan nat sambungan silikon atau dempul jendela;
	ASZ 32 SCStarlockBilah pemotong tarik HCS lebar24 mm,Bilah pemotong dorong HCS lebar11 mm	Atap bitumen, karpet, rumput buatan, karton, lantai PVC	Pemotongan material lunak dan material yang abrasif dan fleksibel secara cepat dan tepat;Contoh: pemotongan karpet, karton, lantai PVC, pembuatan ceruk pada atap bitumen
	ATZ 52 SCStarlockPengikis 52 mm, kaku	Karpet, mortar, beton, semen ubin	Pengikisan pada permukaan bawah yang keras;Contoh: Pembersihan mortar, semen ubin, sisa beton dan lem karpet;tersedia sebagai pengikis yang fleksibel ATZ 52 SFC (sisa lem karpet/cat yang lunak)

Memasang/mengganti alat sisipan

Bila perlu, lepaskan alat sisipan yang terpasang.

Untuk itu, buka tuas SDS (7) hingga maksimal. Alat sisipan dapat dilepas.

Pasang alat sisipan yang diinginkan (misalnya bilah gergaji (12)) pada dudukan alat (8) sehingga kelebihannya menunjuk ke bawah (lihat ilustrasi pada halaman grafik, tulisan pada alat sisipan dapat dibaca dari atas).

Pasang alat sisipan pada posisi yang tepat sesuai jenis pekerjaan. Terdapat 12 pilihan posisi yang dapat diatur sebesar 30°.

Tekan kuat alat sisipan di posisi yang diinginkan pada jaw penjepit dudukan alat hingga terkunci secara otomatis.

▶ Pastikan alat sisipan terpasang kuat. Alat sisipan yang tidak terpasang dengan baik atau kencang dapat terlepas selama digunakan dan dapat membahayakan.

Memasang dan mengatur alat pengatur kedalaman

Alat pengatur kedalaman (11) dapat digunakan saat bekerja dengan bilah gergaji benam atau bilah gergaji segmen.

Bila perlu, lepaskan alat sisipan yang terpasang.

Geser alat pengatur kedalaman (11) pada posisi kerja yang diinginkan pada dudukan alat (8) hingga berhenti ke arah leher penjepit perkakas listrik. Biarkan alat pengatur kedalaman terkunci. Terdapat 12 pilihan posisi yang dapat diatur sebesar 30°.

Atur kedalaman kerja yang diinginkan. Tekan tuas penjepit alat pengatur kedalaman (10) untuk menyetel alat pengatur kedalaman.

Memilih kertas ampelas

Tersedia berbagai jenis kertas ampelas menyesuaikan material yang dikerjakan dan penghalusan permukaan yang diinginkan:

Kertas ampelas Material Penggunaan Butiran

bestWood	- Semua bahan berbasis kayu (misalnya kayu keras, kayu lunak, papan partikel, papan bangunan) - Bahan logam	Untuk mengampelas awal, misalnya balok dan papan yang kasar dan tidak rata	kasar 40	60
		Untuk pengampelasan permukaan dan untuk meratakan permukaan yang tidak rata	sedang 80	100
				120
		Untuk mengampelas sampai selesai dan mengampelas halus kayu	halus 180	240
				320
				400

Kertas ampelas Material Penggunaan Butiran

best Paint	- Cat	Untuk mengikis cat lama kasar 40		60
	- Vernis	Untuk pengampelasan cat primer (misalnya, menghapus sapuan kuas, tetes cat, dan gumpalan cat)	sedang 80	100
	- Filler			120
	- Kape
		Untuk mengampelas halus cat dasar sebelum mengecat lapisan terakhir	halus 180	240
				320
				400

Memasang/mengganti kertas ampelas pada bantalan ampelas

Bantalan ampelas (14) dilengkapi dengan kain perekat sehingga kertas ampelas dapat dilekatkan dengan cepat dan mudah menggunakan perekat.

Tepuk kain perekat bantalan ampelas (14) sebelum memasang kertas ampelas (15) guna memungkinkan perekatan yang optimal.

Pasang kertas ampelas (15) pada sisi bantalan ampelas (14) secara merata, letakkan kertas ampelas di atas bantalan ampelas lalu tekan bantalan ampelas dengan kuat. Untuk menjamin ekstraksi debu yang optimal, pastikan lubang pada kertas ampelas sesuai dengan lubang bor pada bantalan ampelas.

Untuk melepas kertas ampelas (15), pegang kertas ampelas di satu ujungnya dan tarik kertas ampelas dari bantalan ampelas (14).

Anda dapat menggunakan semua kertas ampelas, kain flanel pemolesan dan pembersihan seri Delta 93 mm program aksesori Bosch.

Aksesori untuk mengampelas, misalnya kain flanel/kain wol untuk memoles dipasang pada bantalan ampelas seperti yang dijelaskan di atas.

Pengisapan debu/serbuk

Debu dari bahan-bahan seperti cat yang mengandung timbal, beberapa jenis kayu, bahan mineral dan logam dapat berbahaya bagi kesehatan. Menyentuh atau menghirup debut tersebut dapat mengakibatkan reaksi alergi dan/atau penyakit saluran pernapasan bagi pengguna atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon ek atau pohon fagus silvatica dianggap dapat mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

• Gunakanlah hanya pengisap debu yang cocok untuk mengisap bahan yang dikerjakan.
• Pastikan terdapat ventilasi udara yang baik di tempat kerja.
• Dianjurkan untuk memakai masker anti debu dengan filter kelas P2.

Debu dapat tersulut dengan mudah.

Sambungkan ekstraksi debu (lihat gambar A)

Unit ekstraksi debu (13) hanya dirancang untuk digunakan dengan bantalan ampelas (14), tidak dapat dikombinasikan dengan alat sisipan lainnya.

Selalu hubungkan ekstraksi debu untuk pengampelasan.

Lepas alat sisipan dan alat pengatur kedalaman (13) untuk pemasangan ekstraksi debu (aksesori) (11).

Dorong ekstraksi debu (13) hingga maksimal di atas dudukan alat (8) jauh ke kait tensi perkakas listrik. Putar ekstraksi debu ke posisi yang diinginkan (tidak langsung ke bawah perkakas listrik). Tekan tuas tensi (16) untuk mengencangkan ekstraksi debu.

Pasang adaptor (18) dari slang pengisapan (19) ke soket (17). Hubungkan slang pengisap (19) dengan ekstraksi debu (aksesori).

Ikhtisar mengenai penyambungan pada pengisap debu yang berbeda dapat ditemukan pada bagian akhir panduan ini. Mesin pengisap debu harus sesuai dengan bahan yang dikerjakan.

Gunakanlah mesin pengisap khusus saat mengisap debu yang sangat berbahaya bagi kesehatan, pemicu kanker, atau debu yang sangat kering.

Penggunaan

Cara penggunaan

Menghidupkan/mematikan perkakas listrik

▶ Pastikan bahwa Anda dapat mengoperasikan tombol untuk menghidupkan dan mematikan tanpa perlu melepaskan handle.

Jangan melihat lampu kerja secara langsung karena dapat menyilaukan mata.

Untuk menghidupkan perkakas listrik, geser tombol on/off (1) terus ke depan hingga muncul "I" pada switch.

98 | Bahasa Indonesia

Catatan: Jika perkakas listrik mati secara otomatis karena kehabisan daya baterai atau terlalu panas, kemudian matikan perkakas listrik dengan tombol on/off (1). Isi daya baterai atau biarkan hingga dingin sebelum menghidupkan kembali perkakas listrik. Jika tidak, baterai akan rusak.

Dengan roda penyetel jumlah getaran (5) Anda dapat memilih banyaknya getaran yang diperlukan selama pengoperasian.

Banyaknya getaran yang diperlukan tergantung pada bahan yang dikerjakan dan syarat-syarat kerja dan dapat ditentukan dengan melakukan uji coba sebelumnya.

Pada penggergajian, pemotongan, dan pengampelasan material yang lebih keras seperti misalnya kayu atau logam disarankan untuk memilih level getaran "6", untuk bahan yang lunak dengan level getaran "4".

Catatan: Pada alat sisipan tertentu (misalnya alat sisipan ampelas dan riff), tingkat osilasi harus dikurangi hingga maksimal 2/3. Tingkat osilasi yang terlalu tinggi mempercepat keausan pada alat sisipan secara signifikan atau dapat menyebabkan kerusakan dini pada alat sisipan. Harap perhatikan informasi pada alat sisipan atau kemasan alat sisipan.

Petunjuk pengoperasian

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

▶ Sebelum meletakkan perkakas listrik, tunggulah hingga perkakas berhenti berputar.

Catatan: Jangan tutup lubang ventilasi (4) perkakas listrik saat digunakan, jika tidak, masa pakai perkakas listrik akan berkurang.

Prinsip kerja

Alat sisipan bergerak hingga 20000 kali per menit melalui penggerak yang berosilasi. Hal ini memberikan kemudahan bekerja di ruangan yang sempit.

Gunakan tekanan yang ringan dan konsisten saat bekerja, jika tidak, kinerja akan terganggu dan alat sisipan dapat macet.

Selama bekerja, gerakkan perkakas listrik maju dan mundur agar alat sisipan tidak menjadi terlalu panas dan tidak macet.

Menggergaji

▶ Gunakanlah hanya mata gergaji yang tidak rusak dan mulus. Mata gergaji yang melengkung atau tidak tajam dapat patah, membuat potongan tidak bagus, atau mengakibatkan sentakan.

Jika menggergaji bahan-bahan bangunan yang ringan, perhatikanlah peraturan dari pemerintah dan petunjuk dari produsen material.
Hanya bahan lunak seperti kayu, gipsum atau sejenisnya yang boleh digunakan pada proses penggergajian!

Sebelum menggergaji, periksa kayu, papan partikel, bahan bangunan dll dari benda asing seperti paku, baut, atau sejenisnya, dengan mata gergaji HCS. Singkirkan bendabenda tersebut atau gunakan mata gergaji bimetal.

Memotong

Catatan: Pada pemotongan ubin dinding, perhatikan bahwa alat sisipan akan mengalami keausan saat digunakan pada waktu yang lama.

Mengampelas

Pengikisan dan pola pengampelasan ditentukan oleh pemilihan kertas ampelas, tingkat jumlah getaran yang dipilih sebelumnya dan daya tekan.

Hanya kertas ampelas yang baik yang menghasilkan kinerja pengampelasan yang sempurna dan memelihara fungsi perkakas listrik.

Pastikan daya tekan selalu merata agar meningkatkan masa pakai kertas ampelas.

Menambah daya tekan tidak akan meningkatkan kinerja pengampelasan, melainkan hanya membuat perkakas listrik dan kertas ampelas menjadi aus.

Untuk mengampelas secara teliti di bagian sudut, tepi dan area yang sulit dijangkau, Anda dapat cukup menggunakan ujung atau tepi bantalan ampelas.

Kertas ampelas dapat sangat memanas saat pengampelasan. Kurangi jumlah getaran dan daya tekan, dan dinginkan kertas ampelas secara teratur.

Hanya gunakan aksesori pengampelasan Bosch yang asli.

Selalu hubungkan ekstraksi debu untuk pengampelasan.

Mengikis

Pilih tingkat jumlah getaran yang tinggi saat melakukan pengikisan.

Kerjakan di permukaan yang lunak (misalnya kayu) pada sudut datar dan dengan daya tekan yang rendah. Jika tidak, kape dapat memotong alas.

Perlindungan kelebihan beban yang tergantung suhu

Pada penggunaan yang normal, perkakas listrik tidak akan mengalami kelebihan beban. Pada saat mengalami beban berlebih atau suhu baterai melebihi batas yang diizinkan, kurangi putaran atau matikan perkakas listrik. Ketika kecepatan berkurang, perkakas listrik tidak akan beroperasi dengan kecepatan penuh hingga suhu baterai yang diizinkan telah tercapai atau ketika beban berkurang. Anda dapat mematikan perkakas listrik untuk mendinginkan baterai dan menyalakan kembali perkakas listrik dengan penonaktifan daya otomatis.

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.
▶ Perkakas listrik dan lubang ventilasi harus selalu dibersihkan agar perkakas dapat digunakan dengan baik dan aman.

Bersihkan alat sisipan Riff (aksesori) secara berkala dengan sikat kawat.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch Indonesia

Alamat layanan lainnya dapat ditemukan di:

Baterai li-ion yang direkomendasikan tunduk pada persyaratan terkait peraturan tentang bahan-bahan yang berbahaya. Baterai dapat diangkut di jalan oleh penggunanya tanpa pembatasan lebih lanjut.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman.

Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman 99).

Tiếng Việt

Hướng dẫn an toàn
