MANUAL DE UTILIZADOR GOP 185LI Professional BOSCH

pt Manual de instruções original

zh 正木使用说明书

zh原始使用说明書

Português ...... Página 26

Português do Brasil.... Página 48

中文 页 59

繁體中文……頁 68

ไทย...... 76

Bahasa Indonesia.... Halaman 89

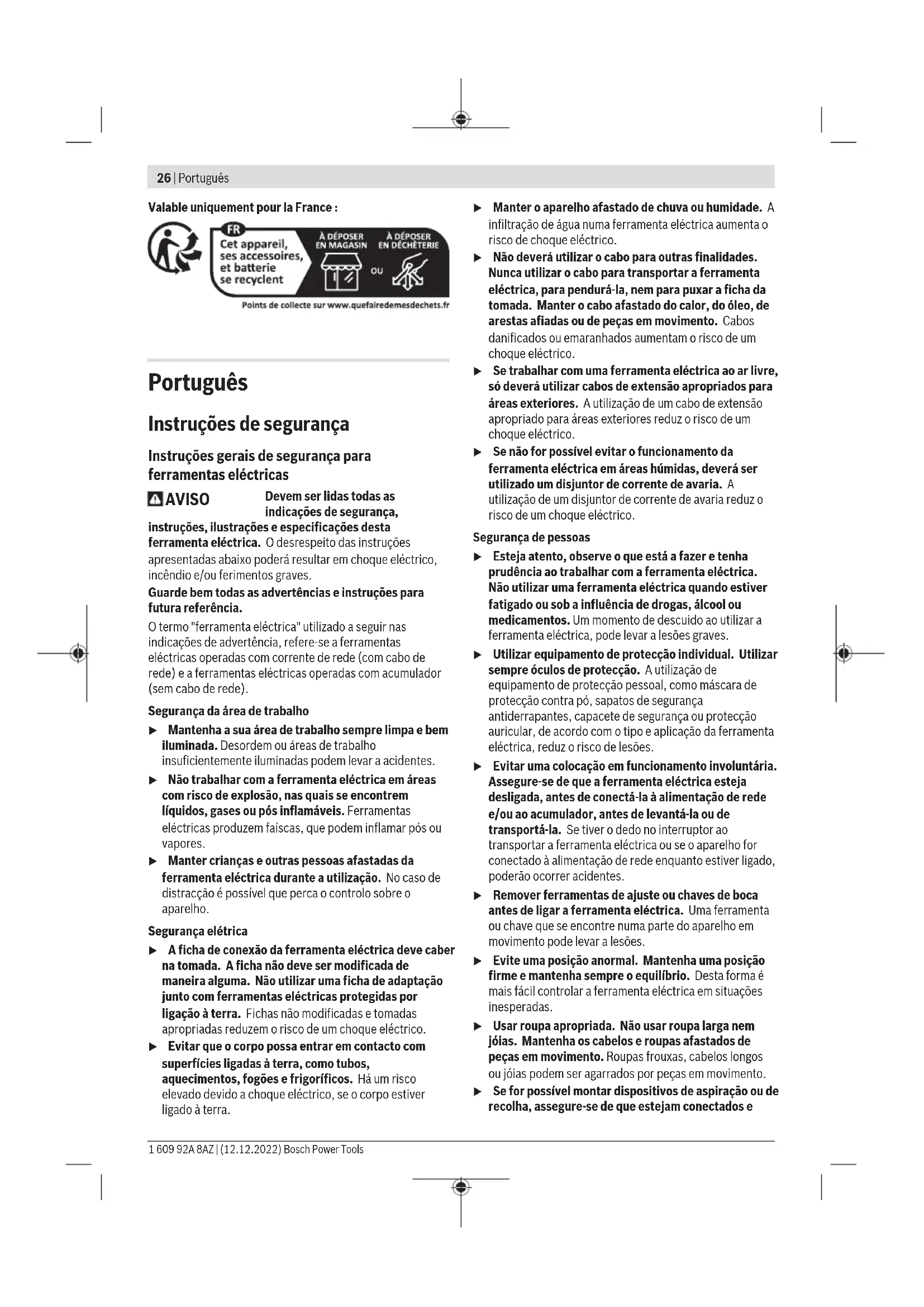

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e

utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

▶ Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
  ▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
  Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de

Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para o Multi-Cutter

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.
▶ Use grampos ou outra forma prática para fixar e suportar a peça a trabalhar numa plataforma estável. Segurar a peça a trabalhar com a mão ou contra o seu corpo, deixa a peça instável e pode perder o controlo.
▶ Use a ferramenta elétrica apenas para lixamento a seco. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.

28 | Português

▶ Atenção, perigo de incêndio! Evite um sobreaquecimento do material de lixar e da lixadeira. Esvazie sempre o reservatório de pó antes de pausas no trabalho. O pó de lixa no saco coletor do pó, no microfiltro, no saco de papel (ou no saco do filtro ou no filtro do aspirador) pode incendiar-se sob circunstâncias desfavoráveis como faíscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias químicas e o material de lixar está quente após longo período de trabalho.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.
Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
▶ Use luvas de proteção para trocar as ferramentas acopláveis. As ferramentas acopláveis ficam quentes em caso de utilização prolongada.
- Não raspe materiais húmidos (p.ex. papel de parede), nem sobre bases húmidas. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
Não trata a superfície a trabalhar com líquidos que contêm solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos.
▶ Tenha muito cuidado ao usar a espátula e a lâmina. As ferramentas são bem afiadas e há perigo de lesões.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se a serrar e cortar derivados de madeira, plástico, gesso, metais não ferrosos e elementos de fixação (p. ex. pregos não temperados, agrafos). Também é adequada para processar ladrilhos macios, assim como para lixar a seco e raspar pequenas superfícies. É especialmente adequada para trabalhos rentes à borda e à face. A ferramenta elétrica só pode ser usada com acessórios Bosch.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Interruptor de ligar/desligar
(2) Bateria ^a)
(3) Tecla de desbloqueio da bateria ^a)
(4) Aberturas de ventilação
(5) Roda de pré-seleção do número de oscilações
(6) Punho (superfície do punho isolada)
(7) Alavanca SDS para destravamento da ferramenta
(8) Encabadouro da ferramenta
(9) Luz de trabalho

(10) Alavanca tensora do batente de profundidade ^4

(11) Batente de profundidade ^a)

(12) Lâmina de serra de imersão ^a)

(13) Aspiração de pó ^a)

(14) Placa de lixar ^a)

(15) Folha de lixa ^a)

(16) Alavanca tensora da aspiração do pó ^a)

(17) Bocal de aspiração ^a)

(18) Adaptador de aspiração ^a)

(19) Mangueira de aspiração ^a)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Multi-Cutter sem fio GOP 185-LI
Número de produto	3 601 HG2 0..
Tensão nominal V= 18
N.o de rotações em vazio no r.p.m. 10.000-20.000
Ângulo de oscilações esquerda/direita	°1,7
Peso conforme EPTA-Procedure 01:2014	kg 1,5-2,6 A)
Temperatura ambiente recomendada durante o carregamento	°C 0 ... +35
Temperatura ambiente admissível em funcionamento B) e durante o armazenamento	°C -20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...
Carregadores recomendados GAL 18...	GAX 18...GAL 36...

A) dependendo da bateria utilizada
B) Potência limitada com temperaturas <0 °C

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-4.

O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 80 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K devidamente apurados EN 62841-2-4:

lixar: a_h=3,4 m/s^2, K=1,5 m/s^2

serrar com lâmina de serra de imersão: a_h = 2,9 m/s^2, K = 1,5 m/s^2 ,

serrar com lâmina de serra de segmentos: a_h = 3 m/s^2 , K = 1,5 m/s^2 .

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue

força.

A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

30 | Português

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica.

Montagem

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Troca de ferramenta

▶ Use luvas de proteção ao trocar de ferramenta. Há perigo de ferimentos em caso de contacto com a ferramenta de trabalho.

Seleccionar acessório

Tenha em atenção as ferramentas de trabalho previstas para a sua ferramenta elétrica.

Ferramenta de trabalho GOP 185-LI

A tabela a seguir apresenta exemplos de ferramentas de trabalho. Outras ferramentas de trabalho encontram-se no amplo programa de acessórios Bosch.

Ferramenta de trabalho Material Aplicação

	AIZ 10 ABStarlock 10 × 20 mmLâmina de serra de imersão de bimetal para madeira e metal	Madeira macia, plástico macio, pladur, perfis de alumínio e de metal não ferrosos de paredes finas, chapas finas, pregos e parafusos não temperados	Pequenos cortes de seccionamento e imersão; trabalhos de ajuste de filigrana em madeira;Exemplo: cortar roços para cabos, cortes de imersão em placas de gesso cartonado, serragem posterior de roços para fechaduras e ferragens
	AIZ 32 EPCStarlock 32 × 50 mm Lâmina de serra de imersão HCS para madeira	Madeira macia Cortes de seccionamento e imersão sem arestas graças à borda redonda da serra (Curved-Tec); também para serrar rente à borda, em cantos e áreas de difícil acesso;Exemplo: corte de imersão para a montagem de uma grelha de ventilação ou cortar roços para tomadas
	AIZ 32 APB/AIZ 32 APIBStarlock 32 × 50 mm Lâmina de serra de imersão de bimetal	Materiais compostos em madeira e metais macios não ferrosos, pregos e parafusos não temperados, tubos em metal não ferroso e perfis	Cortes sem arestas, à face e cortes de imersão em madeira, metais macios não ferrosos e plástico graças à borda redonda da serra (Curved-Tec);Exemplo: roços para tomadas e tubos, cortar à face pregos e parafusos não temperados
Ferramenta de trabalho Material Aplicação
	para madeira e metal	de dimensões mais reduzidas
	PAIZ 32 APBStarlockPlus 32 × 60 mmLâmina de serra de imersão de bimetal para madeira e metal	Materiais compostos em madeira e metais macios não ferrosos, pregos e parafusos não temperados, tubos em metal não ferroso e perfis de dimensões mais reduzidas	Cortes de imersão rápidos e profundos em madeira, derivados de madeira e plásticos abrasivos, trabalhos sem arestas graças à aresta redonda de corte (Curved-Tec);Exemplo: seccionamento rápido de tubos de metais não-ferrosos e perfis de dimensões mais reduzidas, corte fácil de pregos não temperados, parafusos e perfis de aço de dimensões mais reduzidas
	AIZ 32 BSPB/AIZ 32 BSPIBStarlock 32 × 50 mm Lâmina de serra de imersão de bimetal para madeira dura	Madeira dura, placas revestidas	Cortes de seccionamento e imersão sem arestas em placas revestidas ou madeira dura graças à borda redonda da serra (Curved-Tec), dentado japonês especialmente apropriado para madeira dura;Exemplo: montagem de janelas de telhado, roços para tomadas
	AIZ 32 AT/AIZ 32 AITStarlockLâmina de serra de imersão Carbide de 32 × 40 mm para metal	Metais ferrosos duros, materiais muito abrasivos, fibra de vidro, pladur, placas de fibra ligadas com cimento, pregos e parafusos temperados	Serrar materiais muito abrasivos ou metais ferrosos duros; longa duração graças à BOSCH Carbide Technology;Exemplo: cortar tampos frontais de cozinhas, serrar facilmente parafusos temperados e aço inoxidável
	AIZ 32 APT/AIZ 32 APITStarlockLâmina de serra de imersão Carbide de 32 × 40 mm para multimaterial	Chapas de metal ferrosas duras, epóxi, placas de gesso cartonado, plástico reforçado a fibra de vidro, plástico reforçado com fibras de carvão, placas de fibrocimento	Cortes de seccionamento e imersão sem arestas em chapa de metal devido à borda redonda da serra (Curved-Tec); longa duração graças à BOSCH Carbide Technology;Exemplo: serrar chapas de metal, cortar parafusos em caixilhos de janelas
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusLâmina de serra de imersão Carbide de 45 × 50 mm para metal	Metais ferrosos duros, materiais muito abrasivos, fibra de vidro, pladur, placas de fibra ligadas com cimento, pregos e parafusos temperados	Lâmina de serra larga para serrar materiais muito abrasivos ou metais ferrosos duros; longa duração graças à BOSCH Carbide Technology;Exemplo: cortar tampos frontais de cozinhas, serrar facilmente parafusos temperados e aço inoxidável
	PAII 52 APT/PAII 52 APITStarlockPlusLâmina de serra de imersão Carbide de 52 × 50 mm para multimaterial	Chapas de metal ferrosas duras, epóxi, placas de gesso cartonado, plástico reforçado a fibra de vidro, plástico reforçado com fibras de carvão, placas de fibrocimento	Lâmina de serra longa para cortes de seccionamento e imersão sem arestas em chapa de metal graças à borda redonda da serra (Curved-Tec); longa duração graças à BOSCH Carbide Technology;Exemplo: cortar chapas de metal, cortar parafusos em caixilhos de janelas
	AYZ 53 BPBStarlock 53 × 40 mmLâmina de serra de imersão para multimaterial	Placas de gesso cartonado, placas de aglomerado de madeira, material tipo "sandwich", madeira	Otimizada para cortes de imersão com corte de seccionamento longo subsequente; a forma Dual-Tec assegura tanto um corte completo e impecável nos cantos como também durante um corte de seccionamento longo; Exemplo: roços para tomadas em placas de gesso cartonado ou tabiques
	All 65 APB/All 65 APIBStarlock 65 × 40 mm Lâmi-	Madeira macia, madeira dura, placas folheadas, placas revestidas a plástico, pregos e	Cortes de seccionamento e imersão sem arestas graças à borda redonda da serra (Curved-Tec) em placas revestidas ou madeira dura;Exemplo: encurtar caixilhos de portas, roços em pisos

32 | Português

Ferramenta de trabalho Material Aplicação
	na de serra de imersão de bimetal para madeira e metal	parafusos não temperados	laminados para estantes ou móveis embutidos, cortes à face de pregos e parafusos não temperados
	ACZ 85 EB/ACZ 85 EIBStarlockLâmina de serra de segmento de bimetal com 85 mm de diâmetro para madeira e metal	Derivados de madeira, plástico, metais não ferrosos macios	Cortes de seccionamento e imersão;também para serrar rente à borda em áreas de difícil acesso;Exemplo: encurtar rodapés já instalados ou caixilhos de portas, cortes de imersão ao adaptar painéis de soalho
	ACZ 100 SWBStarlockLâmina serrilhada bimetal com 100 mm de diâmetro para multimaterial	Material de isolamento, placas isoladoras, pranchas de soalho, placas isoladoras de eco, cartão, alcatifa, borracha, cabedal	Corte preciso de materiais macios;Exemplo: corte de painéis de isolamento, cortes no comprimento certo à face de material de isolamento saliente
	ACZ 105 ETStarlockLâmina de serra de segmentos Carbide com 105 mm de diâmetro para multimaterial	Placas de fibrocimento, juntas de ladrilhos, tijolo, plásticos reforçados a fibra de vidro, laminado	Cortes de seccionamento e imersão; também para serrar rente à borda em áreas de difícil acesso; longa duração graças à BOSCH Carbide Technology;Exemplo: encurtar rodapés já instalados ou caixilhos de portas, fresar canais para cabos em tijolo, separação rápida e sem pó de juntas de ladrilhos, cortar placas de fibra de vidro para torneiras, trabalhos de adaptação em laminado; disponível a partir de meados de 2021
	ACZ 70 RT5StarlockLâmina de serra de segmentos Carbide-Riff com 70 mm de diâmetro para argamassa e materiais abrasivos	Juntas de ladrilhos estreitas, betão poroso, tijolo macio, placas de fibrocimento, plásticos reforçados a fibra de vidro, epóxi	Cortar e seccionar rente à borda com um disco especialmente fino (1,6 mm) ou em áreas de difícil acesso e cantos, longa duração graças ao Carbide-Riff;Exemplo: remover juntas entre azulejos para trabalhos de melhoramento, roços em ladrilhos;também disponível como versão para juntas normais: ACZ 85 RT3
	ACZ 85 RD4StarlockLâmina de serra de segmentos com granulado Riff de diamante com 85 mm de diâmetro para argamassa e materiais abrasivos	Betume cimentício, ladrilhos macios, plásticos reforçados a fibra de vidro, epóxi, placas de proteção contra fogo em pladur	Cortar rente à borda ou em áreas de difícil acesso e cantos, vida útil extra longa graças ao granulado Riff de diamante;Exemplo: remover juntas entre azulejos para trabalhos de melhoramento, roços em ladrilhos;também disponível como versão granulado Riff Carbide: ACZ 85 RT3 para juntas normais, ACZ 70 RT5 para juntas estreitas
	AVZ 70 RT4StarlockRemovedor de argamassa com granulado Riff Carbide com 70 mm de largura	Argamassa, junta, resina epoxídica, plásticos reforçados a fibra de vidro, materiais abrasivos	Malhetamento e seccionamento de material de juntas e ladrilhos, assim como grosagem e lixamento sobre uma base dura; longa duração graças à BOSCH Carbide Technology;Exemplo: remover cola para azulejos e massa para juntas

Ferramenta de trabalho Material Aplicação

	AVZ 90 RT2StarlockPlaca delta de granulado Riff Carbide com 90 mm de largura para argamassa e materiais abrasivos	Argamassa, restos de betão, madeira, materiais abrasivos, tinta	Grosagem e lixamento sobre uma base dura;Exemplo: remover argamassa ou cola para ladrilhos (p. ex. em caso de substituição de ladrilhos danificados), remover restos de cola para alcatifas, remover restos de tinta;disponível nas granulometrias 20 (RT2), 40 (RT4), 60 (RT6) ou 100 (RT10)
	AVZ 93 GStarlockPlaca de lixar com 93 mm de largura para folhas de lixa da série Delta 93 mm	Depende da folha de lixar	Lixar em bordas, em cantos ou áreas de difícil acesso; consoante a folha de lixa, p. ex. para lixar madeira, tinta, verniz, pedra;Velo para limpar e texturar madeira, desenferrujar metal e lixar vernizes, feltro de polir para polimento prévio
	AUZ 70 GStarlockLixadeira de perfis com 70 mm de largura para folhas de lixa 70 × 125 mm	Madeira, tubos/perfis, tinta, vernizes, betume de enchimento, metal	Lixamento cómodo e eficaz de perfis e superfícies de metal arredondadas e irregulares até um diâmetro de 55 mm;Folhas de lixa para lixar madeira, tubos/perfis, verniz, betume de enchimento e metal
	AVZ 32 RT4StarlockPlaca de lixar delta com granulado Riff Carbide de 32 × 50 mm para madeira e tinta	Madeira, tinta Lixar madeira	ou tinta em locais de difícil acesso sem folha de lixa; longa duração graças à BOSCH Carbide Technology;Exemplo: desbastar tinta entre as lamelas das persianas, lixar soalho de madeira nos cantos;Disponível nas granulometrias 40 (RT4) e 100 (RT10)
	AIZ 28 SCStarlock28 × 40 mmCortador de juntas universal HCS	Junta de dilatação, mástique, materiais isolantes (lã de rocha)	Corte e seccionamento de materiais macios;Exemplo: cortar juntas de dilatação de silicone ou mástique
	ASZ 32 SCStarlockLâmina de puxar HCS com 24 mm de largura,Lâmina de empurrar HCS com 11 mm de largura	Papelão alcatroado, alcatifas, relva sintética, cartão, piso em PVC	Corte rápido e preciso de material macio e materiais abrasivos flexíveis;Exemplo: cortar alcatifa, cartão, piso em PVC, roços em papelão alcatroado
	ATZ 52 SCStarlockEspátula de 52 mm, rígida	Alcatifas, argamassa, betão, cola para azulejos	Raspar sobre uma base dura;Exemplo: remover argamassa, cola para azulejos, restos de betão e de cola para alcatifas;disponível como espátula flexível ATZ 52 SFC (cola para alcatifas macias/restos de tinta)

Montar/trocar a ferramenta de trabalho

Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.

Abra para o efeito a alavanca SDS (7) até ao batente. O acessório é ejetado.

Coloque a ferramenta de trabalho desejada (p. ex. lâmina de serra de imersão (12)) no encaixe (8), de forma a que a

curvatura aponte para baixo (ver figura na página gráfica, inscrição da ferramenta de trabalho legível de cima).

Para tal, coloque o acessório numa posição favorável para o trabalho em questão. São possíveis doze posições dispostas por 30°.

34 | Português

Pressione o acessório para a posição desejada nos mordentes do suporte de acessório, até bloquear automaticamente.

- Controle a posição firme da ferramenta de trabalho.

As ferramentas de trabalho mal colocadas ou mal fixadas podem soltar-se durante o funcionamento e causar perigo.

Montar e ajustar limitador de profundidade

O batente de profundidade (11) pode ser utilizado durante o trabalho com lâminas de serra de segmentos e de imersão.

Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.

Desloque o batente de profundidade (11) para a posição de trabalho desejada até ao batente, passando pelo suporte de acessório (8), em direção ao colar de aperto da ferramenta elétrica. Deixe o batente de profundidade engatar. São possíveis doze posições dispostas por 30°.

Ajustar a profundidade de trabalho desejada. Pressione a alavanca tensora (10) do batente de profundidade, para fixar o batente de profundidade.

Seleção da folha de lixa

Estão disponíveis diversas folhas de lixar, de acordo com o material a processar e com o desbaste desejado da superfície:

Folha de lixar Material Aplicação Grão

best ▲Wood	- Todos os derivados de madeira (p. ex. madeira dura, madeira macia, placas de aglomerado de madeira, placas de construção)- Materiais de metal	Para o lixamento prévio, p. ex. de vigas e tábuas rugosas e grosseiras	grosseira 40	60
		Para o alisamento e nivelamento de pequenas irregularidades	média 80	100120
		Para o acabamento fino de lixar madeiras fina 180		240320400
best ▲Paint	- Tinta- Verniz- Betume de enchimento- Espátula	Para lixar tinta grosseira 40		60
		Para lixar tinta previamente pintada (p. ex. remover pinceladas, gotas e escorrimentos de tinta)	média 80	100120
		Para o acabamento final de primeiras demãos antes de envernizar	fina 180	240320400

Colocar/substituir a folha de lixar na placa de lixar

A placa de lixar (14) é composta por um tecido autoaderente, para que possa fixar as folhas de lixa de forma simples e rápida por meio de autoaderência.

Sacuda o tecido de fixação autoaderente da placa de lixar (14) antes de colocar a folha de lixa (15), para permitir uma boa aderência.

Alinhar a folha de lixar (15) de um dos lados da placa de lixar (14) e, a seguir, colocar a folha de lixar sobre a placa de lixar e pressionar com firmeza.

Para assegurar uma aspiração de pó ideal, certifique-se de que os orifícios puncionados na folha de lixa coincidem com os furos na placa de lixar.

Para remover a folha de lixa (15) segure-a pela ponta e puxe-a da placa de lixar (14).

Pode usar todas as folhas de lixa, lás de cordeiro para polir e limpar da série Delta 93 mm do programa de acessórios

Bosch.

Acessórios de lixar, como não tecido/feltro de polir, devem ser fixos da mesma forma sobre a placa de lixar.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.

- Assegurar uma boa ventilação do local de trabalho.

- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Ligar a aspiração de pó (ver figura A)

O aspiração de pó (13) só se destina para trabalhos com a placa de lixar (14), em combinação com outras ferramentas de trabalho não serve para nada.

Ligue sempre uma aspiração de pó para lixar.

Para a montagem da aspiração de pó (13) (acessórios) retire a ferramenta de trabalho e o limitador de profundidade (11).

Deslize a aspiração de pó (13) até ao batente por cima do encaixe da ferramenta (8) para cima do colar de aperto da ferramenta elétrica. Rode a aspiração de pó para a posição desejada (não diretamente por baixo da ferramenta elétrica). Feche a alavanca tensora (16) para fixar a aspiração de pó.

Insira o adaptador de aspiração (18) da mangueira de aspiração (19) no bocal de aspiração (17). Ligue a mangueira de aspiração (19) a um aspirador (acessório).

Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Colocação em funcionamento

Ligar/desligar

▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.

Para ligar a luz de trabalho, empurre o interruptor de ligar/desligar (1) para a frente, para que apareça no interruptor

A luz de trabalho melhora a visibilidade do raio de

- Não olhe diretamente para a luz de trabalho, pode ficar encandeado.

Para ligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (1) para a frente, para que apareça no interruptor «I».

Para desligar a ferramenta elétrica e a luz de trabalho, empurre o interruptor de ligar/desligar (1) para trás, para que apareça no interruptor «0».

Nota: Se a ferramenta elétrica se desligar automaticamente devido a bateria descarregada ou sobreaquecida, então desligue a ferramenta elétrica com o interruptor de ligar/desligar (1).

Carregue a bateria ou deixe-a arrefecer antes de voltar a ligar a ferramenta elétrica. Caso contrário, a bateria pode ser danificada.

Pré-selecionar o n.º de oscilações

Com a roda da pré-seleção do número de oscilações (5) pode pré-selecionar o n.º de oscilações necessário mesmo durante o funcionamento.

O n.º de oscilações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.

Ao serrar, cortar e rebarbar materiais duros como p. ex. madeira ou metal, é recomendado o nível de oscilação "6", no caso de materiais macios como p. ex. plástico, o nível de oscilação "4".

Nota: Em determinadas ferramentas de trabalho (por exemplo ferramentas de trabalho de lixar e granulado Riff), o número de oscilações deve ser reduzido para um máximo de 2/3. Um número de oscilações muito elevado aumenta bastante o desgaste das ferramentas de trabalho ou pode causar a falha prematura da ferramenta de trabalho.

Observe as indicações nas ferramentas de trabalho ou na embalagem da ferramenta de trabalho.

Instruções de trabalho

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Espere a ferramenta elétrica parar completamente, antes de depositá-la.

Nota: Não tape a abertura de ventilação (4) da ferramenta elétrica ao trabalhar, uma vez que isso reduz a durabilidade da ferramenta elétrica.

Principio de trabalho

Graças ao acionamento oscilante, o acessório oscila até 20000 vezes por minuto para trás e para a frente. Isso permite um trabalho preciso no espaço mais limitado.

Trabalhe com pressão de contacto reduzida e uniforme, caso contrário, o desempenho do trabalho piora e a ferramenta de trabalho pode bloquear.

Mova a ferramenta elétrica para frente e para trás durante o trabalho para que a ferramenta de trabalho não aqueça demais e não bloqueie.

Serrar

Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe.

Ao serrar materiais macios, respeite as recomendações e disposições legais do fabricante do material.

Só podem ser processados materiais macios como madeira, pladur ou semelhantes no processo de imersão!

36 | Português

Antes de serrar com lâminas de serra HCS madeira, placas de aglomerado de madeira, materiais de construção, etc., verifique se há os corpos estranhos, como por exemplo pregos e parafusos, ou semelhantes. Se necessário remova os corpos estranhos ou use lâminas de serra em bimetal.

Cortar

Nota: Tenha em conta que ao cortar azulejos, as ferramentas de trabalho estão sujeitas a um elevado desgaste numa utilização prolongada.

Lixar

O rendimento de desbaste e o padrão de lixamento são determinados essencialmente através da folha de lixa selecionada, do nível do número de oscilações predefinido e da pressão exercida.

Apenas folhas de lixar impecáveis garantem um excelente rendimento de desbaste e a proteção da ferramenta elétrica.

Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.

Demasiada pressão não resulta num melhor rendimento de desbaste, mas sim num maior desgaste da ferramenta elétrica e da folha de lixa.

Para lixar ângulos, cantos e áreas de difícil acesso também é possível trabalhar apenas com a ponta ou com o canto da placa de lixar.

Ao lixar sobre um ponto só, é possível que a folha de lixa se aqueça fortemente. Reduza o número de oscilações e a pressão e permita que a folha de lixa se arrefeça em intervalos regulares.

Jamais utilizar uma folha de lixa com a qual foi processado metal, para processar outros materiais.

Use apenas acessórios de lixar Bosch originais.

Ligue sempre uma aspiração de pó para lixar.

Raspar

Ao raspar selecione um nível de oscilação elevado.

Trabalhe sobre uma base macia (por exemplo madeira) em ângulos planos e com pouca força de pressão. Caso contrário a espátula poderá cortar a superfície.

Indicador da proteção contra sobrecarga

Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, a número de rotações é reduzido ou a ferramenta desliga-se. No caso de um número de rotações reduzido, a ferramenta elétrica só volta ao número de rotações plenas depois de atingida a temperatura da bateria permitida. Em caso de desligamento automático, desligue a ferramenta elétrica, deixe a bateria arrefecer e depois volte a ligar a ferramenta elétrica.

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de

armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpar a ferramenta de trabalho estriada (acessório) em intervalos regulares com uma escova de arame.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Transporte

As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 36).

Español

Componentes representados

Indicações de segurança

Instruções gerais de segurança para ferramentas elétricas

AVISO

Leia todas as indicações de segurança, instruções, ilustrações

e especificações fornecidas com esta ferramenta

elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todas as advertências e instruções para futura referência.

O termo "ferramenta elétrica" em todos os avisos listados abaixo referem-se a ferramenta alimentada através de seu cordão de alimentação ou a ferramenta operada a bateria (sem cordão).

Segurança da área de trabalho

Mantenha a área de trabalho limpa e bem iluminada. As áreas de trabalho desarrumadas ou escuras podem levar a acidentes.
- Não opere as ferramentas elétricas em atmosferas explosivas, ou seja, na presença de líquidos, gases ou pós inflamáveis. As ferramentas criam faíscas que podem inflamar a poeira ou os vapores.
Mantenha as crianças e outras pessoas afastadas da ferramenta elétrica durante o uso. As distrações podem resultar na perda do controle.

Segurança elétrica

Os plugues da ferramenta devem ser compatíveis com as tomadas. Nunca modifique o plugue. Não use plugues de adaptador com ferramentas aterradas. Os plugues sem modificações aliados a utilização de tomadas compatíveis reduzem o risco de choque elétrico.
Evite o contato do corpo com superfícies aterradas, como tubos, aquecedores, fogões e geladeiras. Há um risco elevado de choque elétrico se seu corpo estiver aterrado.
Mantenha as ferramentas elétricas afastadas da chuva ou umidade. A entrada de água em uma ferramenta elétrica aumenta o risco de choque elétrico.
▶ Não use o cabo para outras finalidades. Jamais use o cabo para transportar, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo afastado do calor, do óleo, de arestas afiadas ou de partes móveis. Os cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para áreas exteriores. O uso de um cabo de extensão apropriado para áreas exteriores reduz o risco de choque elétrico.
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas úmidas, utilizar uma alimentação protegida por um dispositivo de corrente diferencial residual (DR). O uso de um DR reduz o risco de um choque elétrico.

Segurança pessoal

Fique atento, olhe o que está fazendo e use o bom senso ao operar uma ferramenta. Não use uma ferramenta elétrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera uma ferramenta pode resultar em graves ferimento pessoal.
▶ Use equipamento de proteção individual. Use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra poeira, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, usado nas condições adequadas irá reduzir o risco de ferimentos pessoais.
Evite a partida não intencional. Assegure-se de que o interruptor está na posição de desligado antes de conectar o plugue na tomada e/ou bateria, pegar ou carregar a ferramenta. Carregar as ferramentas com o seu dedo no interruptor ou conectar as ferramentas que apresentam interruptor na posição "ligado", são convites a acidentes.
▶ Remova qualquer ferramenta ou chave de ajuste antes de ligar a ferramenta elétrica. Uma ferramenta ou chave ainda ligada a uma parte rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.

▶ Use vestuário apropriado. Não use roupa larga nem joias. Mantenha seus cabelos e roupas afastados de partes móveis. As roupas largas, joias ou cabelos longos podem ser agarrados por partes móveis.
Se for possível montar dispositivos de aspiração ou de coleta, assegure-se de que são conectados e usados corretamente. O uso de um dispositivo de coleta de poeira pode reduzir os riscos associados a poeiras.
▶ Não deixe que a familiaridade resultante do uso frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

Uso e manuseio cuidadoso da ferramenta elétrica

▶ Não sobrecarregue a ferramenta elétrica. Use a ferramenta elétrica correta para a sua aplicação. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência para a qual foi projetada.
▶ Não use a ferramenta elétrica se o interruptor estiver defeituoso. Qualquer ferramenta elétrica que não pode mais ser controlada com o interruptor é perigosa e deve ser reparada.
▶ Desconecte o plugue da alimentação e/ou remova a bateria, se removível, da ferramenta elétrica antes de efetuar ajustes, trocar acessórios ou guardar as ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de se ligar a ferramenta acidentalmente.
▶ Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças e não permita que as pessoas que não estejam familiarizadas com a ferramenta elétrica ou com essas instruções usem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de usuários não treinados.
Trate as ferramentas elétricas e acessórios com cuidado. Cheque o desalinhamento ou coesão das partes móveis, rachaduras e qualquer outra condição que possa afetar a operação da ferramenta. Se houver danos, repare a ferramenta elétrica antes do uso. Muitos acidentes são causados por ferramentas elétricas com manutenção inadequada.
Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte cuidadosamente mantidas e com arestas de corte afiadas emperram com menos frequência e são mais fáceis de controlar.
▶ Use a ferramenta elétrica, acessórios, bits etc. de acordo com essas instruções, considerando as condições de trabalho e o trabalho a executar. O uso da ferramenta elétrica em tarefas diferentes das previstas poderá resultar em uma situação perigosa.
Mantenha as empunhadeiras e as superfícies de agarrar secas, limpas e livres de óleo e graxa. As empunhadeiras e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e uso cuidadoso da ferramenta com bateria

▶ Recarregar somente com o carregador especificado pelo fabricante. Um carregador que é adequado para um tipo de bateria pode gerar risco de fogo quando utilizado com outro tipo de bateria.
▶ Use as ferramentas somente com as baterias especificamente designadas. O uso de outro tipo de bateria pode gerar risco de ferimento e fogo.
▶ Quando a bateria não estiver em uso, mantenha-o afastado de objetos metálicos como clips, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que podem fazer a ligação de um terminal com o outro. O curto-circuito dos terminais da bateria pode gerar queimaduras ou fogo.
Sob condições abusivas, líquidos podem vazar ser expelidos pela bateria; evite o contato. Se o contato acidental ocorrer, lave com água. Se o líquido entrar em contato com os olhos, consulte um médico. Líquido expelido pela bateria podem causar irritação ou queimaduras.
- Não use uma bateria ou uma ferramenta danificada ou modificada. As baterias danificadas ou modificadas exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de ferimentos.
- Não exponha a bateria ou a ferramenta ao fogo ou temperaturas excessivas. A exposição ao fogo ou a temperaturas acima de 130°C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue a bateria ou a ferramenta fora da faixa de temperatura especificada nas instruções. O carregamento inadequado ou a temperaturas fora da faixa especificada pode danificar a bateria e aumentar o risco de incêndio.

Serviço

▶ Somente permita que a sua ferramenta elétrica seja reparada por pessoal qualificado e usando peças de reposição originais. Só dessa forma é assegurada a segurança da ferramenta elétrica.
Jamais tente reparar baterias danificadas. O reparo de baterias deve ser somente realizado pelo fabricante ou por prestadores de serviços autorizados.

Indicações de segurança para o Multi-Cutter

▶ Segure a ferramenta elétrica pelas superfícies de manuseio isoladas, ao realizar uma operação onde o acessório de corte pode entrar em contato com a fiação oculta. O contato do acessório de corte com um fio "vivo" pode tornar "vivas" as partes metálicas expostas da ferramenta elétrica, podendo resultar em choque elétrico para o operador.
▶ Use grampos ou outra forma prática para fixar e suportar a peça de trabalho em uma plataforma estável. Segurar a peça de trabalho com a mão ou contra seu corpo, deixa a peça instável e pode perder o controle.

50 | Português do Brasil

Utilize a ferramenta elétrica somente para lixamento a seco. A infiltração de água em uma ferramenta elétrica aumenta o risco de um choque elétrico.
▶ Atenção perigo de incêndio! Evite um sobreaquecimento do material de lixado e da lixadeira. Esvazie sempre o reservatório de pó antes de iniciar o trabalho. O pó de lixa no saco coletor do pó, no microfiltro, no saco de papel (ou no saco do filtro ou no filtro do aspirador) pode incendiar-se sob circunstâncias desfavoráveis como faíscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias químicas e o material de lixar está quente após longo período de trabalho.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado debaixo. Há perigo de lesões no caso de contato com a lâmina de serra.
Limpe regularmente as aberturas de ventilação de sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar a explosões. A penetração em um cano de água causa danos materiais.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica se deixa conduzir de forma segura com as duas mãos.
▶ Use luvas de proteção para trocar as ferramentas acopláveis. As ferramentas acopláveis ficam quentes em caso de utilização prolongada.
- Não raspe materiais úmidos (p.ex. papel de parede), nem sobre bases úmidas. A infiltração de água em uma ferramenta elétrica aumenta o risco de um choque elétrico.
Não trata a superfície a trabalhar com líquidos que contêm solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos.
▶ Tenha muito cuidado ao usar a espátula e a lâmina. As ferramentas são bem afiadas e há perigo de lesões.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. Os vapores podem irritar as vias respiratórias.
▶ Não abra a bateria. Existe perigo de curto-circuito.
A bateria pode ser danificada com objetos pontiagudos como p. ex. prego ou chave de parafusos ou devido à influência de força externa. Pode ocorrer um curto-circuito interno e a bateria pode arder, deitar fumo, explodir ou sobreaquecer.

- Usar a bateria apenas em produtos do fabricante. Só assim é que a bateria fica protegida contra sobrecarga perigosa.

Proteja a bateria do calor, p. ex. radiação solar permanente, fogo, sujeira, água e umidade. Há risco de explosão ou de um curto-circuito.

Descrição do produto e especificações

Ler todas as indicações de segurança e instruções. O desrespeito das advertências e das instruções de segurança apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Respeite as ilustrações na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica se destina a serrar e cortar derivados de madeira, plástico, gesso, metais não ferrosos e elementos de fixação (p. ex. pregos não temperados, grampos). É igualmente apropriada para processar ladrilhos macios, bem como para lixar a seco e raspar pequenas superfícies. É especialmente apropriada para trabalhos rentes à borda e à face. A ferramenta elétrica só pode ser operada com acessórios Bosch.

Componentes ilustrados

A numeração dos componentes ilustrados se refere à representação da ferramenta elétrica na página de esquemas.

(1) Interruptor de ligar/desligar
(2) Bateria ^a)
(3) Botão de destravamento da bateria ^a)
(4) Aberturas de ventilação
(5) Seletor da pré-seleção do número de oscilações
(6) Punho (superfície do punho isolada)
(7) Alavanca SDS para desbloquear a ferramenta
(8) Porta-ferramentas
(9) Luz de trabalho
(10) Alavanca tensora do batente de profundidade ^4
(11) Limitador de profundidade ^a)
(12) Lâmina de serra de imersão ^4
(13) Aspiração de pó ^a)
(14) Placa de lixar ^a)
(15) Disco de lixar ^a)
(16) Alavanca tensora da aspiração de pó ^a)
(17) Bocal de aspiração ^a)
(18) Adaptador de aspiração ^a)

(19) Mangueira de aspiração ^a)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento. Todos os acessórios se encontram em nosso catálogo de acessórios.

Dados técnicos

Multi-Cutter a bateria GOP 185-LI
Número de produto	3 601 HG2 0..
Tensão nominal V= 18
No de rotações em vazio no rpm 10000-20000
Ângulo de oscilação esq./dir. ° 1,7
Peso conforme EPTA-Procedure 01:2014	kg 1,5-2,6 A)
Temperatura ambiente recomendada ao carregar	°C 0 ... +35
Temperatura ambiente admissível durante o funcionamento B) e durante o armazenamento	°C -20 ... +50
Baterias recomendadas GBA 18V...	ProCORE18V...
Carregadores recomendados GAL 18...	GAX 18...GAL 36...

A) depende da bateria utilizada
B) potência limitada a temperaturas < 0 °C

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-4.

O nível de pressão acústica avaliado A da ferramenta elétrica é normalmente 80 dB(A). Incerteza K = 3 dB. O nível de ruído durante os trabalhos pode ultrapassar os valores indicados. Utilizar proteção auditiva!

Valores totais de vibração a _h (soma vetorial nas três direções) e incerteza K determinada em função da EN 62841-2-4:

Lixar: a_n=3,4 m/s^2, K=1,5 m/s^2 ,
Serrar com lâmina de serra de imersão: a_n=2,9 m/s^2, K=1,5 m/s^2 ,
Serrar com lâmina de serra de segmentos: a_n=3 m/s^2, K=1,5 m/s^2 .

Os níveis de vibrações indicados nestas instruções e o valor de emissão de ruído foram medidos de acordo com um método de medição padronizado e podem ser usados para comparar ferramentas elétricas entre si. Também são adequados para uma avaliação preliminar das emissões de vibrações e ruído.

Os níveis de vibrações indicados e o valor de emissão de ruído representam as principais aplicações da ferramenta elétrica. No entanto, se a ferramenta elétrica for usada para outras aplicações, com diferentes acessórios acopláveis ou com manutenção insuficiente, os níveis de vibrações e o valor de emissão de ruído podem ser diferentes. Isso pode

aumentar significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Para uma estimativa precisa das emissões de vibrações e ruído, também devem ser considerados os momentos em que a ferramenta está desligada ou em funcionamento, mas não está realmente em uso. Isso pode reduzir significativamente as emissões de vibrações e ruído durante todo o período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: a manutenção das ferramentas elétricas e dos acessórios acopláveis, luvas durante o trabalho e a organização dos processos de trabalho.

Bateria

A Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no material a fornecer da sua ferramenta elétrica.

Carregar a bateria

Utilize somente os carregadores indicados nos dados técnicos. Somente estes carregadores são adequados para a bateria de íons de lítio utilizada na sua ferramenta elétrica.

Nota: as baterias de lítio são fornecidas parcialmente carregadas devido aos regulamentos internacionais relativos ao transporte. Para assegurar a capacidade máxima da bateria, carregue completamente a bateria antes da primeira utilização.

Colocar a bateria

Empurre a bateria para o respectivo alojamento até que a bateria esteja engatada.

Remover a bateria

Para retirar a bateria, pressione o botão de destravamento e retire a bateria para fora. Ao fazê-lo, não aplique força.

A bateria dispõe de 2 níveis de bloqueio para evitar que a bateria caia se for pressionado acidentalmente o botão de destravamento da bateria. Enquanto a bateria estiver na ferramenta elétrica, ele será mantido em posição por meio de uma mola.

Indicador do nível de carga da bateria

Os LEDs verdes do indicador do nível de carga da bateria mostram o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Pressione a tecla para o indicador do nível de carga ou para exibir o nível de carga. Isto também é possível com a bateria removida.

Se depois de pressionar a tecla para o indicador do nível de carga não acender nenhum LED, a bateria tem defeito ou tem de ser substituída.

52 | Português do Brasil

Indicações para o manuseio ideal da bateria

Proteja a bateria de umidade e água.

Armazene a bateria apenas numa faixa de temperatura de -20 °C até 50 °C. Não deixe a bateria p. ex. dentro de um veículo no verão.

Limpe ocasionalmente as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Uma autonomia consideravelmente inferior após um carregamento, indica que a bateria está gasta e tem de ser substituída.

Observar a indicação sobre a eliminação de forma ecológica.

Montagem

▶ Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

Troca de ferramenta

▶ Use luvas de proteção ao trocar a ferramenta. Existe risco de ferimentos no caso de contato com as ferramentas de trabalho.

Seleccionar o acessório acoplável

Tenha em atenção as ferramentas de trabalho previstas para a sua ferramenta elétrica.

Acessório acoplável GOP 185-LI

STARLOCK		√
STARLOCK PLUS		√
STARLOCK MAX		×

A tabela seguinte mostra exemplos de ferramentas de trabalho. Encontra mais ferramentas de trabalho no vasto programa de acessórios Bosch.

Acessório acoplável Material Aplicação

Acessório acoplável Material Aplicação
	32 × 50 mm para madeira e metal	metal não ferroso e perfis de pequenas dimensões
	PAIZ 32 APBStarlockPlusLâmina de serra de imersão em bimetal32 × 60 mm para madeira e metal	Compósitos de madeira e metais não ferrosos macios, pregos e parafusos não temperados, tubos de metal não ferroso e perfis de pequenas dimensões	Cortes de imersão rápidos e profundos em madeira, derivados de madeira abrasivos e plásticos, trabalhos sem danos graças à aresta de corte redonda (Curved-Tec); exemplo: corte rápido de tubos não ferrosos e perfis de pequenas dimensões, corte fácil de pregos e parafusos não temperados e perfis de aço de pequenas dimensões
	AIZ 32 BSPB/AIZ 32 BSPIBStarlockLâmina de serra de imersão em bimetal32 × 50 mm para madeira dura	Madeira dura, placas revestidas	Cortes de seccionamento e de imersão sem danos em placas revestidas ou madeira dura graças à aresta de corte redonda (Curved-Tec), com dentes japoneses especialmente indicada para madeira dura; exemplo: montagem de janelas de sótão, entalhes para tomadas
	AIZ 32 AT/AIZ 32 AITStarlockLâmina de serra de imersão em carboneto32 × 40 mm para metal	Metais ferrosos duros, materiais muito abrasivos, fibra de vidro, placa de gesso, placas de fibra ligadas com cimento, pregos e parafusos não temperados	Serrar materiais muito abrasivos ou metais ferrosos duros; longa vida útil graças à BOSCH Carbide Technology (tecnologia de carboneto); exemplo: cortar painéis frontais de cozinha, cortar facilmente parafusos temperados e aço inoxidável
	AIZ 32 APT/AIZ 32 APITStarlockLâmina de serra de imersão em carboneto32 × 40 mm para multimaterial	Chapas de metal ferrosos duras, epóxi, placas de pladur, plásticos reforçados com fibra de vidro, compósitos reforçados com fibra, placas de fibra de cimento	Cortes de seccionamento e de imersão sem danos em chapa de metal graças à aresta de corte redonda (Curved-Tec); longa vida útil graças à BOSCH Carbide Technology; exemplo: serrar chapas de metal, cortar parafusos em caixilhos de janelas
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusLâmina de serra de imersão em carboneto45 × 50 mm para metal	Metais ferrosos duros, materiais muito abrasivos, fibra de vidro, placa de gesso, placas de fibra ligadas com cimento, pregos e parafusos não temperados	Lâmina de serra larga para serrar materiais muito abrasivos ou metais ferrosos duros; longa vida útil graças à BOSCH Carbide Technology (tecnologia de carboneto); exemplo: cortar painéis frontais de cozinha, cortar facilmente parafusos temperados e aço inoxidável
	PAII 52 APT/PAII 52 APITStarlockPlusLâmina de serra de imersão em carboneto52 × 50 mm para multimaterial	Chapas de metal ferrosos duras, epóxi, placas de pladur, plásticos reforçados com fibra de vidro, compósitos reforçados com fibra, placas de fibra de cimento	Lâmina de serra comprida para cortes de seccionamento e de imersão sem danos em chapa de metal graças à aresta de corte redonda (Curved-Tec); longa vida útil graças à BOSCH Carbide Technology; exemplo: cortar chapas de metal, cortar parafusos em caixilhos de janelas
	AYZ 53 BPBStarlockLâmina de serra de imersão53 × 40 mm para multimaterial	Placas de pladur, placas de aglomerado de madeira, material tipo "sandwich", madeira	Otimizada para cortes de imersão com corte de seccionamento mais longo a seguir; a forma Dual-Tec assegura um corte limpo e completo tanto nas arestas como também durante um corte de seccionamento mais longo;

54 | Português do Brasil

Acessório acoplável Material Aplicação
			exemplo: entalhes para tomadas em placas de pladur e paredes de madeira
	AII 65 APB/AII 65 APIBStarlockLâmina de serra de imersão em bimetal 65 × 40 mm para madeira e metal	Madeira macia, madeira dura, placas folheadas, placas com revestimento sintético, pregos e parafusos não endurecidos	Cortes de seccionamento e de imersão sem danos graças à aresta de corte redonda (Curved-Tec) em placas revestidas e madeira dura; exemplo: encurtar batentes das portas, entalhes em laminados para prateleiras ou móveis encastrados, cortar à face através de pregos e parafusos não temperados
	ACZ 85 EB/ACZ 85 EIBStarlockLâmina de serra de segmentos em bimetal 85 mm de diâmetro para madeira e metal	Derivados de madeira , plástico, metais não ferrosos macios	Cortes de seccionamento e de imersão;também para serrar rente à borda e áreas de difícil acesso; exemplo: encurtar rodapés e batentes das portas já instalados, fazer cortes de imersão ao adaptar os painéis de piso
	ACZ 100 SWBStarlockLâmina serrilhada de segmentos em bimetal 100 mm de diâmetro para multimaterial	Material de isolamento, placas de isolamento, painéis de piso, placas de isolamento acústico, papelão, tapetes, borracha, couro	Corte preciso de materiais macios; exemplo: cortar placas de isolamento, cortar no comprimento certo e à face material de isolamento saliente
	ACZ 105 ETStarlockLâmina de serra de segmentos de carboneto 105 mm de diâmetro para multimaterial	Placas de fibra de cimento, juntas de ladrilhos, tijolo, plásticos reforçados a fibra de vidro, laminados	Cortes de seccionamento e de imersão; também para serrar rente à borda, em áreas de difícil acesso; longa vida útil graças à BOSCH Carbide Technology; exemplo: encurtar rodapés ou caixilhos de portas já instalados, fresar dutos de cabos para tijolo, cortar juntas de ladrilhos de forma rápida e sem poeira, cortar painéis de fibra de vidro para encaixes, trabalhos de montagem em laminado; disponível a partir do meio 2021
	ACZ 70 RT5StarlockLâmina de serra de segmentos de granulado de carboneto 70 mm para argamassa e materiais abrasivos	Juntas finas de ladrilhos, concreto aerado, tijolo macio, placa de fibra de cimento, plásticos reforçados com fibra de vidro, epóxi	Cortar e seccionar com lâmina especialmente fina (1,6 mm) na área rente à borda, em cantos ou em áreas de difícil acesso, vida útil mais longa graças ao granulado de carboneto; exemplo: remover juntas entre azulejos para trabalhos de reparação, cortar entalhes em ladrilhos;também disponível na versão para juntas normais: ACZ 85 RT3
	ACZ 85 RD4StarlockLâmina de serra de segmentos de granulado de diamante 85 mm de diâmetro para argamassa e materiais abrasivos	Juntas de cimento, ladrilhos macios, plásticos reforçados a fibra de vidro, epóxi, placas de pladur anti-fogo	Cortar e seccionar na área rente à borda, em cantos ou em áreas de difícil acesso, vida útil mais longa graças ao granulado de diamante; exemplo: remover juntas entre azulejos para trabalhos de reparação, cortar entalhes em ladrilhos;também disponível na versão de granulado de carboneto: ACZ 85 RT3 para juntas normais, ACZ 70 RT5 para fugas finas
	AVZ 70 RT4StarlockRemovedor de argamassa de granulado de	Argamassa, juntas, resina epóxi, plásticos reforçados a fibra de vidro, materiais abrasivos	Fresagem e corte de materiais de juntas e azulejos, bem como raspagem e lixar em bases duras; longa vida útil graças à BOSCH Carbide Technology; exemplo: remover cola para azulejos e argamassa para juntas

1 609 92A 8AZ | (12.12.2022) Bosch Power Tools

Acessório acoplável Material Aplicação
	carboneto 70 mm de largura
	AVZ 90 RT2StarlockPlaca Delta de granulado de carboneto 90 mm de largura para argamassa e materiais abrasivos	Argamassa, restos de concreto, madeira, materiais abrasivos, tinta	Raspagem e lixar em bases duras; exemplo: remover argamassa ou cola para azulejos (p. ex. ao substituir ladrilhos danificados), remover restos de cola para tapetes, remover restos de tinta; disponível nos tamanhos de grão 20 (RT2), 40 (RT4), 60 (RT6) ou 100 (RT10)
	AVZ 93 GStarlockPlaca de lixar93 mm de largura para folhas de lixa da série Delta de 93 mm	dependendo da folha de lixa	Lixar nas bordas, em cantos ou em áreas de difícil acesso; dependendo da folha de lixa, p.ex. para lixar madeira, tinta, verniz, pedra;lã de cordeiro para limpar e texturar madeira, desenferrujar metal e polir vernizes, feltro de polir para o polimento prévio
	AUZ 70 GStarlockLixadeira de perfil de 70 mm de largura para folhas de lixa70 × 125 mm	Madeira, tubos/perfis, tinta, vernizes, betume de enchimento, metal	Lixamento confortável e eficiente de perfis e superfícies de material arredondadas e irregulares até um diâmetro de 55 mm;folhas de lixa para lixar madeira, tubos/perfis, vernizes, betume de enchimento e metal
	AVZ 32 RT4StarlockDedo de lixar de granulado de carboneto 32 × 50 mm para madeira e tinta	Madeira, tinta Lixar madeira	ou tinta em locais de difícil acesso sem folha de lixa; longa vida útil graças à BOSCH Carbide Technology;exemplo: lixar tinta entre lamelas de persianas, lixar piso de madeira nos cantos;disponível nos tamanhos de grão 40 (RT4) e 100 (RT10)
	AIZ 28 SCStarlockCortador de juntas universal HCS28 × 40 mm	Juntas de dilatação, massa de vidraceiro, materiais isolantes (lã de rocha)	Cortar materiais macios; exemplo: cortar juntas de dilatação de silicone ou massa de vidraceiro
	ASZ 32 SCStarlockLâmina de corte puxado HCS24 mm de largura, lâmina de corte empurrado HCS11 mm de largura	Papelão alcatroado (feltro para telhados), tapetes, relva artificial, caixas de cartão, piso em PVC	Corte rápido e preciso de materiais macios e materiais abrasivos flexíveis; exemplo: cortar tapetes, caixas de cartão, piso em PVC, entalhes em papelão alcatroado, etc.
	ATZ 52 SCStarlockEspátula 52 mm, rígida	Tapetes, argamassa, concreto, cola para azulejos	Raspar em bases duras; exemplo: remover argamassa, cola para azulejos, restos de concreto e de cola para tapetes; disponível como espátula flexível ATZ 52 SFC (cola para tapetes/restos de tinta macios)

Montar/trocar ferramenta de trabalho

Retire, se necessário, um acessório acoplável já montado. Para o efeito, abra a alavanca SDS (7) até ao batente. O acessório acoplável é descartado.

Coloque o acessório acoplável desejado (p. ex. lâmina de serra de imersão (12)) no encaixe para o acessório (8), de modo que a curvatura em S aponte para baixo (ver figura na página de esquemas, inscrição do acessório acoplável legível a partir de cima).

56 | Português do Brasil

Coloque o acessório acoplável em uma posição favorável para o respectivo trabalho. São possíveis doze posições deslocadas em 30°.

Pressione o acessório acoplável nos mordentes do encaixe para o acessório na posição desejada, até que ele seja automaticamente bloqueado.

Controle o assento firme do acessório acoplável. Os acessórios acopláveis que estejam fixos incorretamente ou de uma forma não segura, podem se soltar durante o funcionamento e colocá-lo em perigo.

Montar e ajustar o batente de profundidade

O batente de profundidade (11) pode ser utilizado com lâminas de serra de segmentos e de imersão durante o trabalho.

Retire, se necessário, um acessório acoplável já montado. Empurre o batente de profundidade (11) na posição de trabalho desejada até ao batente sobre o encaixe para o acessório (8) para o colar de aperto da ferramenta elétrica. Deixe o batente de profundidade engatar. São possíveis doze posições deslocadas em 30°.

Ajuste a profundidade de trabalho desejada. Feche a alavanca tensora (10) do batente de profundidade, para fixar o batente de profundidade.

Seleção da folha de lixar

Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície:

Folha de lixar Material Aplicação Grão

best ▲Wood	- Todos os derivados de madeira (p. ex. madeira dura, madeira macia, placas de aglomerado de madeira, placas de construção) - Materiais de metal	Para lixamento prévio, p. ex. de vigas e tábuas ásperas e grosseiros 40 grosseiras	60
		Para alisamento e para nivelar pequenas irregularidades limpeza 80	100
			120
		Para o acabamento e para lixamento fino de madeiras fino 180	240
			320
			400
best ▲Paint	- Cor - Verniz - Enchedor - Espátula	Para lixar tinta grosseiro 40	60
		Para lixar tinta primária (p. ex. remover pinceladas, gotas de tinta e escorrimento de tinta)	limpeza 80
			100
			120
		Para o acabamento final de primeiras demãos antes de envernizar	fino 180
			240
			320
			400

Colocar/trocar a folha de lixa na placa de lixar

A placa de lixar (14) está equipada com um velcro, para que possa fixar as folhas de lixa de forma rápida e simples com o mesmo.

Bata o velcro da placa de lixar (14) antes de colocar a folha de lixa (15), para permitir uma aderência perfeita.

Coloque a folha de lixa (15) à face em um dos lados da placa de lixar (14), deposite de seguida a folha de lixa na placa de lixar e pressione-a bem.

Para garantir uma aspiração de pó ideal, verifique se as punções na folha de lixa coincidem com os furos na placa de lixar.

Para retirar a folha de lixa (15) agarre-a por uma ponta e retire-a da placa de lixar (14).

Pode utilizar todas as folhas de lixa, lás de cordeiro para polir e limpar da série Delta de 93 mm do programa de acessórios Bosch.

Os acessórios de lixar, como velcro/feltro de polir, são fixados do mesmo modo na placa de lixar.

Aspiração de pó/de aparas

Pós de materiais, como por exemplo, tintas que contêm chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato com o pó ou sua inalação pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contem amianto só deve ser processado por pessoal especializado.

- Se possível, deverá utilizar uma aspiração de pó.

- Assegurar uma boa ventilação do local de trabalho.

- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretrizes, vigentes no seu país, relativas aos materiais a serem trabalhados.

Evitar acúmulos de pó no local de trabalho. Pós podem se inflamar levemente.

Conectar a aspiração de pó (ver figura A)

A aspiração de pó (13) se destina apenas a trabalhos com a placa de lixar (14), em combinação com outras acessórios não tem qualquer utilidade.

Conecte sempre uma aspiração de pó para lixar.

Para montar a aspiração de pó (13) (acessório), retire o acessório acoplável e o batente de profundidade (11).

Empurre a aspiração de pó (13) até ao batente sobre o encaixe para o acessório (8) para o colar de aperto da ferramenta elétrica. Rode a aspiração de pó para a posição desejada (não diretamente sob a ferramenta elétrica). Feche a alavanca tensora (16), para fixar a aspiração de pó.

Encaixe o adaptador de aspiração (18) da mangueira de aspiração (19) no bocal de aspiração (17). Una a mangueira de aspiração (19) com um aspirador (acessório).

Uma vista geral das conexões a diversos aspiradores de pó encontra-se no final destas instruções de serviço.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial caso o pó seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Colocando em funcionamento

Ligar e desligar

▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.

Para ligar a luz de trabalho, empurre o interruptor de ligar/desligar (1) para a frente, de modo a que apareça no interruptor. A luz de trabalho melhora a visibilidade do raio de ação.

- Não olhar diretamente para a luz de trabalho pois poderá ser ofuscado pela luz.

Para ligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (1) para a frente, de modo a que apareça "I" no interruptor.

Para desligar a ferramenta elétrica e a luz de trabalho, empurre o interruptor de ligar/desligar (1) para trás, de modo a que apareça "0" no interruptor.

Nota: Se a ferramenta elétrica se desligar automaticamente porque a bateria está descarregada ou superaquecida, desligue a ferramenta elétrica com o interruptor de ligar/desligar (1).

Carregue a bateria ou deixe a mesma esfriar antes de voltar a ligar a ferramenta elétrica. Caso contrário pode danificar a bateria.

Pré-selecionar a frequência

Com a roda da pré-seleção de frequência (5) pode pré- selecionar a frequência necessária também durante o funcionamento.

O n° de oscilações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Para serrar, cortar e lixar materiais mais duros, como p. ex. madeira ou metal, é recomendado o nível de frequência "6", no caso de materiais mais macios, como p. ex. plástico, o nível de frequência "4".

Nota: Em determinadas ferramentas de trabalho (por exemplo ferramentas de trabalho de lixar e granulado Riff), o número de oscilações deve ser reduzido para um máximo de 2/3. Um número de oscilações muito elevado aumenta bastante o desgaste das ferramentas de trabalho ou pode causar a falha prematura da ferramenta de trabalho.

Observe as indicações nas ferramentas de trabalho ou na embalagem da ferramenta de trabalho.

Indicações de trabalho

▶ Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

Espere a ferramenta elétrica parar completamente, antes de depositá-la.

Nota: Mantenha as aberturas de ventilação (4) da ferramenta elétrica abertas durante o trabalho, caso contrário a vida útil da ferramenta elétrica será reduzida.

Devido ao acionamento oscilatório, o acessório acoplável oscila até 20000 vezes por minuto de um lado para o outro. Tal permite um trabalho preciso em espaços bastante reduzidos.

Trabalhe com uma força de pressão reduzida e uniforme, caso contrário, o rendimento de trabalha piora e o acessório acoplável pode bloquear.

Durante o trabalho movimento a ferramenta elétrica de um lado para o outro, para que o acessório acoplável não aqueça demasiado e não bloqueie.

Serrar

▶ Use apenas lâminas de serra em bom estado, não danificadas. As lâminas de serra dobradas ou cegas podem partir-se e influenciar negativamente o corte ou causar um contragolpe.

Ao serrar materiais de construção leves respeite as disposições legais e as recomendações do fabricante do material.

58 | Português do Brasil

No processo de serrar por imersão só devem ser processados materiais macios, como por exemplo madeira ou gesso encartonado!

Antes de serrar madeira, placas de aglomerado de madeira, materiais de construção, etc., com as lâminas de serra HCS, verifique se existem corpos estranhos, tais como pregos, parafusos, ou semelhantes. Se necessário, remova os corpos estranhos ou utilize lâminas de serra em bimetal.

Cortar

Nota: Ao cortar azulejos, tenha em atenção que o acessório acoplável está sujeito a um elevado desgaste no caso de uma utilização mais prolongada.

Retificar

A capacidade de desbaste e o padrão de lixamento são determinados essencialmente pela seleção da folha de lixa, pelo nível de frequência pré-selecionado e pela força de pressão.

Somente folhas de lixa em boas condições garantem um bom rendimento de desbaste e protegem a ferramenta elétrica.

Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.

Um aumento excessivo da força de pressão não origina um maior rendimento de desbaste, mas sim a um maior desgaste da ferramenta elétrica e da folha de lixa.

Para lixar no ponto exato em cantos, arestas e áreas de difícil acesso, também pode trabalhar apenas com a ponta ou com uma aresta da placa de lixar.

A folha de lixa pode aquecer bastante no lixamento pontual. Reduza a frequência e a força de pressão, e deixe a folha de lixa arrefecer regularmente.

Jamais utilizar uma folha de lixar, com a qual foi processado metal, para processar outros materiais.

Use apenas acessórios de lixa originais Bosch.

Conecte sempre uma aspiração de pó para lixar.

Raspar

Selecione um nível de frequência elevado para raspar.

Em base macia (p. ex. madeira) trabalhe em ângulo plano e com força de pressão reduzida. Caso contrário, a espátula pode cortar a base.

Proteção contra sobrecarga em função da temperatura

Com uma utilização adequada a ferramenta elétrica não aquece. Com uma carga demasiado alta ou ao sair da gama de temperaturas de bateria, o número de rotações é reduzido ou a ferramenta elétrica se desliga. Com um número de rotações reduzido, a ferramenta elétrica só volta a funcionar com o número de rotações total quando atingir a temperatura da bateria permitida ou se a carga for reduzida. No desligamento automático, desligue a ferramenta elétrica, deixe a bateria arrefecer e ligue novamente a ferramenta elétrica.

Manutenção e serviço

Manutenção e limpeza

▶ Retire a bateria da ferramenta elétrica antes de qualquer trabalho na ferramenta elétrica (p. ex. manutenção, troca de acessório, etc.), assim como para transporte e armazenamento da mesma. Em caso de acionamento inadvertido do interruptor de ligar/desligar existe perigo de ferimentos.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpe regularmente os acessórios acopláveis de granulado Riff (acessório) com uma catrabucha de arame.

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes também em:

www.bosch-pt.com

A nossa equipe de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique em todas as questões ou encomendas de peças sobressalentes impreterivelmente a referência de 10 dígitos de acordo com a placa de características do produto.

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte

13065-900, CP 1195

Campinas, São Paulo

Tel.: [phone]

www.bosch.com.br/contato

Encontre outros endereços da assistência técnica em:

As baterias de lítio recomendadas estão em conformidade com os requisitos da regulamentação do transporte de mercadorias perigosas. Os acumuladores podem ser transportados pelo utilizador, nas vias públicas, sem mais nenhuma obrigação.

No caso de envio através de terceiros(p. ex.: transporte aéreo ou transitário) é necessário respeitar os requisitos especiais para a embalagem e identificação. Neste caso, para a preparação da embalagem é necessário consultar um perito no transporte de mercadorias perigosas.

Só enviar baterias se a carcaça não estiver danificada. Colar contatos abertos e embalar o bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretrizes nacionais suplementares.

Descarte

Ferramentas elétricas, baterias, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Não descarte as ferramentas elétricas e as baterias/pilhas no lixo doméstico!

Baterias/pilhas:

Lítio:

Por favor, observe as instruções na seção de transporte (ver "Transporte", Página 58).

中文

安全规章

电动工具通用安全警告

警告！
