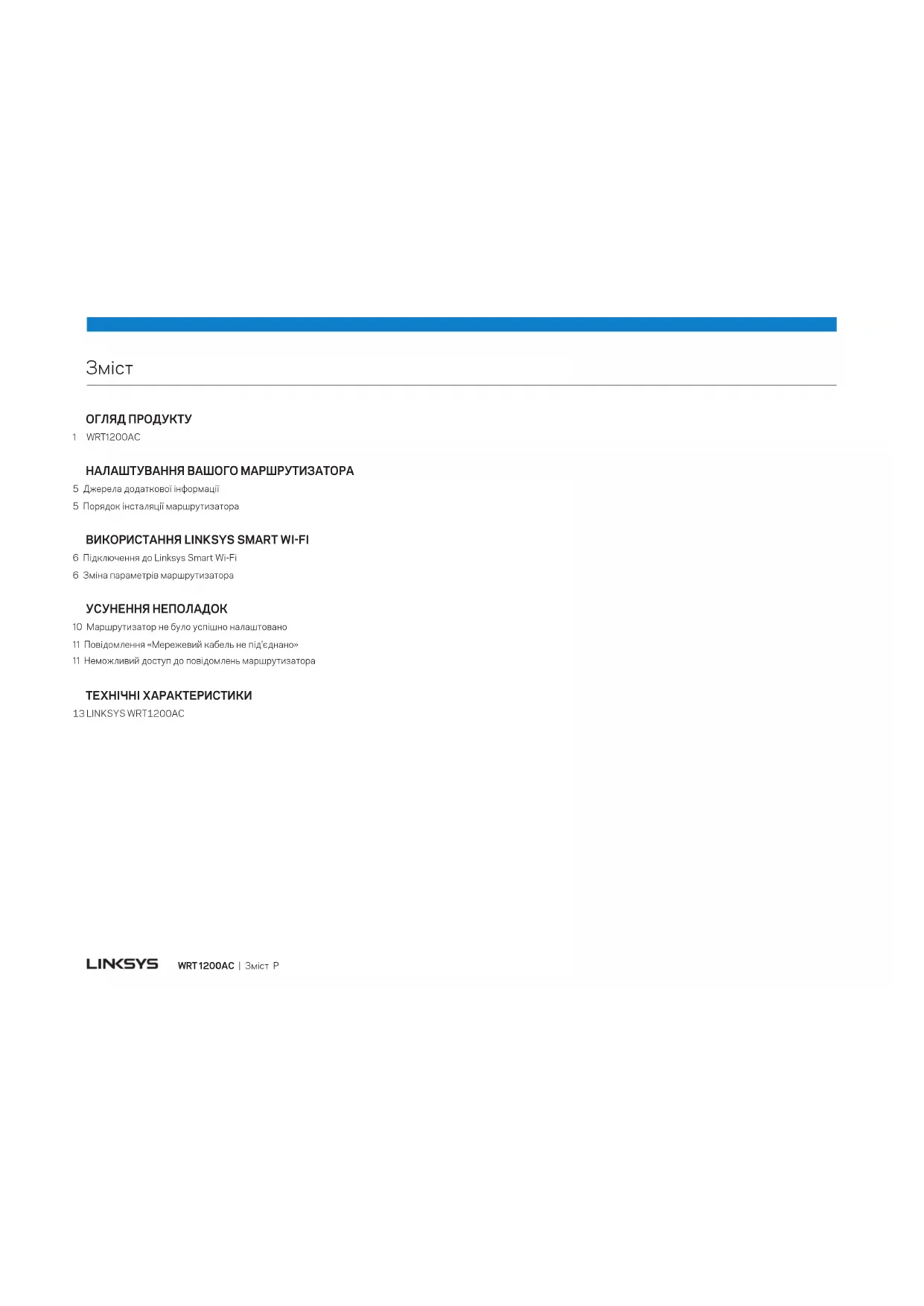

МАРШРУТИЗАТОР Wi‑Fi 1200AC КЕРІВНИЦТВО КОРИСТУВАЧАWRT 1200AC | Зміст P ОГЛЯД ПРОДУКТУ WRT200AC НАЛАШТУВАННЯ ВАШОГО МАРШРУТИЗАТОРА 5 Джерела додаткової інформації 5 Порядок інсталяції маршрутизатора

ВИКОРИСТАННЯ LINKSYS SMART WI-FI

6 Підключення до Linksys Smart Wi-Fi 6 Зміна параметрів маршрутизатора УСУНЕННЯ НЕПОЛАДОК 0 Маршрутизатор не було успішно налаштовано Повідомлення «Мережевий кабель не під'єднано» Неможливий доступ до повідомлень маршрутизатора ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ЗмістОгляд продукту WRT 1200AC | Огляд продукту 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel ІНДИКАТОРИ ПЕРЕДНЬОЇ ПАНЕЛІ (Білий) Світлодіодний індикатор живлення постійно світиться білим кольором, коли маршрутизатор увімкнений. Він мигатиме, коли маршрутизатор буде в режимі самодіагностики під час кожного завантаження.

(Білий/жовтий) Світлодіодний індикатор підключення до Інтернету постійно світиться білим кольором при підключенні до Інтернету. Він мигає білим кольором тоді, коли маршрутизатор встановлює підключення. Якщо індикатор постійно світиться жовтим кольором, це свідчить про те, що підключення втрачено внаслідок проблем з конфігурацією. Коли індикатор мигає жовтим кольором, це вказує на відсутність підключення внаслідок проблем апаратного забезпечення. 2,4 ГГц (Білий) Світлодіод бездротового з'єднання постійно світиться білим кольором, коли один або декілька клієнтів підключено до мережі 2,4 ГГц. Якщо світлодіодний індикатор мигає білим кольором, маршрутизатор надсилає або отримує дані через мережу 2,4 ГГц. 5 ГГц (Білий) Світлодіод бездротового з'єднання постійно світиться білим кольором, коли один або декілька клієнтів підключено до мережі 5 ГГц. Якщо світлодіодний індикатор мигає білим кольором, маршрутизатор надсилає або отримує дані через мережу 5 ГГц. eSATA (Білий) Якщо індикатор не світиться, це свідчить, що порт USB/eSATA вимкнено або приєднано USB-пристрій. Світлодіодний індикатор постійно світиться білим кольором, якщо приєднано eSATA-пристрій. Мигаючий білий колір світлодіодного індикатора вказує на активність порту eSATA. USB (Білий) Якщо індикатор не світиться, це свідчить, що порт USB /eSATA вимкнено або приєднано eSATA-пристрій. Світлодіодний індикатор постійно світиться білим, якщо приєднано USB-пристрій. Мигаючий білий колір світлодіодного індикатора вказує на активність цього порту. USB2 основний (Білий) Якщо індикатор не світиться, це означає, що порт USB 3.0 вимкнено. Світлодіодний індикатор постійно світиться білим, якщо приєднано USB-пристрій. Мигаючий білий колір індикатора вказує на активність цього порту. USB2 додатковий (Білий) Якщо індикатор не світиться, це означає, що приєднано пристрій USB .0 або USB 2.0. Якщо світлодіодний індикатор постійно світиться білим кольором, це означає, що приєднано пристрій USB 3.0. ETHERNET - 4 (основні) (Білий) Ці пронумеровані світлодіодні індикатори відповідають пронумерованим портам на задній панелі маршрутизатора. Якщо білий світлодіодний індикатор постійно світиться, це означає, що маршрутизатор з’єднаний з пристроєм через цей порт. Мигаючий білий колір індикатора вказує на активність мережі через

WRT AC Вигляд спереду Огляд продуктуОгляд продукту 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 - 4 (додаткові) (Білий) Якщо білий світлодіодний індикатор не світиться, це означає, що маршрутизатор успішно з’єднаний з пристроєм на швидкості 10/100 Мбайт/с. Якщо світлодіодний індикатор постійно світиться білим кольором, це означає, що маршрутизатор успішно з’єднаний з пристроєм на швидкості 1000 Мбайт/с. (Білий/жовтий) Світлодіодний індикатор повільно мигає протягом двох хвилин під час захищеного налаштування безпровідної мережі Wi‑Fi. Протягом п'яти секунд він постійно світитиметься білим кольором, вказуючи на вдале підключення. Світлодіодний індикатор мигатиме жовтим кольором, у випадку відмови процесу захищеного налаштування безпровідної мережі Wi‑Fi. Переконайтесь, що пристрій клієнта підтримує стандарт безпечного налаштування безпровідної мережі. Зачекайте, поки не згасне світлодіодний індикатор, і спробуйте ще раз. Маршрутизатор підтримує проведення одного сеансу за раз.

Регульовані зовнішні антени Цей маршрутизатор постачається з двома регульованими зовнішніми антенами, які слід підключити до маршрутизатора перш ніж включати пристрій. Щоб приєднати антену, закрутіть з’єднувач антени за годинниковою стрілкою в порт для антени на маршрутизаторі. Вигляд ззаду

Для забезпечення оптимального режиму роботи встановіть бокові антени у вертикальне положення, як зображено на малюнку. Кнопка захищеного налаштування безпровідної мережі Натисніть для швидкої настройки параметрів безпровідної безпеки на мережевих пристроях з підтримкою стандарту захищеного налаштування безпровідної

Порти Ethernet Підключіть кабелі Ethernet до цих синіх гігабітних портів (10/ 100/ 1000) і провідних пристроїв в мережі.

Для отримання оптимальних результатів використовуйте кабелі CAT5e або кабелі з кращими параметрами на портах Ethernet. Порт Інтернет Підключіть кабель Ethernet до цього жовтого гігабітного порту (10/ 100/ 1000) і до широкосмугового мережевого кабелю / DSL або волоконного модему.

Для отримання оптимальних результатів використовуйте кабелі CAT5e або кабелі з кращими параметрами на портах Ethernet. Порт USB 3.0 Підключайте та діліться USB або eSATA‑носієм в своїй мережі або в Інтернеті. Комбінований порт USB 2.0/eSATA Підключайте та діліться USB або eSATA‑носієм в своїй мережі або в Інтернеті. Ви також можете приєднати USB‑принтер та спільно використовувати його у Вашій

Кнопка перезавантаження Натисніть і утримуйте протягом 10 секунд (поки світлодіодний індикатор живлення не почне блимати), щоб перезавантажити маршрутизатор і повернути заводські налаштування. Ви також можете відновити заводські налаштування, використовуючи Linksys Smart Wi‑Fi в Інтернеті або за допомогою мобільного

Порт живлення Підключіть адаптер змінного струму, який додається. Кнопка живлення Натисніть, щоб включити маршрутизатор. WRT 1200AC | Огляд продукту 2Огляд продукту WRT 1200AC | Огляд продукту 3 210mm8 1/4”104mm4 3/32” 104 mm Встановлення на стініМаршрутизатор має монтажні отвори знизу кожної ніжки, що забезпечує гнучкість при визначенні розташування пристрою на стіні. Відстань між отворами з коротшого боку становить 04 мм. Відстань між отворами з довшого боку становить 2 мм. Для кріплення маршрутизатора необхідні два гвинти. Пропоновані елементи кріплення 3 мм 6-7 мм 1,5-2 мм Примітка:Компанія «Linksys» не несе відповідальності за пошкодження, що виникли внаслідок неналежним чином закріплених монтажних елементів. Інструкції з встановлення . Визначте, де Ви бажаєте встановити маршрутизатор та якою стороною. Переко-найтесь, що поверхня стіни, на яку Ви плануєте встановити пристрій є гладкою, рівною, сухою і твердою. Слід забезпечити, щоб місце встановлення було в межах досяжності до штепсельної розетки.2. Перед свердлінням отворів, виберіть шаблон (для коротшої сторони або довшої сторони), який відповідає Вашому варіанту установки. Свердліть отвори з вико-ристанням відповідного шаблону.3. Вставте по гвинту в кожний отвір та недокрутіть їх головки приблизно на 4 мм.4. Розмістіть маршрутизатор так, щоб монтажні отвори розташовувалися на лінії з двома гвинтами.5. Помістіть монтажні отвори над гвинтами та опустіть маршрутизатор вниз, щоб гвинти щільно ввійшли в монтажні отвори. Монтажний шаблон (коротша сторона) Роздрукуйте цю сторінку в масштабі 00%. Відріжте вздовж пунктирної лінії та прикладіть до стіни, щоб забезпечити точну відстань між отворами.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwОгляд продукту 210 mm Монтажний шаблон (довша сторона) Роздрукуйте цю сторінку в масштабі 100%. Відріжте вздовж пунктирної лінії та прикладіть до стіни, щоб забезпечити точну відстань між отворами. WRT 1200AC | Огляд продукту 4Налаштування Вашого маршрутизатора ДЖЕРЕЛА ДОДАТКОВОЇ ІНФОРМАЦІЇ

• Linksys.com/support/WRT1200AC (документація, завантаження, актуальні питання, технічна підтримка, онлайн‑чат, форуми)

• Довідка Linksys Smart Wi‑Fi (завітайте на сторінку Linksys Smart Wi-Fi і натисніть посилання Довідка у верхній частині екрана) ПОРЯДОК ІНСТАЛЯЦІЇ МАРШРУТИЗАТОРА Щоб інсталювати маршрутизатор:

1. У разі замінення наявного маршрутизатора від’єднайте його.

2. Підключіть антени та живлення до нового маршрутизатора.

3. Вимкніть і увімкніть живлення свого модему

4. Приєднайте Інтернет кабель від Вашого модему до жовтого Інтернет порту на

Вашому маршрутизаторі. Зачекайте, доки індикатор живлення на передній панелі маршрутизатора не засвітиться постійно.

5. З’єднайтесь з безпечною безпровідною мережею, назва якої зазначена в Інструк‑

ції щодо швидкого старту, отриманій Вами разом з маршрутизатором. (Ви можете змінити назву мережі та пароль пізніше.) Якщо Вам потрібна допомога стосовно з’єднання з мережею, перегляньте доку‑ ментацію Вашого пристрою. Примітка: Ви не зможете отримати доступ до мережі Інтернет, доки не завершите налаштування маршрутизатора.

6. Відкрийте веб‑браузер і дотримуйтесь інструкцій для завершення налаштування.

Якщо інструкції не з'являються на сторінці веб‑браузера, введіть linksyssmartwifi. com в рядок адреси.

7. Після закінчення процедури встановлення налаштуйте обліковий запис у системі

Linksys Smart Wi‑Fi, дотримуючись інструкцій на екрані. Використовуйте Linksys Smart Wi‑Fi, щоб налаштувати маршрутизатор з будь‑якого комп'ютера з підклю‑ ченням до Інтернету. Керування налаштуваннями Вашого маршрутизатора:

• Зміна назви маршрутизатора та пароля

• Налаштування доступу для гостей

• Налаштування батьківського контролю

• Під'єднання пристроїв до своєї мережі

• Випробування швидкості з'єднання з Інтернетом

Під час налаштування облікового запису Linksys Smart Wi‑Fi Вам буде надісла‑ но електронний запит про підтвердження. Відкрийте електронне повідомлення і клацніть посилання, що міститься в ньому. Налаштування Вашого маршрутизатора WRT 1200AC | Налаштування Вашого маршрутизатора 5Використання Linksys Smart Wi-Fi Пункт Мапа мережі дозволяє переглядати під'єднані до маршрутизатора пристрої та керувати ними. Можна переглядати пристрої головної мережі та мережі для гостей, від'єднувати їх або отримувати інформацію про кожний

Для отримання додаткової інформації з будь‑якого пункту меню клацніть поси‑ лання Довідка у верхній частині екрана.

1. Ввійдіть до Вашого облікового запису у системі Linksys Smart Wi‑Fi, відвідав‑

ши linksyssmartwifi.com або myrouter.local (якщо Ви не онлайн) за допомогою веб‑браузера.

2. У меню, що розташовано зліва, виберіть потрібний пункт.

ПІДКЛЮЧЕННЯ ДО LINKSYS SMART WIFI

Щоб відкрити Linksys Smart Wi-Fi:

1. Відвідайте linksyssmartwifi.com або myrouter.local (якщо Ви не онлайн) за допомогою

2. Вкажіть визначені Вами раніше адресу електронної пошти та пароль і натисніть на

кнопку «Ввійти». WRT 1200AC | Використання Linksys Smart Wi-Fi 6WRT 1200AC | Використання Linksys Smart Wi‑Fi 7 Пункт Доступ для гостей використовується для встановлення параметрів та відстежування роботи мережі, в якій можуть працювати інші користувачі з обмеженням доступу до ресурсів Вашої власної мережі. Пункт Встановлення пріоритету для пристроїв дозволяє встановити, які пристрої і додатки мають пріоритет у Вашому мережному трафіку. Пункт Батьківський контроль дає можливість блокувати певні веб‑сайти та обмежувати час доступу до Інтернету.WRT 1200AC | Використання Linksys Smart Wi‑Fi 8 Пункт Тест швидкості дозволяє перевірити швидкість з'єднання з мережею Інтернет. Пункт Можливості мережевої взаємодії дозволяє налаштувати основні і розширені налаштування мережі. Пункт Зовнішні накопичувачі дозволяє отримати доступ до приєднаного USB‑носія або eSATA‑носія (не входять в комплект) і налаштувати загальний доступ до файлів, медіа‑сервера і до FTP. Пункт Усунення неполадок містить засоби діагностики проблем із маршрутизатором та перевірки стану мережі.WRT 1200AC | Використання Linksys Smart Wi‑Fi 9 Пункт Бездротове з'єднання дозволяє налаштовувати бездротову мережу маршрутизатора. Тут можна змінювати режим безпеки й пароль, встановлювати фільтр MAC‑адрес та під'єднувати пристрої за допомогою функції Wi‑Fi Protected Setup™. Пункт Безпека дає можливість задавати рівень захисту бездротового зв'язку маршрутизатора. Тут можна налаштовувати параметри брандмауера, VPN, а також індивідуальні параметри для прикладних програм та ігор.Усунення неполадок WRT 1200AC | Усунення неполадок 10 Зовнішній вигляд маршрутизатора може відрізнятися Цей розділ допоможе Вам вирішити загальні проблеми налаштування і підключен- ня до Інтернету. Ви можете знайти більше допомоги від нашої удостоєної нагород служби підтримки клієнтів на linksys.com/support. МАРШРУТИЗАТОР НЕ БУЛО УСПІШНО НАЛАШТОВАНО Якщо Linksys Smart Wi-Fi не завершив налаштування:

• За допомогою скріпки для паперу або шпильки натисніть і утримуйте кнопку пере- завантаження, поки світлодіодний індикатор живлення на передній панелі маршру- тизатора не почне мигати (приблизно 0 секунд). Інсталюйте маршрутизатор знову.

• Якщо це не допомогло, тимчасово відключить брандмауер комп'ютера (див. інструк- цію програми забезпечення безпеки). Інсталюйте маршрутизатор знову.

• Якщо Ви знов не налаштували маршрутизатор, знайдіть інший комп'ютер і викори- стайте цей комп'ютер, щоб інсталювати маршрутизатор знову.Усунення неполадок WRT 1200AC | Усунення неполадок 11 ПОВІДОМЛЕННЯ «МЕРЕЖЕВИЙ КАБЕЛЬ НЕ ПІД'ЄДНАНО» Якщо Ви отримали повідомлення «Мережевий кабель не під'єднано» при спробі налаштувати маршрутизатор: . Переконайтесь, що кабель мережі Ethernet чи Інтернет (або кабель, що поста- чається з маршрутизатором) надійно приєднано до жовтого ІНТЕРНЕТ-порту з тильної сторони маршрутизатора та до відповідного порту на Вашому модемі. Цей порт на модемі звичайно позначений Ethernet, але може мати позначку Інтернет або WAN.

. Переконайтеся, що модем підключений до живлення і включений. Якщо він має вимикач живлення, переконайтеся, що його встановлено в положення ON або l.

3. Якщо у Вас кабельний Інтернет, переконайтеся, що до кабельного порту модема

КАБЕЛЬ підключений коаксіальний кабель, наданий провайдером.

4. Або якщо у Вас DSL-Інтернет, переконайтеся, що телефонна лінія DSL підключена

до порту модема DSL.

5. Якщо Ваш комп'ютер був раніше підключений до модему за допомогою кабелю

USB, від'єднайте кабель USB. Інсталюйте маршрутизатор знову. НЕМОЖЛИВИЙ ДОСТУП ДО ПОВІДОМЛЕНЬ МАРШРУТИЗАТОРА Щоб отримати доступ до маршрутизатора, Ви повинні бути підключені до Вашої мережі. Якщо у Вас вже є бездротовий доступ до Інтернету, тоді проблема може бути в тому, що Ви випадково підключилися до іншої бездротової мережі. Вирішення цієї проблеми на комп'ютерах з ОС Windows: . На робочому столі ОС Windows натисніть правою кнопкою мишки на значок без- провідної мережі в області піктограм на панелі завдань. Цей значок може бути різним у залежності від версії Windows.

2. Натисніть Перегляд доступних бездротових мереж. З’явиться перелік доступ-

них безпровідних мереж. Вигляд маршрутизатора ззаду Вигляд кабельного модема ззаду Вигляд модема DSL ззаду Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemУсунення неполадок

Ліцензії та повідомлення щодо стороннього програмного забезпечення, котре застосовується в даному виробі, можна переглянути за посиланням http://support.linksys.com/en-us/license. Перейдіть, будь-ласка, за адресою http://support.linksys.com/en-us/gplcodecenter для озвучення запитань або запитів щодо програмного коду універсальної суспільної ліцензії. WRT 1200AC | Усунення неполадок 12

3. Натисніть назву своєї мережі. Натисніть Підключитися. У наведеному нижче при-

кладі комп’ютер було з’єднано з іншою безпровідною мережею, котра називається «JimsRouter». Назва мережі серії E від «Linksys», «BronzeEagle» в цьому прикладі демонструється як обрана.

4. Якщо Вам буде запропоновано ввести ключ мережі, введіть свій пароль в поля

Ключ мережі і Підтвердження ключа мережі. Натисніть Підключитися. Тепер Ви маєте отримати доступ до маршрутизатора. Вирішення цієї проблеми на комп'ютерах Mac: . У стрічці меню, що проходить крізь верх екрану, натисніть на значок AirPort . З’явиться багато безпровідних мереж. Функція «Linksys Smart Wi-Fi» автома- тично дала назву Вашій мережі.

2. У наведеному нижче прикладі комп’ютер було з’єднано з іншою безпровідною

мережею, котра називається «JimsRouter». Назва мережі серії E від «Linksys», «BronzeEagle» в цьому прикладі демонструється як обрана.

3. Натисніть назву бездротової мережі Вашого маршрутизатора серії E від

«Linksys» («BronzeEagle» в цьому прикладі).

4. Введіть пароль Вашої бездротової мережі у поле Пароль. Натисніть Добре.

Джерела додаткової інформації

• Linksys.com/support/WRT1200AC (документація, завантаження, актуальні питання, технічна підтримка, онлайн-чат, форуми)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; натисність посилання Довідка у верх- ній частині екрана)Технічні характеристики Назва моделі Двоканальний маршрутизатор Wi‑Fi з гігабітним портом Linksys Опис Двоканальний маршрутизатор AC з гігабітним портом і 2×USB Номер моделі WRT1200AC Швидкість станційного порту 10/100/1000 Мбіт/с (Гігабітний Ethernet) Радіочастоти 2,4 ГГц і 5 ГГц Кількість антен 2 регульовані зовнішні антени Порти Живлення, 1 x USB 3.0, 1 x комбінований USB 2.0/eSATA, Інтернет, Ethernet (1‑4), RP‑SMA (2) Кнопки Перезавантаження, Захищене налаштування Wi‑ Fi, Живлення Індикатори передньої панелі Живлення, Інтернет, 2.4 ГГц, 5 ГГц, USB1, USB2, Ethernet (1‑4), Захищене налаштування Wi‑Fi UPnP Підтримка Функції безпеки WEP, WPA, WPA2, RADIUS Бітів захисного ключа Кодування до 128 біт Підтримка систем зберігання файлів FAT, NTFS і HFS+ Підтримка браузерів Internet Explorer 8 або вище, Firefox 4 або вище, Google Chrome 10 або вище і Safari 4 або вище

Екологічний Розміри 9,68” x 7,64” x 2,05” без антен (246 x 194 x 52 мм) Вага 29 унцій (833 г) Живлення 12V, 2,5A Сертифікати FCC, IC, CE, Wi‑Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Температура експлуатації від 0 до 40°C (від 32 до 104°F) Температура зберігання від ‑20 до 60°C (від ‑4 до 140°F) Вологість при експлуатації 10‑80% відносної вологості, без конденсації Вологість при зберіганні 5‑90% без конденсації

Для отримання інформації щодо нормативного регулювання, гарантії і інформації з безпеки див. компакт‑диск, що постачається разом з маршрутизатором або зайдіть на Linksys.com/support. Технічні характеристики може бути змінено без сповіщення. Максимальна продуктивність, розрахована відповідно до стандартів IEEE 802.11. Фактична продуктивність може відрізнятися через низьку пропускну здатність мережі, швидкість передавання даних, діапазон і покриття. Продуктивність залежить від багатьох чинників, умов і змінних, включно з відстанню від точки доступу, обсягом мережного трафіку, матеріалів і конструкції будівлі, наявної операційної системи, сполучення безпроводових пристроїв, перешкод та інших несприятливих умов. WRT 1200AC | Технічні характеристики 13Відвідайте linksys.com/support , щоб отримати визначну технічну підтримку «BELKIN», «LINKSYS» та багато інших назв і логотипів продукції є торговими марками групи компанії «Belkin». Вищезгадані торгові марки третіх сторін є власністю їхніх відповідних власників. © 205 Belkin International, Inc. та/або її партнерські компанії. Усі права захищено. LNKPG-00192 Rev. A00BỘ ĐỊNH TUYẾN GIGABIT Wi-Fi BĂNG TẦN KÉP 1200AC HƯỚNG DẪN SỬ DỤNGWRT 1200AC | Mục lục P TỔNG QUAN SẢN PHẨM 1 WRT1200AC THIẾT LẬP BỘ ĐỊNH TUYẾN 5 Tìm Trợ giúp Thêm Ở đâu 5 Cách Cài đặt Bộ định tuyến CÁCH SỬ DỤNG LINKSYS SMART WI-FI 6 Cách Kết nối với Linksys Smart Wi-Fi 6 Cách Thay đổi Cài đặt Bộ định tuyến XỬ LÝ SỰ CỐ 10 Bộ định tuyến của bạn chưa được thiết lập thành công 11 Thông báo Chưa cắm cáp Internet 11 Thông báo Không thể truy nhập bộ định tuyến
