MODE D'EMPLOI WRT1200AC LINKSYS

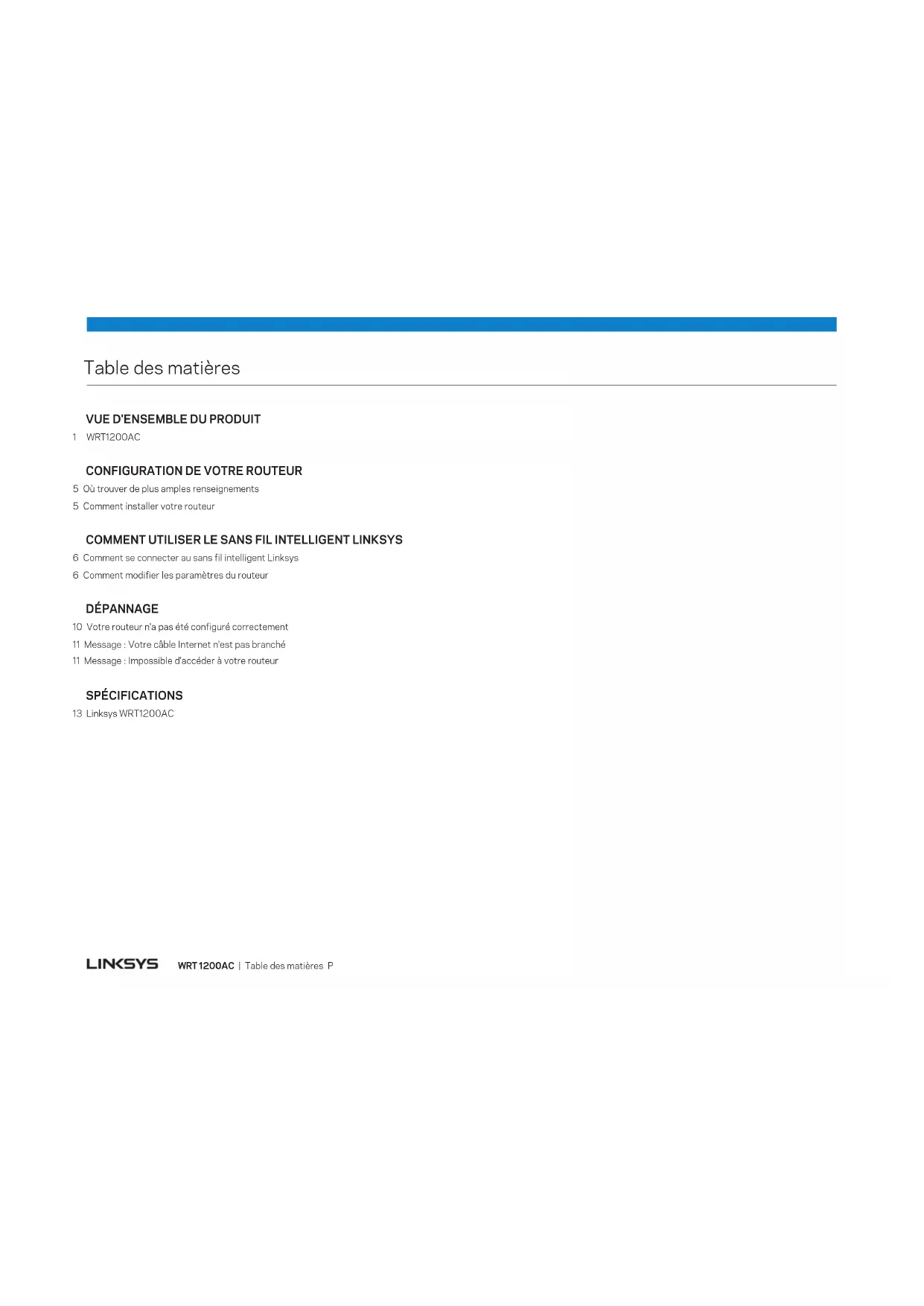

5 Où trouver de plus amples renseignements 5 Comment installer votre routeur COMMENT UTILISER LE SANS FIL INTELLIGENT LINKSYS 6 Comment se connecter au sans fil intelligent Linksys 6 Comment modifier les paramètres du routeur DÉPANNAGE 10 Votre routeur n'a pas été configuré correctement 11 Message : Votre câble Internet n'est pas branché 11 Message : Impossible d'accéder à votre routeur SPÉCIFICATIONS 13 Linksys WRT1200AC Table des matièresVue d'ensemble du produit WRT 1200AC | Vue d'ensemble du produit 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel

INDICATEURS DE PANNEAU AVANT

(Blanc) Le voyant d’alimentation demeure allumé en blanc pendant la mise sous tension du routeur. Ce voyant clignote quand le routeur exécute l'autodiagnostic, à chaque démarrage. Internet (Blanc/orange) Le voyant Internet demeure allumé en blanc quand une connexion Internet est établie. Le voyant clignote en blanc quand le routeur est en train d'établir une connexion. Lorsque le voyant demeure allumé en orange, cela indique une déconnexion en raison d'un problème de configuration. Lorsque le voyant clignote en orange, cela indique une déconnexion en raison de problèmes matériels. 2,4 GHz (Blanc) Le voyant Sans fil demeure allumé en blanc quand un ou plusieurs clients sont connectés au réseau 2,4 GHz. Si le voyant clignote en blanc, le routeur est en train de recevoir ou d'envoyer des données sur le réseau 2,4 GHz. 5 GHz (Blanc) Le voyant Sans fil demeure allumé en blanc quand un ou plusieurs clients sont connectés au réseau 5GHz. Si le voyant clignote en blanc, le routeur est en train de recevoir ou d'envoyer des données sur le réseau 5GHz. eSATA (Blanc) Quand il n'est pas allumé, le port USB/eSATA est inactif ou un périphérique USB est connecté. Le voyant demeure allumé en blanc quand un périphérique eSATA est connecté. Le voyant clignote en blanc en cas d'activité sur le port eSATA. USB (Blanc) Quand il n'est pas allumé, le port USB/eSATA est inactif ou un périphérique eSATA est connecté. Le voyant demeure allumé en blanc quand un périphérique USB est connecté. Le voyant clignote en blanc en cas d'activité sur ce port. USB2 principal (Blanc) Quand il est éteint, le port USB 3.0 est inactif. Le voyant demeure allumé en blanc quand un périphérique USB est connecté. Le voyant clignote en blanc en cas d'activité sur ce port. USB2 secondaire (Blanc) Quand il est éteint, un périphérique USB .0 ou USB 2.0 est branché. Quand le voyant demeure allumé en blanc, cela indique qu'un appareil USB 3.0 est branché. ETHERNET à 4 (principal) (Blanc) Ces voyants numérotés correspondent aux ports numérotés sur le panneau arrière du routeur. Si le voyant blanc demeure allumé, le routeur est connecté à un périphérique par l'intermédiaire de ce port. Un voyant qui clignote en blanc indique une activité de réseau sur ce port. WRT AC Vue avant Vue d'ensemble du produitVue d'ensemble du produit 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 à 4 (secondaire) (Blanc) Si le voyant blanc est éteint, le routeur a réussi à se connecter à un périphérique par l'intermédiaire de ce port à 10/100 Mbit/s. Si le voyant blanc demeure allumé en blanc, le routeur a réussi à se connecter à un périphérique à 1000 Mbit/s. (Blanc/orange) Le voyant clignote lentement pendant deux minutes tout au long de la configuration selon la norme Wi-Fi Protected Setup (WPS). Il demeurera allumé en blanc pendant cinq secondes pour indiquer qu'une connexion a été correctement établie. Le voyant clignote en orange si la configuration selon la norme Wi-Fi Protected Setup a échoué. Assurez-vous que le périphérique client prend en charge la configuration selon la norme Wi-Fi Protected Setup. Attendez que le voyant soit éteint, puis recommencez. Le routeur autorise une session WPS à la fois.

Antennes externes ajustables Ce routeur est fourni avec 2 antennes externes ajustables qui doivent être branchées sur le routeur avant la mise sous tension. Pour brancher les antennes, insérez le connecteur sur le port d'antenne et tournez dans le sens horaire. Vue arrière Remarque: Pour une performance optimale, positionnez les antennes de côté verticalement comme ont le voit sur l'illustration. Bouton Wi-Fi Protected Setup Appuyez sur ce bouton pour configurer facilement la sécurité de l'accès sans fil sur les périphériques réseau configurables selon la norme Wi-Fi Protected Setup. Ports Ethernet Branchez des câbles Ethernet à ces ports Gigabit (10/ 100/ 1000) bleus, et aux périphériques connectés à votre réseau en mode filaire. Remarque: Pour améliorer la performance, utilisez des câbles CAT5e ou supérieur sur les ports Ethernet. Port Internet Branchez un câble Ethernet sur ce port Gigabit (10/ 100/ 1000) jaune, et sur un modem Internet large bande câble/DSL ou fibre optique. Remarque: Pour améliorer la performance, utilisez des câbles CAT5e ou supérieur sur les ports Ethernet. Port USB 3.0 Branchez et partagez un périphérique USB ou eSATA sur votre réseau ou sur Internet. Port combiné USB 2.0/eSATA Branchez et partagez un périphérique USB ou eSATA sur votre réseau ou sur Internet. Vous pouvez aussi brancher une imprimante USB et la partager sur votre réseau. Bouton Reset (réinitialisation) Maintenez ce bouton enfoncé pendant 10 secondes (jusqu'à ce que le voyant de mise sous tension commence à clignoter) pour réinitialiser le routeur aux paramètres établis par défaut à l'usine. Vous pouvez également réinitialiser les paramètres par défaut à l'aide du site Internet ou de l'application mobile du Sans fil intelligent Linksys. Port d'alimentation Branchez l'adaptateur d'alimentation c.a. fourni sur ce port. Bouton marche/arrêt Appuyez pour mettre le routeur sous tension. WRT 1200AC | Vue d'ensemble du produit 2Vue d'ensemble du produit WRT 1200AC | Vue d'ensemble du produit 3 210mm8 1/4”104mm4 3/32” 104 mm Montage muralLe routeur possède des trous de montage au bas de chaque pied, permettant une installation flexible du routeur sur le mur. La distance entre les trous est de 04 mm sur le côté le plus court et 210 mm sur le côté le plus long. Deux vis sont nécessaires pour monter le routeur. Matériel de montage suggéré 3 mm 6-7 mm 1,5-2 mm Remarque:Linksys n'est pas responsable des dommages occasionnés par un matériel mal monté au mur. Instructions de montage . Décidez de l'endroit où vous voulez monter le routeur ainsi que du côté que vous souhaitez utiliser pour le montage. Assurez-vous que le mur est lisse, plat, sec et suffisamment solide. Choisissez un emplacement situé près d'une prise électrique.2. Avant de percer des trous, choisissez le modèle (côté le plus court ou côté le plus long) qui correspond à votre installation. Percez les trous en vous basant sur le modèle approprié.3. Insérez une vis dans chaque trou en laissant dépasser la tête de 4 mm.4. Placez le routeur de manière à aligner les trous de montage avec les deux vis.5. Placez les trous sur les vis et abaissez le routeur jusqu'à ce qu'il soit bien en place. Modèle pour montage mural (côté court) Imprimez cette page en grandeur réelle. Découpez le long de la ligne pointillée et placez au mur pour assurer l'espacement approprié entre les trous.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwVue d'ensemble du produit 210 mm Modèle pour montage mural (côté long) Imprimez cette page en grandeur réelle. Découpez le long de la ligne pointillée et placez au mur pour assurer l'espacement approprié entre les trous. WRT 1200AC | Vue d'ensemble du produit 4Configuration de votre routeur

• Aide de Sans fil intelligent Linksys (connectez-vous à Sans fil intelligent Linksys, puis cliquez sur Aide en haut de l'écran)

INSTALLATION DE VOTRE ROUTEUR

Pour installer votre routeur:

1. Si vous remplacez un routeur existant, déconnectez ce dernier.

2. Branchez les antennes puis allumez votre nouveau routeur.

3. Éteignez puis rallumez votre modem

4. Connectez le câble Internet de votre modem au port Internet jaune de votre routeur.

Patientez jusqu'à ce que le voyant d'alimentation à l'avant du routeur soit allumé.

5. Connectez-vous au nom de réseau sans fil sécurisé indiqué dans le Guide de démar-

rage rapide fourni avec votre routeur. (Vous pouvez modifier le nom et le mot de passe du réseau ultérieurement.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la docu- mentation de votre appareil. Remarque: Vous n'aurez pas accès à Internet tant que le routeur n'aura pas été inté- gralement configuré.

6. Ouvrez un navigateur Web et suivez les instructions pour terminer la configuration Si

les instructions n'apparaissent pas sur le navigateur Web, saisissez linksyssmartwifi.com dans la barre d'adresse.

7. À la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte

Sans fil intelligent Linksys. Utilisez Sans fil intelligent Linksys pour configurer votre routeur à partir de n'importe quel ordinateur connecté à Internet. Gérez les paramètres de votre routeur:

• Modifiez le nom de votre routeur et le mot de passe

• Configurez l'accès d'invités

• Configurez le contrôle parental

• Ajoutez des périphériques à votre réseau

• Vérifiez la vitesse de votre connexion Internet Remarque: Lors de la configuration du compte Sans fil intelligent Linksys, vous recevrez un courriel de vérification. Assurez-vous d'ouvrir le courriel de Linksys et de cliquer sur les liens envoyés. Configuration de votre routeur WRT 1200AC | Configuration de votre routeur 5Comment utiliser le sans fil intelligent Linksys Carte du réseau: permet d'afficher et de gérer tous les périphériques réseau connectés à votre routeur. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités, déconnecter des périphériques ou afficher des renseignements sur chacun de ces périphériques.

COMMENT MODIFIER LES PARAMÈTRES DU ROUTEUR Remarque: Pour obtenir plus d'aide sur un des menus, cliquez sur Aide en haut de l'écran.

1. Connectez-vous à votre compte Sans-fil intelligent Linksys en vous rendant sur

linksyssmartwifi.com ou myrouter.local (hors connexion) sur un navigateur Web.

2. Dans le menu de gauche, cliquez sur une option.

COMMENT SE CONNECTER AU SANS FIL INTELLIGENT LINKSYS Pour ouvrir le Sans fil intelligent Linksys:

1. Rendez-vous sur linksyssmartwifi.com ou myrouter.local (hors connexion) sur un naviga-

2. Entrez l'adresse de courriel et le mot de passe que vous avez définis plus tôt, puis cliquez

surConnexion. WRT 1200AC | Comment utiliser le sans fil intelligent Linksys 6WRT 1200AC | Comment utiliser le sans fil intelligent Linksys 7 Accès d'invité: permet de configurer et de surveiller un réseau que vos invités peuvent utiliser sans accéder à toutes les ressources de votre réseau. Priorisation des sources de lecture: permet de définir quels sont les périphériques et applications prioritaires en termes de trafic réseau. Contrôle parental: permet de bloquer l'accès à des sites Web et de définir des heures d'accès à Internet.WRT 1200AC | Comment utiliser le sans fil intelligent Linksys 8 Test de vitesse: permet de vérifier la vitesse de la connexion Internet de votre réseau. Connectivité: permet de configurer les paramètres de base et avancés de votre réseau. Support externe de stockage: permet d'accéder à un périphérique USB ou eSATA connecté (aucun n'est fourni) et de configurer le partage de fichiers, un serveur multimédia et l'accès à FTP. Dépannage: permet de diagnostiquer les problèmes rencontrés avec votre routeur et de vérifier l'état du réseau.WRT 1200AC | Comment utiliser le sans fil intelligent Linksys 9 Sans fil: permet de configurer le réseau sans fil de votre routeur. Vous pouvez modifier le mode de sécurité, le mot de passe, le filtre MAC et connecter les périphériques à l'aide de Wi-Fi Protected Setup™. Sécurité: permet de configurer la sécurité du réseau sans fil de votre routeur. Vous pouvez définir un pare-feu ou des paramètres VPN, ou encore personnaliser des paramètres pour les applications et les jeux.Dépannage WRT 1200AC | Dépannage 10 L'apparence de votre routeur peut varier Ce chapitre peut vous aider à résoudre des problèmes de configuration courants et à vous connecter à Internet. Pour obtenir de l'aide supplémentaire, communiquez avec notre soutien à la clientèle primé sur linksys.com/support. VOTRE ROUTEUR N'A PAS ÉTÉ CONFIGURÉ CORRECTEMENT Si Sans fil intelligent Linksys n'a pas terminé la configuration:

• En utilisant l'extrémité d'un trombone ou une broche, maintenez le bouton Reset enfoncé jusqu'à ce que le voyant d'alimentation à l'avant du routeur commence à clignoter (envi- ron 0 secondes). Installez de nouveau le routeur.

• Si cela ne fonctionne pas, désactivez temporairement le pare-feu de votre ordinateur (pour obtenir de l'aide, reportez-vous aux instructions du logiciel de sécurité). Installez de nouveau le routeur.

• Si vous n'avez toujours pas configuré le routeur, trouvez un autre ordinateur et utilisez-le pour installer de nouveau le routeur.Dépannage WRT 1200AC | Dépannage 11 MESSAGE : VOTRE CÂBLE INTERNET N'EST PAS BRANCHÉ. Si le message «Votre câble Internet n'est pas branché» apparaît lorsque vous êtes en train de configurer votre routeur: . Assurez-vous qu'un câble Ethernet ou Internet (ou un câble comme celui qui est fourni avec votre routeur) est solidement branché au port INTERNET jaune à l'arrière du routeur et sur le port adéquat de votre modem. Ce port du modem est généralement étiqueté Ethernet, mais peut parfois être nommé Internet ou WAN.

. Vérifiez que votre modem est branché à une source d'alimentation et qu'il est sous tension. S'il possède un commutateur marche/arrêt, assurez-vous qu'il est réglé sur la position ON ou l.

3. Si vous avez un accès Internet par le câble, vérifiez que le port CÂBLE du modem

câble est raccordé au câble coaxial fourni par votre FAI.

4. Sinon, si vous avez un accès Internet DSL, assurez-vous que la ligne téléphonique DSL

est raccordée au port DSL du modem.

5. Si votre ordinateur était connecté à votre modem par un câble USB, déconnectez le

câble USB. Installez de nouveau le routeur.

MESSAGE : IMPOSSIBLE D'ACCÉDER À VOTRE ROUTEUR

Pour accéder à votre routeur, vous devez être connecté à votre propre réseau. Si vous disposez d'un accès Internet sans fil, vous vous êtes peut-être connecté accidentelle- ment à un autre réseau sans fil. Pour régler le problème sur les ordinateurs sous Windows: . Sur votre bureau Windows, cliquez avec le bouton droit de la souris sur l'icône sans fil de la barre d'état système. L'icône peut être différente selon la version de Windows que vous utilisez.

2. Cliquez sur Afficher les réseaux sans fil disponibles. Une liste des réseaux détectés

apparaît. Vue arrière du routeur Vue arrière du modem câble Vue arrière du modem DSL Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemDépannage Remarque: Les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante: http://support.linksys.com/ en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/ en-us/gplcodecenter. WRT 1200AC | Dépannage 12

3. Cliquez sur le nom de votre propre réseau. Cliquez sur Connexion. Dans l'exemple

ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé JimsRouter. Le nom du réseau Linksys de série E, BronzeEagle dans cet exemple, est sélectionné.

4. Si vous êtes invité à saisir une clé de réseau, entrez votre mot de passe dans les

champs Clé de réseau et Confirmer la clé de réseau. Cliquez sur Connexion. Vous devriez désormais pouvoir accéder au routeur. Pour régler le problème sur les ordinateurs sous Mac: . Dans la barre de menu en haut de l'écran, cliquez sur l'icône AirPort. Une liste des réseaux sans fil apparaît. Sans fil intelligent Linksys a automatiquement attribué un nom à votre réseau.

2. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé

JimsRouter. Le nom du réseau Linksys de série E, BronzeEagle dans cet exemple, est sélectionné.

3. Cliquez sur le nom de réseau sans fil du routeur Linksys de série E (BronzeEagle dans

4. Entrez votre mot de passe de réseau sans fil dans le champ Mot de passe. Cliquez sur OK.

Où trouver de plus amples renseignements

• Linksys.com/support/WRT1200AC (documentation, téléchargements, FAQ, soutien tech- nique, clavardage en direct, forums)

• Sans fil intelligent Linksys (linksyssmartwifi.com; cliquez sur Aide en haut de l'écran)Spécifications Nom du modèle Routeur Gigabit sans fil double bande Linksys Description Routeur double bande AC avec Gigabit et 2 ports USB Numéro de modèle WRT1200AC Vitesse du port du commutateur 10/100/1000 Mbit/s (Ethernet Gigabit) Bande de fréquences 2,4 et 5GHz Nombre d'antennes 2 antennes externes ajustables Ports Alimentation, 1 x USB 3.0, 1 x combiné USB 2.0/ eSATA, Internet, Ethernet (1-4), RP-SMA (2) Boutons Reset, Wi-Fi Protected Setup, marche/arrêt Voyants sur le panneau avant Alimentation, INTERNET, 2,4GHz, 5GHz, eSATA, USB1, USB2, Ethernet (1-4), Wi-Fi Protected Setup UPnP Pris en charge Éléments de sécurité WEP, WPA, WPA2, RADIUS Bits de clé de sécurité Cryptage de données jusqu'à 128bits Systèmes d'allocation de FAT, NTFS et HFS+ fichiers de l’unité de stockage Navigateurs compatibles Internet Explorer 8 ou version plus récente, Firefox 4 ou version plus récente, Google Chrome 10 ou version plus récente et Safari 4 ou version plus récente

Environnement d'exploitation Dimensions 246x194x52 mm sans les antennes (9,68x7,64x2,05po) Poids 29oz (833g) Alimentation 12V, 2,5A Certifications FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows 7, Win- dows8, DLNA Température (fonctionnement) 0 à 40°C Température (entreposage) -20 à 60°C Humidité (fonctionnement) 10 à 80% d'humidité relative, sans condensation Humidité (entreposage) 5à 90%, sans condensation Remarque: Pour plus d'informations concernant la conformité aux normes, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur Linksys. com/support. Les spécifications peuvent changer sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier et présenter une capacité réseau, un débit de données, une portée et une couverture moins élevés. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du trafic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables. WRT 1200AC | Spécifications 13Rendez-vous sur linksys.com/support pour notre soutien technique primé BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif. © 205 Belkin International, Inc. et/ou ses sociétés affiliées. Tous droits réservés. LNKPG-00192 Rév. A00DVOUPÁSMOVÝ GIGABITOVÝ

5 Où trouver une aide supplémentaire 5 Comment installer votre routeur

COMMENT UTILISER LESMARTWI-FI LINKSYS

6 Comment se connecter auSmartWi-Fi Linksys 6 Comment modifier les paramètres du routeur DÉPANNAGE 10 La configuration de votre routeur a échoué. 11 Message «Votre câble Internet n'est pas branché» 11 Message «Impossible d'accéder à votre routeur» SPÉCIFICATIONS 13 Linksys WRT1200AC Table des matièresPrésentation du produit WRT 1200AC | Présentation du produit 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel

INDICATEURS DE LA FACE AVANT

(Blanc) Le voyant d'alimentation est blanc lorsque le routeur est allumé. Le voyant clignote lorsque le routeur passe en mode d'autodiagnostic, à chaque démarrage. Internet (Blanc/orange) Le voyant Internet s'allume en blanc lorsque le routeur est connecté à Internet. Il clignote en blanc lorsque le routeur tente d'établir une connexion. Le voyant est orange si la connexion est perdue à cause de problèmes de configuration. Le voyant clignote en orange si la connexion est perdue à cause de problèmes liés au matériel. 2,4GHz (Blanc) Le voyant sans fil est allumé en blanc quand un ou plusieurs clients sont connectés au réseau 2,4GHz. Le voyant clignote en blanc si le routeur est en train d'envoyer ou de recevoir des données sur le réseau2,4 GHz. 5 GHz (Blanc) Le voyant sans fil est allumé en blanc quand un ou plusieurs clients sont connectés au réseau 5GHz. Le voyant clignote en blanc si le routeur est en train d'envoyer ou de recevoir des données sur le réseau5 GHz. eSATA (Blanc) Le voyant est éteint soit parce que le port USB/eSATA est désactivé, soit parce qu'un périphérique USB est connecté. Le voyant est blanc lorsqu'un périphérique eSATA est connecté. Un voyant blanc clignotant indique une activité au port eSATA. USB (Blanc) Le voyant est éteint soit parce que le port USB/eSATA est désactivé, soit parce qu'un périphérique eSATA est connecté. Le voyant est blanc lorsqu'un périphérique USB est connecté. Un voyant blanc clignotant indique une activité au port. USB2 principal (Blanc) Si le voyant est éteint, le port USB3.0 est désactivé. Le voyant est blanc lorsqu'un périphérique USB est connecté. Un voyant blanc clignotant indique une activité au port. USB2 secondaire (Blanc) Si le voyant est éteint, un périphériqueUSB.0 ou USB2.0 est connecté. Le voyant est blanc si un périphériqueUSB3.0 est connecté. ETHERNET -4 (principal) (Blanc) Ces voyants portent des numéros correspondant aux numéros des ports situés sur le panneau arrière du routeur. Le voyant blanc indique que le routeur est correctement connecté à un périphérique via le port concerné. Le voyant clignote en blanc lorsqu'il y a une activité réseau sur ce même port. WRT AC Vue de face Présentation du produitPrésentation du produit 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1-4 (secondaire) (Blanc) Si le voyant blanc est éteint, le routeur est correctement connecté à un périphérique via ce port à 10/100 Mbit/s. Le voyant blanc indique que le routeur est correctement connecté à un périphérique à 1000Mbit/s. (Blanc/orange) Le voyant clignote lentement au cours de la configuration Wi-Fi Protected Setup qui peut prendre jusqu'à 2minutes. Il s'allumera en blanc pendant cinq secondes pour indiquer que la connexion est correctement effectuée. Le voyant clignote en orange si la procédure Wi-Fi Protected Setup a échoué. Assurez-vous que le périphérique client prend en charge la fonctionnalité Wi-Fi Protected Setup. Attendez que le voyant s'éteigne, puis réessayez. Le routeur ne prend en charge qu'une seule session à la fois.

Antennes externes réglables Ce routeur est livré avec deux antennes externes réglables devant être installées sur le routeur avant sa mise sous tension. Pour installer les antennes, vissez le connecteur dans le sens des aiguilles d'une montre sur le port pour antenne du routeur. Vue arrière Remarque: Pour des performances optimales, positionnez les antennes latérales verticale- ment, comme indiqué sur l'image. Bouton Wi-Fi Protected Setup Appuyez sur pour configurer facilement la sécurité sans fil sur les périphériques réseau compatibles Wi-Fi Protected Setup. Ports Ethernet Branchez les câbles Ethernet sur l'un de ces ports gigabit bleus à ces bleu(10/ 100/ 1000), et aux périphériques filaires sur votre réseau. Remarque : Pour des performances optimales, utilisez des câbles de catégorieCAT5e ou supérieure sur les ports Ethernet. Port Internet Branchez un câble Ethernet sur ce port gigabit jaune (10/ 100/ 1000), et à un modem Internet à haut débit câble/DSL ou fibre optique. Remarque : Pour des performances optimales, utilisez des câbles de catégorieCAT5e ou supérieure sur les ports Ethernet. Port USB3.0 Connectez et partagez un disque USB ou eSATA sur votre réseau ou sur Internet. Port mixte USB 2.0/eSATA Connectez et partagez un disque USB ou eSATA sur votre réseau ou sur Internet. Vous pouvez également connecter une imprimanteUSB et de la partager sur votre réseau. Bouton de réinitialisation Appuyez et maintenez pendant 10 secondes (jusqu'à ce que le voyant d'alimentation commence à clignoter) pour réinitialiser les paramètres d'usine du routeur. Vous pouvez également restaurer les paramètres d'usine à l'aide de Linksys Smart Wi-Fi via l'Internet ou une application mobile. Port d'alimentation Branchez l'adaptateur secteur fourni. Bouton d'alimentation Appuyez sur ce bouton pour allumer le routeur. WRT 1200AC | Présentation du produit 2Présentation du produit WRT 1200AC | Présentation du produit 3 210mm8 1/4”104mm4 3/32” 104 mm Montage muralLe routeur possède des fentes sur le bas de chaque pied qui permettent de le fixer à un mur et de régler son orientation. La distance entre les fentes situées du côté le plus court est de 04mm, celle entre les fentes du côté le plus long est de mm. Le routeur se fixe à l'aide de deux vis. Matériel de montage recommandé 3mm 6 à7mm 1,5 à 2mm Remarque:Linksys n'est pas responsable des dommages causés par une fixation incorrecte du matériel. Instructions de montage . Choisissez l'endroit où vous souhaitez installer le routeur et le côté que vous devez utiliser pour le monter. Assurez-vous que le mur est lisse, plat, sec et solide. Vérifiez également que l'emplacement choisi est situé à proximité d'une prise électrique.2. Avant de percer le mur, choisissez le gabarit (côté court ou côté long) qui correspond à votre installation. Percer les trous à l'aide du gabarit adapté.3. Insérez une vis dans chaque trou en laissant dépasser la tête de 4mm.4. Positionnez le routeur en alignant les fentes de montage mural avec les deux vis.5. Placez les fentes de fixation murale sur les vis et faites glisser le routeur vers le bas jusqu'à ce que les vis s'ajustent parfaitement dans les fentes. Gabarit pour montage mural (côté court) Imprimez cette page en taille réelle (00%). Découpez en suivant les pointillés, puis placez la feuille sur le mur pour percer les trous en respectant l'espacement requis.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwPrésentation du produit 210 mm Gabarit pour montage mural (côté long) Imprimez cette page en taille réelle (100%). Découpez en suivant les pointillés, puis placez la feuille sur le mur pour percer les trous en respectant l'espacement requis. WRT 1200AC | Présentation du produit 4Configuration de votre routeur

• Assistance Linksys Smart Wi-Fi (Connectez-vous à votre compte Linksys Smart Wi-Fi, puis cliquez sur Aide en haut de l'écran)

COMMENT INSTALLER VOTRE ROUTEUR

Pour installer votre routeur:

1. Si vous remplacez un routeur existant, déconnectez-le.

2. Connectez les antennes et alimentez votre nouveau routeur.

3. Cycle d'alimentation de votre modem

4. Raccordez le câble Internet de votre modem au port Internet jaune de votre routeur.

Attendez que le voyant d'alimentation situé à l'avant du routeur cesse de clignoter et reste allumé.

5. Connectez-vous au nom sans fil sécurisé indiqué dans le Guide de démarrage rapide

fourni avec votre routeur. (Vous pouvez modifier le nom et le mot de passe du réseau ultérieurement.) Si vous avez besoin d'aide pour vous connecter au réseau, reportez-vous à la documen- tation fournie avec votre périphérique. Remarque: vous n'avez pas accès à Internet tant que l'installation n'est pas terminée.

6. Ouvrez un navigateur Web et suivez les instructions pour terminer l'installation. Si les

instructions ne s'affichent pas dans le navigateur Web, tapez linksyssmartwifi.com dans la barre d'adresse.

7. A la fin de l'installation, suivez les instructions à l'écran pour configurer votre compte

Smart Wi-Fi Linksys. Utilisez Linksys Smart Wi-Fi pour configurer votre routeur depuis n'importe quel ordinateur disposant d'une connexion Internet. Gérer les paramètres de votre routeur:

• Modifier le nom du routeur et le mot de passe

• Configurer un accès Invité

• Paramétrer le contrôle parental

• Connecter des périphériques à votre réseau

• Tester la vitesse de votre connexion Internet Remarque: Lors de la configuration de votre compte Smart Wi-Fi Linksys, un e-mail de vérifica- tion vous sera envoyé. Ouvrez cet e-mail et cliquez sur le lien fourni. Configuration de votre routeur WRT 1200AC | Configuration de votre routeur 5Comment utiliser leSmartWi-Fi Linksys Carte réseau — Cette option vous permet d'afficher et de gérer tous les périphériques réseau connectés à votre routeur. Vous pouvez afficher les périphériques connectés sur vos réseaux principal et invité, les déconnecter ou afficher des informations pour chacun d'eux.

COMMENT MODIFIER LES PARAMÈTRES DU ROUTEUR Remarque: Pour obtenir une aide supplémentaire sur un menu, cliquez sur Aide en haut de l'écran.

1. Connectez-vous à votre compte Smart Wi-Fi Linksys en vous rendant sur linksyssmartwifi.com

ou myrouter.local (si vous n'êtes pas connecté) avec un navigateur Web.

2. Dans le menu situé sur la gauche, cliquez sur l'une des options.

1. Rendez-vous sur linksyssmartwifi.com ou myrouter.local (si vous n'êtes pas connecté)

dans un navigateur Web.

2. Saisissez l'adresse e-mail et le mot de passe que vous avez configurés, puis cliquez

surSe connecter. WRT 1200AC | Comment utiliser leSmartWi-Fi Linksys 6WRT 1200AC | Comment utiliser leSmartWi-Fi Linksys 7 Accès invité — Cette option vous permet de configurer et de gérer un réseau pour les invités sans qu'ils puissent accéder à vos ressources réseau. Gestion de la priorité des médias — Cette option vous permet de définir les dispositifs et les applications qui bénéficient d'une priorité absolue pour le trafic de votre réseau. Contrôle parental — Cette option vous permet de bloquer des sitesWeb et de limiter l'accès Internet à certaines heures.WRT 1200AC | Comment utiliser leSmartWi-Fi Linksys 8 Mesure du débit — Cette option vous permet de tester la vitesse de la connexion Internet de votre réseau. Connectivité — Cette option vous permet de configurer les paramètres réseau de base et avancées. Stockage USB — Cette option vous permet d'accéder à un disque USB ou eSATA (non inclus) et de définir le partage de fichiers, un serveur multimédia et l'accès FTP. Dépannage — Cette option vous permet de diagnostiquer les problèmes rencontrés avec votre routeur et vérifie l'état de votre réseau.WRT 1200AC | Comment utiliser leSmartWi-Fi Linksys 9 Sans fil — Cette option vous permet de configurer le réseau sans fil de votre routeur. Vous pouvez également modifier le mode de sécurité, le mot de passe, le filtrage MAC et connecter des périphériques dotés de la fonction Wi-Fi Protected Setup™. Sécurité — Cette option vous permet de configurer la sécurité sur le réseau sans fil de votre routeur. Configurez le pare-feu et les paramètres VPN. Personnalisez les options de vos applications et de vos jeux.Dépannage WRT 1200AC | Dépannage 10 Votre routeur peut se présenter différemment de celui illustré Ce chapitre peut vous aider à résoudre les problèmes courants d'installation et de connexion à Internet. Pour obtenir de l'aide, contactez notre service d'assistance tech- nique primé sur linksys.com/support. LA CONFIGURATION DE VOTRE ROUTEUR A ÉCHOUÉ. Si Linksys Smart Wi-Fi n'a pas terminé l'installation:

• À l'aide d'un trombone ou d'une épingle, appuyez et maintenez le bouton de réinitialisa- tion enfoncé jusqu'à ce que le voyant de la face avant du routeur se mette à clignoter (environ 0secondes). Installez à nouveau le routeur.

• Si le problème persiste, désactivez temporairement le pare-feu de votre ordinateur (se référer aux instructions du logiciel de sécurité pour de l'aide à ce sujet). Installez à nou- veau le routeur.

• Si vous n'avez toujours pas configuré le routeur, trouvez un autre ordinateur et utilisez cet ordinateur pour installer à nouveau votre routeur.Dépannage WRT 1200AC | Dépannage 11 MESSAGE «VOTRE CÂBLE INTERNET N'EST PAS BRANCHÉ» Si vous obtenez un message «Votre câble Internet n'est pas branché» lorsque vous essayez de configurer votre routeur: . Assurez-vous qu'un câble Ethernet ou Internet (ou un câble identique à celui fourni avec votre routeur) est correctement connecté entre le port jaune INTERNET à l'arrière du routeur et le port approprié de votre modem. Sur le modem, ce port s'appelle géné- ralement Ethernet, mais il peut également être nommé Internet ou WAN.

. Assurez-vous que votre modem est connecté à la source d'alimentation et allumé. Si votre modem possède un interrupteur d'alimentation, assurez-vous qu'il est en position ON ou l.

3. Si votre service Internet est de type câble, vérifiez que le port CABLE du modem câble

est raccordé au câble coaxial fourni par votre FAI.

4. Ou, si votre service Internet est de type DSL, assurez-vous que la ligne téléphonique

DSL est raccordée au port DSL du modem.

5. Si votre ordinateur a déjà été connecté à votre modem avec un câble USB, débranchez

le câble USB. Installez à nouveau le routeur.

MESSAGE «IMPOSSIBLE D'ACCÉDER À VOTRE ROUTEUR»

Vous devez être connecté à votre réseau pour accéder à votre routeur. Si vous dispo- sez d'un accès Internet sans fil, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur. Pour résoudre un problème sur un ordinateur Windows: . Cliquez sur l'icône de réseau sans fil située sur le Bureau Windows, dans la barre d'état système de l'ordinateur. L'icône peut varier en fonction de votre version de Windows.

2. Cliquez sur Afficher les réseaux sans fil disponibles. La liste des réseaux disponibles

s'affiche. Vue arrière du routeur Vue arrière du modem câble Vue arrière du modem DSL Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemDépannage Remarque : Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse http://support.linksys.com/en-us/license. Veuillez contac- ter http://support.linksys.com/en-us/gplcodecenter pour toute demande relative au source code GPL. WRT 1200AC | Dépannage 12

3. Cliquez sur le nom de votre réseau, Cliquez sur Connexion. Dans l'exemple ci-dessous,

l'ordinateur est connecté à un réseau sans fil nommé JimsRouter. Le nom du réseau Linksys E-Series, BronzeEagle dans cet exemple, est montré en surbrillance.

4. Si vous êtes invité à entrer une clé réseau, saisissez votre mot de passe dans les

champs Clé réseau et Confirmez la clé réseau. Cliquez sur Connexion. Vous devriez désormais être en mesure d'accéder à votre routeur. Pour résoudre un problème sur un ordinateur Mac: . Dans la barre de menu située en haut de l'écran, cliquez sur l'icôneAirPort. La liste des réseaux sans fil s'affiche. Le Smart Wi-Fi Linksys attribue automatiquement un nom à votre réseau.

2. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé

JimsRouter. Le nom du réseau Linksys E-Series, BronzeEagle dans cet exemple, est montré en surbrillance.

3. Cliquez sur le nom de réseau sans fil de votre routeur Linksys E-Series (BronzeEa-

gle dans cet exemple).

4. Saisissez votre mot de passe réseau sans fil dans le champ Mot de passe. Cliquez

sur OK. Où trouver une aide supplémentaire

• Linksys.com/support/WRT1200AC (documentation, téléchargements, FAQ, assis- tance technique, chat en direct, forums)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; cliquez sur Aide en haut de l'écran)Spécifications Nom du modèle Routeur Wi-Fi double bande Gigabit Linksys Description Routeur double bande AC avec port Gigabit et 2ports USB Numéro de modèle WRT1200AC Vitesse du port de commutation 10/100/1000 Mbit/s (Ethernet gigabit) Fréquence radio 2,4 et 5GHz Nombre d'antennes 2antennes externes réglables Ports Alimentation, 1priseUSB3.0 , 1prise mixteUSB2.0 /eSATA, Internet, Ethernet (1 à4), RP-SMA (2) Boutons Réinitialisation, Wi-Fi Protected Setup™, alimentation Voyants de la face avant Alimentation, INTERNET, 2,4GHz, 5GHz, USB1, USB2, Ethernet (1-4), Wi-Fi Protected Setup UPnP Pris en charge Fonctions de sécurité WEP, WPA, WPA2, RADIUS Configuration binaire de Cryptage jusqu'à 128bits la clé de sécurité Systèmes de fichiers FAT, NTFS, et HSF+ pris en charge Navigateurs pris en charge Internet Explorer8 ou supérieur, Firefox4 ou supé- rieur, Google Chrome10 ou supérieur et Safari4 ou supérieur

Conditions environnementales Dimensions 246x194x52 mm (sans antennes) Poids 0,822kg (833g) Alimentation 12V, 2,5A Certifications FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows7, Windows8, DLNA Température de fonctionnement 0à40°C Température de stockage -20 à 60°C Humidité en fonctionnement 10 à 80% d'humidité relative, non condensée Humidité de stockage 5 à 90%, non condensée Remarque: Pour plus d'informations sur les réglementations, la garantie et la sécurité, consultez le CD fourni avec votre routeur ou rendez-vous sur Linksys.com/ support. Les caractéristiques sont sujettes à modification sans préavis. Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment la capacité du réseau sans fil, le débit de données, la portée et la couverture. Les performances résultent de plusieurs facteurs, conditions et variables, tels que la distance du point d'accès, le volume du trafic réseau, les matériaux de construction, le système d'exploitation utilisé, les produits sans fil utilisés et les interférences. WRT 1200AC | Spécifications 13Visitez linksys.com/support pour notre service d'assistance technique primé BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs. © 205 Belkin International, Inc. et/ou ses filiales. Tous droits réservés. LNKPG-00192 Rev. A00KÉTSÁVOS GIGABITES Wi‑Fi ROUTER 1200AC
