HASZNÁLATI ÚTMUTATÓ WRT1200AC LINKSYS

1 WRT1200AC AZ ÚTVÁLASZTÓ BEÁLLÍTÁSA 5 Hol találok további segítséget 5 Az útválasztó telepítése

A LINKSYS SMART WI-FI HASZNÁLATA

6 A Linksys Smart Wi‑Fi összekapcsolása 6 Az útválasztó beállításainak megváltoztatása

10 Az útválasztó telepítése nem sikerült 11 „Az internetkábel nincs csatlakoztatva" üzenet 11 „Az útválasztó nem érhető el" üzenet

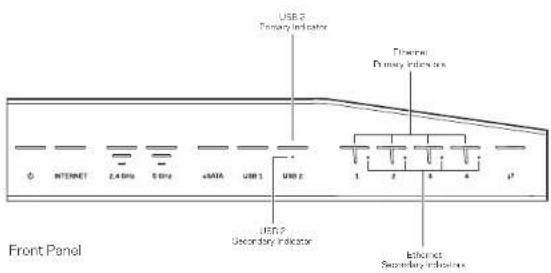

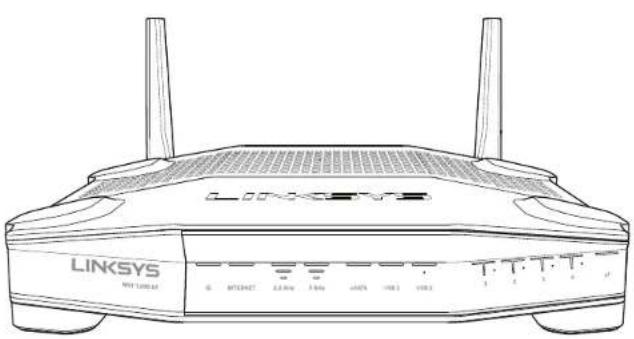

(fehér) A áramellátás LED folyamatos fehér fénnyel világít, ha az útválasztó be van kapcsolva. Villog, ha az útválasztó öntesztelést végez, minden bekapcsolás során. Internet (fehér/sárga) Az internet LED folyamatos fehér fénnyel világít, ha az útválasztó csatlakozik az internethez. Fehéren villog, ha az útválasztó a kapcsolat kiépítésén dolgozik. Folyamatos sárga LED jelzi, hogy a kapcsolat konfigurációs problémák miatt megszűnt. Villogó sárga fény jelzi, hogy a kapcsolat hardverproblémák miatt megszűnt. 2,4 GHz (fehér) A vezeték nélküli LED folyamatos fehér fénnyel világít, ha egy vagy több kliens kapcsolódik a 2,4 GHz-es hálózathoz. Ha a LED fehéren villog, az útválasztó éppen adatot küld vagy fogad a 2,4 GHz-es hálózaton. 5 GHz (fehér) A vezeték nélküli LED folyamatos fehér fénnyel világít, ha egy vagy több kliens kapcsolódik a 5GHz-es hálózathoz. Ha a LED fehéren villog, az útválasztó éppen adatot küld vagy fogad a 5 GHz-es hálózaton. eSATA (fehér) Ha nem világít, az USB/eSATA port ki van kapcsolva, vagy egy USB eszköz van csatlakoztatva. A LED fehéren világít, ha egy eSATA eszköz van csatlakoztatva. A fehéren villogó LED aktivitást jelez az eSATA porton. USB (fehér) Ha nem világít, az USB/eSATA port ki van kapcsolva, vagy egy eSATA eszköz van csatlakoztatva. A LED fehéren világít, ha egy USB eszköz van csatlakoztatva. A fehéren villogó LED aktivitást jelez a porton. Elsődleges USB2 (fehér) Ha nem világít, az USB 3.0 port ki van kapcsolva. A LED fehéren világít, ha egy USB eszköz van csatlakoztatva. A fehér villogás aktivitást jelez a porton. Másodlagos USB2 (fehér) Ha nem világít egy USB .0 vagy egy USB 2.0 eszköz van csatlakoztatva. A folyamatosan világító fehér LED USB 3.0 eszköz csatlakoztatását jelzi. ETHERNET –4 (Elsődleges) (fehér) Ezek a számozott LED-ek megfelelnek az útválasztó hátoldalán található számozott portoknak. Ha a fehér LED folyamatosan világít, akkor azon a porton keresztül az útválasztó egy eszközhöz csatlakozik. A fehér LED villogása jelzi a hálózati tevékenységet a porton. WRT AC ElölnézetTermék-összefoglaló 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1–4 (Másodlagos) (fehér) Ha a fehér LED nem világít akkor azon a porton keresztül az útválasztó 10/100 Mb/s sebességgel sikeresen csatlakozott egy eszközhöz. A folyamatosan világító fehér LED jelzi, hogy az útválasztó 1000 Mb/s sebességgel sikeresen csatlakozott egy eszközhöz. (fehér/sárga) A LED lassan villog, akár két percig is a Wi‑Fi védett telepítés alatt. A sikeres csatlakozást öt másodperces folyamatos világítással jelzi. A LED sárgán villog, ha nem sikerült a Wi‑Fi védett telepítési folyamat. Ellenőrizze, hogy az eszköz támogatja‑e a Wi‑Fi védett telepítést. Várja meg, míg a LED kialszik, majd próbálja újra. Az útválasztó egyszerre csak egy műveletet tud végrehajtani.

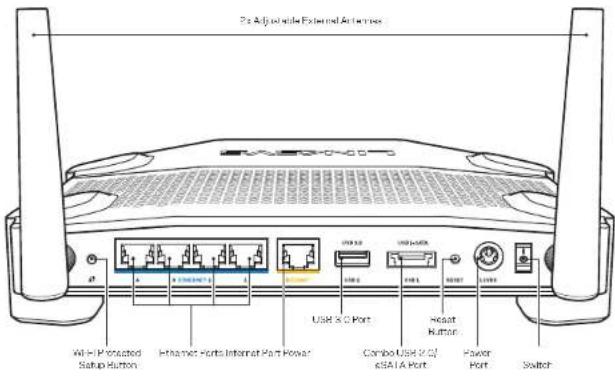

Beállítható külső antennák Ezt az útválasztót két beállítható külső antennával szállítjuk, amelyeket bekapcsolás előtt szükséges csatlakoztatni az útválasztóhoz. Az antennák csatlakoztatásához fordítsa el az antenna csatlakozóját az óramutató járásának megfelelően, mikor a router antennaportjához csatlakoztatja. Hátulnézet Megjegyzés: A legjobb teljesítmény érdekében állítsa az oldalsó antennákat függőleges hely‑ zetbe, ahogy az a képen látható. Wi-Fi védett telepítés gombja Nyomja meg a Wi‑Fi Protected Setup‑kompatibilis hálózati eszközök egyszerű vezeték nélküli hálózati biztonságának beállításához. Ethernet-portok Kösse össze Ethernet‑kábellel ezeket a kék, gigabites (10/ 100/ 1000) portokat a hálózat vezetékes eszközeivel. Megjegyzés: A legjobb teljesítmény érdekében használjon CAT5e vagy jobb kábeleket az Ethernet portokhoz. Internet-port Kösse össze Ethernet‑kábellel ezt a sárga, gigabites (10/ 100/ 1000) portot a szélessávú internet kábel/DSL modemmel. Megjegyzés: A legjobb teljesítmény érdekében használjon CAT5e vagy jobb kábeleket az Ethernet portokhoz. USB 3.0 port Csatlakoztasson egy USB vagy eSATA meghajtót, és ossza azt meg a hálózaton vagy az interneten. USB 2.0/eSATA kombinált port Csatlakoztasson egy USB vagy eSATA meghajtót, és ossza azt meg a hálózaton vagy az interneten. USB nyomtatót is csatlakoztathat, és megoszthatja azt az egész hálózaton. Reset gomb Tartsa lenyomva 10 másodpercig (amíg az áramellátás LED el nem kezd villogni), hogy visszaállítsa az útválasztó gyári beállításait. A gyári beállításokat a Linksys Smart Wi‑ Fi használatával is visszaállíthatja az interneten keresztül, vagy mobil alkalmazásból. Tápegység csatlakozó Csatlakoztassa a mellékelt AC tápegységet. Főkapcsoló Nyomja meg az útválasztó bekapcsolásához. WRT 1200AC | Termék-összefoglaló 2Termék-összefoglaló WRT 1200AC | Termék-összefoglaló 3 210mm8 1/4”104mm4 3/32” 104 mm Falra szerelt elhelyezésAz útválasztó mindegyik lábának az alján rögzítőnyílás van, a rugalmasság biztosítására az útválasztó falra szerelése során. A nyílások közötti távolság a 04 mm a rövidebb és 2 mm a hosszabb oldalon. Az útválasztó rögzítéséhez két csavar szükséges. Javasolt rögzítőelemek 3 mm 6-7 mm 1,5-2 mm Megjegyzés:A Linksys nem vállal felelősséget a nem biztonságos rögzítőelemek okozta káro-sodásokért. Rögzítés . Határozza meg, hova kívánja elhelyezni az útválasztót és, hogy melyik oldalát használ-ja a rögzítéshez. A kiválasztott fal feltétlenül legyen sima, sík, száraz és szilárd. Olyan helyet kell választani, amely közelében van hálózati csatlakozó.2. A lyukak kifúrása előtt válassza ki azt a sablont (rövid vagy hosszú oldali), amelyik megfelel a felszereléshez. Fúrja ki a lyukakat a megfelelő sablont használva.3. Helyezzen egy-egy csavart mindkét lyukba úgy, hogy 4 mm-re lógjon ki a fejük.4. Helyezze el úgy az útválasztót, hogy a rögzítőnyílásai egy magasságba kerüljenek a két csavarral.5. Helyezze rá a rögzítőnyílásokat a csavarokra, majd csúsztassa az útválasztót lefelé, míg a csavarok szorosan bele nem illeszkednek a nyílásokba. Fali szerelősablon (rövid oldal) Nyomtassa ki 00%-os méretben ezt az oldalt. Vágja ki a pontvonal mentén, majd helyezze a falra, hogy biztosítsa a lyukak pontos távolságát.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwTermék-összefoglaló 210 mm Fali szerelősablon (hosszú oldal) Nyomtassa ki 100%‑os méretben ezt az oldalt. Vágja ki a pontvonal mentén, majd helyezze a falra, hogy biztosítsa a lyukak pontos távolságát. WRT 1200AC | Termék-összefoglaló 4Az útválasztó beállítása HOL TALÁLOK TOVÁBBI SEGÍTSÉGET

• Linksys.com/support/WRT1200AC (dokumentáció, letöltések, GYIK, technikai támoga‑ tás, élő csevegés, fórumok)

• Linksys Smart Wi‑Fi súgó (csatlakozzon a Linksys Smart Wi-Fi szolgáltatáshoz, majd a képernyő tetején kattintson a Súgó lehetőségre)

AZ ÚTVÁLASZTÓ TELEPÍTÉSE

Az útválasztó telepítése:

1. Ha egy korábbi útválasztót cserél, bontsa annak kapcsolatait.

2. Csatlakoztassa az antennákat és a tápegységet az új útválasztóhoz.

3. Indítsa újra a modemet

4. Kösse össze az internetkábellel a modemet és az útválasztó sárga portját. Várjon,

amíg az útválasztó elején nem világít folyamatosan a tápfeszültség jelzőfény.

5. Csatlakozzon a biztonságos vezeték nélküli hálózatra, amelynek nevét az útválasz‑

tóhoz mellélelt Első lépések füzet tartalmazza. (A hálózat nevét és jelszavát később megváltoztathatja.) Ha segítségre van szüksége a hálózatra csatlakozáshoz, tekintse meg az adott eszköz dokumentációját. Megjegyzés: Az útválasztó beállításának befejezéséig nem lesz internet‑hozzáférése.

6. Nyisson meg egy webböngészőt és kövesse az utasításokat a beállítás befejezéséhez.

Ha az utasítások nem jelennek meg a webböngészőben, írja be a linksyssmartwifi.com címet a címsorba.

7. A Linksys Smart Wi‑Fi fiók beállításához a telepítés végén kövesse a képernyőn megje‑

lenő utasításokat. A Linksys Smart Wi‑Fi használatával bármilyen internetkapcsolattal rendelkező számítógépről beállíthatja az útválasztót. Az útválasztó beállításainak kezelése:

• Az útválasztó nevének és jelszavának megváltoztatása

• Vendég hozzáférés beállítása

• Szülői felügyelet beállítása

• Eszközök csatlakoztatása a hálózathoz

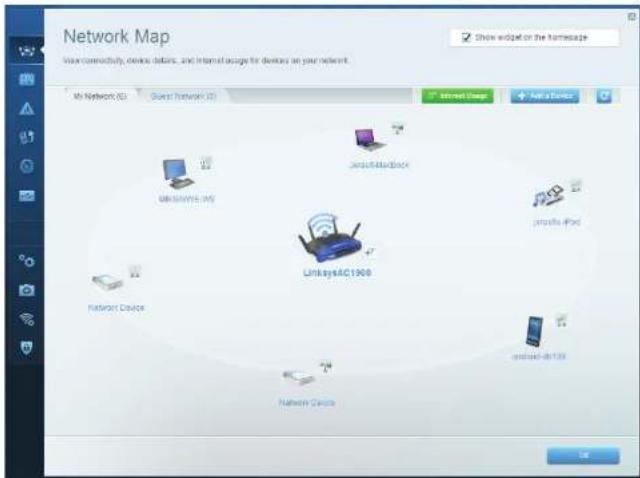

• Internetkapcsolat sebességének tesztelése Megjegyzés: A Linksys Smart Wi‑Fi fiók beállítása során kapni fog egy ellenőrző e‑mailt. Nyissa meg a kapott e‑mailt, és kattintson az abban található hivatkozásra. Az útválasztó beállítása WRT 1200AC | Az útválasztó beállítása 5A Linksys Smart Wi-Fi használata Hálózati térkép – Megjelenítheti és kezelheti vele a routerhez csatlakoztatott összes hálózati eszközt. Megtekintheti a fő hálózathoz és a vendég hálózathoz csatlakozó eszközöket, lecsatlakoztathat eszközöket, és információkat jeleníthet meg az egyes eszközökkel kapcsolatban.

AZ ÚTVÁLASZTÓ BEÁLLÍTÁSAINAK MEGVÁLTOZTATÁSA Megjegyzés: Ha bármelyik menüvel kapcsolatban segítségre van szüksége, kattintson a Súgó gombra a képernyő felső részén.

1. Egy webböngészővel jelentkezzen be a Linksys Smart Wi‑Fi fiókjába a

linksyssmartwifi.com vagy (ha nem online) a myrouter.local címen.

2. A bal oldali menüben kattintson egy opcióra.

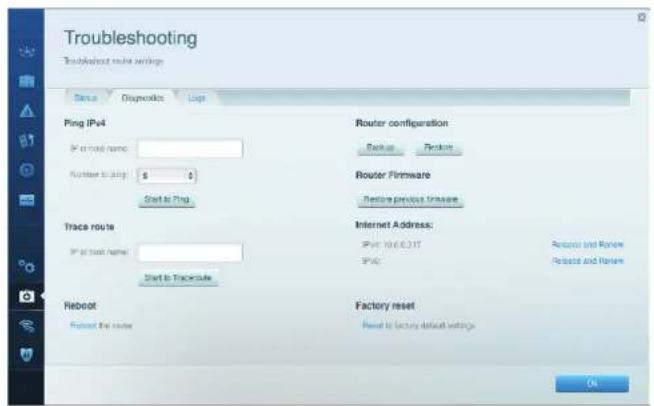

CSATLAKOZÁS A LINKSYS SMART WIFI SZOLGÁLTATÁSHOZ A Linksys Smart Wi-Fi megnyitása:

1. Egy webböngészővel látogasson el a linksyssmartwifi.com vagy (ha nem online) a myrou‑

2. Írja be a korábban beállított e‑mail címét és jelszavát, majd kattintson aBejelentkezés

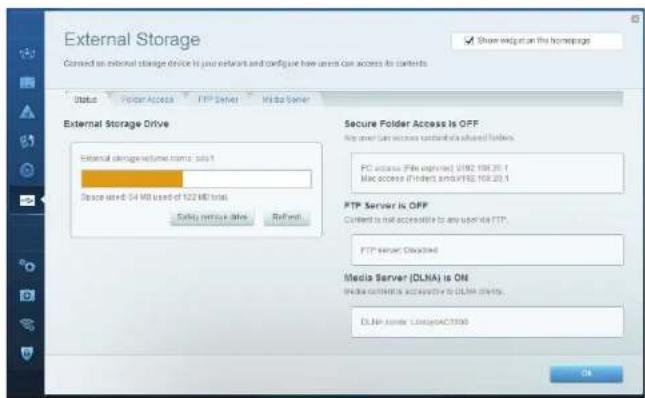

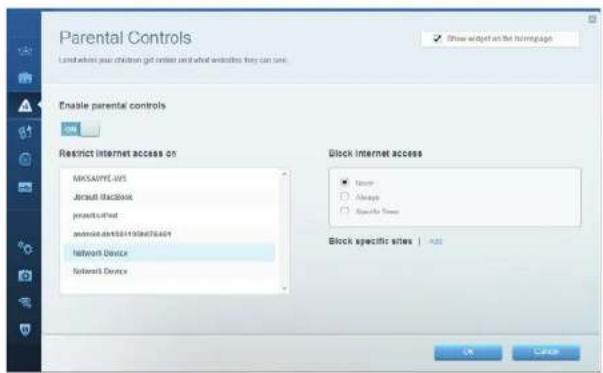

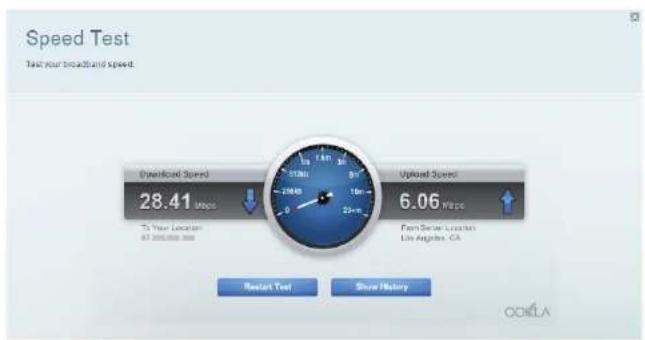

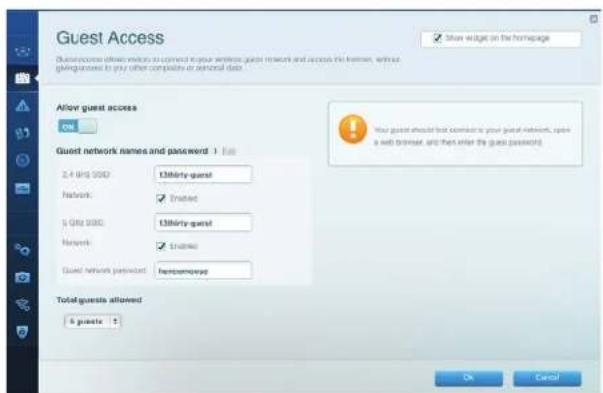

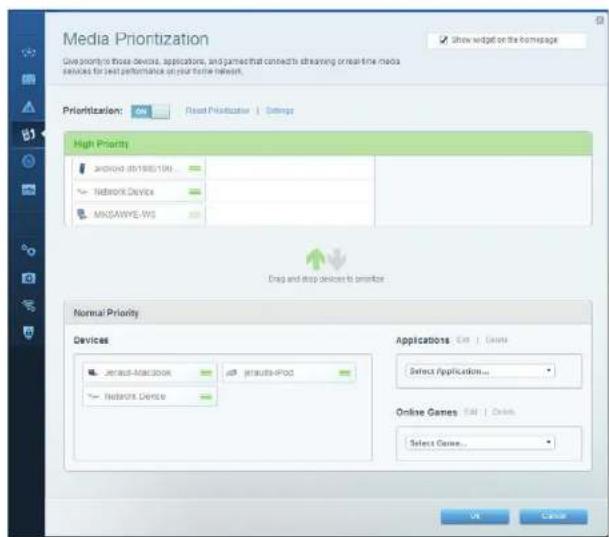

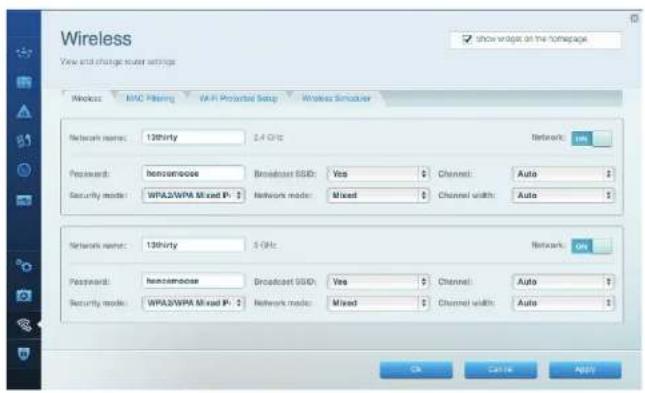

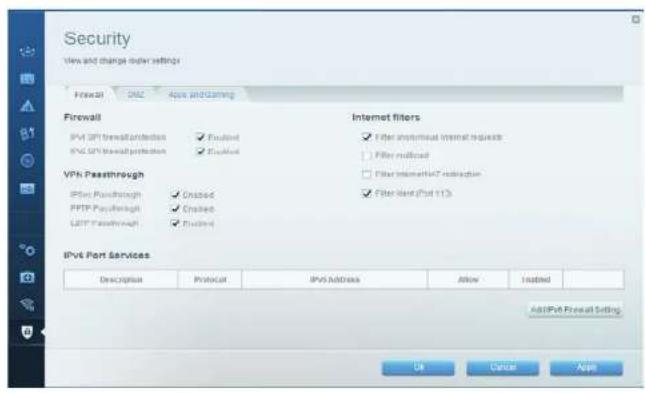

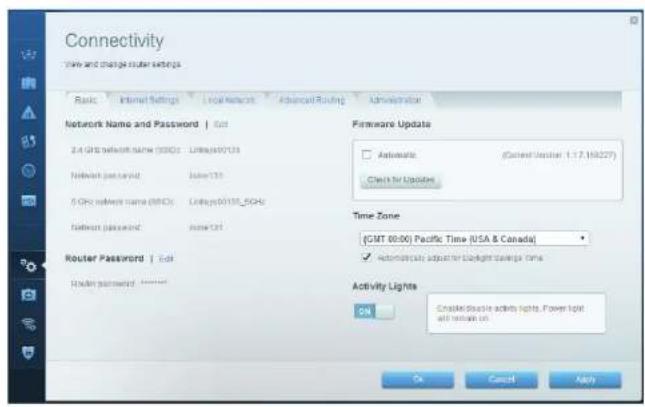

gombra. WRT 1200AC | A Linksys Smart Wi-Fi használata 6WRT 1200AC | A Linksys Smart Wi‑Fi használata 7 Vendég hozzáférés – Konfigurálhat és ellenőrizhet vele egy olyan hálózatot, amelyet a vendégek úgy használhatnak, hogy nem férnek hozzá az összes hálózati erőforráshoz. Media rangsorolás – Beállítható vele, mely eszközök és alkalmazások élvezzenek prioritást a hálózati forgalomban. Szülői felügyelet – Blokkolhat vele weboldalakat, és beállíthatja, hogy mikor lehessen hozzáférni az internethez.WRT 1200AC | A Linksys Smart Wi‑Fi használata 8 Sebességteszt – Tesztelhető vele a hálózat internetkapcsolatának sebessége. Csatlakoztathatóság – Alapvető és haladó hálózati beállítások megváltoztatása. Külső tárterület – elérheti a csatlakoztatott USB‑ vagy eSATA‑meghajtót (egyik sem tartozék) és beállíthatja a fájlok megosztását, a médiakiszolgálót és az FTP hozzáférést. Hibaelhárítás – Segít feltárni az útválasztóval kapcsolatos problémák okát és ellenőrizni a hálózat állapotát.WRT 1200AC | A Linksys Smart Wi‑Fi használata 9 Vezeték nélküli kapcsolat – Használatával konfigurálhatja az útválasztó vezeték nélküli hálózatát. Megváltoztathatja a biztonsági üzemmódot, a jelszót, a MAC‑ szűrést, és a Wi‑Fi Protected Setup™ használatával eszközöket csatlakoztathat. Biztonság – Az útválasztó vezeték nélküli biztonságának konfigurálására szolgál. Megadhatja a tűzfal és a VPN beállításait, és egyéni beállításokat adhat meg egyes alkalmazásokra és játékokra vonatkozóan.Hibaelhárítás WRT 1200AC | Hibaelhárítás 10 Az útválasztó kinézete ettől eltérhet Ez a fejezet segít megoldani néhány általános beállítási problémát és csatlakozni az internetre. További segítséget díjnyertes technikai támogatásunktól kaphat a linksys. com/support címen. AZ ÚTVÁLASZTÓ TELEPÍTÉSE NEM SIKERÜLT Ha a Linksys Smart Wi-Fi nem fejezte be a beállítást:

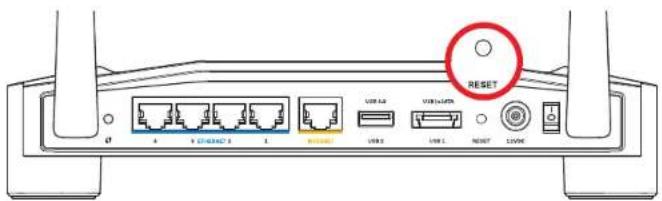

• Egy gemkapocs vagy gombostű segítségével tartsa lenyomva a Reset gombot, amíg az útválasztó elején az áramellátás LED elkezd villogni (kb. 0 másodperc). Telepítse újra az útválasztót.

• Ha ez nem működik, ideiglenesen kapcsolja ki a számítógép tűzfalát (lásd a biztonsági szoftver használati utasítását). Telepítse újra az útválasztót.

• Ha így sem tudja beállítani az útválasztót, keressen egy másik számítógépet és azt hasz- nálja az útválasztó telepítéséhez.Hibaelhárítás WRT 1200AC | Hibaelhárítás 11

AZ INTERNETKÁBEL NINCS CSATLAKOZTATVA ÜZENET

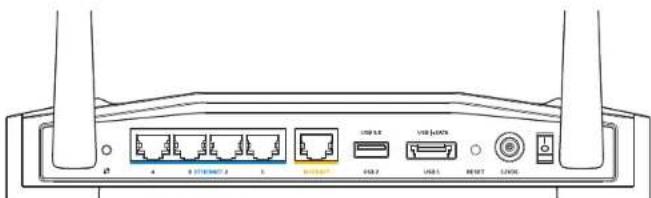

Ha megjelenik „Az internetkábel nincs csatlakoztatva" üzenet az útválasztó telepítése közben: . Győződjön meg róla, hogy az Ethernet- vagy internet-kábel (vagy egy olyan kábel, mint az útválasztóhoz mellékelt) stabilan csatlakozik a sárga INTERNET porthoz az útválasztó hátulján és a modem megfelelő portjához. Ez a port a modemen általában Ethernet felirattal van ellátva, de előfordulhat az Internet vagy a WAN felirat is.

. Győződjön meg róla, hogy a modem csatlakoztatva van az elektromos hálózathoz, és be van kapcsolva. Ha van főkapcsolója, győződjön meg róla, hogy az ON vagy l állás- ban van.

3. Ha az internetes szolgáltatás kábeles, akkor ellenőrizze, hogy a kábelmodem CABLE

portja csatlakozik-e az internetszolgáltató által biztosított koaxiális kábelhez.

4. Vagy, ha az internetes szolgáltatás DSL, győződjön meg róla, hogy a DSL telefonvonal

csatlakozik-e a modem DSL portjához.

5. Ha a számítógép korábban USB-kábelen kapcsolódott a modemhez, akkor húzza ki az

USB-kábelt. Telepítse újra az útválasztót. „AZ ÚTVÁLASZTÓ NEM ÉRHETŐ EL" ÜZENET Az útválasztó eléréséhez csatlakoznia kell a saját hálózatához. Ha jelenleg rendelkezik internet-hozzáféréssel, a probléma oka lehet az is, hogy véletlenül egy másik vezeték nélküli hálózathoz csatlakozott. A probléma megoldása Windows operációs rendszert használó számítógépeken: . A Windows operációs rendszert használó asztali számítógépén jobb gombbal kattint- son a rendszertálcán található vezeték nélküli ikonra. Az ikon a Windows rendszer verziójától függően eltérő lehet.

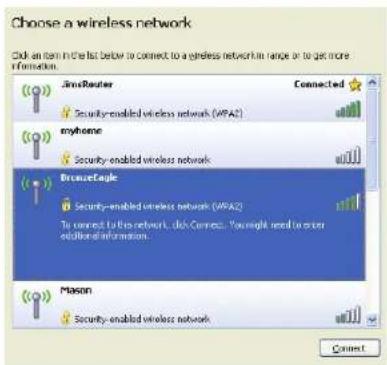

2. Kattintson az Elérhető vezeték nélküli hálózatok megtekintése lehetőségre. Megje-

lenik az elérhető hálózatokat tartalmazó lista. Az útválasztó hátulnézete A kábelmodem hátulnézete A DSL-modem hátulnézete Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemHibaelhárítás Megjegyzés: A termékben felhasznált külső szoftverek licencei és előírásai a következő címen találhatók: http://support.linksys.com/en-us/license. Ha kérdése van, vagy ha a GPL forráskódra van szüksége, kérjük, lépjen velünk kapcsolatba a http://sup- port.linksys.com/en-us/gplcodecenter címen. WRT 1200AC | Hibaelhárítás 12

3. Kattintson a saját hálózata nevére. Kattintson a Csatlakozás lehetőségre. Az alábbi

példában a számítógép egy másik vezeték nélküli hálózathoz csatlakozott, melynek neve: JimsRouter. A példában kiválasztottként a Linksys E-Series hálózat neve: Bron- zeEagle látható.

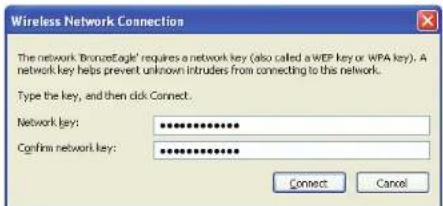

4. Amikor a rendszer kéri a hálózati kulcsot, írja be a jelszót a Hálózati kulcs és a Hálóza-

ti kulcs megerősítése mezőkbe. Kattintson a Csatlakozás lehetőségre. Most már el kell érnie az útválasztót. A probléma megoldása Mac operációs rendszert használó számítógépeken: . A képernyő felső részén található menüsoron kattintson az AirPort ikonra. Megjelenik a vezeték nélküli hálózatokat tartalmazó lista. A Linksys Smart Wi-Fi automatikusan hozzárendelt a hálózatához egy nevet.

2. Az alábbi példában a számítógép egy másik vezeték nélküli hálózathoz csatlakozott,

melynek neve: JimsRouter. A példában kiválasztottként a Linksys E-Series hálózat neve: BronzeEagle látható.

3. Kattintson a Linksys E-Series útválasztó vezeték nélküli hálózatának nevére (a példá-

4. Írja be a vezeték nélküli hálózat jelszavát a Jelszó mezőbe. Kattintson az OK gombra.

Hol találok további segítséget

• Linksys.com/support/WRT1200AC (dokumentáció, letöltések, GYIK, technikai támo- gatás, élő csevegés, fórumok)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; kattintson a Súgó gombra a képernyő felső részén)Műszaki adatok Modell neve Linksys Dual‑Band Gigabit Wi‑Fi Router Leírás Kétsávos AC útválasztó Gigabites 2 db USB csatla‑ kozókkal Típusszám WRT1200AC Kapcsolási port sebessége 10/100/1000 Mb/s (Gigabit Ethernet) Rádiófrekvencia 2,4 és 5 GHz Antennák száma 2 db külső beállítható antenna Portok Tápegység, 1 db USB 3.0, 1 db kombinált USB 2.0/ eSATA, Internet, Ethernet (1‑4), RP‑SMA (2) Gombok Reset (alaphelyzet), Wi‑Fi védett telepítés, Főkapcsoló Előlapi jelzőfények Tápellátás, INTERNET, 2,4 GHz, 5 GHz, USB1, USB2, Ethernet (1‑4), Wi‑Fi Protected Setup UPnP Támogatott Biztonsági funkciók WEP, WPA, WPA2, RADIUS Biztonsági kulcs hossza Akár 128 bites titkosítás Fájlrendszer támogatás FAT32, NTFS és HSF+ Webböngésző támogatás Internet Explorer 8 vagy újabb, Firefox 4 vagy újabb, Google Chrome 10 vagy újabb és Safari 4 vagy újabb

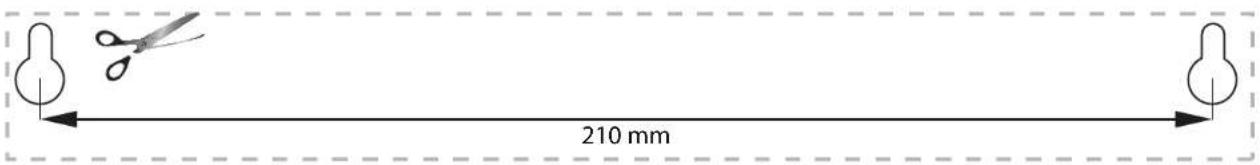

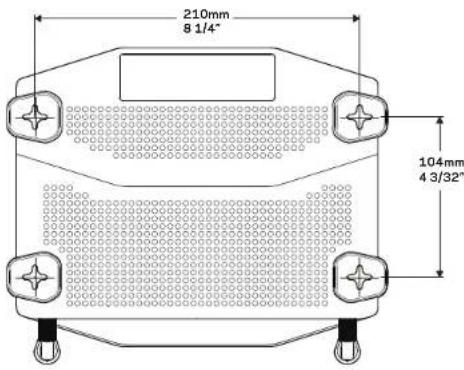

Beépítési adatok Méretek 246 x 194 x 52 mm (9,68" x 7,64" x 2,05") antenn‑ ák nélkül Készülék tömege 833g Tápellátás 12 V, 2,5A Tanúsítványok FCC, IC, CE, Wi‑Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Üzemi hőm. 0 és 40 °C között Tárolási hőm. ‑20 és 60 °C között Üzemi páratartalom 10 és 80% közötti relatív páratartalom, lecsapódás nélkül Tárolási páratartalom 5 és 90% között (lecsapódás nélkül) Megjegyzés: A szabályozásokkal, a jótállással és a biztonsággal kapcsolatos információkért tekintse meg az útválasztóhoz mellékelt CD‑t vagy látogasson el az Linksys.com/ support címre. A specifikációk előzetes értesítés nélkül változhatnak. A maximális teljesítmény meghatározása az IEEE 802.11 szabvány specifikációi alapján történt. A tényleges teljesítmény változhat, beleértve a kisebb vezeték nélküli hálózati teljesítményt, adatátviteli arányt, hatósugarat és lefedettséget. A teljesítményt számos állandó és ideiglenes tényező, illetve környezeti feltétel befolyásolhatja. Ilyen például a hozzáférési ponttól való távolság, a hálózati forgalom nagysága, az épület építőanyagai és szerkezete, az operációs rendszer, a használt vezeték nélküli eszközök, az interferencia és egyéb zavaró környezeti hatások. WRT 1200AC | Műszaki adatok 13A díjnyertes technikai támogatásért látogasson el a linksys.com/support oldalra. A BELKIN, LINKSYS és más terméknevek és emblémák a Belkin vállalatcsoport védjegyei. Az egyéb védjegyek az adott harmadik fél tulajdonában állnak. © 205 Belkin International, Inc. és/vagy annak leányvállalatai. Minden jog fenntartva. LNKPG-00192 Rev. A00GIGABIT DUAL-BAND ROUTER Wi-Fi 1200AC PANDUAN PENGGUNAWRT 1200AC | Isi P RINGKASAN PRODUK 1 WRT1200AC
