HƯỚNG DẪN NGƯỜI DÙNG WRT1200AC LINKSYS

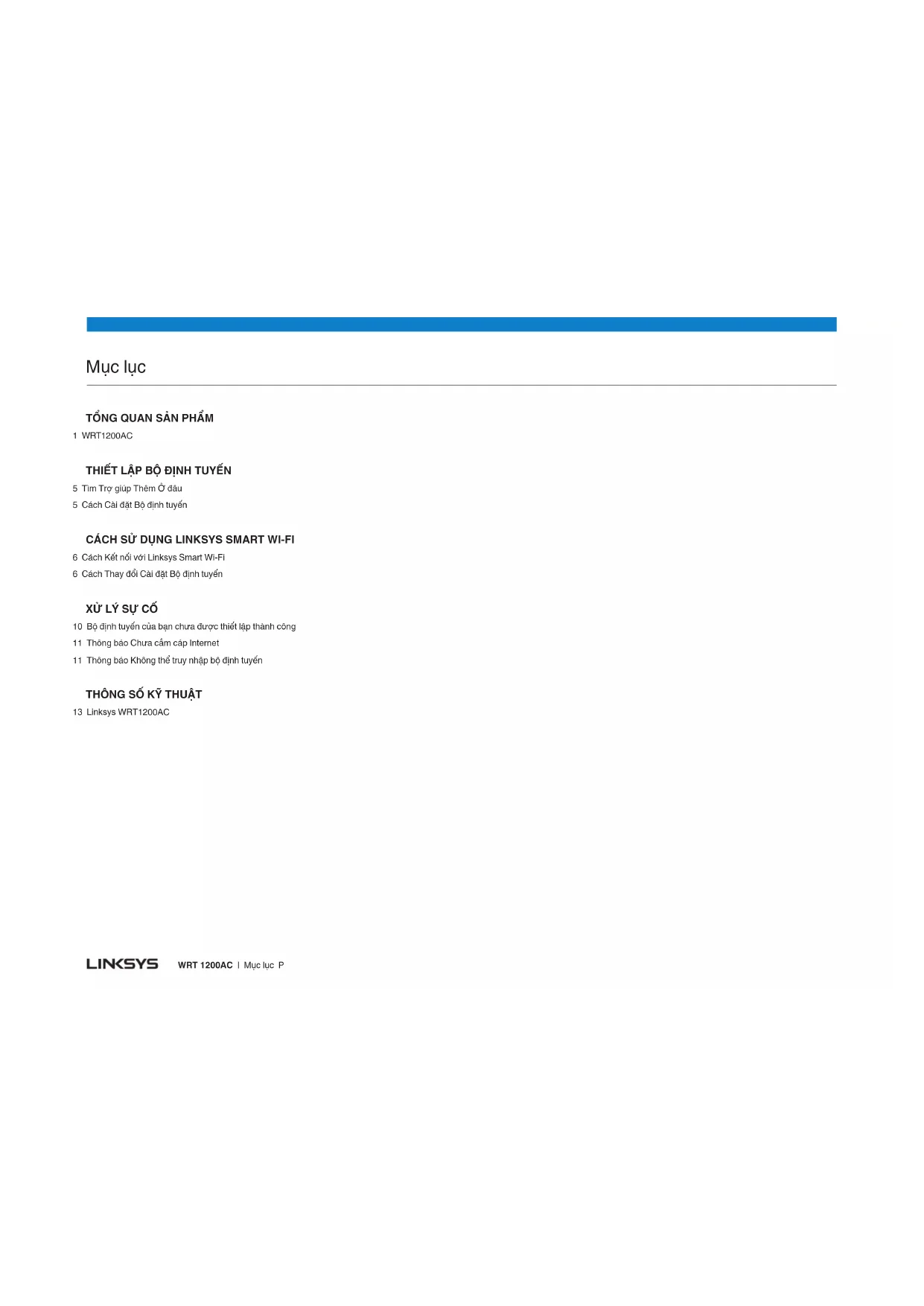

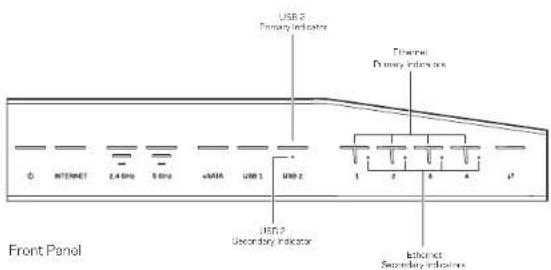

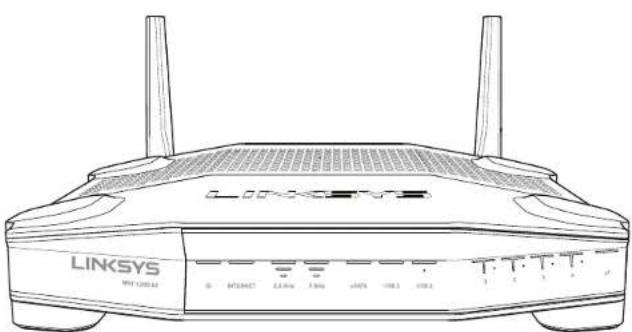

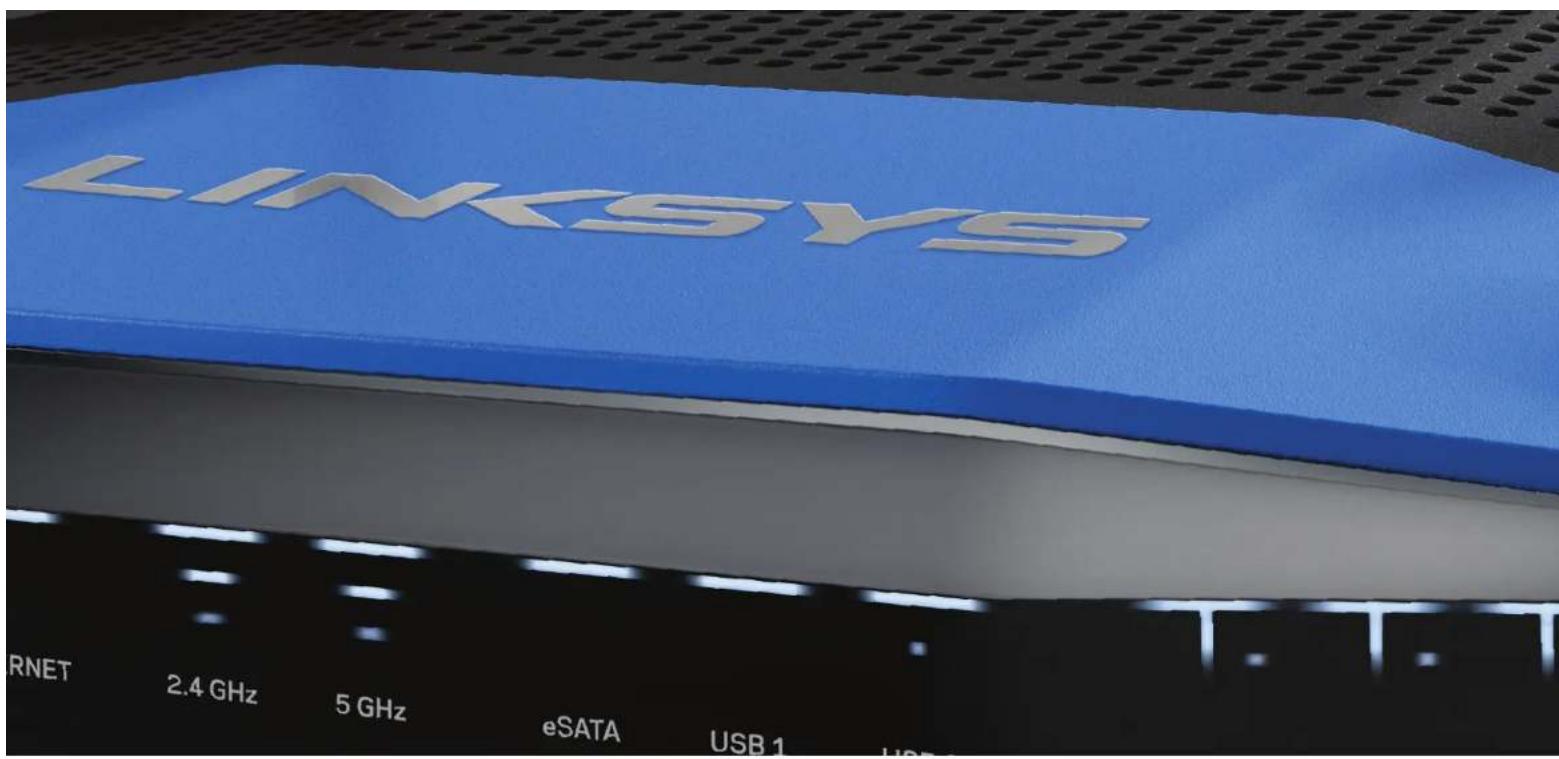

13 Linksys WRT1200AC Mục lụcTổng quan Sản phẩm WRT 1200AC | Tổng quan Sản phẩm 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel ĐÈN BÁO MẶT TRƯỚC (Trắng) Đèn LED nguồn sáng trắng liên tục trong khi bộ định tuyến được bật. Đèn này sẽ nhấp nháy khi bộ định tuyến chạy qua chế độ tự chẩn đoán mỗi lần khởi động. Internet (Trắng/Hổ phách) Đèn LED Internet sáng trắng liên tục khi được kết nối với Internet. Đèn này sẽ nhấp nháy màu trắng trong khi bộ định tuyến tìm cách thiết lập kết nối. Đèn LED sáng màu hổ phách liên tục cho biết đã mất kết nối do vấn đề cấu hình. Đèn màu hổ phách nhấp nháy cho biết đã mất kết nối do vấn đề phần cứng.

(Trắng) Đèn LED Không dây sáng trắng liên tục khi có một hoặc nhiều máy khách kết nối với mạng 2.4 GHz. Nếu đèn LED nhấp nháy màu trắng, nghĩa là bộ định tuyến đang gửi hoặc nhận dữ liệu qua mạng 2.4 GHz. 5 GHz (Trắng) Đèn LED Không dây sáng trắng liên tục khi có một hoặc nhiều máy khách kết nối với mạng 5 GHz. Nếu đèn LED nhấp nháy màu trắng, nghĩa là bộ định tuyến đang gửi hoặc nhận dữ liệu qua mạng 5 GHz. eSATA (Trắng) Khi tắt, nghĩa là cổng USB/eSATA tắt hoặc đã kết nối với thiết bị USB. Đèn LED sáng trắng liên tục khi một thiết bị eSATA được kết nối. Đèn LED nhấp nháy màu trắng cho biết có hoạt động thông qua cổng eSATA. USB 1 (Trắng) Khi tắt, nghĩa là cổng USB/eSATA tắt hoặc đã kết nối với thiết bị eSATA. Đèn LED sáng trắng liên tục khi một thiết bị USB được kết nối. Đèn LED nhấp nháy màu trắng cho biết có hoạt động trên cổng. USB2 Chính (Trắng) Khi tắt, nghĩa là cổng USB 3.0 tắt. Đèn LED sáng trắng liên tục khi một thiết bị USB được kết nối. Đèn nhấp nháy màu trắng cho biết có hoạt động trên cổng. USB2 Phụ (Trắng) Khi tắt, nghĩa là đã kết nối với thiết bị USB 1.0 hoặc USB 2.0. Đèn LED trắng sáng liên tục cho biết đã kết nối với thiết bị USB 3.0. ETHERNET 1 đến 4 (Chính) (Trắng) Những đèn LED được đánh số này tương ứng với các cổng được đánh số trên mặt sau của bộ định tuyến. Nếu đèn LED sáng trắng liên tục, nghĩa là bộ định tuyến đã kết nối với một thiết bị qua cổng đó. Đèn LED nhấp nháy màu trắng cho biết có hoạt động mạng qua cổng đó. WRT 1200AC Mặt trước Tổng quan Sản phẩmTổng quan Sản phẩm 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 đến 4 (Phụ) (Trắng) Nếu đèn LED trắng tắt, nghĩa là bộ định tuyến đã kết nối thành công với một thiết bị qua cổng đó ở tốc độ 10/100 Mbps. Đèn LED sáng trắng liên tục cho biết bộ định tuyến đã kết nối thành công với một thiết bị ở tốc độ 1000 Mbps. (Trắng/Hổ phách) Đèn LED nháy chậm trong vòng hai phút trong quá trình thiết lập Wi-Fi Protected Setup. Đèn này sẽ sáng trắng liên tục trong năm giây để cho biết một kết nối thành công. Đèn LED nhấp nháy màu hổ phách nếu quá trình Wi-Fi Protected Setup không thành công. Hãy chắc chắn rằng thiết bị khách có hỗ trợ Wi-Fi Protected Setup. Đợi cho đến khi đèn LED tắt, rồi thử lại lần nữa. Bộ định tuyến hỗ trợ mỗi lần một phiên.

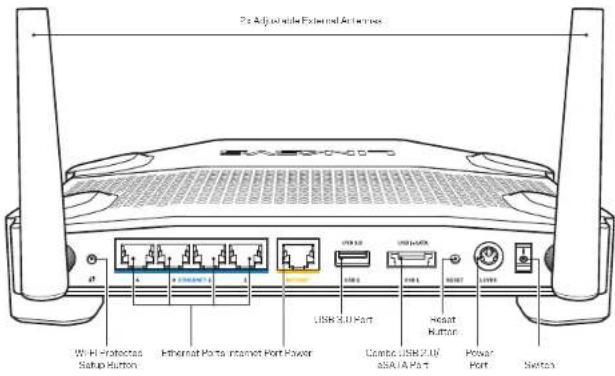

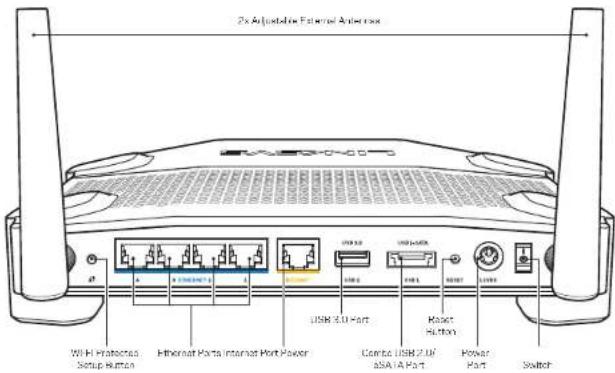

Ăng-ten Ngoài Có thể Điều chỉnh Bộ định tuyến này đi kèm với hai ăng-ten ngoài có thể điều chỉnh và bạn cần gắn những ăng-ten này vào bộ định tuyến trước khi bật nguồn. Để gắn ăng-ten, hãy vặn đầu nối ăng-ten theo chiều kim đồng hồ vào cổng ăng-ten trên bộ định tuyến. Mặt sau Lưu ý: Để đạt hiệu suất tốt nhất, hãy đặt các ăng-ten phía hai bên theo chiều thẳng đứng như minh họa trong hình. Nút Wi-Fi Protected Setup Ấn để dễ dàng đặt cấu hình bảo mật không dây trên các thiết bị mạng hỗ trợ Wi-Fi Protected Setup. Cổng Ethernet Kết nối cáp Ethernet với các cổng gigabit (10/ 100/ 1000) màu xanh da trời này và với các thiết bị nối dây trong mạng. Lưu ý: Để đạt hiệu suất tốt nhất, hãy dùng cáp CAT5e hoặc chất lượng cao hơn trên cổng Ethernet. Cổng Internet Kết nối một cáp Ethernet với cổng gigabit (10/ 100/ 1000) màu vàng này và với modem cáp Internet băng rộng/DSL hoặc modem cáp quang. Lưu ý: Để đạt hiệu suất tốt nhất, hãy dùng cáp CAT5e hoặc chất lượng cao hơn trên cổng Ethernet. Cổng USB 3.0 Kết nối và chia sẻ ổ đĩa USB hoặc eSATA trên mạng của bạn hoặc trên Internet. Cổng USB 2.0/eSATA Kết hợp Kết nối và chia sẻ ổ đĩa USB hoặc eSATA trên mạng của bạn hoặc trên Internet. Bạn cũng có thể kết nối máy in qua cổng USB và chia sẻ trên toàn mạng của bạn. Nút Đặt lại Ấn và giữ trong 10 giây (cho đến khi đèn LED nguồn bắt đầu nhấp nháy) để đặt lại bộ định tuyến về cài đặt gốc. Bạn cũng có thể khôi phục cài đặt gốc sử dụng Linksys Smart Wi-Fi trên Internet hoặc ứng dụng di động. Cổng Nguồn Kết nối bộ chuyển đổi điện AC kèm theo. Nút Nguồn Nhấn để bật bộ định tuyến. WRT 1200AC | Tổng quan Sản phẩm 2Tổng quan Sản phẩm WRT 1200AC | Tổng quan Sản phẩm 3 210mm8 1/4”104mm4 3/32” 104 mm Bố trí Gắn TườngBộ định tuyến có khe gắn tường ở dưới đáy của mỗi chân, cho phép linh hoạt trong việc gắn bộ định tuyến trên tường. Khoảng cách giữa các khe cắm trên cạnh ngắn là 104 mm. Khoảng cách giữa các khe cắm trên cạnh dài là 2 1 0 mm. Cần có hai đinh vít để gắn bộ định tuyến. Phần cứng gắn được đề nghị 3 mm 6-7 mm 1,5-2 mm Lưu ý:Linksys không chịu trách nhiệm đối với các hư hại xảy ra do phần cứng gắn tường không chắc chắn. Hướng dẫn Lắp đặt 1. Xác định nơi bạn muốn gắn bộ định tuyến và cạnh bạn muốn dùng để gắn. Bảo đảm rằng bề mặt tường của bạn trơn nhẵn, phẳng, khô và chắc chắn. Bảo đảm vị trí gắn trong tầm ổ cắm điện.2. Trước khi khoan lỗ, hãy chọn mẫu (cạnh ngắn hoặc cạnh dài) phù hợp với cách lắp đặt của bạn. Khoan lỗ theo mẫu đúng.3. Gắn đinh vít vào mỗi lỗ và chừa 4 mm ở mỗi đầu.4. Đặt bộ định tuyến để các khe cắm treo tường thẳng hàng với hai đinh vít.5. Đặt khe cắm treo tường trên đinh vít và trượt bộ định tuyến xuống cho đến khi đinh vít vừa khít vào khe cắm treo tường. Mẫu Gắn Tường (Cạnh Ngắn) In trang này với kích cỡ 100%. Cắt dọc theo đường chấm chấm và đặt lên tường để đảm bảo khoảng cách chính xác giữa các lỗ.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwTổng quan Sản phẩm 210 mm Mẫu Gắn Tường (Cạnh Dài) In trang này với kích cỡ 100%. Cắt dọc theo đường chấm chấm và đặt lên tường để đảm bảo khoảng cách chính xác giữa các lỗ. WRT 1200AC | Tổng quan Sản phẩm 4Thiết lập Bộ định tuyến TÌM TRỢ GIÚP THÊM Ở ĐÂU

• Linksys.com/support/WRT1200AC (tài liệu, nội dung tải xuống, câu hỏi thường gặp, hỗ trợ kỹ thuật, trò chuyện trực tiếp, diễn đàn)

• Trợ giúp Linksys Smart Wi-Fi (kết nối với Linksys Smart Wi-Fi, sau đó bấm Help (Trợ giúp) ở phía trên cùng của màn hình) CÁCH CÀI ĐẶT BỘ ĐỊNH TUYẾN Để Cài đặt Bộ định tuyến:

1. Nếu thay thế bộ định tuyến cũ, hãy ngắt kết nối bộ cũ.

2. Gắn các ăng-ten và bật nguồn bộ định tuyến mới của bạn.

3. Khởi động lại modem của bạn

4. Kết nối cáp Internet từ modem vào cổng Internet màu vàng trên bộ định tuyến. Đợi đến khi

đèn báo nguồn ở mặt trước bộ định tuyến ổn định.

5. Kết nối với tên mạng không dây bảo mật hiển thị trong Hướng dẫn Sử dụng Nhanh kèm theo

bộ định tuyến. (Bạn có thể đổi tên mạng và mật khẩu sau.) Nếu bạn cần trợ giúp kết nối vào mạng, hãy tham khảo tài liệu của thiết bị. Lưu ý: Bạn sẽ không thể truy nhập Internet cho đến khi hoàn tất quá trình thiết lập bộ định tuyến.

6. Mở trình duyệt web và thực hiện theo hướng dẫn để hoàn tất quá trình thiết lập. Nếu hướng

dẫn không xuất hiện trong trình duyệt web, hãy nhập linksyssmartwi.com vào thanh địa chỉ.

7. Cuối quá trình thiết lập, hãy thực hiện theo hướng dẫn trên màn hình để thiết lập tài khoản

Linksys Smart Wi-Fi. Sử dụng Linksys Smart Wi-Fi để đặt cấu hình bộ định tuyến từ bất kỳ máy tính nào có kết nối Internet. Quản lý Cài đặt Bộ định tuyến:

• Thay đổi tên và mật khẩu của bộ định tuyến

• Thiết lập truy nhập khách

• Đặt cấu hình kiểm soát của cha mẹ

• Kết nối các thiết bị với mạng của bạn

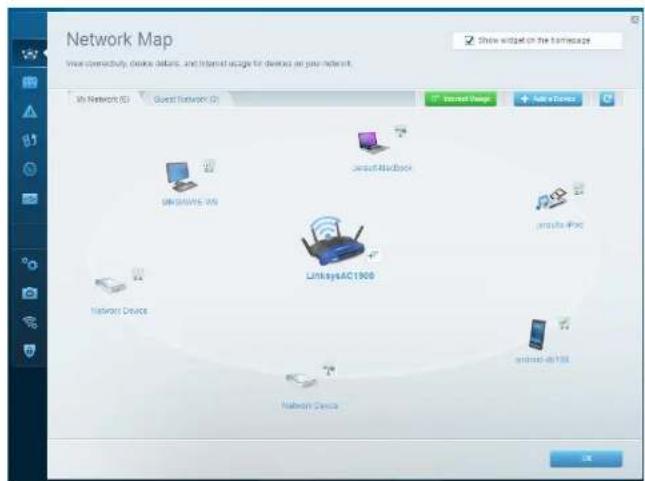

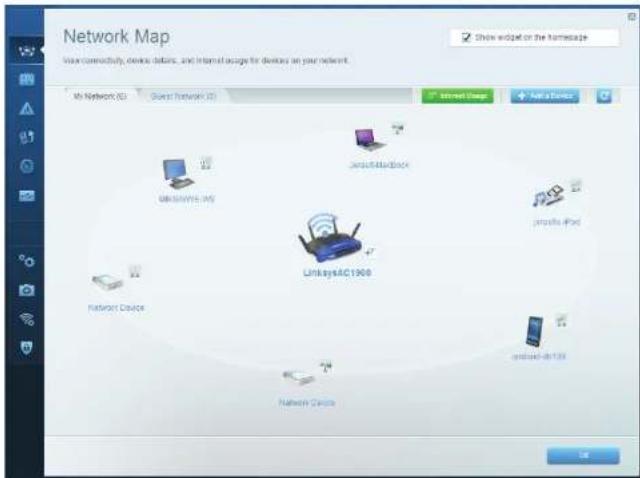

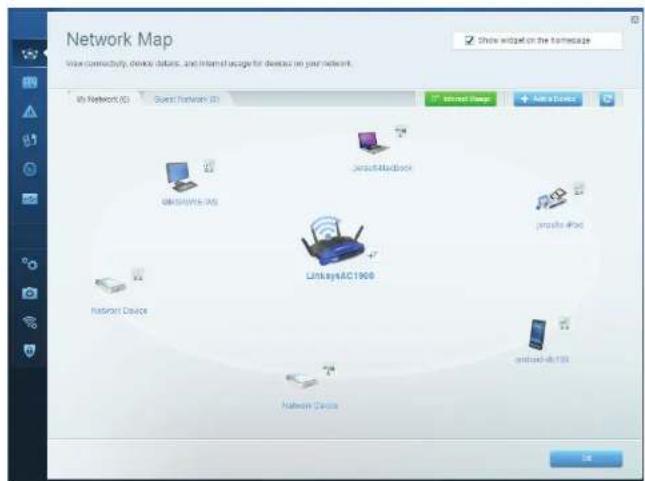

• Kiểm tra tốc độ kết nối Internet Lưu ý: Như một phần của quá trình thiết lập tài khoản Linksys Smart Wi-Fi, bạn sẽ nhận được một e-mail xác minh. Hãy chắc chắn rằng bạn sẽ mở e-mail này và bấm vào liên kết được cung cấp. Thiết lập Bộ định tuyến WRT 1200AC | Thiết lập Bộ định tuyến 5Cách Sử dụng Linksys Smart Wi-Fi Network Map (Sơ đồ Mạng) — Cho phép bạn hiển thị và quản lý tất cả các thiết bị mạng được kết nối với bộ định tuyến. Bạn có thể xem các thiết bị trên mạng chính và mạng khách, ngắt kết nối các thiết bị hoặc hiển thị thông tin về mỗi thiết bị.

CÁCH THAY ĐỔI CÀI ĐẶT BỘ ĐỊNH TUYẾN Lưu ý: Để được trợ giúp thêm về bất kỳ menu nào, hãy bấm Help (Trợ giúp) ở phía trên cùng màn hình.

1. Đăng nhập tài khoản Linksys Smart Wi-Fi của bạn bằng cách truy cập linksyssmartwi.com

hoặc myrouter.local (nếu không trực tuyến) bằng trình duyệt web.

2. Trong menu bên trái, hãy bấm vào một tùy chọn.

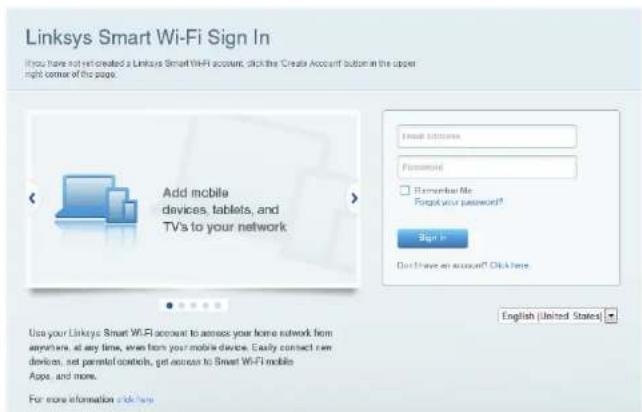

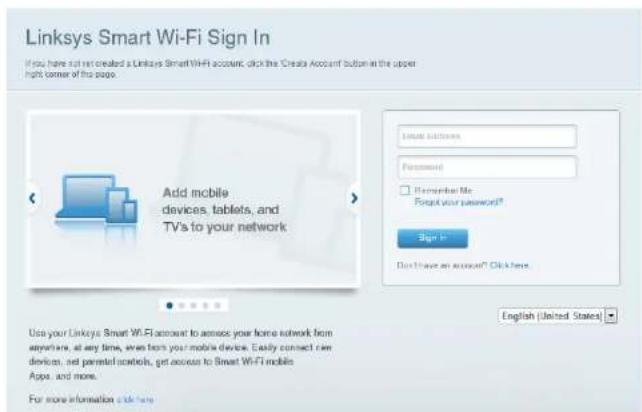

CÁCH KẾT NỐI VỚI LINKSYS SMART WI-FI Để Mở Linksys Smart Wi-Fi:

1. Truy cập linksyssmartwi.com hoặc myrouter.local (nếu không trực tuyến) bằng trình duyệt web.

2. Nhập địa chỉ email và mật khẩu bạn đã thiết lập trước đó và bấm Log in (Đăng nhập).

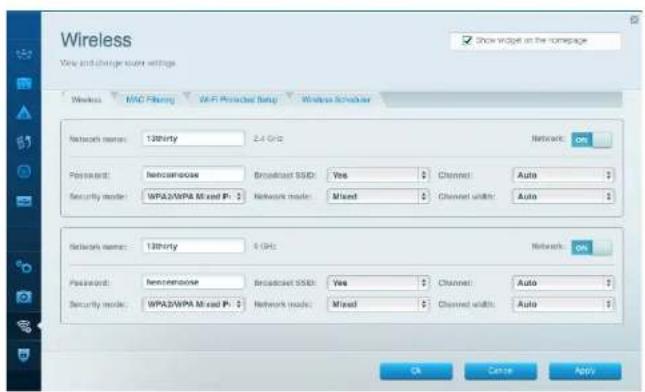

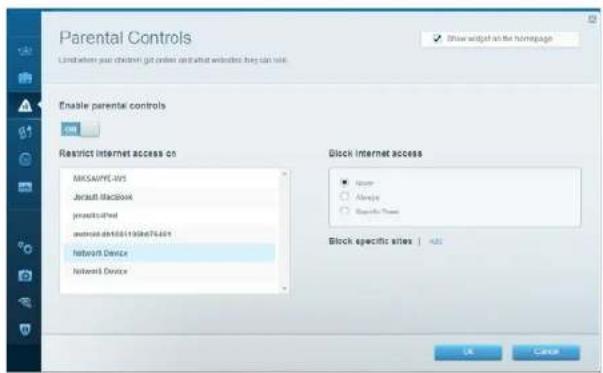

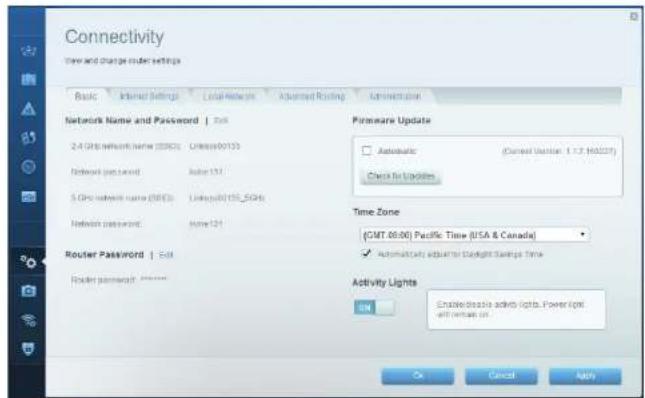

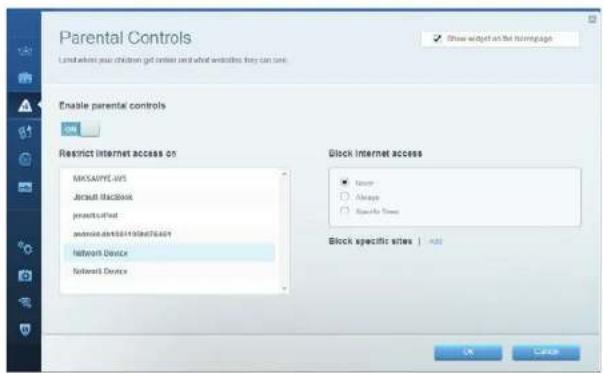

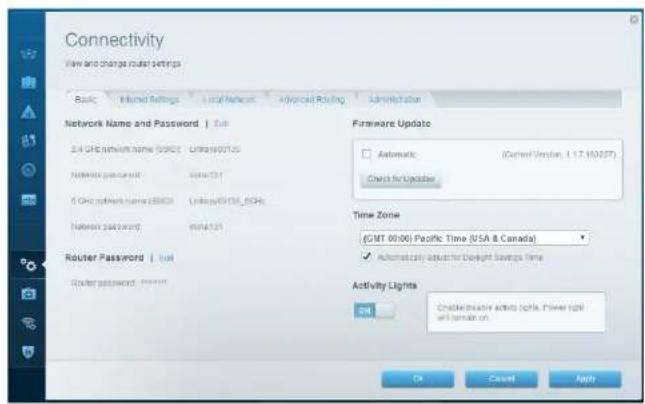

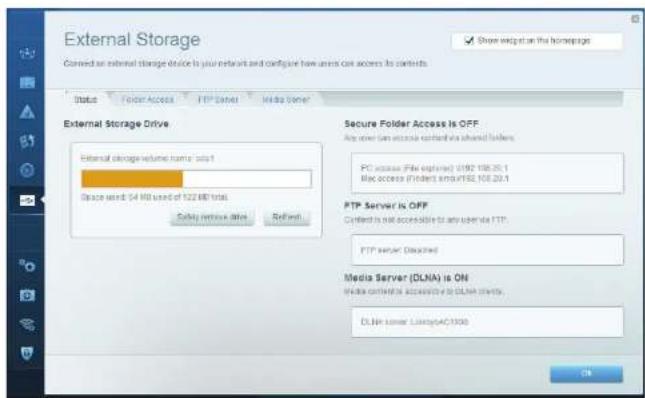

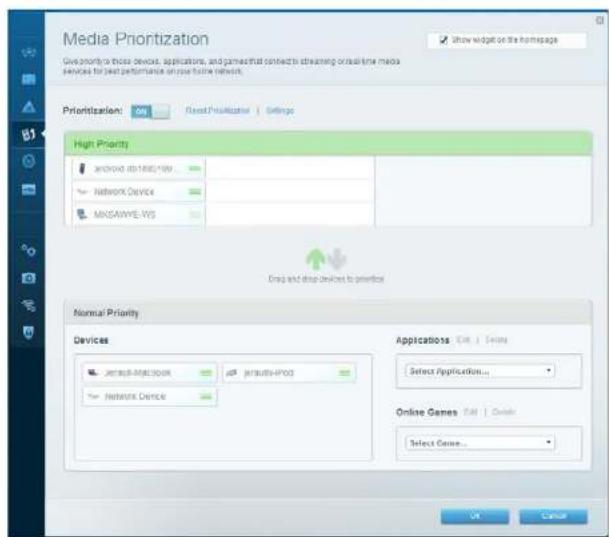

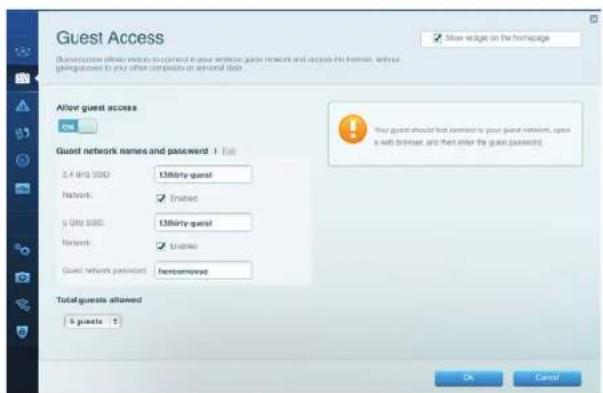

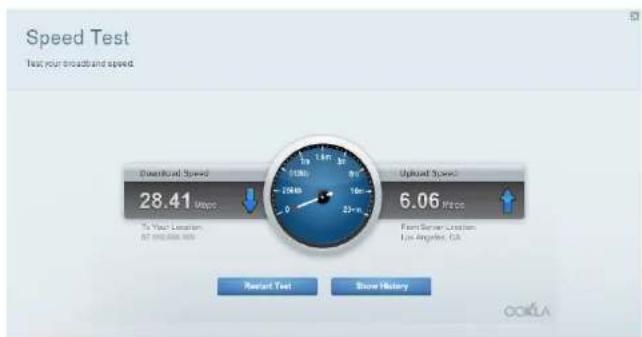

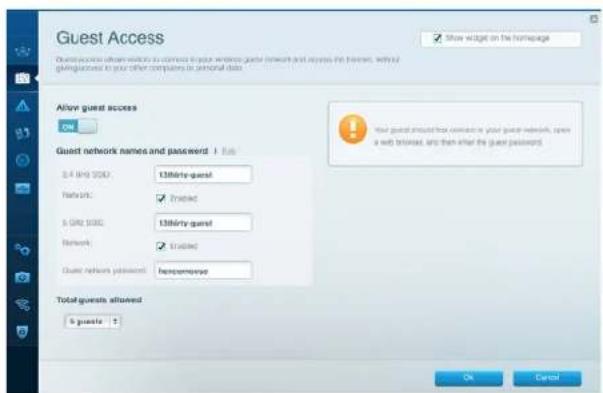

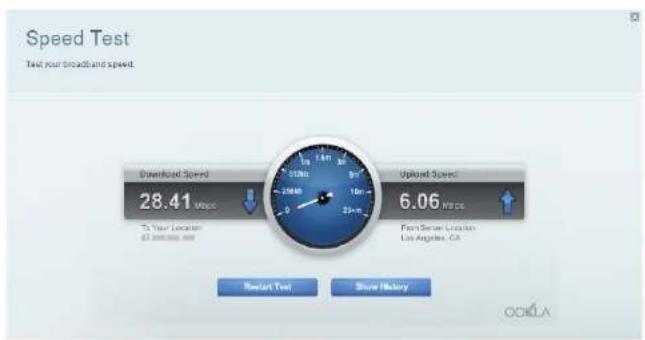

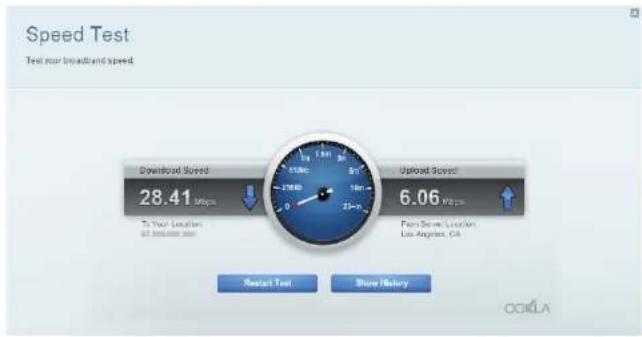

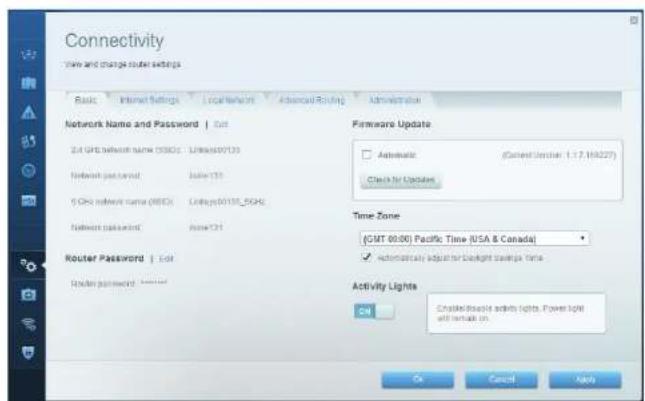

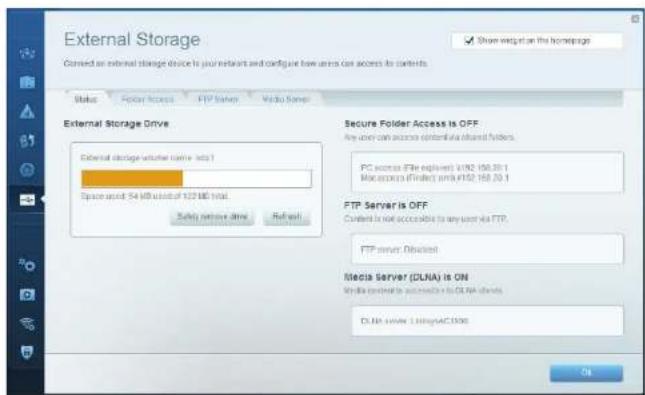

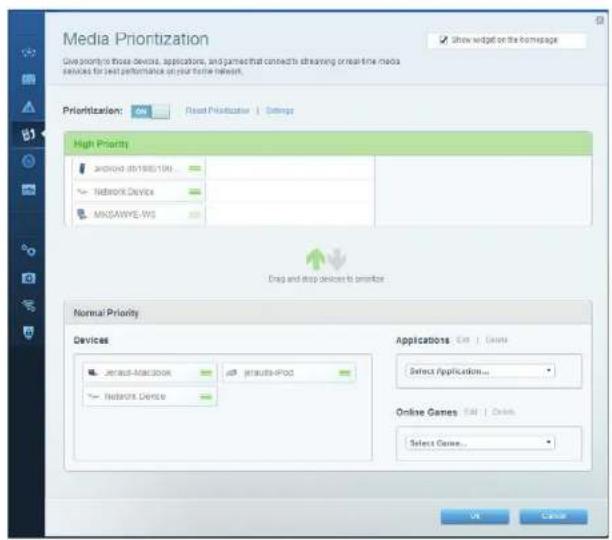

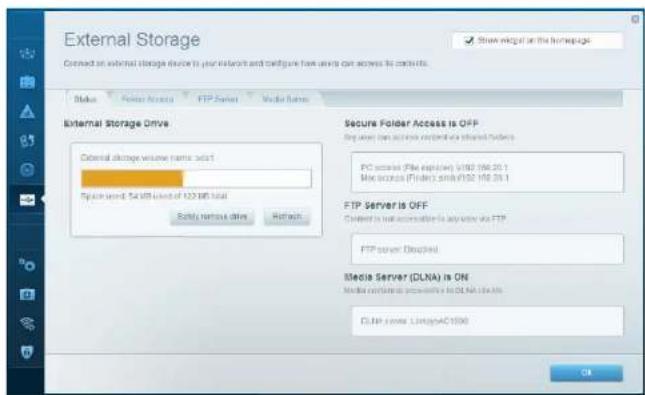

WRT 1200AC | Cách Sử dụng Linksys Smart Wi-Fi 6WRT 1200AC | Cách Sử dụng Linksys Smart Wi-Fi 7 Guest Access (Truy nhập Khách) — Cho phép bạn đặt cấu hình và giám sát một mạng để các thiết bị khách có thể sử dụng mà không truy nhập tất cả các tài nguyên mạng của bạn. Media Prioritization (Ưu tiên Phương tiện) — Cho phép bạn quy định những thiết bị và ứng dụng nào được ưu tiên hàng đầu cho lưu lượng mạng. Parental Controls (Kiểm soát của cha mẹ) — Cho phép bạn chặn các trang web và quy định thời gian truy nhập Internet.WRT 1200AC | Cách Sử dụng Linksys Smart Wi-Fi 8 Speed Test (Kiểm tra Tốc độ) — Cho phép bạn kiểm tra tốc độ kết nối Internet của mạng. Connectivity (Kết nối) — Cho phép bạn đặt cấu hình các cài đặt mạng cơ bản và nâng cao. External Storage (Lưu trữ Ngoài) — Cho phép bạn truy nhập ổ đĩa USB hoặc ổ đĩa eSATA được gắn vào thiết bị (cả hai ổ đĩa đều không đi kèm) và thiết lập chia sẻ tệp, máy chủ phương tiện và truy nhập FTP. Troubleshooting (Xử lý sự cố) — Cho phép bạn chẩn đoán các vấn đề với bộ định tuyến và kiểm tra trạng thái mạng.WRT 1200AC | Cách Sử dụng Linksys Smart Wi-Fi 9 Wireless (Không dây) — Cho phép bạn đặt cấu hình mạng không dây của bộ định tuyến. Bạn có thể thay đổi chế độ bảo mật, mật khẩu, lọc MAC và kết nối các thiết bị bằng cách sử dụng Wi-Fi Protected Setup™. Security (Bảo mật) — Cho phép bạn đặt cấu hình bảo mật không dây của bộ định tuyến. Bạn có thể cài đặt tường lửa, cài đặt VPN và tạo cài đặt tùy chỉnh cho các ứng dụng và trò chơi.Xử lý sự cố WRT 1200AC | Xử lý sự cố 10 Hình thức của Bộ định tuyến của Bạn Có thể Khác Chương này có thể giúp bạn giải quyết các sự cố cài đặt thường gặp và kết nối Internet. Bạn có thể tìm thêm trợ giúp từ bộ phận hỗ trợ khách hàng đã giành nhiều giải thưởng của chúng tôi tại linksys.com/support. BỘ ĐỊNH TUYẾN CỦA BẠN CHƯA ĐƯỢC THIẾT LẬP THÀNH CÔNG Nếu Linksys Smart Wi-Fi Không Hoàn tất Quá trình Thiết lập:

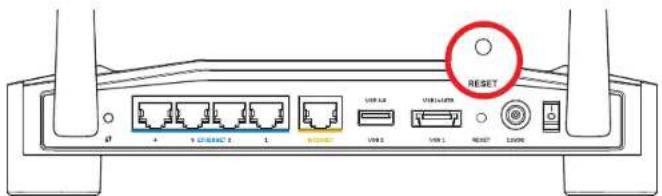

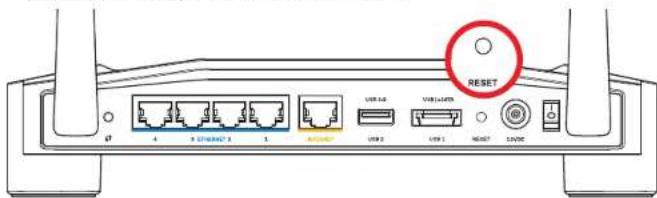

• Hãy sử dụng kẹp giấy hoặc ghim để ấn và giữ nút Đặt lại cho đến khi đèn LED nguồn ở mặt trước của bộ định tuyến bắt đầu nhấp nháy (khoảng 10 giây). Cài đặt lại bộ định tuyến.

• Nếu cách đó không được, hãy tạm thời tắt tường lửa của máy tính (xem hướng dẫn của phần mềm bảo mật để được trợ giúp). Cài đặt lại bộ định tuyến.

• Nếu bạn vẫn không thiết lập được bộ định tuyến, hãy tìm một máy tính khác và sử dụng máy tính đó để cài đặt lại bộ định tuyến.Xử lý sự cố WRT 1200AC | Xử lý sự cố 11 THÔNG BÁO CHƯA CẮM CÁP INTERNET Nếu bạn nhận được thông báo “Chưa cắm cáp Internet” khi đang tìm cách thiết lập bộ định tuyến:

1. Hãy chắc chắn rằng cáp Ethernet hoặc Internet (hoặc cáp giống với loại được cung cấp

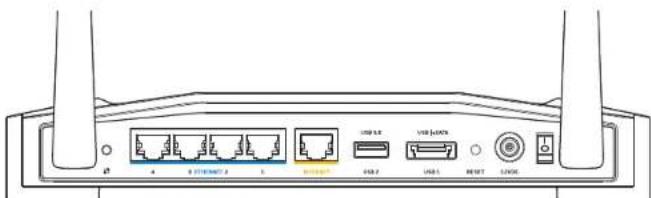

cùng với bộ định tuyến) được cắm chắc chắn vào cổng INTERNET màu vàng ở mặt sau của bộ định tuyến và vào cổng thích hợp trên modem. Cổng này trên modem thường có nhãn Ethernet, nhưng có thể được đặt tên là Internet hoặc WAN.

2. Hãy đảm bảo rằng modem của bạn đã cắm nguồn và đã bật. Nếu bộ định tuyến có công tắc

nguồn, hãy chắc chắn rằng công tắc đã đặt ở vị trí ON hoặc l.

3. Nếu dịch vụ Internet của bạn là dịch vụ cáp, hãy kiểm tra và đảm bảo cổng CABLE (CÁP)

của modem cáp được kết nối với cáp đồng trục được cung cấp bởi ISP của bạn.

4. Hoặc nếu dịch vụ Internet của bạn là dịch vụ DSL, hãy đảm bảo rằng đường điện thoại DSL

được kết nối với của cổng DSL của modem.

5. Nếu trước đây, máy tính của bạn đã kết nối với modem bằng cáp USB, hãy rút cáp USB ra.

Cài đặt lại bộ định tuyến. THÔNG BÁO KHÔNG THỂ TRUY NHẬP BỘ ĐỊNH TUYẾN Để truy nhập bộ định tuyến, bạn phải kết nối với mạng của riêng bạn. Nếu bạn hiện có truy nhập Internet không dây, sự cố có thể là do bạn đã vô tình kết nối với một mạng không dây khác. Để Khắc phục Vấn đề trên Máy tính chạy Windows:

1. Trên màn hình Windows, bấm chuột phải vào biểu tượng không dây trong khay hệ thống.

Biểu tượng có thể khác, tùy thuộc vào phiên bản Windows của bạn.

2. Bấm View Available Wireless Networks (Xem Mạng Không dây Khả dụng). Danh sách

các mạng hiện có xuất hiện. Mặt Sau của Bộ định tuyến Mặt Sau của Modem Cáp Mặt Sau của Modem DSL Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemXử lý sự cố Lưu ý: Các giấy phép và thông báo cho các phần mềm của bên thứ ba được sử dụng trong sản phẩm này có thể xem tại http://support.linksys.com/en-us/license. Vui lòng liên hệ http://support.linksys.com/en-us/gplcodecenter nếu có câu hỏi hoặc yêu cầu mã nguồn GPL. WRT 1200AC | Xử lý sự cố 12

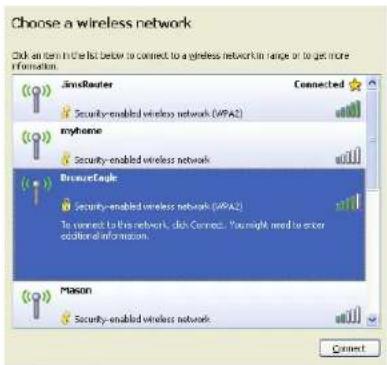

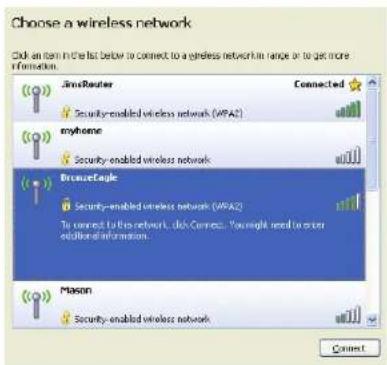

3. Bấm vào tên mạng riêng của bạn. Bấm Connect (Kết nối). Trong ví dụ dưới đây, máy tính đã

được kết nối vào mạng không dây khác có tên JimsRouter. Tên của mạng Linksys E-Series, trong ví dụ này là BronzeEagle, đã được chọn như minh họa.

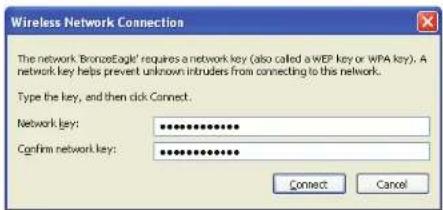

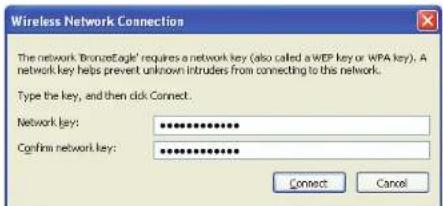

4. Nếu bạn được nhắc nhập khóa mạng, hãy nhập mật khẩu của bạn vào trường Network key

(Khóa mạng) và Conrm network key (Xác nhận khóa mạng). Bấm Connect (Kết nối). Bây giờ bạn sẽ có thể truy nhập bộ định tuyến. Để Khắc phục Vấn đề trên Máy tính Mac:

1. Trên thanh menu nằm ngang trên cùng màn hình, hãy nhấp vào biểu tượng AirPort. Danh

sách các mạng không dây hiện có xuất hiện. Linksys Smart Wi-Fi đã tự động gán tên cho mạng của bạn.

2. Trong ví dụ dưới đây, máy tính đã được kết nối vào mạng không dây khác có tên

JimsRouter. Tên của mạng Linksys E-Series, trong ví dụ này là BronzeEagle, đã được chọn như minh họa.

3. Bấm vào tên mạng không dây của bộ định tuyến Linksys E-Series của bạn (trong ví dụ này

4. Nhập mật khẩu mạng không dây vào trường Password (Mật khẩu). Bấm OK.

Tìm trợ giúp thêm ở đâu

• Linksys.com/support/WRT1200AC (tài liệu, nội dung tải xuống, câu hỏi thường gặp, hỗ trợ kỹ thuật, trò chuyện trực tiếp, diễn đàn)

• Linksys Smart Wi-Fi (linksyssmartwi.com; bấm Help (Trợ giúp) ở phía trên cùng màn hình)Thông số kỹ thuật Tên sản phẩm Bộ định tuyến Linksys Gigabit Wi-Fi Băng tần kép Mô tả Bộ định tuyến AC Băng tần Kép với Gigabit và 2×USB Mã sản phẩm WRT200AC Tốc độ Cổng Thiết bị chuyển mạch 10/100/1000 Mbps (Gigabit Ethernet) Tần số Radio 2.4 GHz và 5 GHz Số Ăng-ten 2 ăng-ten ngoài có thể điều chỉnh Cổng Nguồn, 1 x USB 3.0, 1 x USB 2.0/eSATA kết hợp, Internet, Ethernet (1-4), RP-SMA (2) Nút Đặt lại, Wi-Fi Protected Setup, Nguồn Đèn báo Mặt trước Nguồn, INTERNET, 2.4 GHz, 5GHz, USB1, USB2, Ethernet (1-4), Wi-Fi Protected Setup UPnP Được hỗ trợ Tính năng Bảo mật WEP, WPA, WPA2, RADIUS Bit mã khoá bảo mật Mã hoá tối đa 128-bit Hỗ trợ Hệ thống Tệp Lưu trữ FAT, NTFS và HFS+ Hỗ trợ Trình duyệt Internet Explorer 8 trở lên, Firefox 4 trở lên, Google Chrome 10 trở lên và Safari 4 trở lên

Môi trường Kích thước 9,68” x 7,64” x 2,05” không có ăng-ten (246 x 194 x 52 mm) Trọng lượng Thiết bị 29oz. (833g) Nguồn 12V, 2,5A Chứng nhận FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Nhiệt độ Hoạt động 32 đến 104°F (0 đến 40°C) Nhiệt độ Bảo quản -4 đến 140°F (-20 đến 60°C) Độ ẩm Hoạt động 10 đến 80% độ ẩm tương đối, không ngưng tụ Độ ẩm Bảo quản Không ngưng tụ 5 đến 90% Lưu ý: Để biết thông tin quy định, bảo hành và an toàn, hãy xem CD đi kèm với bộ định tuyến hoặc truy cập Linksys.com/support. Các thông số kỹ thuật có thể thay đổi mà không cần thông báo. Hiệu suất tối đa lấy từ các thông số kỹ thuật của Tiêu chuẩn IEEE 802.11. Hiệu suất thực tế có thể thay đổi, trong đó công suất của mạng không dây, tốc độ truyền dữ liệu, phạm vi và vùng phủ sóng có thể thấp hơn. Hiệu suất phụ thuộc vào nhiều yếu tố, điều kiện và biến số như: khoảng cách tới điểm truy cập, lưu lượng mạng, vật liệu và cấu trúc xây dựng, hệ điều hành sử dụng, kết hợp các sản phẩm không dây, nhiễu và các điều kiện bất lợi khác. WRT 1200AC | Thông số kỹ thuật 13Truy cập linksys.com/support để nhận hỗ trợ kỹ thuật đã giành giải thưởng BELKIN, LINKSYS và nhiều tên sản phẩm và logo là thương hiệu của tập đoàn các công ty Belkin. Các thương hiệu của bên thứ ba được đề cập là tài sản của chủ sở hữu tương ứng. © 2015 Belkin International, Inc. và/hoặc các công ty con của Belkin. Bảo lưu mọi quyền. LNKPG-00192 Rev. A00
