INSTRUKCJA OBSŁUGI WRT1200AC LINKSYS

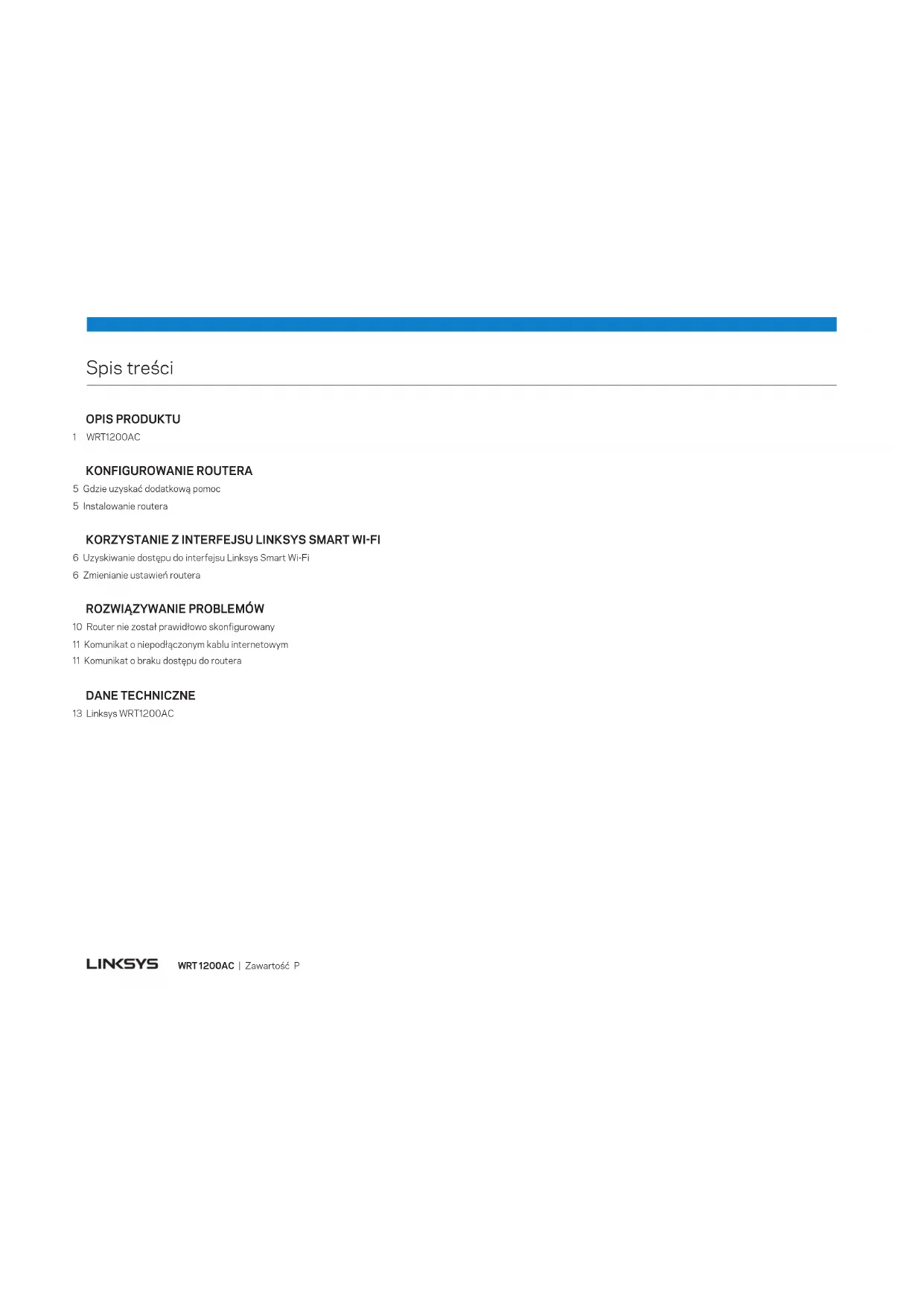

6 Uzyskiwanie dostępu do interfejsu Linksys Smart Wi-Fi 6 Zmienianie ustawień routera

ROZWIĄZYWANIE PROBLEMÓW

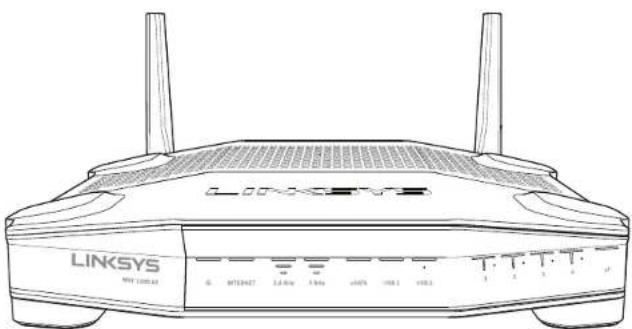

10 Router nie został prawidłowo skonfigurowany 11 Komunikat o niepodłączonym kablu internetowym 11 Komunikat o braku dostępu do routera DANE TECHNICZNE 13 Linksys WRT1200AC Spis treściCharakterystyka produktu WRT 1200AC | Charakterystyka produktu 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel

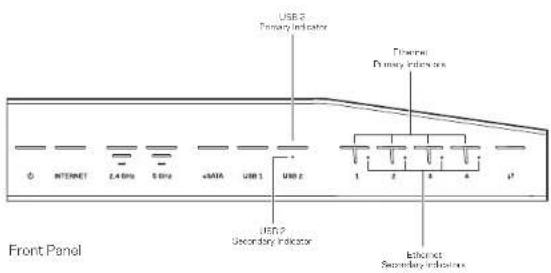

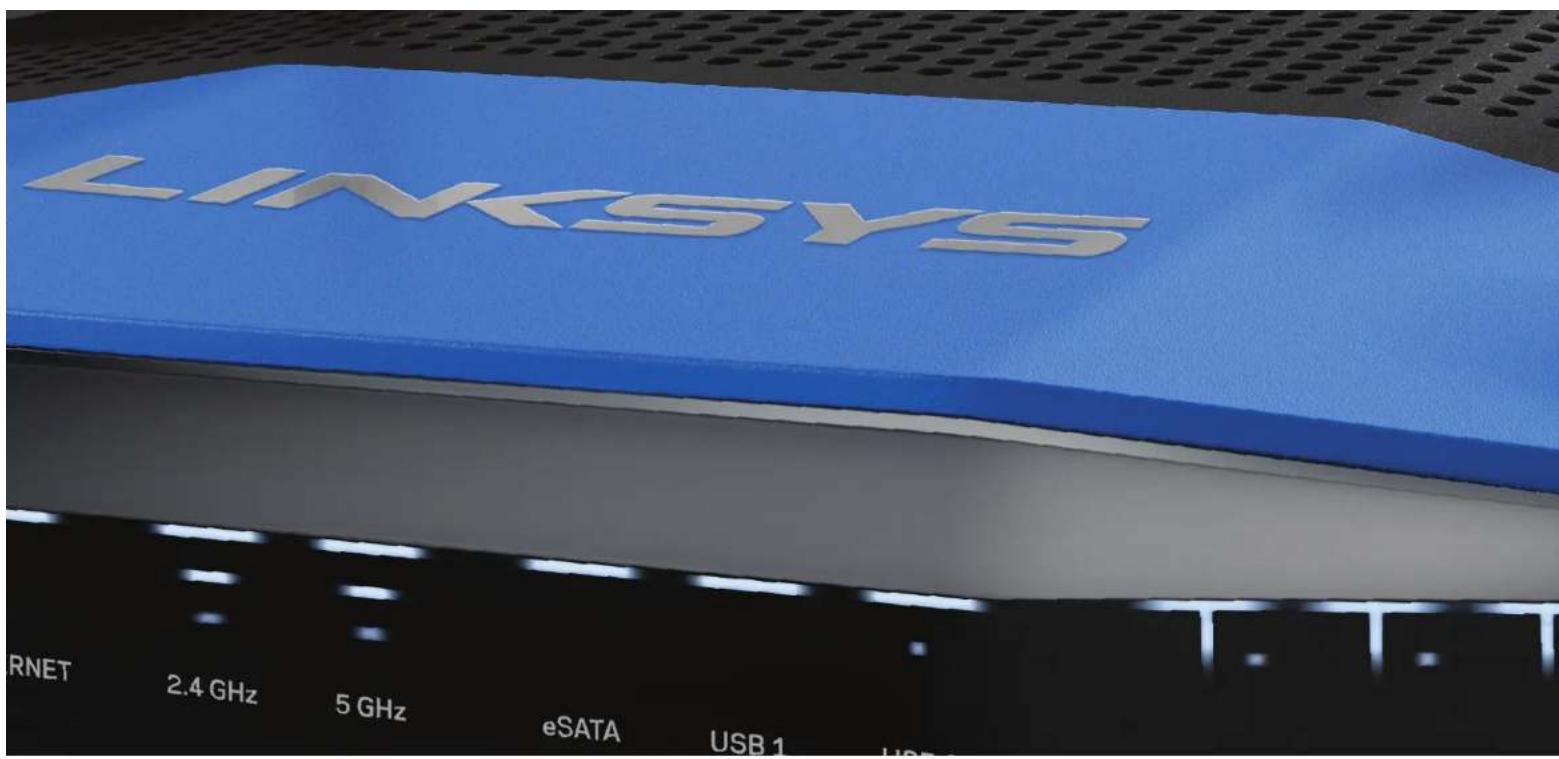

WSKAŹNIKI NA PANELU PRZEDNIM

(biały) Wskaźnik zasilania świeci światłem ciągłym, gdy router jest włączony. Miga, gdy router znajduje się w trybie autodiagnostycznym (podczas każdego rozruchu). Internet (biały/pomarańczowy) Wskaźnik Internet świeci światłem ciągłym w kolorze białym po nawiązaniu połączenia z Internetem. Miga w kolorze białym, gdy router nawiązuje połączenie z Internetem. Kolor pomarańczowy (światło ciągłe) oznacza, że połączenie nie działa prawidłowo z powodu niewłaściwej konfiguracji. Kolor pomarańczowy i miganie oznaczają, że połączenie nie działa prawidłowo z powodu problemu sprzętowego. 2,4 GHz (biały) Wskaźnik sieci bezprzewodowej (Wireless) świeci światłem ciągłym w kolorze białym, gdy przynajmniej jeden klient jest połączony z siecią 2,4 GHz. Kiedy miga na biało, router przesyła lub odbiera dane w paśmie 2,4 GHz. 5 GHz (biały) Wskaźnik sieci bezprzewodowej (Wireless) świeci światłem ciągłym w kolorze białym, gdy przynajmniej jeden klient jest połączony z siecią 5GHz. Kiedy miga na biało, router przesyła lub odbiera dane w paśmie 5 GHz. eSATA (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB/eSATA jest wyłączone lub podłączone jest urządzenie USB. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie eSATA. Miganie w kolorze białym oznacza, że przez gniazdo eSATA przesyłane są dane. USB (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB/eSATA jest wyłączone lub podłączone jest urządzenie eSATA. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie USB. Miganie w kolorze białym oznacza, że przez gniazdo przesyłane są dane. USB2 — główny (biały) Kiedy ten wskaźnik jest wyłączony, gniazdo USB 3.0 jest wyłączone. Wskaźnik świeci światłem ciągłym w kolorze biały, gdy podłączone jest urządzenie USB. Miganie w kolorze białym oznacza, że przez gniazdo przesyłane są dane. USB2 — dodatkowy (biały) Kiedy ten wskaźnik test wyłączony, podłączone jest urządzenie .0 lub USB 2.0. Świecenie światłem stałym oznacza, że podłączone jest urządzenie USB 3.0. ETHERNET do 4 (główny) (biały) Te ponumerowane wskaźniki odpowiadają poszczególnym gniazdom LAN z tyłu routera i spełniają dwa zadania. Kiedy wskaźnik LED świeci światłem stałym w kolorze białym, router jest prawidłowo połączony z urządzeniem przez to gniazdo. Miganie w kolorze białym oznacza, że na tym porcie trwa wymiana danych. WRT AC Widok z przodu Charakterystyka produktuCharakterystyka produktu 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 do 4 (dodatkowy) (biały) Jeśli biały wskaźnik LED jest wyłączony, router jest prawidłowo podłączony do urządzenia przez ten port z szybkością 10/100 Mb/s. Świecenie światłem stałym w kolorze białym oznacza, że router jest prawidłowo połączony z urządzeniem z szybkością 1000 Mb/s. (biały/pomarańczowy) Wskaźnik miga powoli przez maksymalnie dwie minuty podczas korzystania z funkcji Wi-Fi Protected Setup. Po nawiązaniu połączenia wskaźnik świeci przez pięć sekund światłem ciągłym. W przypadku niepowodzenia procesu funkcji Wi-Fi Protected Setup wskaźnik miga w kolorze pomarańczowym. Upewnij się, że urządzenie klienckie obsługuje funkcję Wi-Fi Protected Setup. Zaczekaj aż dioda LED przestanie świecić i spróbuj ponownie. W danym czasie router może obsługiwać tylko jedną sesję.

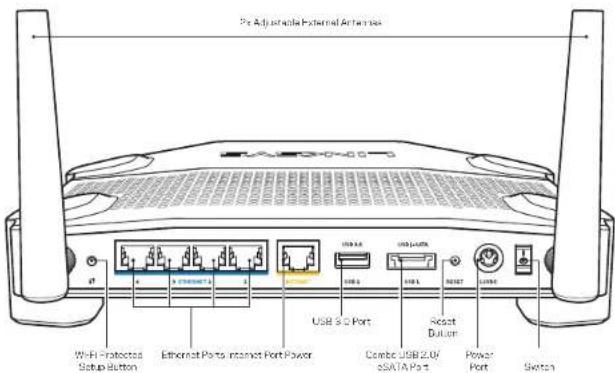

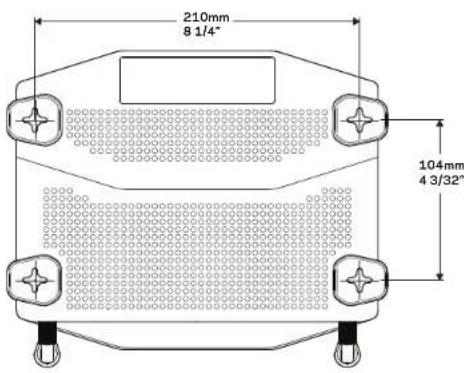

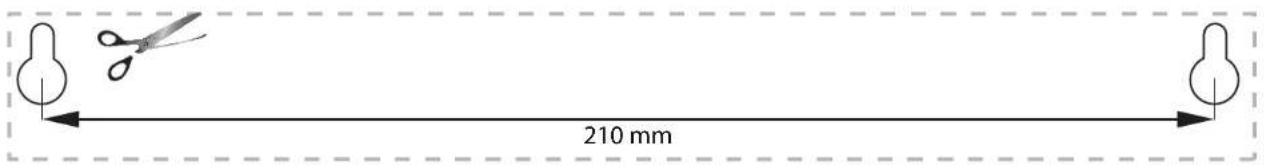

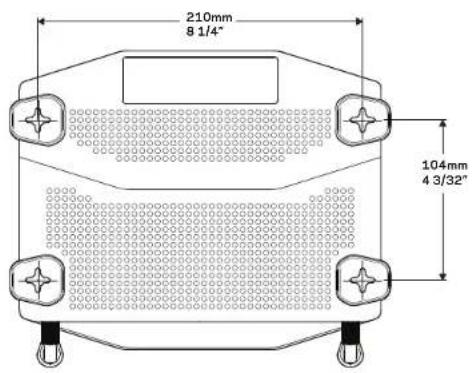

Regulowane anteny zewnętrzne Router jest wyposażony w dwie regulowane anteny zewnętrzne. Należy je podłączyć przed włączeniem routera. Złącze anteny należy nakręcić na gniazdo w routerze, obracając w kierunku zgodnym z ruchem wskazówek zegara. Widok z tyłu Uwaga: W celu uzyskania najwyższej wydajności ustaw anteny boczne pionowo, tak jak na ilustracji. Przycisk Wi-Fi Protected Setup Naciśnięcie przycisku umożliwia łatwe skonfigurowanie zabezpieczeń sieci bezprzewodowej w łączności z urządzeniami obsługującymi technologię Wi-Fi Protected Setup. Gniazda Ethernet Do tych niebieskich gniazd gigabitowych (10/ 100/ 1000) należy podłączyć kable Ethernet prowadzące do urządzeń komunikujących się z siecią drogą przewodową. Uwaga: W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo Internet Do tego żółtego gniazda gigabitowego (10/ 100/ 1000) należy podłączyć kabel Ethernet prowadzący do szerokopasmowego modemu łącza kablowego, DSL lub światłowodowego. Uwaga: W celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo USB 3.0 Do podłączania napędu USB lub eSATA i udostępniania go w sieci domowej lub Internecie. Gniazdo combo USB 2.0/eSATA Do podłączania napędu USB lub eSATA i udostępniania go w sieci domowej lub Internecie. Można tu również podłączyć drukarkę i w ten sposób udostępnić ją w sieci. Przycisk Reset Naciśnięcie tego przycisku i przytrzymanie go przez 10 sekund (aż wskaźnik LED zacznie migać) powoduje przywrócenie domyślnych (fabrycznych) ustawień routera. Ustawienia fabryczne można także przywrócić za pomocą interfejsu Linksys Smart Wi-Fi lub aplikacji mobilnej. Gniazdo zasilania Do podłączania znajdującego się w zestawie zasilacza Przycisk zasilania Naciśnięcie tego przycisku powoduje włączenie routera. WRT 1200AC | Charakterystyka produktu 2Charakterystyka produktu WRT 1200AC | Charakterystyka produktu 3 210mm8 1/4”104mm4 3/32” 104 mm Mocowanie na ścianieRouter jest wyposażony w otwory do montażu na ścianie. Znajdują się one na spodach stopek. Odległość między otworami wynosi 04 mm (bok krótszy) i 2 mm (bok dłuższy). Do zamontowania routera wymagane są dwa wkręty. Sprzęt zalecany przy montażu 3 mm 6-7 mm 1,5-2 mm Uwaga:Firma Linksys nie ponosi odpowiedzialności za szkody spowodowane użyciem niewłaściwych elementów mocujących. Instrukcja montażu . Określ, gdzie chcesz zamontować router i w którą stronę ma być skierowany. Upewnij się, że ściana, która ma być użyta, jest gładka, płaska, sucha oraz solidna. Upewnij się, że miejsce montażu znajduje się w pobliżu gniazda elektrycznego.2. Przed wierceniem otworów wybierz szablon (z długim lub krótkim bokiem) odpowiedni do instalacji. Wywierć otwory za pomocą odpowiedniego szablonu.3. Wkręć wkręty w otwory tak, aby wystawały ze ściany na 4 mm.4. Ustaw router tak, aby otwory zrównały się z wkrętami.5. Nałóż router otworami na wkręty i przesuń ku dołowi, tak aby wkręty zostały solidnie osadzone w otworach. Szablon ułatwiający mocowanie na ścianie (bok krótszy) Wydrukuj tę stronę w skali 00%. Wytnij wzdłuż linii kropkowanej i przyłóż do ściany, aby precyzyjnie wywiercić otwory.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwCharakterystyka produktu 210 mm Szablon ułatwiający mocowanie na ścianie (bok dłuższy) Wydrukuj tę stronę w skali 100%. Wytnij wzdłuż linii kropkowanej i przyłóż do ściany, aby precyzyjnie wywiercić otwory. WRT 1200AC | Charakterystyka produktu 4Konfigurowanie routera

GDZIE UZYSKAĆ DODATKOWĄ POMOC

• Linksys.com/support/WRT1200AC (dokumentacja, materiały do pobrania, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora)

• Pomoc Linksys Smart Wi-Fi (nawiąż połączenie z interfejsem Linksys Smart Wi-Fi, na- stępnie kliknij Pomoc w górnej części ekranu)

JAK ZAINSTALOWAĆ ROUTER

Instalowanie routera:

1. Jeśli ma on zastąpić używany obecnie, odłącz stary router.

2. Do nowego routera podłącz anteny i zasilanie.

3. Wyłącz modem i włącz go ponownie

4. Podłącz kabel internetowy z modemu do żółtego gniazda Internet w routerze. Odcze-

kaj, aż wskaźnik zasilania z przodu routera zacznie świecić się światłem stałym.

5. Nawiąż połączenie z bezpieczną siecią o nazwie takiej, jak podano w Skróconej in-

strukcji dołączonej do routera. (Nazwę sieci i hasło można potem zmienić.) Jeśli potrzebujesz pomocy przy nawiązywaniu połączenia z siecią, zapoznaj się z doku- mentacją dostarczoną z produktem. Uwaga: Dostęp do Internetu będzie możliwy dopiero po ukończeniu konfigurowania routera.

6. Otwórz przeglądarkę i wykonuj wyświetlone instrukcje instalacji. Jeśli w przeglądarce

nie jest widoczna instrukcja instalacji, w pasku adresu wpisz linksyssmartwifi.com.

7. Na zakończenie konfiguracji skonfiguruj konto Linksys Smart Wi-Fi zgodnie z wy-

świetloną instrukcją. Linksys Smart Wi-Fi pozwala konfigurować router z dowolnego komputera połączonego z Internetem. Zarządzanie ustawieniami routera:

• Zmiana nazwy routera i hasła dostępu

• Konfigurowanie dostępu gościnnego

• Konfigurowanie blokady rodzicielskiej

• Podłączanie urządzeń do sieci

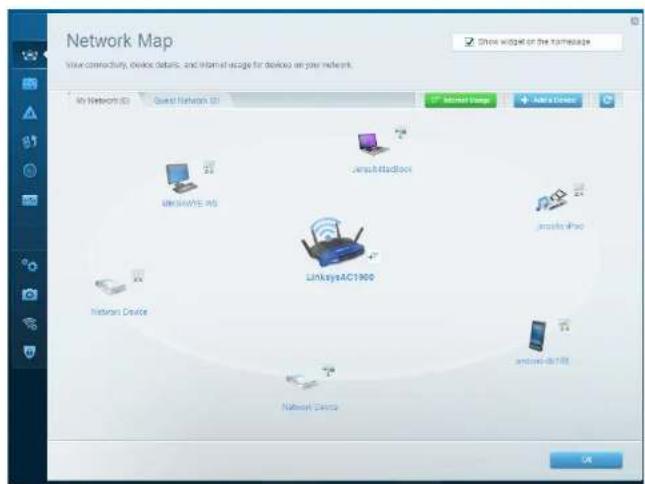

• Testowanie szybkości połączenia internetowego Uwaga: Na pewnym etapie konfigurowania konta Linksys Smart Wi-Fi do użytkownika wysyłany jest e-mail weryfikacyjny. Należy pamiętać o otworzeniu tej wiadomości i kliknięciu podanego łącza. Konfigurowanie routera WRT 1200AC | Konfigurowanie routera 5Korzystanie z interfejsu Linksys Smart Wi-Fi Network Map (Mapa sieci) — umożliwia wyświetlenie i zarządzanie wszystkimi urządzeniami podłączonymi do routera. Możliwe jest wyświetlenie urządzeń podłączonych do sieci głównej oraz do sieci gościnnej. Można także odłączyć urządzenie lub wyświetlić informacje na jego temat.

Uwaga: Dodatkową pomoc dotyczącą danego menu można uzyskać za pomocą przycisku Help (Pomoc) w górnej części ekranu.

1. Z poziomu przeglądarki wyświetl stronę linksyssmartwifi.com lub myrouter.local (w

przypadku braku połączenia z Internetem) i zaloguj się na swoje konto Linksys Smart Wi-Fi.

2. W menu po lewej stronie wybierz żądaną opcję.

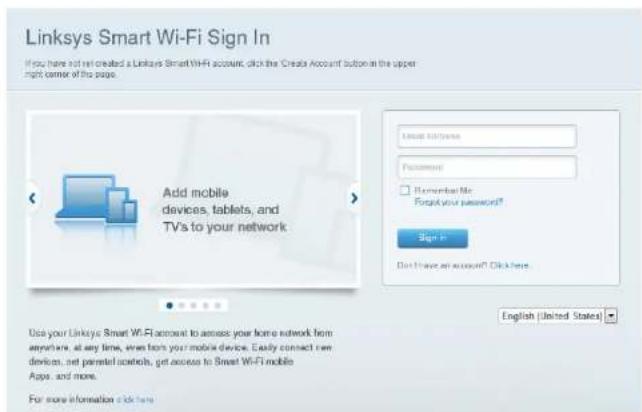

UZYSKIWANIE DOSTĘPU DO INTERFEJSU LINKSYS SMART WIFI Otwieranie interfejsu Linksys Smart Wi-Fi:

1. Z poziomu przeglądarki wyświetl stronę linksyssmartwifi.com lub myrouter.local (w przy-

padku braku połączenia z Internetem).

2. Wprowadź adres e-mail i hasło skonfigurowane wcześniej, a następnie kliknij Zaloguj się.

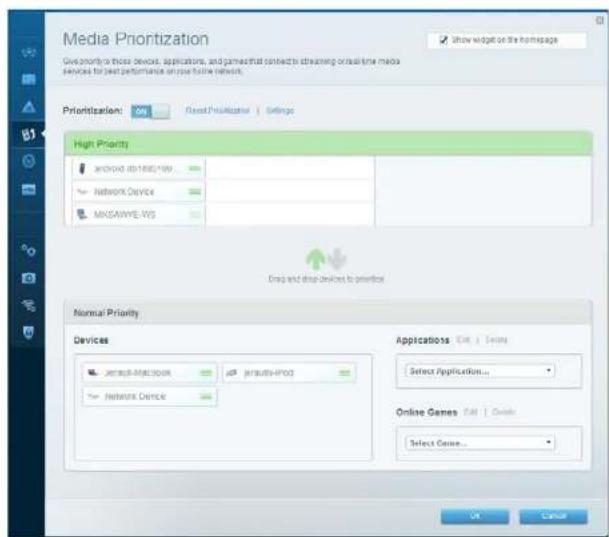

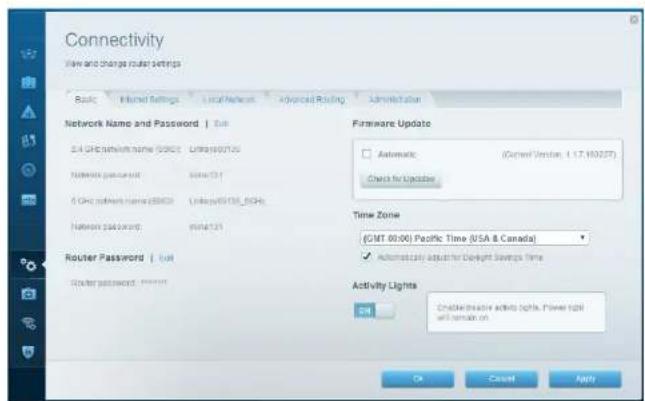

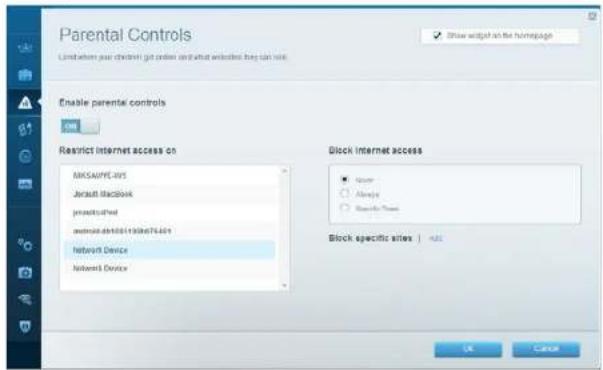

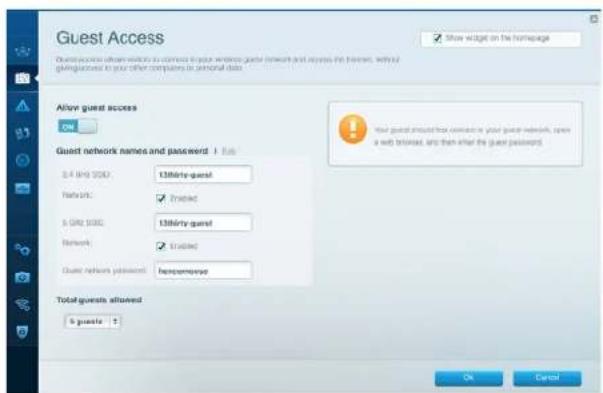

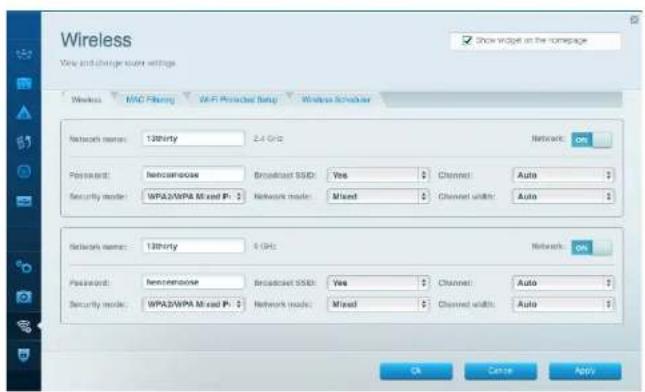

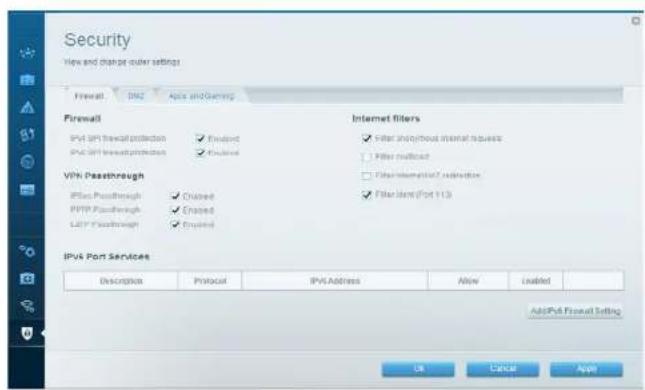

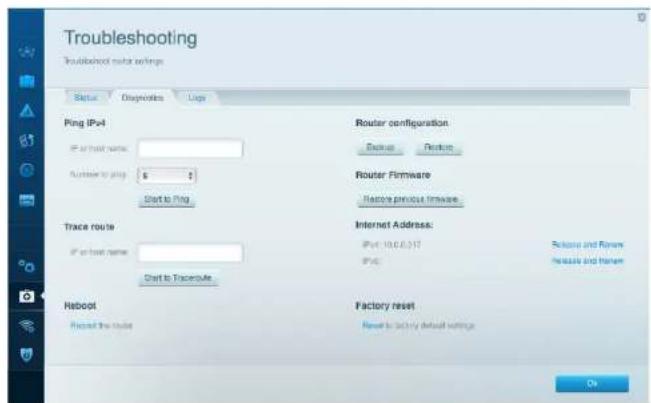

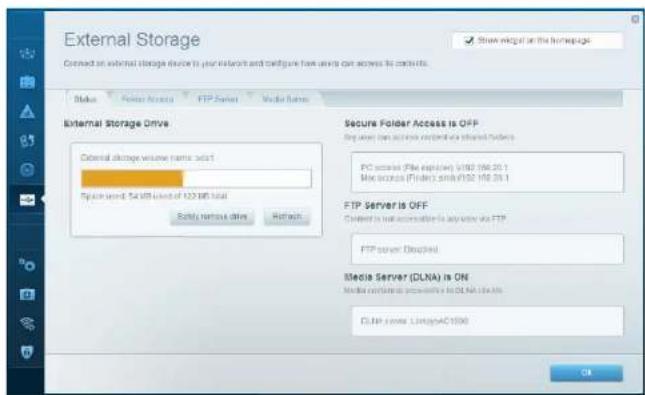

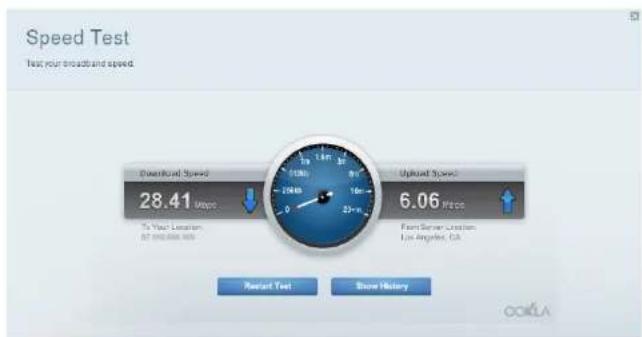

WRT 1200AC | Jak korzystać z produktu Linksys Smart Wi-Fi 6WRT 1200AC | Jak korzystać z produktu Linksys Smart Wi-Fi 7 Guest Access (Dostęp gościnny) — umożliwia konfigurowanie i monitorowanie sieci przeznaczonej dla gości, tzn. nie dającej dostępu do wszystkich zasobów sieci domowej. Media Prioritization (Priorytetyzacja multimediów) — umożliwia określenie, które urządzenia i aplikacje mają najwyższy priorytet w ruchu sieciowym. Parental Controls (Kontrola rodzicielska) — umożliwia blokowanie stron internetowych i ustawienie godzin dostępu do Internetu.WRT 1200AC | Jak korzystać z produktu Linksys Smart Wi-Fi 8 Speed Test (Test szybkości) — umożliwia testowanie szybkości łącza internetowego. Connectivity (Łączność) — umożliwia konfigurowanie podstawowych i zaawansowanych ustawień sieciowych. External Storage (Zewnętrzna pamięć masowa) — umożliwia dostęp do podłączonego dysku USB lub eSATA (dyski nie są dołączone) i konfigurację współdzielenia plików, serwera multimediów i dostępu do serwera FTP. Troubleshooting (Rozwiązywanie problemów) — umożliwia diagnozowanie problemów z routerem i sprawdzanie statusu sieci.WRT 1200AC | Jak korzystać z produktu Linksys Smart Wi-Fi 9 Wireless (Sieć bezprzewodowa) — umożliwia konfigurowanie sieci bezprzewodowej routera. Można tu zmienić tryb zabezpieczeń, hasło, filtrowanie adresów MAC. Można również podłączać urządzenia za pomocą funkcji Wi-Fi Protected Setup. Security (Zabezpieczenia) — umożliwia konfigurowanie zabezpieczeń routera. Można skonfigurować zaporę, ustawienia VPN, a także wybrać niestandardowe ustawienia dla aplikacji i gier.Rozwiązywanie problemów WRT 1200AC | Rozwiązywanie problemów 10 Wygląd routera może być inny W tym rozdziale opisujemy sposoby rozwiązywania typowych problemów związanych z konfiguracją i łącznością z Internetem. Więcej pomocnych porad można znaleźć w na- szych wyróżnianych zasobach pomocy technicznej pod adresem linksys.com/support. KONFIGUROWANIE ROUTERA NIE ZOSTAŁO PRAWIDŁOWO UKOŃ CZONE Jeśli nie udało się ukończyć konfigurowania za pomocą interfejsu Linksys Smart Wi-Fi:

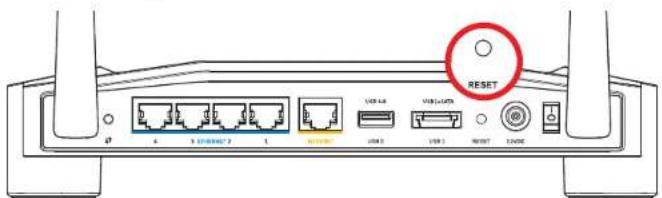

• Za pomocą spinacza biurowego lub spinki naciśnij przycisk Reset i przytrzymaj go tak długo, aż wskaźnik LED z przodu routera zacznie migać (ok. 0 sekund). Ponownie prze- prowadź instalację routera.

• Jeśli to nie pomaga, tymczasowo wyłącz zaporę (firewall) komputera. Odpowiednią in- strukcję można znaleźć w dokumentacji oprogramowania zabezpieczającego komputer. Ponownie przeprowadź instalację routera.

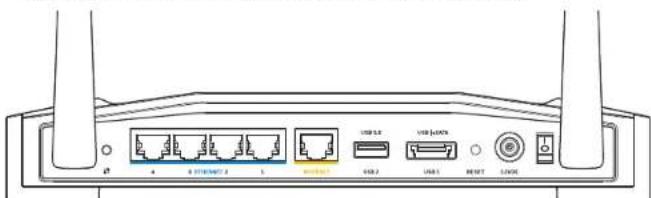

• Jeśli nadal nie daje się skonfigurować routera, znajdź inny komputer i spróbuj przeprowa- dzić konfigurację.routera za pomocą tego komputera.Rozwiązywanie problemów WRT 1200AC | Rozwiązywanie problemów 11 KOMUNIKAT „YOUR INTERNET CABLE IS NOT PLUGGED IN” (KA- BEL INTERNETOWY NIE JEST PODŁĄCZONY) Postępowanie w przypadku wyświetlenia komunikatu „Your Internet cable is not plug- ged in” (Kabel internetowy nie jest podłączony) podczas konfigurowania routera: . Upewnij się, że kabel ethernetowy lub internetowy (lub kabel taki jak ten dostarczony z routerem) jest prawidłowo podłączony do żółtego gniazda INTERNET z tyłu routera oraz do odpowiedniego gniazda modemu. To gniazdo w routerze zazwyczaj jest ozna- czone jako Ethernet, ale może także nosić nazwę Internet lub WAN.

. Upewnij się, że modem jest podłączony do zasilania i włączony. Jeśli modem ma wy- łącznik, upewnij się, że wyłącznik ten jest w pozycji ON (Wł.) lub l.

3. Jeśli korzystasz z kablowego połączenia z Internetem, sprawdź, czy do gniazda

CABLE modemu jest podłączony kabel koncentryczny udostępniony przez dostawcę Internetu.

4. Ewentualnie, jeśli korzystasz z usługi internetowej DSL, upewnij się, że linia telefonicz-

na została podłączona do gniazda DSL modemu.

5. Jeśli komputer został wcześniej podłączony do modemu za pomocą kabla USB, odłącz

ten kabel USB. Ponownie przeprowadź instalację routera. KOMUNIKAT „NIE MOŻNA UZYSKAĆ DOSTĘPU DO ROUTERA” Aby uzyskać dostęp do routera, konieczne jest posiadanie połączenia z własną siecią domową. Jeśli masz bezprzewodowy dostęp do Internetu, możliwe jest, że przypadko- wo dostęp ten realizowany jest przez inną sieć bezprzewodową. Naprawianie problemu w systemie Windows: . W komputerze z systemem Windows należy prawym przyciskiem myszy kliknąć ikonę sieci bezprzewodowej znajdującą się w pasku zadań. W zależności od wersji systemu Windows ikona ta może wyglądać inaczej.

2. Kliknij opcję Wyświetl dostępne sieci bezprzewodowe. Wyświetlana jest lista sieci

bezprzewodowych. Widok routera z tyłu Widok modemu kablowego z tyłu Widok modemu DSL z tyłu Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemRozwiązywanie problemów Uwaga: Licencje i powiadomienia dot. oprogramowania innych dostawców stosowanego w tym produkcie są dostępne na stronie http://support.linksys.com/en-us/license. Pytania dot. kodu open source lub licencji GPL: http://support.linksys.com/en-us/ gplcodecenter WRT 1200AC | Rozwiązywanie problemów 12

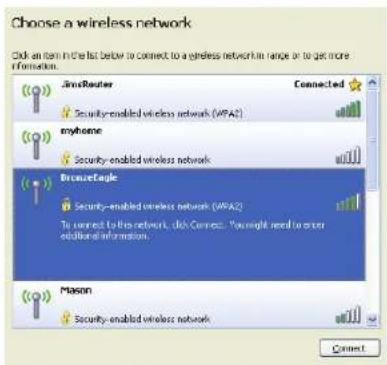

3. Kliknij nazwę swojej sieci domowej. Kliknij przycisk Połącz. W poniższym przykładzie

komputer był podłączony do innej sieci bezprzewodowej o nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przykładzie BronzeEagle jest pokazana jako zaznaczona.

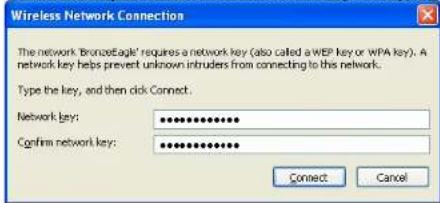

4. Jeśli konieczne jest wpisanie klucza sieciowego (hasła), należy go wpisać w polach

Klucz sieciowy oraz Potwierdź klucz sieciowy. Kliknij przycisk Połącz. Komputer powinien mieć już teraz dostęp do routera. Naprawianie problemu w systemach Mac: . W pasku menu na górze ekranu kliknij ikonę AirPort. Wyświetlana jest lista sieci bez- przewodowych. Router Linksys Smart Wi-Fi automatycznie przypisał sieci nazwę.

2. W poniższym przykładzie komputer był podłączony do innej sieci bezprzewodowej o

nazwie JimsRouter. Nazwa sieci tworzonej przez router Linksys E-Series, w tym przy- kładzie BronzeEagle jest pokazana jako zaznaczona.

3. Kliknij nazwę sieci bezprzewodowej routera Linksys E-Series (w tym przykładzie Bron-

4. W polu Hasło wpisz hasło dostępu do sieci bezprzewodowej. Kliknij przycisk OK.

• Linksys.com/support/WRT1200AC (dokumentacja, materiały do pobrania, pytania i odpowiedzi, pomoc techniczna, chat na żywo, fora)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; kliknij Help (Pomoc) w górnej części ekranu)Parametry techniczne Nazwa modelu Linksys Dual-Band Gigabit Wi-Fi Router Opis Dwupasmowy router AC ze złączem Gigabit i 2 złączami USB Oznaczenie modelu WRT1200AC Szybkość przełączania 10/100/1000 Mbps (Gigabit Ethernet) Częstotliwość radia 2,4 GHz oraz 5 GHz Liczba anten Dwie zewnętrzne anteny zewnętrzne Gniazda Zasilanie, 1 x USB 3.0, 1 x combo USB 2.0/eSATA, Internet, Ethernet (1-4), R-SMA (2) Przyciski Reset, Wi-Fi Protected Setup, Zasilanie Wskaźniki na panelu przednim Zasilanie, INTERNET, 2,4GHz, 5GHz, USB1, USB2, Ethernet (1-4), funkcja Wi-Fi Protected Setup UPnP Obsługiwany Zabezpieczenia WEP, WPA, WPA2, RADIUS Długość klucza szyfrującego Do 128 bitów Obsługa systemów plików FAT, NTFS i HFS+ Obsługa przeglądarek Internet Explorer 8 lub nowsza, Firefox 4 lub nowsza, Google Chrome 10 lub nowsza oraz Safari 4 lub nowsza

Parametry fizyczne i środowiskowe Wymiary 246 x 194 x 52 mm (bez anten) Waga 29 oz (833 g) Zasilanie 12V, 2,5A Certyfikaty FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Temperatura robocza: od 32 do 104°F (od 0 do 40°C) Temperatura przechowywania: od -4 do 140°F (od -20 do 60°C) Wilgotność podczas pracy 10 - 80% (wilgotność względna bez kondensacji) Wilgotność podczas przechowywania od 5 do 90% (bez kondensacji) Uwaga: Informacje wymagane przepisami, gwarancyjne oraz dotyczące bezpieczeństwa można znaleźć na płycie dołączonej do routera lub na stronie Linksys.com/ support. Parametry techniczne mogą ulec zmianie bez uprzedzenia. Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp. WRT 1200AC | Parametry techniczne 13Wyróżniane zasoby pomocy technicznej znajdują się na stronie linksys.com/support BELKIN, LINKSYS oraz wiele nazw i znaków graficznych produktów jest znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów. © 205 Belkin International Inc. i firmy stowarzyszone. Wszelkie prawa zastrzeżone. LNKPG-00192 Rev. A00DUAL BAND GIGABIT ROUTER Wi-Fi
