MANUALE UTENTE WRT1200AC LINKSYS

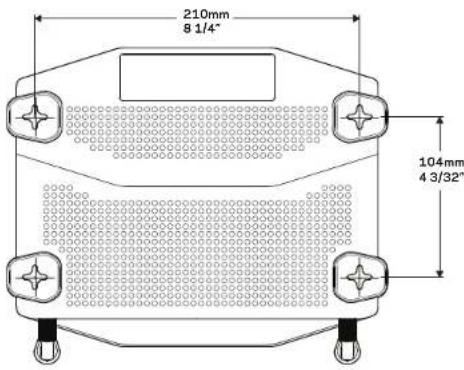

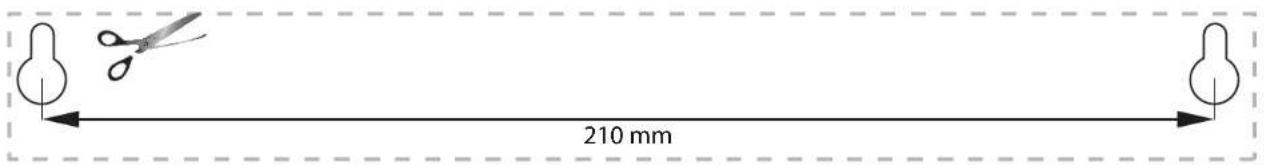

DESCRIZIONE DEL PRODOTTO

5 Dove reperire ulteriori informazioni 5 Come installare il router

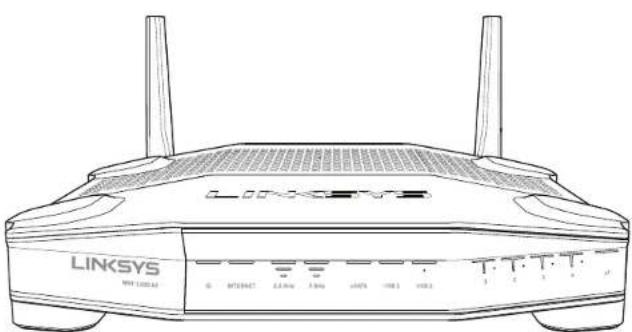

10 L'installazione del router non è riuscita 11 Messaggio "Il cavo Internet non è collegato" 11 Messaggio "Impossibile accedere al router" SPECIFICHE 13 Linksys WRT1200AC SommarioPanoramica del prodotto WRT 1200AC | Panoramica del prodotto 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel

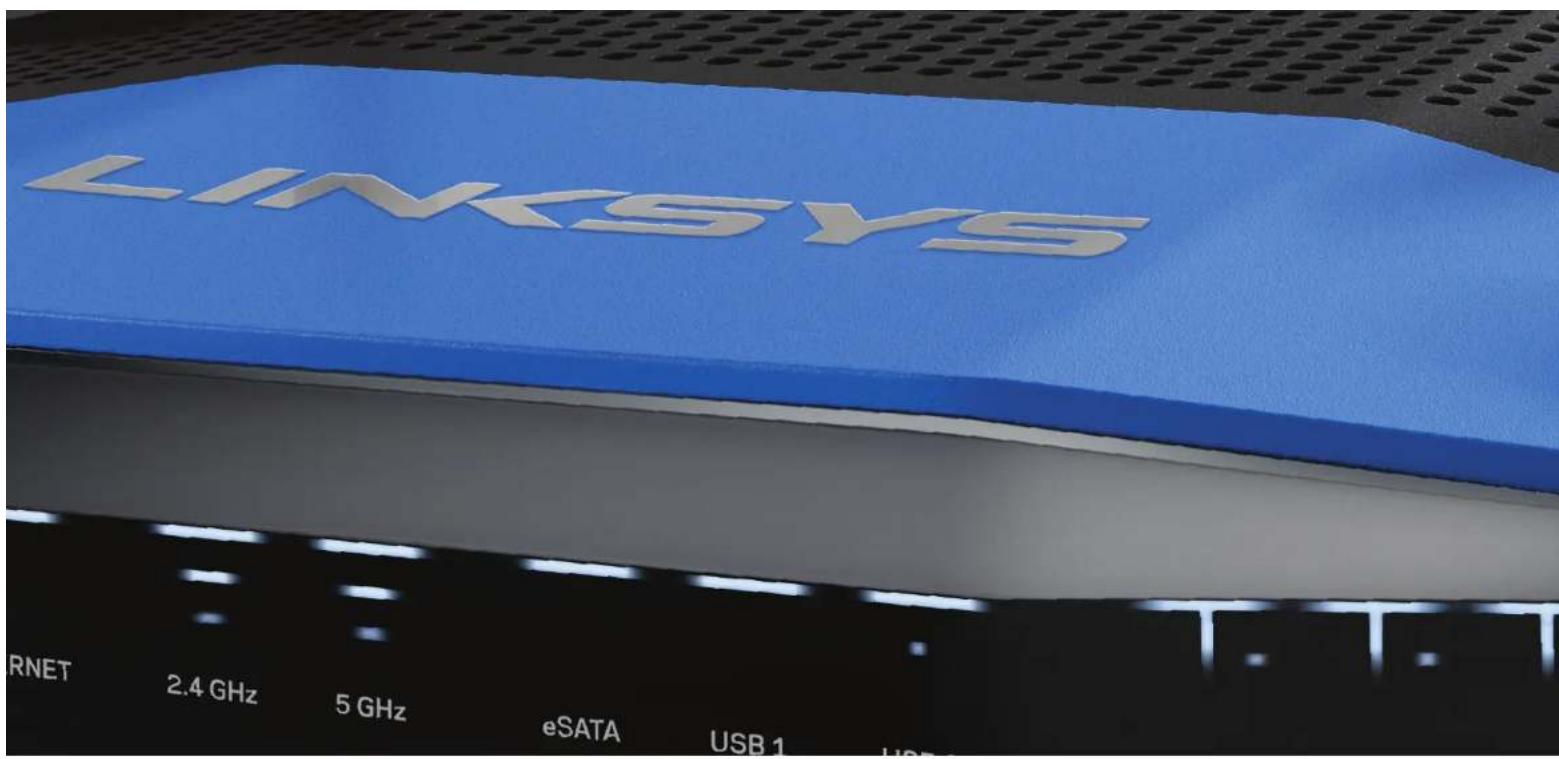

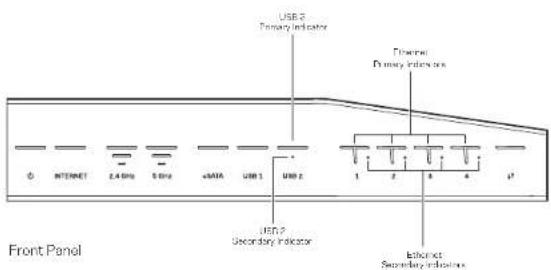

INDICATORI DEL PANNELLO FRONTALE

(Bianco) Il LED di accensione è fisso quando il router è acceso. Lampeggia quando il router è in modalità autodiagnostica ad ogni avvio. Internet (Bianco/Arancione) Il LED Internet è bianco fisso quando la connessione a Internet è stata stabilita. Lampeggia emettendo una luce bianca, quando il router è in fase di connessione. Se è arancione fisso, la connessione non è attiva a causa di problemi di configurazione. Se è arancione lampeggiante, la connessione non è attiva a causa di problemi hardware. 2,4 GHz (Bianco) Il LED wireless è bianco fisso quando uno o più client sono connessi alla rete da 2,4 GHz. Se il LED lampeggia emettendo una luce color bianco, il router sta inviando o ricevendo dati sulla rete da 2,4 GHz. 5 GHz (Bianco) Il LED wireless è bianco fisso quando uno o più client sono connessi alla rete da 5 GHz. Se il LED lampeggia emettendo una luce color bianco, il router sta inviando o ricevendo dati sulla rete da 5 GHz. eSATA (Bianco) Se il LED è spento, la porta USB/eSATA è spenta o è connesso un dispositivo USB. Il LED è fisso quando un dispositivo eSATA è connesso. Se il LED lampeggia emettendo una luce color bianco, si registra un'attività sulla porta eSATA. USB (Bianco) Se il LED è spento, la porta USB/eSATA è spenta o è connesso un dispositivo eSATA. Il LED è fisso quando un dispositivo USB è connesso. Se il LED lampeggia emettendo una luce color bianco, si registra un'attività su quella porta. USB 2 primario (Bianco) Se il LED è spento, la porta USB 3.0 è spenta. Il LED è fisso quando un dispositivo USB è connesso. Se il LED lampeggia emettendo una luce color bianco, si registra un'attività su quella porta. USB 2 secondario (Bianco) Se il LED è spento, è connesso un dispositivo USB .0 o USB 2.0. Se il LED emette una luce bianco fisso, significa che è connesso un dispositivo USB 3.0. ETHERNET da a 4 (primario) (Bianco) Ogni LED numerato è associato alla corrispondente porta sul pannello posteriore del router. Se il LED bianco è fisso, il router è connesso a un dispositivo mediante la porta corrispondente. Quando il LED lampeggia emettendo una luce color bianco, ciò indica un'attività di rete sulla porta corrispondente. WRT AC Vista anteriore Panoramica del prodottoPanoramica del prodotto 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET da 1 a 4 (secondario) (Bianco) Se il LED bianco è spento, il router è connesso con successo a un dispositivo mediante la corrispondente porta a una velocità di 10/100 Mbps. Se il LED emette una luce color bianco fisso, significa che il router è connesso con successo a un dispositivo a una velocità di 1000 Mbps. (Bianco/Arancione) Il LED lampeggia lentamente per due minuti durante la procedura Wi-Fi Protected Setup Se il LED rimane bianco fisso per 5 secondi, significa che la connessione è avvenuta con successo. Se invece lampeggia emettendo una luce arancione, la procedura Wi-Fi Protected Setup non è riuscita. Assicurarsi che il dispositivo client supporti Wi-Fi Protected Setup. Attendere che il LED si spenga, quindi riprovare. Il router supporta una sessione alla volta.

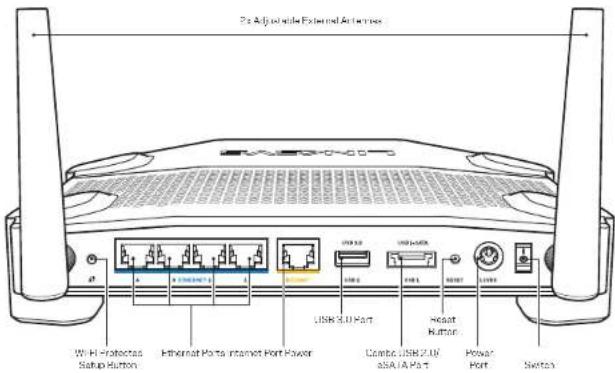

Antenne esterne regolabili Questo router è dotato di due antenne esterne regolabili, che devono essere collegate al router prima di accenderlo. Per collegare le antenne, avvitare in senso orario il connettore dell'antenna nella porta dell'antenna sul router. Vista lato posteriore Nota: Per risultati ottimali, posizionare le antenne laterali verticalmente, come indicato nell'immagine. Pulsante Wi-Fi Protected Setup Premere per configurare facilmente la sicurezza wireless su dispositivi di rete abilitati Wi-Fi Protected Setup. Porte Ethernet Collegare i cavi Ethernet alle porte Gigabit (10/ 100/ 1000) e ai dispositivi cablati presenti sulla rete. Nota: Per prestazioni ottimali, utilizzare cavi di categoria CAT5e o superiore, per colle- gare le porte Ethernet. Porta Internet Collegare un cavo Ethernet a questa porta Gigabit gialla (10/ 100/ 1000) e a un modem via cavo Internet a banda larga/DSL o a fibre ottiche. Nota: Per prestazioni ottimali, utilizzare cavi di categoria CAT5e o superiore, per colle- gare le porte Ethernet. Porta USB 3.0 Per collegare e condividere un disco USB o eSATA sulla rete o su Internet. Porta combinata USB 2.0/eSATA Per collegare e condividere un disco USB o eSATA sulla rete o su Internet. È inoltre possibile connettere una stampante USB e condividerla sulla rete. Pulsante Reset (ripristino) Premere e tenere premuto per 10 secondi (fino a quando il LED di accensione inizia a lampeggiare), per ripristinare il router ai valori di fabbrica. È possibile ripristinare le impostazioni predefinite utilizzando Linksys Smart Wi-Fi su Internet o tramite l'applicazione mobile. Porta di alimentazione Collegare l'adattatore di corrente CA incluso. Pulsante di accensione Prendere per accendere il router. WRT 1200AC | Panoramica del prodotto 2Panoramica del prodotto WRT 1200AC | Panoramica del prodotto 3 210mm8 1/4”104mm4 3/32” 104 mm Installazione a pareteSu ciascun piedino della base del router è presente uno slot per il montaggio a parete, che facilita l'orientamento del router sulla parete. La distanza tra gli slot sul lato corto è di 04 mm, mentre sul lato lungo è di 2 mm. Per montare il router sulla parete, sono necessarie due viti. Attrezzatura consigliata per l'installazione (3 mm) 6-7 mm 1,5-2 mm Nota:Linksys non è responsabile di eventuali danni causati da un'errata installazione a parete. Istruzioni di montaggio . Determinare dove si desidera montare il router e su quale lato montarlo. Accertarsi che la parete scelta sia uniforme, liscia, solida e priva di umidità. Controllare che nei pressi sia disponibile una presa elettrica. 2. Prima di praticare i fori, scegliere il modello (lato corto o lungo) che più si adatta alla propria installazione. Praticare i fori utilizzando il modello corretto. 3. Inserire una vite in ogni foro, lasciando fuoriuscire la testa della vite di 4 mm.4. Allineare gli slot del router per il montaggio a parete con le due viti.5. Posizionare gli slot sopra le viti e far scorrere il router verso il basso affinché le viti si inseriscano saldamente negli slot. Modello di montaggio a parete (lato corto) Stampare questa pagina impostando le dimensioni al 00%. Ritagliare lungo la linea tratteggiata e appoggiarla sulla parete per individuare l'esatta distanza da lasciare tra i due fori.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwPanoramica del prodotto 210 mm Modello di montaggio a parete (lato lungo) Stampare questa pagina impostando le dimensioni al 100%. Ritagliare lungo la linea tratteggiata e appoggiarla sulla parete per individuare l'esatta distanza da lasciare tra i due fori. WRT 1200AC | Panoramica del prodotto 4Installazione del router

DOVE REPERIRE ULTERIORI INFORMAZIONI

• Linksys.com/support/WRT1200AC (documentazione, download, domande frequenti, assistenza tecnica, chat dal vivo, forum)

• Sezione Guida di Linksys Smart Wi-Fi (connettersi a Linksys Smart Wi-Fi, quindi fare clic su Help (Guida) in alto sullo schermo)

COME INSTALLARE IL ROUTER

Installazione del router:

1. Se si sostituisce un router esistente, disconnettere quest'ultimo.

2. Collegare le antenne e accendere il nuovo router.

3. Riavviare il modem

4. Collegare il cavo Internet proveniente dal modem alla porta Internet gialla del router.

Attendere che la spia di accensione sulla parte anteriore del router sia accesa fissa.

5. Connettersi alla rete wireless protetta il cui nome è indicato nella Guida rapida fornita

con il router. (Il nome e la password di rete si potranno cambiare in seguito). In caso di difficoltà a connettersi alla rete, fare riferimento alla documentazione del dispositivo. Nota: l'accesso a Internet sarà disponibile solo dopo il completamento della configura- zione del router.

6. Aprire un browser Web e seguire le istruzioni per completare l'installazione. Se sul

browser Web non dovessero comparire le istruzioni, inserire linksyssmartwifi.com nella barra degli indirizzi.

7. Al termine del processo di installazione, seguire le istruzioni visualizzate sullo schermo

per configurare l'account Linksys Smart Wi-Fi. É possibile utilizzare Linksys Smart Wi-Fi per configurare il router da qualsiasi computer che disponga di una connessione a Internet. Gestire le impostazioni del router:

• Modificare il nome e la password del router

• Configurare la funzione Accesso ospite

• Configurare la funzione Filtro famiglia

• Collegare dispositivi alla rete in uso

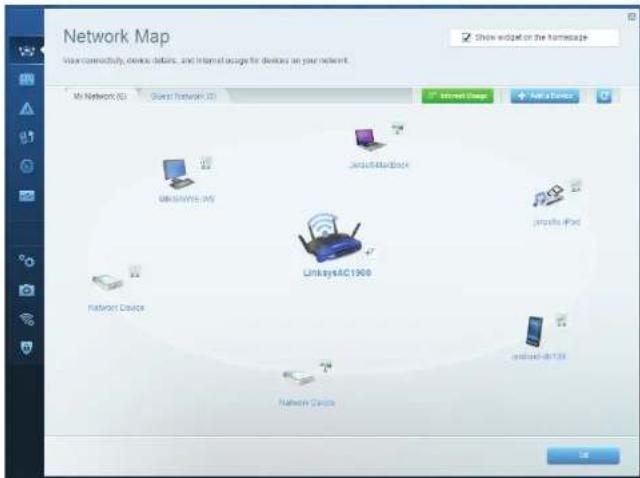

• Verificare la propria velocità di connessione a Internet. Nota: Nel corso del processo di configurazione dell'account Linksys Smart Wi-Fi, l'uten- te riceverà un'e-mail di verifica. Aprire l'e-mail e fare clic sul collegamento in essa indicato. Installazione del router WRT 1200AC | Installazione del router 5Come utilizzare Linksys Smart Wi-Fi Network Map (Mappa di rete) — Consente di visualizzare e gestire tutti i dispositivi di rete collegati al router È possibile visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite, scollegarli o visualizzare informazioni relative a ciascuno di essi.

Nota: Per visualizzare ulteriori informazioni relative a ciascun menu, fare clic sull'icona Help (Guida) nella parte superiore della schermata.

1. Accedere all'account Linksys Smart Wi-Fi, visitando linksyssmartwifi.com o myrouter.

local (se non si è online) con un browser Web.

2. Nel menu a sinistra, fare clic su un'opzione.

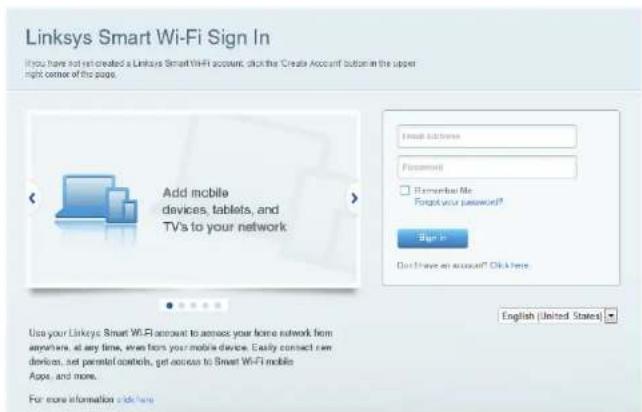

COME CONNETTERSI A LINKSYS SMART WIFI

Per aprire Linksys Smart Wi-Fi:

1. Visitare linksyssmartwifi.com o myrouter.local (se non si è online) su un browser Web.

2. Immettere l'indirizzo e-mail e la password configurati in precedenza, quindi fare clic su

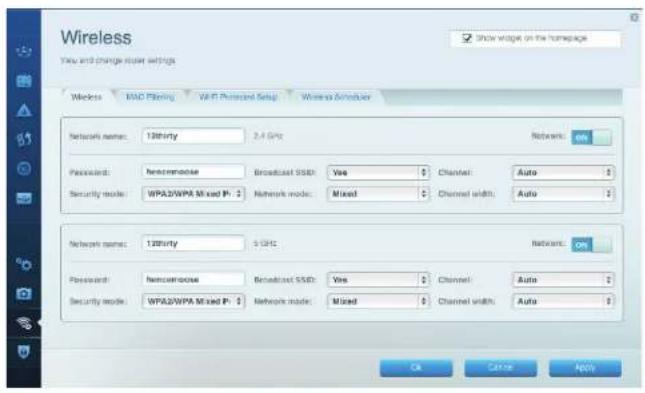

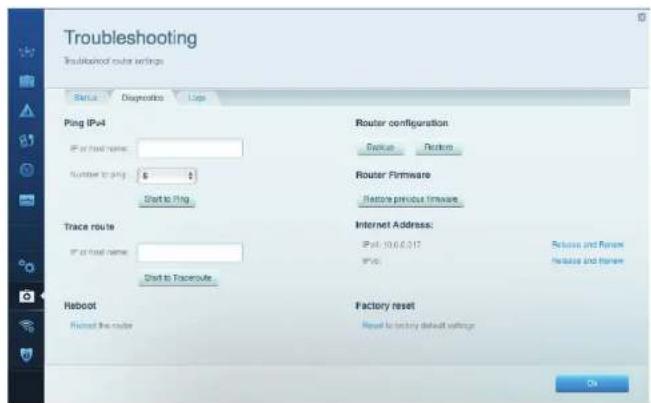

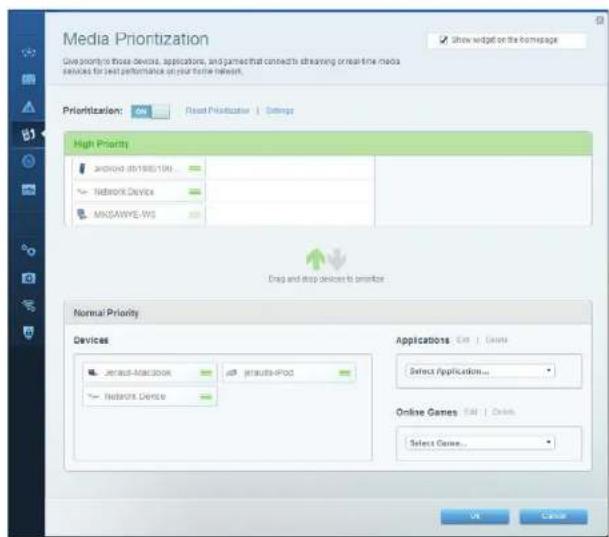

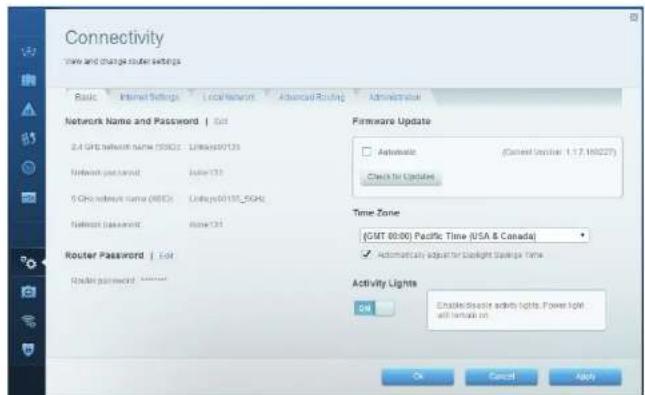

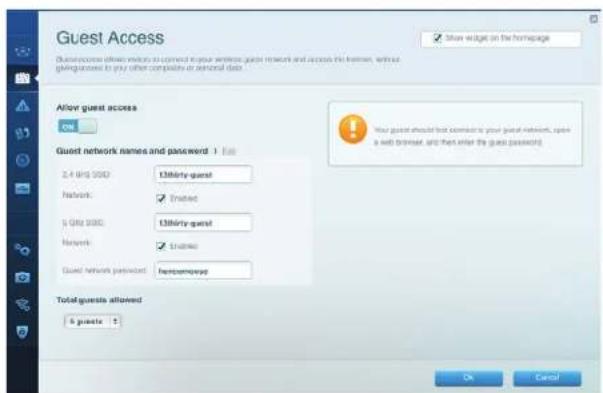

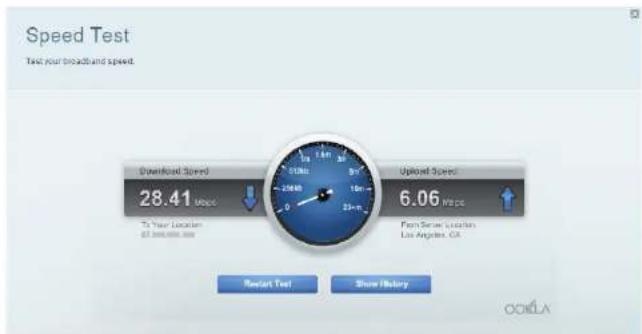

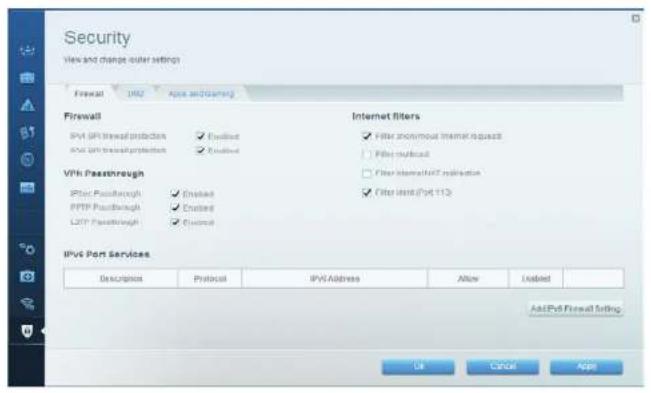

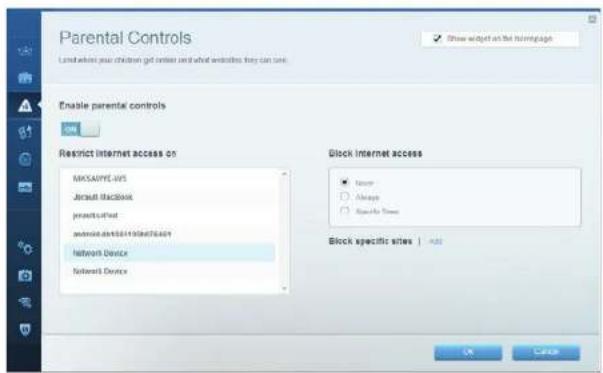

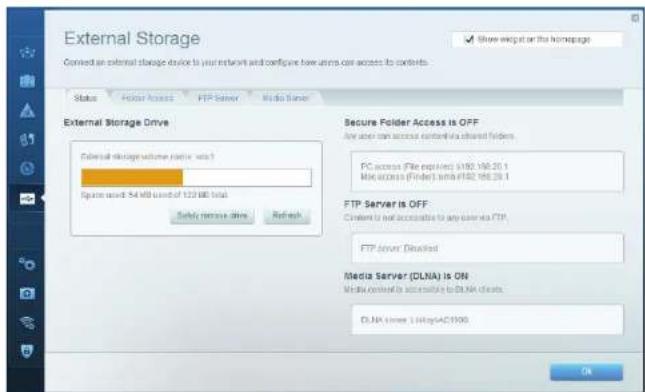

Accedi. WRT 1200AC | Come utilizzare Linksys Smart Wi-Fi 6WRT 1200AC | Come utilizzare Linksys Smart Wi-Fi 7 Guest Access (Accesso ospite) — Consente di configurare e monitorare una rete che gli ospiti potranno utilizzare senza però accedere a tutte le risorse di rete. Media Prioritization (Assegnazione di priorità ai servizi multimediali) — Consente di decidere a quali dispositivi e applicazioni assegnare la priorità più alta per il traffico di rete. Parental Controls (Filtro famiglia) — Consente di bloccare siti Web e impostare gli orari di accesso a Internet.WRT 1200AC | Come utilizzare Linksys Smart Wi-Fi 8 Speed Test (Test della velocità) — Consente di verificare la velocità della connessione Internet della rete. Connectivity (Connettività) — Consente di configurare impostazioni di rete standard e avanzate. External Storage (Archiviazione esterna) — Consente di accedere a un disco USB o e-SATA collegato (non inclusi) e di impostare la condivisione di file, un server multimediale e l'accesso FTP. Troubleshooting (Risoluzione dei problemi) — Consente di diagnosticare i problemi relativi al router e di verificare lo stato della rete.WRT 1200AC | Come utilizzare Linksys Smart Wi-Fi 9 Wireless — Consente di configurare la rete wireless del router. È possibile modificare la modalità di protezione, la password e il filtraggio MAC, nonché collegare i dispositivi utilizzando Wi-Fi Protected Setup. Security (Sicurezza) — Consente di configurare la protezione wireless del router. È possibile configurare il firewall e le impostazioni VPN, e applicare impostazioni personalizzate per applicazioni e giochi.Risoluzione dei problemi WRT 1200AC | Risoluzione dei problemi 10 L'aspetto del router potrebbe essere diverso Questo capitolo aiuta a risolvere i più comuni problemi di installazione e a connettersi a Internet. Per l'assistenza, rivolgersi al nostro eccellente servizio clienti, all'indirizzo linksys.com/support.

L'INSTALLAZIONE DEL ROUTER NON È RIUSCITA

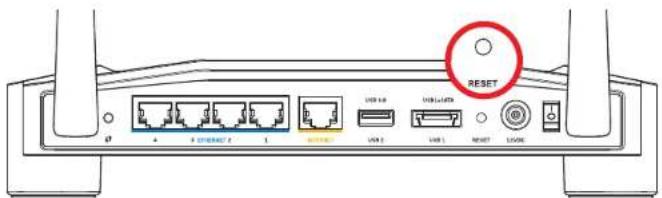

Se Linksys Smart Wi-Fi non è riuscito a completare l'installazione: ,• Utilizzando una graffetta o uno spillo, premere e tenere premuto il pulsante Reset (Ripristino), fino a quando il LED di accensione sulla parte anteriore del router inizia a lampeggiare (circa 0 secondi). Reinstallare il router.

• Se il problema persiste, disattivare temporaneamente i firewall del computer (consultare le istruzioni del software di protezione per un maggiore supporto). Reinstallare il router.

• Se il router non è stato ancora configurato, trovare un altro computer e utilizzarlo per installare nuovamente il router.Risoluzione dei problemi WRT 1200AC | Risoluzione dei problemi 11

MESSAGGIO "IL CAVO INTERNET NON È COLLEGATO"

Se durante l'installazione del router compare il messaggio "Your Internet cable is not plugged in" (Il cavo Internet non è collegato): . Accertarsi che un cavo Ethernet o Internet (o un cavo come quello fornito con il router) sia collegato correttamente alla porta gialla INTERNET sul retro del router e alla corri- spondente porta sul modem. La porta sul modem riporta di solito l'etichetta Ethernet, ma può essere denominata anche Internet o WAN.

. Accertarsi che il modem sia collegato e che sia acceso. Se dispone di un interruttore di accensione, assicurarsi che sia impostato sulla posizione ON o l.

3. Se il servizio Internet è via cavo, verificare che la porta CABLE (Via cavo) del modem

via cavo sia connessa al cavo coassiale fornito dal provider di servizi Internet.

4. Nel caso invece il servizio Internet sia DSL, accertarsi che la linea DSL sia connessa

alla porta DSL del modem.

5. Se il computer è connesso al modem con un cavo USB, disconnettere il cavo USB.

Reinstallare il router.

MESSAGGIO "IMPOSSIBILE ACCEDERE AL ROUTER"

Per accedere al router, è necessario essere connessi alla propria rete. Se si è attual- mente connessi a una rete wireless, il problema potrebbe essere che si è accidental- mente collegati a una rete wireless diversa dalla propria. Per risolvere il problema su computer Windows: . Sul desktop di Windows, fare clic con il pulsante destro del mouse sull'icona della rete wireless nell'area di notifica. L'icona potrebbe essere diversa a seconda della versione di Windows.

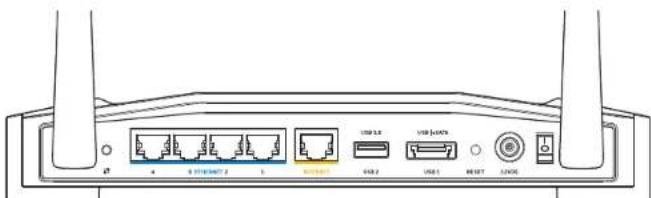

Comparirà un elenco delle reti disponibili. Vista posteriore del router Vista posteriore del modem via cavo Vista posteriore del modem DSL Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemRisoluzione dei problemi Nota: Le licenze e gli avvisi riguardo software di terze parti utilizzati in questo prodotto possono essere visualizzati all'indirizzo http://support.linksys.com/en-us/license. Contattare http://support.linksys.com/en-us/gplcodecenter per domande o richie- ste sul codice sorgente GPL. WRT 1200AC | Risoluzione dei problemi 12

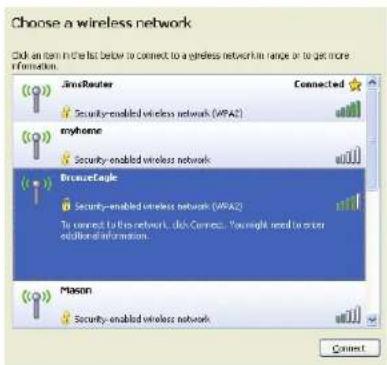

3. Fare clic sul nome della propria rete. Fare clic su Connect (Connetti). Nell'esempio

in basso, il computer era connesso a un'altra rete wireless chiamata JimsRouter. In questo esempio, il nome della rete Linksys E-Series, BronzeEagle, è indicato come selezionato.

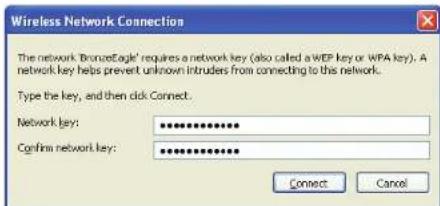

4. Se viene richiesto di inserire una chiave di rete, digitare la propria password nei campi

Network key (Chiave di rete) e Confirm network key (Conferma chiave di rete). Fare clic su Connect (Connetti). Dovrebbe ora essere possibile accedere al router. Per risolvere il problema su computer Mac: . Nella barra dei menu, in alto sullo schermo, fare clic sull'icona AirPort. Comparirà un elenco delle reti wireless. Linksys Smart Wi-Fi assegna automaticamente un nome alla rete.

2. Nell'esempio in basso, il computer era connesso a un'altra rete wireless chiamata

JimsRouter. In questo esempio, il nome della rete Linksys E-Series, BronzeEagle, è indicato come selezionato.

3. Fare clic sul nome della rete wireless del router Linksys E-Series (BronzeEagle in

4. Digitare la password della rete wireless nel campo Password. Fare clic su OK.

Dove reperire ulteriori informazioni

• Linksys.com/support/WRT1200AC (documentazione, download, domande frequen- ti, assistenza tecnica, chat dal vivo, forum)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; fare clic su Help (Guida) in alto sullo schermo)Specifiche Nome modello Router Wi-Fi Gigabit dual band Linksys Descrizione Router dual band AC con porte Gigabit e 2 porte USB Numero modello WRT1200AC Velocità porta switch 10/100/1000 Mbps (Gigabit Ethernet) Frequenza radio 2,4 e 5 GHz N. di antenne 2 antenne esterne regolabili Porte Accensione, 1 x USB 3.0, 1 x combinazione USB 2.0/eSATA, Internet, Ethernet (1-4), RP-SMA (2) Pulsanti Reset, Wi-Fi Protected Setup, accensione Indicatori del pannello frontale Accensione, INTERNET, 2,4 GHz, 5 GHz, USB1, USB2, Ethernet (1-4), Wi-Fi Protected Setup UPnP Supportato Funzioni di protezione WEP, WPA, WPA2, RADIUS Bit chiave di sicurezza Cifratura fino a 128 bit Supporto file system FAT, NTFS, and HFS+ di archiviazione Supporto browser Internet Explorer 8 superiore, Firefox 4 o superiore, Google Chrome 10 o superiore e Safari 4 o superiore

Specifiche ambientali Dimensioni 9,68” x 7,64” x 2,05” senza antenna (246 x 194 x 52 mm) Peso unità 29 oz (833 g) Alimentazione 12 V, 2,5A Certificazioni FCC, IC, CE, Wi-Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Temperatura di funzionamento Da 0 a 40°C Temperatura di conservazione Da -20 a 60 °C Umidità d'esercizio dal 10% all'80% di umidità relativa, senza condensa Umidità di conservazione dal 5% al 90%, senza condensa Nota: Per informazioni sulle normative, la garanzia e la sicurezza, consultare il CD fornito con il router oppure visitare il sito Linksys.com/support. Le specifiche sono soggette a modifica senza preavviso. Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dal punto di accesso, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse. WRT 1200AC | Specifiche 13Visitare linksys.com/support per ricevere un'assistenza tecnica di alta qualità BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi commerciali di terze parti citati in questo documento sono di proprietà dei rispettivi titolari. © 205 Belkin International, Inc. e/o rispettive società collegate. Tutti i diritti riservati. LNKPG-00192 Rev. A00DVIEJŲ JUOSTŲ GIGABITŲ „Wi-Fi“ MARŠRUTIZATORIUS 1 200AC NAUDOTOJO VADOVASWRT 1200AC | Turinys P
