KÄYTTÖOHJE WRT1200AC LINKSYS

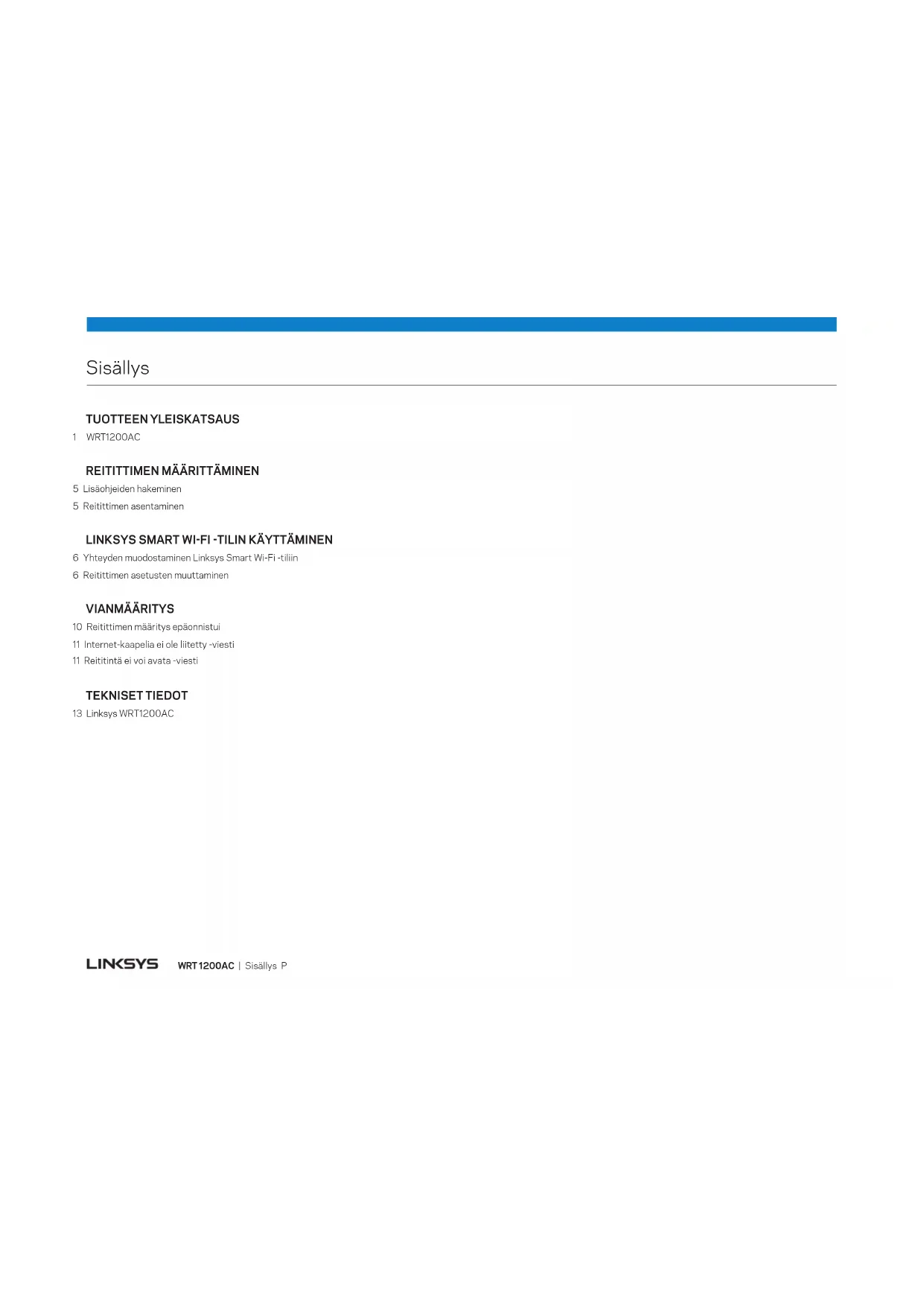

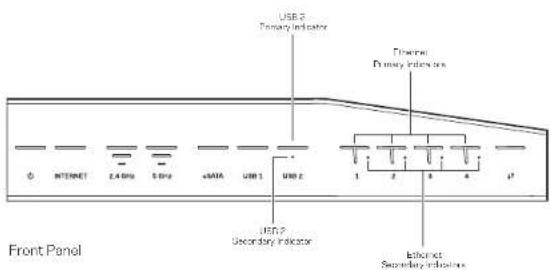

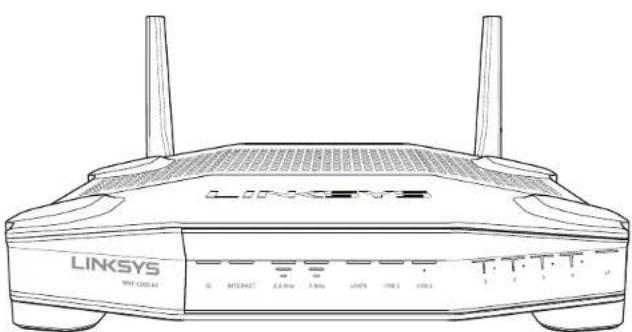

5 Lisäohjeiden hakeminen 5 Reitittimen asentaminen LINKSYS SMART WI-FI -TILIN KÄYTTÄMINEN 6 Yhteyden muodostaminen Linksys Smart Wi‑Fi ‑tiliin 6 Reitittimen asetusten muuttaminen VIANMÄÄRITYS 10 Reitittimen määritys epäonnistui 11 Internet‑kaapelia ei ole liitetty ‑viesti 11 Reititintä ei voi avata ‑viesti TEKNISET TIEDOT 13 Linksys WRT1200AC SisällysTuotteen yleiskatsaus WRT 1200AC | Tuotteen yleiskatsaus 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel ETUPANEELIN MERKKIVALOT (Valkoinen) Virran merkkivalo palaa tasaisen valkoisena, kun reitittimeen on kytketty virta. Merkkivalo vilkkuu, kun reititin on käynnistyksen aikana itsediagnostiikkatilassa. Internet (Valkoinen/keltainen) Internet-yhteyden merkkivalo palaa tasaisen valkoisena, kun Internet-yhteys on muodostettu. Merkkivalo vilkkuu, kun reititin muodostaa yhteyttä. Tasainen keltainen merkkivalo osoittaa, että yhteys ei toimi määritysongelman takia. Vilkkuva keltainen merkkivalo osoittaa, että yhteys ei toimi laitteisto-ongelman takia. 2,4 GHz (Valkoinen) Langattoman yhteyden merkkivalo palaa tasaisen valkoisena, kun 2,4 GHz:n verkkoon on kytketty asiakaslaitteita. Jos merkkivalo vilkkuu valkoisena, reititin lähettää tai vastaanottaa tietoja 2,4 GHz:n verkossa. 5 GHz (Valkoinen) Langattoman yhteyden merkkivalo palaa tasaisen valkoisena, kun 5 GHz:n verkkoon on kytketty asiakaslaitteita. Jos merkkivalo vilkkuu valkoisena, reititin lähettää tai vastaanottaa tietoja 5 GHz:n verkossa. eSATA (Valkoinen) Kun merkkivalo ei pala, USB/eSATA-portti ei ole käytössä tai USB-laite on yhdistetty. Merkkivalo palaa tasaisen valkoisena, kun eSATA-laite on yhdistetty. Vilkkuva valkoinen merkkivalo osoittaa, että eSATA-portissa on toimintaa. USB (Valkoinen) Kun merkkivalo ei pala, USB/eSATA-portti ei ole käytössä tai eSATA-laite on yhdistetty. Merkkivalo palaa tasaisen valkoisena, kun USB-laite on yhdistetty. Vilkkuva valkoinen merkkivalo osoittaa, että portissa on toimintaa. USB2, ensisijainen (Valkoinen) Kun merkkivalo ei pala, USB 3.0 -portti ei ole käytössä. Merkkivalo palaa tasaisen valkoisena, kun USB-laite on yhdistetty. Vilkkuva valkoinen valo osoittaa, että portissa on toimintaa. USB2, toissijainen (Valkoinen) Kun merkkivalo ei pala, USB .0- tai USB 2.0 -laite on yhdistetty. Tasainen valkoinen merkkivalo osoittaa, että USB 3.0 -laite on yhdistetty. ETHERNET –4 (ensisijainen) (Valkoinen) Nämä numeroidut merkkivalot vastaavat reitittimen takapaneelin numeroituja portteja. Jos valkoinen merkkivalo palaa tasaisesti, reititin on kytketty johonkin laitteeseen kyseisen portin kautta. Merkkivalon vilkkuminen valkoisena ilmaisee, että portissa on verkkoliikennettä. WRT AC Laite edestä Tuotteen yleiskatsausTuotteen yleiskatsaus 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1–4 (toissijainen) (Valkoinen) Jos valkoinen merkkivalo ei pala, reititin on kytketty kyseisen portin kautta laitteeseen 10/100 Mbps:n yhteydellä. Tasainen valkoinen merkkivalo ilmaisee, että reititin on kytketty laitteeseen 1000 Mbps:n yhteydellä. (Valkoinen/keltainen) Merkkivalo vilkkuu hitaasti enintään kahden minuutin ajan Wi‑Fi Protected Setup ‑määrityksen aikana. Merkkivalo palaa tasaisesti valkoisena viiden sekunnin ajan, kun yhteys on muodostettu. Merkkivalo vilkkuu keltaisena, jos Wi‑ Fi Protected Setup ‑toiminto epäonnistuu. Varmista, että asiakaslaite tukee Wi‑Fi Protected Setup ‑toimintoa. Odota, kunnes merkkivalo on sammunut, ja yritä sitten uudelleen. Reititin tukee yhtä istuntoa kerrallaan.

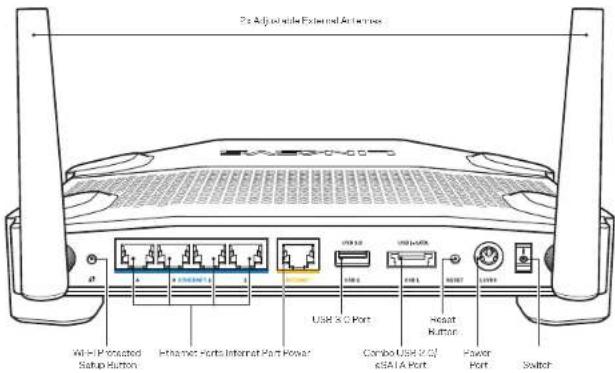

Erilliset säädettävät antennit Tämän reitittimen mukana toimitetaan kaksi erillistä säädettävää antennia, jotka on liitettävä reitittimeen ennen virran kytkemistä. Liitä antennit reitittimeen kiertämällä antenniliitintä antenniporttiin myötäpäivään. Laite takaa Huomautus: Paras suorituskyky saadaan asettamalla sivuilla olevat antennit pystysuuntaan kuvan mukaisesti. Wi-Fi Protected Setup -painike Painamalla tätä voit helposti määrittää langattoman yhteyden suojauksen Wi‑Fi Protected Setup ‑yhteensopivissa verkkolaitteissa. Ethernet-portit Kytke Ethernet‑kaapelit sinisiin Gigabit (10/100/1000) ‑portteihin ja langallista verkkoyhteyttä käyttävin laitteisiin. Huomautus: Paras suorituskyky saadaan käyttämällä Ethernet‑porteissa vähintään CA‑ T5e‑luokan kaapeleita. Internet-portti Kytke Ethernet‑kaapeli keltaiseen Gigabit (10/100/1000) ‑porttiin ja laajakaistayhteyden kaapeli‑, DSL‑ tai valokuitumodeemiin. Huomautus: Paras suorituskyky saadaan käyttämällä Ethernet‑porteissa vähintään CA‑ T5e‑luokan kaapeleita. USB 3.0 -portti Yhdistä ja jaa USB‑ tai eSATA‑asema kotiverkkoon tai Internetiin. USB 2.0/eSATA -yhdistelmäportti Yhdistä ja jaa USB‑ tai eSATA‑asema kotiverkkoon tai Internetiin. Voit liittää porttiin myös USB‑tulostimen ja jakaa sen verkossa. Nollauspainike Voit palauttaa reitittimen tehdasasetukset pitämällä tätä painiketta painettuna 10 sekuntia (kunnes virran merkkivalo alkaa vilkkua). Voit palauttaa tehdasasetukset myös Linksys Smart Wi‑Fi ‑tilin kautta Internet‑selaimella tai mobiilisovelluksella. Virtaliitäntä Kytke mukana toimitettu verkkovirtasovitin. Virtapainike Kytke virta reitittimeen tällä painikkeella. WRT 1200AC | Tuotteen yleiskatsaus 2Tuotteen yleiskatsaus WRT 1200AC | Tuotteen yleiskatsaus 3 210mm8 1/4”104mm4 3/32” 104 mm Asennus seinälleReitittimen kussakin jalassa on seinäkiinnitysreiät, joiden avulla reitittimen voi asentaa seinälle eri asentoihin. Reikien etäisyys lyhyellä sivulla on 04 mm ja pitkällä sivulla 210 mm. Reitittimen kiinnittämiseen tarvitaan kaksi ruuvia. Suositeltavat asennusruuvit 3 mm 6–7 mm 1,5–2 mm Huomautus:Linksys ei ole vastuussa pitämättömien kiinnitysruuvien aiheuttamista vahingois- ta. Seinäasennusohjeet . Päätä reitittimen asennuspaikka ja kiinnityssuunta. Varmista, että asennusseinä on tasainen, kuiva ja tukeva. Varmista, että pistorasia on riittävän lähellä.2. Ennen reikien poraamista, valitse seinäasennustapaan sopiva asennusmalli (lyhyt sivu tai pitkä sivu). Poraa reiät käyttämällä oikeaa mallia.3. Kiinnitä ruuvi kumpaankin reikään ja jätä ruuvien päätä 4 mm ulos.4. Aseta reititin niin, että sen seinäasennusreiät ovat kahden ruuvin kohdalla.5. Siirrä reititintä seinää kohti niin, että ruuvinpäät menevät reitittimen seinäasennus-reikien leveän osan läpi. Vedä sitten reititintä alaspäin, kunnes ruuvit ovat pitävästi seinäasennusreikien kapeiden osien yläpäässä. Seinäasennusmalli (lyhyt sivu) Tulosta tämä sivu 00 prosentin kokoisena. Leikkaa katkoviivaa pitkin ja aseta malli seinälle niin, että reiät osuvat juuri oikeisiin kohtiin.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwTuotteen yleiskatsaus 210 mm Seinäasennusmalli (pitkä sivu) Tulosta tämä sivu 100 prosentin kokoisena. Leikkaa katkoviivaa pitkin ja aseta malli seinälle niin, että reiät osuvat juuri oikeisiin kohtiin. WRT 1200AC | Tuotteen yleiskatsaus 4Reitittimen määrittäminen

LISÄOHJEIDEN HAKEMINEN

• Linksys.com/support/WRT1200AC (käyttöoppaat, lataukset, usein kysytyt kysymyk‑ set, tekninen tuki, tukipalvelun keskustelutoiminto, keskustelupalstat)

• Linksys Smart Wi‑Fi ‑ohje (Kirjaudu Linksys Smart Wi-Fi ‑tiliin ja valitse näytön yläosassa Ohje.) REITITTIMEN ASENTAMINEN Reitittimen asennus:

1. Jos olet korvaamassa olemassa olevaa reititintä, kytke se irti.

2. Liitä antennit ja kytke virta uuteen reitittimeen.

3. Käynnistä modeemi uudelleen.

4. Kytke Internet‑kaapeli modeemista reitittimen keltaiseen Internet‑porttiin. Odota,

kunnes reitittimen etupaneelin virran merkkivalo palaa tasaisesti.

5. Muodosta yhteys suojattuun langattomaan verkkoon, jonka nimi on mainittu reitittimen

mukana toimitetussa pika‑aloitusoppaassa. (Voit vaihtaa verkon nimen ja salasanan myöhemmin.) Lisäohjeita verkkoyhteyden muodostamisesta on laitteen käyttöoppaissa. Huomautus: Et voi käyttää Internetiä, ennen kuin reitittimen asetukset on määritetty.

6. Avaa selain ja määritä asetukset noudattamalla näyttöön tulevia ohjeita. Jos ohjeet

eivät tule näkyviin selaimeen, kirjoita osoiteriville linksyssmartwifi.com.

7. Määritä Linksys Smart Wi‑Fi ‑tili noudattamalla asennuksen lopussa näyttöön tulevia

ohjeita. Linksys Smart Wi‑Fi ‑tilin avulla voit määrittää reitittimen asetukset millä tahansa tietokoneella, jossa on Internet‑yhteys. Reitittimen asetusten hallinta:

• Muuta reitittimen nimeä ja salasanaa.

• Määritä vieraskäyttö.

• Yhdistä laitteita verkkoon.

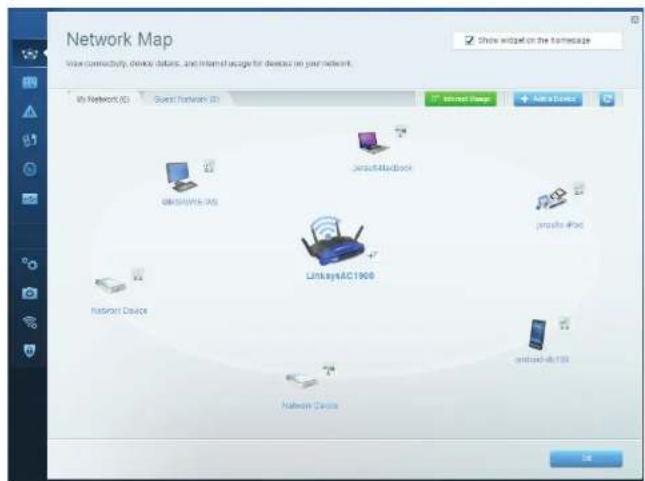

• Testaa Internet‑yhteyden nopeus. Huomautus: Linksys Smart Wi‑Fi ‑tilin määrityksen aikana sinulle lähetetään vahvistussähköpos‑ tiviesti. Avaa sähköpostiviesti ja napsauta siinä olevaa linkkiä. Reitittimen määrittäminen WRT 1200AC | Reitittimen määrittäminen 5Linksys Smart Wi-Fi -tilin käyttäminen Verkkokartta – Voit tarkastella ja hallita kaikkia reitittimeen liitettyjä verkkolaitteita. Voit tarkastella pää‑ ja vierasverkon laitteita, katkaista laitteiden yhteyksiä ja näyttää kunkin laitteen tiedot.

Huomautus: Valikkoihin liittyviä lisäohjeita saat valitsemalla näytön ylälaidasta Ohjeen.

1. Kirjaudu Linksys Smart Wi‑Fi ‑tiliin siirtymällä selaimella osoitteeseen

linksyssmartwifi.com tai myrouter.local (jos Internet‑yhteys ei ole käytössä).

2. Valitse vasemmalla olevasta valikosta vaihtoehto.

YHTEYDEN MUODOSTAMINEN LINKSYS SMART WIFI TILIIN

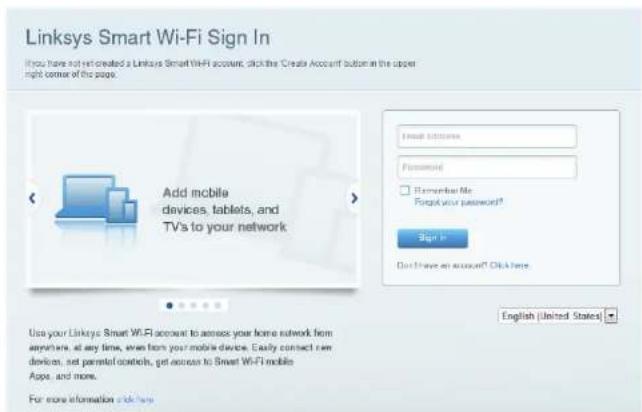

Linksys Smart Wi-Fi -käyttöliittymän avaaminen:

1. Avaa selaimeen osoite linksyssmartwifi.com tai myrouter.local (jos Internet‑yhteys ei ole

2. Anna aiemmin määrittämäsi sähköpostiosoite ja salasana ja valitse sitten Kirjaudu.

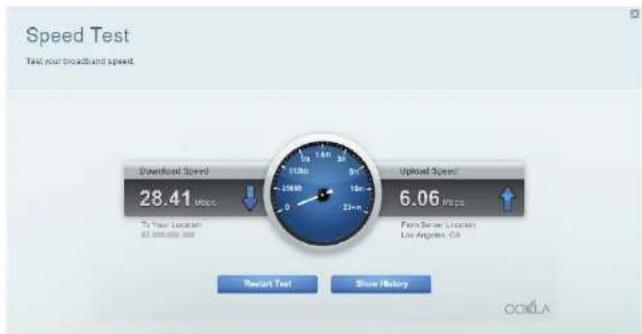

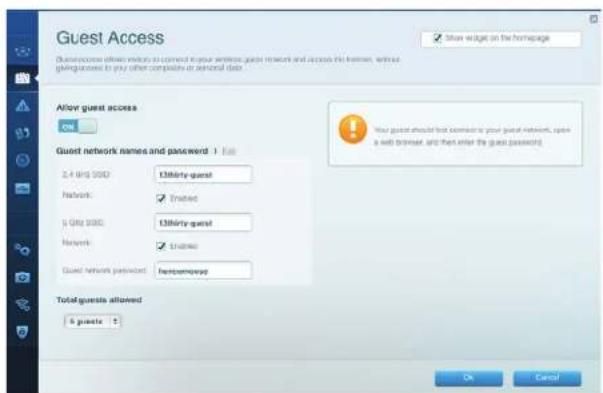

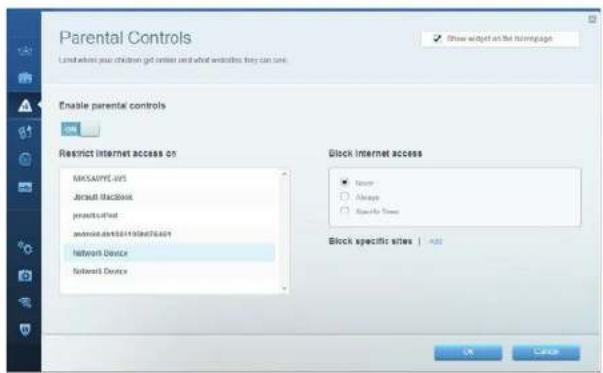

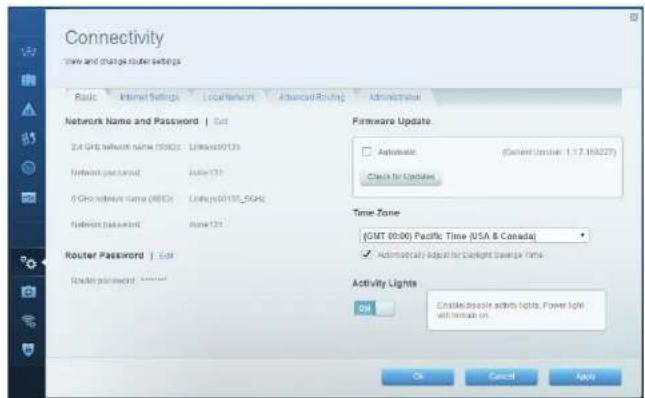

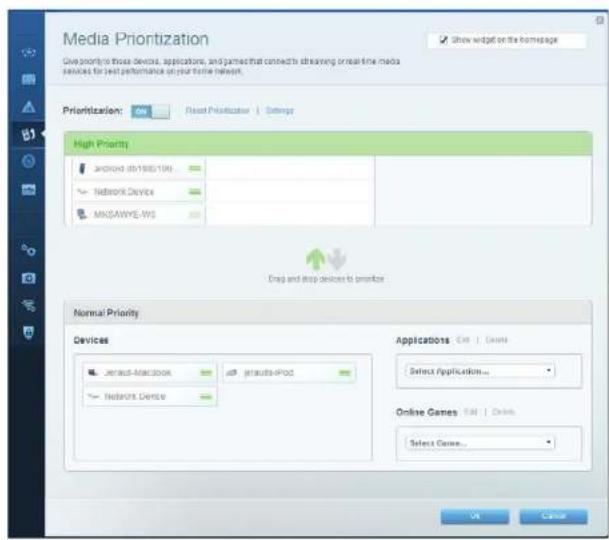

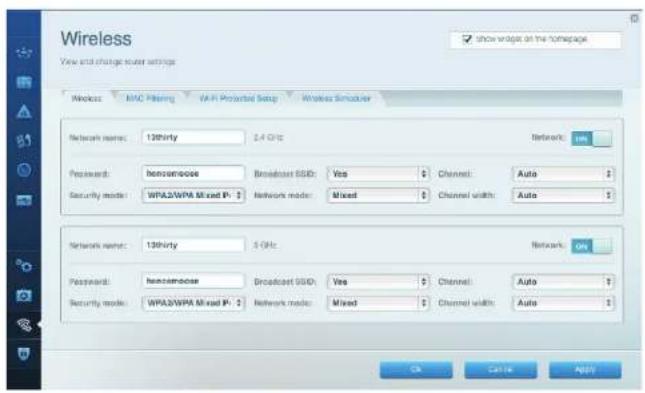

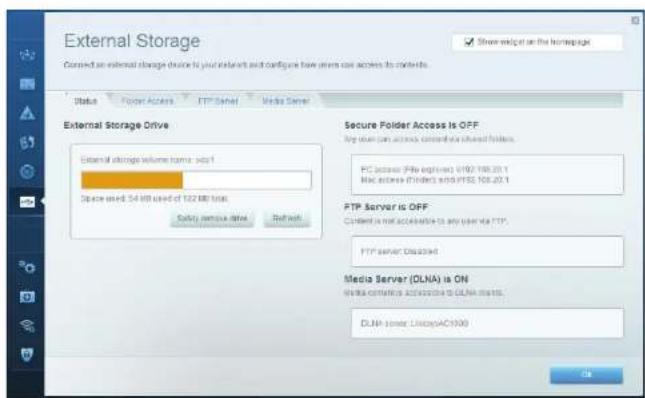

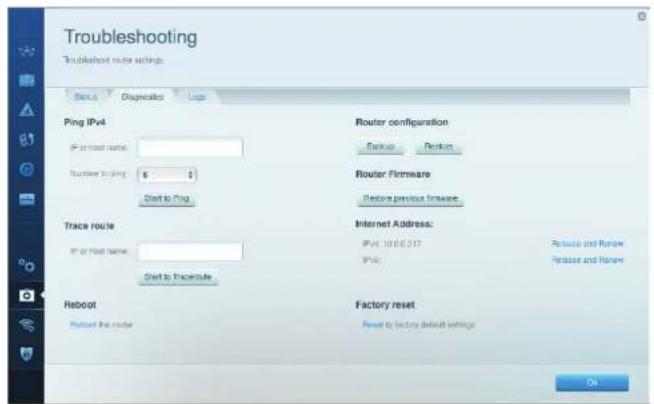

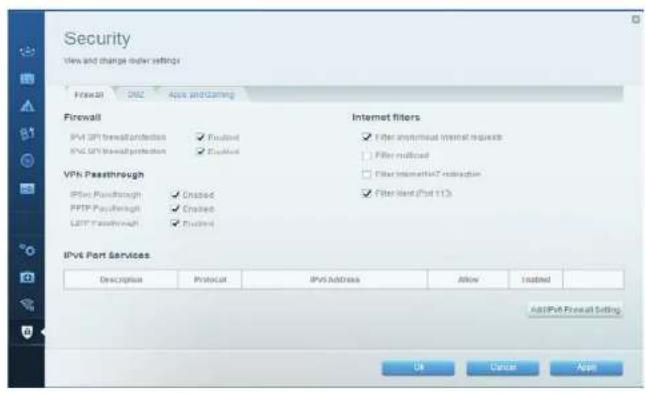

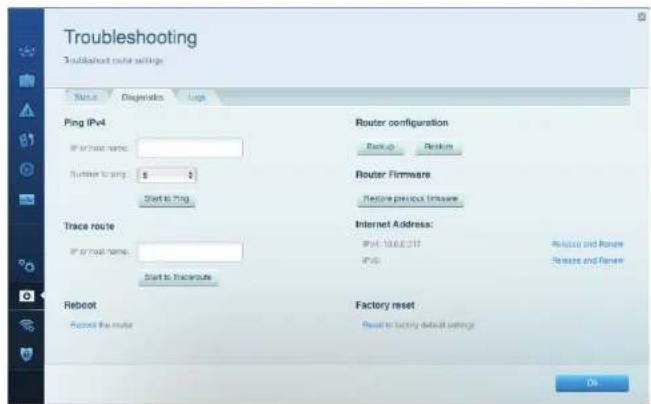

WRT 1200AC | Linksys Smart Wi-Fi -tilin käyttäminen 6WRT 1200AC | Linksys Smart Wi‑Fi ‑tilin käyttäminen 7 Vieraskäyttö – Vieraskäyttö mahdollistaa sellaisen verkon määrittämisen ja valvonnan, jota vieraat voivat käyttää saamatta käyttöönsä verkkoresurssejasi. Etusijan antaminen – Voit määrittää, mitkä laitteet ja sovellukset ovat etusijalla verkon kaistanleveyden käytössä. Lapsilukko – Lapsilukon avulla voit estää sivustoja ja määrittää Internet‑ käyttöajat.WRT 1200AC | Linksys Smart Wi‑Fi ‑tilin käyttäminen 8 Nopeustesti – Voit testata verkon Internet‑yhteyden nopeutta. Liitettävyys – Voit määrittää verkon perus‑ ja lisäasetukset. Ulkoinen tallennustila – Voit käyttää reitittimeen liitettyä USB‑ tai eSATA‑asemaa (eivät sisälly toimitukseen) ja määrittää tiedostojen jakamisen, mediapalvelimen ja FTP‑yhteyden asetukset. Vianmääritys – Voit selvittää reitittimen ongelmia ja tarkistaa verkon tilan.WRT 1200AC | Linksys Smart Wi‑Fi ‑tilin käyttäminen 9 Langaton – Voit määrittää reitittimen langattoman verkon. Voit muuttaa suojaustilaa, salasanaa ja MAC‑suodatusta sekä liittää laitteita Wi‑Fi Protected Setup™ ‑toiminnon avulla. Tietoturva – Voit määrittää reitittimen langattoman suojauksen. Voit määrittää palomuurin ja VPN‑asetukset sekä määrittää omia asetuksiasi sovelluksille ja peleille.Vianmääritys WRT 1200AC | Vianmääritys 10 Reitittimen ulkoasu voi poiketa tässä kuvatusta. Tämä luku opastaa yleisimpien reitittimen asennukseen ja Internet-yhteyden muodosta- miseen liittyvien ongelmien ratkaisemisessa. Lisätietoja saat palkitusta asiakastuestam- me osoitteessa linksys.com/support.

REITITTIMEN MÄÄRITYS EPÄONNISTUI

Jos Linksys Smart Wi-Fi -reitittimen määritys ei onnistu:

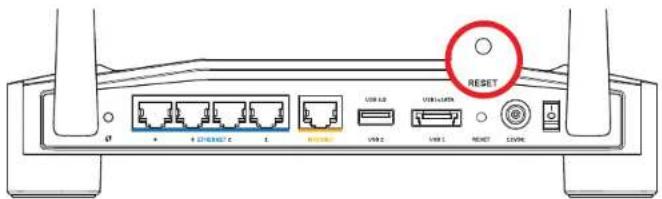

• Paina nollauspainiketta paperiliittimellä tai neulalla (noin 0 sekuntia), kunnes reitittimen etupaneelissa oleva virran merkkivalo alkaa vilkkua. Asenna reititin uudelleen.

• Jos tämä ei auta, poista tietokoneen palomuuri käytöstä väliaikaisesti (katso ohjeet tieto- turvaohjelmiston käyttöoppaasta). Asenna reititin uudelleen.

• Jos reitittimen määritys ei vieläkään onnistu, kokeile asentaa reititin toisen tietokoneen avulla.Vianmääritys WRT 1200AC | Vianmääritys 11

INTERNETKAAPELIA EI OLE LIITETTY VIESTI

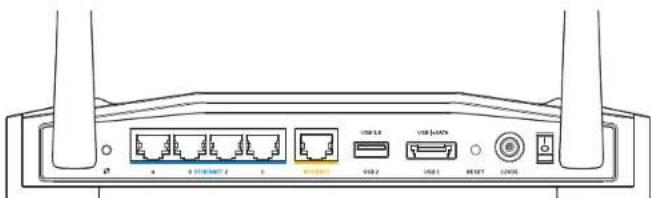

Jos ”Internet-kaapelia ei ole liitetty” -viesti tulee näkyviin reitittimen määrityksen aikana: . Varmista, että Ethernet- tai Internet-kaapeli (tai reitittimen mukana toimitettua kaape- lia vastaava kaapeli) on liitetty kunnolla reitittimen takapaneelissa olevaan keltaiseen INTERNET-porttiin ja kytkettävän modeemin asianmukaiseen porttiin. Tämän portin nimi modeemissa on tavallisesti Ethernet, mutta se voi olla myös Internet tai WAN.

. Varmista, että modeemi on liitetty pistorasiaan ja että virta on kytketty. Jos modeemis- sa on virtakytkin, varmista, että se on ON- tai l-asennossa.

3. Jos Internet-palvelu toimii kaapeliverkossa, varmista, että kaapelimodeemin CAB-

LE-portti on kytketty Internet-palveluntarjoajan toimittamaan koaksiaalikaapeliin.

4. TAI Jos Internet-palvelu toimii DSL-verkossa, varmista, että DSL-puhelinjohto on kyt-

ketty modeemin DSL-porttiin.

5. Jos tietokone on aiemmin kytketty modeemiin USB-kaapelilla, irrota USB-kaapeli.

Asenna reititin uudelleen.

REITITINTÄ EI VOI AVATA VIESTI

Reitittimen käyttäminen edellyttää yhteyttä omaan verkkoon. Jos käytössä on lan- gaton Internet-yhteys, olet ehkä muodostanut vahingossa yhteyden johonkin toiseen langattomaan verkkoon. Ongelman korjaaminen Windows-tietokoneissa: . Napsauta Windowsin työpöydän ilmaisinalueella olevaa langattoman yhteyden kuva- ketta hiiren kakkospainikkeella. Kuvake saattaa olla erinäköinen käytössä olevan Windows-version mukaan.

2. Valitse Näytä vapaat langattomat verkot. Valittavissa olevien verkkojen luettelo

avautuu. Reititin takaa Kaapelimodeemi takaa DSL-modeemi takaa Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemVianmääritys Huomautus: Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla osoitteessa http://support.linksys.com/en-us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support. linksys.com/en-us/gplcodecenter. WRT 1200AC | Vianmääritys 12

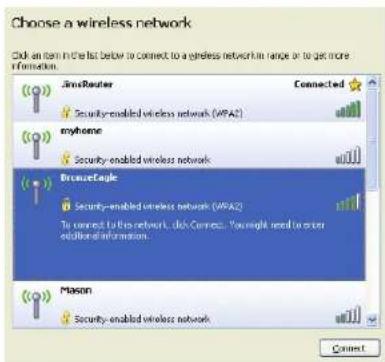

3. Napsauta oman verkkosi nimeä. Valitse Yhdistä. Seuraavassa esimerkissä tietokone

on liitetty toiseen langattomaan verkkoon, jonka nimi on JimsRouter. Tässä esimerkis- sä Linksys E-Series -verkko nimeltä BronzeEagle on valittuna.

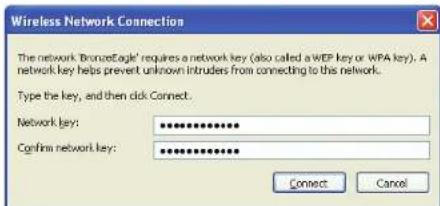

4. Jos verkko edellyttää verkon salasanan antamista, kirjoita salasana Verkkoavain- ja

Vahvista verkkoavain -kenttiin. Valitse Yhdistä. Tämän jälkeen voit käyttää reititintä. Ongelman korjaaminen Mac-tietokoneissa: . Napsauta näytön yläreunan valikkorivissä näkyvää AirPort-kuvaketta. Langatto- mien verkkojen luettelo avautuu. Linksys Smart Wi-Fi on nimennyt verkkosi auto- maattisesti.

2. Seuraavassa esimerkissä tietokone on liitetty toiseen langattomaan verkkoon, jonka

nimi on JimsRouter. Tässä esimerkissä Linksys E-Series -verkko nimeltä BronzeEag- le on valittuna.

3. Osoita Linksys E-Series -reitittimen langattoman verkon nimiä (tässä esimerkissä

4. Kirjoita langattoman verkon salasana Salasana-kenttään. Valitse OK.

Lisäohjeiden hakeminen

• Linksys.com/support/WRT1200AC (käyttöoppaat, lataukset, usein kysytyt kysy- mykset, tekninen tuki, tukipalvelun keskustelutoiminto, keskustelupalstat)

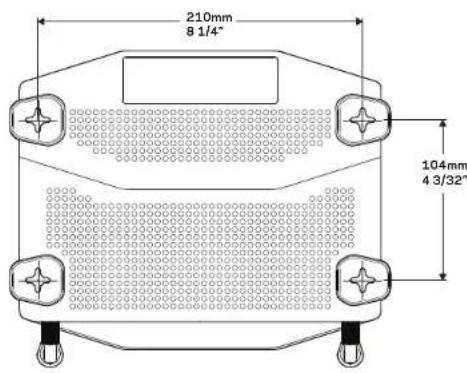

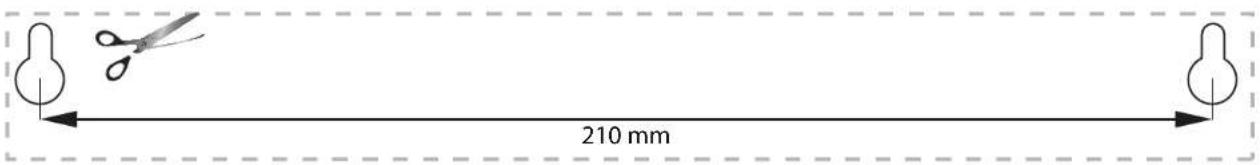

• Linksys Smart Wi-Fi (linksyssmartwifi.com; valitse näytön yläreunassa Ohje)Tekniset tiedot Mallinimi Linksys Dual‑Band Gigabit Wi‑Fi ‑reititin Kuvaus Kaksitaajuuksinen AC‑reititin, jossa on Gigabit‑ ja 2×USB‑portit Mallinumero WRT1200AC Kytkinportin nopeus 10/100/1000 Mbps (Gigabit Ethernet) Radiotaajuus 2,4 GHz ja 5 GHz Antennien määrä 2 erillistä säädettävää antennia Portit Virtaliitäntä, 1 x USB 3.0, 1 x USB 2.0/eSATA ‑yh‑ distelmäportti, Internet, Ethernet (1–4), RP‑SMA (2) Painikkeet Nollauspainike, Wi‑Fi Protected Setup, virtapainike Etupaneelin merkkivalot Virta, INTERNET, 2,4 GHz, 5 GHz, USB1, USB2, Ethernet (1–4), Wi‑Fi Protected Setup UPnP Tuettu Suojausominaisuudet WEP, WPA, WPA2, RADIUS Suojausavaimen pituus, bittiä Jopa 128‑bittinen salaus Tallennustilan tietojärjestelmien FAT, NTFS ja HFS+ tuki Tuetut selaimet Internet Explorer 8, Firefox 4, Google Chrome 10 ja Safari 4 tai niiden uudemmat versiot

Käyttöympäristötiedot Mitat 246 x 194 x 52 mm ilman antenneja Laitteen paino 833 g Virta 12 V, 2,5 A Sertifioinnit FCC, IC, CE, Wi‑Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Käyttölämpötila 0–40°C Varastointilämpötila –20...+60°C Käyttöympäristön 10–80%, suhteellinen ilmankosteus, ilmankosteus kondensoitumaton Varastointiympäristön 5–90%, kondensoitumaton ilmankosteus Huomautus: Lisätietoja säännöksistä, takuusta ja turvatiedoista on reitittimen mukana toimitetulla CD‑levyllä tai osoitteessa Linksys.com/support. Oikeus teknisten tietojen muuttamiseen pidätetään. Enimmäissuorituskyky IEEE Standard 802.11 ‑säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä, käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet. WRT 1200AC | Tekniset tiedot 13Palkittu tekninen tuki toimii osoitteessa linksys.com/support BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta. © 205 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään. LNKPG-00192 Rev. A00DOUBLE BANDE GIGABIT ROUTEUR Wi-Fi 1200AC GUIDE DE L'UTILISATEURWRT 1200AC | Table des matières P
