NAUDOJIMO INSTRUKCIJA WRT1200AC LINKSYS

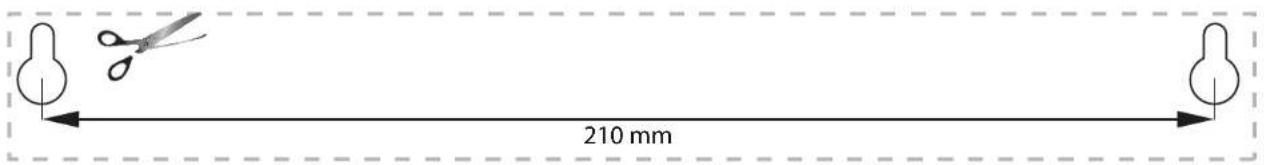

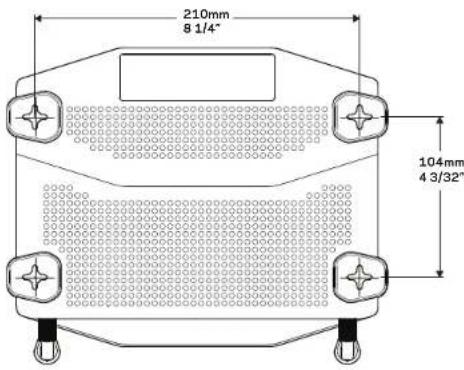

5 Kur pateikiama daugiau pagalbos 5 Kaip sumontuoti maršrutizatorių

KAIP NAUDOTI „LINKSYS SMART WI-FI“

6 Kaip prijungti prie „Linksys Smart Wi-Fi“ 6 Kaip keisti maršrutizatoriaus nustatymus

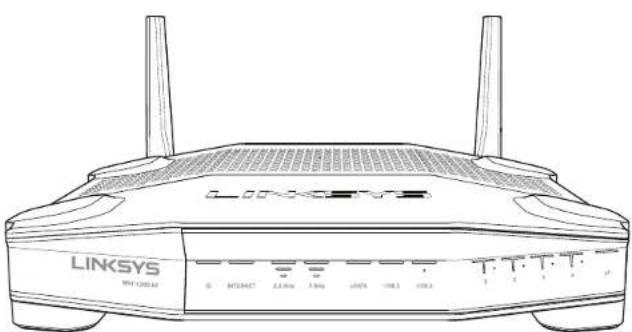

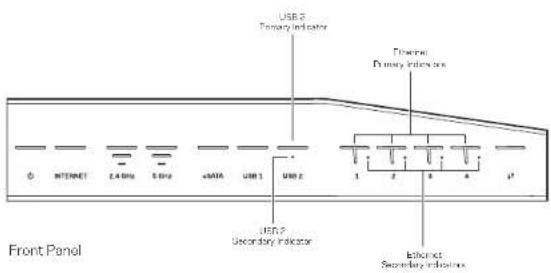

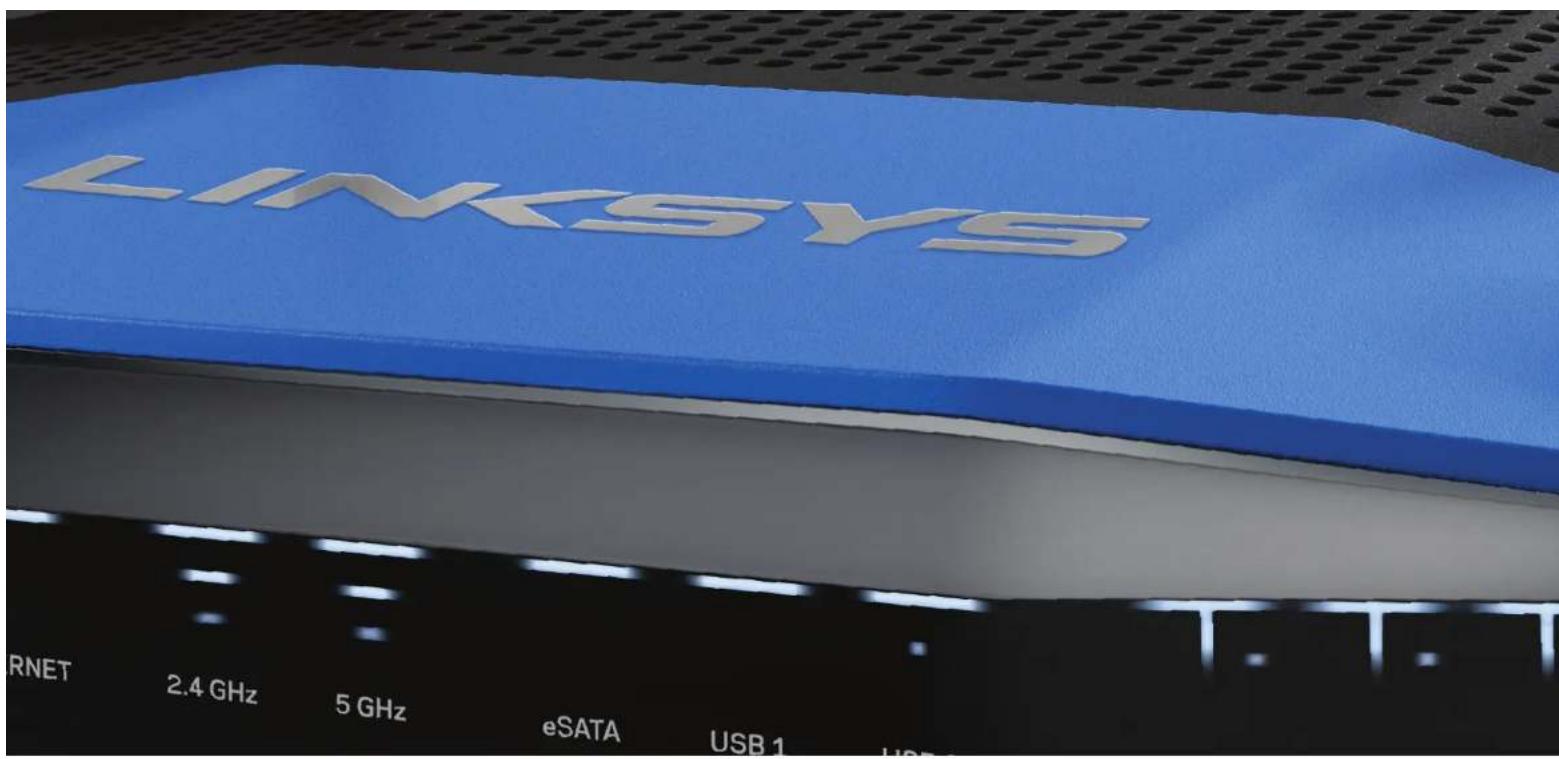

(Baltas) Kol maršrutizatorius įjungtas, maitinimo šviesos diodas šviečia žaliai. Maršrutizatoriui veikiant savipatikros režimu kiekvieno paleidimo metu, jis mirksi. Internetas (Baltas / geltonas) Prijungus prie interneto, interneto šviesos diodas šviečia baltai. Maršrutizatoriui veikiant ir mėginant užmegzti ryšį, mirksi baltai. Šviečiant geltonam šviesos diodui, tai rodo, kad ryšys nutrūko dėl konfigūracijos problemų. Kai jis mirksi geltonai, tai rodo, kad ryšys nutrūko dėl techninės įrangos problemų. 2,4 GHz (Baltas) Kai vienas ar daugiau klientų prisijungę prie 2,4 GHz tinklo, belaidžio ryšio šviesos diodas šviečia baltai. Šviesos diodui mirksint baltai, maršrutizatorius siunčia arba gauna duomenis per 2,4 GHz tinklą. 5 GHz (Baltas) Kai vienas ar daugiau klientų prisijungę prie 5GHz tinklo, belaidžio ryšio šviesos diodas šviečia baltai. Šviesos diodui mirksint baltai, maršrutizatorius siunčia arba gauna duomenis per 5 GHz tinklą. „eSATA“ (Baltas) Kai išjungtas, išjungtas USB / „eSATA“ prievadas arba prijungtas USB prietaisas. Kai „eSATA“ prietaisas prijungtas, šviesos diodas šviečia baltai. Mirksintis baltas šviesos diodas rodo, kad per „eSATA“ prievadą yra atliekami tam tikri veiksmai. USB (Baltas) Kai išjungtas, išjungtas USB / „eSATA“ prievadas arba prijungtas „eSATA“ prietaisas. Kai USB prietaisas prijungtas, šviesos diodas šviečia baltai. Mirksintis baltas šviesos diodas rodo, kad per tą prievadą yra atliekami tam tikri veiksmai. USB2 pagrindinis (Baltas) Kai išjungtas, išjungtas USB 3,0 prievadas. Kai USB prietaisas prijungtas, šviesos diodas šviečia baltai. Mirksintis baltas šviesos diodas rodo, kad per tą prievadą yra atliekami tam tikri veiksmai. USB2 antrinis (Baltas) Kai išjungtas, prijungtas USB ,0 arba USB 2,0 prietaisas. Nepertraukiamai šviečiantis baltas šviesos diodas rodo, kad prijungtas USB 3,0 prietaisas. ETERNETAS –4 (pagrindinis) (Baltas) Šie sunumeruoti šviesos diodai atitinka maršrutizatoriaus galiniame skydelyje esančius sunumeruotus prievadus. Jei baltas šviesos diodas šviečia nepertraukiamai, maršrutizatorius yra prijungtas prie prietaiso per tą prievadą. Mirksintis baltas šviesos diodas rodo, kad per tą prievadą tinkle atliekami tam tikri veiksmai. WRT AC Vaizdas iš priekio Gaminio apžvalgaGaminio apžvalga 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETERNETAS 1–4 (antrinis) (Baltas) Jei baltas šviesos diodas išjungtas, maršrutizatorius yra sėkmingai prijungtas prie prietaiso per tą prievadą 10/100 Mbps greičiu. Nepertraukiamai šviečiantis baltas šviesos diodas rodo, kad maršrutizatorius sėkmingai prijungtas prie prietaiso 1 000 Mbps greičiu. (Baltas / geltonas) Kai vykdoma „Wi-Fi“ apsaugota sąranka, iki dviejų minučių lėtai blyksi šviesos diodas. Penkias sekundes jis švies nepertraukiamai baltai, parodydamas, jog sėkmingai prisijungta. Nepavykus atlikti „Wi-Fi“ apsaugotos sąrankos, šviesos diodas blyksi geltona spalva. Įsitikinkite, kad kliento prietaisas palaiko „Wi-Fi“ apsaugotą sąranką. Palaukite, kol išsijungs šviesos diodas, paskui bandykite iš naujo. Maršrutizatorius gali vykdyti tik po vieną seansą.

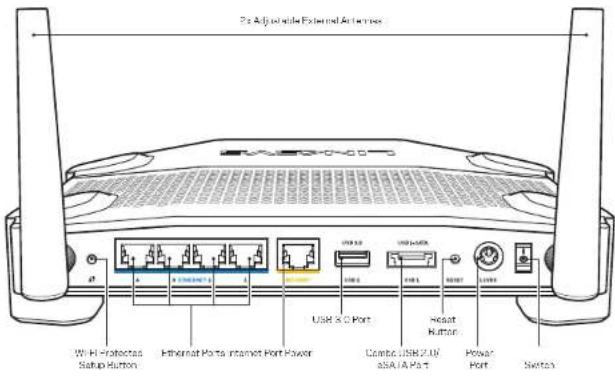

Reguliuojamos išorinės antenos Šis maršrutizatorius yra tiekiamas su dviem reguliuojamomis išorinėmis antenomis, kurias, prieš įjungiant maršrutizatorių, būtina prie jo prijungti. Norėdami prijungti antenas, antenos jungtį sukite prieš laikrodžio rodyklę ant maršrutizatoriaus antenos prievado. Vaizdas iš galo Pastaba. Siekdami geriausių rezultatų, šonines antenas nustatykite į vertikalią padėtį, kaip parodyta paveikslėlyje. Mygtukas „Wi-Fi Protected Setup“ Paspauskite, kai norėsite paprastai sukonfigūruoti tinklo įrenginius, kuriuose įgalinta funkcija „Wi-Fi Protected Setup“. Eterneto prievadai Prijunkite eterneto kabelius prie šių mėlynų gigabitų (10 / 100 / 1 000) prievadų ir laidinių prietaisų tinkle. Pastaba: Siekdami geriausių rezultatų, prie eterneto prievadų junkite CAT5e ar aukštesnės klasės laidus. Interneto prievadas Prijunkite eterneto kabelį prie šio geltono gigabitų (10 / 100 / 1 000) prievado ir prie plačiajuosčio interneto kabelio / DSL arba optinio pluošto modemo. Pastaba: Siekdami geriausių rezultatų, prie eterneto prievadų junkite CAT5e ar aukštesnės klasės laidus. USB 3.0 prievadas Prijunkite ir dalykitės USB arba „eSATA“ disku tinkle arba internetu. USB 2,0 / „eSATA Combo“ prievadas Prijunkite ir dalykitės USB arba „eSATA“ disku tinkle arba internetu. Taip pat galite prijungti USB spausdintuvą ir dalytis juo tinkle. Nustatymo iš naujo mygtukas Paspauskite ir palaikykite 10 sekundžių (kol maitinimo šviesos diodas pradės mirksėti) ir atkurkite maršrutizatoriaus gamyklinius nustatymus. Be to, gamyklinius nustatymus galima atkurti naudojant „Linksys Smart Wi-Fi“ internete arba per programėlę mobiliesiems. Maitinimo prievadas Prijunkite pridedamą kintamosios srovės adapterį. Maitinimo mygtukas Paspauskite, norėdami įjungti maršrutizatorių. WRT 1200AC | Gaminio apžvalga 2Gaminio apžvalga WRT 1200AC | Gaminio apžvalga 3 210mm8 1/4”104mm4 3/32” 104 mm Tvirtinimas prie sienosKiekvienos maršrutizatoriaus kojytės apačioje yra tvirtinimo prie sienos angos, per kurias galima paprastai pritvirtinti maršrutizatorių ant sienos. Atstumas tarp angų trumpojoje pusėje yra 105 mm. Tuo tarpu ilgojoje – 2 1 1 mm. Norint pritvirtinti maršrutizatorių, reikės dviejų sraigtų. Rekomenduojama tvirtinimo techninė įranga 3 mm 6–7 mm 1,5–2 mm Pastaba.„Linksys“ neatsako už žalą, kuri buvo patirta nesaugiai pritvirtinus tvirtinimo prie sienos techninę įrangą. Tvirtinimo instrukcijos 1. Nustatykite vietą, kurioje norite tvirtinti maršrutizatorių, taip pat kurioje pusėje jį turėsite tvirtinti. Įsitikinkite, kad naudojama siena yra lygi, plokščia, sausa ir tvirta. Įsitikinkite, kad šalia tvirtinimo vietos yra elektros lizdas.2. Prieš gręždami skyles, pasirinkite montažui tinkamą šabloną (trumpoji arba ilgoji pusė). Naudodami tinkamą šabloną, išgręžkite skyles.3. Į kiekvieną skylę įdėkite po sraigtą, 4 mm galvutės turi būti išsikišę.4. Dėkite maršrutizatorių taip, kad tvirtinimo prie sienos angos lygiuotų su dviem sraig-tais.5. Tvirtinimo prie sienos angas lygiuokite su sraigtais, stumkite maršrutizatorių žemyn, kol sraigtai atsidurs angose. Tvirtinimo prie sienos šablonas (trumpoji pusė) Išspausdinkite šį puslapį 100 % dydžio. Nukirpkite palei brūkšninę liniją, paskui dėkite ant sienos, kad galėtumėte tiksliai išgręžti tarpus.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwGaminio apžvalga 210 mm Tvirtinimo prie sienos šablonas (ilgoji pusė) Išspausdinkite šį puslapį 100 % dydžio. Nukirpkite palei brūkšninę liniją, paskui dėkite ant sienos, kad galėtumėte tiksliai išgręžti tarpus. WRT 1200AC | Gaminio apžvalga 4Maršrutizatoriaus nustatymas

KUR PATEIKIAMA DAUGIAU PAGALBOS

• Linksys.com/support/WRT1200AC (dokumentacija, atsisiuntimai, DUK, techninė pa- galba, tiesioginiai pokalbiai, forumai)

• „Linksys Smart Wi-Fi“ pagalba (prisijunkite prie „Linksys Smart Wi-Fi“, paskui spustelėki- te „Pagalba“ ekrano viršuje)

KAIP PRIJUNGTI MARŠRUTIZATORIŲ

Kaip prijungti maršrutizatorių:

1. Jeigu keičiate turimą maršrutizatorių, atjunkite jį.

2. Prijunkite antenas ir įjunkite naują maršrutizatorių.

3. Įjunkite ir išjunkite modemą.

4. Prijunkite modemo interneto laidą prie maršrutizatoriaus geltono interneto prievado.

Palaukite, kol maitinimo lemputė maršrutizatoriaus priekyje ims nepertraukiamai švies- ti.

5. Prijunkite prie saugaus belaidžio tinklo, kurio pavadinimas nurodytas kartu su maršru-

tizatoriumi gautame Greito pasirengimo vadove. (Galėsite pakeisti tinklo pavadinimą ir slaptažodį vėliau.) Jeigu reikia pagalbos jungiant prie tinklo, žr. prietaiso dokumentaciją. Pastaba. Jūs neturėsite prieigos prie interneto, kol nebus baigtas maršrutizatoriaus nustatymas.

6. Atverkite interneto naršyklę ir vykdydami instrukcijas atlikite sąranką. Jei instrukcijos

interneto naršyklėje neparodomos, adreso juostoje įveskite linksyssmartwifi.com.

7. Sąrankos pabaigoje vykdykite ekrane pateiktas instrukcijas ir nustatykite „Linksys

Smart Wi-Fi“ paskyrą. Norėdami sukonfigūruoti maršrutizatorių iš bet kurio kompiute- rio, turinčio interneto ryšį, naudokite „Linksys Smart Wi-Fi“. Maršrutizatoriaus nustatymų valdymas:

• pakeiskite maršrutizatoriaus pavadinimą ir slaptažodį;

• nustatykite svečio prieigą;

• išbandykite interneto ryšio greitį. Pastaba. Jums atliekant „Linksys Smart Wi-Fi“ paskyros sąranką, gausite patvirtinimo el. laišką. Būtinai atidarykite el. laišką ir spustelėkite pateiktą nuorodą. Maršrutizatoriaus nustatymas WRT 1200AC | Maršrutizatoriaus nustatymas 5Kaip naudoti „Linksys Smart Wi-Fi“ Tinklo žemėlapis– leidžia peržiūrėti ir valdyti visus prie maršrutizatoriaus prijungtus tinklo prietaisus. Galite peržiūrėti pagrindiniame ir svečio tinkluose esančius prietaisus, juos atjungti arba peržiūrėti informaciją apie kiekvieną prietaisą.

Pastaba. Norėdami gauti papildomos pagalbos dėl bet kurio meniu, ekrano viršuje spustelėki- te „Pagalba“.

1. Žiniatinklio naršyklėje įveskite adresą linksyssmartwifi.com arba myrouter.local (jei

nesate prisijungę) ir prisijunkite prie „Linksys Smart Wi-Fi“ paskyros.

2. Meniu kairėje spustelėkite parinktį.

KAIP PRIJUNGTI PRIE „LINKSYS SMART WIFI“

„Linksys Smart Wi-Fi“ atvėrimas:

1. Žiniatinklio naršyklėje įveskite adresą linksyssmartwifi.com arba myrouter.local (jei nesa-

2. Įveskite anksčiau nustatytą el. pašto adresą ir slaptažodį ir spustelėkite „Prisijungti“.

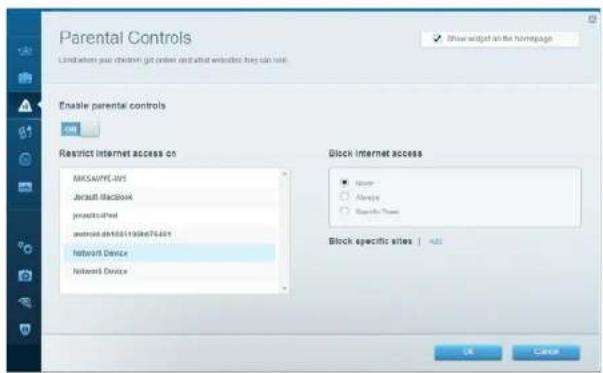

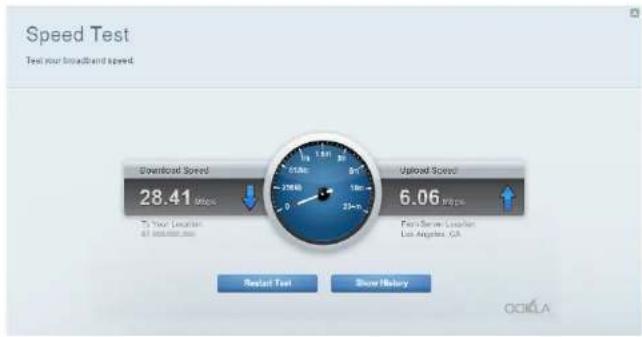

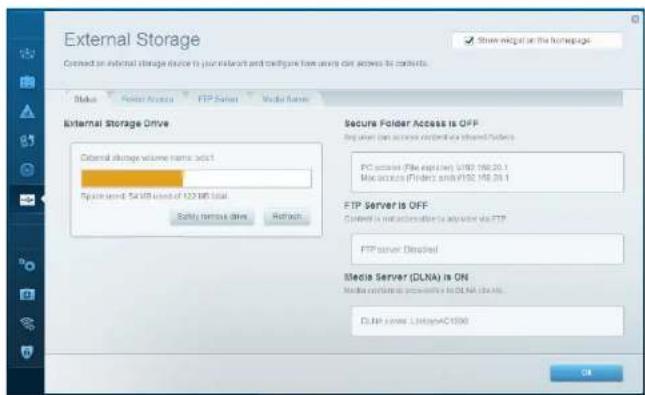

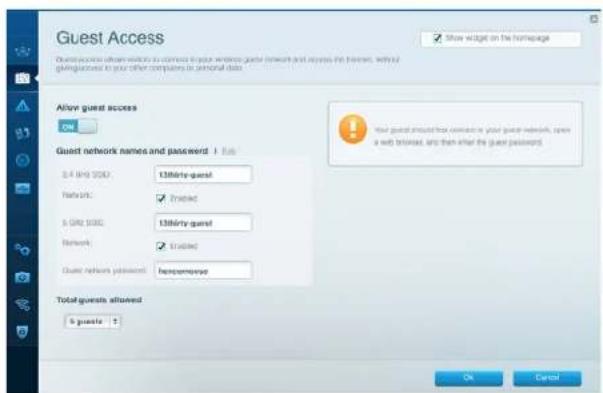

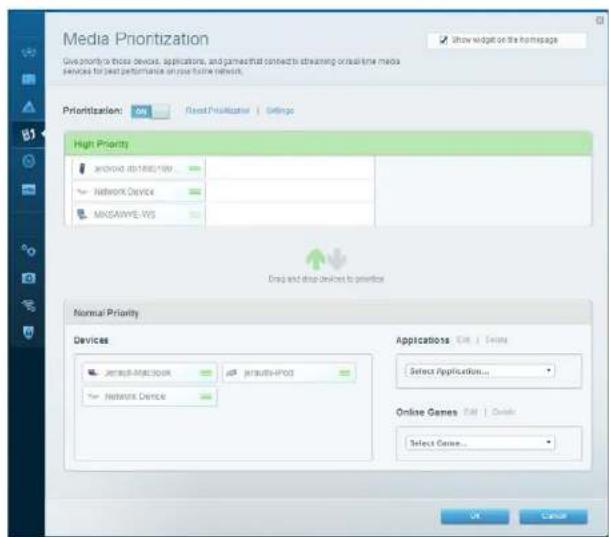

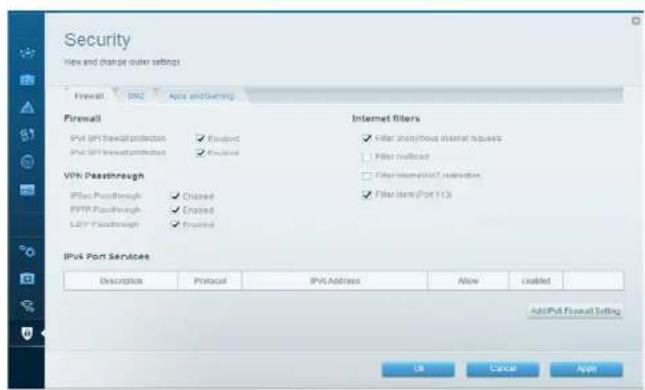

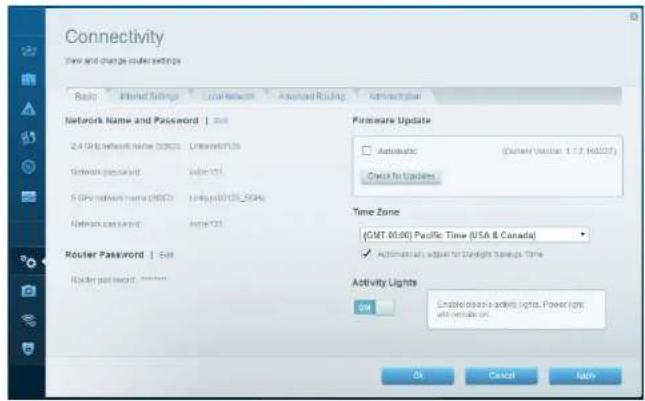

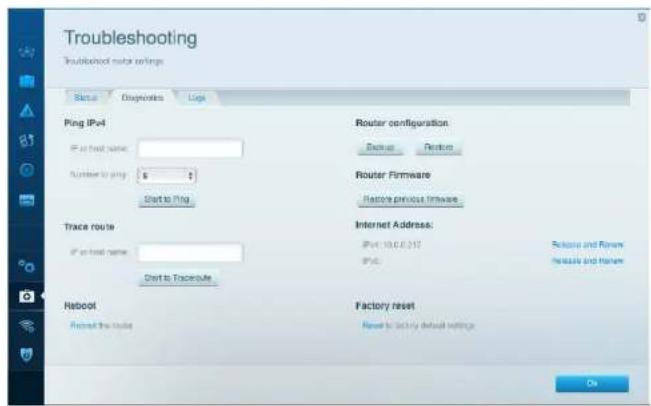

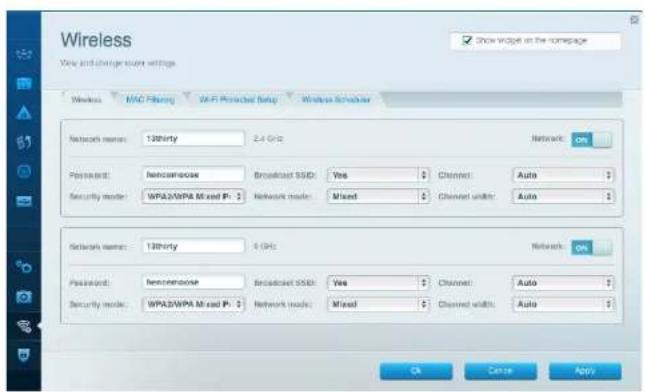

WRT 1200AC | Kaip naudoti „Linksys Smart Wi-Fi“ 6WRT 1200AC | Kaip naudoti „Linksys Smart Wi-Fi“ 7 Svečio prieiga – leidžia sukonfigūruoti ir stebėti tinklą, kurį svečiai gali naudoti nepasiekdami visų jūsų tinklo išteklių. Medijos prioritizacija – leidžia nustatyti, kurie prietaisai ir programos jūsų tinklo sraute turi prioritetą. Tėvų kontrolė – leidžia blokuoti žiniatinklio svetaines ir nustatyti interneto prieigos kartus.WRT 1200AC | Kaip naudoti „Linksys Smart Wi-Fi“ 8 Greičio bandymas – leidžia patikrinti tinklo interneto ryšio greitį. Jungiamumas – leidžia sukonfigūruoti pagrindinius ir išplėstinius tinklo nustatymus. Išorinė saugykla – leidžia pasiekti prijungtą USB arba „eSATA“ įrenginį (nepridedami) ir nustatyti failų bendrinimą, medijos serverį ir FTP prieigą. Trikčių šalinimas – leidžia nustatyti maršrutizatoriaus problemas ir patikrinti tinklo būseną.WRT 1200AC | Kaip naudoti „Linksys Smart Wi-Fi“ 9 Belaidis ryšys – leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio tinklą. Galite pakeisti saugos režimą, slaptažodį, MAC filtravimą ir prijungti prietaisus naudojant „Wi-Fi Protected Setup™“. Sauga – leidžia sukonfigūruoti maršrutizatoriaus belaidžio ryšio saugą. Galite nustatyti ugniasienę, VPN nustatymus ir atlikite pasirinktinius programų ir žaidimų nustatymus.gedimų šalinimas WRT 1200AC | Gedimų šalinimas 10 Maršrutizatoriaus išvaizda gali skirtis Šis skyrius gali padėti sprendžiant bendrąsias sąrankos problemas ir jungiantis prie interneto. Daugiau pagalbos rasite mūsų apdovanojimą laimėjusiame klientų palaikymo skyriuje adresu linksys.com/support.

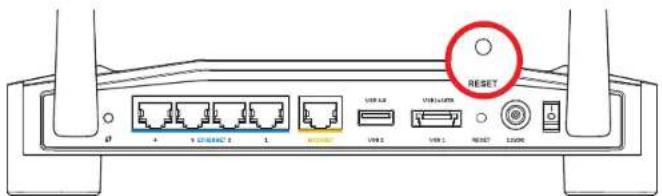

• Naudodami sąvaržėlę arba smeigtuką, paspauskite ir palaikykite nustatymo iš naujo mygtuką, kol pradės mirksėti maršrutizatoriaus priekyje esantis šviesos diodas (maždaug 0 sekundžių). Vėl prijunkite maršrutizatorių.

• Jei tai nepadėjo, laikinai išjunkite kompiuterio ugniasienę (žr. saugos programinės įrangos instrukcijas, kur pateikiama pagalbos). Vėl prijunkite maršrutizatorių.

• Jei vis dar nepavyko nustatyti maršrutizatoriaus, suraskite kitą kompiuterį ir naudokite jį maršrutizatoriui įdiegti.gedimų šalinimas WRT 1200AC | Gedimų šalinimas 11

PRANEŠIMAS APIE NEPRIJUNGTĄ INTERNETO KABELĮ

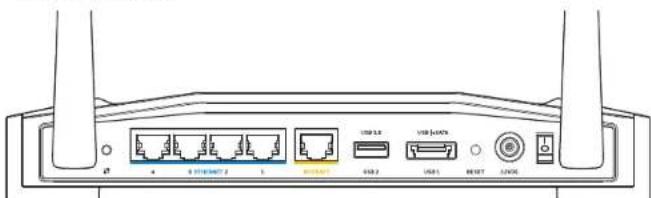

Jei rodomas pranešimas „Jūsų interneto kabelis neprijungtas“, mėginant nustatyti maršrutizatorių: . Įsitikinkite, kad eterneto arba interneto laidai (arba kitas laidas, pvz., kartu su maršruti- zatoriumi tiekiamas laidas) yra tvirtai prijungti prie geltono INTERNETO prievado marš- rutizatoriaus gale bei prie atitinkamo modemo prievado. Šis modemo prievadas įprastai paženklintas kaip eterneto prievadas, tačiau jis gali būti įvardijamas kaip interneto arba WAN prievadas.

. Įsitikinkite, kad modemas prijungtas prie maitinimo ir yra įjungtas. Jei jis turi maitinimo jungiklį, įsitikinkite, kad jis nustatytas į ON (įjungta) arba I padėtį.

3. Jei interneto paslauga yra kabelinė, įsitikinkite, kad kabelio modemo CABLE (kabelio)

prievadas yra prijungtas prie ISP tiekiamo bendraašio kabelio.

4. Arba, jei interneto paslauga yra teikiama per DSL, įsitikinkite, kad DSL telefono linija

yra prijungta prie modemo DSL prievado.

5. Jei kompiuteris anksčiau buvo prijungtas prie modemo USB laidu, atjunkite USB laidą.

Vėl prijunkite maršrutizatorių. PRANEŠIMAS, JOG NEPAVYKO PASIEKTI MARŠRUTIZATORIAUS Norėdami pasiekti maršrutizatorių, turite prisijungti prie tinklo. Jei šiuo metu turite belaidę interneto prieigą, gali būti, kad atsitiktinai prisijungėte prie kito belaidžio tinklo. Problemos šalinimas „Windows“ kompiuteriuose: . Darbalaukyje „Windows“ dešiniu pelės klavišu spustelėkite belaidžio tinklo piktogramą, esančią sistemoje. Atsižvelgiant į „Windows“ versiją, piktograma gali būti kitokia.

2. Spustelėkite „Peržiūrėti galimus belaidžius tinklus“. Parodomas galimų tinklų sąra-

šas. Maršrutizatoriaus vaizdas iš galo Kabelinio modemo vaizdas iš galo DSL modemo vaizdas iš galo Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemgedimų šalinimas Pastaba: Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti http://support.linksys.com/en-us/license. Susisiekite su http://support. linksys.com/en-us/gplcodecenter, jei turite klausimų arba GPL šaltino kodo užklausų. WRT 1200AC | Gedimų šalinimas 12

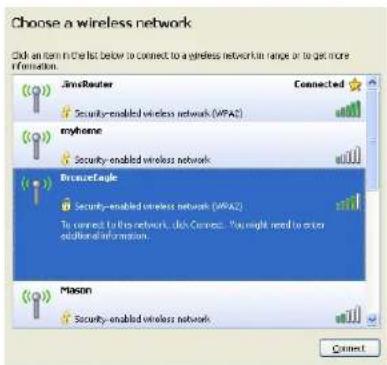

3. Spustelėkite tinklo pavadinimą. Spustelėkite „Prisijungti“. Pavyzdyje toliau kompiute-

ris buvo prijungtas prie kito belaidžio ryšio tinklo, pavadinto „JimsRouter“. „Linksys“ E serijos tinklo pavadinimas „BronzeEagle“ šiame pavyzdyje yra rodomas pasirinktas.

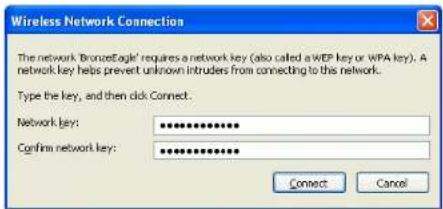

4. Jei būsite paraginti įvesti tinklo kodą, įveskite slaptažodį į laukelius „Tinklo kodas“ ir

„Patvirtinti tinklo kodą“. Spustelėkite „Prisijungti“. Dabar galėsite pasiekti maršrutizatorių. Problemos šalinimas „Mac“ kompiuteriuose: . Meniu juostoje, esančioje ekrano viršuje, spustelėkite „AirPort“ piktogramą. Paro- domas belaidžių tinklų sąrašas. „Linksys Smart Wi-Fi“ automatiškai priskyrė tinklui pavadinimą.

2. Pavyzdyje toliau kompiuteris buvo prijungtas prie kito belaidžio ryšio tinklo, pa-

vadinto „JimsRouter“. „Linksys“ E serijos tinklo pavadinimas „BronzeEagle“ šiame pavyzdyje yra rodomas pasirinktas.

3. Spustelėkite „Linksys“ E serijos belaidžio tinklo pavadinimą („BronzeEagle“ pavyzdy-

4. Įrašykite belaidžio tinklo slaptažodį į laukelį „Slaptažodis“. Spustelėkite „Gerai“.

Kur pateikiama daugiau pagalbos

• Linksys.com/support/WRT1200AC (dokumentacija, atsisiuntimai, DUK, techninė pagalba, tiesioginiai pokalbiai, forumai)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; spustelėkite pagalbos parinktį ekrano viršuje)Techniniai duomenys Modelio pavadinimas „Linksys“ dviejų diapazonų gigabitų „Wi-Fi“ maršruti- zatorius Apibūdinimas dviejų diapazonų kintamosios srovės maršrutizato- rius su gigabitais ir 2×USB Modelio numeris WRT1200AC Perjungimo prievado greitis 10 / 100 / 1 000 Mbps (gigabitų eternetas) Radijo dažnis 2,4 GHz ir 5 GHz Antenų skaičius 2 išorinės reguliuojamos antenos Prievadai maitinimo, 1 USB 3.0, 1 „combo USB 2.0“ / „eSATA“, interneto, eterneto (1–4), RP-SMA (2) Mygtukai nustatymo iš naujo, „Wi-Fi Protected Setup“, maitini-

Priekinio skydelio indikatoriai maitinimo, INTERNETO, 2,4 GHz, 5 GHz, USB1, USB2, eterneto (1–4), „Wi-Fi“ apsaugotos sąrankos UPnP palaikoma Saugos funkcijos WEP, WPA, WPA2, RADIUS Saugos kodo bitai iki 128 bitų šifravimas Failų sistemos atminties FAT, NTFS ir HFS+ palaikymas Naršyklės palaikymas „Internet Explorer 8“ ar aukštesnė, „Firefox 4“ ar aukštesnė, „Google Chrome 10“ ar aukštesnė ir „Safari 4“ ar aukštesnė

Aplinkos Matmenys 9,68 x 7,64 x 2,05 col. be antenų (246 x 194 x 52 mm) Įrenginio svoris 29 unc. (833 g) Maitinimas 12 V, 2,5A Sertifikatai FCC, IC, CE, „Wi-Fi“ a/b/g/n/ac, „Windows 7“, „Windows 8“, DLNA Veikimo temperatūra 32–104 °F (0–40 °C) Laikymo temperatūra –4–104 °F (–20–60 °C) Veikimo drėgnis 10–80 % santykinis drėgnis, nesikondensuojantis Laikymo drėgnis 5–90 % nesikondensuojantis Pastaba. Norėdami sužinoti reikalavimus, garantines sąlygas ir saugos informaciją, žr. kartu su maršrutizatoriumi gautą kompaktinį diską arba apsilankykite adresu Linksys. com/support. Techniniai duomenys gali būti keičiami iš anksto nepranešus. Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistemą, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas. WRT 1200AC | Techniniai duomenys 13Apsilankykite adresu linksys.com/support ir gaukite apdovanojimą laimėjusią techninę pagalbą. „BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra atitinkamų savininkų nuosavybė. © 205 m. „Belkin International, Inc.“ ir (arba) jos pavaldžiosios įmonės. Visos teisės saugomos. LNKPG-00192, A00 perž.DIVJOSLU GIGABITU Wi‑Fi MARŠRUTĒTĀJS 1200AC LIETOTĀJA ROKASGRĀMATAWRT 1200AC | Saturs P
