KASUTUSJUHEND WRT1200AC LINKSYS

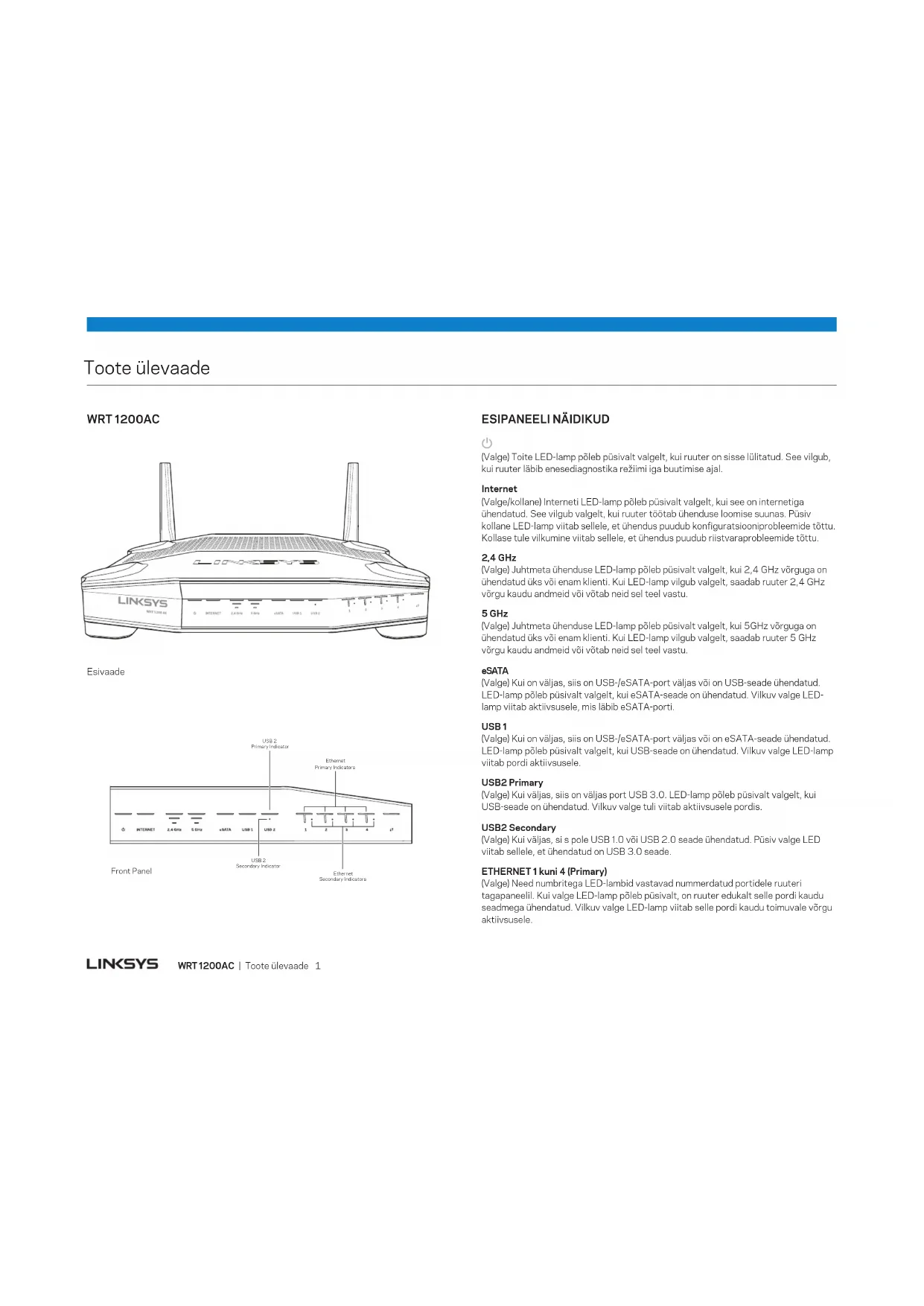

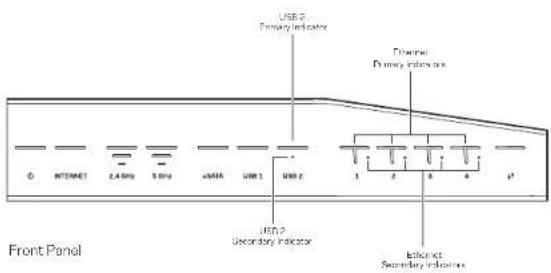

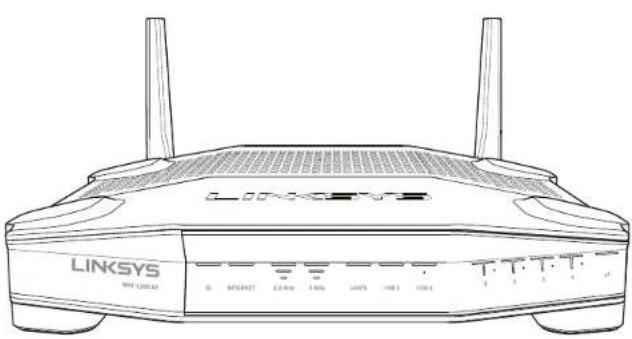

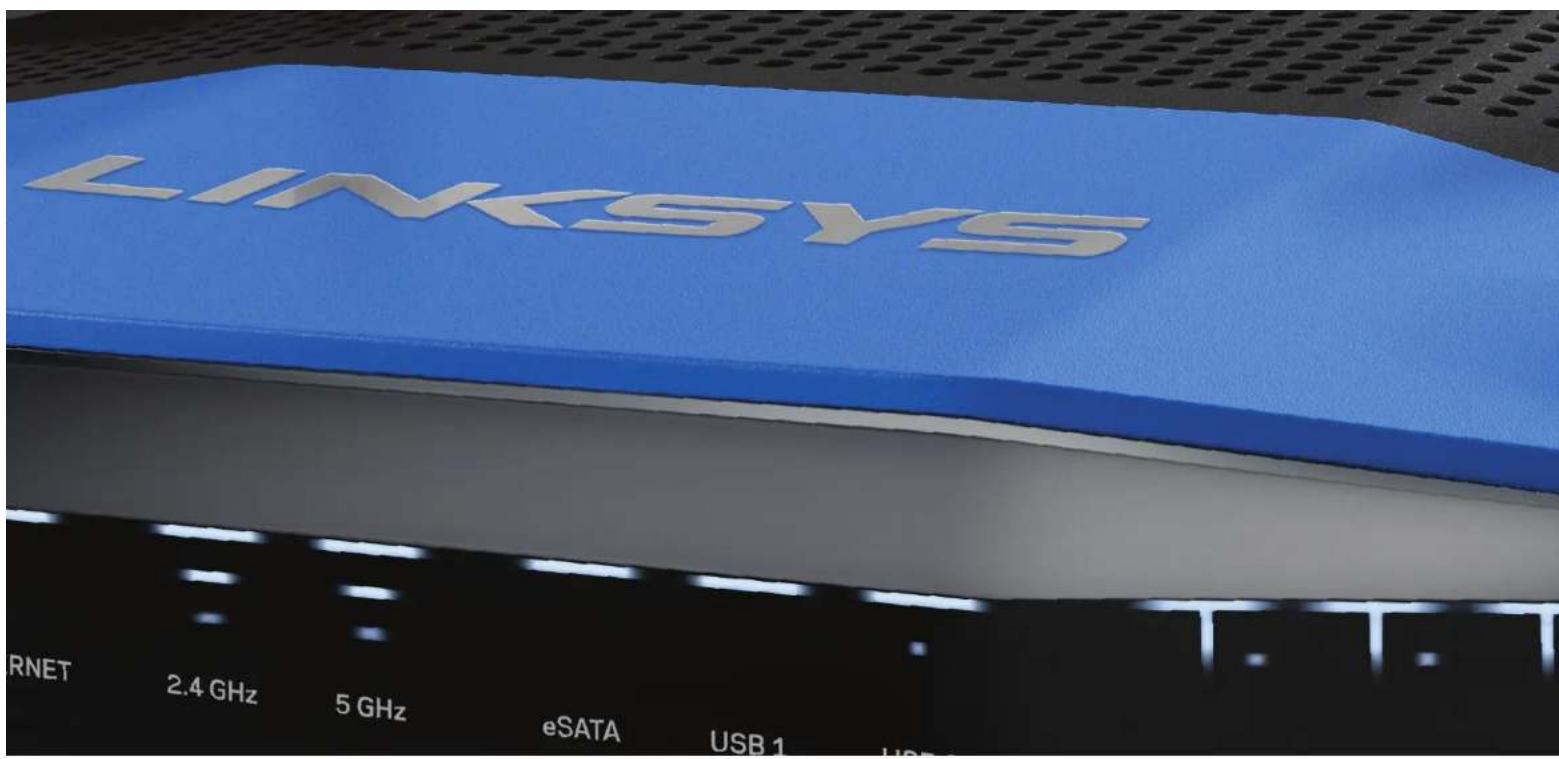

(Valge) Toite LED-lamp põleb püsivalt valgelt, kui ruuter on sisse lülitatud. See vilgub, kui ruuter läbib enesediagnostika režiimi iga buutimise ajal. Internet (Valge/kollane) Interneti LED-lamp põleb püsivalt valgelt, kui see on internetiga ühendatud. See vilgub valgelt, kui ruuter töötab ühenduse loomise suunas. Püsiv kollane LED-lamp viitab sellele, et ühendus puudub konfiguratsiooniprobleemide tõttu. Kollase tule vilkumine viitab sellele, et ühendus puudub riistvaraprobleemide tõttu. 2,4 GHz (Valge) Juhtmeta ühenduse LED-lamp põleb püsivalt valgelt, kui 2,4 GHz võrguga on ühendatud üks või enam klienti. Kui LED-lamp vilgub valgelt, saadab ruuter 2,4 GHz võrgu kaudu andmeid või võtab neid sel teel vastu. 5 GHz (Valge) Juhtmeta ühenduse LED-lamp põleb püsivalt valgelt, kui 5GHz võrguga on ühendatud üks või enam klienti. Kui LED-lamp vilgub valgelt, saadab ruuter 5 GHz võrgu kaudu andmeid või võtab neid sel teel vastu. eSATA (Valge) Kui on väljas, siis on USB-/eSATA-port väljas või on USB-seade ühendatud. LED-lamp põleb püsivalt valgelt, kui eSATA-seade on ühendatud. Vilkuv valge LED- lamp viitab aktiivsusele, mis läbib eSATA-porti. USB (Valge) Kui on väljas, siis on USB-/eSATA-port väljas või on eSATA-seade ühendatud. LED-lamp põleb püsivalt valgelt, kui USB-seade on ühendatud. Vilkuv valge LED-lamp viitab pordi aktiivsusele. USB2 Primary (Valge) Kui väljas, siis on väljas port USB 3.0. LED-lamp põleb püsivalt valgelt, kui USB-seade on ühendatud. Vilkuv valge tuli viitab aktiivsusele pordis. USB2 Secondary (Valge) Kui väljas, si s pole USB .0 või USB 2.0 seade ühendatud. Püsiv valge LED viitab sellele, et ühendatud on USB 3.0 seade. ETHERNET kuni 4 (Primary) (Valge) Need numbritega LED-lambid vastavad nummerdatud portidele ruuteri tagapaneelil. Kui valge LED-lamp põleb püsivalt, on ruuter edukalt selle pordi kaudu seadmega ühendatud. Vilkuv valge LED-lamp viitab selle pordi kaudu toimuvale võrgu aktiivsusele. WRT AC Esivaade Toote ülevaadeToote ülevaade 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 kuni 4 (Secondary) (Valge) Kui valge LED‑lamp on väljas, on ruuter pordi kaudu edukalt seadmega ühendatud kiirusel 10/100 Mbps. Püsivalt helendav valge LED‑lamp viitab sellele, et ruuter on seadmega edukalt ühendatud kiirusel 1000 Mbps. (Valge/kollane) LED‑lamp vilgub Wi‑Fi Protected Setupi ajal aeglaselt kuni kaks minutit. See jääb viieks sekundiks püsivalt valgelt põlema, et näidata ühenduse õnnestumist. LED‑lamp vilgub kollaselt, kui Wi‑Fi Protected Setupi toiming ebaõnnestub. Veenduge, et kliendi seade ühildub Wi‑Fi Protected Setupiga. Oodake, kuni LED kustub, ja siis proovige uuesti. Ruuter võimaldab ühte seanssi korraga.

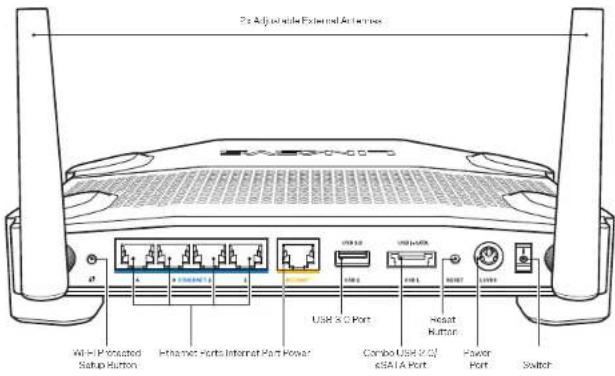

Reguleeritavad välised antennid Seda ruuterit tarnitakse koos kahe reguleeritava välise antenniga, mis tuleb ühendada ruuteriga enne selle sisselülitamist. Antennide ühendamiseks keerake antenni konnektorit päripäeva ruuteri antenni pordile. Tagantvaade Märkus: Parima tulemuse saavutamiseks asetage külgmised antennid vertikaalselt, nagu näidatud pildil. Wi-Fi Protected Setupi nupp Vajutage õrnalt, et konfigureerida Wi‑Fi Protected Setupiga valmidusega võrguseadmete turvalisus. Etherneti pordid Ühendage Etherneti kaablid nende siniste gigabittide (10/ 100/ 1000) portidega ja teie fiksvõrgu seadmete külge. Märkus Parima tulemuse saavutamiseks kasutage CAT5e‑d või suurema kiirusega kaab‑ leid Etherneti portidel. Interneti port Ühendage Etherneti kaabel kollase gigabitiga (10/ 100/ 1000) pordiga ja lairiba internetikaabli/DSLi või valguskaabliga modemiga. Märkus Parima tulemuse saavutamiseks kasutage CAT5e‑d või suurema kiirusega kaab‑ leid Etherneti portidel. USB 3.0 port Ühendage ja jagage USB‑ või eSATA draive oma võrgus või internetis. USB 2.0/eSATA liitport Ühendage ja jagage USB‑ või eSATA draive oma võrgus või internetis. Võite ühendada ka USB‑printeri ja jagada seda üle kogu võrgu. Lähtestusnupp Vajutage ja hoidke 10 sekundit all (kuni toite LED‑lamp hakkab vilkuma), et lähtestada ruuteri tehaseseaded. Võite tehaseseaded taastada ka Linksys Smart Wi‑Fi kaudu internetis või mobiilse rakenduse abil. Toiteport Ühendage kaasa pandud AC toiteadapter. Toitenupp Vajutage, et lülitada ruuter sisse. WRT 1200AC | Toote ülevaade 2Toote ülevaade WRT 1200AC | Toote ülevaade 3 210mm8 1/4”104mm4 3/32” 104 mm Seinakinnituse paigaldusRuuteril on seinale kinnitamiseks iga jala all augud, mis muudab ruuteri seinal paigaldamise paindlikumaks. Lühema külje aukude vaheline kaugus on mm, pikema külje aukude vaheline kaugus on 210 mm. Ruuteri paigaldamiseks on vaja kahte kruvi. Soovituslik paigaldamise riistvara 3 mm 6-7 mm 1,5-2 mm Märkus:Linksys ei vastuta kahjustuste eest, mis võivad tekkida ebaturvalisest seinale kinnitamise riistvarast. Paigaldusjuhised . Määrake, kuhu soovite ruuteri paigaldada ja millist külge kasutate kinnitamiseks. Veenduge, et sein on sile, tasane, kuiv ja vastupidav. Veenduge, et asukoht on elektri-pistikupesa lähedal.2. Enne aukude puurimist valige šabloon (lühike külg või pikk külg), mis sobib teie instal-latsiooniga. Puurige augud õige šablooni abil.3. Sisestage kruvid mõlemasse auku ja jätke 4 mm selle kohal vabaks.4. Paigutage ruuter nii, et seinale paigaldamise augud on kahe kruviga joondus.5. Paigutage seinale kinnitamise augud kruvide kohale ja libistage ruuter alla, kuni kruvid paigutuvad kenast seinale paigaldamise aukudesse. Seinakinnituse šabloon (lühike külg) Printige see leht 00% suuruses. Lõigake mööda punktiirjoont ja asetage seinale, et aukude vahed oleksid täpsed.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwToote ülevaade 210 mm Seinakinnituse šabloon (pikk külg) Printige see leht 100% suuruses. Lõigake mööda punktiirjoont ja asetage seinale, et aukude vahed oleksid täpsed. WRT 1200AC | Toote ülevaade 4Ruuteri seadistamine

• Linksys.com/support/WRT1200AC (dokumentatsioon, allalaaditud andmed, KKK, tehniline abi, reaalaja vestlused, foorumid)

• Linksys Smart Wi‑Fi abi (ühendage Linksys Smart Wi-Figa, siis klõpsake ekraani üleosas Help (abi))

1. Olemasoleva ruuteri väljavahetamisel ühendage see lahti.

2. Ühendage antennid ja lülitage oma uus ruuter sisse.

3. Ühendage modem vooluvõrku

4. Ühendage modemi internetikaabel ruuteri kollase internetipordiga. Oodake, kuni ruute‑

ri esiküljel asuv toitetuli põleb püsivalt.

5. Ühendage turvalise juhtmeta võrguga, mille nimi on näidatud ruuteriga kaasasolevas

kiires alustamisjuhendis. (Võrgu nime ja parooli saate hiljem muuta.) Kui vajate võrguga ühendamisel abi, vaadake oma seadme dokumentatsiooni. Märkus: Teil pole internetile juurdepääsu enne, kui ruuter on häälestatud.

6. Avage veebibrauser ja järgige juhiseid häälestamise lõpetamiseks. Kui juhiseid

ei kuvata veebibrauseril, sisestage aadressiribale aadress linksyssmartwifi.com.

7. Häälestamise lõpus järgige ekraanile ilmuvaid juhiseid, et häälestada oma Linksys

Smart Wi‑Fi konto. Kasutage Linksys Smart Wi‑Fit, et konfigureerida oma ruuter mis tahes arvutilt, millel on internetiühendus. Oma ruuteriseadistuste haldamine:

• Muutke oma ruuteri nime ja salasõna.

• Seadke üles külalise juurdepääs.

• Konfigureeri vanemlik järelevalve.

• Ühendage seadmed oma võrguga.

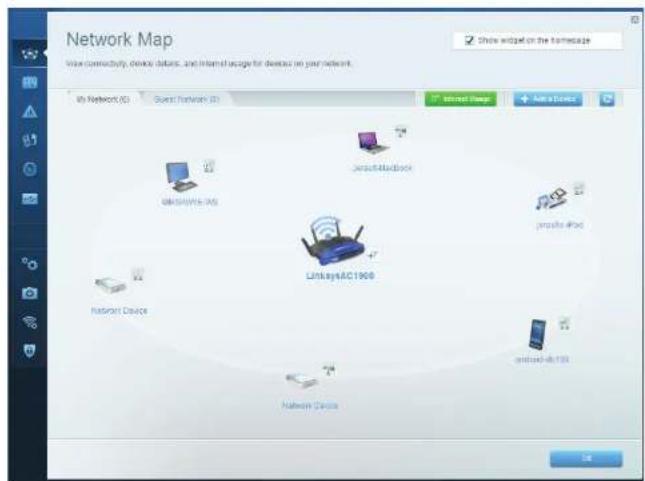

• Testi oma internetiühenduse kiirust. Märkus: Osana Linksys Smart Wi‑Fi konto häälestamisest saadetakse teile e‑kiri kinnitusega. Avage kindlasti e‑kiri ja klõpsake antud lingile. Ruuteri seadistamine WRT 1200AC | Ruuteri seadistamine 5Kuidas kasutada Linksys Smart Wi-Fit Võrgukaart – laseb teil kuvada ja hallata kõiki võrguseadmeid, mis on teie ruuteriga ühendatud. Võite vaadata seadmeid oma põhivõrgus ja teie külalise võrgus, katkestada seadmete ühenduse või kuvada teavet iga seadme kohta.

Märkus: Igas menüüs lisaabi saamiseks klõpsake ekraani ülaosas nuppu Help (abi).

1. Logige oma Linksys Smart Wi‑Fi kontole sisse, sisestades veebibrauserisse

linksyssmartwifi.com või myrouter.local (kui teil ei ole internetiühendust).

2. Klõpsake valikut, mis on toodud vasakpoolses menüüs.

1. Sisestage veebibrauserisse linksyssmartwifi.com või myrouter.local (kui teil ei ole interne‑

2. Sisestage e‑postiaadress ja salasõna, mille eelnevalt seadistasite ning klõpsake nuppu

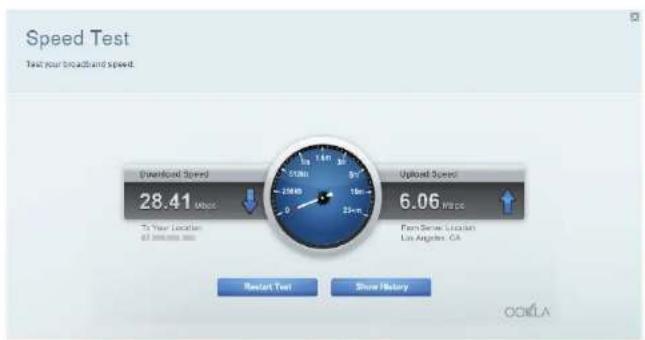

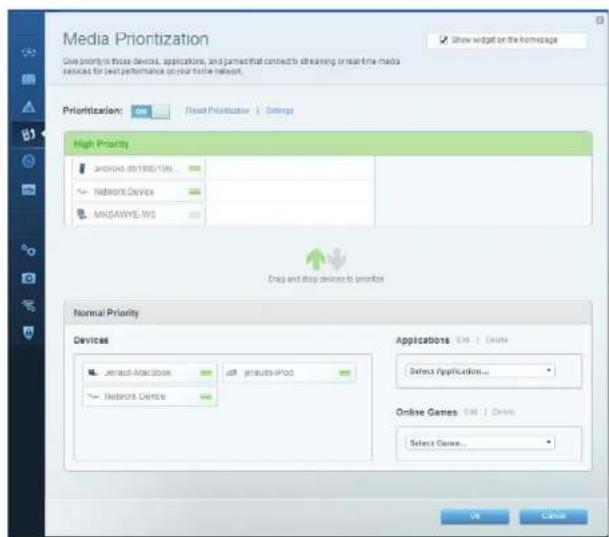

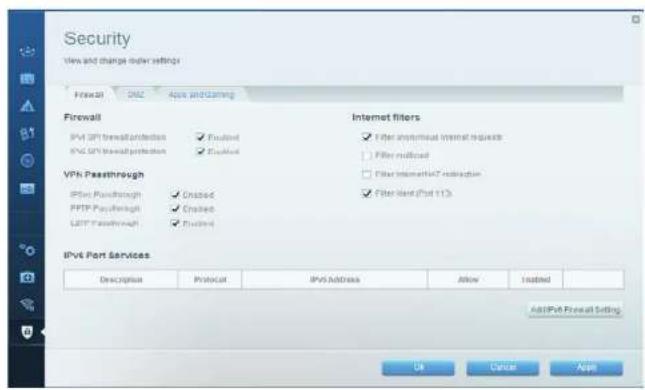

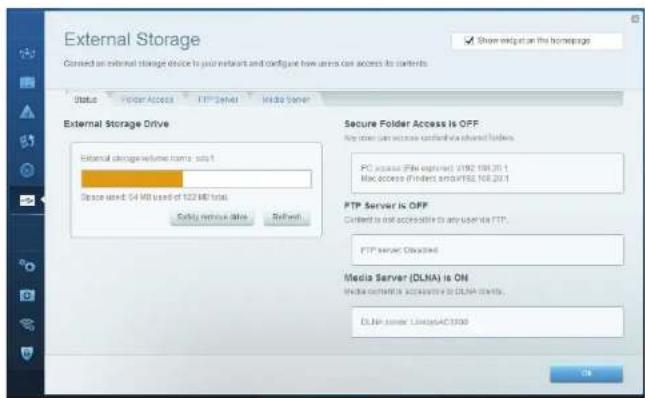

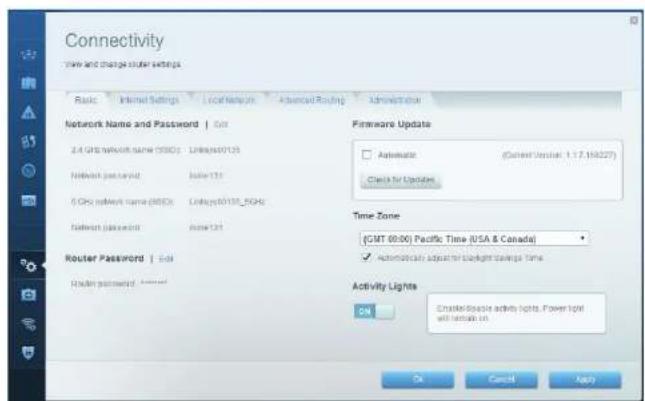

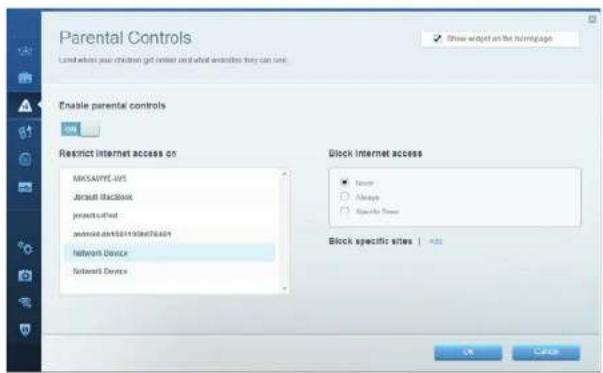

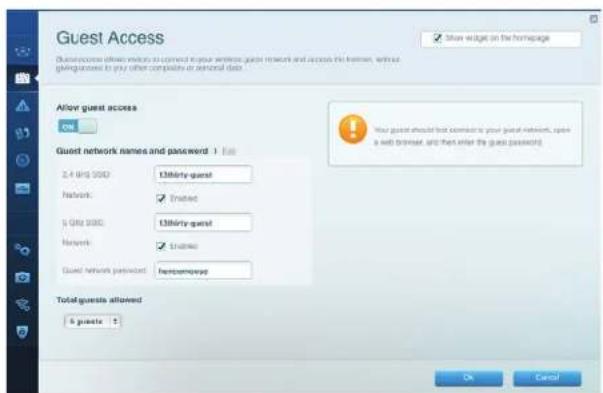

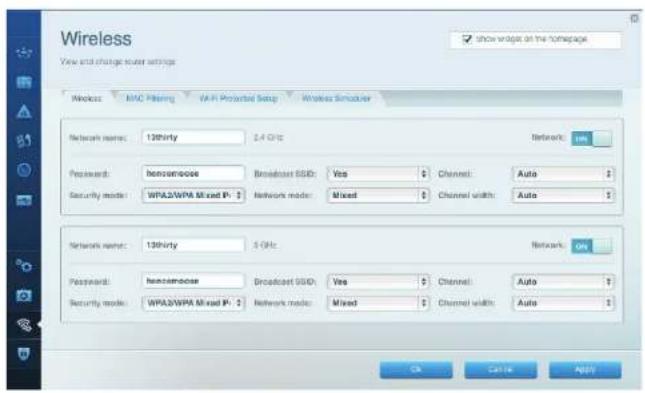

Logisisse. WRT 1200AC | Kuidas kasutada Linksys Smart Wi-Fit 6WRT 1200AC | Kuidas kasutada Linksys Smart Wi‑Fit 7 Külalise juurdepääs – laseb teil konfigureerida ja monitoorida võrku, mida saavad külalised kasutada kõigile teie võrgu allikatele juurdepääsu omamata. Meedia prioritiseerimine – laseb teil määrata, millistel seadmetel ja rakendustel on prioriteet teie võrgu liikluse jaoks. Vanemlik järelevalve – laseb teil blokeerida veebilehed ja määrata internetile juurdepääsu aja.WRT 1200AC | Kuidas kasutada Linksys Smart Wi‑Fit 8 Kiirustest – laseb teil testida oma võrgu internetiühenduse kiirust. Ühenduvus – laseb teil konfigureerida algelised ja edasijõudnud võrguseadistused. Välismälu – annab teile juurdepääsu kaasasolevale USB mälule või eSATA draivile (kumbagi draivi ei ole lisatud) ja võimaldab seadistada failide jagamist, meediaserverit ja ligipääsu FTP‑serverile. Tõrkeotsing – laseb teil diagnoosida probleeme ruuteriga ja kontrollida võrgu staatust.WRT 1200AC | Kuidas kasutada Linksys Smart Wi‑Fit 9 Juhtmeta ühendus – laseb teil konfigureerida oma ruuteri juhtmeta võrguühendust. Võite muuta turvarežiimi, salasõna, MAC‑filtrit ja ühendada seadmed Wi‑Fi Protected Setup™‑i kaudu. Turvalisus – laseb teil konfigureerida oma ruuteri juhtmeta ühenduse turvalisust. Võite seadistada tulemüüri, VPN‑seadistused ja teha eriseadistusi rakenduste ja mängude jaoks.Tõrkeotsing WRT 1200AC | Tõrkeotsing 10 Teie ruuteri välimus võib varieeruda See peatükk aitab lahendada üldisi häälestusprobleeme ja ühendada internetiga. Lisa- teavet leiate meie auhinnatud klienditoe leheküljelt linksys.com/support.

TEIE RUUTERI ÜLESSEADMINE EBAÕNNESTUS

Kui Linksys Smart Wi-Fi ei viinud hääletamist lõpuni:

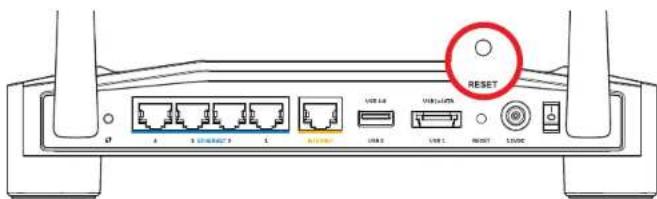

• Kasutades kirjaklambrit või nõela, vajutage ja hoidke all lähtestusnuppu, kuni ruuteri esiküljel olev LED-lamp hakkab vilkuma (umbes 0 sekundit). Installige ruuter uuesti.

• Kui see ei toimi, lülitage oma arvuti tulesein ajutiselt välja (vt turvalisustarkvara juhistest abiinfot). Installige ruuter uuesti.

• Kui te pole ruuterit ikka veel üles seadnud, leidku teine arvuti ja kasutage seda arvutit ruuteri uuesti installimiseks.Tõrkeotsing WRT 1200AC | Tõrkeotsing 11

TEIE INTERNETIKAABEL EI OLE TEATEGA ÜHENDATUD

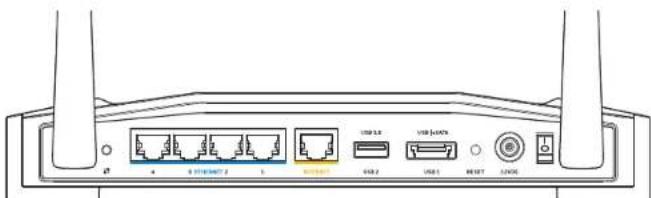

Kui teile kuvatakse teade "Teie internetikaabel pole ühendatud", kui püüate oma ruuterit üles seada: . Veenduge, et Ethernet või internetikaabel (või koos ruuteriga kaasas olev kaabel) on ühendatud kindlalt kollase INTERNETI pordiga ruuteri tagumisel küljel, ja teie modemil sobiva pordiga. See modemi port on tavaliselt kirjaga Ethernet, kuid võib olla ka nime- ga Internet või WAN.

. Veenduge, et teie modem on toitega ühendatud ja sisse lülitatud. Kui sellel on toitelüli- ti, tuleb veenduda, et see on ON või l asendis.

3. Kui teie internetiteenus on kaabliga, siis kinnitage, et kaabliga modemi KAABLI port on

ühendatud teie ISP pool antud koaksiaalkaabliga.

4. Või kui teie internetiteenus on DSL-ühendusega, tuleb veenduda, et DSL-i telefoniliin

on ühendatud modemi DSL pordiga.

5. Kui teie arvuti oli ühendatud eelnevalt teie modemiga USB-kaabli abil, tuleb USB-kaab-

li ühendus katkestada. Installige ruuter uuesti.

JUURDEPÄÄS TEIE RUUTERI TEATELE PUUTUB

Teie ruuterile juurdepääsu saamiseks peate olema ühendatud oma võrguga. Kui teil on hetkel juhtmeta internetiühendus, võib probleemiks osutuda see, et olete kogemata ühendanud muu juhtmeta võrguga. Probleemi parandamine Windowsi arvutil: . Paremklõpsake oma Windowsi töölaual juhtmeta ikooni süsteemi salves. Ikoon võib erineda sõltuvalt teie Windowsi versioonist.

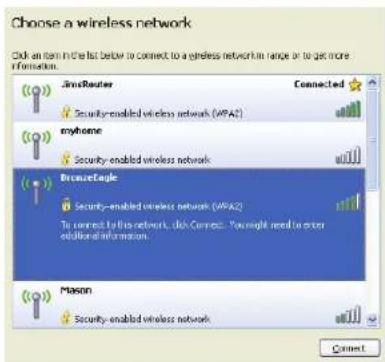

2. Klõpsake View Available Wireless Networks (vaadake olemasolevaid juhtmeta võrgu-

ühendusi). Kuvatakse olemasolevate juhtmeta võrkude loend. Ruuteri tagantvaade Kaabliühendusega modemi tagantvaade DSL-ühendusega modemi tagantvaade Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemTõrkeotsing Märkus Kolmanda osapoole tarkvara litsentse ja teatisi, mida selles tootes kasutatak- se, saate vaadata veebilehelt http://support.linksys.com/en-us/license. Võtke ühendust aadressil http://support.linksys.com/en-us/gplcodecenter, kui teil on küsimusi või soovite GNU avaliku litsentsi lähtekoodi. WRT 1200AC | Tõrkeotsing 12

3. Klõpsake oma võrgu nimele. Klõpsake nuppu Connect (Ühenda). Allolevas näites oli

arvuti ühendatud teise juhtmeta võrguga, mille nimetus oli JimsRouter. Selles näites on näidatud, et valitud on Linksys E-seeria võrgu nimi, BronzeEagle.

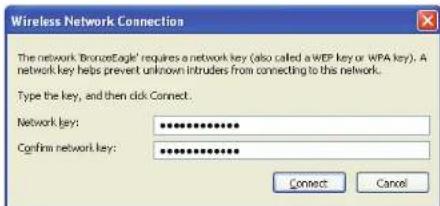

4. Kui teil palutakse sisestada võrguvõti, trükkige oma salasõna väljadele Network key

(Võrguvõti) ja Confirm network key (Kinnita võrguvõti). Klõpsake nuppu Connect (Ühenda). Peaksite nüüd saama juurdepääsu oma ruuterile. Probleemi parandamiseks Maci arvutil: . Klõpsake ekraani ülaosas oleval menüüribal AirPort ikooni. Kuvatakse juhtmeta võrkude loend. Linksys Smart Wi-Fi on automaatselt teie võrgule nime määranud.

2. Allolevas näites oli arvuti ühendatud teise juhtmeta võrguga, mille nimetus oli

JimsRouter. Selles näites on näidatud, et valitud on Linksys E-seeria võrgu nimi, BronzeEagle.

3. Klõpsake oma Linksys E-seeria ruuteri juhtmeta võrguühenduse nimele (näites

4. Sisestage oma juhtmeta võrguühenduse salasõna väljale Password. Klõpsake OK.

• Linksys.com/support/WRT1200AC (dokumentatsioon, allalaaditud andmed, KKK, tehniline abi, reaalaja vestlused, foorumid)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; klõpsake ekraani ülemises osas Help (Abi))Tehnilised andmed Mudeli nimi Linksys kahesageduslik Gigabit Wi‑Fi ruuter Kirjeldus Kahesageduslik AC ruuter Gigabiti ja 2×USB‑ga Mudeli number WRT1200AC Lülituspordi kiirus 10/100/1000 Mbps (gigabit Ethernet) Raadiosagedus 2,4 GHz ja 5 GHz # antenni 2 välist reguleeritavat antenni Pordid Toide, 1 x USB 3.0, 1 x kombo USB 2.0/eSATA, Internet, Ethernet (1‑4), RP‑SMA (2) Nupud Lähtestamine, Wi‑Fi Protected Setup, toide Esipaneeli näidikud Toide, INTERNET, 2,4 GHz, 5 GHz, USB1, USB2, Ethernet (1‑4), Wi‑Fi Protected Setup UPnP Ühildub Turvatehnoloogiad WEP, WPA, WPA2, RADIUS Turvavõtmed Kuni 128‑bit krüteeritud Andmefail süsteemitugi FAT, NTFS, and HFS+ Brauseri tugi Internet Explorer 8 või uuem, Firefox 4 või uuem, Google Chrome 10 või uuem ja Safari 4 või uuem

Keskkondlik Mõõtmed 9,68” x 7,64” x 2,05” ilma antennita (246 x 194 x 52 mm) Toote kaal 29 untsi (833 g) Toide 12V, 2,5A Sertifikaadid FCC, IC, CE, Wi‑Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Kasutamistemperatuur 32 kuni 104 °F (0 kuni 40 °C) Hoidmistemperatuur ‑4 kuni 140°F (‑20 kuni 60°C) Tööniiskus 10 kuni 80% suhteline niiskus, mittekondenseeruv Niiskustase hoiustamisel 5 kuni 90% mittekondenseeruv Märkus: Reguleeriva, garantiid ja ohutust puudutava teabe leiate CD‑lt, mis on koos ruuteriga või kui külastate veebilehte Linksys.com/support. Jätame endale õiguse teha muudatusi tehnilistes andmetes teid teavitamata. Maksimaalne sooritus põhineb IEEE standardi 802.11 tehnilistel andmetel. Tegelik sooritus võib varieeruda, kaasa arvatud madalam juhtmeta võrguühenduse võimsus, andmete liikumiskiirus, ulatus ja kaetus. Sooritus sõltub mitmest tegurist, tingimusest ja muutujast, kaasa arvatud juurdepääsupunktide kaugusest, võrguliikluse mahust, ehitusmaterjalist ja ehitusest, kasutatud operatsioonisüsteemist, kasutatud juhtmeta toodete segust, häirivatest teguritest ja muudest negatiivsetest tingimustest. WRT 1200AC | Tehnilised andmed 13Külastage veebilehte linksys.com/support , kui soovite auhinnatud tehnilist tuge BELKIN, LINKSYS ja mitmed muud tootenimed ja logod on Belkini ettevõtete grupi kaubamärgid. Nimetatud kolmandate osapoolte kaubamärgid on vastavate omanike omandid. © 205 Belkin International, Inc. ja/või selle tütarettevõtted. Kõik õigused kaitstud. LNKPG-00192 Rev. A00KAKSITAAJUUKSINEN GIGABIT Wi‑Fi‑REITITIN 1200AC KÄYTTÖOPASWRT 1200AC | Sisällys P TUOTTEEN YLEISKATSAUS 1 WRT1200AC
