РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WRT1200AC LINKSYS

Инсталирайте рутера отново.

• Linksys Smart Wi-Fi (linksyssmartwifi.com; кликнете върху Help (Помощ) в горна- та част на екрана)Спецификации Име на модела Двулентов гигабитов Wi‑Fi рутер Linksys Описание Двулентов AC рутер с гигабитов порт и 2 USB

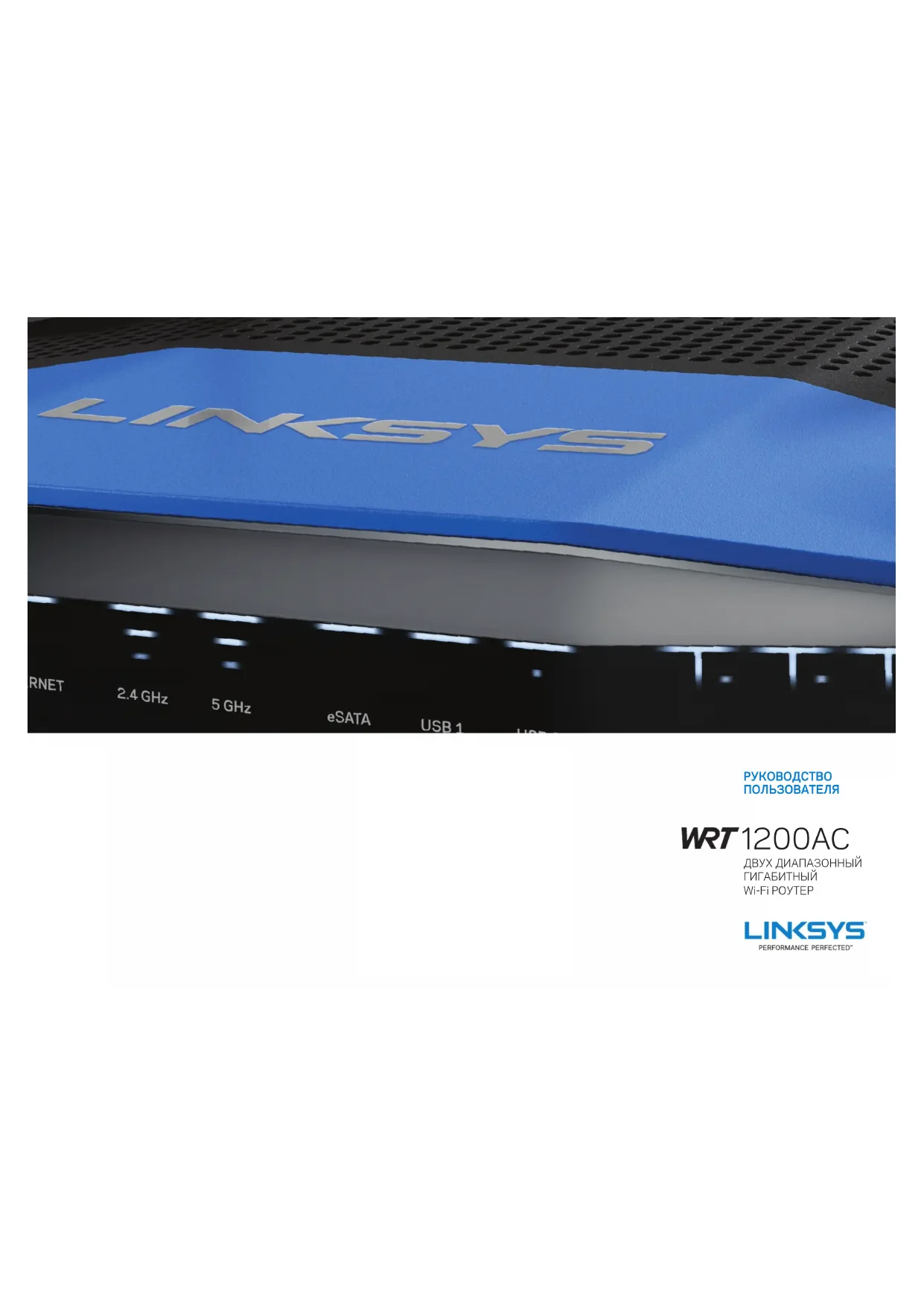

Wi‑Fi РОУТЕР 1200AC РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯWRT 1200AC | Содержание P ОБЗОР ПРОДУКТА 1 WRT1200AC УСТАНОВКА РОУТЕРА 5 Где найти дополнительную информацию 5 Как настроить маршрутизатор

КАК ПОЛЬЗОВАТЬСЯ LINKSYS SMART WI-FI

6 Как подключиться к Linksys Smart Wi‑Fi 6 Как изменить настройки маршрутизатора ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 10 Ваш маршрутизатор не был успешно установлен 11 Сообщение «Интернет‑кабель не подключен» 11 Сообщение «Маршрутизатор не доступен» ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 13 Linksys WRT1200AC СодержаниеОбзор продукта WRT 1200AC | Обзор Продукта 1 Ethernet Primary Indicators Ethernet Secondary Indicators USB 2 Primary Indicator USB 2 Secondary Indicator Front Panel ИНДИКАТОРЫ ПЕРЕДНЕЙ ПАНЕЛИ (Белый) Белый индикатор питания горит непрерывно, когда питание маршрутизатора включено. Он мигает, когда маршрутизатор находится в режиме самодиагностики при каждой загрузке.

(Белый/желтый) Белый индикатор Интернета горит непрерывно при подключении к Интернету. Белый мигающий сигнал означает, что подключение устанавливается. Непрерывный желтый световой индикатор означает, что соединение отсутствует в связи с ошибками конфигурации. Мигающий Желтый световой индикатор означает отсутствие соединения из-за проблем с оборудованием. 2,4 ГГц (Белый) Белый индикатор беспроводной сети горит непрерывно, когда к сети частотой 5 ГГц подключен один или более пользователей. Мигающий белый сигнал означает, что маршрутизатор пересылает или получает данные по сети частотой более 2,4 ГГц. 5ГГц (Белый) Белый индикатор беспроводной сети горит непрерывно, когда к сети частотой 5 ГГц подключен один или более пользователей. Мигающий белый сигнал означает, что маршрутизатор пересылает или получает данные по сети частотой более 5 ГГц. eSATA (Белый) Когда индикатор не горит, порт USB/eSATA отключен или подключено устройство USB. Белый индикатор горит непрерывно, когда устройство eSATA подключено. Мигающий белый световой индикатор означает, что используется порт eSATA. USB (Белый) Когда индикатор не горит, порт USB/eSATA выключен или подключено устройство eSATA. Белый индикатор горит непрерывно, когда подключено устройство USB. Мигающий белый индикатор означает, что используется порт. Первичный USB2 (Белый) Когда индикатор не горит, USB порт 3.0 отключен. Белый индикатор горит непрерывно, когда подключено устройство USB. Мигающий белый индикатор означает, что порт используется. Вторичный USB2 (Белый) Когда индикатор не горит, устройство USB .0 или USB 2.0 подключено. Горящий белый индикатор означает, что подключено устройство USB 3.0. ETHERNET – 4 (первичный) (Белый) Эти пронумерованные индикаторы соответствуют пронумерованным портам на задней панели маршрутизатора. Если белый световой индикатор горит непрерывно, маршрутизатор подключен к устройству через соответствующий порт. Мигающий белый световой индикатор означает работу в сети через данный порт. WRT AC Вид спереди Обзор продуктаОбзор продукта 2x Adjustable External Antennas Ethernet Ports Internet Port Power Switch Wi-Fi Protected Setup Button Combo USB 2.0/ eSATA Port USB 3.0 Port Power Port Reset Button ETHERNET 1 – 4 (вторичный) (Белый) Если белый индикатор не горит, маршрутизатор успешно подключен к устройству через соответствующий порт на скорости 10/100 Мбит/с. Непрерывно горящий белый индикатор означает, что маршрутизатор успешно подключен к устройству на скорости 1000 Мбит/с. (Белый/Желтый) Индикатор медленно мигает во время установки Wi‑Fi Protected Setup. При успешном подключении индикатор загориться белым на пять секунд. При успешном подключении индикатор загориться белым на пять секунд. Убедитесь в том, что клиентское устройство поддерживает функцию WiFi Protected Setup™. Подождите, пока индикатор погаснет, а затем попробуйте активировать эту функцию еще раз. Маршрутизатор поддерживает одну сессию за один раз.

Настраиваемые внешние антенны Данный роутер поставляется с четырьмя настраиваемыми внешними антеннами, которые должны быть подключены к маршрутизатору перед его включением в сеть. Чтобы подключить антенну, вверните разъем антенны в порт маршрутизатора по часовой стрелке.

Примечание: Для лучшего результата, поставьте антенны вертикально, как показано на

Кнопка Wi-Fi Protected Setup Нажмите кнопку, чтобы легко настроить безопасность беспроводной связи на устройстве с функцией Wi‑Fi Protected Setup. Порты Ethernet Подключите кабели Ethernet к синим гигабитным портам (10/ 100/ 1000) и устройствам проводной связи вашей сети. Примечание. Для лучшей производительности, для Ethernet портов ,используйте кабель CAT5E или лучше. Порт Интернет Подключите кабель Ethernet к желтому гигабитному порту (10/ 100/ 1000) и к широкополосным портам связи Интернет/DSL или оптическому модему. Примечание. Для лучшей производительности, для Ethernet портов ,используйте кабель CAT5E или лучше. Порт USB 3.0 Подключите, обеспечив открытый доступ для устройства USB или eSATA в беспроводной сети или сети Интернет. Комбинированный порт USB 2.0/eSATA Подключите, обеспечив открытый доступ для устройства USB или eSATA в беспроводной сети или сети Интернет. Вы также можете подключить USB‑ принтер для общего использования в сети. Кнопка сброса (Reset) Чтобы восстановить заводские настройки, нажмите и удерживайте кнопку в течение 10 секунд (пока световой индикатор не начнет мигать). Вы также можете восстановить заводские настройки, используя Linksys Smart Wi‑Fi в сети Интернет или в мобильном приложении. Порт питания Подключите адаптер питания переменного тока, который входит в комплект. Кнопка питания Нажмите кнопку, чтобы включить маршрутизатор. WRT 1200AC | Обзор Продукта 2Обзор продукта WRT 1200AC | Обзор Продукта 3 210mm8 1/4”104mm4 3/32” 104 mm Закрепление на стенеВ каждой ножке маршрутизатора имеется отверстие, что позволяет удобно закрепить устройство на стене. Расстояние между отверстиями с узкой стороны составляет 04 мм. Расстояние между отверстиями с широкой стороны – 2 мм. Для закрепления маршрутизатора требуются два шурупа. Рекомендуемые крепежные приспособления 3 мм 6-7 мм 1,5-2 мм Примечание:Linksys не несет ответственности за повреждения, нанесенные устройству во время закрепления на стене. Инструкция по установке . Определите, где и с какой стороны вы хотите закрепить маршрутизатор. Убеди-тесь, что стена гладкая, ровная, сухая и твердая. Убедитесь, что электрическая розетка находится в зоне доступа.2. Прежде чем просверлить отверстие, подберите трафарет (для широкой и узкой сторон), который соответствует оригиналу. Просверлите отверстия по трафарету.3. В каждое отверстие вставьте шуруп таким образом, чтобы головка шурупа высту-пала над поверхностью стены на 4 мм.4. Расположите маршрутизатор таким образом, чтобы выемки находились напротив двух шурупов.5. Совместите отверстия с шурупами и медленно сдвиньте маршрутизатор вниз, чтоб шурупы вошли в отверстия. Настенный трафарет (узкая сторона) Распечатайте эту страницу в размере 00%. Отрежьте по пунктирной линии и расположите на стене так, чтобы обеспечить точное расстояние между отверстиями.Avoid Overheating step 1step 2 QSG illustrations WRT 1200AC rev A 2015.01.13 mwОбзор продукта 210 mm Настенный трафарет (широкая сторона) Распечатайте эту страницу в размере 100%. Отрежьте по пунктирной линии и расположите на стене так, чтобы обеспечить точное расстояние между отверстиями. WRT 1200AC | Обзор Продукта 4Настройка роутера ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ

• Linksys.com/support/WRT1200AC (документация, загрузки, часто задаваемые вопросы, техническая поддержка, онлайн чат, форумы)

• Помощь по Linksys Smart Wi‑Fi help (войдите в Linksys Smart Wi-Fi, а затем нажмите кнопку «Помощь» (Help) в верхней части экрана) КАК НАСТРОИТЬ МАРШРУТИЗАТОР Чтобы настроить маршрутизатор:

1. При замене уже существующего маршрутизатора последний необходимо отклю‑

2. Подключиет антенны и питание к вашему новому роутеру.

3. Отключите и снова включите роутер

4. Подключите интернет‑кабель модема к желтому порту Интернет на маршрутиза‑

торе. Дождитесь, пока индикатор питания перестанет мигать.

5. Подключитесь к защищенной беспроводной сети, название которой указано в

кратком руководстве, предоставленном в комплекте с маршрутизатором. (Позже вы сможете сменить название сети и пароль.) Если вам потребуется помощь в подключении к сети, обратитесь к документации по устройству. Примечание: доступ в Интернет не будет обеспечиваться до завершения настрой‑ ки маршрутизатора.

6. Откройте веб‑браузер и следуйте инструкциям для завершения установки. Если

не появляются в веб‑браузере, введите в адресную строку «linksyssmartwifi.com».

7. По завершении установки создайте свою учетную запись для Linksys Smart Wi‑Fi,

следуя инструкциям на экране. Используйте Linksys Smart Wi‑Fi, чтобы настроить ваш маршрутизатор с любого компьютера, имеющего выход в Интернет. Управление настройками маршрутизатора:

• Изменить имя и пароль маршрутизатора

• Установить гостевой доступ

• Настройка родительского контроля

• Подключение устройств к сети

• Проверка скорости Интернет‑соединения Примечание: На этапе создания учетной записи Linksys Smart Wi‑Fi вам будет выслано электронное письмо с подтверждением. Вам необходимо открыть электронное письмо и перейти по указанной в нем ссылке. Настройка роутера WRT 1200AC | Настройка вашего Роутера 5Как пользоваться Linksys Smart Wi-Fi Список устройств — позволяет просматривать все сетевые устройства, подключенные к маршрутизатору, а также управлять этими устройствами. Вы можете просматривать устройства в вашей основной сети и гостевой сети, отключать устройства или отображать информацию о каждом из них.

КАК ИЗМЕНИТЬ НАСТРОЙКИ МАРШРУТИЗАТОРА Примечание: Чтобы получить дополнительную помощь по любым разделам, нажмите кнопку «Помощь» (Help) в верхней части экрана.

1. Войдите в свою учетную запись Linksys Smart Wi‑Fi, пройдя по ссылке

linksyssmartwifi.com или myrouter.local (если нет подключения к интернету), через

2. Выберите опцию в меню слева.

КАК ПОДКЛЮЧИТЬСЯ К LINKSYS SMART WIFI

Чтобы открыть Linksys Smart Wi-Fi:

1. Откройте ссылку linksyssmartwifi.com или myrouter.local (если нет подключения к

интернету) в вашем веб‑браузере.

2. Введите адрес электронной почты и пароль, которые вы установили при регистра‑

ции, и нажмите кнопку «Войти» (Log in). WRT 1200AC | Как пользоваться Linksys Smart Wi-Fi 6WRT 1200AC | Как пользоваться Linksys Smart Wi‑Fi 7 Гостевой доступ — позволяет настраивать и осуществлять контроль над сетью, которой смогут пользоваться гости без доступа ко всем вашим сетевым

Назначение приоритетов для носителей — позволяет определять, какие устройства и приложения пользуются сетевым трафиком на приоритетных

Родительский контроль — позволяет блокировать доступ к веб‑сайтам и устанавливать время доступа в Интернет.WRT 1200AC | Как пользоваться Linksys Smart Wi‑Fi 8 Проверка скорости — позволяет проверять скорость Интернет‑соединения. Подключения — позволяет конфигурировать основные и дополнительные настройки сети. USB-память —позволяет использовать USB накопитель (не входит в комплект) и устанавливать общий доступ к файлам, медиасервер, а также доступ к FTP. Поиск и устранение неисправностей — помогает диагностировать неисправности маршрутизатора и проверять состояние сети.WRT 1200AC | Как пользоваться Linksys Smart Wi‑Fi 9 Беспроводная связь — позволяет настроить работу маршрутизатора с беспроводной сетью. Вы можете менять настройки безопасности, пароль, MAC‑ фильтр, а также подключать устройства с помощью Wi‑Fi Protected Setup. Безопасность — помогает настроить параметры безопасности беспроводного подключения маршрутизатора. Можно настроить брандмауэр, параметры VPN, а также выбрать пользовательские настройки для приложений и игр.Устранение неисправностей WRT 1200AC | Устранение неисправностей 10 Внешний вид вашего маршрутизатора может отличаться. Этот раздел поможет вам решить распространенные проблемы установки и подключения к Интернету. За более подробной информацией обращайтесь в нашу удостоенную наград службу поддержки: linksys.com/support. ВАШ МАРШРУТИЗАТОР НЕ БЫЛ УСПЕШНО УСТАНОВЛЕН Если установка Linksys Smart Wi-Fi не была успешной:

• Используя скрепку или булавку, нажмите и удерживайте кнопку сброса (Reset), пока световой индикатор не начнет мигать (примерно 0 секунду). Установите маршру- тизатор заново.

• Если это не помогло, временно отключите межсетевой экран компьютера (см. ин- струкции по безопасности ПО). Установите маршрутизатор заново.

• Если вам все еще не удалось настроить маршрутизатор, используйте другой ком- пьютер, чтобы настроить маршрутизатор с его помощью.Устранение неисправностей WRT 1200AC | Устранение неисправностей 11 СООБЩЕНИЕ «ИНТЕРНЕТ-КАБЕЛЬ НЕ ПОДКЛЮЧЕН» Если при настройке маршрутизатора отображается сообщение «Интернет-кабель не подключен»: . Убедитесь, что кабель Ethernet или Интернет-кабель (или же кабель, идущий в комплекте с вашим маршрутизатором) надежно подключен к желтому порту INTERNET на задней панели маршрутизатора и к соответствующему порту моде- ма. Как правило, этот порт на модеме маркирован Ethernet, но он также может назваться Internet или WAN.

. Убедитесь, что модем подключен к сети и включен. Если он оснащен выключате- лем питания, убедитесь, что последний установлен в положение ВКЛ. (ON) или l.

3. Если вы пользуетесь кабельным доступом в Интернет, убедитесь, что коаксиаль-

ный кабель, предоставленный провайдером, подключен к КАБЕЛЬНОМУ порту

4. Или если вы пользуетесь Интернет-соединением DSL, убедитесь, что телефонная

линия подключена к DSL-порту модема.

5. Если ваш компьютер был ранее подключен к модему с помощью кабеля USB,

отсоедините кабель USB. Установите маршрутизатор заново. СООБЩЕНИЕ «МАРШРУТИЗАТОР НЕ ДОСТУПЕН» Чтобы получить доступ к маршрутизатору, необходимо обеспечить подключение к вашей собственной сети. Если в настоящее время вы имеете беспроводной доступ к сети Интернет, то, возможно, вы подключились к чужой беспроводной

Устранение неполадок на компьютерах с ОС Windows: . На рабочем столе Windows правой кнопкой мыши нажмите на иконку беспрово- дной сети на системной панели задач. Иконки могут отличаться в зависимости от версии Windows.

2. Нажмите « Просмотр доступных беспроводных сетей». Появится список до-

ступных сетей. Задняя панель маршрутизатора Задняя панель кабельного модема Задняя панель модема DSL Back view of DSL modem Back view of cable modem Back view of DSL modem Back view of cable modemУстранение неисправностей Примечание. Лицензии и документация по программному обеспечению от третьих сторон могут быть найдены здесь: http://support.linksys.com/en-us/license. Пожалуй- ста обратитесь http://support.linksys.com/en-us/gplcodecenter с вопросами или запросами по GPL исходному коду. WRT 1200AC | Устранение неисправностей 12

3. Нажмите на название вашей сети. Нажмите «Подключиться». В примере внизу

компьютер был подключен к чужой беспроводной сети под именем JimsRouter. В данном примере выбрано название сети Linksys E-Series BronzeEagle .

4. Если предлагается ввести ключ сети, введите ваш пароль в поля «Ключ сети»

(Network key) и «Подтвердить ключ сети» (Confirm network key). Нажмите «Под- ключиться». Доступ к маршрутизатору должен быть обеспечен. Устранение неполадок на компьютерах с ОС Mac: . В меню в верхней части экрана нажмите на иконку AirPort . Появится список беспроводных сетей. Linksys Smart Wi-Fi автоматически назначило имя вашей

2. В примере внизу компьютер был подключен к чужой беспроводной сети под

именем JimsRouter. В данном примере выбрано название сети Linksys E-Series BronzeEagle .

3. Нажмите на название беспроводной сети вашего маршрутизатора Linksys

E-Series (BronzeEagle в примере).

4. Введите ваш пароль беспроводной сети в поле «Пароль». Нажмите «OK».

Куда обратиться за дополнительной информацией

• Linksys.com/support/WRT1200AC (документация, загрузки, часто задаваемые вопросы, техническая поддержка, онлайн чат, форумы)

• Linksys Smart Wi-Fi (linksyssmartwifi.com; нажмите Help ("Помощь") на верху страницы)Технические характеристики Название модели Двухдиапазонный Гигабитный Wi‑Fi Роутер Linksys Описание Двухдиапазонный маршрутизатор, работающий от сети переменного тока с гигабитными портами и 2×USB Номер модели WRT1200AC Скорость коммутируемых 10/100/1000 Мбит/с (гигабитный Ethernet)

Радиочастоты 2,4 ГГц и 5 ГГц Кол‑во антенн 2 настраиваемые внешние антенны Порты Питание, 1 x USB 3.0, 1 x комбинированный USB 2.0/eSATA, Internet, Ethernet (1‑4), R‑SMA (2) Кнопки Сброс (Reset), Безопасное подключение (Wi‑Fi Protected Setup), Питание (Power) Индикаторы передней панели Power, INTERNET, 2.4 GHz, 5GHz, USB1, USB2, Ethernet (1‑4), Wi‑Fi Protected Setup UPnP Поддерживается Функции безопасности WEP, WPA, WPA2, RADIUS Разрядность ключа До 128 бит (шифрование) безопасности Поддержка для системы FAT, NTFS и HFS+ хранения файлов Поддержка браузеров Internet Explorer 8 или выше, Firefox 4 или выше, Google Chrome 10 или выше и Safari 4 или выше

Физические характеристики Размеры 9,68” x 7,64” x 2,05” без антенны (246 x 194 x 52 мм) Вес изделия 29 ункций (833 гр) Питание 12В, 2,5A Сертификация FCC, IC, CE, Wi‑Fi a/b/g/n/ac, Windows 7, Windows 8, DLNA Рабочая темп. От 0 до 40°C Темп. хранения От ‑20 до 60°C Влажность при эксплуатации от 10 до 80% относительной влажности, без конденсации Влажность при хранении от 5 до 90% без конденсации Примечание: Документацию, гарантию и информацию по технике безопасности смотрите на диске, поставляемом в комплекте с маршрутизатором, или посетите наш сайт Linksys.com/support. Технические характеристики могут быть изменены без уведомления. Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий. WRT 1200AC | Технические характеристики 13Посетите linksys.com/support для получения передовой технической поддержки BELKIN, LINKSYS, а также названия и логотипы многих продуктов являются товарными знаками группы компаний Belkin. Товарные знаки сторонних компаний, упоминающиеся в данном руководстве, являются собственностью соответствующих владельцев. © 205 Belkin Interntional, Inc. и/или аффилированные структуры компании. Все права защищены. LNKPG-00192 Rev. A00DVOJPÁSMOVÝ GIGABITOVÝ
