BRUKSANVISNING RS PRO R30 Basic SC STEINEL

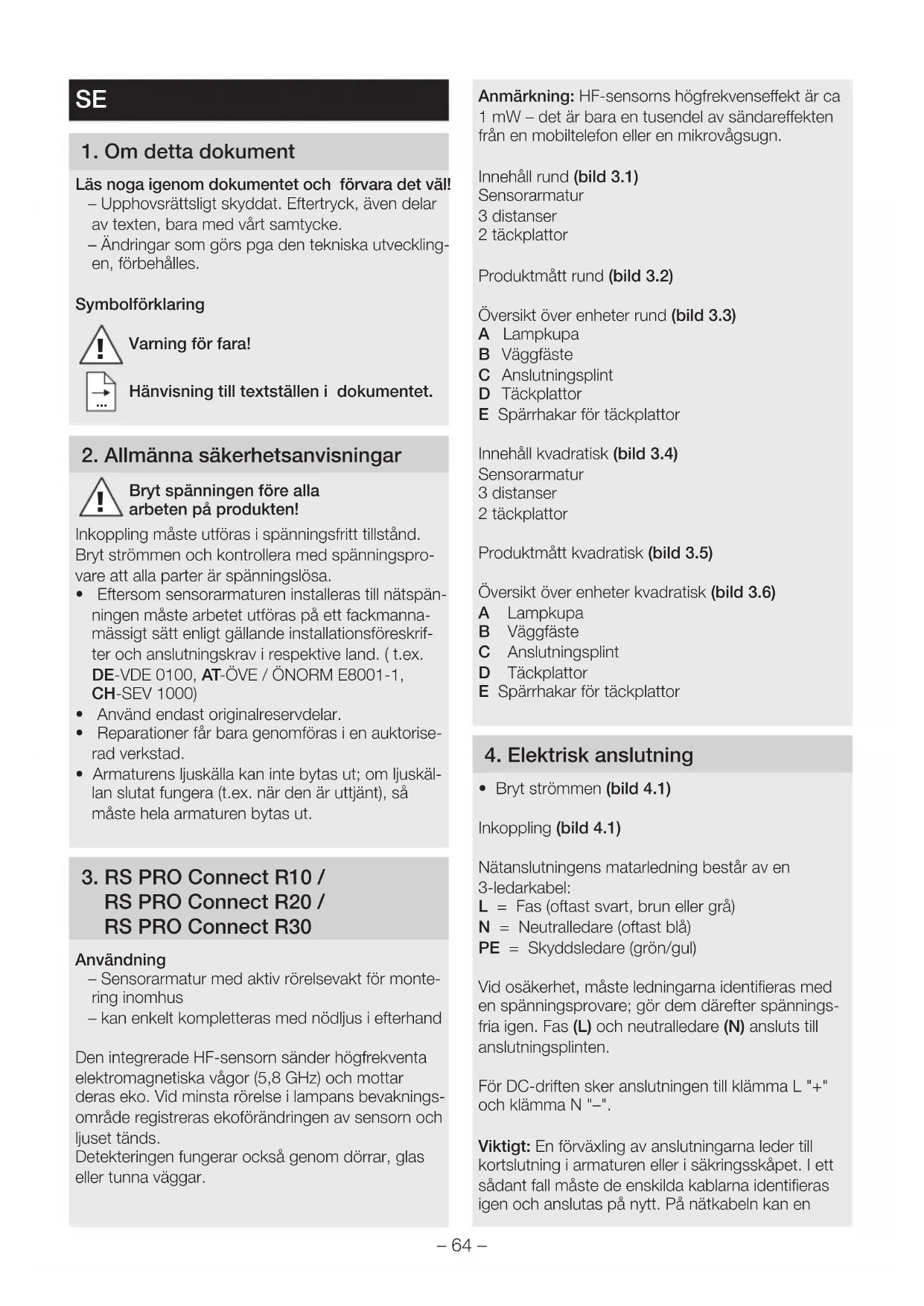

Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utveckling- en, förbehålles. Symbolförklaring

2. Allmänna säkerhetsanvisningar

Bryt spänningen före alla arbeten på produkten! Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningspro- vare att alla parter är spänningslösa.

• Eftersom sensorarmaturen installeras till nätspän- ningen måste arbetet utföras på ett fackmanna- mässigt sätt enligt gällande installationsföreskrif- ter och anslutningskrav i respektive land. ( t.ex. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Använd endast originalreservdelar.

• Reparationer får bara genomföras i en auktorise- rad verkstad.

• Armaturens ljuskälla kan inte bytas ut; om ljuskäl- lan slutat fungera (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Användning – Sensorarmatur med aktiv rörelsevakt för monte- ring inomhus – kan enkelt kompletteras med nödljus i efterhand Den integrerade HF-sensorn sänder högfrekventa elektromagnetiska vågor (5,8 GHz) och mottar deras eko. Vid minsta rörelse i lampans bevaknings- område registreras ekoförändringen av sensorn och ljuset tänds. Detekteringen fungerar också genom dörrar, glas eller tunna väggar. Anmärkning: HF-sensorns högfrekvenseekt är ca 1 mW – det är bara en tusendel av sändareekten från en mobiltelefon eller en mikrovågsugn. Innehåll rund (bild3.1) Sensorarmatur 3 distanser 2 täckplattor Produktmått rund (bild3.2) Översikt över enheter rund (bild3.3) A Lampkupa B Väggfäste C Anslutningsplint D Täckplattor E Spärrhakar för täckplattor Innehåll kvadratisk (bild3.4) Sensorarmatur 3 distanser 2 täckplattor Produktmått kvadratisk (bild3.5) Översikt över enheter kvadratisk (bild 3.6) A Lampkupa B Väggfäste C Anslutningsplint D Täckplattor E Spärrhakar för täckplattor

4. Elektrisk anslutning

• Bryt strömmen (bild4.1) Inkoppling (bild 4.1) Nätanslutningens matarledning består av en 3-ledarkabel: L = Fas (oftast svart, brun eller grå) N = Neutralledare (oftast blå) PE = Skyddsledare (grön/gul) Vid osäkerhet, måste ledningarna identifieras med en spänningsprovare; gör dem därefter spännings- fria igen. Fas (L) och neutralledare (N) ansluts till anslutningsplinten. För DC-driften sker anslutningen till klämma L "+" och klämma N "–". Viktigt: En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda kablarna identifieras igen och anslutas på nytt. På nätkabeln kan en– 65 –

strömställare för till- och frånkoppling installeras (vid användning utan nödljusenhet). Viktigt: Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

• Kontrollera samtliga delar med avseende på skador.

• Är produkten skadad får den inte tas i bruk.

• Armaturen måste monteras vibrationsfritt.

• Välj en lämplig montageplats med hänsyn till räckvidd och rörelsedetektering.

• Lufthålen får inte vara övertäckta efter monteringen. Montageordning

• Lossa låsskruvarna (du behöver inte avlägsna dem helt) och ta bort lampkupan (bild5.1)

• Markera borrhålen (bild5.2)

• Borra hål och sätt i plugg (bild 5.3)

• Utanpåliggande kabel (bild5.4)

• Kabel infällt montage (bild5.5)

• Anslut nätkabeln (bild 5.6)

• Montera lampkupan och fixera med låsskruvar (bild 5.7)

Fabriksinställningar Inställning av räckvidden: 10 m Efterlystid normalljus: 3 min. Efterlystid grundljus: 5 min. Skymningsinställning: 500 lux Grundljus dimnivå: 5% Backlight: ON Sensorfunktionen är aktiverad i fabriksinställningen så att armaturen är driftsberedd direkt. Öppna den tekniska dokumentationen på: www.steinel.de för att ställa in produkten på referensläge. För att programmera armaturen måste Steinel Connect App laddas ner från AppStore. Det krävs en Bluetooth-förberedd smartphone eller surfplatta. Android iOS Inställning av räckvidden Räckvidden kan steglöst ställas in mellan 1 och 10m. Genom montering av bifogade täckplattor kan räckvidden reduceras i fyra riktningar. (bild 6.1) Efterlystid Önskad efterlystid av normalljuset kan ställas in steglöst från 5 sekunder till 60 minuter. Varje registrerad rörelse som sker innan denna tid löpt ut, nollställer efterlystiden. Skymningsinställning Armaturens aktiveringsnivå kan ställas in steglöst mellan 2 och 2000lux. Grundljus Grundljusets ljusnivå kan ställas in mellan 1% och 50%. Grundljusets efterlystid kan ställas in steglöst mellan 10 minuter och 30 minuter eller hela natten. Normalljus Normalljusets ljusnivå kan ställas in mellan 50% och 100%. Backlight (PLUS variant) Inställningen för till- och frånkoppling av backlight kan göras manuellt. Gruppering Det går att använda RS PRO Connect R10/R20/R30 som enskild armatur eller att sammankoppla flera armaturer i grupper via en radiokommunikation. Alla armaturer som är tilldelade en grupp, agerar enligt de i Steinel Connect appen inställda gruppa- rametrarna. Räckvidden kan individuellt ställas in för varje gruppdeltagare. Fade Time Med Fade Time kan dimkurvan ställas in när arma- turen tänds och släcks (1s - 3s).– 66 –GrannfunktionVia Steinel Connect App kan grannfunktionen akti-veras resp. avaktiveras. Härvid tilldelas granngrup-perna aktiv armaturgrupp. Gruppen reagerar på inkopplingssignaler från tilldelad granngrupp och antingen tänds då normalljuset eller grundljuset, beroende på inställning.NärvarodetektorVia Steinel Connect App kan närvarodetektorn aktiveras resp. inaktiveras. Närvarodetektorn bör aktiveras för att öka sensorns känslighet efter tillkopplingen. Då detekteras även mindre rörelser (arm- handrörelser) som säkerställer detektering vid längre stillasittande vistelse i rummet. Därmed undviks att rörelser utanför önskat bevakningsom-råde orsakar oönskade tändningar, men ljuset förblir tänt vid mindre rörelser. För att undvika permanent tillkoppling måste minst en rörelse detekteras var 10:e minut. Om så inte är fallet lämnas det känsliga läget och ljuset släcks efter att efterlystiden har löpt ut. Om armaturen förblir tänd även när du inte vill det, inaktivera då närvarofunktionen.Ljusfördelningskurva (bild6.2)

NödljusenhetEAN 4007841064143

8. Underhåll och skötsel

Produkten är underhållsfri.Armaturens kupa kan rengöras med en fuktig trasa (utan rengöringsmedel) när den är smutsig.Viktigt:Driftsenheten kan inte bytas ut.

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.Kasta inte elapparater i hushållssoporna!Gäller endast EU-länder:Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Härmed försäkrar STEINEL Vertrieb GmbH att den-na typ av radioutrustning RSPROConnectR10/ RSPROConnectR20/ RSPROConnectR30 överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överens-stämmelse finns på följande webbadress: www.steinel.de

11. Tillverkargaranti

Som köpare har du rätt till gällande garantirättig-heter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti- fristen, ger vi 5års garanti på att din STEINEL-Pro-fessional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktions-fel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister. ReklamationOm du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäl-jaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköping, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se Om du har frågor beträande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036-5503300. TILLVERKAR

=84 Medellång livslängd för beräkningen: L70B50 vid 25°C: >60 000timmar. FärgkonsistensSDCM: Startvärde: 3 Grundljus: inställbart från 1-50 % Normalljus: inställbart från 50-100 % HF-teknik: 5,8 GHz (reagerar på minsta rörelse, oberoende av temperaturen) / < 1 mW Bevakningsräckvidd: 1-10 m diameter, steglöst inställbar Bevakningsvinkel: 360° med 160° öppningsvinkel Efterlystid: 5 sek.-60min. Skymningsinställning: 2-2000lux Skyddsklass: IP40 Isolationsklass: II Omgivningstemperatur: -20°C-+40°C Frekvens Bluetooth: 2,4-2,48GHz Sändeekt Bluetooth: 5dBm/3mW Denna produkt har en ljuskälla i energieektklass: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 69 –

R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Fullständig teknisk information finns på www.steinel.de– 70 – Störning Orsak Åtgärd Sensorarmatur utan spänning ■ Säkring har utlöst, inte påkopplad, strömförsörjning avbruten ■ Kortslutning i nätanslutningens matarledning ■ Eventuellt befintlig nätströmbrytare FRÅN ■ Slå till säkringen, byt ut, slå till spänningen, testa med spänningsprovare ■ Kontrollera anslutningarna ■ Slå till nätströmbrytaren Sensorarmaturen tänds inte ■ Felaktig skymningsinställning ■ Nätströmbrytare FRÅN ■ Säkring har utlöst ■ Ställ in på nytt ■ Tillkoppla ■ Slå till säkringen, byt ut, kontrollera evtl. anslutningen Sensorlampan släcks inte ■ Ständig rörelse i bevakningsområdet ■ Kontrollera området Sensorarmaturen tänds utan förnimbar rörelse ■ Sensorarmaturen inte fast monterad ■ Rörelse fanns, men kunde inte detekteras (rörelse bakom en vägg, ett litet objekts rörelse i lampans omedelbara närhet osv.) ■ Fixera kupan ■ Kontrollera området Sensorarmaturen tänds inte trots rörelse ■ Snabba rörelser undertrycks för att minimera feltändningar eller bevak- ningsområdet är för litet inställt ■ Felaktig skymningsinställning ■ Kontrollera området ■ Ställ in på nytt Driftstörning nödljus Störning Orsak Åtgärd Backlight tänds inte ■ Nödljuset laddar batteriet ■ Vänta i upp till 24 h tills batteriet har laddats
