用户手册 RS PRO R30 Basic SC STEINEL

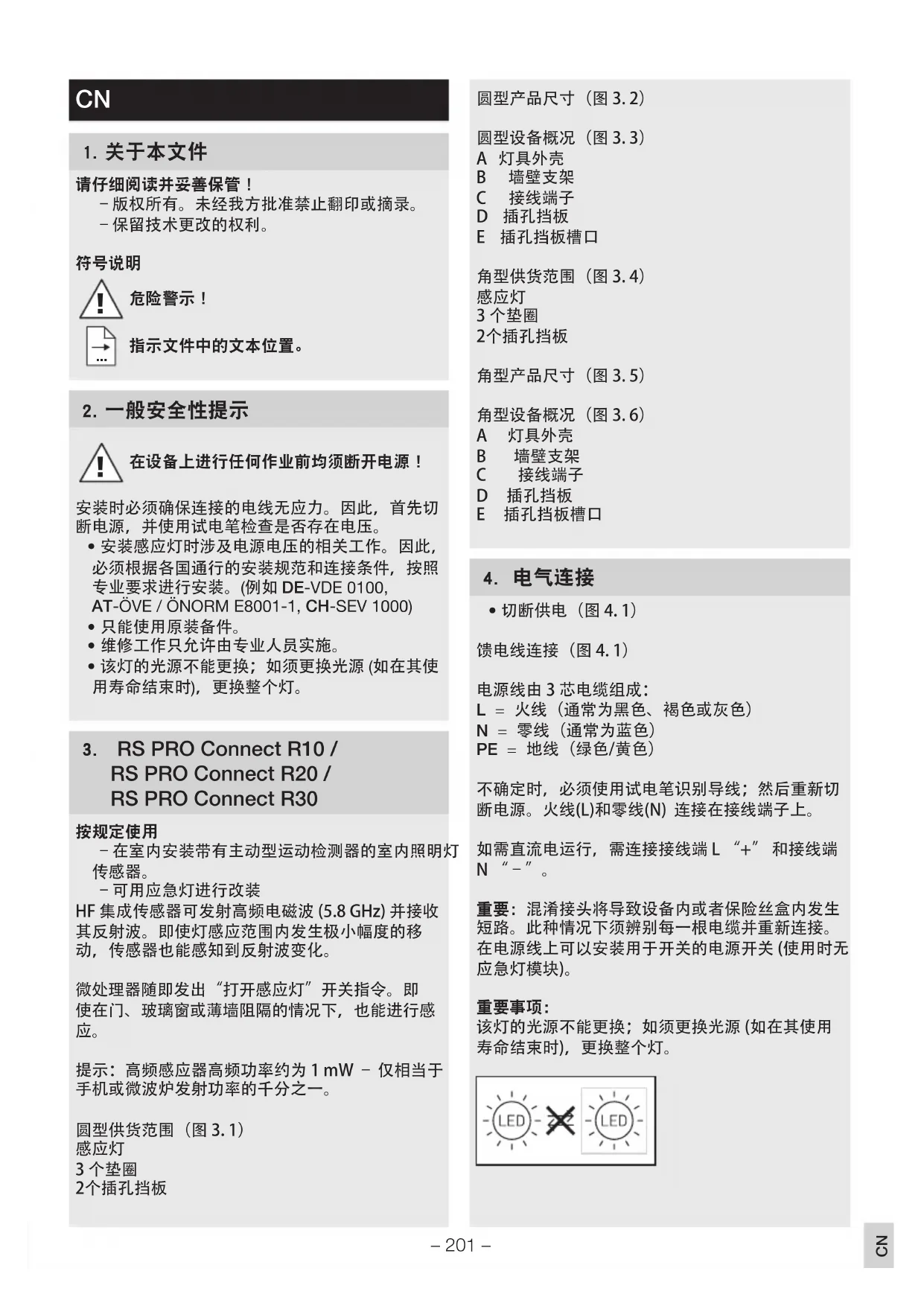

1.关于本文件 请仔细阅读并妥善保管！ –版权所有。未经我方批准禁止翻印或摘录。 –保留技术更改的权利。

指示文件中的文本位置。 2.一般安全性提示

安装时必须确保连接的电线无应力。因此，首先切 断电源，并使用试电笔检查是否存在电压。

• 安装感应灯时涉及电源电压的相关工作。因此， 必须根据各国通行的安装规范和连接条件，按照 专业要求进行安装。(例如DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• 该灯的光源不能更换；如须更换光源(如在其使 用寿命结束时)，更换整个灯。

–在室内安装带有主动型运动检测器的室内照明灯

HF集成传感器可发射高频电磁波(5.8GHz)并接收 其反射波。即使灯感应范围内发生极小幅度的移 动，传感器也能感知到反射波变化。 微处理器随即发出“打开感应灯”开关指令。即 使在门、玻璃窗或薄墙阻隔的情况下，也能进行感

提示：高频感应器高频功率约为1mW–仅相当于 手机或微波炉发射功率的千分之一。 圆型供货范围（图3.1）

3个垫圈 2个插孔挡板 圆型产品尺寸（图3.2） 圆型设备概况（图3.3） A灯具外壳 B墙壁支架 C接线端子 D插孔挡板 E插孔挡板槽口 角型供货范围（图3.4）

3个垫圈 2个插孔挡板 角型产品尺寸（图3.5） 角型设备概况（图3.6） A 灯具外壳 B 墙壁支架 C 接线端子 D插孔挡板 E插孔挡板槽口 4.电气连接

• 切断供电（图4.1） 馈电线连接（图4.1） 电源线由3芯电缆组成： L = 火线（通常为黑色、褐色或灰色） N = 零线（通常为蓝色） PE = 地线（绿色/黄色） 不确定时，必须使用试电笔识别导线；然后重新切 断电源。火线(L)和零线(N)连接在接线端子上。 如需直流电运行，需连接接线端L“+”和接线端 N“–”。 重要：混淆接头将导致设备内或者保险丝盒内发生 短路。此种情况下须辨别每一根电缆并重新连接。 在电源线上可以安装用于开关的电源开关(使用时无

该灯的光源不能更换；如须更换光源(如在其使用 寿命结束时)，更换整个灯。– 202 – 5.安装

• 在考虑有效距离和探测到运动的情况下选择合适

• 松开锁紧螺栓（无需完全移除锁紧螺栓） 并取下灯外壳（图5.1）

有效距离设置： 10 m 时间设置： 3分钟。 底灯时间设置： 5分钟。 亮度设置： 500Lux 底灯微光等级： 5%

出厂设置中已激活传感器功能，因此这盏灯 直接准备就绪。若想将本产品置于参考模式，请登 录www.steinel.de调用技术文件。 配置灯具时必须从AppStore下载SteinelConnect App。需要一个具备蓝牙功能的智能手机或平板

有效距离可在1m和10m之间无级调节。 插入随附的插孔挡板可在四个方向缩短有效距离。

主灯的所需照明时长可在5秒到60分钟之间进行 无级调节。如果在该时间结束前感应到任何移动，

可在2至2000Lux之间进行无级调节。

底灯的亮度可在1%和50%之间无级调节。 夜灯的照明时长可在10分钟和30分钟之间或者整

主灯的亮度可在50%和100%之间无级调节 背光灯（PLUS版本） 可手动确定开关背光灯的设置。

可以将RSPROConnectR10/R20/R30作为单个灯 具进行操控，或是通过无线通信技术将多盏灯具

分配给某一组的所有灯具都根据SteinelConnect App中设置的分组参数运行。可针对所有组成员定

Fade Time 使用Fade Time功能可以设置接通和关闭时的调光 曲线(1-3秒)。

通过SteinelConnectApp可激活或禁用相邻功 能。由此，将相邻组分配到激活的照明组。此组按 照所分配相邻组的接通信号相应地切换到所设置的

通过智能遥控器SteinelConnectApp可激活或解 除存在探测器功能。应激活存在探测器功能，以便 在开启之后使传感器的检测更加灵敏。因此，比如 在进入传感器检测区后（以大的移动幅度）也能检 测到譬如手臂或双手的较小移动。这可以避免在所 需检测范围之外的移动导致的不必要开关接通,但 由于移动较小,指示灯仍保持不变。为避免持续性 接通，必须每十分钟进行至少一次检测。如果不是 这种情况，则退出敏感模式，并且在运行时间结束 后，灯会关闭。若灯无意中持续处于接通状态，则 请您停用存在检测器功能。 光分配曲线（图6.2）– 203 –

8.维护和保养 产品免维护。灯罩脏污时可使用一块湿布（不含清洁剂）进行 重要信息：操作设备无法更换。 9.废弃物处理 电子设备、附件和包装应根据环保要求寻求再次 不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再

10.一致性声明 STEINELVertriebGmbH特此声明，R10/RSPROConnectR20/RSPROConnectR30的无线电设备类型符合指令2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

11.制造商担保 作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷.我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。 如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25AHuaduMansion,No.828-838ZhangyangRoad,200122Shanghai,PRChina.为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页www.steinel.cn如果您对质保或产品有任何疑问，敬请垂询：服务热线+862158204486

年– 204 – 尺寸(长X宽X高)： R10圆型：Ø300x55mm R20圆型：Ø350x55mm R30圆型：Ø420x55mm R20角型：300x300x55mm R30角型：350x350x55mm 电源电压： AC：220-240V，50/60HzDC：186-260V 功率消耗(P

=84 平均额定使用寿命： L70B50在25°C时：>60000小时 SDCM的颜色一致性： 初始值：3 底灯： 可在1-50%之间调整 主灯： 可在50-100%之间调整 高频技术： 5.8GHz（不受温度影响，可以对 最微小的移动作出反应）/<1mW 感应有效距离： 1-10m直径，可无级调整 感应角度： 360°时160°开口角度 时间设置： 5s-60min 亮度设置： 2至2000Lux 保护形式： IP40 防护等级： II 环境温度： -20°C-+40°C 蓝牙频率： 2.4-2.48GHz 蓝牙发射功率： 5dBm/3mW

感应灯无电压 ■ 保险丝已熔断，未接通，断线

■ 电源开关可能已关闭 ■ 接通、更换保险丝；打开电源开 关；使用试电笔检查电线

感应灯无法关闭 ■ 在感应范围内持续运行 ■ 检查范围

■ 传感器灯未稳定安装 ■ 存在运动物体，但感应器未发现 (如墙后的移动，靠近灯的小物体的

■ 为将干扰降低到最低限度而抑制了 快速运动或者探测范围设置得太小
