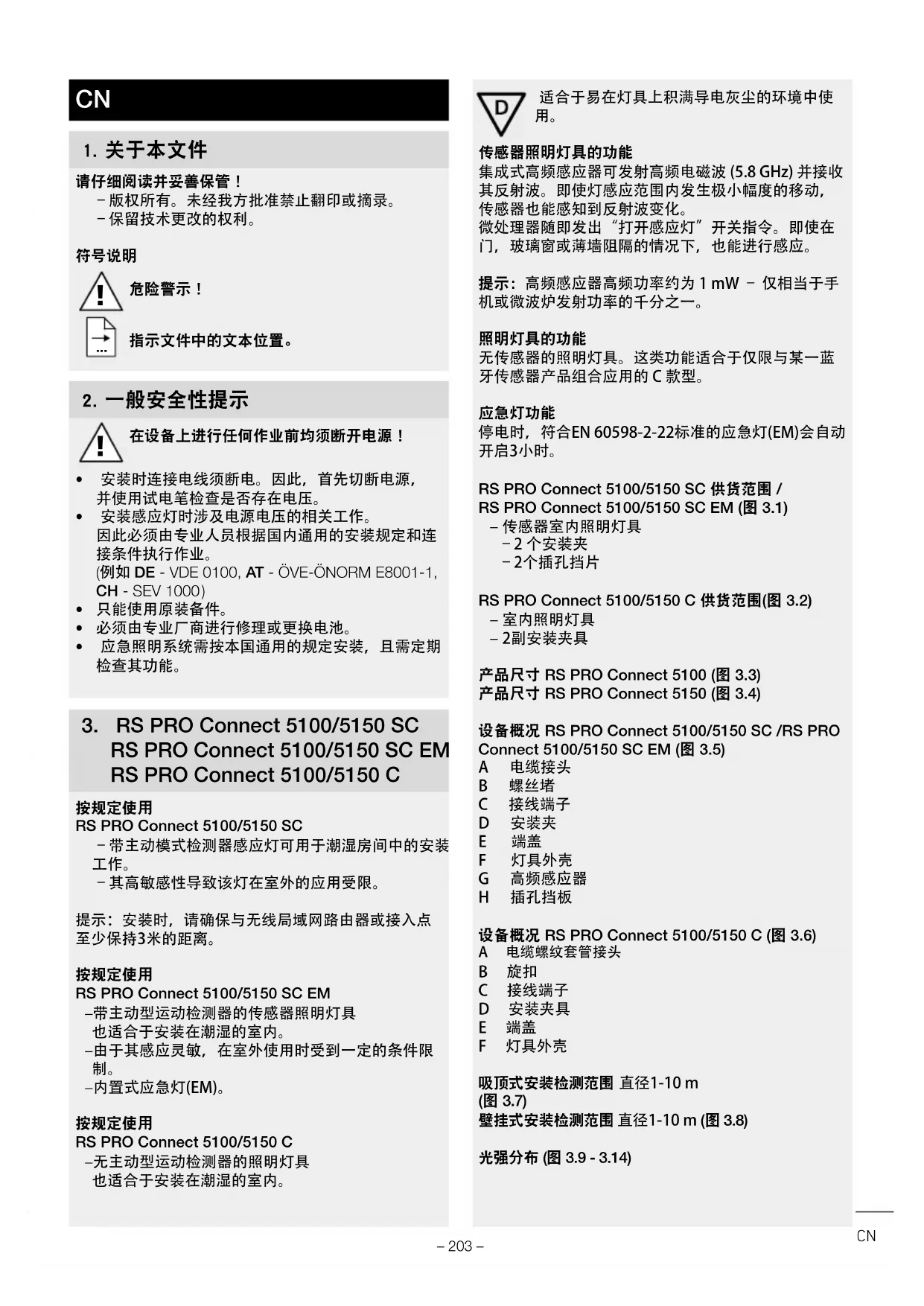

用户手册 RS PRO 5150 SC STEINEL

• 版权所有。未经我方批准禁止翻印或摘录
• 保留技术更改的权利。

符号说明

危险警示！

指示文件中的文本位置。

2. 一般安全性提示

在设备上进行任何作业前均须断开电源！

安装时连接电线须断电。因此，首先切断电源，并使用试电笔检查是否存在电压
安装感应灯时涉及电源电压的相关工作。因此必须由专业人员根据国内通用的安装规定和连接条件执行作业

（例如DE-VDE0100，AT-OVE-ONORME8001-1,CH-SEV1000)

• 只能使用原装备件。
• 必须由专业厂商进行修理或更换电池。
• 应急照明系统需按本国通用的规定安装，且需定期检查其功能。

3. RS PRO Connect 5100/5150 SC RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C

按规定使用

RS PRO Connect 5100/5150 SC

• 带主动模式检测器感应灯可用于潮湿房间中的安装工作。
• 其高敏感性导致该灯在室外的应用受限。

提示：安装时，请确保与无线局域网路由器或接入点至少保持3米的距离。

按规定使用

RS PRO Connect 5100/5150 SC EM

• 带主动型运动检测器的传感器照明灯具也适合于安装在潮湿的室内。
  -由于其感应灵敏，在室外使用时受到一定的条件限制。
  -内置式应急灯(EM)。

按规定使用

RS PRO Connect 5100/5150 C

-无主动型运动检测器的照明灯具也适合于安装在潮湿的室内。

适合于易在灯具上积满导电灰尘的环境中使用。

传感器照明灯具的功能

集成式高频感应器可发射高频电磁波(5.8GHz)并接收其反射波。即使灯感应范围内发生极小幅度的移动，传感器也能感知到反射波变化。

微处理器随即发出“打开感应灯”开关指令。即使在门，玻璃窗或薄墙阻隔的情况下，也能进行感应

提示：高频感应器高频功率约为 1mW - 仅相当于手机或微波炉发射功率的千分之一。

照明灯具的功能

无传感器的照明灯具。这类功能适合于仅限与某一蓝牙传感器产品组合应用的C款型。

应急灯功能

停电时，符合EN60598-2-22标准的应急灯(EM)会自动开启3小时。

RS PRO Connect 5100/5150 SC 供货范围 /

RS PRO Connect 5100/5150 SC EM (图3.1)

• 传感器室内照明灯具

-2个安装夹
-2个插孔挡片

RS PRO Connect 5100/5150 C 供货范围(图3.2)

-室内照明灯具
-2副安装夹具

产品尺寸RS PRO Connect 5100(图3.3)

产品尺寸RS PRO Connect 5150（图3.4）

A 电缆接头
B 螺丝堵
C 接线端子
D 安装夹
E 端盖
F 灯具外壳
G 高频感应器
H 插孔挡板

设备概况RS PRO Connect 5100/5150 C(图3.6)

A 电缆螺纹套管接头
B 旋扣
C 接线端子
D 安装夹具
E 端盖
F 灯具外壳

吸顶式安装检测范围 直径1-10m

(图3.7)

不确定时，必须使用试电笔鉴定电缆，然后重新切断电源。相位(L)，中性导体(N)和保护导线(E)连接在插接端子上。

重要：

混淆接头将导致设备内或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

在电源线上可以安装用于开关的电源开关。

提示：此灯具的光源不能更换。如要更换光源（如在其使用寿命结束时），则须更换整套灯具。

5. 安装

• 检查所有构件是否受损。
• 损坏时禁止使用产品。
• 安装传感器灯时必须注意将其无振动地固定
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。

提示：壁式安装时必须水平安装灯具。

安装步骤

• 切断供电（图4.1）
• 标记钻孔（图5.1）
• 钻孔和放入膨胀螺栓（图5.2）
• 拧上安装夹（图5.3）
• 装上灯具外壳（图5.4）
• 咔嚓一声确认已啮合

• 打开电缆接头和螺丝堵（图5.5）

• 穿过电缆接头和螺丝堵引入连接电缆，并将其连接到插接端子上（图5.6）
  ·关上电缆接头和螺丝堵（图5.7）
  ·启动供电（图5.7）

6.功能

出厂设置（交付状态）

-有效距离设置： 最大
-主灯时间设置： 10秒
-底灯时间设置： 1分钟
-亮度设置： 2000 Lux
-底灯微光等级： 50%

如需将产品设为参考模式，请登录www.steinel.de查阅技术资料。

配置灯具时，必须从AppStore上下载Steinel Connect App应用程序。需要一部具备蓝牙功能的智能手机或平板电脑。

Android iOS

如果不使用 App 配置灯具，灯具将作为独立的传感器灯以设定的出厂设置运行。

直流运行模式

在直流运行模式下，会将光效率设为 100%

启动/断电

当电源中断时，将存储灯具的设置以及当前的工作状态。重新供电时将恢复设置以及之前的工作状态。

有效距离设置

有效距离可在 1m 和 10m 之间无级调节。插入随附的插孔挡板可在四个方向缩短有效距离。

• 打开螺丝堵（图6.1）
• 将端盖拉下约 7 ~cm 。不必松开电缆接头。(图6.2)
• 装上插孔挡板（图6.3）
• 向后推端盖并关上螺丝堵（图6.4）

有效距离设置示例（图6.5）

此功能适合于仅限与某一蓝牙传感器产品组合应用的C款型。

时间设置

所需照明时长可在5秒至60分钟之间进行无级调节。如果在该设定的时间结束前感应到任何运动，时钟均会重启。

此功能适合于仅限与某一蓝牙传感器产品组合应用的C款型。

底灯

底灯亮度可在 10% 和 50% 之间进行调节。

底灯时长可在10分钟至30分钟之间或整夜进行无级调节。

主灯

主灯亮度可在 50% 和 100% 之间进行调节。

亮度调节

灯具所需的响应阈值可在2至2000Lux之间进行无级调节。

此功能适合于仅限与某一蓝牙传感器产品组合应用的C款型。

分组

RS PRO 5100/5150 SC / RS PRO 5100/5150 S C E M / RS PRO 5100/5150 C可作为单灯使用，也可通过无线电传输，使多组灯共同运转。

必须在SteinelConnectApp内确定每个组中的组主机。一个组中所有灯具依照组主机的配置进行动作。可针对所有组成员定制调节有效距离

由于需要定期检查电池，因此RS PRO 5100/5150 SC EM只能作为灯组主灯。在自测阶段，传感器处于关闭状态。这意味着在此期间，灯具无法检测到任何移动。

此功能适合于仅限与某一蓝牙传感器产品组合应用的C款型。

Fade Time

使用Fade Time参数可以设置开启和关闭时的调光曲线（1-3秒）。

相邻功能

通过SteinelConnectApp可激活或禁用相邻功能由此，将相邻组分配到激活的照明组。此组按照所分配相邻组的接通信号相应地切换到所设置的主光或基本光。

应急照明灯（EM）

“状态指示器应急照明灯（EM）可通过传感照明灯上的两色状态指示一LED灯显示。

• 状态指示—LED间歇性呈绿色：

电池蓄能

• 状态指示—LED持续呈绿色：

无故障/正常状态

• 状态指示—LED持续闪烁红色：

电池故障/电池电量不足

• 状态指示—LED间歇性闪烁红色：

灯具未连接或故障

-状态指示一LED不亮：

电源电压或应急灯照明设备故障

7. 维护和保养

维护

进行维护和检查时，在安装现场必须遵守应急照明灯的相关条例和规定。必须定期检查应急照明设备及应急照明灯。

调试

调试员：

调试日期：

自测（EM）

• 传感灯，状态指示一LED灯以及电池的自测每8天自动进行一次。

• 通过每年四次的模拟断电进行电池自测，检查电池容量。

在测试过程中，带有主光源和传感器功能的传感灯的一般功能仍然存在。

该自检并不能取代针对特定国家的应急照明功能测试。

通过用户（EM）检查

• 每月必须对LED—状态指示灯以及感应灯进行目测检查，以保证其功能正常。

电池更换（EM）

如果应急照明模块的LED状态指示灯持续闪烁红色，则必须更换电池。

• 由制造商负责更换电池。客户服务：

上海市浦东新区张杨路828-838号

华都大厦25A室

邮编：200122i

电话：[phone]

• 提前联系制造商，保证有合适的备用灯可选

两种选择：

• 给STEINEL加工的感应灯更换新电池（服务费）

-更换新的感应灯（优惠价）

• 将拆下的感应灯寄回。

电池充电（EM）

初次调试后(包括更换电池或纠正故障)，应急照明设备会自动充电。

共包括三个循环。一个循环包括24小时的电池充电过程和紧急模式下的感应灯完全放电过程

在循环期间，不对电池容量进行测量。

不会在正常的电池放电过程或电池容量自测阶段后进行电池充电。

清洁

可用湿布（无清洁剂）清洁传感器灯。

重要事项：本设备无法更换

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9.一致性声明

STEINEL Vertrieb GmbH 特此声明，RS PRO Connect 5100 LED/RS PRO Connect 5100 LED EM 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

10. 产品责任

安装应急灯后，必须满足EN60598-1条例中安全相关要求。使用应急照明设备的用户有责任遵守此条例

如果不遵守该条例，制造商将不承担任何责任。

对于不经STEINEL允许，非正确使用而引起的直接、间接或偶然的损坏，STEINEL概不负责。对于不经STEINEL允许，非正确使用而引起的第三方的索赔，STEINEL概不负责。不得以任何方式打开或改装应急照明设备。应急灯组装只能使用原厂备件或由STEINEL负责更换。

如果应急照明设备出现损坏，则无法保障安全操作。这种情况下，禁止使用该传感灯。如有适当理由或处于技术进步的原因，STEINEL保留在不作提前告知的情况下，自行对目录或操作说明中的图像、重量、测量表或其他此类信息进行修改的权利。

11. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料，生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔

如需提出产品索赔，则请您将完整的原始购买凭证(必须包含购买日期和产品名称的说明)自费邮寄给您的经销商或直接邮寄给我们：Rm.25AHuaduMansion, No.828-838ZhangyangRoad,200122Shanghai, PRChina。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。

质保索赔的相关信息请参见我们网站的主页

www.steinel.cn

如果您对质保或产品有任何疑问，敬请垂询：

服务热线 [phone]。

5年厂商质保

12.技术数据

	RS PRO 5100/5150 SC RS PRO 5100/5150 SC EM RS PRO 5100/5150 C
尺寸(高×长×宽)	RS PRO 5100: 58×1370×87 mmRS PRO 5150: 58×1500×87 mm
电源电压 220-240 V / 50/60 Hz
功率消耗(Pon) RS PRO	5100: 31 W / 4250 lm / 137 lm/WRS PRO 5150: 42 W / 5900 lm / 140 lm/W
色温 4,000 K (中性白)
显色指数 R	a=82
SDCM的颜色一致性 初始值: 3
功率系数 0.93
电源电流 RS PRO 5100: 142mARS PRO 5150: 194mA
平均额定使用寿命	L70B50在25°C时: 60,000小时
光强分布	RS PRO 5100 SCRS PRO 5150 SC	RS PRO 5100 SC EMRS PRO 5150 SC EM	RS PRO 5100 CRS PRO 5150 C
高频技术 5.8 GHz(不受温度影响,可以对最微小的移动作出反应)			-
感应角度	360°, 160°开口角度,如有必要可穿过玻璃。木材或轻质墙面		-
安装高度	最大3.5m		-
有效距离	Ø1-10m		-
最大覆盖面积	约50㎡
底灯	10-50%		-
主灯	50-100%		-
时间设置	5秒-60分钟+安装模式		-
亮度设置	2-1000 Lux + 示教模式		-
环境温度	-20°C至+40°C
保护形式	IP 65
防护等级	II
材质	PC IK07
网络待机(Pnet)	0.40 W
传感器待机(Psb)	0.40 W
通道接线 最大 16A
蓝牙频率 2.4-2.48 GHz			-
蓝牙发射功率 5 dBm/3 mW			-
电池式应急灯	-	磷酸铁锂(LFP)	-
工作电压	-	3.2 V	-
应急照明灯的光效率	-	4 W/687 lm	-
应急照明灯照明时间	-	3 h¹	-
能效等级	本产品所含光源的能效等级为“C”。

仅在使用附带电池时，才能保证电池最大容量。

13. 运行故障

故障 原因 补救办法

感应灯无电压■保险丝已熔断,未接通,断线电源线短路可能电源开关已经关闭	■接通、更换保险丝;打开使用试电笔检查电线检查接头打开电源开关
感应灯无法打开■亮度设置选择错误电源开关关闭保险丝已熔断	■重新设置接通接通、更换保险丝;必要时检查接头
感应灯无法关闭■感应范围内出现持续移动	■检查范围
未检测到移动,但感应灯打开■传感器灯没有经过无震荡安装存在运动,但观察者未识别(墙后运动,相邻灯具中的小物体运动等等)	■灯壳牢固安装检查范围
发生移动,但感应灯无法打开■为减少干扰而禁止检测快速移动,或设置的感应范围过小混淆电源线(零线和火线)	■检查范围■检查零线和火线接头以及相位检查
状态指示一LED持续闪烁红色■电量不足(容量不足或电池引线中断)	■等待电池充电(故障排除后,警报立即复位)
状态指示一LED间歇闪烁红色(仅在下一次自检后显示)■传感灯未通电传感灯故障	■传感灯通电■传感灯更换
尽管接通电源,状态显示一LED灯仍未亮(超过5分钟)■紧急照明设备故障	■检查电源电压并在必要时打开■更换紧急照明设备
应急灯一LED灯熄灭■无电源电压电源电压已中断至少4小时应急照明灯故障	■检查电源电压并在必要时打开■传感灯更换
