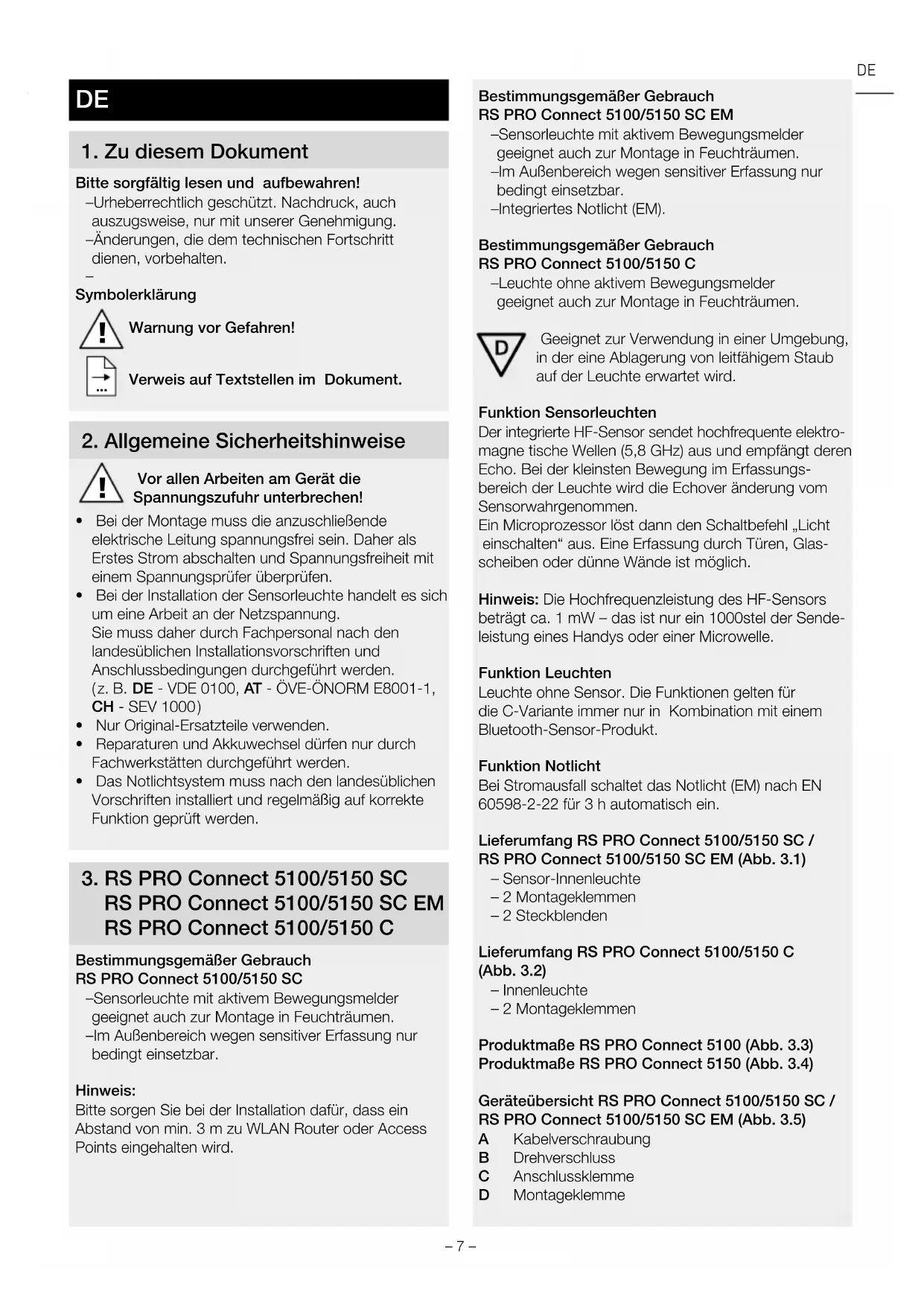

BEDIENUNGSANLEITUNG RS PRO 5150 SC STEINEL

DE 6 Textteil beachten!

SE 42 Folj den skriftiga montageinstruktionen.

1. Zu diesen Dokument

Bitte sorgfältig lessen und aufbewahren!

-Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
-Änderungen, die dem technischen Fortschnitt dienen, vorbehalten.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Montage muss die anzuschliebende elektrische Leitung spannungsfrei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher durch Fachpersonal nach den landesüblichen Installationsvorschriften und Anschlussbedingungen durchgeführt werden. (z. B. DE - VDE 0100, AT - ÖVE-ÖNORM E8001-1, CH - SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen und Akkuwechsel dürfen nur durch Fachwerkstätten durchgeführt werden.
• Das Notlichtsystem muss nach den landesüblichen Vorschriften installiert und regelmäßig auf korrekte Funktion geprüft werden.

3. RS PRO Connect 5100/5150 SC RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C

Bestimmungsgemäßer Gebrauch RS PRO Connect 5100/5150 SC

-Sensorleuche mit aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen.
-Im Außenbereich wegen sensitiver Erfassung nur bedingt einsetzbar.

Hinweis:

Bitte sorgen Sie bei der Installation davon, dass ein Abstand von min. 3 m zu WLAN Router oder Access Points eingehalten wird.

Bestimmungsgemäßer Gebrauch

RS PRO Connect 5100/5150 SC EM

-Sensorleuchte mit aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen.
-Im AuBenbereich wegen sensitiver Erfassung nur bedingt einsetzbar.
-Integriertes Notlicht (EM).

Bestimmungsgemäßer Gebrauch

RS PRO Connect 5100/5150 C

-Leuchte ohne aktivem Bewegungsmelder geeignet auch zur Montage in Feuchträumen.

Geeignet zur Verwendung in einer Umgebung, in der eine Ablagerung von leitfähigem Staub auf der Leucht erwartet wird.

Funktion Sensorleuchten

Der integrierte HF-Sensor sendet hochfrequente elektronomagne tische Wellen (5,8 GHz) aus und empfangt deren Echo. Bei der kleinsten Bewegung im Erfassungsbereich der Leuchte wird die Echover Änderung vom Sensorwahrgenommen.

Ein Microprozessor lost dann den Schaltbefehl „Lichte einschalten" aus. Eine Erfassung durch Türen, Glas-scheiben oder)dunne Wände ist möglich.

Hinweis: Die Hochfrequenzleistung des HF-Sensors beträgt ca. 1 mW - das ist nur ein 1000stel der Sendel-leistung eines Handys oder einer Microwelle.

Funktion Leuchten

Leuchte ohne Sensor. Die Funktionen gelten für die C-Variante immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Funktion Notlicht

Bei Stromausfall schaltet das Notlicht (EM) nach EN 60598-2-22 für 3 h automatisch ein.

Lieferumfang RS PRO Connect 5100/5150 SC / RS PRO Connect 5100/5150 SC EM (Abb.3.1)

• Sensor-Innenleuchte
  -2 Montageklemmen
  -2 Steckblenden

Lieferumfang RS PRO Connect 5100/5150 C (Abb.3.2)

-Innenleuchte
-2 Montageklemmen

Produktmaße RS PRO Connect 5100 (Abb. 3.3)

Produktmaße RS PRO Connect 5150 (Abb.3.4)

Geräteübersicht RS PRO Connect 5100/5150 SC / RS PRO Connect 5100/5150 SC EM (Abb. 3.5)

A Kabelverschraubung
B Drehverschluss
C Anschlussklemme
D Montageklemme

E Endkappen
F Leuchtengehause
G HF-Sensor
H Steckblende

Geräteübersicht RS PRO Connect 5100/5150 C (Abb.3.6)

A Kabelverschraubung
B Drehverschluss
C Anschlussklemme
D Montageklemme
E Endkappen
F Leuchtengehause

Erfassungsbereiche Deckemontage 1 - 10m (Abb.3.7)

Erfassungsbereich Wandmontage 1-10 m (Abb. 3.8)

Lichtstärkeverteilung (Abb. 3.9 - 3.14)

4. Elektrischer Anschluss

Schaltplan (Abb. 4.1)

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

E = Schutzleiter(grün/gelb)

Im Zweifel müssen Sie die Kabel mit einem Spannungsprufer identifizieren; anschließend wieder spannungsfrei schalten. Phase (L), Neutraleiter (N) und Schutzleiter (E) werden an der Steckklemme angeschlossen.

Wichtig:

Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrrem Sicherungskosten später zum Kurzschluss. In dieserm Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden.

In die Netzzuleitung kann selbstverständlich ein Netzschalter zum Ein- und Ausschalten installiert sein.

Hinweis: Die Lichtquelle dieser Leuchte ist nicht ersetzbar. Falls die Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die komplette Leuchte zu ersetzen.

5. Montage

• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb fühmen.
• Bei der Montage der Sensorleuche ist darauf zu achten, dass sie erschüttungsfrei befestigt wird.
• Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Hinweis: Bei einer Wandmontage muss die Leuchte waagerecht angebracht werden.

Montageschritte

• Stromversorgung abschalten (Abb. 4.1)
  Bohrlocher anzeichnen (Abb. 5.1)
• Löcher bohren und Dübel einsetzen (Abb. 5.2)
  Montageklemmen anschrauben (Abb. 5.3)
  Leuchtengehäuse aufsetzen (Abb. 5.4)
• Ein Klichen bestätigt das erfolgte Einrasten
  Kabelverschraubung und Drehverschluss öffnen (Abb. 5.5)
• Anschlusskabel durch Kabelverschraubung und Drehverschluss führen und an Steckklemme anschließen (Abb. 5.6)
• Kabelverschraubung und Drehverschluss schreiben (Abb. 5.7)
• Stromversorgung einschalten (Abb. 5.7)

6. Funktion

Werkseinstellungen (Auslieferungszustand)

-Reichweiteneinstellung: max.
-Zeiteinstellung Hauptlicht: 10 sek.
-Zeiteinstellung Grundlicht: 1 min.
-Dämmerungseinstellung: 2000 Lux
-Grundlicht Dimmlevel: 50%

Um das Produkt in den Referenzmodus zu versetzen, ist die technische Dokumentation unter: www.steinel.de aufzurufen.

Für die Konfiguration der Leuchte muss die Steinel Connect App aus Ihr AppStore heruntergeladen werden. Es ist ein Bluetooth-fähriges Smartphone oder Tablet erforderlich.

Android iOS

Wird die Leuchte nicht mit der App konfiguriert, arbeitet diese als eigenständige Sensorleuchte mit den vorgegebenen Werkseinstellungen.

DC-Betrieb

Im Betrieb mit Gleichspannung wird die Lichtleistung auf 100% gesetzt.

Beim Trennen der Netzspannung werden die Einstellungen sowie der aktuelle Betriebszustand der Leuchte gespeichert. Liegt die Netzspannung wieder an, werden diese wiederhergestellt.

Reichweiteneinstellung

Die Reichweite kann stufenlos zwischen 1 und 10m eingestellt werden. Durch Einstecken der beiliegenden Steckblenden kann die Reichweite in vier Richtungen verringgert werden.

Drehverschluss öffnen (Abb. 6.1)
- Endkappe ca. 7 cm abziehen. Kabelverschraubung muss nicht gelöst werden. (Abb. 6.2)
- Steckblenden einsetzen (Abb. 6.3)
Endkappe zurückschieben und Drehverschluss schlieben (Abb. 6.4)

Beispiele für die Reichweiteneinstellung (Abb. 6.5)

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Zeiteinstellung

Die gewünschte Leuchtdauer kann stufenlos von fünf Sekunden bis 60 Minuten eingestellt werden. Durch jeder erfasste Bewegung vor Ablauf dieser Zeit, wird die Zeituhr erneut gestartet.

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Grundlicht

Die Helligkeit des Grundlichts kann zwischen 10% und 50% eingestellt werden.

Die Dauer des Grundlichts kann stufenlos zwischen 10 Minuten und 30 Minuten oder dieGPCe nach eingestellt werden.

Hauptlicht

Die Helligkeit des Hauptlichts kann zwischen 50% und 100% eingestellt werden.

Dämmerungseinstellung

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von 2 bis 2000 Lux einstellt werden.

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Gruppierung

Es gibt die Möglichkeit, die RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM / RS PRO 5100/5150 C als Einzelleuche zu betreiben oder mehrere Leuchten über eine Funkkommunikation in Gruppen zusammenzuschalten.

In jeder Gruppe muss in der Steinel Connect App ein Gruppenmaster festgelegt werden. Alle Leuchten in einer Gruppe agieren bzw. analog der Konfiguration des Gruppenmaster. Die Reichweite kann für alle Gruppenteilnehmer individuell eingestellt werden.

Die RS PRO 5100/5150 SC EM ist auf Grund der zyklichen Akkuüberprüfungen nur bedingt als Gruppenmaster geeignet. Wahrend der Selftestphasein ist der Sensor deaktiviert. Somit kann die Leuche in thisem Zeitraum keine Bewegung erkennen.

These Funktion gilt für die C-Varianten immer nur in Kombination mit einem Bluetooth-Sensor-Produkt.

Fade Time

Mit der Fade Time lásst sich die Dimmkurve beim Einund Ausschalten einstellen (1s - 3s).

Nachbarfungtion

Über die Steinel Connect App kann die Nachbarfunktion aktiviert bzw. deaktiviert werden. Dabei werden die Nachbargruppen der ausgewählten Leuchtengruppe zugeordnet. Die Gruppe hört auf Einschalsignale der zugeordneten Nachbargruppe und schaltet entsprechend der Einstellungen in das Hauptlicht oder in das Grundlicht.

Notlicht (EM)

Die „Statusanzeige Notlicht (EM)" wird mittels einer zweifarbigen Status-LED an der Sensorleuche angezeigt.

-Status-LED intermittierend grün:

Akku-Regenerierung

-Status-LED permanent grün:

Keine Störung / Normalzustand

-Status-LED permanent rot blinkend:

Akkus fehlerhaft / Akku-Ladung nicht mehr ausreichend

-Status-LED intermittierend rot blinkend:

Leuchte nicht angeschlossen oder defekt

-Status-LED dunkel:

Netzspannung oder Notlichtbetriebsgerät defekt

7. Wartung und Pflege

Wartung

Für Unterhalt und Kontrolle sind die Vorschriften und Normen für das Notlicht am Montageort zu beachten. Die Notlichter und die Notlichtbetriebsgeräte müssen regelmäßig kontrolliert werden.

Inbetriebnahme

Inbetriebnahme durch:

Datum Inbetriebnahme:

Selbsttests ,(EM)"

Die Selftests der Sensorleuche, der Status-LEDs und der Akkus erfolgt automatisch ca. alle 8 Tage.
-Der Selftest der Akkukapazität durch die Simulation eines Netzausfalls erfolgt viermal jährlich.

Die generelle Funktion der Sensorleuchte mit Hauptlicht und Sensorfunktion bleibt während des Tests bestehen.

Der Selftest ersetzt nicht die landesspezifisch vorgeschriebene Funktionsprüfung der Notlichtbeleuchtung.

Kontrollen durch den Anwender „(EM)“

• Monatliche visuelle Kontrollen der LED-Statusanzeige sowie der Sensorleuchte auf korrekte Funktion sind durchzuführen.

Akkuwechsel ,(EM)"

Wenn die Status-LED des Notlichtmodulus permanent rot blinkt, müssen die Akkus ausgetauscht werden.
- Akkuwechsel vom Hersteller durchführten halten. Kundenservice:

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

email: [e-mail]

• Kontaktaufnahme mit dem Hersteller im Vorfeld, um sicherzugehen, dass die entsprechende

Austauschleuchte zur Verfügung stehen.

ZweiMoglichkeiten:

-Austausch gegen eine von STEINEL überarbeitete Sensorleuchte mit neuen Akkus (Servicepauschale).
-Austausch gegen eine neue Sensorleuche (vergünstigter Einkaufspreis).
- Im Anschluss die demontierte Sensorleuchte zurückschemicken.

Akku-Regenerierung „(EM)“

Nach der Erstinbetriebnahme (auch Akkuwechsel oder Behebung eines Fehlers) regeneriert das Notlichtbetriebsgerät die Akkus automatisch.

Es werden drei Zyklen durchgeführt. Ein Zyklus besteht aus einer 24-stündige Akkuladung und einer vollständigen Entladung über die Sensorleuchte im Notbetrieb.

Während der Zyklen werden keine Akkukapazitätsmessungen durchgeführt.

Das Akku-Regenerierungsverfahren wird weder nach einer normalen Akkuentladung, noch nach einem Selftest der Akkukapazität durchgeführt.

Reinigung

Die Sensorleuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur fur EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Konformitätserklarung

Hiermit erklart die STEINEL Vertrieb GmbH, dass der Funkanlage typ RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Produkttaftung

Die Anforderungen der Norm EN60598-1 betreffend der Sicherheit müssen nach der Installation der Notlichtleuche erfüllt werden. Die Verantwortung dieser Normerfüllung liegt beim Anwender des Notlichtbetriebsgeräts.

Bei Nichtbeachtung dieser Norm wird vom Hersteller jeder Haftung abgelehtn.

STEINEL übernimmt keine Haftung für unmittelbare, mittelbare oder beiläufige Schäden, die nicht durch STEINEL ausdrücklich zugelassenen, ordnungsgemäßen Gebrauch entstehen. STEINEL haftet auch nicht für Schadenansprüche Dritter, die nicht aus dem vom STEINEL ausdrücklich zugelassenen, ordnungsgemäßen Gebrauch erhoben werden. Die Notlichtbetriebsgeräte)dürfen nicht geöffnet oder in irgendener Weise modifiziert werden. Die Komponenten der Notleuchten)dürfen nur durch Originalersatzteile und von STEINEL selbst ersetzt werden.

Weist das Notlichtbetriebsgerät Schäden auf, die vermuten setzen, dass ein gefahrloser Betrieb nicht möglich ist, so dürfen die Sensorleuchten nicht in Betrieb genommen werden. STEINEL besteht sich das Recht vor, Abbildungen, Gewichtete, Maßtabellen oder

sonstige derartigen Angaben im Katalog oder in der Bedienungsanleitung ohne vorhergehende Notiz zuändern, wenn sich dies als zweckmäßig erweist oder durch den technischen Fortschnitt gedingt ist.

11. Herstellergarantie

Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufs in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Herstellergarantie der STEINEL Vertrieb GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als KundeGREne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mangel (nach unserer Wahl: Reparatur oder Austausch mangelhaffer Teile ggf.Austausch durch ein Nachfolgemodell oder Erstellung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder Herstellungsfehler berufen.

Die Garantiezeit für

• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnnt mit dem Kaufdatum des Produktes.

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichem Verschleib zureckzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mangel auf die Verwendung von Zube-hör-, Ergänzungs- oder Ersatzteilen zurückzuführn sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,
• bei Transportschäden oder -verlusten.

These Herstellergarantie lasst ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sãmtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationen Warenkauf (CISG).

Geltendmachung

Wenn Sie Ihr Produkt reklamieren wollen, senden Sie esitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, an ihren Handler oder direkt an uns, die STEINEL Vertrieb GmbH -Reklamationsabteilung-,Dieselstraße 80-84, 33442 Herzebrock-Clarholz.

Wir empfehlen Ihnen davon, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im Rahmen der Rücksendsung übernehmen wir keine Haftung.

12. Technische Daten

	RS PRO 5100/5150 SC RS PRO 5100/5150 SC EM RS PRO 5100/5150 C
Abmessungen(H × L × B)	RS PRO 5100: 58 × 1370 × 87 mmRS PRO 5150: 58 × 1500 × 87 mm
Netzspannung 220-240	V / 50/60 Hz
Leistungsaufnahme (Pon)	RS PRO 5100: 31 W / 4250 lm / 137 lm/RS PRO 5150: 42 W / 5900 lm / 140 lm/W
Farbtemperatur 4,000 K(neutralweiB)
Farbwiedergabeindex R	a = 82
Farbkonsistenz SDCM Anfangswert: 3
Leistungsfaktor 0,94
Netzstrom RS PRO 5100: 142mA	RS PRO 5150: 194mA
Mittlere Bemessungs-lebensdauer	L70B50 bei 25 °C: 60.000 Std.
Lichtstärkeverteilung	RS PRO 5100 SCRS PRO 5150 SC	RS PRO 5100 SC EMRS PRO 5150 SC EM	RS PRO 5100 CRS PRO 5150 C
HF-Technik	5,8 GHz (reagiert temperaturunabhängig aufkleinstebbewegungen)		-
Erfassungswinkel	360°, mit 160° Öffnungswinkel (ggf. durch Glas, Holz oder Leichtbauwände)		-
Montagehöhe	max. 3,5 m		-
Reichweite	Ø 1-10 m		-
max. Flächenabdeckung	ca. 50 m2
Grundlicht	10-50 %		-
Hauptlicht	50-100 %		-
Zeiteinstellung	5 sek. - 60 min. + Install-Modus		-
Dämmerungseinstellung	2-2.000 Lux + Teach-in-Modus		-
Umgebungstemperatur	-20 °C bis +40 °C
Schutzart	IP 65
Schutzklasse	II
Material	PC IK07
Standby Netzwerk (Pnet)	0,40 W
Standby Sensor (Psb)	0,40 W
Durchgangsverdraughtung	max. 16A
Frequenz Bluetooth 2,4-	2,48 GHz		-
Sendeleistung Bluetooth	5 dBm / 3 mW		-
Akkuart Notlicht	-	Lithium-Eisen-Phosphat (LFP)	-
Betriebsspannung	-	3,2 V	-
Lichtleistung Notlicht	-	4 W / 687 lm	-
Beleuchtklassen Dauer Notlicht	-	3 h1	-
Energieeffizienzklasse	Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „C“

1 Die maximale Kapazität wird nur gewährleistet, wenn die mitgelieferten Akkus verwendet werden.

13. Betriebsstörungen

Störung Ursache Abhilfe
Sensorleuchte ohne Spannung	■ Sicherung hat ausgelöst, nichteingeschaltet, Leitungunterbrochen	■ Sicherung einschalten, tauschen, Netzschaltereinschalten, Lei tung überprüfen mit Spannungsprüfer
	■ Kurzschluss in der Netzzuleitung	■ Anschlüsse überprüfen
	■ Eventuell vorhandener Netzschalter aus	■ Netzschalter einschalten
Sensorleuchte schaltet nicht ein	■ Dämmerungseinstellung falsch gewählt	■ neu einstellen
	■ Netzschalter AUS	■ einschalten
	■ Sicherung hat ausgelöst	■ Sicherung einschalten, tauschen, evtl. Anschluss überprüfen
Sensorleuchte schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren
Sensorleuchte schaltet ohne erkennbare Bewegung ein	■ Sensorleuche nicht erschüttungsfrei montiert	■ Gehäuse fest montieren
	■ Bewegung lag vor, wurde jedoch vom Beobachter nicht erkannt (Bewegung hinter Wand, Bewegung eines kleinen Objektes in unmittelbarer Leuchten etc.)	■ Bereich kontrollieren
Sensorleuchte schaltet bzw. Bewegung nicht ein	■ schnelle Bewegungen werden zur Störungsminimierungunterrückt oder Erfassungsbereich zu kein eingestellt	■ Bereich kontrollieren
	■ Vertauschter Anschluss der Netzzuleitung (L und N)	■ Anschlüsse L und N überprüfen bzw. Phase prüfen
Status-LED blinkt permanent rot	■ Akku fehlerhaft (ungenügende Kapazität oder unterbrocherer Akkuzuleitung)	■ Akkuladung abwarten (Alarmrückstellung erfolgt dazu nach der Fehlerbehebung).
Status-LED blinkt intermittendor rot (Anzeige erst nach{nachstem Selftest)	■ Sensorleuche nicht angeschlossen	■ Sensorleuche anschließlich
	■ Sensorleuche defekt	■ Sensorleuche austauschen
Status-LED dunkel tatsäch Netzenschluss (länger als 5 min.)	■ Netzspannung defekt	■ Netzspannung prüfen und ggfs. einschalten
	■ Notlichtbetriebsgerät defekt	■ Notlichtbetriebsgerät austauschen
Notlicht-LED aus	■ Keine Netzspannung	■ Netzspannung prüfen und ggfs. einschalten
	■ Netzspannung seit mind. 4 h unterbrochen
	■ Notlicht defekt	■ Sensorleuche austauschen

1. About this document

Registriebereik wandmontage

0 1-10 m (afb. 3.8)

Lichtsterkneverding (afb. 3.9 - 3.14)

12. Technische gegevens

Funktion sensorlamper

TIf.: ([phone]

www.roliba.dk

Merk: Lyskilden i deutsche lampen kan/DDke skiftes ut.

Fabrikinnstlinger (leveringstilstand)

-Rekkeviddeinnstilling: maks.
-Tidsinnstilling for hovedlys: 10 sek.
-Tidsinnstilling for grunnlys: 1 min
-Skumringsinnstilling: 2000 lux
-Dimmeniva for grunnlys: 50%

For a sette produitet i referansemodus:Se tekisk dokumentasjonpawww.steinel.de.

For à konfigurere lampen mà du LASTe ned Steinel Connect-appen fra din appbutikk. Smarttelefon uller nettbrett med Bluetooth-forbindelse er en forutsetting.

Android iOS

Konfigureres lampen不解 med appen, arbeider den som en uavhengig sensorlampe med de fastlagte fabrikkinnstillingene.

Likestromdrift

Otomatik testler „(EM)“

Steinel Technik s.r.o.

RS PRO 5100/5150 SC / RS PRO 5100/5150 SC

EM / RS PRO 5100/5150 C valgustit on voimalik kasutada eraldi valgustina voi lilitada kaugjuhitava side kaudu gruppidesse.

Iyckahe B ekcnloaataa

IychatBekcnnoataaOnyOT: DaTaHaNyckaHeBekcnnoataaOny:

ABTOTECT,EM"

• ABTOCTOBeTe Ha ceH3OpHaTa IaMna, He LED 3a CbCTOReHneTo Hn Ha 6aTepeNITE Ce n3BbPwBa aBTOMaTnUHO Ha BCEKn 8 dHn.
• ABTOTeCt bT Ha aKymyIaTOPHnKaIauIITeT cbc CmMyIaIHa HTpIaIHe Ha 3axpaHbAHeTo, ce N3BbPbBa YETiPi NbTbN BTOINHaTa.

OCHOBHATA yHKuHa Ha CEH3OpHaTa JAmPa C TnabHa CBETINHa HcEH3OpHa yHKuHa OCTaBa 3aNa3eHa NOBPeme Ha Tecta.

CamaHaHocTnKaTa He 3aMeCTBa IpeIIncaHInTe DbPkaBnPiPoBepKn Ha fYHKUHOHaJIHoCTTa Ha aBaApNHO TOOCBeTJeHne.

Поверки ot потубунта „(EM)“

• MeceHNO Da Ce N3BbPbBaT Bu3yaJIHn IpOBepKn Ha LED 3a CbCToRHeTo, KaKTo n IpOBepKa Ha ceH3OpHaTa JAmNa 3a PpaBUNHO cyHKUOHnpaHe.

设备概况RS PRO Connect 5100/5150 SC /RS PRO

Connect 5100/5150 SC EM (图3.5)

STEINEL Vertrieb GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Tel: [phone]

www.steinel.de
