NAVODILA ZA UPORABO RS PRO 5150 SC STEINEL

Rumunska 655/9, CZ-46001 Liberec

Telefon: [phone]

[e-mail]

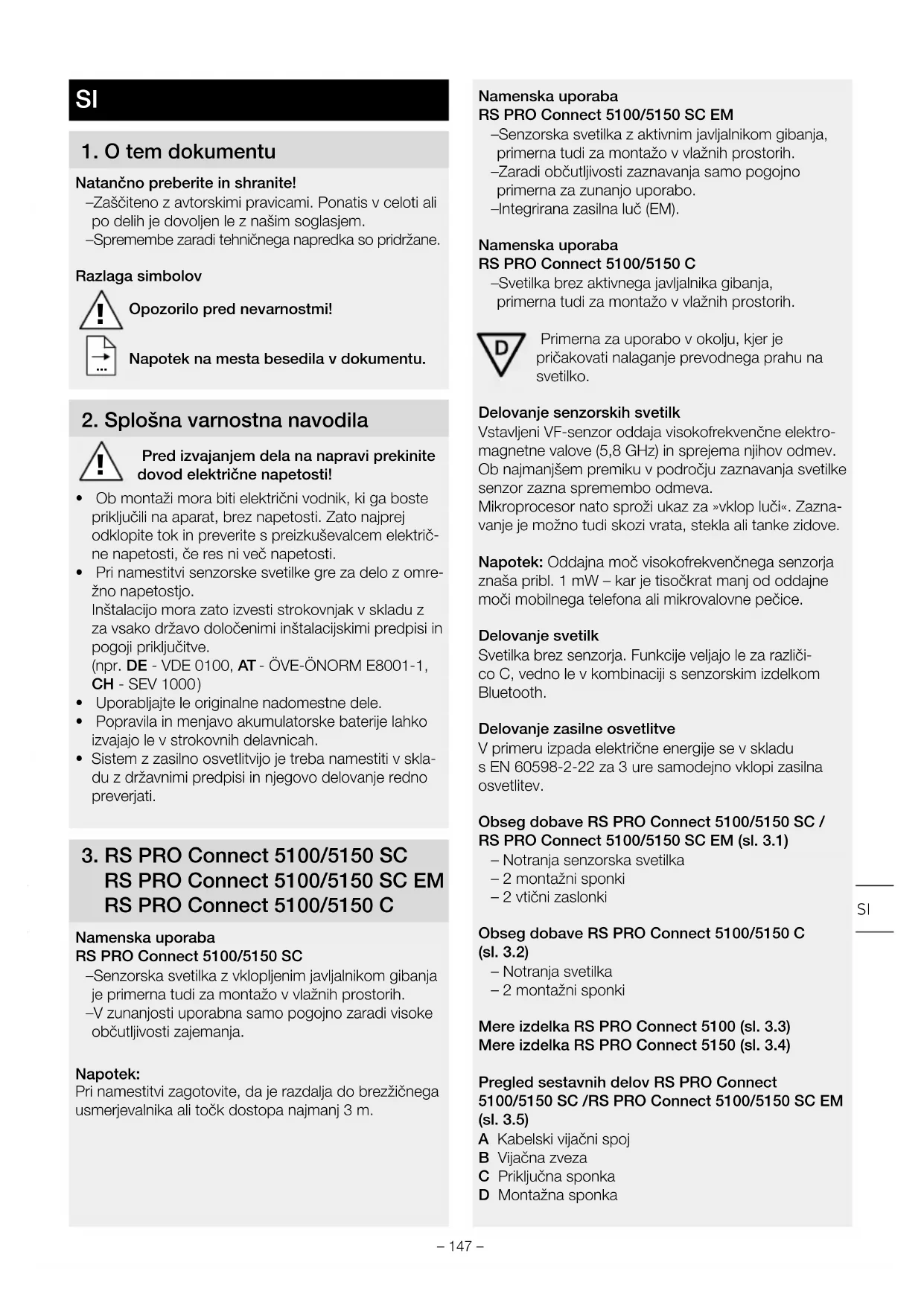

2. Splošna varnostna navodila

Pred izvajanjem dela na napravi prekinite dovod elektriche napetosti!

• Ob montazi mora biti elektrichi vodnik, ki ga boste priključili na aparat, brez napetosti. Zato najprej odklopite tok in preverite s preizkuševalcem elektrichne napetosti,Če res ni vec napetosti.
  Pri namestitvi senzorske svetilke gre za delo z omre-zno napetostjo. Instalacijo mora zato izvesti strokovjak v skladu za vsako drzavo dolocenimi instalacijskimi predpisin pogoji priključitve.

(npr. DE - VDE 0100, AT - ÖVE-ÖNORM E8001-1, CH - SEV 1000)

• Uporabljajte le originalne nadomestne dele.
• Popravila in menjavo akumulatorske baterije lahko izvajajo le v strokovnih delavnicah.
• Sistem z zasilno osvetlitvijo je treba namestiti v skladu z državnimi predpisin njegovo delovanje redno preverjati.

3. RS PRO Connect 5100/5150 SC RS PRO Connect 5100/5150 SC EM RS PRO Connect 5100/5150 C

Namenska uporaba

RS PRO Connect 5100/5150 SC

-Senzorska svetilka z vklopljenim javjalnikom gibanja je primerna tudi za montažo v VLCzhih prostorih.
-V zunanjosti uporabnaismo pogojno zaradi visoke občutljivosti zajemanja.

Napotek:

Pri namestitvi zagotovite, da je razdalja do brezicičnega usmerjevalnika ali točk dostopa majmanj 3 m.

Namenska uporaba

RS PRO Connect 5100/5150 SC EM

-Senzorska svetilka z aktivnim javljalnikom gibanja, primerna tudi za montažo v VLCznih prostorih.
-Zaradi občutljivosti zaznavanja samo pogojno primerna za zunanjo uporabo.
-Integriranazasilna luc (EM).

Namenska uporaba

RS PRO Connect 5100/5150 C

-Svetilka brez aktivnega javljalnika gibanja, primerna tudi za montažo v VLCznih prostorih.

Primerna za uporabo v okolju, kjer je prićakovati nalaganje prevodnega prahu na svetilko.

Delovanje senzorskih svetilk

Vstavljeni VF-senzor oddaja visokofrekvenche elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob rajmanjsem premiku v področju zaznavanja svetilke senzor zazna spremembo odmeva.

Mikroprocesor nato sproži ukaz za »vklop luči«. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove.

Napotec: Oddajna moč visokofrekvenčega senzorjá znaša pribl. 1 mW - kar je tisočkat manj od oddajne moči mobilnega Telefona ali mikrovalovne pečice.

Delovanje svetilk

Svetilka brez senzorja. Funktione veljajo le za razlicico C, vedno le v kombinatori s senzorskim izdelkom Bluetooth.

Delovanje zasilne osvetlitve

V primeru izpada elektriche energia se v skladus EN 60598-2-22 za 3 ure samodejno vklopi zasilna osvetlitev.

Obseg dobave RS PRO Connect 5100/5150 SC / RS PRO Connect 5100/5150 SC EM (sl. 3.1)

• Notranja senzorska svetilka
  -2 montažni sponki
• 2 vtčni zaslonki

Obseg dobave RS PRO Connect 5100/5150 C (sl.3.2)

Notranja svetilka
-2 montažni sponki

Mere izdelka RS PRO Connect 5100 (sl. 3.3)

Mere izdelka RS PRO Connect 5150 (sl. 3.4)

Pregled sestavnih delov RS PRO Connect 5100/5150 SC /RS PRO Connect 5100/5150 SC EM (sl. 3.5)

A Kabelski vijačni spoj
B Vijačna zvezda
C Priključna sponka
D Montažna sponka

E ZaključnimiPokrovi
F Ohišje svetilke
G HF-senzor
H Vtična zaslonka

Pregled sestavnih delov RS PRO Connect

5100/5150 C (sl. 3.6)

A Kabelska povezava
B Vrtliiva zapora
C Priključna sponka
D Montažna sponka
E ZaključniPokrovček
F Ohijs svetilke

Območje zaznavanja pri montaži na stropu 0-10 m (sl. 3.7)

Območje zaznavanja pri montaži na steni 0-1-10 m (sl. 3.8)

Razporeditev svetilnosti (sl. 3.9 - 3.14)

Elektricna napeljava je sestavljena iz 3-zilnega kabla:

L = faza (praviloma crn, rjav ali moder)

N = nevtralni vodnik (praviloma moder)

E = zaščitni vodnik (zeleno/rumen)

V primeru dvoma morate kabel identificirati z indicator-jem napetosti; nato ga ponovno preklopite na stanje brez napetosti. Faza (L), neutralni vodnik (N) in zašcitni vodnik (E) se priključijo na vtčno sponko.

Pomembno:

Zamenjava priključkov lahko povzroči katki stik v napravi ali v vaši elektrčni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani.

Na omrežni kabel lahko instalirate omrežno stikalo za vklop in izklop.

Nasvet: Svetlobni vir te svetilke ni zamenljiv. Ce je svetlobni vir treba zamenjati (npr. ob koncuŽiviljenjske dobe), je treba zamenjati celotno svetilko.

5. Montaža

• Preverite vse sklope, ali so poskodovani.
• Poškodovanega izdelka ne uporabljajte.
• Pri montaizi senzorske svetilke pazite, da je pritrjena brez pretresanja.
• Izberite primeren kraj montaže in upostevajte doseg zaznavanja gibanja.

Napotec: Pri stenski montaži je svetilko treba namestiti vodoravno.

Navodila za montažo

• Izklopite oskrbo z energijo (sl. 4.1)
  Zarisite luknje za vrtanje (sl. 5.1)
• Izvrtajte luknjie in vstavite moznike (sl. 5.2)
• Privijačite montažne sponke (sl. 5.3)
• Nataknite ohise svetilke na držalo (sl. 5.4)
• S klikom se potradi zaskočitev
• Odpritekabelski vijačni spoj in vijačniPokrov (sl. 5.5)
• Napeljite priključni kabel skozi kabelski vijačni spoj in vijačniPokrov in ga priključite na vticno sponko (sl. 5.5)
• Zaprite kabelski vijačni spoj in vijačniPokrov (sl. 5.7)
  Vklopite oskrbo z energijo (sl. 5.7)

6. Delovanje

Tovarniske nastavitve (stanje ob dobavi)

-Nastavitev dosega: maks.
-Nastavitev casa, glavna luc: 10 sek.
-Nastavitev casa, osnovna luc: 1 min.
-Nastavitev zatemnitve: 2000 Lux
-Osnovna luc, stopnja zatemnitve: 50%

Za preklop izdelka v referencni način, vpokličite tehnici-no dokumentacijo pod: www.steinel.de.

Za konfiguracao svetilke je treba iz AppStore sneti aplikacijo Steinel Connect App. Potreben je za Bluetoothprimeren pametni Telefon ali tablčni računalnik.

Android

iOS

Če svetilke ne konfiguriramo z aplikacijo, dela kot samostojna senzorska svetilka z vnaprej podanimi tovarniškimi nastavitvami.

Delovanje na enosmerni tok

Pri delovanju na enosmerni tok se osvetlitev nastavi na 100% .

Zagon/prekinitev

Pri locitvi omrežne napetosti se shranijo nastavitve ter trenutno stanje delovanja svetilke. Ko se omrežna napetost ponovno usmeri, se nastavitve ponovno vzpostavijo.

Nastavitev dosega

Mejo dosega lahko nastavite na vrednost med 1 in 10m Z vtikom prilozenihzaslonk lahko doseg zmanjsate v stirih smereh.

• Odprit vijačniPokrov (sl. 6.1)
• Povlecite dol končniPokrov za pribl. 7 cm.Kabelskega vijačega spoja ni treba sprostiti.(sl.6.2)
  Vstavite vticne zaslonke (sl. 6.3)
• Potisnite končnePokrove nazaj in zaprite vijačniPokrov (sl. 6.4)

Primeri za nastavitev dosega (sl. 6.5)

Ta funkcija velja za razlicice C, vedno samo v kombina-ciji s senzorskim izdelkom Bluetooth.

Nastavitev casa

Zeleni cas svetenja glavne luci lahko brezstopenjsko.
nastavite od 5 sekund do 60 minut.Z vsakim zaznanim
gibanjem pred iztekom nastavljenega czasa se ura
postavi na zaetchedek.

Ta funkcija velja za razlicice C, vedno samo v kombina-ciji s senzorskim izdelkom Bluetooth.

Osnovna luc

Svetlost osnovne luci lahko nastavite na od 1 do 50% .
Trajanje osnovne osvetlitve lahko nastavite brezstopenjsko na od 10 do 30 minut ali celo noc.

Glavna luc

Svetlost glavne luci lahko nastavite na od 50 do 100% .

Nastavitev zatemnitve

Zelen prag odzivanja svetilke lahko nastavite brezstopenjsko od 2 do 2000 Lux.

Ta funkcija velja za razlicice C, vedno samo v kombina-ciji s senzorskim izdelkom Bluetooth.

Ustvarjanje skupin

Obstaja moznost uporabe RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM / RS PRO 5100/5150 C kot posamične svetilke ali kot vezave vec svetilk v skupine prek radijske komunikacije.

V vsaki skupini mora biti v aplicaciji Steinel Connect App dolocena skupinska nadreditev. Vse svetilke ene skupine delujejo pri tem analogno s konfiguracion nadrejene enote v skupini. Mejo dosegala hako za vse udelezence skupine nastavite individualno.

Zaradi ciklicnega preverjanja akumulatorske baterije je RS PRO 5100/5150 SC EM le pogojno primerna kot nadrejena enota skupine. Med fazo samodejnega testi

ranja je senzor izklopljen. Svetilka zato v tem obdobju ne zaznava gibanja.

Ta funkcjja velja za razlicice C, vedno samo v kombina-ciji s senzorskim izdelkom Bluetooth.

Fade Time

Pri vklopu in izklopu lahko krivuljo zatemnitve nastavite schasom za zameglitev (Fade) (1s - 3s).

Sosednja funkcija

Reguliranje sosednje funkcjie lahko aktivirate/deaktivrate prek aplikacije Steinel Connect App. Pri tem sedodelijo sosednje skupine aktivne skupine luci. Skupina reagira na signale vklopa dodeljene sosednje skupine in ustrezno preklopia na glavno ali osnovno svetlobo.

Zasilna osvetlitev (EM)

"Statusni prikaz zasilne osvetlitve (EM) se na senzorski svetilki prikaze z dvobarvno statusno LED-lucjo.

-Statusna LED-luc sveti periodicno zeleno:

Regeneracija baterije

-Statusna LED-luc trajno sveti zeleno:

Brez motnje / normalno stanje

-Statusna LED-luc trajno utripa rdece:

Baterije z napako / Stanje napoljenosti baterije ne zadostuje vec

-Statusna LED-luc utripa periodico no rdece:

Svetilka ni prikljucena ali imapako

-Statusna LED-luc je temna:

Napaka omrežne napetosti ali krmlne naprave

zasilne luci

7. Vzdrževanje in nega

Vzdrževanje

Za vzdhrzevanje in kontrolo je treba upoštevati predpise in standarde za zasilno osvetlitev na kraju montaže.

Zasilne svetilke in naprave za zasilno osvetlitev je treba redno preverjati.

Zagon

Zagon opravil:

Datum zagona:

Samodejni test (EM)

• Samodejni test senzorske svetilke, statusne LED-luci in akumulatorske baterije se izvaja prbl. vsakih 8 dni.

-Samodejni test kapacitete akumulatorske baterije simulaciono izpada omrežja se izvaja sterikrat na leto.

Splošna funkćija senzorske svetilke z glavno lučjo in senzorsko funkćijo ostane med testiranjem nespremenjena.

Samodejni test ne nadomešca državno predpisanega preverjanja delovanja zasilne osvetljave.

Kontrole, ki jih izvaja uporabnik (EM)

• Z rednimi mesečnimi vizualnimi pregledi zagotavljaje, ali prikaz LED-statusa in senzorsko svetilko redno delujeta.

Menjava akumulatorske baterije (EM)

Ce statusna LED-dioda zasilne luci trajno utripa rdece, morate baterije zamenjati.

• Akumulatorske baterije naj zamenja proizvajalec. Servis za stranke:

• Najprej se povežite s proizvajalcem, da se prepričate, ali je na razpolago svetilka, ki jo potrebujete za zamenjavo.

Možnosti sta dve:

-Zamenjava s senzorsko svetilko, ki je druzba STEINEL predelala z novimi akumulatorskimi baterijami (servisni pavšalni znešek).
-Zamenjava za novo senzorsko svetilko (ugodnejsa nakupna cena).
- Sele po tem vnite demontirano senzorsko svetilko.

Regeneracija akumulatorske baterije (EM)

Po prvem zagonu (po menjavi akumulatorske svetilke ali odpravi napake) naprava zazasilno osvetlitev samodejno regenerira akumulatorske baterije.

Izvedejo se trije cikli. En cikel sestavlja 24-urno polnjenje akumulatorja in popolna izpraznitev prek senzorske svetilke v zasilinem obratovanju.

Med cikli meritve kapacitete akumulatorja ne potekajo.

Postopek regeneracione akumulatorske baterije se ne izvaja po normalem polnjenju akumulatorske baterije ali po samodejnem testu kapacitete akumulatorske baterije.

Cischenje

Ce je senzorska svetilka umazana, jo očistite z vlžnokrpo (brez Čistil).

Pomembno: Krmilne naprave ni mogoče zamenjati.

8. Odstranjevanje

Elektricne aparate, opremi in embalazo oddajte v okolju prijazno ponovno obdelavo.

Elektrčnih aparatov ne odstranjujte s hišnimi opadki!

Samo za države chanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno obdelavo.

STEINEL Vertrieb GmbH potrjuje, da je tip radikske opreme RS PRO 5100/5150 SC / RS PRO 5100/5150 SC EM skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

Po namestitvi svetilke za zasilno osvetlitev morajo biti izpolnjene zahteve po standardu EN60598-1, ki zadevajo varnost. Odgovornost za izpolnjevanje tega standarda je pri uporabniku naprave za zasilno osvetlitev.

Ob neupostevanju tega standarda proizvajalec odklanja vsako odgovornost.

Družba STEINEL ne prevzema jamstva za neposredno, posredno ali nenamerno škodo, ki ni nastala zaradi pravilne uporabe, ki jo izrecno odobrila družba STEINEL. Družba STEINEL prav takо ne jamci za odskodninske zahtevke tretjih oseb, ki ni nestala zaradi pravilne uporabe, ki jo izrecno odobrila družba STEINEL. Naprav za zasilno osvetlitev ni dovoljeno odpirati ali na kakrsen koli način spreminjati. Sestavne dele zasilne osvetlitve sme zamenjati le družba STEINEL z originalnimi nadomestnimi deli.

Če je naprava za zasilno osvetlitev poškodovana in sumite, da obratovanje brez nevarosti ni mogoče, senzorskih svetilk ni dovoljeno uporabljati. Družba STEINEL si pridržuje pravico spreminjati slike, teže, preglednice z merami in druge podobne navedbe v katalogu ali navodilih za obratovanje brez vnaprejsnega obvestila, Če je to ustrezno za names al pogojeno s tehnicnim napredkom.

11. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. Členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjišanje kupnine, oskodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajsa in ne omejupe. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravlino delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarnišikh napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje

Če Želite izdelek reklamirati, posljite cel izdelek splačano požtnino in prilozite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov:

VP ELEKTRO-PROJEKT D.O.O., SREDNJE BITNJE

70, 4209 ZABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

(Informacao o uveljavlanju garancijskega).
primera najdete na naishi splletni strani

www.veleprodaja-ep.si / www.steinel.de

Če imate garancijski primer ali vprasnje glede izdelka, nas lahkoPokličete na Telefonsko stevilko servisa 040 856-555 / 059 365-750 (-751 / -752).

LETNA

PROIZVAJALCA GARANCIJA

12. Tehnici podatki

	RS PRO 5100/5150 SC RS PRO 5100/5150 SC EM RS PRO 5100/5150 C
Mere (V × D × Š) RS PRO 5100: 58 × 1370 × 87 mmRS PRO 5150: 58 × 1500 × 87 mm
Omrežna napetost 220-240 V / 50/60 Hz
Poraba energia (Pc): RS	PRO 5100: 31 W / 4250 lm / 137 lm/WRS PRO 5150: 42 W / 5900 lm / 140 lm/W
Temperatura barve 4.000 K (nevtralna bela)
Indeks barvne reproducije	Ra=82
Barvna skladnost SDCM	Začetna vrednost: 3
Faktor moči 0,93
Omrežni tok RS PRO 5100: 142 mARS PRO 5150: 194 mA
Srednja izmerjenaživiljenjska doba	L70B50 pri 25 °C: 60.000 ur
Razporeditev svetilnosti	RS PRO 5100 SCRS PRO 5150 SC	RS PRO 5100 SC EMRS PRO 5150 SC EM	RS PRO 5100 SCRS PRO 5150 SC
VF-tehnologija	5,8 GHz (reagira temperaturno neodvisno na majmanjiše premikanje)		-
Kot zaznavanja	360°, z izstopnim kotom 160°(evtl. skozi steklo, les ali lahke gradbene stene)		-
Višina montaže	maks. 3,5 m		-
Doseg	Ø 1-10 m		-
Maks.Pokritost površine	pribl. 50 m2
Osnovna luč	10-50 %		-
Glavna luč	50-100 %		-
Nastavitev Časa	5 sek. - 60 min. + nastavitveni način		-
Nastavitev zatemnitve	2-2000 luksov + način učenja		-
Temperatura okolice	-20 °C do +40 °C
Vrsta zaščite	IP 65
Razred zaščite	II
Material	PC IK07
Stanje pripr., omrežje (Pnet)	0,40 W
Stanje pripr., senzor (Pst)	0,40 W
Skoznje ožičenje maks.	16A
Frekvenca Bluetooth 2,4	-2,48 GHz		-
Oddajna moč Bluetooth	5 dBm / 3 mW		-
Vrsta akum. baterije zasilne osvetlitve	-	Litij-železo-fosfat (LFP)	-
Delovna napetost	-	3,2 V	-
Svetilna moč zasilne luči	-	4 W / 687 lm	-
Trajanje svetenja zasilne osvetlitve	-	3 h'	-
Razred energijske učinkovitosti	Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti »C«.

1 Maksimalna kapaciteta je zagotovljena le, ce uporabljate prilozene akumulatorske baterije.

13. Motnje delovanja

Motnja Vzrok Pomoč
Senzorska svetilka nima napetosti	varovalka se je sprožila, ni vklo-pljena, povezava je prekinjena	vklopite, zamenjate varovalko, tauschen, vklopiteomrežno stikalo, preverte vod z indicator-jem napetosti
	kratek stik v elektrichem omrežju	preverte priključke
	morebitno priključeno omrežno stikalo je izklopljeno	vklopite omrežno stikalo
Senzorska svetilka se ne vklopi	nastavitev zatemnitvene vrednosti je napačno izbrana	na novo nastavite
	izklopljeno omrežno stikalo	vklopite
	varovalka se je sprožila	vklopite, zamenjate varovalko, po potrebì preverte priključek
Senzorska svetilka se ne izklopi	trajno premikanje na območju zaznavanja	preverte območje
Senzorska svetilka se vklopi, ne da bi bilo zaznano gibanje	senzorska svetilka ni stabilno montirana	ohišje Čvrsto namestite
	premikanje je obstajalo, toda opazo-valec ga ni prepoznal (premikanje za steno, premikanje majhnegaprëdmeta Čisto v bližini svetilke itd.)	preverte območje
Senzorska svetilka se kljub gibanju ne vklopi	hitra premikanja so izklopljena za preprečevanje motenj ali pa je nastavljeno območje zaznavanja premajhno	preverte območje
	zamenjan priključek omrežne napeljave (L in N)	preverte priključka L in N oz. fazо
Statusna LED-luč trajno utripa rdeče	akumulatorska baterija okvarjena (nezadostna kapaciteta ali prekinjen dovod v akumulatorsko baterijo)	počakajte, da se akumulatorska baterija napolni (alarm se ponastavi takoj, ko je napaka odpravljena).
Statusna LED-lučka utripa rdečes praktivami (prikaže se šele po samodejmern testu)	senzorska svetilka ni priključena	priključite senzorsko svetilko
	senzorska svetilka je okvarjena	zamenjate senzorsko svetilko
Statusna LED-lučka je temna kljub priključiti na omrežje (dlje kot 5 min.)	omrežna napetost okvarjena	preverte omrežno napetost in jo po potrebì vklopite
	naprava za zasilino osvetlitev je okvarjena	napravo za zasilino osvetlitev zamenjate
LED-zasilna osvetlitev je izklopljena	ni omrežne napetosti	preverte omrežno napetost in jo po potrebì vklopite
	omrežna napetost je prekinjena ze rajmanj 4 ure	preverte omrežno napetost in jo po potrebì vklopite
	zasilna osvetlitev je okvarjena	zamenjate senzorsko svetilko

HR

1. Uz ovaj Dokument

Pazljivo pročitajte i sačuvajte!

E = zašitni vodič (zeleno/Zuti)

U slučaju dvouumljenja morate identificirati kabel pomocću ispitivača napona; zatim ponovno uspostaviti beznaponsko stanje. Phase (L), Neutralleiter (N) und Schutzleiter (E) werden an der Steckklemme angeschlossen.

Vazno:

Slučajna zamjena priključaka u urežaju ili Vasem orma ricu za osigurace kasnije ce uzrokovati katki spoj. U tom slučaju još Jednom se moraju identificirati pojedini kabeli i ponomno spojiti.

Nuolatinés srovès režimas

Veikiant nuolatines jtamos rezimu nustatoma 100% Sviesos galia.

Ijungus / dingus jtampai
