NÁVOD NA OBSLUHU RS PRO R30 Basic SC STEINEL

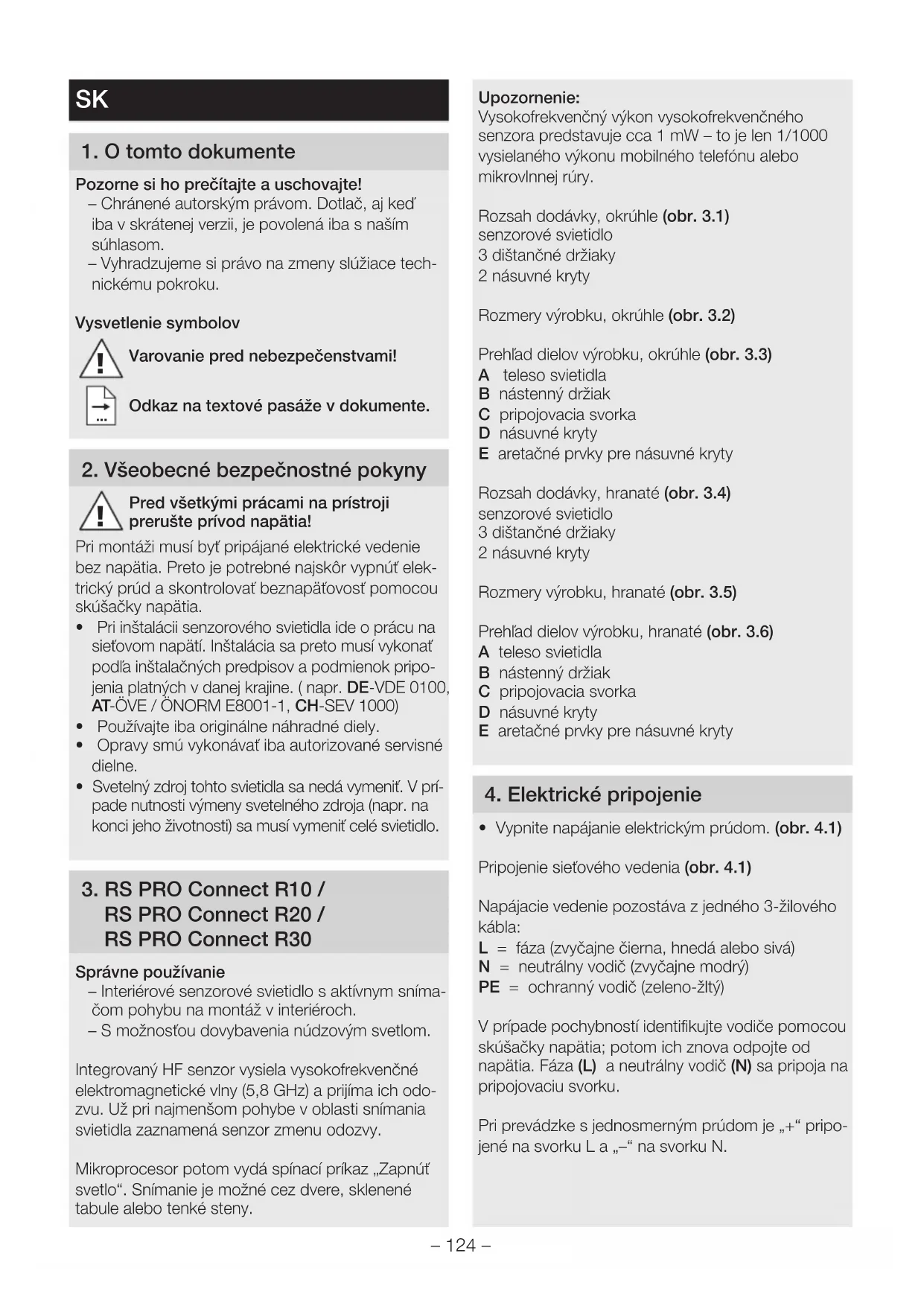

Pozorne si ho prečítajte a uschovajte! – Chránené autorským právom. Dotlač, aj keď iba vskrátenej verzii, je povolená iba snaším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace tech- nickému pokroku. Vysvetlenie symbolov

Pred všetkými prácami na prístroji prerušte prívod napätia! Pri montáži musí byť pripájané elektrické vedenie bez napätia. Preto je potrebné najskôr vypnúť elek- trický prúd a skontrolovať beznapäťovosť pomocou skúšačky napätia.

• Pri inštalácii senzorového svietidla ide o prácu na sieťovom napätí. Inštalácia sa preto musí vykonať podľa inštalačných predpisov a podmienok pripo- jenia platných vdanej krajine. ( napr. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Používajte iba originálne náhradné diely.

• Opravy smú vykonávať iba autorizované servisné dielne.

• Svetelný zdroj tohto svietidla sa nedá vymeniť. Vprí- pade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Správne používanie – Interiérové senzorové svietidlo saktívnym sníma- čom pohybu na montáž vinteriéroch. – S možnosťou dovybavenia núdzovým svetlom. Integrovaný HF senzor vysiela vysokofrekvenčné elektromagnetické vlny (5,8GHz) a prijíma ich odo- zvu. Už pri najmenšom pohybe voblasti snímania svietidla zaznamená senzor zmenu odozvy. Mikroprocesor potom vydá spínací príkaz „Zapnúť svetlo“. Snímanie je možné cez dvere, sklenené tabule alebo tenké steny. Upozornenie: Vysokofrekvenčný výkon vysokofrekvenčného senzora predstavuje cca 1mW – to je len 1/1000 vysielaného výkonu mobilného telefónu alebo mikrovlnnej rúry. Rozsah dodávky, okrúhle (obr. 3.1) senzorové svietidlo 3 dištančné držiaky 2 násuvné kryty Rozmery výrobku, okrúhle (obr.3.2) Prehľad dielov výrobku, okrúhle (obr.3.3) A teleso svietidla B nástenný držiak C pripojovacia svorka D násuvné kryty E aretačné prvky pre násuvné kryty Rozsah dodávky, hranaté (obr.3.4) senzorové svietidlo 3 dištančné držiaky 2 násuvné kryty Rozmery výrobku, hranaté (obr.3.5) Prehľad dielov výrobku, hranaté (obr.3.6) A teleso svietidla B nástenný držiak C pripojovacia svorka D násuvné kryty E aretačné prvky pre násuvné kryty

4. Elektrické pripojenie

• Vypnite napájanie elektrickým prúdom. (obr.4.1) Pripojenie sieťového vedenia (obr.4.1) Napájacie vedenie pozostáva z jedného 3-žilového kábla: L = fáza (zvyčajne čierna, hnedá alebo sivá) N = neutrálny vodič (zvyčajne modrý) PE = ochranný vodič (zeleno-žltý) Vprípade pochybností identifikujte vodiče pomocou skúšačky napätia; potom ich znova odpojte od napätia. Fáza (L) a neutrálny vodič (N) sa pripoja na pripojovaciu svorku. Pri prevádzke s jednosmerným prúdom je „+“ pripo- jené na svorku L a „–“ na svorku N.– 125 –

Dôležité: Zámena vodičov vedie k skratu v prístroji alebo v skrinke s poistkami. Vtomto prípade jednot- livé káble ešte raz identifikujte a nanovo zapojte. Na sieťový prívod sa môže nainštalovať sieťový spínač na zapínanie a vypínanie (pri použití bez modulu núdzového svetla). Dôležité: Svetelný zdroj tohto svietidla sa nedá vymeniť. Vprí- pade nutnosti výmeny svetelného zdroja (napr. na konci jeho životnosti) sa musí vymeniť celé svietidlo.

• Všetky diely skontrolujte vzhľadom na poškodenie.

• Pri poškodeniach výrobok neuvádzajte do pre- vádzky.

• Pri montáži svietidla dbajte na to, aby bolo upev- nené na mieste bez otrasov.

• Vyberte vhodné miesto montáže, zohľadnite dosah a snímanie pohybu.

• Vetracie štrbiny sa nesmú po montáži zakryť. Montážny postup

• Uvoľnite poistné skrutky (nie je potrebné úplné odstránenie poistných skrutiek) a odoberte teleso svietidla. (obr.5.1)

• Montáž pri prípojnom nadomietkovom vedení (obr.5.4)

• Montáž pri prípojnom podomietkovom vedení (obr.5.5)

• Pripojte prípojný kábel. (obr.5.6)

Nastavenia z výroby Nastavenie dosahu: 10 m Nastavenie času pre hlavné svetlo: 3 min Nastavenie času pre základné svetlo: 5 min Nastavenie stmievania: 500 lx Úroveň tlmenia základného svetla: 5% Backlight: ON Funkcia senzora je aktivovaná vo výrobnom nastavení, aby bolo svietidlo ihneď pripravené na prevádzku. Ak chcete výrobok prestaviť do referenčného režimu, postupujte podľa technickej dokumentácie na stránke: www.steinel.de. Na konfiguráciu svietidla si musíte stiahnuť aplikáciu Steinel Connect App vo svojom AppStore. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth. Android iOS Nastavenie dosahu Dosah sa môže nastaviť plynulo v rozsahu 1 až 10m. Zasunutím priložených násuvných krytov môžete dosah zmenšiť v 4 smeroch. (obr.6.1) Nastavenie času Požadovaná doba svietenia hlavného svetla sa dá plynulo nastaviť od 5sekúnd do 60minút. Každým zaznamenaným pohybom pred uplynutím tohto času sa odpočítavanie doby svietenia začne odznovu. Nastavenie stmievania Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2lx do 2000lx. Základné svetlo Jas základného svetla sa dá nastaviť vrozsahu 1% až 50%. Doba svietenia základného svetla sa dá plynulo nastaviť v rozsahu 10 až 30minút alebo počas celej noci. Hlavné svetlo Jas hlavného svetla sa dá nastaviť vrozsahu 50% až 100%. Backlight (variant PLUS) Nastavenie vypnutia alebo zapnutia Backlight je možné stanoviť ručne.– 126 – Zapojenie do skupiny Existuje možnosť prevádzkovať RS PRO Connect R10/R20/R30 ako samostatné svietidlo alebo pomocou rádiovej komunikácie prepojiť viaceré svietidlá do skupín. Všetky svietidlá priradené určitej skupine fungujú podľa skupinových parametrov nastavených v aplikácii Steinel Connect. Dosah sa môže nastaviť individuálne pre všetkých účastníkov skupiny. Fade Time Pomocou funkcie času prechodu (Fade Time) je možné nastaviť krivku tlmenia svetla pri zapnutí a vypnutí (1s–3s). Funkcia susedných skupín Prostredníctvom Steinel Connect App sa môže akti- vovať, resp. deaktivovať funkcia susedných skupín. Pritom sa priradia susedné skupiny aktívnej skupine svietidiel. Skupina reaguje na spínacie signály prira- denenej susednej skupiny a vsúlade s nastaveniami sa zapne ako hlavné alebo základné svetlo. Funkcia snímača prítomnosti: Prostredníctvom Steinel Connect App sa môže aktivovať, resp. deaktivovať funkcia snímača prí- tomnosti. Funkcia snímača prítomnosti by sa mala aktivovať, aby sa citlivejšie nastavil dosah senzora po zapnutí. Takto sa napríklad po vstupe do oblasti snímania (s veľkými pohybmi) môžu zaznamenať aj menšie pohyby, ako napr. pohyby ramenom alebo dlaňou. Zabráni sa tak neželanému zapnutiu v dôsledku pohybov mimo želanej oblasti snímania, avšak možnosť zapnutia svetla menšími pohybmi zostane zachovaná. Na zabránenie trvalému zapnu- tiu musí byť každých 10minút detegovaný minimál- ne jeden pohyb. Ak to nie je ten prípad, citlivý režim sa opustí a svietidlo sa po uplynutí doby dobehu vypne. Ak má zostať svietidlo trvalo neželane zap- nuté, deaktivujte funkciu snímača prítomnosti. Charakteristika svietivosti (obr.6.2)

8. Starostlivosť a údržba

Výrobok nevyžaduje údržbu. Teleso svietidla môžete vprípade znečistenia očistiť vlhkou handrou (bez čistiaceho prostriedku). Dôležité: Prevádzkový prístroj sa nedá vymeniť.

Elektrické zariadenia, príslušenstvo a obaly odo- vzdajte na ekologickú recykláciu. Elektrické zariadenia nevyhadzujte do komunálneho odpadu! Iba pre krajiny EÚ: Podľa platnej európskej smernice oodpade zelek- trických a elektronických zariadení a jej implemen- tácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separo- vane a odovzdať na ekologickú recykláciu.

10. Vyhlásenie o zhode

Ako kupujúcemu vám voči predajcovi prináležia zákonom stanovené práva. Pokiaľ takéto práva vo vašej krajine existujú, naše záručné vyhlásenie ich nekráti ani inak neobmedzuje. Poskytneme vám 5-ročnú záruku na bezchybný stav análežité fungo-vanie vášho výrobku STEINEL zo série Professional Sensorik. Garantujeme, že tento výrobok neobsa-huje žiadne materiálové, výrobné ani konštrukčné chyby. Garantujeme funkčnosť všetkých elektro-nických súčiastok akáblov, ako aj bezchybnosť všetkých použitých materiálov aich povrchov. Uplatnenie zárukyAk chcete svoj výrobok reklamovať, zašlite ho vkompletnom stave asuhradenými prepravnými nákladmi spolu soriginálnym dokladom okúpe, ktorý musí obsahovať dátum kúpy aoznačenie výrobku, svojmu predajcovi alebo priamo nám na adresu NECO SK, a.s. Ružová 111, 019 01 Ilava. Odporúčame vám, aby ste si svoj doklad okúpe starostlivo uschovali až do uplynutia záručnej doby. Za prepravné náklady ariziká spojené so spätným zaslaním nepreberá spoločnosť STEINEL žiadnu zodpovednosť.Informácie omožnostiach uplatnenia záručného prípadu nájdete na našej stránke www.neco.skAk uvás došlo kzáručnému prípadu alebo ak máte otázky týkajúce sa výrobku, môžete nás kedykoľvek telefonicky kontaktovať na našej servisnej linke: +421/42/4456710.

Porucha Príčina Riešenie Senzorové svietidlo bez napätia ■ aktivovala sa poistka, nezapnuté, vedenie prerušené ■ skrat na sieťovom prívodnom vedení ■ prípadne zabudovaný sieťový spínač je vypnutý ■ zapnúť poistku, vymeniť, zapnúť sieťový spínač, skontrolovať vedenie pomocou skúšačky napätia ■ skontrolovať prípojky ■ zapnúť sieťový spínač Senzorové svietidlo sa nezapína ■ nastavenie stmievania je nesprávne zvolené ■ sieťový spínač je vypnutý ■ aktivovala sa poistka ■ nastaviť nanovo ■ zapnúť ■ zapnúť poistku, vymeniť, príp. skontrolovať pripojenie Senzorové svietidlo sa nevypína ■ trvalý pohyb voblasti snímania ■ skontrolovať oblasť Senzorové svietidlo sa zapína bez viditeľného pohybu ■ senzorové svietidlo nie je namontované stabilne ■ pohyb sa uskutočnil, ale pozorovateľ ho nerozpoznal (pohyb za stenou, pohyb malého objektu v bez- prostrednej blízkosti svietidla atď.) ■ pevne namontovať kryt ■ skontrolovať oblasť Senzorové svietidlo sa nezapína napriek pohybu ■ rýchle pohyby sú potlačené kvôli minimalizovaniu porúch alebo je oblasť snímania nastavená ako príliš malá ■ nastavenie stmievania je nesprávne zvolené ■ skontrolovať oblasť ■ nastaviť nanovo Prevádzková porucha núdzového svetla Porucha Príčina Riešenie Backlight sa nezapína ■ núdzové svetlo nabíja akumulátor ■ počkať 24 hodín, kým sa akumulátor úplne nabije

13. Prevádzkové poruchy– 132 –
