BRUGSANVISNING RS PRO R30 Basic SC STEINEL

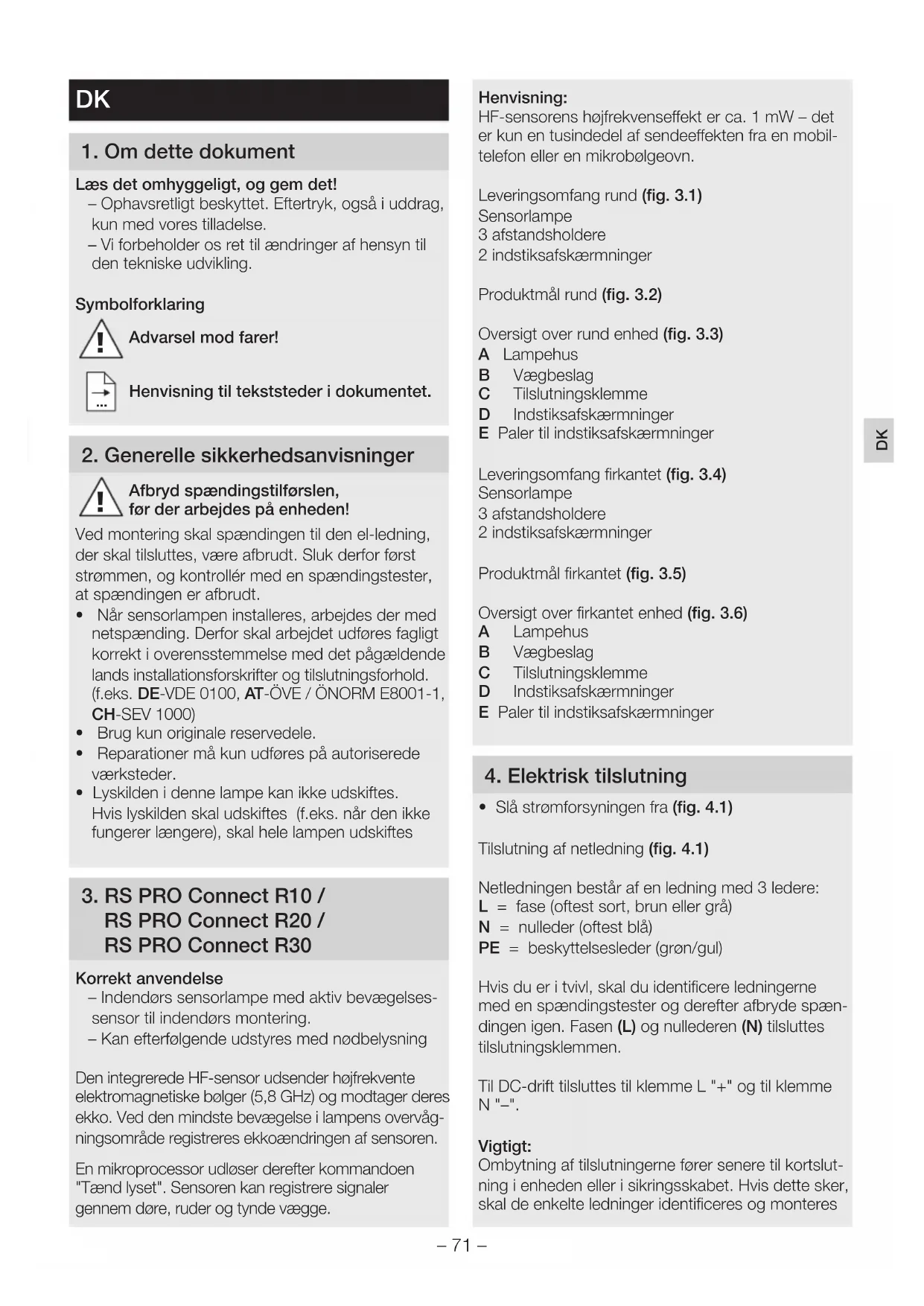

1. Om dette dokument

Læs det omhyggeligt, og gem det! – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Symbolforklaring

Henvisning til tekststeder i dokumentet.

2. Generelle sikkerhedsanvisninger

Afbryd spændingstilførslen, før der arbejdes på enheden! Ved montering skal spændingen til den el-ledning, der skal tilsluttes, være afbrudt. Sluk derfor først strømmen, og kontrollér med en spændingstester, at spændingen er afbrudt.

• Når sensorlampen installeres, arbejdes der med netspænding. Derfor skal arbejdet udføres fagligt korrekt i overensstemmelse med det pågældende lands installationsforskrifter og tilslutningsforhold. (f.eks. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Brug kun originale reservedele.

• Reparationer må kun udføres på autoriserede værksteder.

• Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Korrekt anvendelse – Indendørs sensorlampe med aktiv bevægelses- sensor til indendørs montering. – Kan efterfølgende udstyres med nødbelysning Den integrerede HF-sensor udsender højfrekvente elektromagnetiske bølger (5,8 GHz) og modtager deres ekko. Ved den mindste bevægelse i lampens overvåg- ningsområde registreres ekkoændringen af sensoren. En mikroprocessor udløser derefter kommandoen "Tænd lyset". Sensoren kan registrere signaler gennem døre, ruder og tynde vægge. Henvisning: HF-sensorens højfrekvenseekt er ca. 1 mW – det er kun en tusindedel af sendeeekten fra en mobil- telefon eller en mikrobølgeovn. Leveringsomfang rund (fig.3.1) Sensorlampe 3 afstandsholdere 2 indstiksafskærmninger Produktmål rund (fig.3.2) Oversigt over rund enhed (fig.3.3) A Lampehus B Vægbeslag C Tilslutningsklemme D Indstiksafskærmninger E Paler til indstiksafskærmninger Leveringsomfang firkantet (fig.3.4) Sensorlampe 3 afstandsholdere 2 indstiksafskærmninger Produktmål firkantet (fig.3.5) Oversigt over firkantet enhed (fig.3.6) A Lampehus B Vægbeslag C Tilslutningsklemme D Indstiksafskærmninger E Paler til indstiksafskærmninger

4. Elektrisk tilslutning

• Slå strømforsyningen fra (fig.4.1) Tilslutning af netledning (fig.4.1) Netledningen består af en ledning med 3 ledere: L = fase (oftest sort, brun eller grå) N = nulleder (oftest blå) PE = beskyttelsesleder (grøn/gul) Hvis du er i tvivl, skal du identificere ledningerne med en spændingstester og derefter afbryde spæn- dingen igen. Fasen (L) og nullederen (N) tilsluttes tilslutningsklemmen. Til DC-drift tilsluttes til klemme L "+" og til klemme N "–". Vigtigt: Ombytning af tilslutningerne fører senere til kortslut- ning i enheden eller i sikringsskabet. Hvis dette sker, skal de enkelte ledninger identificeres og monteres– 72 – igen. Der kan naturligvis installeres en tænd- og slukkontakt i netledningen (ved anvendelse uden nødlysmodul). Vigtigt: Lyskilden i denne lampe kan ikke udskiftes. Hvis lyskilden skal udskiftes (f.eks. når den ikke fungerer længere), skal hele lampen udskiftes.

• Er produktet beskadiget, må det ikke tages i brug.

• Sørg ved montering af lampen for, at den fastgø- res et sted uden vibrationer.

• Vælg et egnet monteringssted, hvor der er taget hen syn til rækkevidde og bevægelses registrering.

• Ventilationsspalterne må ikke være tildækket efter monteringen. Monteringstrin

• Løsn sikringsskruerne (det er ikke nødvendigt at fjerne sikringsskruerne komplet), og tag lampe- huset af (fig.5.1)

• Afmærk borehuller (fig.5.2)

• Bor huller, og sæt rawlplugs i (fig. 5.3)

• Tilslutning af tilslutningskablet (fig. 5.6)

• Sæt lampehuset på, og skru sikringsskruerne fast (fig.5.7)

Standardindstillinger Rækkeviddeindstilling: 10 m Tidsindstilling for hovedlys: 3 min Tidsindstilling for grundlys: 5 min Skumringsindstilling: 500 lux Grundlys, dæmpningsniveau: 5% Backlight: ON Sensorfunktionen er aktiveret i standardindstillingen, således at lampen er klar til brug med det samme. For at indstille produktet i referenceindstilling skal du åbne den tekniske dokumentation på adressen: www.steinel.de. For at konfigurere lampen skal du downloade Steinel Connect App fra din AppStore. Du skal bruge en smartphone eller tablet med Bluetooth. Android iOS Rækkeviddeindstilling Rækkevidden kan indstilles trinløst til mellem 1 og 10m. Ved at indsætte de vedlagte indstiksafskærm- ninger kan rækkevidden reduceres i fire retninger (fig.6.1). Tidsindstilling Hovedlysets ønskede lysperiode kan indstilles trinløst fra 5sekunder til 60minutter. Enhver bevæ- gelse, som registreres, inden denne tid er udløbet, starter atter tidstælleren. Skumringsindstilling Lampens ønskede aktiveringstærskel kan indstilles trinløst fra ca. 2 til 2000lux. Grundlys Grundlysets lysstyrke kan indstilles mellem 1% og 50%. Grundlysets varighed kan indstilles trinløst mellem 10minutter og 30minutter eller hele natten. Hovedlys Hovedlysets lysstyrke kan indstilles mellem 50% og 100%. Backlight (PLUS-variant) Indstillingen for tænding eller slukning af backlight kan fastlægges manuelt. Regulering af permanent belysning (PLUS-variant) Når denne funktion er aktiveret, reguleres belys- ningen til en konstant værdi, når det bliver lyst. Når omgivelserne bliver mørkere, regulerer lampen sin lyseekt op og omvendt. Gruppering Der er mulighed for at anvende RS PRO Connect R10/R20/R30 som enkeltlampe eller sammenkoble flere lamper i grupper via trådløs kommunikation. Alle lamper, som er tilknyttet en gruppe, fungerer– 73 –

efter de gruppeparametre, der er indstillet i Steinel Connect-appen. Rækkevidden kan indstilles indivi-duelt for alle gruppedeltagere.Fade TimeMed Fade Time kan dæmpningskurven indstilles ved tænding og slukning (1s - 3s).NabofunktionNabofunktionen kan aktiveres og deaktiveres via Steinel Connect App. Her tilknyttes nabogrupperne til den aktive lampegruppe. Gruppen reagerer på tændingssignaler fra den tilknyttede nabogruppe og skifter afhængigt af indstillingerne til hovedlys eller grundlys.Tilstedeværelsessensor-funktionTilstedeværelsessensor-funktionen kan aktiveres og deaktiveres via Steinel Connect App. Tilstedevæ-relsessensor-funktionen bør aktiveres for at indstille sensorens overvågning til et mere følsomt niveau efter tænding. På denne måde kan også mindre bevægelser som f.eks. arm- og håndbevægelser registreres, efter at man er trådt ind i overvågnings-området (med store bevægelser). Hermed undgås det, at bevægelser uden for det ønskede overvåg-ningsområde medfører uønsket tænding, men at ly-set forbliver tændt på grund af mindre bevægelser. For at undgå permanent tænding skal der registre-res en bevægelse mindst hvert tiende minut. Hvis dette ikke sker, forlades den følsomme tilstand, og lampen slukkes, når efterløbstiden er udløbet. Hvis lampen utilsigtet forbliver tændt permanent, skal du deaktivere tilstedeværelsessensor-funktionen.Lysfordelingskurve (fig.6.2)

NødlysmodulEAN 4007841064143

8. Vedligeholdelse og pleje

Produktet er vedligeholdelsesfrit.Lampehuset kan ved tilsmudsning rengøres med en fugtig klud (uden rengøringsmiddel).Vigtigt:Transformeren kan ikke udskiftes.

Elapparater, tilbehør og emballage skal bortskaes til miljøvenlig genvinding. Smid ikke elapparater ud sammen med husholdningsaaldet!Kun for EU-lande:I henhold til det europæiske direktiv om kasserede el- og elektronikapparater skal kasserede elappara-ter indsamles separat og bortskaes til miljøvenlig genvinding.

Hermed erklærer STEINEL Vertrieb GmbH, at radio- udstyrstypen RSPROConnectR10/ RSPRO ConnectR20/ RSPROConnectR30 er i overens- stemmelse med direktiv 2014/53/EU. EU-overens- stemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

11. Producentgaranti

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensor-teknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktions-fejl. Vi giver garanti for alle elektroniske komponen-ters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Ro-liba A/S, Reklamationsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportom-kostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et ga-rantikrav på vores hjemmeside www.roliba.dkHvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone]. PRODUCENT

Standby netværk (P net

=84 Gennemsnitlig beregnet levetid: L70B50 ved 25°C: >60.000timer Farvekonsistens SDCM: Startværdi: 3 Grundlys Kan indstilles fra 1-50% Hovedlys Kan indstilles fra 50-100% HF-teknologi 5,8GHz (reagerer på selv små bevægelser uafhængigt af temperatur) / < 1mW Overvågningsrækkevidde 1-10m i diameter, kan indstilles trinløst Overvågningsvinkel 360° med 160° åbningsvinkel Tidsindstilling 5 s-60min Skumringsindstilling 2-2000lux Kapslingsklasse IP40 Beskyttelsesklasse II Omgivelsestemperatur -20°C-+40°C Bluetooth-frekvens 2,4-2,48GHz Bluetooth-sendeeekt 5dBm/3mW Dette produkt indeholder en lyskilde i energieektivitetsklasse: R10 PLUS SC neutral hvid: R10 PLUS SC varm hvid: R20 PLUS SC neutral hvid: R20 PLUS Q SC neutral hvid: R20 PLUS Q SC varm hvid: R20 PLUS SC varm hvid: „D“ „D“ „D“ „D“ „D“ „D“– 76 – R30 PLUS SC neutral hvid: R30 PLUS Q SC neutral hvid: R30 PLUS Q SC varm hvid: R30 PLUS SC varm hvid: R10 BASIC SC neutral hvid: R10 BASIC SC varm hvid: R20 BASIC SC neutral hvid: R20 BASIC Q SC neutral hvid: R20 BASIC Q SC varm hvid: R20 BASIC SC varm hvid: R30 BASIC SC NW: R30 BASIC Q SC neutral hvid: R30 BASIC Q SC varm hvid: R30 BASIC SC varm hvid: „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „C“ „C“ „D“ Lysstyrke- fordeling: LumEdit 202101200639_R10 4000K mit heller Haube_HW von 2361_5.0x5.0 Polardiagramm

Fejl Årsag Afhjælpning Sensorlampen får ingen spænding ■ Sikring udløst, ikke slået til, ledning afbrudt ■ Kortslutning i nettilførslen ■ En eventuel netafbryder er slået fra ■ Slå sikring til, udskift, tænd tænd/ sluk-kontakt, kontrollér ledning med en spændingstester ■ Kontrollér tilslutninger ■ Slå netafbryderen til Sensorlampen tænder ikke ■ Der er valgt en forkert skumrings- indstilling ■ Nettilslutning slukket ■ Sikring udløst ■ Indstilles på ny ■ Tænd ■ Slå sikring til, udskift, kontrollér evt. tilslutning Sensorlampen slukker ikke ■ Konstant bevægelse i overvågnings- området ■ Kontrollér området Sensorlampen tændes, uden at der kan ses bevægelser ■ Sensorlampe ikke monteret vibrationsfrit ■ Der var tale om en bevægelse, som ikke blev registreret af personen (bevægelse bag en væg, bevægelse af et lille objekt umiddelbart i nær- heden af lampen etc.) ■ Monter huset, så det sidder fast ■ Kontrollér området Sensorlampen tænder ikke ved bevægelse ■ Hurtige bevægelser undertrykkes for at minimere fejl, eller der er indstillet et for lille overvågningsområde ■ Der er valgt en forkert skumrings- indstilling ■ Kontrollér området ■ Indstilles på ny Driftsfejl på nødbelysning Fejl Årsag Afhjælpning Backlight tænder ikke ■ Nødbelysning oplader batteri ■ Vent op til 24 h, indtil batteriet er helt opladet

13. Driftsforstyrrelser– 78 –
