KULLANIM KILAVUZU RS PRO R30 Basic SC STEINEL

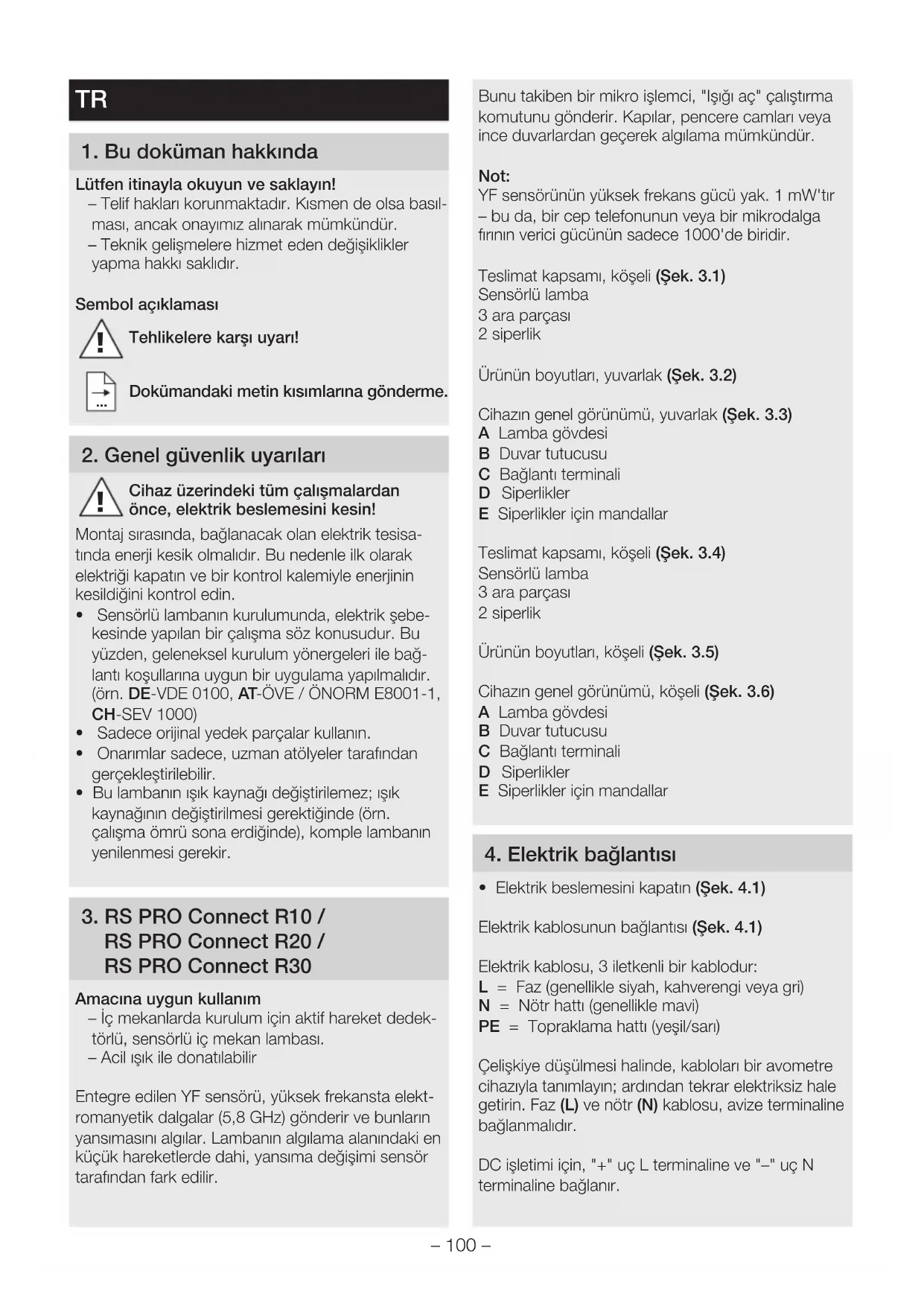

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basıl- ması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır. Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin! Montaj sırasında, bağlanacak olan elektrik tesisa- tında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.

• Sensörlü lambanın kurulumunda, elektrik şebe- kesinde yapılan bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağ- lantı koşullarına uygun bir uygulama yapılmalıdır. (örn. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

• Sadece orijinal yedek parçalar kullanın.

• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.

• Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

3. RS PRO Connect R10 /

RS PRO Connect R20 / RS PRO Connect R30 Amacına uygun kullanım – İç mekanlarda kurulum için aktif hareket dedek- törlü, sensörlü iç mekan lambası. – Acil ışık ile donatılabilir Entegre edilen YF sensörü, yüksek frekansta elekt- romanyetik dalgalar (5,8GHz) gönderir ve bunların yansımasını algılar. Lambanın algılama alanındaki en küçük hareketlerde dahi, yansıma değişimi sensör tarafından fark edilir. Bunu takiben bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir. Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür. Not: YF sensörünün yüksek frekans gücü yak. 1 mW'tır – bu da, bir cep telefonunun veya bir mikrodalga fırının verici gücünün sadece 1000'de biridir. Teslimat kapsamı, köşeli (Şek.3.1) Sensörlü lamba 3 ara parçası 2 siperlik Ürünün boyutları, yuvarlak (Şek.3.2) Cihazın genel görünümü, yuvarlak (Şek.3.3) A Lamba gövdesi B Duvar tutucusu C Bağlantı terminali D Siperlikler E Siperlikler için mandallar Teslimat kapsamı, köşeli (Şek.3.4) Sensörlü lamba 3 ara parçası 2 siperlik Ürünün boyutları, köşeli (Şek.3.5) Cihazın genel görünümü, köşeli (Şek.3.6) A Lamba gövdesi B Duvar tutucusu C Bağlantı terminali D Siperlikler E Siperlikler için mandallar

4. Elektrik bağlantısı

• Elektrik beslemesini kapatın (Şek.4.1) Elektrik kablosunun bağlantısı (Şek.4.1) Elektrik kablosu, 3 iletkenli bir kablodur: L = Faz (genellikle siyah, kahverengi veya gri) N = Nötr hattı (genellikle mavi) PE = Topraklama hattı (yeşil/sarı) Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L) ve nötr (N) kablosu, avize terminaline bağlanmalıdır. DC işletimi için, "+" uç L terminaline ve "–" uç N terminaline bağlanır.– 101 –

Önemli: Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir. (Acil ışık modülü olmadan kullanım halinde). Önemli: Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağı- nın değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

• Bütün yapı parçalarında hasar kontrolü yapın.

• Hasarlar olduğunda, ürünü işletime almayın.

• Lambanın montaj sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edil- melidir.

• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

• Havalandırma kanallarının üzeri, montajdan sonra kapatılmamalıdır. Montaj adımları

• Emniyet vidalarını gevşetin (emniyet vidalarının tam olarak çıkarılması gerekmez) ve lamba göv- desini yerinden alın (Şek.5.1)

• Delik yerlerini işaretleyin (Şek.5.2)

• Delikleri delin ve dübelleri yerleştirin (Şek. 5.3)

• Sıva üstü besleme kablosu ile montaj (Şek.5.4)

• Sıva altı besleme kablosu ile montaj (Şek.5.5)

• Bağlantı kablosunu bağlayın (Şek.5.6)

• Lamba gövdesini yerleştirin ve emniyet vidalarını sıkın (Şek.5.7)

Fabrika ayarları Erişim menzili ayarı: 10 m Zaman ayarı Temel ışık: 3 dak. Zaman ayarı Fon ışığı: 5 dak. Alacakaranlık ayarı: 500 lux Fon ışığı Kısma seviyesi: %5 Arka aydınlatma: AÇIK Lamba hemen çalışmaya hazır olacak şekilde, sensör fonksiyonu fabrika ayarında etkinleştirilmiştir. Ürünü referans moduna almak için, Teknik dokü- mantasyon www.steinel.de adresinde aranmalıdır. Lambanın yapılandırılması için Steinel Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir. Android iOS Erişim menzili ayarı Erişim menzili, 1 ile 10m arasında kademesiz olarak ayarlanabilir. Ekte verilen siperliklerin takılmasıyla, erişim menzili dört yönde azaltılabilir. (Şek. 6.1) Zaman ayarı Temel ışığın istenen aydınlatma süresi, 5saniye ile 60dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar. Alacakaranlık ayarı Lambanın istenen tepkime eşiği, yak. 2 ile 2000Lux arasında kademesiz olarak ayarlanabilir. Fon ışığı Fon ışığının parlaklığı, %1 ile %50 arasında ayarlanabilir. Fon ışığının süresi, 10 dakika ile 30 dakika arasında kademesiz olarak veya tüm gece şeklinde ayarlanabilir. Temel ışık Temel ışığın parlaklığı, %50 ile %100 arasında ayarlanabilir. Arka aydınlatma (PLUS seçeneği) Arka aydınlatmayı açıp kapatmak için gereken ayar manüel olarak yapılabilir. Gruplandırma RS PRO Connect R10 / R20 / R30'u münferit lamba olarak çalıştırmak veya kablosuz iletişim yoluyla birkaç lambayı gruplar halinde birbirine bağlamak mümkündür. Bir gruba atanan tüm lambalar, Steinel Connect uygulamasında ayarlanmış olan grup parametre- lerine göre hareket eder. Erişim menzili, tüm grup katılımcıları için ayrı ayrı ayarlanabilir.– 102 – Fade Time Açarken ve kapatırken kısma eğrisini ayarlamak için Fade Time kullanılabilir (1sn - 3sn). Komşu fonksiyonu Steinel Connect App üzerinden komşu fonksiyo- nu etkinleştirilebilir ya da devreden çıkarılabilir. Bu arada, etkin aydınlatma grubunun komşu grup- ları tanımlanır. Grup, atanmış olan komşu grubun çalıştırma sinyallerini dinler ve temel ışıktaki veya fon ışığındaki ayarlara uygun biçimde anahtarlar. Hissetme dedektörü fonksiyonu Steinel Connect App üzerinden hissetme dedek- törü fonksiyonu etkinleştirilebilir ya da devreden çıkarılabilir. Hissetme dedektörü fonksiyonu, sensör çalıştırıldıktan sonra algılamasını daha hassas ayarlayabilmek için etkinleştirilmelidir. Bu sayede, örneğin algılama alanına girdikten sonra (büyük hareketlerle), kol hareketleri veya el hareketleri gibi küçük hareketler de tespit edilebilir. Böylece, istenen algılama aralığının dışındaki hareketlerin istenmeyen açılmalara neden olmaması sağlanır, ancak ışık hafif hareketlere bağlı olarak çalışır durumda kalır. Daimi anahtarlamayı önlemek için, her on dakika içinde en az bir hareket tespit edilmelidir. Aksi halde, hassas moddan çıkılır ve ardıl çalıştırma süresinin sona ermesiyle birlikte lamba kapatılır. Lambanın sürekli istem dışı açık durumda kalması halinde, hissetme dedektörü fonksiyonunu devre dışı bırakın. Işık dağılım eğrisi (Şek.6.2)

Acil ışık modülü EAN 4007841064143

Ürün bakım gerektirmez. Lamba gövdesi kirlendiğinde, nemli bir bez yardı- mıyla (deterjan kullanmadan) temizlenebilir. Önemli: İşletim cihazı değiştirilemez.

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir. Elektrikli cihazları evsel atıkların içine atmayın! Sadece AB ülkeleri için: Atık Elektrikli ve Elektronik Cihazlar Avrupa yöner- gesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilme- si zorunludur.

Bu vesileyle STEINEL Vertrieb GmbH, kablosuz sistem türü RS PRO Connect R10/RS PRO Con- nect R20/RS PRO Connect R30'un 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adre- sinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Alıcı sıfatıyla satıcıya karşı kanun ile öngörülen ga- ranti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional STEINEL Profesyonel Sensörlü ürününüzün kusur- suz kullanılabilirliği ve düzenli fonksiyonu konusun- da 5yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuz- luğu garanti ediyoruz. Garanti haklarından faydalanma Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hak- kındaki bilgileri yandaki web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr– 103 –

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] ulaşabilirsiniz. ÜRETİCİ

12. Teknik özellikler– 105 –

=84 Ortalama nominal hizmet ömrü: L70B50 25°C sıcaklıkta: >60.000saat Renk tutarlılığı SDCM: Başlangıç değeri: 3 Fon ışığı %1-50 arasında ayarlanabilir Temel ışık %50-100 arasında ayarlanabilir YF tekniği 5,8GHz (sıcaklıktan bağımsız, en küçük harekete bile tepki verir) / < 1mW Algılama menzili 1-10m çap, kademesiz ayarlanabilir Kapsama açısı 160° menfez açısıyla birlikte 360° Zaman ayarı 5 sn-60dak Alacakaranlık ayarı 2-2000Lux Koruma türü IP40 Koruma sınıfı II Ortam sıcaklığı -20°C-+40°C Bluetooth frekansı 2,4-2,48GHz Bluetooth verici gücü 5dBm/3mW Bu ürün, şu enerji verimliliği sınıfına dahil olan bir ışık kaynağı içerir: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 106 – R30 PLUS SC NW: R30 PLUS Q SC NW: R30 PLUS Q SC WW: R30 PLUS SC WW: R10 BASIC SC NW: R10 BASIC SC WW: R20 BASIC SC NW: R20 BASIC Q SC NW: R20 BASIC Q SC WW: R20 BASIC SC WW: R30 BASIC SC NW: R30 BASIC Q SC NW: R30 BASIC Q SC WW: R30 BASIC SC WW: „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „D“ „C“ „C“ „D“ Işık şiddeti dağılımı: LumEdit 202101200639_R10 4000K mit heller Haube_HW von 2361_5.0x5.0 Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Tüm teknik bilgileri www.steinel.de adresinde bulabilirsiniz.– 107 – Arıza Nedeni Giderilmesi Sensörlü lambada gerilim yok ■ Sigorta atmış, çalıştırılmamış, kablo kopuk ■ Elektrik kablosunda kısa devre ■ Muhtemelen, mevcut elektrik anahtarı kapalı ■ Sigortayı çalıştırın, değiştirin, elektrik anahtarını çalıştırın, kabloyu avometre ile gözden geçirin ■ Bağlantıları gözden geçirin ■ Elektrik anahtarını çalıştırın Sensörlü lamba devreye girmiyor ■ Alacakaranlık ayarı yanlış seçilmiş ■ Elektrik anahtarı KAPALI ■ Sigorta atmış ■ Yeniden ayarlayın ■ Çalıştırın ■ Sigortayı çalıştırın, değiştirin, gerekt. bağlantıyı kontrol edin Sensörlü lamba kapan- mıyor ■ Kapsama alanında sürekli hareket var ■ Alanı kontrol edin Sensörlü lamba, hareket algılanmaksızın çalışıyor ■ Sensörlü lamba hareketsiz ortamda monte edilmemiş ■ Hareket mevcut, ancak izleyici tara- fından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.) ■ Gövdeyi sıkı monte edin ■ Alanı kontrol edin Sensörlü lamba harekete rağmen devreye girmiyor ■ Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ■ Alacakaranlık ayarı yanlış seçilmiş ■ Alanı kontrol edin ■ Yeniden ayarlayın İşletim arızası acil durum ışığı Arıza Nedeni Giderilmesi Arka aydınlatma devreye girmiyor ■ Acil durum ışığı aküsü şarj oluyor ■ Akünün tamamen dolması için azami 24 saat bekleyin

13. İşletim arızaları
