NAVODILA ZA UPORABO RS PRO R30 Basic SC STEINEL

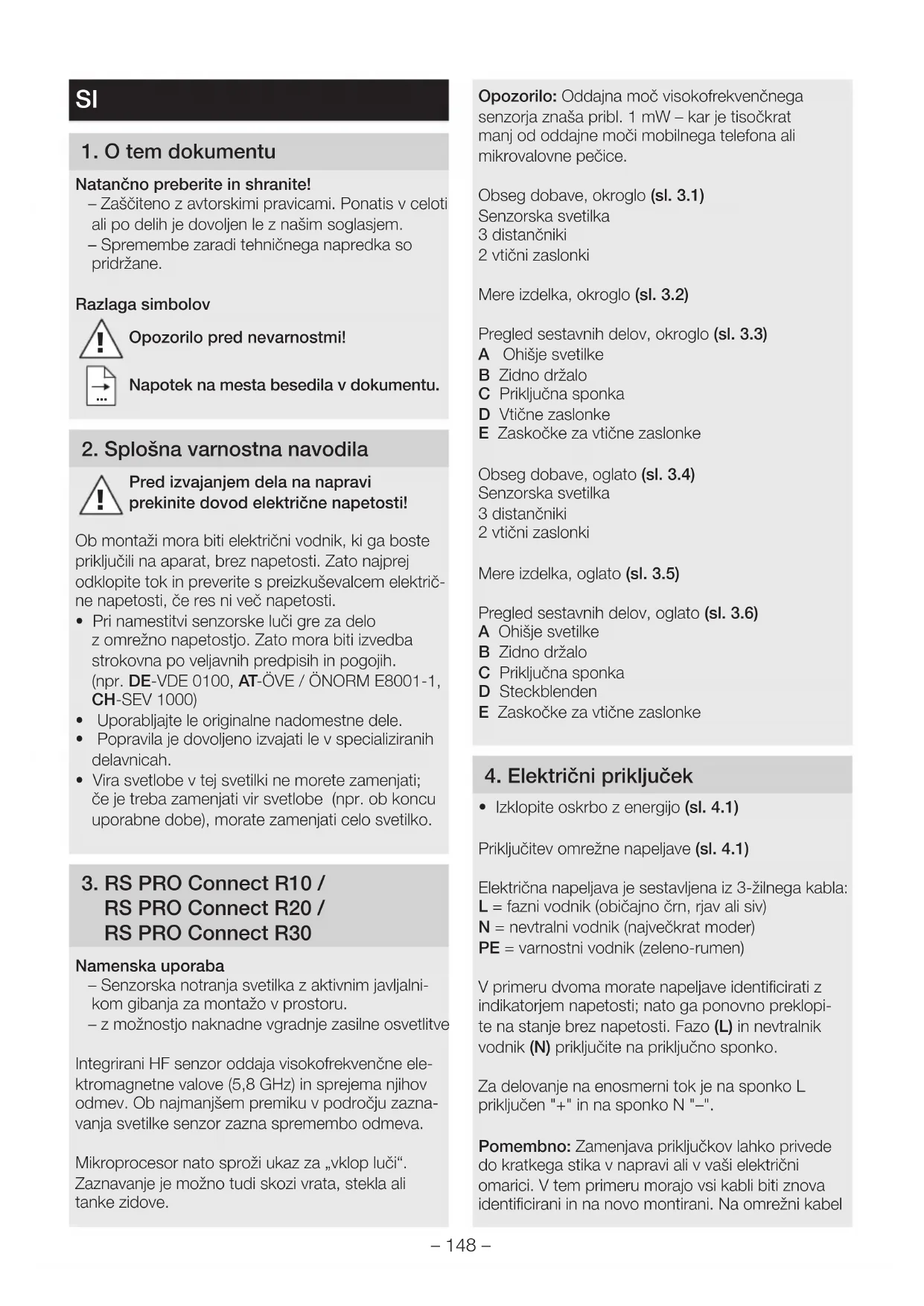

Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Razlaga simbolov

2. Splošna varnostna navodila

• Pri namestitvi senzorske luči gre za delo z omrežno napetostjo. Zato mora biti izvedba strokovna po veljavnih predpisih in pogojih. (npr. DE-VDE 0100, AT-ÖVE/ÖNORME8001-1, CH-SEV1000)

RS PRO Connect R20 / RS PRO Connect R30 Namenska uporaba – Senzorska notranja svetilka z aktivnim javljalni- kom gibanja za montažo v prostoru. – z možnostjo naknadne vgradnje zasilne osvetlitve Integrirani HF senzor oddaja visokofrekvenčne ele- ktromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob najmanjšem premiku v področju zazna- vanja svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za „vklop luči“. Zaznavanje je možno tudi skozi vrata, stekla ali tanke zidove. Opozorilo: Oddajna moč visokofrekvenčnega senzorja znaša pribl. 1 mW – kar je tisočkrat manj od oddajne moči mobilnega telefona ali mikrovalovne pečice. Obseg dobave, okroglo (sl.3.1) Senzorska svetilka 3 distančniki 2 vtični zaslonki Mere izdelka, okroglo (sl.3.2) Pregled sestavnih delov, okroglo (sl.3.3) A Ohišje svetilke B Zidno držalo C Priključna sponka D Vtične zaslonke E Zaskočke za vtične zaslonke Obseg dobave, oglato (sl.3.4) Senzorska svetilka 3 distančniki 2 vtični zaslonki Mere izdelka, oglato (sl.3.5) Pregled sestavnih delov, oglato (sl.3.6) A Ohišje svetilke B Zidno držalo C Priključna sponka D Steckblenden E Zaskočke za vtične zaslonke

4. Električni priključek

• Izklopite oskrbo z energijo (sl. 4.1) Priključitev omrežne napeljave (sl.4.1) Električna napeljava je sestavljena iz 3-žilnega kabla: L=fazni vodnik (običajno črn, rjav ali siv) N = nevtralni vodnik (največkrat moder) PE = varnostni vodnik (zeleno-rumen) V primeru dvoma morate napeljave identificirati z indikatorjem napetosti; nato ga ponovno preklopi- te na stanje brez napetosti. Fazo (L) in nevtralnik vodnik (N) priključite na priključno sponko. Za delovanje na enosmerni tok je na sponko L priključen "+" in na sponko N "–". Pomembno: Zamenjava priključkov lahko privede do kratkega stika v napravi ali v vaši električni omarici. V tem primeru morajo vsi kabli biti znova identificirani in na novo montirani. Na omrežni kabel– 149 – lahko inštalirate omrežno stikalo za vklop in izklop (pri uporabi brez modula zasilne luči). Pomembno: Vira svetlobe v tej svetilki ne morete zamenjati; če je treba zamenjati vir svetlobe (npr. ob koncu uporabne dobe), morate zamenjati celo svetilko.

• Preverite vse sklope glede poškodb.

• Poškodovanega izdelka ne uporabljajte.

• Odvijte varnostne vijake (popolna odstranitev varnostnih vijakov ni potrebna) in snemite ohišje svetilke (sl.5.1)

Tovarniške nastavitve Nastavitev dosega: 10 m Nastavitev časa, glavna luč: 3 min. Nastavitev časa, osnovna luč: 5 min. Nastavitev zatemnitve: 500 luksov Osnovna luč, nivo zatemnitve: 5 % Osvetlitev ozadja: VKLOP (ON) Funkcija senzorja je v tovarniški nastavitvi vklopljena, da je svetilka neposredno pripravljena za delovanje. Za preklop izdelka v referenčni način, vpokličite tehnično dokumentacijo pod: www.steinel.de. Za konfiguracijo svetilke je treba iz AppStore sneti aplikacijo Steinel Connect App. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik. Android iOS Nastavitev dosega Mejo dosega lahko nastavite na vrednost med 1 in 10 m. Z vtikom priloženih zaslonk lahko doseg zmanjšate v štirih smereh. (sl.6.1) Nastavitev časa Želeni čas svetenja glavne luči lahko brezstopenj- sko nastavite od 5 sekund do 60 minut. Z vsakim zaznanim gibanjem pred iztekom nastavljenega časa se ura postavi na začetek. Nastavitev zatemnitve Želeno mejo vklopa senzorja lahko brezstopenjsko nastavite od približno 2 luksa do 2000 luksov. Osnovna osvetlitev Svetlost osnovne luči lahko nastavite na od 1 do 50 %. Trajanje osnovne luči lahko nastavite brezsto- penjsko na od 10 do 30 minut ali celo noč. Glavna luč Svetlost glavne luči lahko nastavite na od 50 do 100 %. Osvetlitev ozadja (različica PLUS) Nastavitev za vklop ali izklop osvetlitve ozadja lahko nastavite ročno. Tvorjenje skupin Obstaja možnost, da RS PRO Connect R10/R20/ R30 uporabljate kot enojno svetilko ali zvežete več svetilk prek radijske komunikacije v skupino. Vse svetilke, dodeljene eni skupini, delujejo v skladu s parametri skupine, nastavljenimi v aplikaciji Steinel Connect. Mejo dosega lahko za vse udeležence skupine nastavite individualno. Fade Time Pri vklopu in izklopu lahko krivuljo zatemnitve nasta- vite s časom za zameglitev (Fade) (1s - 3s). Sosednja funkcija Reguliranje sosednje funkcije lahko aktivirate/deakti- virate prek Steinel Connect App. Pri tem se dodelijo sosednje skupine aktivne skupine luči. Skupina re- agira na signale vklopa dodeljene sosednje skupine in ustrezno preklopi na glavno ali osnovno svetlobo. SI– 150 – Prijavna funkcija ob prisotnostiZ Steinel Connect App lahko aktivirate/deaktivi- rate prijavno funkcijo ob prisotnosti. Prijavno funk-cijo ob prisotnosti se naj aktivira, da se zajemanje senzorja po nastavitvi nastavi na večjo občutljivost. S tem je na primer mogoče po vstopu v območje zajemanja (z večjimi premiki) zajeti tudi manjše premikanje kot je npr. premikanje dlani ali roke. S tem se prepreči, da premiki zunaj želenega območja zajemanja povzročajo neželene vklope, da pa pri manjših premikih luč ostane vklopljena. Da se prepreči stalni vklop, mora biti vsakih deset minut zaznan najmanj en premik. Če to ni mogoče, se izstopi iz občutljivega načina in svetilka se po poteku časa naknadnega teka izklopi. Če ostane svetilka stalno neželeno vklopljena, deaktivirajte prijavno funkcijo ob prisotnosti.Krivulja porazdelitve svetlobe (sl.6.2)

Modul zasilne lučiEAN 4007841064143

8. Vzdrževanje in nega

Izdelka ni treba vzdrževati.Če je ohišje svetilke umazano, ga očistite z vlažno krpo (brez čistil).Pomembno:Krmilna naprava ni zamenljiva.

Električne aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo.Elektroaparatov ne odstranjujte kot hišnih smeti!Samo za države članice EU:V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim preno-som v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

10. Izjava o skladnosti

STEINEL Vertrieb GmbH potrjuje, da je tip radijske opreme RSPROConnectR10/ RSPROCon-nectR20/ RSPROConnectR30 skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

11. Garancija proizvajalca

Kot kupcu so vam na voljo zakonske garancijske pravice v skladu s 437. členom in naslednjimi Civilnega zakonika (BGB, Bürgerliches Gesetzbu-ch) (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garanci-jo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elek-tronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin. UveljavljanjeČe želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: ELEKTRO – PROJEKT PLUS D.O.O., Suha pri Predosljah 12, SI-4000 Kranj, PE GRENC 2, 4220 Škofja Loka. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za tran-sportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.(Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.priporocam.siČe imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa 00386-4-2521645. PROIZVAJALCA

12. Tehnični podatki– 152 –

=84 Srednja izmerjena življenjska doba: L70B50 pri 25°C: >60.000ur. Barvna konsistenca SDCM: Začetna vrednost: 3 Osnovna osvetlitev: nastavljiva med 1 in 50 % Glavna luč: nastavljiva med 50 in 100 % VF-tehnologija: 5,8 GHz (reagira temperaturno neodvisno na najmanjše premikanje) / < 1 mW Doseg zaznavanja: 1-10 m premera, brezstopenjsko nastavljiv Kot zaznavanja: 360° z odpiralnim kotom 160° Nastavitev časa: 5 s-60min Nastavitev zatemnitve: 2-2000luksov Vrsta zaščite: IP40 Razred zaščite: II Temperatura okolice: -20°C-+40°C Frekvenca Bluetooth: 2,4-2,48GHz Oddajna moč Bluetooth: 5dBm/3mW Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti: R10 PLUS SC NW: R10 PLUS SC WW: R20 PLUS SC NW: R20 PLUS Q SC NW: R20 PLUS Q SC WW: R20 PLUS SC WW: „D“ „D“ „D“ „D“ „D“ „D“– 153 –

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C R30 PLUS Q SC NW R30 PLUS Q SC WW R30 BASIC Q SC NW R30 BASIC Q SC WW Celotne tehnične informacije so na voljo na www.steinel.de– 154 – Motnja Vzrok Pomoč Senzorska svetilka nima napetosti ■ Varovalka se je sprožila, ni vklopljena, povezava je prekinjena ■ Kratki stik v električnem omrežju ■ Morebitno prisotno omrežno stikalo je izklopljeno ■ Vklopite, zamenjajte varovalko, vklopite omrežno stikalo, preverite vod z indikatorjem napetosti ■ Preverite priključke ■ Vklopite omrežno stikalo Senzorska svetilka se ne vklopi ■ Nastavitev zatemnitve je napačno izbrana ■ Omrežno stikalo je izklopljeno ■ Varovalka se je sprožila ■ Ponovno nastavite ■ Vklopite ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek Senzorska svetilka se ne izklopi ■ Stalno premikanje na področju zajemanja, ■ Preverite področje Senzorska svetilka se vklopi, ne da bi bilo zaznano gibanje ■ Senzorska svetilka ni stabilno montirana ■ Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmeta v neposredni bližini svetilke itd.) ■ Ohišje trdno montirajte ■ Preverite področje Senzorska svetilka se kljub gibanju ne vklopi ■ Hitra premikanja so zatrta z namenom zmanjšati motnje ali pa je področje zaznavanja nastavljeno preozko ■ Nastavitev zatemnitve je napačno izbrana ■ Preverite področje ■ Ponovno nastavite Okvara zasilne osvetlitve Motnja Vzrok Pomoč Osvetlitev ozadja se ne vklopi ■ Zasilna osvetlitev polni akumulator ■ Počakajte do 24 ur, da se akumulator popolnoma napolni

13. Motnje delovanja– 155 –
