Spot Garden SC - Svetilka STEINEL - Brezplačna navodila za uporabo

Vrsta izdelka	Zunanja LED luč z detektorjem gibanja in Bluetooth povezljivostjo
Znamka / Model	Steinel Spot Garden SC
Mere (D × Š × V)	69 × 118 × 369 mm
Dolžina kabla	2 500 mm z omrežnim vtičem
Napajalna napetost	220-240 V, 50/60 Hz
Poraba energije (Pon)	7,90 W
Svetlobni tok	512 lm (izkoristek 64,8 lm/W)
Barvna temperatura	3 000 K (toplo bela)
Indeks barvnega upodabljanja	Ra > 80
Povprečna življenjska doba	L70B50 pri 25 °C: > 20 000 h
Tehnika zaznavanja	Pasivni infrardeči (PIR)
Kot zaznavanja / Doseg	90° / maks. 10 m
Nastavljiva zakasnitev	5 s – 60 min (prek aplikacije)
Prag sprožitve	2 – 2 000 lx (nastavljivo prek aplikacije)
Stopnja zaščite	IP44 (primerno za zunanjo uporabo)
Razred zaščite	I (potrebna ozemljitev)
Povezljivost	Bluetooth 2,4 – 2,48 GHz (aplikacija Steinel Connect)
Vključen svetlobni vir	LED GU10 maks. 9 W (zamenljiv)
Montaža	Na talni kol (priložen)
Temperatura okolice	-20 °C do +40 °C
Vzdrževanje	Čistite z vlažno krpo brez detergenta
Garancija proizvajalca	3 leta (5 let za serijo XLED home)

Pogosto zastavljena vprašanja - Spot Garden SC STEINEL

Kako nastaviti Spot Garden SC prek aplikacije?

Prenesite aplikacijo Steinel Connect iz App Store (iOS) ali Google Play (Android). Vklopite Bluetooth na pametnem telefonu, nato odprite aplikacijo. Sledite navodilom za seznanitev luči. Nastavite lahko zakasnitev, prag sprožitve, ure vklopa/izklopa in omrežno povezovanje.

Kakšen je doseg detektorja gibanja?

Pasivni infrardeči detektor ima kot zaznavanja 90° in največji doseg 10 metrov v optimalnih pogojih.

Ali lahko sam zamenjam svetlobni vir?

Da, LED vir je GU10 odstranljiv (maks. 9 W). Za zamenjavo: odvijte pokrovno steklo, odvijte vir, ga zamenjajte in privijte steklo nazaj. Prepričajte se, da je tesnilo čisto in nepoškodovano.

Luč se ne prižge, kaj storiti?

Najprej preverite napajanje: varovalko, stikalo, kabel. Če je vse v redu, je lahko vir okvarjen (zamenjajte ga) ali pa je detektor zakrit. Pri modelih SC se prepričajte, da je aplikacija povezana in Bluetooth deluje.

Kako očistiti luč?

Uporabite vlažno krpo (brez detergenta) za brisanje umazanije. Nikoli ne potapljajte naprave v vodo in se izogibajte abrazivnim sredstvom.

Ali je to luč mogoče uporabljati z zatemnilnikom?

Ne, LED svetilka ni zatemnljiva. Ne priključujte te luči na zatemnilnik, saj bi to lahko poškodovalo napravo.

Kaj storiti, če se luč nenehno prižiga in ugaša?

To je lahko posledica gibanja živali v območju zaznavanja. Usmerite detektor bolj navzgor ali spremenite območje v aplikaciji. Preverite tudi, ali ovire (drevesa, avtomobili) ne sprožajo senzorja.

Ali lahko luč uporabljam v notranjosti?

Čeprav IP44 omogoča zunanjo uporabo, se lahko uporablja tudi v notranjosti. Vendar je zasnovan za talno montažo in je odporen na vremenske vplive. Prepričajte se, da kabel ni poškodovan.

Kako sinhronizirati vgrajen časovnik?

Časovnik se ob vsaki povezavi prek aplikacije Steinel Connect samodejno sinhronizira z uro vašega pametnega telefona. Če je bila luč odklopljena od napajanja, jo ponovno povežite prek aplikacije za ponovno sinhronizacijo.

Kakšna je življenjska doba LED in kako reciklirati luč?

Povprečna življenjska doba je 20 000 ur (L70B50). Ob koncu življenjske dobe napravo odnesite na zbirno mesto za elektronske odpadke (ne zavrzite je v gospodinjske odpadke). Embalažo lahko reciklirate.

NAVODILA ZA UPORABO Spot Garden SC STEINEL

• Natančno preberite in shranite!
• Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehničnega napredka so pridržane.
• Vse mere izdelka v mm.

Razlaga simbolov

Opozorilo pred nevarnostmi!

Napotek na mesta besedila v dokumentu.

2. Splošna varnostna navodila

Pred izvajanjem katerih koli del na napravi prekinite dovod električne napetosti!

→Uporabljajte samo originalne nadomestne dele.
→Popravila lahko izvajajo le v strokovnih delavnicah.
→Ni primerno za uporabo s halogenskimi svetili.

3. Way / Garden

Namenska uporaba

– LED-svetilka za montažo na tla v zunanjih področjih.
– Za priključitev na vtičnico IP44.

Spot Way NightAuto / Spot Garden NightAuto

– Senzorska LED-svetilka vsebuje senzor za svetlost.

- Senzorska LED-svetilka vsebuje infrardeči javljalnik gibanja in je nastavljiva prek Bluetooth in aplikacije.

Nenamenska uporaba

– LED-svetilke ni mogoče zatemniti.

Ni mogoče zatemniti

Obseg dobave Spot Way (SI. 3.1)

– Svetilka s stojalom, talno ploščo in priključnim kablom z omrežnim vtičem
– Trije vijaki
– Trije vložki

Obseg dobave Spot Garden (Sl. 3.2)

– Svetilka s priključnim kablom z omrežnim vtičem
- Konica za v zemljo
- Dva vijaka

Mere izdelka Spot Way (SI. 3.3)

Mere izdelka Spot Garden (Sl. 3.4)

Mere izdelka (Sl. 3.5 – 3.10)

A Ohišje svetilke
B Senzor gibanja (samo Spot Way / Garden senzor Connect)
C Senzor svetlosti (samo Spot Way / Garden NightAuto)
D Nastavitev zatemnitve (samo Spot Way / Garden NightAuto)
E Stojalo s talno ploščo (samo Spot Way)
F Konica za v zemljo (samo Spot Garden)
G Omrežni priključni kabel z vtičem

Območje zaznavanja za Spot Way / Garden senzor Connect (Sl. 3.11 – 3.16)

Razdelitev jakosti svetlobe (Sl. 3.17)

4. Montaža

→Preverite vse sklope, ali so morda poškodovani.
→Poškodovanega izdelka ne uporabljajte.
→Zunanjega, gibljivega voda te svetilke ni mogoče zamenjati.

Navodila za verzijo NightAuto

→Zagotovite, da senzor svetlosti ne bo prekrit (npr. z listjem).

5. Delovanje

Spot Way NightAuto / Spot Garden NightAuto

Tovarniške nastavitve

- Nastavitveni gumb nastavljen na ⚙ = stalno VKL.

Nastavitev zatemnitve (Sl. 5.2)

Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od približno 2 luksa do 1.000 luksov.

• Nastavitveni gumb nastavljen na 🎩 = stalno VKL.
• Gumb za reguliranje nastavljen na C = delovanje ob mraku (pribl. 2 luksa).

Za test delovanje pri dnevni svetlobi mora biti gumb za reguliranje na 🚙️.

Tovarniške nastavitve

– Nastavitev zatemnitve: 2.000 luksov
– Nastavitev časa: 5 sekund

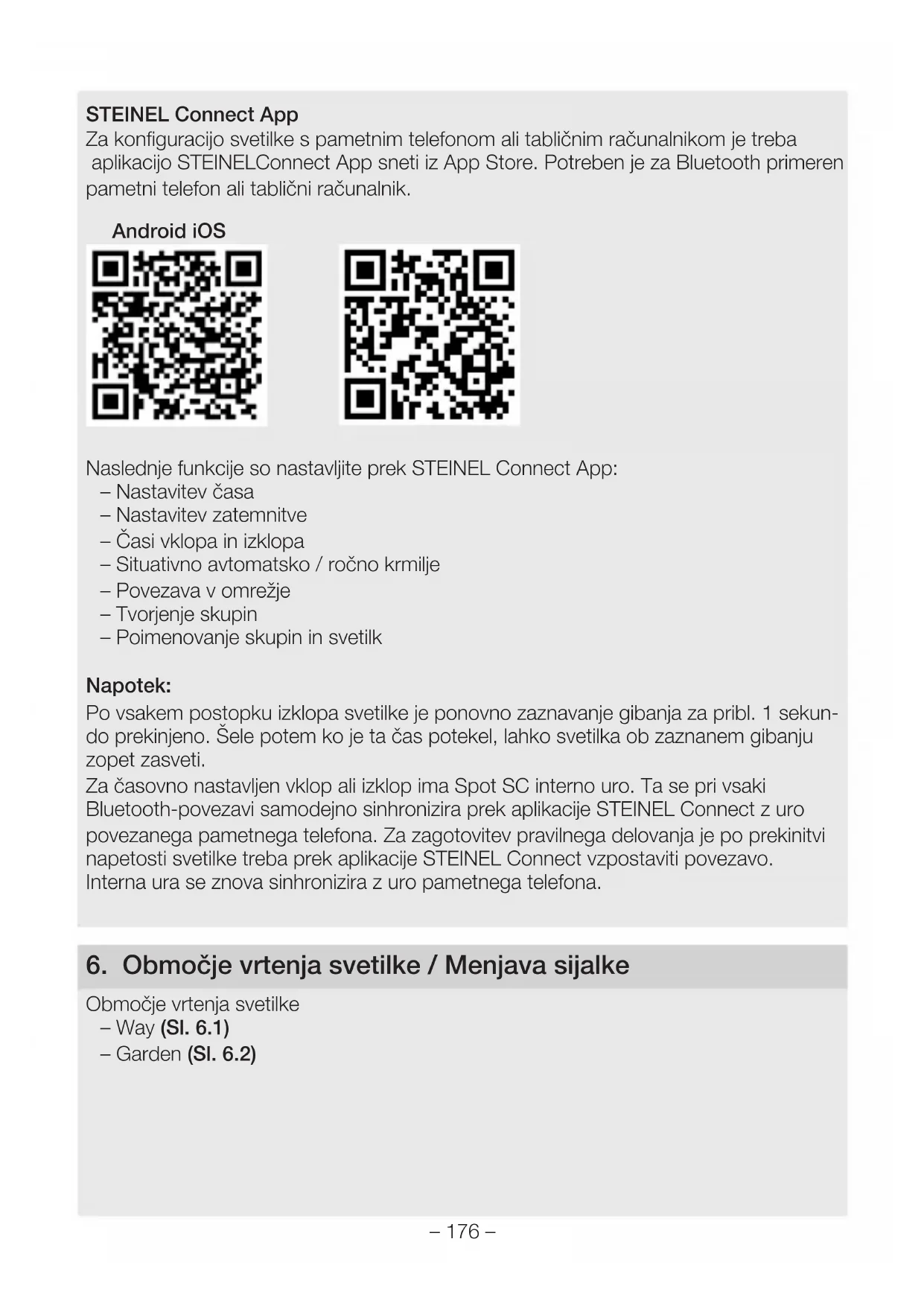

STEINEL Connect App

Za konfiguracijo svetilke s pametnim telefonom ali tabličnim računalnikom je treba aplikacijo STEINELConnect App sneti iz App Store. Potreben je za Bluetooth primeren pametni telefon ali tablični računalnik.

Android iOS

Naslednje funkcije so nastavljite prek STEINEL Connect App:

– Nastavitev časa
– Nastavitev zatemnitve
- Časi vklopa in izklopa
– Situativno avtomatsko / ročno krmilje
– Povezava v omrežje
- Tvorjenje skupin
- Poimenovanje skupin in svetilk

Napotek:

Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem ko je ta čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.

Za časovno nastavljen vklop ali izklop ima Spot SC interno uro. Ta se pri vsaki Bluetooth-povezavi samodejno sinhronizira prek aplikacije STEINEL Connect z uro povezanega pametnega telefona. Za zagotovitev pravilnega delovanja je po prekinitvi napetosti svetilke treba prek aplikacije STEINEL Connect vzpostaviti povezavo. Interna ura se znova sinhronizira z uro pametnega telefona.

6. Območje vrtenja svetilke / Menjava sijalke

Območje vrtenja svetilke

- Way (Sl. 6.1)

- Garden (Sl. 6.2)

Menjava svetila

→ Sprostite pokrivno ploščico na ohišju svetilke in jo izvlecite ven. (Sl. 6.3)
→ Sprostite sijalko in jo izvlecite ven. (SI. 6.4)
→ Vstavite novo sijalko in jo trdno privijte. (SI. 6.5)
→ Namestite pokrivno ploščico in jo trdno privijte. (SI. 6.6)

Pomembno:

Uporabite samo GU10-LED-sijalko do največ 9 W.

Napotek:

→ Pri menjavi svetila zagotovite, da tesnilo in tesnilna površina ne bosta umazana ali poškodovana.

7. Vzdrževanje

Izdelka ni treba vzdrževati.

Če je svetilka umazana, jo očistite z vlažno krpo (brez čistil).

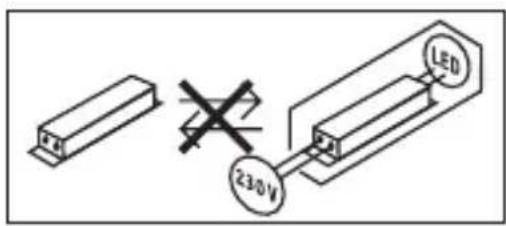

Pomembno: Krmilna naprava ni zamenljiva.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

STEINEL GmbH potrjuje, da je tip radijske opreme Spot Way SC / Spot Garden SC skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.stinel.de

10. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo po-manjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila:

Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

1. Tehnični podatki

Mere(Š × G × V)(Š × G × V)	Spot Way: 140 × 226 × 572 mmSpot Garden: 69 × 118 × 369 mm
Dolžina kabla 2.500 mm
Omrežna napetost 220 – 240 V, 50/60 Hz
Poraba energije (P _on ) svetilke*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Svetlobni tok / svetlost svetilke*	Spot Way / Garden: 512 lm; 76,40 lm/WSpot Way / Garden NightAuto: 512 lm; 65,10 lm/WSpot Way / Garden SC: 512 lm; 64,80 lm/W
Svetlobni tok sijalke 620 lm 92,5 lm/W
Poraba energije sijalke 6,7 W
Stanje pripr. (svetilka)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Stanje pripravljenosti (omrežje) (P _net )	Spot Way / Garden SC: 0,42 W
Temperatura barve* 3.000 K (topla bela)
Indeks barvne reprodukcije*	R _a > 80
Srednja izmerjena življenjska doba*	L70B50 pri 25 °C: > 20.000 ur.
Barvna konsistenca SDCM * 6
Senzorska tehnika Pasivno infrardeče (samo Spot Way / Garden SC)
Območje zaznavanja →Kot zaznavanja →Odpiralni kot	(samo Spot Way / Garden SC)90°90°
Doseg maks. 10 m (samo Spot Way / Garden SC)
Nastavitev časa 5 s – 60 min (samo Spot Way / Garden SC)
Nastavitev zatemnitve	2 – 1.000 Lux (samo Spot Way / Garden NightAuto)2 – 2.000 Lux (samo Spot Way / Garden SC)
Vrsta zaščite IP44
Razred zaščite I
Temperatura okolice	-20 °C do +40 °C
Frekvenca Bluetooth	2,4 – 2,48 GHz (samo Spot Way / Garden SC)
Oddajna moč Bluetooth (P _net )	5 dBm / 0,60 mW (samo Spot Way / Garden SC)

* za poljubno LED-sijalko
Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti „F“

12. Motnje delovanja

Motnja Vzrok Pomoč

LED-svetilka se ne vklopi	Varovalka se je sprožila,ni vklopljena,povezava je prekinjena	Vklopite, zamenjajtevarovalko, vklopiteomrežno stikalo;preverite vod z indikatorjem napetosti
	Kratki stikOkvarjena sijalka	Preverite priključkeMenjava sijalke
NightAuto-LED-svetilka se ne vklopi	Pri dnevnem delovanju;nastavitev zatemnitve senahaja na nočnemdelovanjuOmrežno stikalo jeizklopljenoVarovalka se je sprožilaObmočje zaznavanja ninatančno nastavljeno	Ponovno nastaviteVklapljanjeVklopite, zamenjajtevarovalko, po potrebipreverite priključekPonovno nastavite
NightAuto-LED-svetilkasene izklopi	Pri delovanju ob mraku;nastavitev zatemnitve senahaja STALEN VKL.Stalno premikanje vobmočjuzajemanjaSenzor svetlosti jeprekrit (npr. z listjem)	Ponovno nastavitePreverite področje inpo potrebi ponovnonastavite oz. prekrijteS senzorja svetlostiodstranite prekritje
Senzor SC-LED-svetilka stalno preklaplja VKL./IZK.	V področju zaznavanjase premikajo živali	Senzor zasučitenavzgor ali pa gaodkrijte; območje-prestavite ali prekrijte

Motnja Vzrok Pomoč

Senzor SC-LED-svetilka neželeno vklaplja

■ Veter premika drevesa in grmovje na območju zaznavanja■ Senzor zaznava avtomobile na cesti■ Nenadne spremembe temperature zaradi vremenskih vplivov (veter, dež, sneg) odpadni zrak iz ventilator-jev, odprtih oken■ Senzorska-LED-svetilka niha (se premika) npr. zaradi vetra ali močnih padavin

■ Spremenite območje■ Spremenite območje■ Spremenite področje, prestavite mesto montaže■ Montirajte senzorsko LED-svetilko na trdno podlago
