Spot Garden SC - Lampă STEINEL - Manual de utilizare gratuit

Tip produs	Lampă LED exterior cu detector de mișcare și conectivitate Bluetooth
Marcă / Model	Steinel Spot Garden SC
Dimensiuni (L × l × H)	69 × 118 × 369 mm
Lungime cablu	2 500 mm cu ștecăr
Tensiune de alimentare	220-240 V, 50/60 Hz
Putere absorbită (Pon)	7,90 W
Flux luminos	512 lm (eficiență 64,8 lm/W)
Temperatură de culoare	3 000 K (alb cald)
Indice de redare a culorilor	Ra > 80
Durată medie de viață	L70B50 la 25 °C: > 20 000 h
Tehnică de detectare	Infraroșu pasiv (PIR)
Unghi de detectare / Rază	90° / max. 10 m
Temporizare reglabilă	5 s – 60 min (prin aplicație)
Prag de declanșare	2 – 2 000 lx (reglabil prin aplicație)
Grad de protecție	IP44 (potrivit pentru exterior)
Clasă de protecție	I (împământare necesară)
Conectivitate	Bluetooth 2,4 – 2,48 GHz (aplicația Steinel Connect)
Sursă luminoasă inclusă	LED GU10 max. 9 W (înlocuibil)
Montaj	Pe țăruș de pământ (inclus)
Temperatură ambiantă	-20 °C până la +40 °C
Întreținere	Curățați cu o cârpă umedă fără detergent
Garanție producător	3 ani (5 ani pentru seria XLED home)

Întrebări frecvente - Spot Garden SC STEINEL

Cum se configurează Spot Garden SC prin aplicație?

Descărcați aplicația Steinel Connect din App Store (iOS) sau Google Play (Android). Activați Bluetooth pe smartphone, apoi deschideți aplicația. Urmați instrucțiunile pentru a asocia spotul. Veți putea regla temporizarea, pragul de declanșare, orele de pornire/oprire și conectarea în rețea.

Care este raza detectorului de mișcare?

Detectorul infraroșu pasiv are un unghi de detectare de 90° și o rază maximă de 10 metri în condiții optime.

Pot înlocui eu singur sursa luminoasă?

Da, sursa LED este o GU10 detașabilă (max. 9 W). Pentru înlocuire: deșurubați capacul de sticlă, deșurubați sursa, înlocuiți-o și reînșurubați capacul. Asigurați-vă că garnitura este curată și intactă.

Spotul nu se aprinde, ce să fac?

Verificați mai întâi alimentarea: siguranță, întrerupător, cablu. Dacă totul este corect, sursa poate fi defectă (înlocuiți-o) sau detectorul poate fi mascat. Pentru modelele SC, asigurați-vă că aplicația este conectată și că Bluetooth funcționează.

Cum se curăță spotul?

Folosiți o cârpă umedă (fără detergent) pentru a șterge murdăria. Nu scufundați niciodată dispozitivul în apă și evitați produsele abrazive.

Este posibil să folosesc acest spot cu un variator?

Nu, corpul de iluminat LED nu este reglabil (dimmable). Nu conectați acest spot la un variator, acest lucru ar putea deteriora dispozitivul.

Ce să fac dacă spotul se aprinde și se stinge continuu?

Acest lucru poate fi cauzat de mișcări ale animalelor în zona de detectare. Orientați detectorul mai sus sau modificați zona în aplicație. Verificați, de asemenea, că niciun obstacol (copaci, mașini) nu declanșează senzorul.

Pot folosi spotul în interior?

Deși IP44 permite utilizarea în exterior, poate fi folosit și în interior. Cu toate acestea, este conceput pentru montaj pe sol și rezistă la intemperii. Asigurați-vă că cablul nu este deteriorat.

Cum se sincronizează temporizatorul încorporat?

Temporizatorul se sincronizează automat cu ora smartphone-ului dvs. la fiecare conectare prin aplicația Steinel Connect. Dacă spotul a fost deconectat de la alimentare, reconectați-l prin aplicație pentru a resincroniza.

Care este durata de viață a LED-ului și cum se reciclează spotul?

Durata medie de viață este de 20 000 de ore (L70B50). La sfârșitul vieții, duceți dispozitivul la un punct de colectare pentru deșeuri electronice (nu îl aruncați la gunoiul menajer). Ambalajul poate fi reciclat.

MANUAL DE UTILIZARE Spot Garden SC STEINEL

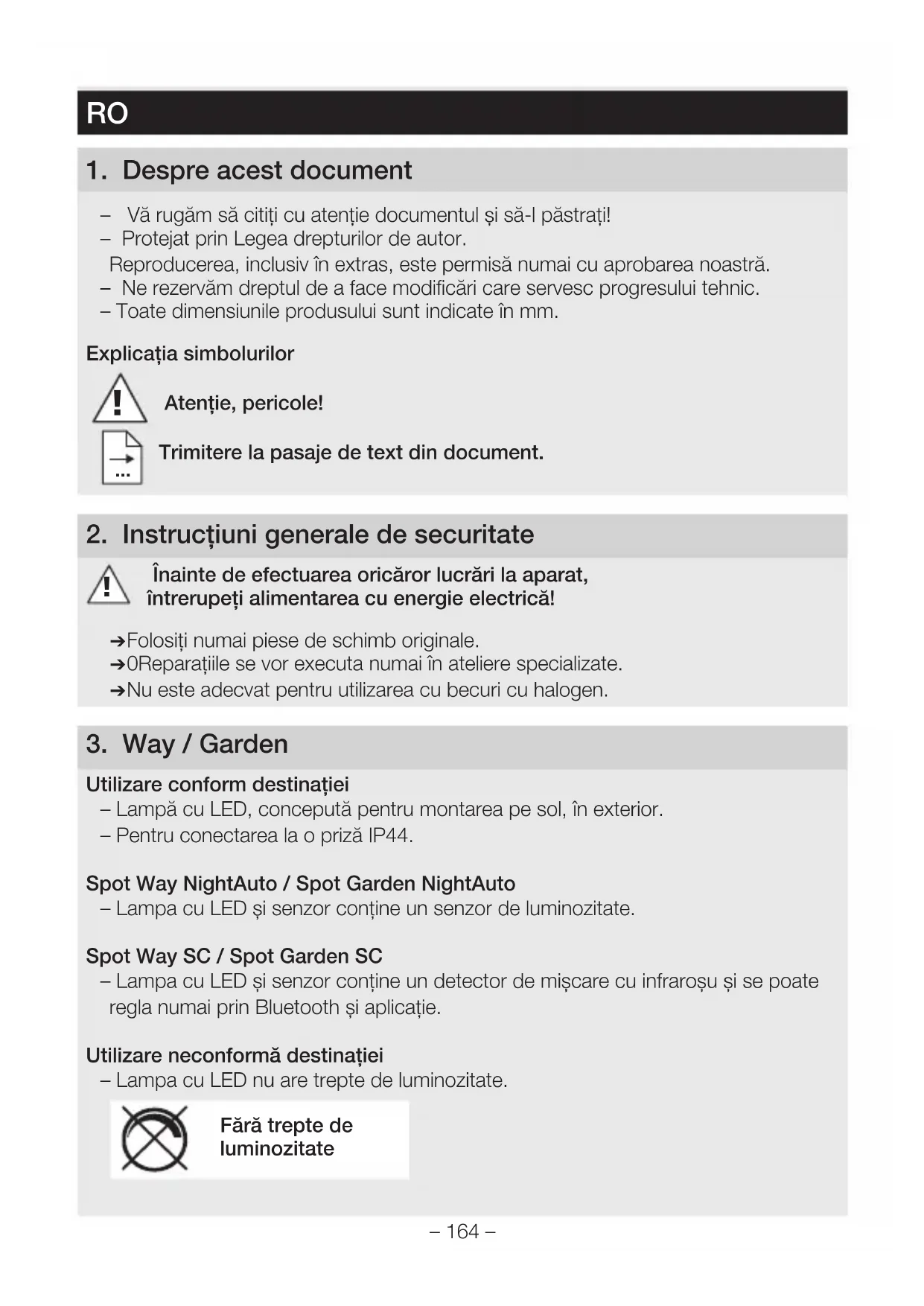

1. Despre acest document

• Vă rugăm să citiți cu atenție documentul și să-l păstrați!
• Protejat prin Legea drepturilor de autor.

Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

• Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.
• Toate dimensiunile produsului sunt indicate în mm.

Explicația simbolurilor

Atentie, pericole!

Trimitere la pasaje de text din document.

2. Instructiuni generale de securitate

Înainte de efectuarea oricăror lucrări la aparat, întrerupeți alimentarea cu energie electrică!

→Folositi numai piese de schimb originale.
→0Reparațiile se vor executa numai în ateliere specializate.
→Nu este adecvat pentru utilizarea cu becuri cu halogen.

3. Way / Garden

Utilizare conform destinatiei

– Lampă cu LED, concepută pentru montarea pe sol, în exterior.
- Pentru conectarea la o priză IP44.

Spot Way NightAuto / Spot Garden NightAuto

- Lampa cu LED și senzor conține un senzor de luminozitate.

Spot Way SC / Spot Garden SC

- Lampa cu LED și senzor conține un detector de mișcare cu infraroșu și se poate regla numai prin Bluetooth și aplicație.

Utilizare neconformă destinației

- Lampa cu LED nu are trepte de luminozitate.

Fără trepte de luminozitate

Volumul livrării Spot Way (Fig. 3.1)

– Lampă, incl. stâlp, placă de montat pe sol și cablu de racord cu ștecher de alimentare
- Trei şuruburi
- Trei dibluri

Volumul livrării (Fig. 3.2)

– Lampă, incl. cablu de racord cu ștecher de alimentare
- Lance
- Două şuruburi

Dimensiuni produs Spot Way (Fig. 3.3)

Dimensiuni produs Spot Garden (Fig. 3.4)

Prezentare sintetică a produsului (Fig. 3.5 – 3.10)

A Carcasă lampă
B Senzor de mişcare (numai Spot Way / Garden SC)
C Senzor de luminozitate (numai Spot Way / Garden NightAuto)
D Setarea luminozității de comutare (numai Spot Way / Garden NightAuto)
E Stâlp cu placă de montat pe sol (numai Spot Way)
F Lance (numai Spot Garden)
G Cablu de racord cu stecher

Distribuirea intensității luminii (Fig. 3.17)

4. Montaj

→ Verificați toate componentele pentru a constata dacă prezintă deteriorări.
→Nu puneti în funcțiune produsul dacă prezintă deteriorări.
→Cablul exterior, flexibil al acestei lămpi nu poate fi înlocuit.
În cazul unei deteriorări a cablului trebuie înlocuită întreaga lampă.
→ La montarea lămpii trebuie avut grijă să nu fie supusă trepidațiilor.
→ Alegeti un loc adecvat pentru montare, tinând cont de raza de acțiune și de detectarea mișcării.

Numai Spot Way / Garden SC:

Cea mai sigură detectare a mișcării se obține atunci când aparatul este montat lateral față de direcția de mers și nu există obstacole (de exemplu copaci, ziduri etc.) care să împiedice vizibilitatea senzorului.

Etapele montării Way

→ Introduceți capul proiectorului pe stâlp și strângeți până anclanșează. (Fig. 4.1)
→ Marcați locul unde vor fi găurile pentru placa de montat pe sol. (Fig. 4.2)
→ Faceți găurile și introduceti diblurile. (Fig. 4.3)

→Montajul lămpii pe sol. (Fig. 4.4)
→Introduceți stecherul. (Fig. 4.5)
→Realizați reglajele.
→„5. Functionarea“

Etapele montării Garden

→Montați lancea la lampă. (Fig. 4.6)
→Introduceți lampa în pământ. (Fig. 4.7)
→Introduceți stecherul. (Fig. 4.8)
→Realizați reglajele.
→„5. Functionarea“

Notă pentru Version NightAuto

→ Asigurati-vă că senzorul de luminozitate nu este acoperit (de ex. cu iarbă).

5. Functionarea

Spot Way NightAuto / Spot Garden NightAuto

Reglaje din fabrică

- Buton de reglaj poziționat = APRINDERE permanentă

Reglarea luminozității de comutare (Fig. 5.2 D)

Pragul dorit de comutare a lămpii poate fi reglat continuu de la cca. 2 până la 1.000 lucși.

• Buton de reglaj poziționat = APRINDERE permanentă
• Buton de reglaj poziționat pe = regim în funcție de luminozitatea ambientală (cca. 2 lucși)

Pentru testul de funcționare la lumina zilei butonul de reglare trebuie să fie poziționat pe

Spot Way SC / Spot Garden SC

Reglaje din fabrică

• Luminozitate de comutare: 2.000 lucşi
• Temporizare: 5 secunde

STEINEL Connect App

Pentru configurarea lâmpii cu smartphone sau tabletă trebuie descărcată aplicația STEINEL Connect din AppStore. Este necesar un smartphone sau o tabletă cu Bluetooth.

Android iOS

Următoarele funcții se pot regla prin STEINEL Connect App:

• Temporizare
• Setarea luminozității de comutare
• Timpi de pornire și oprire
• Comandă automată / manuală / în funcție de situație
  – Conectivitate în rețea
• Formarea grupurilor
  – Denumirea grupurilor și lămpilor

Indicatie:

După fiecare stingere a lâmpii, o nouă detectare de mișcare este posibilă doar după o întrerupere de cca. 1 secundă. Numai după trecerea acestui interval de timp lampa se poate aprinde din nou la detectarea mișcării.

Pentru aprindere și stingere în funcție de timp, Spot SC are un ceas intern. La fiecare conexiune Bluetooth prin STEINEL Connect App, acesta se sincronizează automat cu ceasul smartphone-urilor conectate.

Pentru a garanta funcționarea corectă, după o întrerupere a tensiunii la lampă trebuie realizată o conexiune prin STEINEL Connect App. Ceasul intern se sincronizează din nou cu ceasul smartphone-ului.

6. Zona de pivotare a lămpii / schimbarea becului

Zona de pivotare a lămpii

• Way (Fig. 6.1)
  – Garden (Fig. 6.2)

Schimbarea becului

→ Desfaceti geamul de protectie de la carcasa lâmpii și scoateți-l. (Fig. 6.3)
→Desfaceti becul și scoateți-l. (Fig. 6.4)
→ Introduceți noul bec și strângeti-l. (Fig. 6.5)
→ Pozitionați geamul de protecție și strângeti-l. (Fig. 6.6)

Important:

Nu utilizați decât becuri cu LED GU10 de până la max. 9 W.

Indicatie:

→ La schimbarea becului asigurati-vă că garnitura și suprafața de etanșare nu sunt murdare sau deteriorate.

7. Întreținere

Produsul nu necesită lucrări de întreținere.

În caz de murdărire, lampa poate fi curățată cu o lavetă umedă (fără detergent).

Important: Aparatul de comandă nu se poate înlocui.

8. Evacuarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Declaratie de conformitate

Prin prezenta, STEINEL GmbH declară că tipul de echipamente radio Spot Way Sensor SC / Spot Garden SC este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: www.steinel.de

10. Garanția de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte.

Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și post-garanție:

După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.

11. Date tehnice

Dimensiuni(lățime × adâncime × înălțime) (lățime × adâncime × înălțime)	Spot Way: 140 × 226 × 572 mmSpot Garden: 69 × 118 × 369 mm
Lungimea cablului 2.500 mm
Tensiune de alimentare 220 – 240 V, 50/60 Hz
Consum de putere ( P_on )lampă*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Flux luminos / luminozitate lampă*	Spot Way / Garden: 512 lm; 76,40 lm/WSpot Way / Garden NightAuto: 512 lm; 65,10 lm/WSpot Way / Garden SC: 512 lm; 64,80 lm/W
Flux luminos sursă de lumină 620 lm 92,5 lm/W
Consum de putere sursă de lumină	6,7 W
Standby (lampă)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Standby (rețea) ( P_net ) Spot Way / Garden SC: 0,42 W
Temperatura culorii*	3.000 K (alb cald)
Indice de redare a culorilor*	R_a > 80
Durata medie de viață nominală*	L70B50 la 25 °C: > 20.000 ore
Consistența culorii SDCM*	6
Tecnologie senzori Pasiv infraroșu (numai Spot Way / Garden SC)
Domeniu de detectie→Unghi de detectie→Unghi de deschidere	(numai Spot Way / Garden SC)90°90°
Raza de acțiune max. 10 m (numai Spot Way / Garden SC)
Temporizare 5 s – 60 min (numai Spot Way / Garden SC)
Setarea luminozității de comutare	2 – 1.000 lucși (numai Spot Way / Garden NightAuto)2 – 2.000 lucși (numai Spot Way / Garden SC)
Grad de protectie IP44
Clasă de protectie I
Temperatură ambientă -20 până la +40 °C
Frecvență Bluetooth 2,4 – 2,48 GHz (numai Spot Way / Garden SC)
Putere de emisie Bluetooth ( P_net ) 5 dBm / 0,60 mW (numai Spot Way / Garden SC)

* pentru sursa cu LED din pachetul de livrare Acest produs conține o sursă de lumină din clasa de eficientă energetică „F“.

12. Defecțiuni în funcționare

Defecțiune Cauză Remediu

Lampa cu LED nu se aprinde	■ Siguranța a declanșat, aparat neconectat, cablu întrerupt■ Scurtcircuit■ Becuri defecte	■ Cuplați siguranța, înlocuiti-o, cuplați întrerupătorul de rețea; verificați cablul cu ajutorul unui creion de tensiune■ Verificați conexiunile■ Schimbați becul
Lampa cu LED NightAuto nu se aprinde	■ În regimul de zi, luminozitatea la comutare este setată pe regim de noapte■ Întrerupător de rețea OPRIT■ Siguranța a declanșat■ Domeniul de detectie nereglat corespunzător	■ Reglați din nou■ Porniți întrerupătorul de rețea■ Cuplați siguranța, înlocuiti-o, eventual verificați legătura■ Reglați din nou
Lampa cu LED NightAuto nu se stinge	■ În regimul în funcție de luminozitate, luminozitatea la comutare este setată pe APRINDERE permanentă■ Mișcare continuă în aria de detectie■ Senzorul de luminozitate este acoperit (de ex. cu iarbă).	■ Reglați din nou■ Controlați zona și eventual refaceți reglajele, resp. introduceți diafragme de obturare■ Îndepărtați obiectele care acoperă senzorul de luminozitate

Defecțiune Cauză Remediu

Lampa cu LED SC comută permanent PORNIT / STINS	În domeniul de detectie se mișcă animale	Ridicați senzorul mai sus sau acoperiți-l cu diafragme de mascare unde este necesar; modificați zona, respectiv introduceți diafragme de mascare
Lampa cu LED SC se aprinde necontrolat	Vântul mișcă pomii și tufișurile în domeniul de detectieEste detectat traficul auto de pe șoseaModificare bruscă a temperaturii din cauza intemperiilor (vânt, ploaie, zăpadă) sau sesizarea aerului evacuat de ventilatoare, ferestre deschise.Lampa cu LED și senzor oscilează (se mișcă) din cauza rafalelor de vânt sau a precipitațiilor puternice.	Schimbați domeniul de detectieSchimbați domeniul de detectieSchimbați domeniul, schimbați locul de montajMontați lampa cu LED și senzor pe un suport solid
