Typ produktu	Vonkajšie LED svietidlo s pohybovým senzorom a Bluetooth pripojením
Značka / Model	Steinel Spot Garden SC
Rozmery (D × Š × V)	69 × 118 × 369 mm
Dĺžka kábla	2 500 mm so sieťovou zástrčkou
Napájacie napätie	220-240 V, 50/60 Hz
Príkon (Pon)	7,90 W
Svetelný tok	512 lm (účinnosť 64,8 lm/W)
Teplota farby	3 000 K (teplá biela)
Index podania farieb	Ra > 80
Priemerná životnosť	L70B50 pri 25 °C: > 20 000 h
Detekčná technika	Pasívne infračervené (PIR)
Uhol detekcie / Dosah	90° / max. 10 m
Nastaviteľné oneskorenie	5 s – 60 min (cez aplikáciu)
Prah spustenia	2 – 2 000 lx (nastaviteľné cez aplikáciu)
Stupeň krytia	IP44 (vhodné do exteriéru)
Trieda ochrany	I (vyžaduje uzemnenie)
Pripojenie	Bluetooth 2,4 – 2,48 GHz (aplikácia Steinel Connect)
Zahrnutý svetelný zdroj	LED GU10 max. 9 W (vymeniteľná)
Montáž	Na zemný kolík (súčasťou balenia)
Okolitá teplota	-20 °C až +40 °C
Údržba	Čistiť vlhkou handričkou bez čistiaceho prostriedku
Záruka výrobcu	3 roky (5 rokov pre sériu XLED home)

Často kladené otázky - Spot Garden SC STEINEL

Ako nakonfigurovať Spot Garden SC cez aplikáciu?

Stiahnite si aplikáciu Steinel Connect z App Store (iOS) alebo Google Play (Android). Zapnite Bluetooth na svojom smartfóne a potom otvorte aplikáciu. Postupujte podľa pokynov na spárovanie svietidla. Budete môcť nastaviť oneskorenie, prah spustenia, časy zapnutia/vypnutia a sieťovanie.

Aký je dosah pohybového senzora?

Pasívny infračervený senzor má uhol detekcie 90° a maximálny dosah 10 metrov za optimálnych podmienok.

Môžem si vymeniť svetelný zdroj sám?

Áno, LED zdroj je GU10 vymeniteľný (max. 9 W). Pri výmene: odskrutkujte krycie sklo, odskrutkujte zdroj, vymeňte ho a znova priskrutkujte sklo. Uistite sa, že tesnenie je čisté a neporušené.

Svietidlo sa nerozsvieti, čo robiť?

Najprv skontrolujte napájanie: poistku, vypínač, kábel. Ak je všetko v poriadku, zdroj môže byť chybný (vymeňte ho) alebo senzor môže byť zakrytý. Pre modely SC sa uistite, že aplikácia je pripojená a Bluetooth funguje.

Ako vyčistiť svietidlo?

Použite vlhkú handričku (bez čistiaceho prostriedku) na utretie nečistôt. Nikdy neponárajte zariadenie do vody a vyhýbajte sa abrazívnym prostriedkom.

Je možné použiť toto svietidlo so stmievačom?

Nie, LED svietidlo nie je stmievateľné. Nepripájajte toto svietidlo k stmievaču, mohlo by dôjsť k poškodeniu zariadenia.

Čo robiť, ak sa svietidlo neustále zapína a vypína?

Môže to byť spôsobené pohybom zvierat v detekčnej zóne. Namerujte senzor viac nahor alebo upravte zónu v aplikácii. Tiež skontrolujte, či žiadna prekážka (stromy, autá) nespúšťa senzor.

Môžem použiť svietidlo v interiéri?

Hoci IP44 umožňuje vonkajšie použitie, dá sa použiť aj v interiéri. Je však navrhnutý na montáž na zem a odolný voči poveternostným vplyvom. Uistite sa, že kábel nie je poškodený.

Ako synchronizovať vstavaný časovač?

Časovač sa automaticky synchronizuje s časom vášho smartfónu pri každom pripojení cez aplikáciu Steinel Connect. Ak bolo svietidlo odpojené od napájania, znova ho pripojte cez aplikáciu na resynchronizáciu.

Aká je životnosť LED a ako recyklovať svietidlo?

Priemerná životnosť je 20 000 hodín (L70B50). Na konci životnosti odovzdajte zariadenie na zberné miesto pre elektronický odpad (nevyhadzujte ho do domového odpadu). Obal je možné recyklovať.

NÁVOD NA OBSLUHU Spot Garden SC STEINEL

SK .....146 Dodržiavajte informácie v textovej časti!

– Otočný regulátor nastavený na☀️ = trvalé zapnutí

– Otočný regulátor nastavený na 📞 = trvalé zapnutí
- Otočný regulátor nastavený na C = soumrakový provoz (asi 2 lx)

– Pozorne si ho prečítajte a uschovajte!
– Chránené autorskými právami.
Dotlač, aj ked'iba v skrátenej verzii, je povolená iba s naším súhlasom.
– Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.
– Všetky rozmery výrobku sú uvedené v mm.

Vysvetlenie symbolov

Varovanie pred nebezpečenstvami!

Pred všetkými prácami na prístroji prerušte prívod napätia!

→Používajte iba originálne náhradné diely.
→Opravy smú vykonávať iba autorizované servisné dielne.
→Nevhodné na použitie s halogénovými svetelnými zdrojmi.

3. Way / Garden

Správne používanie

– LED svietidlo je určené na montáž do zeme v exteriéri.
– Pripojenie do zásuvky IP44.

Spot Way NightAuto / Spot Garden NightAuto

– Senzorové LED svietidlo obsahuje infračervený senzor pohybu a dá sa nastavit iba pomocou Bluetooth a aplikácie.

Nesprávne používanie

– LED svietidlo nemá funkciu tlmenia intenzity svetla.

Bez funkcie tlmenia intenzity svetla

Rozsah dodávky Spot Way (Obr. 3.1)

Rozmery výrobku Spot Way (Obr. 3.3)

Rozmery výrobku Spot Garden (Obr. 3.4)

→Všetky diely skontrolujte vzhľadom na poškodenie.
→Pri poškodeniach výrobok neuvádzajte do prevádzky.
→Vonkajšie flexibilné vedenie tohto svietidla sa nedá vymenit.
V prípade poškodenia vedenia sa musí vymenit celé svietidlo.
→ Pri montáži svietidla dbajte na to, aby bolo upevnené na mieste bez otrasov.
→Vyberte vhodné miesto montáže, zohládnite dosah a snímanie pohybu.

Iba Spot Way / Garden SC:

Najbezpečnejšie snímanie pohybu dosiahnete vtedy, ked' prístroj namontujete bočne k smeru snímaného pohybu a ked' senzoru nebudú pri snímaní zacláňať žiadne pre-kážky (napr. stromy, múry atd').

Montážny postup Way

→ Hlavu reflektora nasadte na stípik a pevne ju zakrúťte, kým nezačujete kliknutie. (Obr. 4.1)
→ Naznačte diery na vrtanie na upevnenie podlahovej dosky. (Obr. 4.2)
→ Vyvrtajte diery a vložte hmoždinky. (Obr. 4.3)

→Namontujte svietidlo do zeme. (Obr. 4.4)
→Zastrčte zástrčku. (Obr. 4.5)
→Vykonajte nastavenia.
→„5. Funkcia“

Montážny postup Garden

→Na svietidlo namontujte hrot. (Obr. 4.6)
→Zapichnite svietidlo do zeme. (Obr. 4.7)
→Zastrčte zástrčku. (Obr. 4.8)
→Vykonajte nastavenia.
→„5. Funkcia“

Upozornenie pre verziu NightAuto

– Nastavovací regulátor nastavený na 🌿 = trvalé svietenie zapnuté

Nastavenie stmievania (Obr. 5.2 D)

Požadovaný prah citlivosti svietidla sa môže plynulo nastaviť od cca 2 lx do 1.000 lx.

– Nastavovací regulátor nastavený na 🎩 = trvalé svietenie zapnuté
- Nastavovací regulátor nastavený na C = prevádzka so stmievaním (cca 2 lx)

Pri teste funkčnosti pri dennom svetle musí byť nastavovací regulátor nastavený na

Spot Way SC / Spot Garden SC

Nastavenia z výroby

– Nastavenie stmievania: 2.000 lx
– Nastavenie času: 5 sekúnd

Aplikácia dialkového ovládania STEINEL Connect

Na konfiguráciu svietidla pomocou smartfónu alebo tabletu si musíte stiahnuť aplikáciu STEINEL Connect vo svojom AppStore. Na to je potrebný smartfón alebo tablet s funkciou Bluetooth.

Android iOS

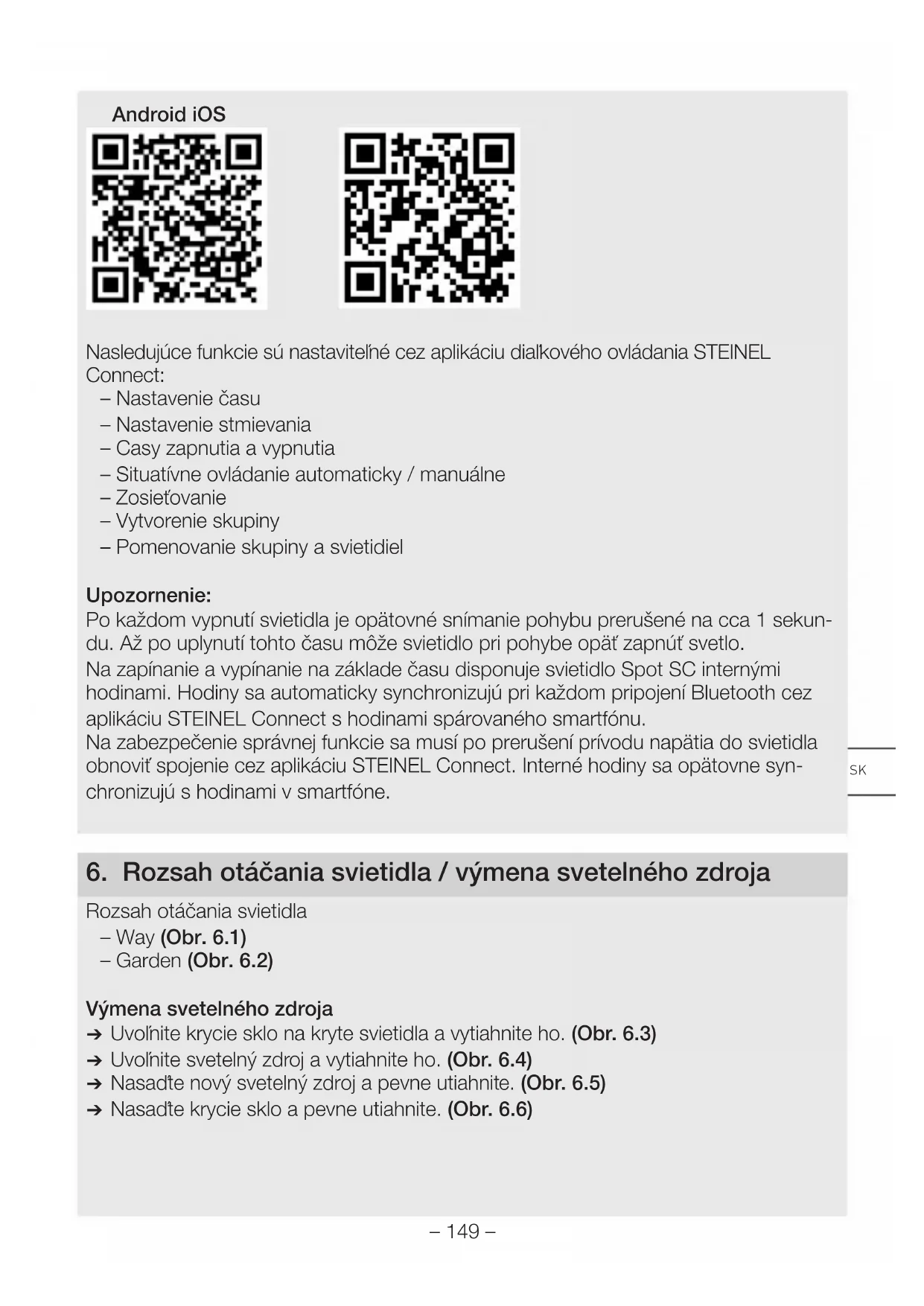

Nasledujúce funkcie sú nastavitelné cez aplikáciu dialkového ovládania STEINEL Connect:

– Nastavenie času
– Nastavenie stmievania
- Casy zapnutia a vypnutia
– Situatívne ovládanie automaticky / manuálne
- Zosietovanie
– Vytvorenie skupiny
– Pomenovanie skupiny a svietidiel

Upozornenie:

Po každom vypnutí svietidla je opätovné snímanie pohybu prerušené na cca 1 sekundu. Až po uplynutí tohto času môže svietidlo pri pohybe opäť zapnúť svetlo.

Na zapínanie a vypínanie na základe času disponuje svietidlo Spot SC internými hodinami. Hodiny sa automaticky synchronizujú pri každom pripojení Bluetooth cez aplikáciu STEINEL Connect s hodinami spárovaného smartfónu.

Na zabezpečenie správnej funkcie sa musí po prerušení prívodu napätia do svietidla obnovit spojenie cez aplikáciu STEINEL Connect. Interné hodiny sa opätovne syn- chronizujú s hodinami v smartfóne.

6. Rozsah otáčania svietidla / výmena svetelného zdroja

Rozsah otáčania svietidla

- Way (Obr. 6.1)

- Garden (Obr. 6.2)

Výmena svetelného zdroja

Používajte iba GU10 LED svetelný zdroj do max. 9 W.

Upozornenie:

→ Pri výmene svetelného zdroja sa ubezpečte, že tesnenie a tesniaca plocha nie sú znečistené ani poškodené.

7. Údržba

Svietidlo môžete v prípade znečistenia očistiť vlhkou handrou (bez čistiaceho prostriedku).

Upozornenie: Prevádzkový prístroj sa nedá vymeníť.

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ:

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektro-nické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

9. Vyhlásenie o zhode

STEINEL GmbH týmto vyhlasuje, že rádiové zariadenie typu Spot Way SC / Spot Garden SC je v súlade so smernicou 2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese: www.stinel.de

10. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hládiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou. Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené.

Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy:

Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

1. Technické údaje

Rozmery(Š × H × V)(Š × H × V)	Spot Way: 140 × 226 × 572 mmSpot Garden: 69 × 118 × 369 mm
Dížka kábla 2.500 mm
Sietové napätie 220–240 V, 50/60 Hz
Príkon (Pon) svietidla*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Svetelný tok / jas svietidla*	Spot Way / Garden: 512 lm; 76,40 lm/WSpot Way / Garden NightAuto: 512 lm; 65,10 lm/WSpot Way / Garden SC: 512 lm; 64,80 lm/W
Svetelný tok svetelného zdroja 620 lm 92,5 lm/W
Príkon svetelného zdroja 6,7 W
Standby (svietidlo)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Standby (siet) (Pnet) Spot Way / Garden SC: 0,42 W
Teplota farby	3.000 K (teplá biela)
Index reprodukcie farieb*	Ra>80
Priemerná dimenzovanáživotnost*	L70B50 pri 25 °C: >20.000 hod.
Konzistencia farieb SDCM*	6
Senzorová technológia pasívna infračervená (iba Spot Way / Garden SC)
Oblast snímania→Uhol dosahu→Uhol otvorenia	(iba Spot Way / Garden SC)90°90°
Dosah max. 10 m (iba Spot Way / Garden SC)
Nastavenie času 5 s – 60 min (iba Spot Way / Garden SC)
Nastavenie stmievania / svitania 2 – 1.000 lx (iba Spot Way / Garden NightAuto)2 – 2.000 lx (iba Spot Way / Garden SC)
Krytie IP44
Trieda ochrany I
Teplota okolia -20 až +40 °C
Frekvencia Bluetooth	2,4 – 2,48 GHz (iba Spot Way / Garden SC)
Vysielací výkon Bluetooth (Pnet)	5 dBm / 0,60 mW (iba Spot Way / Garden SC)

*pre priložený LED svetelný zdroj
Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti „F“.

12. Prevádzkové poruchy

Porucha Príčina Riešenie

LED svietidlo sa nezapína ■ Aktivovala sa poistka, nezapnuté, vedenie prerušené■ Skrat■ Chybný svetelný zdroj	■ Zapnúť poistku, vymeníť, zapnúť sietový spínač, skontrolovať vedenie pomocou skúšačky napätia■ Skontrolovať prípojky■ Vymeníť svetelný zdro
LED svietidlo NightAuto sa nezapína ■ Pri dennej prevádzke, nastavenie stmievania je nastavené na nočnú prevádzku■ Sietový spínač je vypnutý■ Aktivovala sa poistka■ Oblast snímania nie je cielene nastavená	■ Nastaviť nanovo■ Zapnúť■ Zapnúť poistku, vymeníť, príp. skontrolovať pripojenie■ Nastaviť nanovo
LED svietidlo NightAuto sa nevypína ■ Pri prevádzke so stmievaním, nastavenie stmievania je nastavené na trvalo zapnuté■ Trvalý pohyb v oblasti snímania■ Senzor svetlosti je zakrytý (napr. lístím).	■ Nastaviť nanovo■ Skontrolovať oblast snímania a príp. nanovo nastaviť, resp. zakryt’■ Odstránit’ zakrytie senzora svetlosti
LED svietidlo SC sa neustále zapína / vypína ■ Zvieratá sa pohybujú v oblasti snímania	■ Senzor natočit’ vyššie, resp. cielene zakryt; prestaviť oblast, resp. zakryt’

Porucha Príčina Riešenie

LED svietidlo SC sa nežiaduco zapína

■ Vietor pohybuje konármi stromov a kríkmi v oblasti snímania ■ Snímanie automobilov na ulici ■ Náhla zmena teploty spôsobená poveternostnými vplyvmi (vietor, dážď, sneh) alebo vzduchom vyfukovaným z ventilátorov, otvore-ných okien ■ Senzorové LED svietidlo sa kýve (hýbe sa), napr. z dôvodu vetra alebo silných zrážok

■ Prestaviť oblast' ■ Prestaviť oblast' ■ Zmeniť oblast' snímania, preložiť miesto montáže ■ Senzorové LED svietidlo namontovať na pevný podklad
