产品类型	带运动检测器和蓝牙连接的户外LED灯
品牌/型号	Steinel Spot Garden SC
尺寸（长×宽×高）	69 × 118 × 369 毫米
电缆长度	2,500 毫米（带电源插头）
电源电压	220-240 V，50/60 Hz
功耗（Pon）	7.90 瓦
光通量	512 流明（效率 64.8 流明/瓦）
色温	3,000 K（暖白）
显色指数	Ra > 80
平均寿命	L70B50 在 25°C 时：>20,000 小时
检测技术	被动红外（PIR）
检测角度/范围	90° / 最大 10 米
可调延时	5 秒 – 60 分钟（通过应用程序）
触发阈值	2 – 2,000 勒克斯（通过应用程序可调）
防护等级	IP44（适合户外）
防护级别	I（需要接地）
连接性	蓝牙 2.4 – 2.48 GHz（Steinel Connect 应用程序）
包含的光源	LED GU10 最大 9 瓦（可更换）
安装	在地钉上（包含）
环境温度	-20°C 至 +40°C
维护	用湿布清洁，不用清洁剂
制造商保修	3年（XLED home系列为5年）

常见问题 - Spot Garden SC STEINEL

如何通过应用程序配置 Spot Garden SC？

在App Store（iOS）或Google Play（Android）下载Steinel Connect应用程序。在智能手机上启用蓝牙，然后打开应用程序。按照说明配对聚光灯。您可以调节延时、触发阈值、开/关时间和网络设置。

运动探测器的探测范围是多少？

被动红外探测器在最佳条件下的探测角度为90°，最大探测距离为10米。

我可以自己更换光源吗？

是的，LED光源是GU10可拆卸式（最大9瓦）。更换方法：拧下覆盖玻璃，拧下光源，更换并重新拧上玻璃。确保密封圈干净且完好。

聚光灯不亮，怎么办？

首先检查电源：保险丝、开关、电缆。如果一切正常，光源可能有故障（更换它）或探测器被遮挡。对于SC型号，确保应用程序已连接且蓝牙工作正常。

如何清洁聚光灯？

使用湿布（不含清洁剂）擦拭污垢。切勿将设备浸入水中，避免使用研磨性产品。

这款聚光灯能否与调光器一起使用？

不可以，LED灯具不可调光。请勿将此聚光灯连接到调光器，否则可能损坏设备。

如果聚光灯持续亮灭怎么办？

这可能是由于探测区域内有动物移动所致。将探测器向上调整或在应用程序中修改区域。同时检查是否有障碍物（树木、汽车）触发传感器。

我可以在室内使用聚光灯吗？

虽然IP44允许户外使用，但也可以用于室内。不过，它专为地面安装设计并耐候。确保电缆未损坏。

如何同步内置定时器？

定时器在每次通过Steinel Connect应用程序连接时会自动与智能手机时间同步。如果聚光灯断电，请通过应用程序重新连接以重新同步。

LED的寿命是多少？如何回收聚光灯？

平均寿命为20,000小时（L70B50）。使用寿命结束时，将设备送到电子废物收集点（不要将其丢入生活垃圾）。包装可回收。

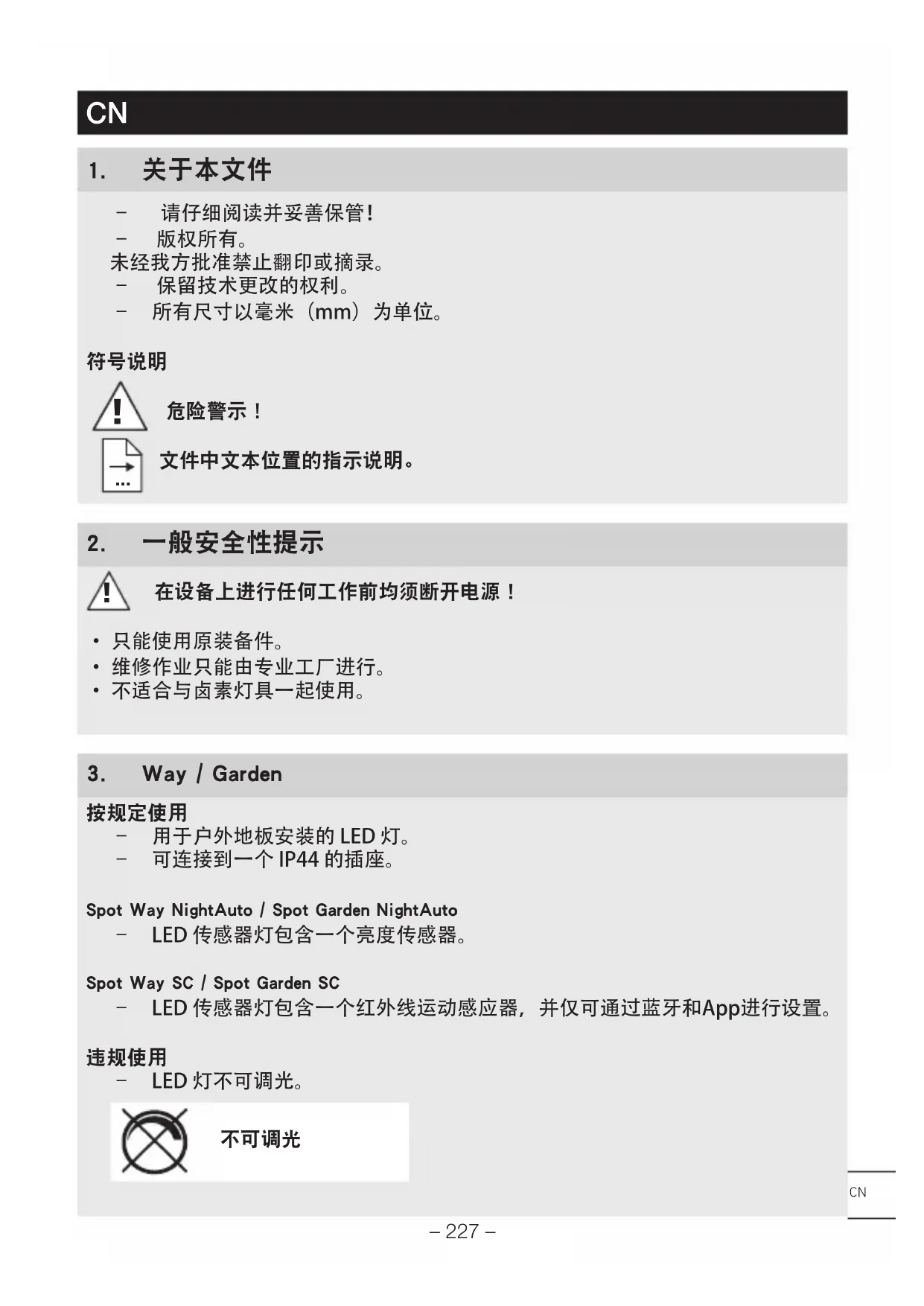

用户手册 Spot Garden SC STEINEL

• 保留技术更改的权利。
• 所有尺寸以毫米（mm）为单位。

符号说明

危险警示！

文件中文本位置的指示说明。

2. 一般安全性提示

在设备上进行任何工作前均须断开电源！

• 只能使用原装备件。
• 维修作业只能由专业工厂进行。
• 不适合与卤素灯具一起使用。

3. Way / Garden

按规定使用

• 用于户外地板安装的 LED 灯。
• 可连接到一个IP44的插座。

Spot Way NightAuto / Spot Garden NightAuto

- LED 传感器灯包含一个亮度传感器。

Spot Way SC / Spot Garden SC

- LED 传感器灯包含一个红外线运动感应器，并仅可通过蓝牙和App进行设置。

违规使用

- LED 灯不可调光。

不可调光

Spot Way 供货范围（图 3.1）

• 灯具包含了支柱、底座和带电源插头的连接线
• 3个螺栓
• 3个膨胀螺钉

Spot Garden 供货范围（图 3.2）

• 灯具包含了带电源插头的连接线
• 插地桩
• 2个螺栓

Spot Way 产品尺寸（图 3.3）

Spot Garden 产品尺寸（图 3.4）

产品概览（图 3.5 - 3.10）

A 灯具外壳
B 运动传感器（仅用于 Spot Way / Garden SC）
C 亮度传感器 (仅用于 Spot Way / Garden NightAuto)
D 夜间设置（仅用于 Spot Way / Garden NightAuto）
E 带底座的支柱（仅用于 Spot Way）
F 插地桩（仅用于 Spot Garden）
G 带插头的电源连接线

Spot Way / Garden SC 感应范围 （图 3.11 - 3.16）

光强分布（图 3.17）

4. 安装

• 检查所有构件是否受损。
• 损坏时禁止使用产品。
• 此等外部的柔性线缆不可更换。如有线缆损坏的情况，必须更换整套灯具。
• 安装灯具时必须注意将其无振动地固定。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。

仅限 Spot Way / Garden SC:

将设备沿走动方向一侧安装且无障碍物（例如树木、墙等）遮挡感应视野时，移动感应效果最佳。

Way 安装步骤

• 将聚光灯头放在支柱上并拧紧直至卡住。（图 4.1）
• 标记地板的钻孔。（图 4.2）
• 钻孔并插入销子。（图 4.3）
• 地面安装灯具。（图 4.4）
• 插入插头。（图 4.5）
• 进行设置。
  →5. 功能

Garden 安装步骤

• 插地桩安装到灯具上。（图 4.6）
• 灯插到地面上。（图 4.7）
• 插入插头。（图 4.8）
• 进行设置。
  →5. 功能

NightAuto 版本的说明

- 请确保，亮度传感器没有被覆盖(如树叶)。

5. 功能

Spot Way NightAuto / Spot Garden NightAuto

出厂设置

- 设置调节器调到 = 长亮

亮度设置（图 5.2 D）

灯具所需的响应阈值可在 2 至 1,000 Lux 之间进行无级调节。

• 设置调节器调到 = 长亮
• 设置调节器调到夜间运行（大约2 Lux）

对于日光下的功能测试，必须将设置调节器设置为 ☐。

Spot Way SC / Spot Garden SC

出厂设置

• 亮度设置：2,000 Lux
• 时间设置：5秒钟

STEINEL Connect App

用智能手机或平板电脑对灯具进行配置，必须从您的 App 商城中下载 STEINEL Connect App 需要支持蓝牙的智能手机或平板电脑。

Android iOS

以下功能可通过 STEINEL Connect App 调整：

• 时间设置
• 亮度设置
• 接通和关闭时间
• 自动 / 手动情景控制
• 联网
• 分组图
• 组和灯的命名

提示：

每次关闭灯后，新的移动感应会中断约 1 秒钟。该时间结束后，感应灯仅在感应到移动时亮起。

Spot SC 有内置的时钟用于基于时间的开关。每次通过蓝牙连接到 STEINEL Connect App 时会与智能手机的时钟进行自动同步。

为确保正确的运行，在灯具断电后必须与 STEINEL Connect App 建立连接。内置时钟与智能手机的时钟进行同步更新。

6. 灯的转动范围 / 灯具更换

灯的转动范围

• Way (图 6.1)
• Garden (图 6.2)

灯具更换

• 松开并拉出灯具外壳上的防尘盖。（图6.3）
• 松开并拔出灯具。（图 6.4）
• 装上新灯具并拧紧。（图 6.5）
• 装上防尘盖并拧紧。（图 6.6）

重要：

仅使用最大 9 W 的 GU10 LED 灯具。

提示：

- 更换灯泡时，请确保密封圈和密封表层没有脏污或损坏。

7. 维护

产品免维护。

照明灯脏污时，可使用一块湿布

(不含清洁剂) 进行清洁。

重要信息：操作设备无法更换。

8. 废弃物处理

电子设备、附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 一致性声明

STEINEL GmbH 特此声明，Spot Way SC / Spot Garden SC 的无线电设备类型符合指令 2014/53/EU。在以下网址中提供欧盟一致性声明的完整文本：www.steinel.de

10. 制造商担保

该产品系施特朗-精心研发制造, 已根据有效规定通过了功能性及安全性审核, 并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为 36 个月, 自消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除, 质保服务 (通过维修或是更换缺陷部件解决) 将由我方决定。耗材损失, 未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明, 收款凭据或发票 (购买日期和零售商盖章) 包装好并寄至相关维修点时, 才能享受质保。

维修服务：

质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

3年厂商质保

1. 技术参数

尺寸(宽×深×高)(宽×深×高)	Spot Way: 140 × 226 × 572 mmSpot Garden: 69 × 118 × 369 mm
电缆长度 2,500 mm
电源电压 220 - 240 V, 50/60 Hz
灯具的功率消耗 (P _on )* Spot Way / Garden: 6.70 WSpot Way / Garden NightAuto: 7.86 WSpot Way / Garden SC: 7.90 W
灯具的光通量 / 亮度* Spot Way / Garden: 512 lm; 76.40 lm/WSpot Way / Garden NightAuto: 512 lm; 65.10 lm/WSpot Way / Garden SC: 512 lm; 64.80 lm/W
灯具的光通量 620 lm 92.5 lm/W
灯具的功率消耗 6.7 W
待机(灯具) Spot Way / Garden NightAuto: 0.20 WSpot Way / Garden SC: 0.42 W
待机(网络) (P _net ) Spot Way / Garden SC: 0.42 W
色温* 3,000 K (暖白光)
显色指数 * R _a >80
平均额定使用寿命* L70B50 在 25 °C时: >20,000 小时
SDCM 的颜色一致性* 6
传感器技术 被动红外线 (仅限 Spot Way / Garden SC)
感应范围 (仅限 Spot Way / Garden SC)G 感应角度 90°G 开启角度 90°
有效距离 最大 10 m (仅限 Spot Way / Garden SC)
时间设置 5 s - 60 min (仅限 Spot Way / Garden SC)
亮度设置 2 - 1,000 Lux (仅限 Spot Way / Garden NightAuto)2 - 2,000 Lux (仅限 Spot Way / Garden SC)
保护形式 IP44
防护等级 I
环境温度 -20 至 +40 °C
蓝牙频率 2.4 - 2.48 GHz (仅限 Spot Way / Garden SC)
蓝牙发射功率 (P _net ) 5 dBm / 0.60 mW (仅限 Spot Way / Garden SC)

* 针对随附的 LED 灯具 本产品具备一个能效等级为“F”的光源。

12. 运行故障

故障 原因 补救办法

LED灯未接通电源	■ 保险丝已熔断,未接通,断线■ 短路■ 灯具损坏	■ 接通、更换保险丝;接通电源开关;通过电压检测器检查电线■ 检查接口■ 更换灯具
NightAuto-LED 灯不亮	■ 在白天模式下,亮度设置处于夜晚模式■ 电源开关关闭■ 保险丝已熔断■ 感应范围未进行针对性设置	■ 重新设置■ 打开■ 接通、更换保险丝,必要时检查接头■ 重新调节
NightAuto-LED 灯无法关闭	■ 夜间运行时,夜间设置设置到长亮■ 在感应范围内持续运行■ 亮度传感器被覆盖(如树叶)	■ 重新设置■ 检查范围,必要时重新调整或覆盖■ 移除亮度传感器的覆盖物
SC-LED 传感器灯始终打开/关闭	■ 动物在感应范围内移动	■ 将传感器调高或选择性覆盖;调整或覆盖范围
SC-LED 传感器灯错误亮起	■ 风吹动感应范围内的树枝和灌木丛■ 检测到马路上的汽车■ 由于天气(风、雨)雪或风扇排风或打开窗口造成的突然温度变化■ 由于狂风或暴雨引起的LED感应灯的晃动(摆动)	■ 调整范围■ 调整范围■ 改变范围,更改安装地点■ 将LED感应灯安装在牢固的底座上
