Producttype	LED-buitenlamp met bewegingssensor en Bluetooth-connectiviteit
Merk / Model	Steinel Spot Garden SC
Afmetingen (L × B × H)	69 × 118 × 369 mm
Kabellengte	2 500 mm met stekker
Voedingsspanning	220-240 V, 50/60 Hz
Opgenomen vermogen (Pon)	7,90 W
Lichtstroom	512 lm (efficiëntie 64,8 lm/W)
Kleurtemperatuur	3 000 K (warm wit)
Kleurweergave-index	Ra > 80
Gemiddelde levensduur	L70B50 bij 25 °C: > 20 000 uur
Detectietechniek	Passief infrarood (PIR)
Detectiehoek / Bereik	90° / max. 10 m
Instelbare uitschakelvertraging	5 s – 60 min (via app)
Drempelwaarde	2 – 2 000 lx (instelbaar via app)
Beschermingsgraad	IP44 (geschikt voor buiten)
Beschermingsklasse	I (aarding vereist)
Connectiviteit	Bluetooth 2,4 – 2,48 GHz (Steinel Connect-app)
Inbegrepen lichtbron	LED GU10 max. 9 W (vervangbaar)
Montage	Op aardpen (inbegrepen)
Omgevingstemperatuur	-20 °C tot +40 °C
Onderhoud	Reinigen met een vochtige doek zonder reinigingsmiddelen
Fabrieksgarantie	3 jaar (5 jaar voor serie XLED home)

Veelgestelde vragen - Spot Garden SC STEINEL

Hoe stel ik de Spot Garden SC in via de app?

Download de Steinel Connect-app in de App Store (iOS) of Google Play (Android). Schakel Bluetooth in op uw smartphone en open de app. Volg de instructies om de spot te koppelen. U kunt de uitschakelvertraging, drempelwaarde, aan/uit-tijden en netwerkconfiguratie instellen.

Wat is het bereik van de bewegingssensor?

De passieve infraroodsensor heeft een detectiehoek van 90° en een maximaal bereik van 10 meter onder optimale omstandigheden.

Kan ik de lichtbron zelf vervangen?

Ja, de LED-bron is een verwijderbare GU10 (max. 9 W). Vervang als volgt: schroef de afdekglas los, schroef de bron los, vervang deze en schroef het glas terug. Zorg dat de afdichting schoon en intact is.

De spot gaat niet aan, wat moet ik doen?

Controleer eerst de stroomvoorziening: zekering, schakelaar, kabel. Als alles correct is, kan de bron defect zijn (vervang deze) of kan de sensor worden geblokkeerd. Controleer bij SC-modellen of de app verbonden is en Bluetooth werkt.

Hoe reinig ik de spot?

Gebruik een vochtige doek (zonder reinigingsmiddelen) om vuil te verwijderen. Dompel het apparaat nooit onder in water en vermijd schurende middelen.

Kan ik deze spot gebruiken met een dimmer?

Nee, de LED-lamp is niet dimbaar. Sluit deze spot niet aan op een dimmer; dit kan het apparaat beschadigen.

Wat moet ik doen als de spot steeds aan en uit gaat?

Dit kan worden veroorzaakt door bewegingen van dieren in het detectiegebied. Richt de sensor meer omhoog of pas het gebied aan in de app. Controleer ook of er geen obstakels (bomen, auto's) de sensor activeren.

Kan ik de spot binnenshuis gebruiken?

Hoewel IP44 buiten gebruik toelaat, kan hij binnenshuis worden gebruikt. Hij is echter ontworpen voor montage op de grond en is weerbestendig. Zorg dat de kabel niet beschadigd is.

Hoe synchroniseer ik de ingebouwde timer?

De timer synchroniseert automatisch met de tijd van uw smartphone bij elke verbinding via de Steinel Connect-app. Als de spot van de stroom is losgekoppeld, sluit dan opnieuw aan via de app om te resynchroniseren.

Wat is de levensduur van de LED en hoe recycle ik de spot?

De gemiddelde levensduur is 20.000 uur (L70B50). Lever het apparaat aan het einde van zijn levensduur in bij een inzamelpunt voor elektronisch afval (niet bij het huishoudelijk afval). De verpakking kan worden gerecycled.

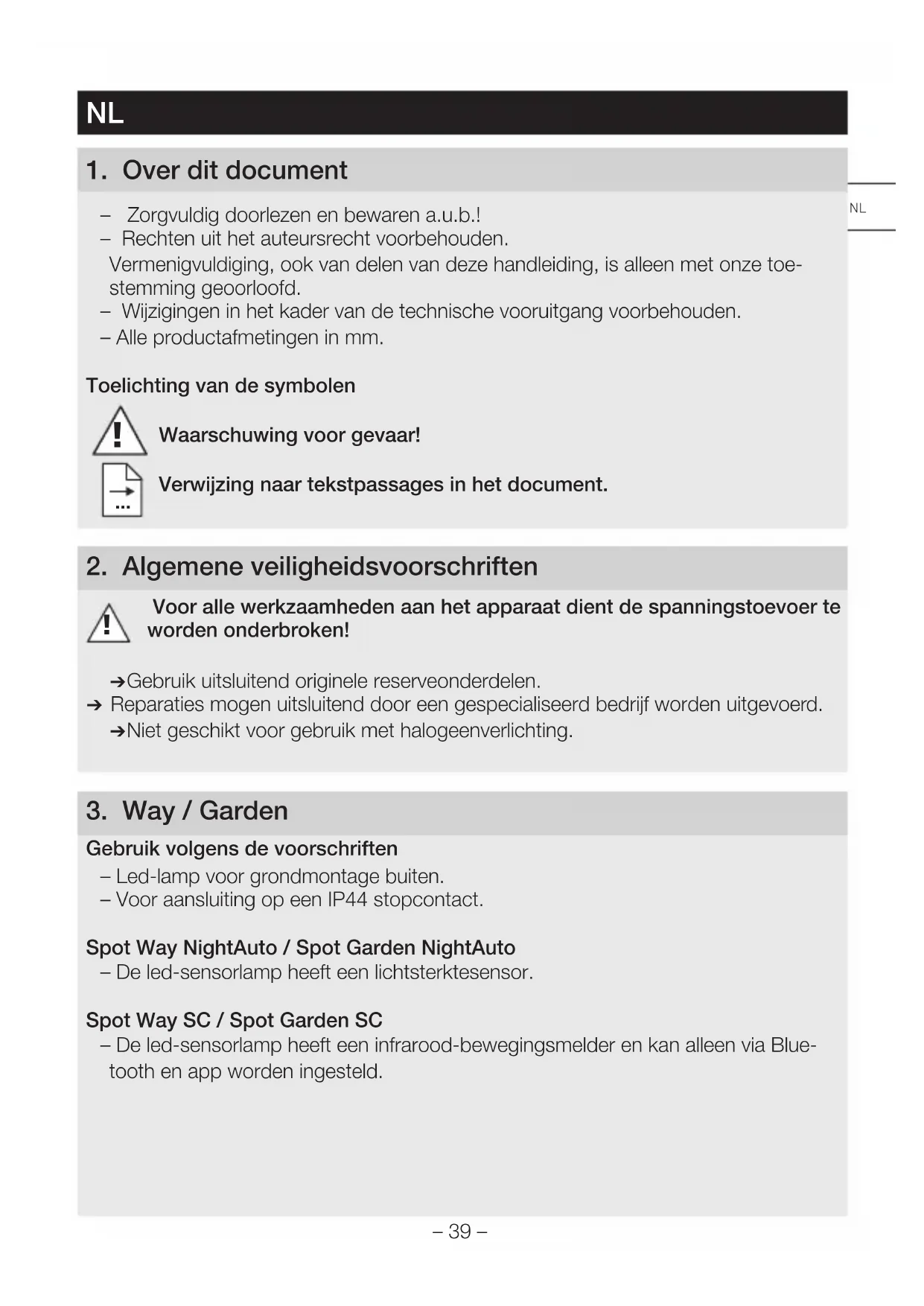

GEBRUIKSAANWIJZING Spot Garden SC STEINEL

NL .....39 Let op de tekst!

• Zorgvuldig doorlezen en bewaren a.u.b.!
• Rechten uit het auteursrecht voorbehouden.
  Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd.
• Wijzigingen in het kader van de technische vooruitgang voorbehouden.
  – Alle productafmetingen in mm.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

→Gebruik uitsluitend originele reserveonderdelen.
→ Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.
→Niet geschikt voor gebruik met halogeenverlichting.

3. Way / Garden

Gebruik volgens de voorschriften

• Led-lamp voor grondmontage buiten.
• Voor aansluiting op een IP44 stopcontact.

Spot Way NightAuto / Spot Garden NightAuto

- De led-sensorlamp heeft een lichtsterktesensor.

Spot Way SC / Spot Garden SC

- De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Bluetooth en app worden ingesteld.

Gebruik niet conform de voorschriften

- De led-lamp kan niet worden gedimd.

Niet dimbaar

Bij de levering inbegrepen spot Way (Afb. 3.1)

• Lamp incl. zuil, grondplaat en aansluitsnoer met netstekker
• Drie schroeven
• Drie pluggen

Bij de levering inbegrepen spot Garden (Afb. 3.2)

– Lamp incl. aansluitsnoer met netstekker
- Grondpen
- Twee schroeven

Productafmetingen spot Way (Afb. 3.3)

Productafmetingen spot Garden (Afb. 3.4)

Productoverzicht (Afb. 3.5 - 3.10)

A Lampbehuizing
B Bewegingssensor (Alleen spot Way / Spot Garden SC)
C Lichtsterktesensor (Alleen spot Way / Garden NightAuto)
D Schemerinstelling (Alleen spot Way / Garden NightAuto)
E Zuil met grondplaat (Alleen spot Way)
F Grondpen (Alleen spot Garden)
G Netsnoer met stekker

Registratiebereik Spot Way / Spot Garden SC (Afb. 3.11 – 3.16)

Lichtsterkteverdeling (Afb. 3.17)

4. Montage

→Alle onderdelen controleren op beschadigingen.
→Neem het product bij beschadigingen niet in gebruik.
→ De buitenste, flexibele kabel van deze lamp kan niet worden vervangen. Bij beschadigingen aan de kabel moet de complete lamp worden vervangen.
→ Bij de montage van de lamp moet erop worden gelet, dat deze trillingsvrij wordt bevestigd.
→ Kies een passende montageplaats; houd hierbij rekening met de reikwijdte en de bewegingsregistratie.

De beste bewegingsregistratie wordt bereikt als het apparaat zijdelings in de looprichting gemonteerd wordt en geen hindernissen (zoals bijv. bomen, muren etc.) het zicht belemmeren.

Montagestappen Way

→ Spot op de zuil plaatsen en vastdraaien tot u klik hoort. (Afb. 4.1)
→ Boorgaten voor de grondplaat aftekenen. (Afb. 4.2)
→ Gaten boren en pluggen inbrengen. (Afb. 4.3)
→Grondmontage lamp. (Afb. 4.4)
→Stekker insteken. (Afb. 4.5)
→Instellingen uitvoeren.
→'5. Werking'

Montagestappen Garden

→ Grondpen aan de lamp bevestigen. (Afb. 4.6)
→Lamp in de grond steken. (Afb. 4.7)
→Stekker insteken. (Afb. 4.8)
→Instellingen uitvoeren.
→'5. Werking'

Opmerking bij NightAuto

→ Zorg ervoor dat de lichtsterktesensor niet is afgedekt (bijv. door bladeren).

5. Werking

Spot Way NightAuto / spot Garden NightAuto

Fabrieksinstellingen

- Instelknopje op gezet = permanent AAN

Schemerinstelling (Afb. 5.2 D)

De gewenste drempelwaarde kan traploos van ca. 2 tot 1.000 lux worden ingesteld.

- Instelknopje op gezet = permanent AAN

- Instelknopje op = schemerstand (ca. 2 lux)

Voor de functietest bij daglicht moet de instelknop op staan.

Spot Way SC / spot Garden SC

Fabrieksinstellingen

- Schemerinstelling: 2.000 lux

- Tijdinstelling: 5 seconden

STEINEL Connect App

Voor de configuratie van de lamp m.b.v. smartphone of tablet moet de STEINEL Connect App gedownload worden uit de App Store. Hiervoor is een voor Bluetooth geschikte smartphone of tablet vereist.

Android iOS

De volgende functies kunnen via de STEINEL Connect App worden ingesteld:

• Tijdinstelling
• Schemerinstelling
• In- en uitschakeltijden
  – Aan de situatie aangepaste regeling automatisch / manueel
• Koppeling
• Groepsvorming
• Aanduiding van groepen en lampen

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren- de ca. 1 seconde niet mogelijk. Pas na afloop van deze tijd kan de lamp bij beweging weer licht inschakelen. Spot SC beschikt over een inwendige klok om op basis van tijd te kunnen in- en uitschakelen. Deze wordt bij iedere Bluetooth verbinding via de STEINEL Connect App automatisch gesynchroniseerd met de klok van de verbonden smartphone. Om een correcte werking te garanderen, moet telkens bij onderbreking van de spanningstoevoer naar de lamp opnieuw een verbinding worden gemaakt m.b.v. de STEINEL Connect App. Hierdoor wordt de interne klok weer gesynchroniseerd met de smartphone-tijd.

6. Draaibereik van de lamp / lichtbron vervangen

Draaibereik van de lamp

• Way (Afb. 6.1)
  – Garden (Afb. 6.2)

Lichtbron vervangen

→ Afdekplaat bij de lampbehuizing losmaken en afnemen (Afb. 6.3)
→Lichtbron losmaken en uitnemen (Afb. 6.4)
→ Nieuwe lichtbron plaatsen en vastdraaien (Afb. 6.5)
→ Afdekplaat plaatsen en vastdraaien (Afb. 6.6)

Belangrijk:

Gebruik uitsluitend GU10 led-verlichting tot max. 9 W.

Opmerking:

→ Zorg ervoor dat de afdichting en het afdichtoppervlak niet vervuild of beschadigd zijn als u lampjes verwisseld.

7. Onderhoud

Dit product is onderhoudsvrij.

De lamp kan bij vervuiling met een vochtige doek

(zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan niet worden vervangen.

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur spot Way SC / spot Garden SC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz,Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professionalproducten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedie-ningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedie- ningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, -bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie -periode is verlopen.

1. Technische gegevens

Afmetingen(B × D × H)(B × D × H)	spot Way: 140 × 226 × 572 mmspot Garden: 69 × 118 × 369 mm
Kabellengte 2.500 mm
Netspanning 220 – 240 V, 50/60 Hz
Opgenomen vermogen (Pon)lamp*	Spot Way / Garden: 6,70 WSpot Way / Garden NightAuto: 7,86 WSpot Way / Garden SC: 7,90 W
Lichtstroom / lichtsterkte lamp*	Spot Way / Garden: 512 lm; 76,40 lm/WSpot Way / Garden NightAuto: 512 lm; 65,10 lm/WSpot Way / Garden SC: 512 lm; 64,80 lm/W
Lichtstroom lichtbron 620 lm 92,5 lm/W
Opgenomen vermogen lichtbron 6,7 W
Stand-by (lamp)	Spot Way / Garden NightAuto: 0,20 WSpot Way / Garden SC: 0,42 W
Stand-ny (netwerk) (Pnet) Spot Way / Garden SC: 0,42 W
Kleurtemperatuur*	3.000 K (warm wit)
Index kleurweergave*	Ra>80
Gemiddelde levensduur*	L70B50 bij 25 °C: >20.000 uur
Kleurconsistentie SDCM*	6
Sensortechniek Passief infrarood (alleen spot Way / Garden SC)
Registratiebereik→Registratiehoek→Openingshoek	(alleen spot Way / Garden SC)90°90°
Reikwijdte max. 10 m (alleen Spot Way / Garden SC)
Tijdinstelling 5 sec. – 60 min. (alleen Spot Way / Garden SC)
Schemerinstelling 2 – 1.000 lux (alleen Spot Way / Garden NightAuto)2 – 2.000 lux (alleen Spot Way / Garden SC)
Bescherming IP44
Veiligheidsklasse I
Omgevingstemperatuur -20 tot +40 °C
Frequentie Bluetooth	2,4 – 2,48 GHz (alleen Spot Way / Garden SC)
Zendvermogen Bluetooth (Pnet)	5 dBm / 0,60 mW (alleen Spot Way / Garden SC)

* voor bijgeleverde led-lichtbron Dit product heeft een lichtbron met energieklasse ,F'.

12. Storingen

Storing Oorzaak Oplossing

Led-lamp schakelt niet in	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken■ Kortsluiting■ Lamp defect	■ Zekering inschakelen, vervangen, netschake- laar inschakelen, kabel met spanningzoeker controleren■ Aansluitingen controleren■ Lampjes verwisselen
NightAuto led-lamp schakelt niet in	■ Bij daglicht, schemerin- stelling staat op nachtstand■ Netschakelaar UIT■ Zekering gesprongen■ Registratiebereik niet gericht ingesteld	■ Opnieuw instellen■ Inschakelen■ Zekering inschakelen, vervangen, evt. aansluiting controleren■ Opnieuw instellen
NightAuto led-lamp schakelt niet uit	■ Bij schemerstand, schemerinstelling staat op permanent AAN■ Permanente beweging in het registratiebereik■ Lichtsterktesensor is afgedekt (bijv. door bladeren)	■ Opnieuw instellen■ Bereik controleren en eventueel opnieuw instellen of afdekken■ Afdekkingen verwijderen van lichtsterktesensor
SC-led-lamp schakelt steeds AAN/UIT	■ Er zijn bewegende dieren in het registratie- bereik	■ Sensor hoger draaien of gericht afdekken; bereik veranderen of adekken

Storing Oorzaak Oplossing

SC-led-lamp schakelt ongewenst uit

■ Wind beweegt bomen en struiken binnen het registratiebereik■ Registratie van auto's op straat■ Plotselinge verandering van temperatuur door het weer (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen■ De led-sensorlamp trilt (beweegt) door bijv. windvlagen of zware regenval

■ Bereik veranderen■ Bereik veranderen■ Bereik veranderen, andere montageplaats kiezen■ Monteer de led-sensor-lamp op een vaste ondergrond
