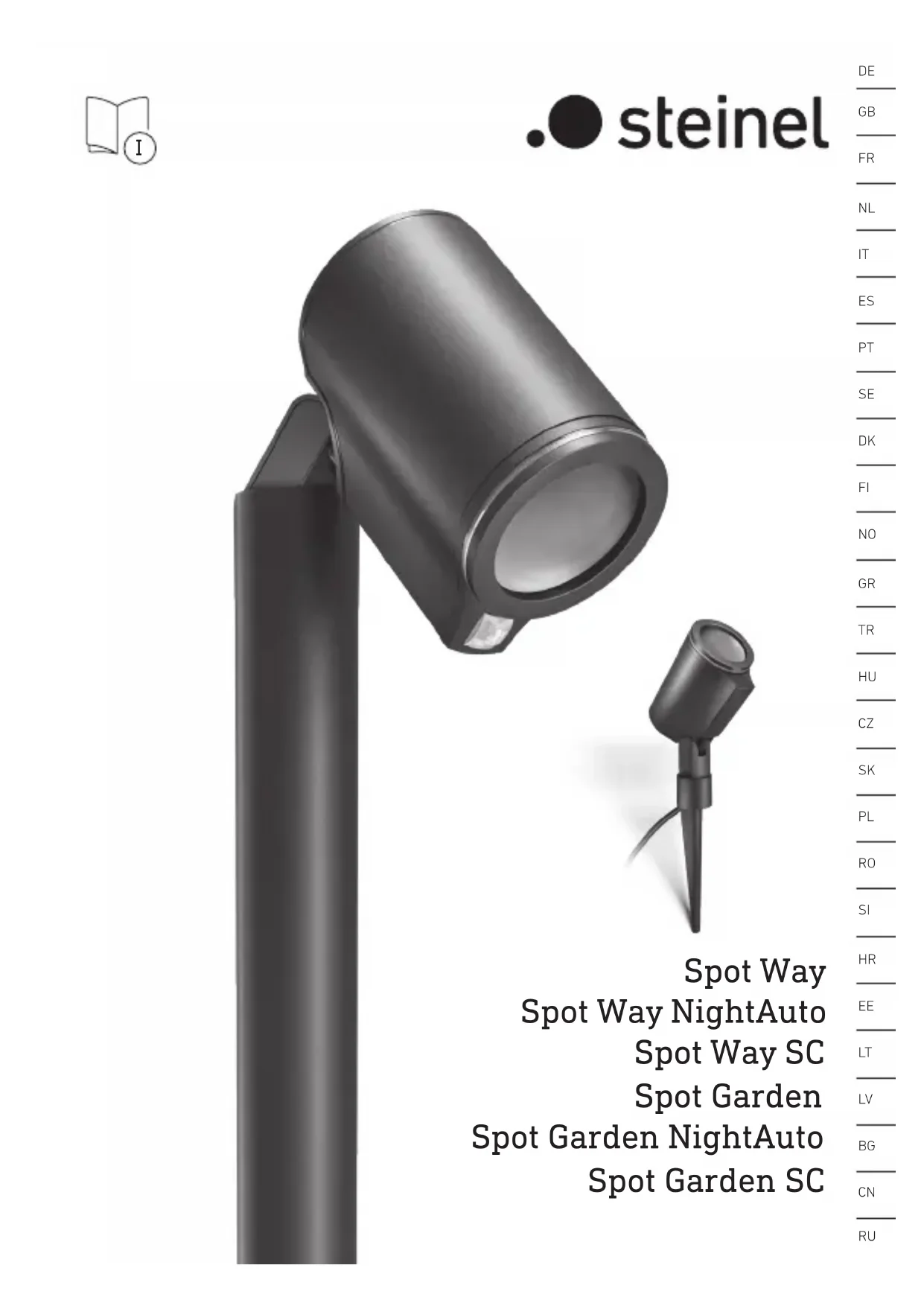

MODE D'EMPLOI Spot Garden SC STEINEL
FR .....29 Suivez les instructions écrites!
1. À propos de ce document
- Veuillez le lire attentivement et le conserver en lieu sûr !
- Il est protégé par la loi sur les droits d'auteur.
Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques.
- Toutes les dimensions du produit sont indiquées en mm.
Explication des symboles
Attention danger!
Renvoi à des passages dans le document.
2. Consignes de sécurité générales
Avant toute intervention sur l'appareil, couper l'alimentation électrique !
→Utiliser uniquement des pièces de rechange d'origine.
→ Les réparations ne doivent être effectuées que par des ateliers spécialisés.
→ Ne convient pas à une utilisation avec des sources lumineuses halogènes.
3. Way / Garden
Utilisation conforme aux prescriptions
- Spot LED pour le montage au sol à l'extérieur.
- Pour le branchement à une prise IP44.
Spot Way NightAuto / Spot Garden NightAuto
- Le Spot LED à détection contient un détecteur de luminosité.
Spot Way SC / Spot Garden SC
- Le Spot LED à détection contient un détecteur de mouvement infrarouge et ne peut être réglé que via Bluetooth et depuis une application.
Utilisation non conforme aux prescriptions
- Il n'est pas possible de régler l'intensité lumineuse du luminaire à LED.
Sans variateur
Contenu de la livraison du modèle Spot Way (Fig. 3.1)
- Spot, y compris colonne, socle et câble de raccordement avec fiche secteur
- Trois vis
- Trois chevilles
Contenu de la livraison du modèle Spot Garden (Fig. 3.2)
- Spot, y compris câble de raccordement avec fiche secteur
- Piquet de terre
- Deux vis
Dimensions du modèle Spot Way (Fig. 3.3)
Dimensions du modèle Spot Garden (Fig. 3.4)
Vue d'ensemble de l'appareil (Fig. 3.5 - 3.10)
A Boîtier du luminaire
B Détecteur de mouvement (seulement Spot Way / Spot Garden SC)
C Détecteur de luminosité (seulement Spot Way / Garden NightAuto)
D Réglage du seuil de déclenchement
(seulement Spot Way / Garden NightAuto)
E Colonne avec socle (seulement pour Spot Way)
F Piquet de terre (seulement pour Spot Garden)
G Câble secteur avec fiche
Zone de détection des Spots Spot Way / Garden SC (Fig. 3.11 - 3.16)
Répartition de l'intensité lumineuse (Fig. 3.17)
4. Montage
→Contrôler l'absence de dommages sur toutes les pièces.
→Ne pas mettre le produit en service en cas de dommage.
→Le câble souple externe de ce Spot ne peut pas être remplacé.
Il faut remplacer tout le luminaire si ce câble est endommagé.
→ Lors du montage du Spot à LED, veillez à ce qu'il soit fixé sans être soumis à des vibrations.
→ Choisir l'emplacement de montage approprié en tenant compte de la portée et de la détection des mouvements.
Uniquement Spot Way / Spot Garden SC :
La détection des mouvements est la plus fiable quand l'appareil est monté perpendiculairement au sens de passage et qu'aucun obstacle (arbres, murs, etc.) n'obstrue son champ de visée.
Étapes de montage des modèles Way
→ Poser la tête du Spot sur la colonne et serrer à fond jusqu'à ce qu'elle s'encliquète. (Fig. 4.1)
→ Marquer l'emplacement des trous pour le socle. (Fig. 4.2)
→ Percer les trous, puis mettre les chevilles. (Fig. 4.3)
→Montage au sol du Spot. (Fig. 4.4)
→Brancher la fiche. (Fig. 4.5)
→Procéder aux réglages.
→« 5. Fonctions »
Étapes de montage des modèles Garden
→ Assembler le piquet de terre et le Spot. (Fig. 4.6)
→Enfoncer le Spot dans le sol. (Fig. 4.7)
→Brancher la fiche. (Fig. 4.8)
→Procéder aux réglages.
→« 5. Fonctions »
Info pour la version NightAuto
→ S'assurer que le détecteur de luminosité n'est pas recouvert (par ex. par des feuilles mortes).
5. Fonctions
Spot Way NightAuto / Spot Garden NightAuto
Réglages effectués en usine
- Bouton de réglage sur ⚙ = Marche forcée ALLUMÉE
Réglage du seuil de déclenchement (Fig. 5.2 D)
Le seuil de réaction souhaité du Spot peut être réglé progressivement d'env. 2 à 1.000 lx.
- Bouton de réglage sur 📋 = Marche forcée ALLUMÉE
- Bouton de réglage sur = fonctionnement nocturne (env. 2 lx)
Pour le réglage du test de fonctionnement en plein jour, le bouton de réglage doit être sur 📋.
Spot Way SC / Spot Garden SC
Réglages effectués en usine
- Réglage du seuil de déclenchement : 2.000 lx
- Temporisation : 5 secondes
STEINEL Connect App
Il faut télécharger STEINEL Connect App sur l'AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.
Android iOS
Les fonctions suivantes peuvent être réglées depuis l'STEINEL Connect App :
- Temporisation
- Réglage du seuil de déclenchement
- Heures de mise en marche / d'arrêt
- Commande en fonction de la situation automatique / manuelle
- Mise en réseau
- Formation de groupes
- Désignation des groupes et des Spots
Remarque :
Après chaque extinction du luminaire, la détection du mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le Spot peut à nouveau enclencher l'éclairage en cas de mouvement.
Une minuterie est intégrée au Spot SC pour une mise en marche / un arrêt programmés. Elle se synchronise automatiquement avec la montre du smartphone connecté à chaque connexion Bluetooth via l'application de la STEINEL Connect App.
Si le Spot a été coupé de l'alimentation électrique, il faut procéder à une connexion via l'STEINEL Connect App afin de garantir un parfait fonctionnement du luminaire. La minuterie intégrée est à nouveau synchronisée avec le smartphone.
6. Orientabilité du sport / Remplacement de la source
Orientabilité du Spot
- Way (Fig. 6.1)
– Garden (Fig. 6.2)
Remplacement de la source
→ Dévisser la vitre de recouvrement du boîtier du Spot et la retirer. (Fig. 6.3)
→ Dévisser la source et la retirer. (Fig. 6.4)
→ Monter la nouvelle source et la serrer à fond. (Fig. 6.5)
→ Poser et serrer à fond la vitre de recouvrement. (Fig. 6.6)
Important :
Utiliser uniquement la source LED GU10 jusqu'à max. 9 W.
Remarque :
→ S'assurer lors du changement de la source que le joint et la surface d'étanchéité ne sont pas sales ni endommagés.
7. Maintenance
Le produit ne nécessite aucun entretien.
Si le Spot se salit, on le nettoiera avec un chiffon humide (ne pas utiliser de détergent).
Important : il n'est pas possible de remplacer l'appareil.
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne pas jeter les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
9. Déclaration de conformité
Le soussigné, STEINEL GmbH, déclare que l'équipement radioélectrique du type Spot Way SC / Spot Garden SC est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.steinel-france.fr/fr/declarations-de-conformite
10. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit. Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas.
Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
- le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
- la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
- le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL, -les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).
C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
- Caractéristiques techniques
| Dimensions(I × P × H)(I × P × H) | Spot Way : 140 × 226 × 572 mmSpot Garden : 69 × 118 × 369 mm |
| Longueur du câble 2.500 mm | |
| Tension du réseau 220 – 240 V, 50/60 Hz | |
| Puissance absorbée (Pon) du luminaire* | Spot Way / Garden : 6,70 WSpot Way / Garden NightAuto : 7,86 WSpot Way / Garden SC : 7,90 W |
| Flux lumineux / luminosité* | Spot Way / Garden: 512 lm ; 76,40 lm/WSpot Way / Garden NightAuto : 512 lm ; 65,10 lm/WSpot Way / Garden SC : 512 lm ; 64,80 lm/W |
| Flux lumineux de la source 620 lm 92,5 lm/W | |
| Puissance absorbée de la source | 6,7 W |
| Luminaire en mode veille | Spot Way / Garden NightAuto : 0,20 WSpot Way / Garden SC : 0,42 W |
| Mode veille (réseau) (Pnet) Spot Way / Garden SC : 0,42 W | |
| Température de couleur* | 3.000 K (blanc chaud) |
| Indice de rendu des couleurs * | Ra > 80 |
| Durée de vie moyenne de calcul* | L70B50 à 25 °C : > 20.000 h |
| Uniformité des couleurs SDCM* | 6 |
| Technique de détection Infrarouge passif (seulement Spot Way / Garden SC) | |
| Zones de détection →Angle de détection →Angle d'ouverture | (seulement Spot Way / Garden SC)90°90° |
| Portée max. 10 m (seulement Spot Way / Garden SC) | |
| Temporisation 5 s – 60 min (seulement Spot Way / Garden SC) | |
| Réglage du seuil de déclenchement | de 2 à 1.000 lx (seulement Spot Way / Garden NightAuto)de 2 à 2.000 lx (seulement Spot Way / Garden SC) |
| Indice de protection IP44 | |
| Classe de protection I | |
| Température ambiante de -20 à +40 °C | |
| Fréquence Bluetooth 2,4 – 2,48 GHz(seulement Spot Way / Garden SC) | |
| Puissance d'émission Bluetooth (Pnet) | 5 dBm / 0,60 mW(seulement Spot Way / Garden SC) |
| * pour la source LED également fournieCe produit contient une source de classe d'efficacité énergétique « F ». | |
12. Dysfonctionnements
| Problèmes Causes Solutions | FR | ||
| Le Spot à LED ne s'allume pas | ■ Fusible a sauté, appareil hors circuit, câble coupé■ Court-circuit■ Source défectueuse | ■ Enclencher le fusible, le remplacer ; mettre l'interrupteur en circuit, vérifier le câble à l'aide d'un testeur de tension■ Vérifier les branche-ments■ Remplacer la source | le |
| Le luminaire NightAuto à LED ne s'allume pas | ■ Pendant la journée, le réglage du seuil de déclenchement est en position nocturne■ Interrupteur en position ARRÊT■ Fusible a sauté■ Réglage incorrect de la zone de détection | ■ Régler à nouveau■ Allumer■ Enclencher le fusible, le remplacer ; éventuellement vérifier le branchement■ Régler à nouveau | |
| Le luminaire NightAuto à LED ne s'éteint pas | ■ Pendant la nuit, le réglage du seuil de déclenchement est toujours sur Marche forcée ALLUMÉ■ Mouvement continu dans la zone de détection■ Le détecteur de luminosité est recouvert (par ex. par des feuilles mortes) | ■ Régler à nouveau■ Contrôler la zone de détection, éventuelle-ment la régler à nouveau ou la masquer■ Retirer les cache du détecteur de luminosité | |
| Le SC-LED s'allume et s'éteint continuellement | ■ Des animaux se déplacent dans la zone de détection | ■ Orienter le détecteur plus vers le haut ou le masquer ; modifier la zone ou la masquer | |
Problèmes Causes Solutions
| Le SC-LED s'allume de façon intempestive | ■ Le vent agite des arbres et des arbustes dans la zone de détection■ Détection de voitures passant sur la chaussée■ Variations subites de température dues aux intempéries (vent, pluie, neige) ou à des courants d'air provenant de ventilateurs ou de fenêtres ouvertes■ Le Spot LED à détection oscille (bouge) à cause par ex. de rafales de vent ou de fortes précipitations | ■ Modifier la zone■ Modifier la zone■ Modifier la zone, monter l'appareil à un autre endroit■ Installer le Spot LED à détection sur un support solide |
